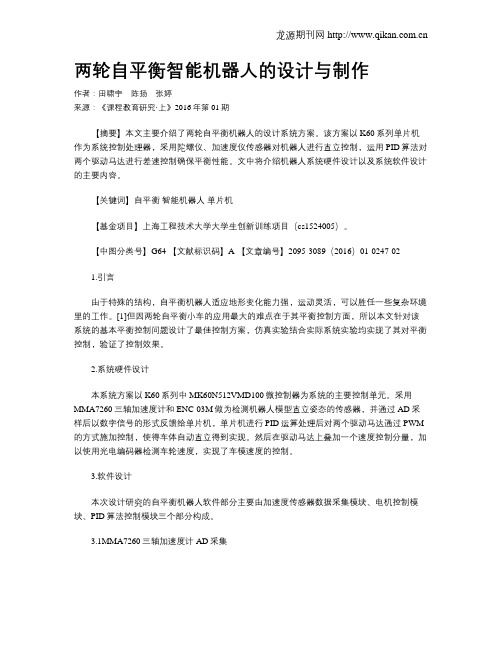

两轮自平衡智能机器人的设计与制作作者：田啸宇陈扬张婷来源：《课程教育研究·上》2016年第01期【摘要】本文主要介绍了两轮自平衡机器人的设计系统方案。
该方案以K60系列单片机作为系统控制处理器，采用陀螺仪、加速度仪传感器对机器人进行直立控制，运用PID算法对两个驱动马达进行差速控制确保平衡性能。
文中将介绍机器人系统硬件设计以及系统软件设计的主要内容。
【关键词】自平衡智能机器人单片机【基金项目】上海工程技术大学大学生创新训练项目（cs1524005）。
【中图分类号】G64 【文献标识码】A 【文章编号】2095-3089（2016）01-0247-021.引言由于特殊的结构，自平衡机器人适应地形变化能力强，运动灵活，可以胜任一些复杂环境里的工作。
[1]但因两轮自平衡小车的应用最大的难点在于其平衡控制方面，所以本文针对该系统的基本平衡控制问题设计了最佳控制方案，仿真实验结合实际系统实验均实现了其对平衡控制，验证了控制效果。
2.系统硬件设计本系统方案以K60系列中MK60N512VMD100微控制器为系统的主要控制单元。
采用MMA7260三轴加速度计和ENC-03M做为检测机器人模型直立姿态的传感器，并通过AD采样后以数字信号的形式反馈给单片机，单片机进行PID运算处理后对两个驱动马达通过PWM 的方式施加控制，使得车体自动直立得到实现。
然后在驱动马达上叠加一个速度控制分量，加以使用光电编码器检测车轮速度，实现了车模速度的控制。
3.软件设计本次设计研究的自平衡机器人软件部分主要由加速度传感器数据采集模块、电机控制模块、PID算法控制模块三个部分构成。
3.1MMA7260三轴加速度计AD采集由于MK60N512VMD100芯片本身自带AD采样的I/O口，所以只需配置好所需的ADC 寄存器ADC0_SC1A（ADC 状态控制寄存器 1）、ADC0_RA（ADC 数据结果寄存器）即可实现对MMA7260三轴加速度计的数据采集。
Design and Implementation of Two-wheeled Self-balancing Inspection RobotShan Jiming西北师范大学工程硕士学位论文摘要两轮自平衡机器人隶属于轮式机器人的范畴，具有结构简单、运动灵便、体积较小等特点。
它能够适应各类工作环境，在工业和军事等方面的应用前景非常广阔。
作为一种典型的不稳定控制系统，它可以在控制策略上为大型的两轮自平衡机器人实验提供模型。
因此，自平衡机器人相关问题已经成为机器人研究的热点之一，在理论和实用性等方面都具有重要意义。
本文根据倒立摆原理搭建了两轮自平衡巡检机器人，并对其数学模型和平衡控制策略进行研究。
该系统硬件主要包括单片机系统、电源模块、电机驱动模块、姿态传感器模块、数据采集模块、视频采集模块及WiFi传输模块等。
整个系统具有较强的稳定性和可靠性，并且能够通过上位机进行实时控制和采集视频及环境数据。
在对控制策略的研究中，应用了PID控制，并利用Kalman滤波对倾角数据进行优化。
在运行调试时，首先进行仿真实验，然后对机器人进行实际调试。
实验结果证明，自平衡机器人的物理系统、数学模型以及相应的控制策略具有合理性、有效性和可行性。
经调试验证，视频信号、环境数据及控制指令能够通过WiFi传输模块实时传输。
两轮自平衡机器人能够实现远程操控和巡检检测的功能。
关键词：两轮自平衡机器人；PID控制；Kalman滤波；巡检机器人；WiFi两轮自平衡巡检机器人的设计与实现AbstractTwo-wheeled self-balancing robot belongs to the category of wheeled robots. This kind of robot is small and flexible. It can adapt to different kinds of working environment. So the robot has wide prospects in the field of both industry and military. Self-balancing robot is a typical unstable control system, and the control strategy of this system can be applied to some large two-wheeled self-balancing robot system. Topics about self-balancing robot becomes a hot issue that of great significance in both theoretical and practical aspects.In this thesis, a two-wheeled self-balancing inspection robot is designed based on the inverted pendulum model. Meanwhile, the mathematical model and control strategy are analyzed. This system consists of SCM system, power supply module, motor drive module, posture sensor module, data acquisition module，video capture module and WiFi module. This system is of high stability and reliability, and it can capture video and other kinds of signals. It also can be controlled remotely through the host computer.PID control is applied to the system and Kalman filter is used to optimize the angle data in this paper. Simulation experiments are done before debugging. Experimental result shows that the physical system, mathematical model and appropriate control strategies are rational, effective and feasible. After debugging, video signal, environmental data and control instructions can be transmitted via WiFi. The robot can collect environmental data and can be controlled remotely.Key Words: Two-wheeled Self-balancing Robot; PID Control; Kalman Filter; Inspection Robot; WiFi西北师范大学工程硕士学位论文目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1研究背景及意义 (1)1.2 国内外研究现状 (1)1.2.1 国外研究现状 (1)1.2.2 国内研究现状 (3)1.3 国内外现状分析 (4)1.4 本文主要研究内容 (5)1.5 本章小结 (5)第2章自平衡机器人数学模型及控制算法分析 (6)2.1 数学模型分析 (6)2.1.1 单摆模型分析 (6)2.1.2 移动倒立摆分析 (7)2.1.3 两轮机器人数学建模 (7)2.2 PID控制算法 (8)2.2.1 PID控制算法介绍 (8)2.2.2 增量式PID控制 (10)2.2.3 PID控制器参数整定 (10)2.3 Kalman滤波控制算法研究 (11)2.3.1 Kalman滤波器介绍 (11)2.3.2 陀螺仪和加速度计信号融合 (12)2.3.3 基于Kalman陀螺仪和加速度计信号融合 (13)2.4 本章小结 (14)第3章两轮自平衡机器人硬件设计 (15)3.1 机械设计 (15)3.2 硬件介绍 (16)3.3 单片机最小系统 (16)3.4 电源模块 (18)两轮自平衡巡检机器人的设计与实现3.5 电机及驱动模块 (19)3.5.1 直流电机介绍 (19)3.5.2 驱动电路设计 (20)3.6 姿态传感器模块 (20)3.6.1 加速度计 (21)3.6.2 陀螺仪 (22)3.7 数据采集模块 (22)3.7.1 温湿度及气体检测模块 (22)3.7.2 摄像头模块 (23)3.8 WiFi传输模块 (24)3.9 本章小结 (25)第4章两轮自平衡机器人软件设计 (26)4.1 软件设计 (26)4.1.1 软件主要功能 (26)4.1.2 软件设计框图 (26)4.2 初始化程序设计 (27)4.3 Kalman滤波算法 (30)4.4 直立控制算法 (30)4.5 速度控制算法 (31)4.6 方向控制算法 (32)4.7 上位机程序设计 (33)4.7.1 上位机程序主要功能 (33)4.7.2 上位机界面 (34)4.8 本章小结 (34)第5章系统仿真与调试 (35)5.1 开发环境介绍 (35)5.2 系统调试与参数整定 (36)5.2.1 调试准备 (36)5.2.2 静态参数调整 (36)5.2.3 动态参数调整 (36)5.3 Kalman滤波仿真与调试 (37)5.3.1 Kalman滤波仿真 (37)5.3.2 Kalman滤波调试 (38)5.4 本章小结 (41)第6章总结与展望 (42)参考文献 (43)附录A 两轮自平衡巡检机器人实物图 (45)攻读学位期间的研究成果 (I)致谢 (II)第1章绪论1.1研究背景及意义机器人技术同网络技术、通信技术、基因技术、虚拟现实技术等一样，属于高新技术[1]。
两轮自平衡机器人的动力学模型的分析与建立作者：顾鹏程李冰陈静来源：《电脑知识与技术》2016年第07期摘要：根据两轮自平衡机器人设计原理，利用经典牛顿力学分析，建立两轮自平衡机器人的动力学模型，在Matlab中计算并验证，为后续的控制器的研究提供了基础保证。
关键词：两轮自平衡机器人；牛顿力学分析；动力学模型中图分类号：TP399 文献标识码：A 文章编号：1009-3044（2016）07-0232-02Analysis and Establishment of Two-wheeled Self-balancing Robot Dynamic ModelGU Peng-cheng，LI Bing， CHENG Jing（College of Information Technology Engineering， Tianjin University of Technology and Education， Tianjin 300222， China）Abstract：According to the design of two two-wheeled self-balancing robot， used the method of Newton's classical mechanics. The dynamic model of two-wheeled self-balancing robot was established. Calculated and verified in Matlab. The research provides the foundation for subsequent controllers.Key words：two two-wheeled self-balancing robot； Newton's classical mechanics； dynamic model1 概述两轮自平衡自机器人拥有极强的灵活性，便捷性，一直受到国内外机器人领域的研究的高度重视。

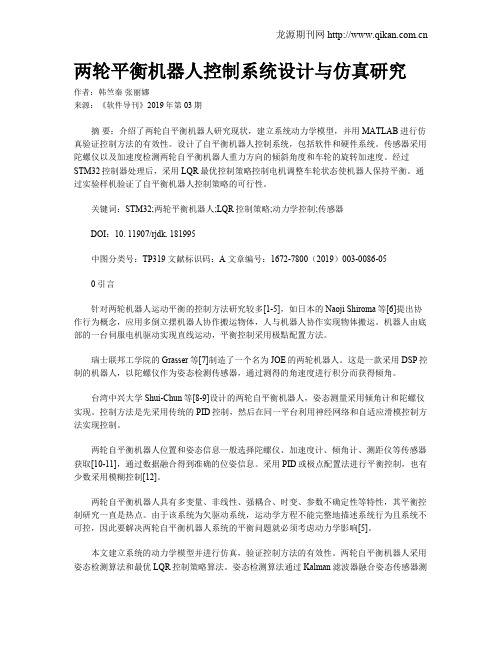

两轮平衡机器人控制系统设计与仿真研究作者：韩竺秦张丽娜来源：《软件导刊》2019年第03期摘要：介绍了两轮自平衡机器人研究现状，建立系统动力学模型，并用MATLAB进行仿真验证控制方法的有效性。
设计了自平衡机器人控制系统，包括软件和硬件系统。
传感器采用陀螺仪以及加速度检测两轮自平衡机器人重力方向的倾斜角度和车轮的旋转加速度。
经过STM32控制器处理后，采用LQR最优控制策略控制电机调整车轮状态使机器人保持平衡。
通过实验样机验证了自平衡机器人控制策略的可行性。
关键词：STM32;两轮平衡机器人;LQR控制策略;动力学控制;传感器DOI：10. 11907/rjdk. 181995中图分类号：TP319 文献标识码：A 文章编号：1672-7800（2019）003-0086-050 引言针对两轮机器人运动平衡的控制方法研究较多[1-5]，如日本的Naoji Shiroma等[6]提出协作行为概念，应用多倒立摆机器人协作搬运物体，人与机器人协作实现物体搬运。
机器人由底部的一台伺服电机驱动实现直线运动，平衡控制采用极點配置方法。
瑞士联邦工学院的Grasser等[7]制造了一个名为JOE的两轮机器人。
这是一款采用DSP控制的机器人，以陀螺仪作为姿态检测传感器，通过测得的角速度进行积分而获得倾角。
台湾中兴大学Shui-Chun等[8-9]设计的两轮自平衡机器人，姿态测量采用倾角计和陀螺仪实现。
控制方法是先采用传统的PID控制，然后在同一平台利用神经网络和自适应滑模控制方法实现控制。
两轮自平衡机器人位置和姿态信息一般选择陀螺仪、加速度计、倾角计、测距仪等传感器获取[10-11]，通过数据融合得到准确的位姿信息。
采用PID或极点配置法进行平衡控制，也有少数采用模糊控制[12]。
两轮自平衡机器人具有多变量、非线性、强耦合、时变、参数不确定性等特性，其平衡控制研究一直是热点。
由于该系统为欠驱动系统，运动学方程不能完整地描述系统行为且系统不可控，因此要解决两轮自平衡机器人系统的平衡问题就必须考虑动力学影响[5]。
