频率、扰码、邻区规划原则及操作

格式：ppt
大小：1.03 MB
文档页数：34

下载文档原格式

/ 34

TD-SCDMA邻区、频点、扰码规划技术指导书_R2.1

TD-SCDMA邻区、频点、扰码规划指导书法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。

若不同意以下条款，请停止使用本文档。

保留任何未在本文档中明示授予的权利。

文档中涉及中兴通讯的专有信息。

未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。

和是中兴通讯的注册商标。

中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。

在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。

在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。

本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

本文档按“现状”和“仅此状态”提供。

本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。

中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: 邮箱: doc@目录1概述 (1)2TD-SCDMA邻区规划 (2)2.13G邻区规划 (2)2.1.1规划原则 (2)2.1.2规划算法 (2)2.22/3G邻区规划 (6)2.2.1规划原则 (6)2.2.2规划方法 (7)3TD-SCDMA频点规划 (7)3.1频点规划原理 (7)3.1.1干扰的影响 (8)3.1.2频率复用 (8)3.2频点规划算法 (11)3.2.1TSCP频点规划算法 (11)3.3频点分配的方案 (12)3.3.1A频段(2010~2025MHZ,原B频段)组网方案 (12)3.3.2AF频段组网方案 (13)4TD-SCDMA扰码规划 (14)4.1TD－SCDMA码资源 (14)4.1.1上/下行同步码 (15)4.1.2中间训练码 (15)4.1.3扩频码 (15)4.1.4扰码 (16)4.2扰码规划基本方法 (18)4.2.1扰码间互相关性分析 (18)4.2.2扰码相关性评价 (20)4.2.3码规划的基本原则 (20)4.2.4扰码规划结果检测 (21)4.3扰码规划算法 (21)4.3.1全网同频／异频规划 (21)4.3.2分簇同频／异频规划 (22)4.3.3局部同频／异频规划 (22)5ZXPOS CNO1-T基础操作 (22)5.1CNO1-T软件目录介绍 (23)5.2CNO1-T文件输入格式 (23)5.2.13G工参模版 (23)5.2.22G工参模版 (24)5.3数据空间管理 (25)5.3.1新建数据空间 (25)5.3.2打开数据空间 (26)5.3.3删除数据空间 (26)5.4数据导入 (26)5.4.1导入3G工程参数步骤如下： (27)5.4.2导入3G邻区信息的步骤如下： (28)5.5数据导出 (29)5.5.1工参导出 (29)5.5.2邻区导出 (30)6邻区规划 (31)6.1新建数据空间 (31)6.2数据导入 (31)6.3基于工程参数的3G邻区自动规划 (32)6.3.1参数设置 (32)6.3.2邻区规划 (34)6.4基于工程参数的2G邻区自动规划 (37)6.4.1参数设置 (37)6.4.223G邻区规划 (38)6.5手动邻区规划 (39)6.6邻区检查 (39)6.7邻区提交 (41)6.8邻区规划结果导出 (41)6.9其他功能操作 (42)6.9.1调整通知单查询 (42)6.9.2导出邻区个数统计 (42)6.9.3同步外部邻区的小区信息 (43)6.9.4同频同码检查结果显示 (43)7频点规划 (44)7.1新建数据空间 (44)7.2数据导入 (45)7.3参数设置 (45)7.4频点规划 (46)8扰码规划 (49)8.1新建数据空间 (49)8.2数据导入 (49)8.3扰码规划参数设置 (49)8.4扰码规划 (51)8.5扰码删除 (53)8.6异频现网扰码规划 (55)8.7扰码检查报表导出 (55)图目录图3-1 无线簇的组成 (9)图4-1 OVSF码码树 (16)图4-2 扩频和加扰过程 (17)图4-3 扩频和加扰实例 (17)图4-4 零时延重码相关序列例图 (18)图4-5 1时延重码相关序列例图 (19)图4-6 不相关码字的相关序列例图 (19)图5-1 “DataSpace信息”对话框 (25)图5-2 创建数据空间成功以后的提示和名字显示 (26)图5-3 创建数据空间成功以后的数据空间列表 (26)图5-4 数据导入选项说明 (27)图5-5 “工程参数导入”对话框 (27)图5-6 选择文件后的界面 (28)图5-7 “邻区数据导入”对话框 (29)图5-8 工参数据导出 (30)图5-9 邻区导出窗口 (31)图6-1 3G邻区自动规划参数设置 (32)图6-2 “ 3G邻区自动规划”功能窗体 (35)图6-3 邻区规划结果 (35)图6-4 邻区规划结果地图联动显示示意图 (36)图6-5 “保存/取消”对话框 (37)图6-6 23G邻区规划参数设置 (38)图6-7 邻区检查参数设置 (40)图6-8 “邻区合法性检查”菜单项 (40)图6-9 “邻区合法性检查”结果 (41)图6-10 “导出邻区个数统计”菜单项 (42)图6-11 导出邻区表示意图 (43)图6-12 全网二层邻区同频检查窗口 (44)图7-1 频点添加 (45)图7-2 频点规划设置界面 (46)图7-3 主频点规划 (47)图7-4 规划后提示 (47)图7-5 主频点规划建议结果查看 (47)图7-6 辅频点规划提示框 (48)图7-7 辅频点规划建议结果 (48)图7-8 频点规划地图联动显示 (49)图8-1 扰码规划设置界面 (50)图8-2 扰码规划界面 (51)图8-3 扰码规划结果显示 (52)图8-4 扰码规划结果显示（联动地图） (52)图8-5 扰码规划类型设置 (53)图8-6 扰码删除设置界面 (54)图8-7 异频现网扰码规划菜单 (55)图8-8 异频现网扰码规划界面 (55)表目录表1-1 邻区、频点、扰码规划流程 (1)1 概述在第三代移动通信网络中，邻小区、频点、扰码规划成为移动通信网络规划的重要环节，它们对网络的性能产生重要的影响。

浙江移动TD频点扰码使用规范—V1

中国移动通信集团浙江有限公司TD频点扰码使用规范版本号：1.0.12012-9-20背景随着TD用户规模不断扩大，数据业务大规模推广，智能终端更新普及，各地市网络规模、用户数量以及网络负荷逐步升高，全省TD网络由于频点扰码规划不合理导而引发的诸多问题也逐步凸显出来，成为制约网络质量进一步提升的关键因素。

在此背景下规范全省TD频点扰码使用，保证频点扰码的统一性、规范性，使网络优化管理向规范化、标准化方向发展，为TD网络建设提供一个相对规整的频点环境，为日后频点优化工作提供的更多的调整余地，特制定本规范。

本规范分为三部分，第一部分为TD频率规划原则，第二部分为TD扰码规划原则，第三部分为TD邻区规划原则，第四部分为A频段1.4M压缩技术应用原则。

适用范围本规范规定了全省TD-SCDMA频点扰码的使用原则，本标准适用于全省各地市TD改频及日常频点扰码优化。

TD频率资源状况根据工业和信息化部的《关于中国移动通信集团公司使用第三代公众移动通信系统频率的批复》（工信部无函 [2009] 11号）和《关于中国移动通信集团公司增加TD-SCDMA系统使用频率的批复》（工信部无函 [2009] 572号）文件，目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下：A频段（2010～2025 MHz）：共计15MHz，可供室内室外覆盖使用。

F频段（1880～1920MHz）：共计40MHz，可供室内室外覆盖使用。

但目前鉴于TDL试点情况，F频段后20MHz（1900-1920）暂时可以用于TDS的频率组网，同时尽量规避小灵通的频点。

浙江全省目前现网使用A频段和F频段。

TD频率规划原则1.鉴于现网大量TD终端仅支持A频段，为保证这些终端能够正常使用业务，全网所有TD小区均采用A频段作主载波，F频段仅作辅载波。

Fa1-Fa3用于室内站点规划，Fa4-Fa9用于室外站点规划。

2.为兼顾市场上大量仅支持A频段的HSDPA终端，需在A频段上保持一定数量的HSDPA载波。

TD-SCDMA网络优化增加邻区时的扰码规划方案

（收稿日期：2010年1月22日）Evolution of TD-SCDMA Indoor Distribution System DesignY ang Cha ng(China Mobile Group Design Institute Co.,Ltd.,Beijing 100080)Abstr actThe introduction of new technology in indoor distribution system in TD-SCDMA 3rd phase project,such as A-band equipment and HSDPA space division multiplexing,brought many new challenges to site planning an d constructio n.By analyzin g the evoluti on of the main eq uipment,this p aper focus on analyzing cov erage issues and capacity iss ues in indoo r distribution system design ,and gives consolidated comments on site planning and design.At the end of article,some key problems of design and construction in indoor distribution system were been discussed.Keywor dsTD-SCDMA,indoor distribution system design,coverage,capacityTD-S CDMA 网络优化增加邻区时的扰码规划方案郭宝武峰（中国移动通信集团山西有限公司太原分公司太原030001）摘　要　由于C DMA 网络可以支持单频组网，所以扰码规划很重要。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划、邻区规划和PCI规划是4G LTE网络规划中非常重要的环节。

本文将详细介绍这三个规划的概念、原理和实施方法。

一、PRACH规划1. 概念：PRACH（Physical Random Access Channel）是物理随机接入信道，用于UE（User Equipment）在上行信道上发起接入请求。

2. 原理：PRACH的规划需要考虑覆盖范围、容量和干扰等因素。

通过合理规划PRACH参数，可以提高系统的接入成功率和容量。

3. 实施方法：根据网络需求和容量预估，确定PRACH配置参数，包括PRACH频率、PRACH时隙配置、PRACH前导码长度等。

通过仿真和优化，不断调整参数，以满足网络的性能要求。

二、邻区规划1. 概念：邻区是指不同基站之间相互覆盖的区域。

邻区规划是为了提高网络覆盖的连续性和无缝切换的性能。

2. 原理：邻区规划需要考虑覆盖重叠、干扰控制和无缝切换等因素。

通过合理规划邻区关系，可以提高网络的覆盖质量和用户体验。

3. 实施方法：根据网络拓扑结构和信号强度等信息，确定邻区关系和邻区配置。

通过邻区优化和参数调整，不断改善网络的邻区关系，以提高网络性能。

三、PCI规划1. 概念：PCI（Physical Cell Identity）是物理小区标识，用于区分不同的物理小区。

2. 原理：PCI规划需要考虑小区间干扰、频率重用和无线资源分配等因素。

通过合理规划PCI，可以提高系统的干扰抑制和频率复用效率。

3. 实施方法：根据网络规模和频率复用方案，确定PCI分配策略。

通过PCI优化和干扰分析，不断调整PCI分配，以提高网络的性能和容量。

综上所述，PRACH规划、邻区规划和PCI规划在4G LTE网络中起着至关重要的作用。

通过合理规划和优化，可以提高网络的接入性能、覆盖质量和用户体验。

在实际网络规划中，需要根据具体情况进行参数调整和优化，以满足不同地区和场景的需求。

TD邻区频点扰码规划指导手册

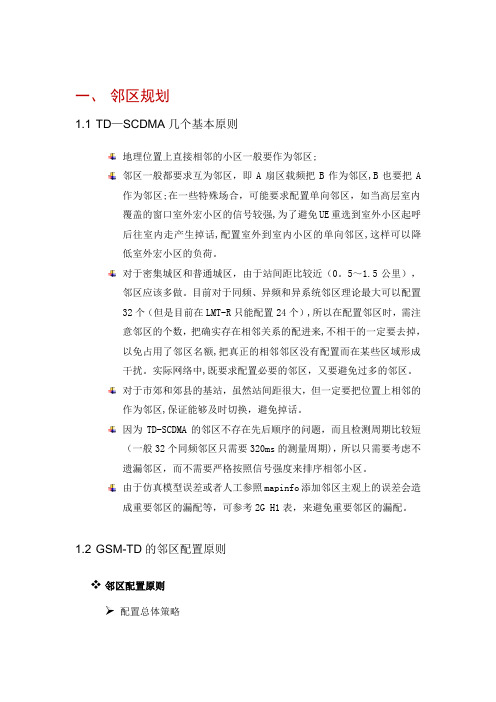

一、邻区规划1.1 TD—SCDMA几个基本原则地理位置上直接相邻的小区一般要作为邻区;邻区一般都要求互为邻区，即A扇区载频把B作为邻区,B也要把A作为邻区;在一些特殊场合，可能要求配置单向邻区，如当高层室内覆盖的窗口室外宏小区的信号较强,为了避免UE重选到室外小区起呼后往室内走产生掉话,配置室外到室内小区的单向邻区,这样可以降低室外宏小区的负荷。

对于密集城区和普通城区，由于站间距比较近（0。

5～1.5公里），邻区应该多做。

目前对于同频、异频和异系统邻区理论最大可以配置32个（但是目前在LMT-R只能配置24个）,所以在配置邻区时，需注意邻区的个数，把确实存在相邻关系的配进来,不相干的一定要去掉，以免占用了邻区名额,把真正的相邻邻区没有配置而在某些区域形成干扰。

实际网络中,既要求配置必要的邻区，又要避免过多的邻区。

对于市郊和郊县的基站，虽然站间距很大，但一定要把位置上相邻的作为邻区,保证能够及时切换，避免掉话。

因为TD-SCDMA的邻区不存在先后顺序的问题，而且检测周期比较短（一般32个同频邻区只需要320ms的测量周期)，所以只需要考虑不遗漏邻区，而不需要严格按照信号强度来排序相邻小区。

由于仿真模型误差或者人工参照mapinfo添加邻区主观上的误差会造成重要邻区的漏配等，可参考2G H1表，来避免重要邻区的漏配。

1.2 GSM-TD的邻区配置原则❖邻区配置原则➢配置总体策略1)TD—GSM网络同PLMN2)空闲状态•用户优先驻留TD网•TD<—>GSM双向重选3)连接状态•CS业务进行TD—〉GSM单向切换,挂机后通过小区重选返回TD 网络•PS业务进行TD<—〉GSM双向重选➢TD－>GSM相邻小区配置规则建议邻区数量控制在6个以内；➢GSM－>TD相邻小区配置规则目前23G操作策略为CS单向切换(TD->GSM）,IDLE/PS双向重选。

通话过程中发生TD—>G网切换在通话结束后UE若检测到TD网络,则尽快发起由G网到T网的重选。

WCDMA扰码规划4

5
6
7 303 311组
38 39 40 41 42 43 44 45 46 296 304 312 320 328 336
边界B组
299 307 315 323 331 339
边界C组
301 309 317 325 333 341
边界D组
302 310 318 326 334 342
j i
B B C G C 60o G
R
D
A
D F E
A
F E
D
两个同扰码复用区的距离为：
D i ij j
2
2
遵循此分布的无线区簇含有的基站数目N ：为
N i ij j
2
2
因此一个规则蜂窝复用簇内的基站数目可以大致估算得到，按照一层7个、二层19个、三层37个、四层61个、五层91个基站数目的规则递增。如下图所示：
室内分布使用与外部宏站不同主扰码组的主扰码，后期可以考虑使用作为边界协调的扰码组；预留室外宏站主扰码的使用要结合前面室外宏站主扰码簇群的规划分簇群使用，相邻小区也要按步长8的顺序使用主扰码；应急通信车可以使用室内站预留的主扰码。为了满足邻小区扰码尽量不在同一主扰码组的要求，按照纵向顺序使用主扰码（即同一基站三扇区、相邻小区按步长8 的顺序使用主扰码），边界扰码也按纵向顺序使用。根据以上分析，确定分配方案如下： 1）用于室外宏站的主扰码1～37组。
合理的规划下行主扰码，通过扰码的复用提高码资源的利用
率。
在小区主扰码规划中，必须遵循对主小区有干扰的其它同频小区，不能使用与主小区相同的小区主扰码的原则。这些对主小区有干扰的小区就称为邻近小区（Adjacent Cells）。任何一个小区都可以作为主小区而存在邻近小区。在主小区的邻近小区中，又存在相邻小区（Neigbhouring Cells）。

频点,邻区规划

1、频率规划原则：（1）同基站内不允许存在同频、邻频频点；（2）同一小区内BCCH和TCH的频率间隔最好在400K以上；（3）没有采用跳频时，同一小区的TCH间的频率间隔最好在400K以上；（4）直接邻近的基站应避免同频（即使其天线主瓣方向不同，旁瓣及背瓣的影响也会带来较大的干扰）；（5）考虑到天线挂高和传播环境的复杂性，距离较近的基站应尽量避免同频、邻频相对（含斜对）；（6）通常情况下，1*3复用应保证参与跳频的频点应是参与跳频载频数的二倍以上；（7）重点关注同频复用，避免在邻近区域存在同BCCH同BSIC的情况自贡规划的频段的频点900频段BCCH 23个38-60 TCH 67个1-37 61-941800频段BCCH 29个558-587 TCH 92个512-558 588-636同BCCH同BSIC远离的原则，规划BSIC，城区大于8KM，乡镇10KM，不能出现同BCCH，同BSIC现象。

频点规划：首先按频点检查，移动的1--94中检查，适合的频点，注意同基站内同频点的不能选，主瓣小区对打的频点不能选（包括上下邻频的不能选），直接邻近小区的频点不能选（尤其是很邻近的频点），同一方向覆盖上的频点不能选，同小区内BCCH和TCH间隔400K以上，同一小区内TCH的频率间隔最好400K以上，邻近的基站避免同频，邻频相对或斜对。

规划好小区后在检查--按小区检查，看是否有不符合规划的小区，然后在检查同频同BSIC检查，在检查出的小区就一个（为目前规划的小区最好）。

在nastar中菜单栏中同邻频检查→按小区检查/按频点检查在地图中选定小区会出现有颜色的区域绿色的当前小区红色的同频小区蓝色的上邻频小区橙色的下邻频小区其中的有颜色的区域代表的字母“B”：表示该小区的BCCH值为当前频点的上（下）邻频，TCH值与当前频点既不相邻也不相等；“T”：表示该小区的TCH值中有且仅有一个TCH值为当前频点的上（下）邻频，BCCH 值与当前频点既不相邻也不相等；“B—T”：表示该小区的BCCH和TCH值与当前频点比较，BCCH值为当前频点的上（下）邻频，同时TCH中有值为当前频点的下（上）邻频；“T—T”：表示该小区的TCH值与当前频点比较，同时存在当前频点的上邻频点与下邻频点，并且BCCH与当前频点既不相邻也不相等。

日常工作随记(MCOM基站频率规划,华为指标提取,上下行干扰分析等)

SD用途分为三种,一种是用于位置更新,一种是呼叫分配,一种是用于短信 SD正常拥塞为呼叫分配失败过多而溢出的为SD拥塞,对于位置更新失败的要看基站建在什么地方,是否为客运站或学校等流动人员比较大的地方,如果是要重新考虑是否扩容SD.
西门开EDGE查看
西门开EDGE查看
西门开EDGE查看
华为BSC32要提取的数据库文件有小区分配表、小区描述数据表、小区相邻关系表和外部小区数据描述表。导出方法：在机房装有华为BSC32客户端的电脑上做如下操作：打开网管系统开始-业务台-数据管理-切换（找出上述要提取的文件名）-操作-导出（选中全部记录及分隔符）-选取导出目录确定。开始-业务台-数据管理-小区（找到上述要提取的文名） -操作-导出（选中全部记录及分隔符）-选取导出目录确定。
西门子BSC数据库提取
西门子BSC数据库更新后要到机房 RC20000网管上提取数据。打开RC20000网管上的TOTAL-点FTP站点管理器-连接西门子BSC1(7),在西门子默认目录下,由修改时间可以看到刚刚更新的数据库,下载到本地电脑上即可,BSC2和BSC3 的提取方法跟BSC1的完全一样。
西门子CTRX的分析
在查看一个小区是否存在问题时，要注意把小区的 TRX号分开来看，把问题定位在某一块载频上，一般我们要看的指标有上下行电平和上下行质量，上下行电平相差超过15相DB我们认为该载频有问题，上下行电平越接近1越好。
华为BSC32及6000的CTRX提取
打开华为iManagerM2000网元管理系统，在性能-结果查询选项下面点右键新查询，1 对象设置选择上下行接收质量（全速率）， 2指标设置选择所有接收等级，3其它设置选择要提取的时间段及测量周期。上下行接收电平的提取与质量的提取方法一样。华为BSC6000和BSC32和提取方法一样。注！华为BSC32的网管一次只能提取5000 条记录在提取时要分开时间提取。

四川TD四期频率扰码邻区规划指导书V1.0

四川TD四期频率扰码邻区规划指导书V1.0四川TDK期频率扰码邻区规划指导书华为技术有限公司侵权必究TOC \o “1-5” \h \z \o “Current Document” 频率规划 2TD频率分配 2TD频率规划 3A频段频率规划原则 3典型A频段小区载波配置 4F+A频段频率规划原则 5典型F+A频段小区载波配置 6\o “Current Document” 扰码规划7TD扰码分组7TD扰码规划原则8\o “Current Document”邻区规划83.1 TD邻区规划原则81频率规划1.1 TD频率分配目前根据国家无委的频谱规划，TD-SCDM系统可以使用如下频段:中国3G频率分配目前2021Mh到2025Mh旋义为侦段，1880Mhz到1920Mh旄义为F频段,2300Mhz?j2400Mh旋义为E频段，目前现网正在使用得包括A频段和F频段的1880Mh剑 1900Mhz.1.2 TD频率规划A频段频率规划原则A频段频率规划原则如下:室内外异频，Fa1-Fa3固定用作室内频点，Fa4-Fa9固定用作室外频点，并且都可作为主载波参与规划；? HSDPA波和 R饿波异频，Fa3/ Fa6/ Fa7 固定做HSDPA波,Fa1/ Fa2/ Fa4/ Fa5/ Fa8 /Fa9 固定做 R4ffi波；? 在HSDPA务需求较大时，室内外站点可以混用HSDPA波，即室外站点的HSDPA波也可使用Fa3,室内站点的HSDPA波也可使用Fa6/ Fa7;在硼段如果引入HSUPAW将原HSDPA波Fa3/ Fa6/ Fa7升级为HSP鼠波，但是不建议HSP截波作为主载波；? 频率的复用度和复用距离尽量大，严禁出现近距离同频对打、斜对打等覆盖交叠较严重的频率使用情况；? 室分站点和室外宏站异频，故可分开单独进行频率规划1.2.2典型A频段小区载波配置室外宏站室外宏站S3/3/3小区的载频配置如下主载波辅载波1辅载波2小区A1Fa4Fa6(H)Fa8小区A2Fa5Fa7(H)Fa9小区A3Fa6(H)Fa4Fa8小区B1Fa7(H)Fa5Fa9小区B2Fa8Fa6(H)Fa4小区B3Fa9Fa7(H)Fa5室外宏站S4/4/4小区载频配置如下主载波辅载波1辅载波2辅载波3小区A1Fa4Fa6(H)Fa8Fa7(H)小区A2Fa5Fa7(H)Fa9Fa6(H)小区A3Fa6(H)Fa4Fa8Fa7(H)小区B1Fa7(H)Fa5Fa9Fa6(H)小区B2Fa8Fa6(H)Fa4Fa7(H)小区B3Fa9Fa7(H)Fa5Fa6(H)室外宏站S6/6/6小区载频配置如下主载波辅载波1辅载波2辅载波3辅载波4辅载波5小区A1Fa6(H) Fa8Fa7(H) Fa3(H) Fa9小区A2 Fa5Fa7(H) Fa9Fa6(H) Fa3(H) Fa8小区A3 Fa6(H) Fa4Fa8Fa7(H) Fa3(H) Fa9小区B1 Fa7(H) Fa5Fa9Fa6(H) Fa3(H) Fa8小区B2Fa6(H)Fa4Fa7(H)Fa3(H)Fa9小区B3Fa9Fa7(H)Fa5Fa6(H)Fa3(H)Fa8室分站点室分站点S3/3/3小区载频配置如下，03小区载频配置任选下面其一主载波辅载波1辅载波2小区A1Fa1Fa2Fa3小区A2Fa2Fa3(H)Fa1小区A3Fa3(H)Fa2室分站点S4/4/4小区载频配置如下,04小区载频配置任选下面其一主载波辅载波1辅载波2辅载波3小区A1Fa1Fa2Fa3Fa6(H)小区A2Fa2Fa3(H)Fa1Fa6(H)小区A3Fa3(H)Fa1Fa2Fa6(H)室分站点S6/6/6小区载频配置如下,06小区载频配置任选下面其一主载波辅载波1辅载波2辅载波3辅载波4辅载波5小区A1Fa1Fa2Fa3(H)Fa6(H)Fa7(H)Fa4小区A2Fa2Fa3(H)Fa1Fa6(H)Fa7(H)Fa4小区A3Fa3(H)Fa1Fa2Fa6(H)Fa7(H)Fa41.2.3 F+A频段频率规划原则F+颇段频率规划原则如下:考虑到部分只支持A频段终端的影响，F频段入网后只作为辅载波使用，主载波仍然使用硼段载波；? 目前F频段的引入主要用丁扩容,S4/4/4和。

TD 网络频点、扰码规划规范初稿2010

安徽移动无线网频率应用指导原则一、TD频率资源状况根据工业和信息化部的《关于中国移动通信集团公司使用第三代公众移动通信系统频率的批复》（工信部无函 [2009] 11号）和《关于中国移动通信集团公司增加TD-SCDMA系统使用频率的批复》（工信部无函 [2009] 572号）文件，目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下：A频段（2010～2025 MHz，原B频段）：共计15MHz，可供室内室外覆盖使用。

F频段（1880～1900MHz，原A频段）：共计20MHz，可供室内室外覆盖使用。

E频段（2320～2370 MHz，原C频段）：共计50MHz，可供室内覆盖使用。

二、TD频率规划原则（一）总体规划原则1. 鉴于现网大量TD终端仅支持A频段，为保证这些终端能够正常使用业务，全网所有TD小区均采用A频段作主载波，F频段仅作辅载波。

随着单频段终端的逐步退网之后， A、F频段均可作主载波，以提高频点配置和调整的灵活性，降低信令信道、上行UP等干扰。

2. 为降低邻区关系与互操作参数配置的复杂度，提高无线资源管理（RRM）算法与负荷均衡机制的灵活性，要求采用A频段与F频段共小区方案（即归属同一逻辑小区，共用广播信道）。

3. 为降低干扰，提升网络质量，室内、室外应尽可能保持异频。

4. HSDPA载波和R4载波必须采用异频组网方式。

5. 为兼顾市场上大量仅支持A频段的HSDPA终端，需在A频段上保持一定数量的HSDPA载波。

6. 对于当前已经出现业务拥塞的室外或室内站点，应使用A频段载频进行扩容。

对于当前负荷较低，为满足未来业务需求而新建、扩容的室外宏站，应配置一定量的F频段载波。

7. 对于当前业务量需求较大的室内分布系统，应采用A频段进行扩容，如果现有A频段频点已无法满足业务需求，考虑通过新增F频段进行扩容。

（二）A频段使用原则A频段是TD-SCDMA系统最早使用的频段，产业支持程度最好，该频段为TD-SCDMA主用频段。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

116
则最终的复合扩频码为：
( ( ) ( ( ) ( ) ( ( ) ( ) ( ( ) wQk ) cQk,1 v , cQk, )2 v ,...,cQk,Q v , cQk,1 v , cQk, )2 v ,...,cQk,Q v ,...,cQk,1 v , cQk, )2 v ,...,cQk,Q v 1 2 Q Q 1 Q 2 2Q nQ 1 nQ 2 16
主载频小区配置1 小区配置2 小区配置3 小区配置4 小区配置5 小区配置6 F4（H） F5（H） F6（H） F7 F8 F9 辅载频1 F5（H） F6（H） F4（H） F4（H） F5（H） F6（H）辅载频2 F7 F8 F9 F5（H） F6（H） F4（H）
• 此方案优点：
» 室内和室外异频，避免了室内外的同频干扰。 » HSDPA业务和R4业务异频，避免了HSDPA业务和R4业务间的干扰。 » 室内主频的复用系数为3，公共信道的同频干扰小。 » 室外主频的复用系数为6，公共信道的同频干扰小。 » 室外小区在保证R4业务没有同频切换的同时，也降低了HSDPA同频的干扰。 » 室内或室外扩展成6载频时，无需全网重新作频率规划。
当SF=16时，每个扰码对应16个复合码，对这些复合码进行某种排序，构成一个复合码集合。128个扰码的复合码集合中，实际上只有12个不同的复合码集合，一个集合中的任一复合码与另一集合中的任一复合码都不同。相应地，根据扩频比为16的复合码集合， 128个扰码可以分为12组。
分组 1 2 3 扰码标识 0 4 25 26 28 29 33 39 41 42 48 52 54 56 84 89 1 5 7 10 15 20 40 46 47 49 61 64 75 82 118 126 2 3 6 11 12 17 22 23 34 35 36 38 45 50 65 86
2. 扰码规划
• 2.1 TD系统码资源 • 小区码组配置是指小区所特有的码组，不同的邻近小区将配置不同的码组。属于小区码组配置的有： • 下行同步码SYNC-DL，码长64chip，以恒定的功率在每一个子帧的DwPTS时隙发送； • 上行同步码SYNC-UL，码长128chip，在随机接入时UE在UpPTS时隙发送此码，发送功率由UE按开环功率控制计算的功率来发送；
( ( ) ( ( ) wQk ) cQk,1 , cQk, ) ,...,cQk,Q 2
( ( ) ( ( ) ( ) ( ( ) ( ) ( ( ) wQk ) cQk,1 , cQk, )2 ,...,cQk,Q , cQk,1 , cQk, )2 ,...,cQk,Q ,...cQk,1 , cQk, )2 ,...,cQk,Q
k
( k 1)
( 1 c Qk 2 ) (1,1) ( c Qk11) (1) ( c Qk 22 ) (1, 1)
Q4
( c Qk 42 ) (1,1, 1, 1) ( c Qk 43 ) () (1, 1, 1,1)
a、对于数据业务热点区域，在常规每小区配置3载频时，开启2个载频的HSDPA功能，配置6个HS-PDSCH时隙，最大可支持3.2Mbps小区吞吐率，每个客户最高下载速率可达到1.6Mbps； b、当小区配置载频超过3个时，根据具体需求相应增加HSDPA业务时隙； c、按照上述配置的基站站点占地市全部站点的比例原则上不超过2/3，考虑到高速数据业务主要发生在室内，室内分布站比例应高于室外宏蜂窝站； d、其他区域每个小区开启1个载频的HSDPA功能，配置3个HS-PDSCH时隙，并根据业务需求调整。
1.3.2 HSDPA不完全同频组网
室内：F1-F3用于室内，其中F3用作HSDPA业务频点，F1、F2用作 R4业务频点。
主载频
辅载频1
辅载频2
小区配置1
F1
F2
F3（H）
小区配置2
F2
F3（H）
F1
小区配置3
F3（H）
F1
F2
。
室外：F4-F9用于室外，其中F4-F6用于HSDPA业务载频，F7-F9用于R4 载频业务。F4优先级高于F5，F5优先级高于F6
1.3.1 HSDPA全网同频组网
室内：F1-F4用于室内，其中F1、F2用于R4业务，作主频点； F3、F4用于HSDPA业务，作辅频点。第1辅频点优先级高于第2 辅频点。
主载频
辅载频1
辅载频2
小区配置1
F1
F3（H）
F4（H）
小区配置2
F2
F3（H）
F4（H）
室外：F3-F9用于室外，其中F5-F9用于R4业务，作主频点；F3、F4用于 HSDPA业务，作辅频点。第1辅频点优先级高于第2辅频点。
TD-SCDMA频率、扰码、邻区规划原则及操作
1、频率规划
1.1.1 频率配置原则建议主要使用2010－2025MHz频段；室内使用2010－2015MHz频段；（F1-F3）室外使用2020－2025MHz频段；（F7-F9） 2015-2020MHz频段（F4-F6）根据实际情况合理设置。
1.2 频率规划原则 A.HSDPA业务与R4业务异频。以避免HSDPA业务与R4业务之间的干扰。 B.主载频的复用系数尽量大。以降低公共信道同频干扰。 C.室内外尽量异频。与R4业务相比，室内外必须同频时HSDPA同频优先。 D.异频切换优先。 1.3 频率规划方案按室内O3、室外S333基站组网方式，结合频率规划原则，及在室内外必须同频的情况下，大致分为2种规划方案。 1. HSDPA全网同频组网。室内外HSDPA同频组网。R4业务指标基本不受影响。 2.HSDPA不完全同频组网。
2.1.1 扰码
• 128个扰码分成32组，每组4个，组号从0～127，扰码码组由基站使用的SYNC_DL序列确定。在表1中，前4个扰码为第一组，第5到第8个扰码为第二组，依此类推。 • 一个数据符号经过长为Qk的扩频码扩频后，还要经过一个扰码 =(1, 2,… QMAX)进行加扰，扰码长度为16。加扰前可以通过级联QMAX/Qk个扩频数据而实现长度匹配。 • 扰码用于对扩频后的数据符号进行加扰操作；在下行链路上，扰码用于UE区分不同的小区；在上行链路上，扰码用于NodeB区分来自不同小区的用户。
1.4 频率规划操作
• 对于频率的规划，目前采用的有U-NET AFP、 Cell opt、西研开发的频率规划软件。从使用效果上看，Cell opt、西研开发的频率规划软件的效果相对比较好，频率复用较平均。但Cell opt需要时间更长，从规划效率上看，三期TD规划建议统一使用西研开发的频率规划软件进行规划。
当SF=8时，128个扰码的复合码集中，实际上只有7个不同的复合码集合
• 基本Midamble码，码长128chip，通过周期拓展循环移位TD系统中Midamble固定长度为144chip，发送功率和信道中的数据部分相同； • 小区扰码，码长16chip。该码用来对信道中的数据部分进行加扰处理，从而标识数据的小区属性，不单独发送。
• 在3GPP规范中，这四种码资源都是直接以码片速率给出的，不需要进行扩频处理。在TD－SCDMA系统中，共定义了32个下行同步码（SYNC-DL码）、256个上行同步码（SYNC-UL码）、128个Midamble码和128个扰码。所有这些码被分成32个码组，每个码组由1个SYNC-DL码、8个SYNC-UL码、4个 Midamble码和4个扰码组成。
• 此方案缺点： • 室外R4业务频点少，影响客户对R4业务的感知度。
1.3.3 方案选择
• 根据局方和现场的实际情况，选择合适的频点规划方案。如果现场倾向于R4业务，建议采用HSDPA全网同频组网的方案，有利于R4业务的开展。如果现场倾向于H业务，建议采用HSDPA不完全同频组网的方案，有利于H业务的开展。根据不同的站型，具体组网方案如下：
1.1.2站型配置原则
宏基站站型配置以S333为主，室内分布信源以O3为主；部分数据业务需求较高的站点可适当提高载频配置，每小区配置4载频或4载频以上，建议不超过6载频。
1.1.3时隙配置原则
结合“近期重点发展移动宽带业务和基于双模终端的语音业务” 的TD市场定位，TD-SCDMA的全网上下行时隙配比为2：4。 1.1.4 HSDPA资源配置原则
在3GPP规范中，这四种码资源都是直接以码片速率给出的，不需要进行扩频处理。在TD－SCDMA系统中，共定义了32个下行同步码（SYNC-DL 码）、256个上行同步码（SYNC-UL码）、128个Midamble码和128个扰码。所有这些码被分成32个码组，每个码组由1个SYNC-DL码、8个SYNC-UL码、 4个Midamble码和4个扰码组成。扰码与下行同步序列码、midamble序列、上行同步序列码之间分组关系为
2.1.2扩频码
数据的扩频包括两个部分：数据信道化和加扰。每一个复值数据符号将首先被一个实值的信道化码进行扩频；扩频后的序列将与一个长度为16的复值序列相乘。其中信道化码的元素 ; k=1,...,KCode; q=1,...,Qk构成的序列用实值来表示： V = 1, - 1 . ( (k c(k ) (c1k ) , c(k ) ,..., cQ ) ) ; k=1,...,KCode; 取值范围为 c 2 k 通常c ( k )是Orthogonal Variable Spreading Factor (OVSF) 码，这种码允许复合不同的 Q (1,1,1,1) c 扩频因子。
主载频小区配置1 小区配置2 小区配置3 小区配置4 小区配置5 F5 F6 F7 F8 F9
辅载频1 F4（H） F4（H） F4（H） F4（H） F4（H）
