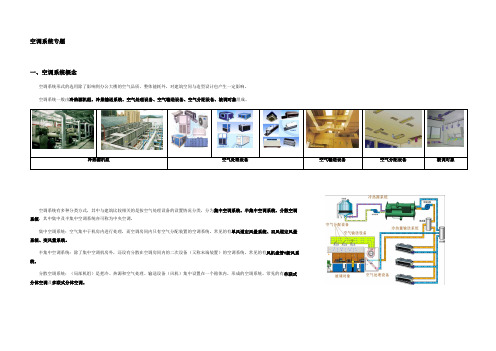

空调系统专题一、空调系统概念空调系统形式的选用除了影响到办公大楼的空气品质、整体能耗外，对建筑空间与造型设计也产生一定影响。
空调系统一般由冷热源机组、冷量输送系统、空气处理设备、空气输送设备、空气分配设备、被调对象组成。
冷热源机组空气处理设备空气输送设备空气分配设备被调对象空调系统有多种分类方式，其中与建筑比较相关的是按空气处理设备的设置情况分类，分为集中空调系统、半集中空调系统、分散空调系统，其中集中及半集中空调系统亦可称为中央空调。
集中空调系统：空气集中于机房内进行处理，而空调房间内只有空气分配装置的空调系统。
常见的有单风道定风量系统、双风道定风量系统、变风量系统。
半集中空调系统：除了集中空调机房外，还设有分散在空调房间内的二次设备（又称末端装置）的空调系统。
常见的有风机盘管+新风系统。
分散空调系统：（局部机组）是把冷、热源和空气处理、输送设备（风机）集中设置在一个箱体内，形成的空调系统。
常见的有单联式分体空调及多联式分体空调。
二、空调系统与建筑的关系针对高层建筑的经验以及对市场分析，空调系统末端（即标准层内）一般采用四种形式：风机盘管+新风系统、多联式分体空调（VRV）、VAV空调系统、单联式分体空调。
空调系统对建筑的影响主要表现在三方面：占用建筑面积、影响立面、影响层高。
空调系统对建筑立面的影响主要表现在百叶的设置上。
空调机运作，带走了室内的热量，热量的排放需要直接排放到室外，或通过管井直接对外的百叶窗。
1、传统空调系统风机盘管+新风系统——市场写字楼最普遍采用•定风量空调系统，市场上最成熟，最普遍空调系统。
各房间布置风机盘管，新风经过空气处理机处理后送入室内。
一般应用于宾馆、酒店。
优点：布置灵活，可根据不同房间不同使用功能布置，各自房间相互独立，管理方便。
可以真正实现按需要开启。
新风机房占用建筑空间小。
合理布置运行费用低，实现真正意义上的省钱。
缺点：房间内有冷凝水管，施工时冷冻水管、冷凝水管保温需要做好，以防漏水。
通风系统概述引言通风系统在现代建筑中起着非常重要的作用。
它们旨在提供室内空气的新鲜和清洁，同时将污浊的空气排出室外。
本文将概述通风系统的基本原理、组成部分以及其在建筑中的重要性。
通风系统的基本原理通风系统的基本原理是通过空气流动来实现室内和室外空气的交换。
通风系统可分为自然通风和机械通风两大类。
自然通风自然通风依靠自然力，如风力和温度差异，来实现空气的流动。
自然通风系统通常包括气窗、天窗、通风口等组件，它们能够利用风的压力差和温度差来推动空气流动。
自然通风系统在建筑中的应用相对简单，成本较低，但其效果受外界环境因素的影响较大。
机械通风机械通风系统则通过电力设备，如风扇和通风机，来推动空气流动。
机械通风系统通常包括风扇、排风管道、通风装置等组件。
通过机械通风系统，室内的空气可以被强制循环和替换，从而提供更好的室内环境。
通风系统的组成部分通风系统由多个组成部分组成，下面将分别介绍每个组件的功能。
风扇风扇是通风系统的核心组件之一。
它通过旋转产生气流，并将室内的空气排出，以便新鲜空气能够进入室内。
风扇有不同的类型，如离心风扇和轴流风扇，可根据具体建筑的需求选择适合的风扇类型。
通风管道通风管道用于将空气从风扇或通风装置输送到室内各个区域或将室内污浊的空气排出。
通风管道应具备一定的密封性，以确保空气能够准确流动到相应的区域。
通风装置通风装置用于调节通风系统的运行和控制。
它通常包括开关、风速调节器、温度传感器等，以便用户可以根据需要对通风系统进行调整。
过滤器过滤器是通风系统中的重要部分，用于过滤空气中的污染物和颗粒物。
过滤器能够有效地清洁空气，提供更健康和清新的室内环境。
通风系统在建筑中的重要性良好的通风系统在建筑中非常重要，它能够带来以下几个方面的好处：1.提供新鲜空气：通风系统能够将新鲜空气引入室内，有效减少室内空气中的污染物和异味，为居住者提供健康和舒适的室内环境。
2.调节室内温度：通风系统可以通过控制空气流动来调节室内的温度。
通风系统概述
通风系统是指用于空气流通和新鲜空气进入建筑物或其他封闭空间的设备和设施。
它的主要目的是为了改善室内空气质量，排除污染物和异味，调节室内温湿度，从而提供舒适和健康的室内环境。
通风系统通常包括排风和新风两个部分。
排风系统是通过排气扇或排风管道排除室内污浊的空气，如二氧化碳、烟尘、异味等。
而新风系统则是通过空气处理设备将室外新鲜空气引入室内，并去除其中的颗粒和有害物质，以保证室内空气的清洁和健康。
通风系统的工作原理是通过机械或自然方式进行空气循环和交换。
机械通风系统通常采用风机或排气扇来驱动空气流动，而自然通风则依靠自然气流和温度差异来实现空气流通。
此外，一些高级通风系统还配备有空气过滤和空气净化设备，可以有效净化空气中的微生物、有害气体和颗粒物，提高室内空气质量。
在现代建筑中，通风系统已经成为室内环境控制的重要组成部分。
它不仅可以提供舒适的室内空气环境，还能减少室内空气污染和传染病的传播，对人们的健康和生活质量有着重要的影响。
因此，合理设计和使用通风系统对于建筑物的环境质量和可持续性发展具有重要意义。
建筑通风系统概述1. 引言建筑通风系统是现代建筑设计中重要的一部分。
它在建筑物内部提供新鲜空气和排除污浊空气，以保持室内空气质量并提供舒适的室内环境。
本文将对建筑通风系统进行概述，包括其基本原理、主要组成部分以及常见的通风系统类型。
2. 基本原理建筑通风系统的基本原理是通过气流的循环来保持室内空气的新鲜和流通。
通风系统通过室外气流或机械装置将新鲜空气引入建筑物内，同时将污浊空气排出。
这种气流循环有助于控制室内温度、湿度和空气质量。
通风系统通常包括三个关键组件：2.1 风口和接口风口是通风系统的入口和出口，用于引入新鲜空气和排出污浊空气。
通常，室外风口位于建筑物的墙壁或屋顶上，而室内风口位于房间的墙壁或天花板上。
风口通常具有可调节的开关，以控制气流的强度和方向。
2.2 送风系统送风系统是将新鲜空气引入建筑物内部的部分。
这包括风机、风管和过滤器。
风机通过吸入室外空气并将其推入风管，然后通过管道将空气传输到各个房间或区域。
过滤器用于清洁空气，去除悬浮颗粒物和其他污染物。
2.3 排风系统排风系统负责将污浊空气排出建筑物外部。
它包括风机和排风管道。
风机通过排气管道将污浊空气推向室外。
排风系统通常安装在卫生间、厨房和其他产生污染物的区域。
3. 常见的通风系统类型建筑通风系统可以根据其实现方式和风力来源分类为以下几种类型：3.1 自然通风系统自然通风系统依赖自然气流驱动，通过室外和室内温度压力差和风的作用来实现通风。
它通常使用开启的窗户、天窗和通风口来引入新鲜空气。
自然通风系统适用于温和气候条件下的建筑物。
3.2 机械通风系统机械通风系统使用风机和其他机械装置来实现通风。
它可以通过外部风口引入新鲜空气，并通过内部风口排出污浊空气。
机械通风系统通常用于大型建筑物或需要细致控制室内环境的场所。
3.3 混合通风系统混合通风系统综合了自然通风和机械通风的优点。
它可以根据需要同时使用自然气流和机械装置来实现通风。
混合通风系统通常在季节变化明显的地区使用，以便根据季节和气候条件调整通风方式。
通风空调系统讲解通风空调系统讲解一、什么是通风空调系统？通风空调系统是一种人们自古以来就使用的设备，它能够提供空气流动和过滤，使内部空气温度适合和室内空气清新。
它对夏季高温和冬季低温有很大的帮助，保证室内空气流通，室内不会潮湿。
现代大多数家庭都安装了通风空调系统，因为它可以更好地保护家庭的健康。
二、通风空调系统的功能1、温度控制：通风空调系统可以控制室内温度，使室内温度适宜。
它可以调节室内温度，使室内温度更符合室内需要，避免室内温度过高或过低，让室内空气温度保持在适宜的水平。
2、空气清洁：空气清洁系统可以过滤室内空气中的有害物质，如病菌、灰尘和烟雾等。
它还能吸收室内有害气体，减少室内的空气污染，保护人体健康。
3、风量控制：通风空调系统还可以控制室内风量，改善室内空气循环和湿度，让室内空气更加新鲜，减少室内空气污染。
三、通风空调系统的优点1、通风空调系统具有节能功能：通过自动控制空调系统，能够根据室内温度及室外温度，调节室内空调系统，从而节省能源，降低费用。
2、安全性高：空调系统采用专业设计，利用高效的除湿和过滤，能够有效降低室内空气污染，保护室内空气清新，保证室内空气流通，改善室内环境质量。
3、操作简单：空调系统的操作非常简单，不需要任何设备，可以很快完成对空调系统的控制，简化操作步骤，减少操作者的工作量。
四、结论通风空调系统是当今家居生活中不可缺少的设备，它既可以提供舒适的环境，又能帮助家里节省开支，节能降耗，还可以让室内空气清新，保护家庭成员的健康。
安装高效、节能的通风空调系统，是现代家庭居住环境建设中不可或缺的一部分。
建筑工程中的通风与空调系统设计在建筑工程中，通风与空调系统设计是至关重要的一环。
它不仅能够提供舒适的室内环境，还能为建筑物内的人员提供良好的空气质量，确保他们的健康和安全。
本文将就通风与空调系统设计的原则、方法和技术进行讨论，并介绍一些实用的案例。
一、通风系统设计通风系统设计的目的是将新鲜空气引入室内，同时将污浊的空气排出室外。
为了实现这一目标，建筑师和工程师需要考虑以下几个方面：1. 建筑用途：根据建筑物的用途和功能确定通风需求。
例如，办公室和商场通常需要较高的通风量，而住宅和学校可以适度降低通风量。
2. 区域划分：将建筑物划分为不同的区域，并根据每个区域的通风需求确定通风系统的设计方案。
不同区域的通风需求可能会有所不同，需要有针对性地设计。
3. 排风系统：设计合理的排风系统，确保室内的污浊空气可以及时排出。
排风系统的位置和数量应根据建筑物的结构和使用情况进行合理布置。
4. 通风口和换气口：通过设置合适的通风口和换气口，调整室内空气流动的方向和速度。
通风口和换气口的设计应考虑到室内外气流的相互作用，以及温度和湿度等因素的影响。
二、空调系统设计除了通风系统，空调系统的设计也是建筑工程中不可或缺的部分。
它可以为建筑物提供恒定的温度和湿度，确保室内环境的稳定性和舒适性。
以下是空调系统设计的一些关键考虑因素：1. 负荷计算：根据建筑物的面积、朝向、材料等因素进行负荷计算，确定所需的冷热负荷。
负荷计算的准确性对空调系统的设计至关重要，可以避免系统过度或不足运行的问题。
2. 制冷剂选择：选择适合的制冷剂，考虑其环保性、节能性和安全性等因素。
常用的制冷剂有R-22、R-410A等，需要根据实际情况做出合理的选择。
3. 设备选择：选择合适的空调设备，包括制冷机组、风机盘管、冷却塔等。
设备的性能和效率对空调系统的运行稳定性和能耗有着重要影响。
4. 管路设计：设计合理的管路系统，确保冷热介质的输送效果。
管路的直径、材料和布置方式等都需要考虑到输送距离、流量需求和压力损失等因素。
高层住宅通风空调系统介绍概况本工程建筑总面积为106,865.60m2。
包括大型商场、大型超级市场、大型娱乐场所、办公室、客房、地下停车场和其他辅助用房等等。
空调系统冷源设计由地下二，三层冷冻机房的电动离心式冷水机组供冷，广场冷冻水供/回水温度6℃/11.5℃。
即空调总制冷量约合9736URT。
空调系统热源设计采用设在广场外的燃气锅炉机组提供空调热水,热水供/回水温度62℃/50℃，即空调总制暖量约合4723URT。
系统概况系统总体上可分为空调冷却水系统、空调冷冻水系统、空调供热系统和空调风系统以及自控系统。
1、空调冷却水系统：设计上将空调冷却水系统划归给排水系统。
2、空调冷冻水和热水系统：空调冷冻水系统采用两管制二次泵系统。
一次泵负担冷水机组至分、集水器之间管路的压力损失，二次泵分别负担分、集水器至各分区空调末端管路的压力损失。
1）空调冷冻水系统共在地下室设有一个较大的制冷机房。
机房设离心式冷水机组;其供回水温度为：冷冻水6℃/11.5℃，冷却水32℃/37℃。
系统采用压力膨胀罐对系统进行定压和补水，定压装置设在制冷机房内。
2）循环泵系统每台冷水机组配离心式水泵。
水泵与冷水机组一一对应，并采用压差旁通阀控制。
3、空调供热系统由于当地的气候原因，在冬季，空调系统须切换至供热系统；热源由设在广场外独立燃气、燃油两用锅炉房提供空调热水,低压空调热水供/回水温度为65℃/53℃。
4、空调风系统1）地下一层商场、大厅、舞厅、舞厅休息、职工餐厅等采用区域中央空调，低速风道系统，出租、出售商场及大厅顶送顶回，其他房间顶送下回。
其中大型商场分26个空调系统，大型超市分8个空调系统。
末端空调机组采用变速风机，根据室内湿度调节送风量，相应调节新风量。
为节约能耗，空调器中设热回收装置，用以回收排风中的能量，预处理新风。
2）地下四层管理用房及职工更衣室采用风机盘管加新风系统，顶送顶回方式组织气流。
3）通风系统：在卫生间、车库、功能机房、水泵房、变电所、电梯机房及地下通道设有机械送风或排风。
