下载文档原格式
使用说明（使用时删除）：1、该表格主要用途包含不局限于学校、公司企业、事业单位、政府机构，主要针对对象为白领、学生、教师、律师、公务员、医生、工厂办公人员、单位行政人员等。
2、表格应当根据时机用途及需要进行适当的调整，该表格作为使用模板参考使用。
3、表格的行列、文字叙述、表头、表尾均应当根据实际情况进行修改。
《合同条件》是根据《中华人民共和国合同法》，对双方权利义务作出的约定，除双方协商同意对其中的某些条款作出修改、补充或取消外，都必须严格履行。
《协议
条款》是
按《合同
条件》的
顺序拟定
的，主要
是为《合
同条件》
的修改、
补充提供
一个协议
的格式。
双方针对
工实际情
况，把对
《合同条
件》的修
改、补充
和对某些
条款不予
采用的一
致意见按
《协议条
款》的格
式形成协
议。
《合
同条件》
和《协议
条款》是
双方统一
意愿的体
现，成为
合同文件
模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42。

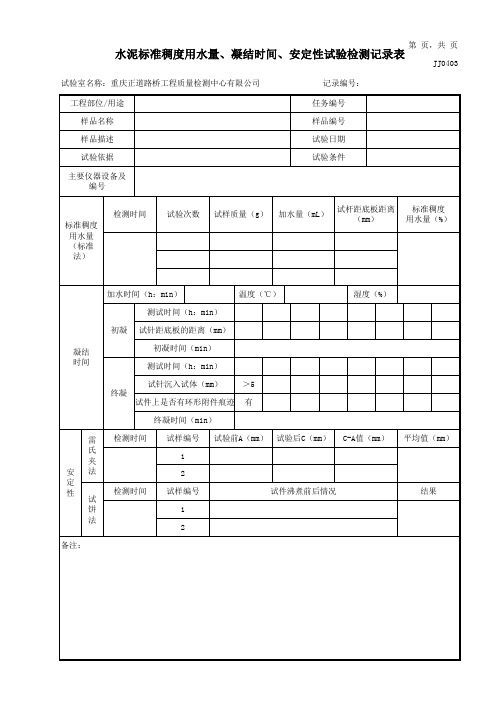

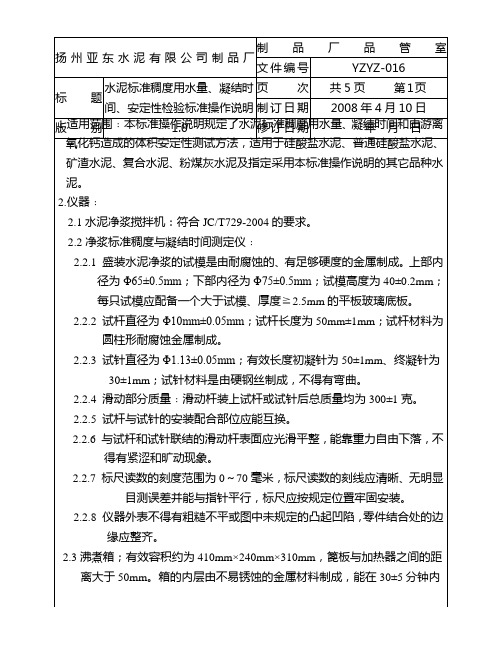

水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。
2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。
水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。
维卡仪它由底座与可以自由滑动的金属圆棒构成。
松紧螺丝可以调节金属棒的高低。
金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。
标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。
代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。
沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。
雷氏夹由铜质材料构成。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。
试验用水必须是洁净的淡水，有争议时可采用蒸馏水。
试验时温度应在18~22℃，相对湿度大于50%。
水泥试样、拌和水、仪器和用具的温度应与试验室一致。
各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。

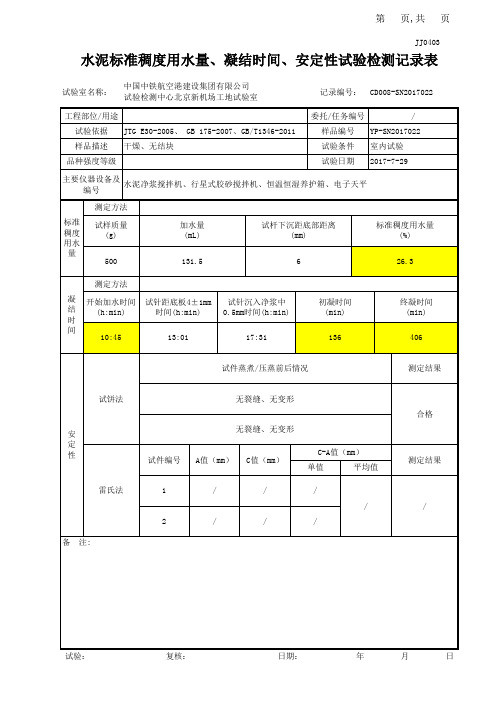

水泥标准稠度用水量、凝结时间、安定性试验方法一、取样1、袋装水泥：每1/10编号从袋中取至少6kg2、散装水泥：每1/10编号在5min内取至少6kg每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。
封存样应密封保存3个月二、水泥标准稠度用水量、凝结时间、安定性试验方法一、水泥标准稠度水泥标准稠度用水量是指达到标准稠度水泥净浆时用水量与水泥质量之比*100水泥质量常取500g；1、试验条件（1）试验室温度为20ْC±2ºC，相对湿度应不低于50%；水泥试样、拌和水、仪器和用具的温度应与试验室一致；（2）湿气养护箱的温度为20ْC±1ºC，相对湿度不低于90%；（3）试验用水必须是洁净的饮用水。
(如有争议时应以蒸馏水为准)水泥净浆的拌制：用水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s~10s内小心将称好的500g水泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。
2、标准稠度用水量的测定步骤拌和结束后，立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆；抹平后迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝1s~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。
在试杆停止沉入或释放试杆30s是记录试杆距底板之间的距离，升起试杆后，立即擦净；整个操作应在搅拌后 1.5min内完成。
以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。
其拌和水量为该水泥的标准稠度用水量(P)，按水泥质量的百分比计。
2代用法：(1)试验准备；(2)称样、进样：采用调整水量方法时、拌和用水量是先按经验确定一个水量，然后逐次改变用水量，直至达到标准稠度为止；采用不变水量方法时，拌和用水量为142.5mL(准确至0.5mL)；(3)水泥净浆的拌制(同上)；(4)装模测试。
水泥标准稠度用水量、凝结时间、安定性的测定一、实验目的1.熟悉并掌握各种测试仪器的构造和使用方法。
2.掌握水泥标准稠度用水量、凝结时间、安定性测定方法和影响因素的关系。
二、实验设备实验设备主要包括：水泥净浆搅拌机、净浆标准稠度与凝结时间测定仪、沸煮箱、雷氏夹。
水泥净浆搅拌机的主要由搅拌锅、搅拌叶、传动机构和控制系统组成。
水泥净浆标准稠度与凝结时间测定仪构造如图1所示。
它由铁座1与可以自由滑动的金属圆棒2构成。
松紧螺丝3可以调节金属棒的高低。
金属棒上附有指针4，利用量程0~75mm 的标尺5指示金属棒下降距离。
沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。
雷氏夹由铜质材料构成，其结构如图2所示。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
图1 标准稠度与时间测定仪图2 雷氏夹三、实验方法实验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。
试验用水必须是洁净的淡水，有争议时可采用蒸馏水。
试验时温度应在17~25℃，相对湿度大于50%。
水泥试样、拌和水、仪器和用具的温度应与试验室一致。
各项实验的测量方法及步骤如下：（一）、标准稠度用水量的测定1）标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。
2）试验前须对仪器进行检查，检查内容为：仪器金属棒应能自由滑动；试锥降至锥模顶面位置时，指针应对准标尺的零点；搅拌机运转正常等。
3）水泥净浆的拌制：水泥净浆用净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿棉布擦过，将称好的500g水泥试样倒入搅拌锅内。
实验⼆⽔泥标准稠度⽤⽔量实验⼆⽔泥标准稠度⽤⽔量、凝结时间、体积安定性测试（⼀）⽔泥标准稠度⽤⽔量的测定【实验⽬的】（1）标准稠度：具有⼀定质量和规格的圆柱体在不同稠度的⽔泥浆体中⾃由沉落时，由于浆体阻⼒不同，锥体沉⼊深度也不同。
当圆柱体沉⼊达到标准值时，浆体的标准稠度即为⽔泥标准稠度。
（2）通过本实验测定⽔泥净浆达到标准稠度的⽤⽔量，做为⽔泥的凝结时间、体积安定性试验⽤⽔量的标准。
（3）进⼀步了解标准稠度、标准稠度⽤⽔量的概念。
（4）测定⽔泥净浆达到标准稠度时的⽤⽔量。
（5）分析标准稠度⽤⽔量对⽔泥凝结时间、体积安定性等的影响。
【实验原理】通过试验不同含⽔量⽔泥净浆的穿透性，以确定⽔泥标准稠度净浆中所需加⼊的⽔量。
⽔泥标准稠度⽤⽔量的测定有调整⽔量和固定⽔量两种⽅法，如有争议时以调整⽔量法为准。
1.调整⽔量法调整⽔量法通过改变拌和⽔量，找出使拌制成的⽔泥净浆达到特定塑性状态所需要的⽔量。
当⼀定质量的标准试杆（锥）在⽔泥净浆中⾃由降落时，净浆的稠度越⼤，试杆（锥）下沉的深度（S）越⼩。
当试杆（锥）下沉深度达到规定值[S=（28±2）mm]时，净浆的稠度即为标准稠度。
此时100g⽔泥净浆的调⽔量即为标准稠度⽤⽔量（P）。
2．固定⽔量法当不同需⽔量的⽔泥⽤固定⽔灰⽐的⽔量调制净浆时，所得的净浆稠度必然不同，试杆（锥）在净浆中下沉的深度也会不同。
根据净浆标准稠度⽤⽔量与固定⽔灰⽐时试杆（锥）在净浆中下沉深度的相互关系统计公式，⽤试杆（锥）下沉深度算出⽔泥标准稠度⽤⽔量。
也可在⽔泥净浆稠度仪上直接读出标准稠度⽤⽔量（P）。
【仪器设备】⽔泥净浆搅拌机；标准维卡仪（⽔泥标准稠度、凝结时间测定仪）【实验步骤】（1）试验前必须检查仪器⾦属杆应能⾃由滑动，试杆⾄试模顶⾯位置时，指针应对准标尺零点；搅拌机应运转正常等。
（2）拌和⽤⽔量：采⽤调整⽔量⽅法时，按经验确定；采⽤固定⽔量⽅法时，⽤⽔量为142.5ml，精确⾄0.5ml。
