含水量试验记录表 试土表1-3

《土力学》界限含水率试验（液塑限联合测定试验）土的界限含水量与土的机械组成、矿物成分、活动性、吸附水的表面电荷强度以及颗粒比面积有关，所以根据界限含水量可以反映土的某些物理特性。

一．试验原理用联合测定仪测定土在不同含水量时圆锥入土的深度，根据含水量和对应的入土深度之间的关系在双对数坐标纸上绘出直线。

在直线上查得圆锥入土深度为20mm时的相应含水量为液限ω，然后根据Lω—p h曲线，查出塑限时入土深度p h，L求出塑限ω。

P二．适用范围测定土的液限和塑限是为了划分土类、计算天然稠度、塑性指数、液性指数，以供公路工程设计和施工之用。

本试验适用于粒径不大于0.5mm，有机质含量不大于试样总质量5%的土。

三．仪器设备1．LP-100型液塑限联合测定仪，锥质量100g，锥角30°。

2．盛土杯：直径5cm，深4～5cm。

3．天平：称量200g，感量0.01g。

4．其他：筛（孔径0.5 mm），调土刀，调土皿，铝盒，研钵（附带橡皮头的研杵或橡皮板，木碾），烘箱、干燥器，吸管，凡士林，蒸馏水等。

四．试验步骤1．取具有代表性的天然含水量或风干土样进行试验。

土中若含有大于0.5mm 的土粒或杂物时，应将风干土用带橡皮头的研杵研碎，过0.5mm筛。

2．取0.5mm筛下的代表性土样200g左右，分开放入三个盛土皿中，加入不同数量的蒸馏水，土样的含水量分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态（b点）。

用调土刀调匀，盖上湿布，放置18小时以上。

测定a点的锥入深度应为20（±0.2）mm，测定c点的锥入深度时粘性土应控制在5mm以下，而对于砂类土，测定c点的锥入深度可大于5mm。

3．将制备好的土样充分搅拌均匀，分层装入土杯，用力压密使空气逸出。

对于较干的土样，应先充分揉搓，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

4．在圆锥仪锥尖上涂少许凡士林，将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，然后按动落锥开关，测记经过5s锥的入土深度h1。

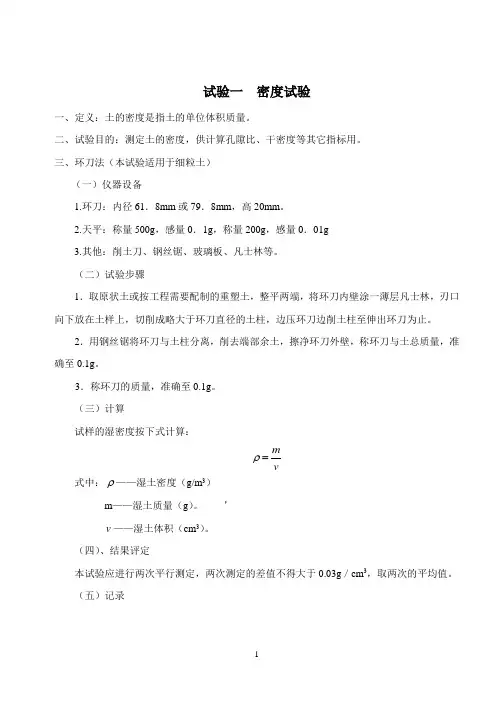

试验一密度试验一、定义：土的密度是指土的单位体积质量。

二、试验目的：测定土的密度，供计算孔隙比、干密度等其它指标用。

三、环刀法（本试验适用于细粒土）（一）仪器设备1.环刀：内径61．8mm或79．8mm，高20mm。

2.天平：称量500g，感量0．1g，称量200g，感量0．01g3.其他：削土刀、钢丝锯、玻璃板、凡士林等。

（二）试验步骤1．取原状土或按工程需要配制的重塑土，整平两端，将环刀内壁涂一薄层凡士林，刃口向下放在土样上，切削成略大于环刀直径的土柱，边压环刀边削土柱至伸出环刀为止。

2．用钢丝锯将环刀与土柱分离，削去端部余土，擦净环刀外壁，称环刀与土总质量，准确至0.1g。

3．称环刀的质量，准确至0.1g。

（三）计算试样的湿密度按下式计算：mρ=v式中：ρ——湿土密度（g/m3）m——湿土质量（g）。

’v——湿土体积（cm3）。

（四）、结果评定本试验应进行两次平行测定，两次测定的差值不得大于0.03g／cm3，取两次的平均值。

（五）记录密度试验记录表（环刀法）试验二含水量试验一、定义：土的含水量是指土在105～110℃温度下烘至质量不变时所失去的水分质量与干土质量的比值，以百分数表示。

二、试验目的：是测定土的含水量，用以计算土的其它指标。

三、烘干法（一）仪器设备1．电热烘箱：应能控制温度105℃～110℃。

2．天平：称量200g，感量0.01g。

3．称量盒等。

（二）试验步骤1．取具有代表性土样15～30g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0．01g。

2．打开盒盖，将盒置于烘箱内，在105℃～110℃的恒温下烘至恒量。

烘干时间对黏土、粉土不得少于8h ，对砂土不得少于6h ，对含有机质超过干土质量5％的土，应将温度控制在65℃～70℃的恒温下烘至恒量。

3．将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称量，准确至0．01g 。

（三）计算试样的含水量按下式计算 %10010⨯⎪⎪⎭⎫⎝⎛-=d m m w式中：m ——湿土质量(g)； m d ——干土质量(g)； （四）结果评定本试验必须对2个试样进行平行测定，测定差值：当含水量小于40％时为1％；当含水量等于、大于40％时为2％。

C—01击实试验记录监理单位：编号：C—02 液塑限联合测定试验承包单位：合同号:C-03 土工含水量试验记录承包单位:合同号：C-04 粗集料及集料混合料的筛分试验记录(干筛法）Array承包单位：合同号：监理单位: 编号：C—05粗集料及集料混合料的筛分试验记录（水筛法）Array承包单位：合同号：监理单位: 编号：C—06 粗集料针片状颗粒含量试验（游标卡尺法）记录承包单位：合同号:C—07 粗集料压碎值试验记录Array承包单位：合同号：监理单位: 编号:C-08 粗集料含泥量及泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C-09细集料筛分试验记录（干筛法）Array承包单位：合同号：监理单位: 编号：C-10 细集料筛分试验记录（水筛法) Array承包单位：合同号：监理单位: 编号：C-11 细集料含泥量试验记录Array承包单位: 合同号:监理单位：编号：C—12细集料泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C—13 石灰有效氧化钙和氧化镁含量试验（简易法)记录监理单位：编号：C—14 无机结合料稳定土击实试验记录承包单位:合同号：C-15 无机结合料稳定土无侧限抗压强度试验记录承包单位：合同号：C—16 无机结合料稳定土含水量试验记录承包单位：合同号：C—17—1 无机结合料EDTA滴定标准曲线试验记录Array承包单位：合同号：监理单位：编号：C-17-2 水泥或石灰剂量测定试验（EDTA滴定法）记录承包单位:合同号:C—18水泥物理性质试验承包单位：合同号：C-19 水泥混凝土抗折强度试验记录承包单位：合同号:C—20 水泥混凝土抗压强度试验记录承包单位：合同号:C—21 水泥混凝土抗压强度试验（回弹法）记录Array承包单位: 合同号：监理单位: 编号：C—22 水泥砂浆抗压强度试验报告承包单位：合同号：C-23 水泥混凝土拌合物稠度试验(坍落度仪法）记录承包单位：合同号:C—24 沥青混合料沥青含量、矿料级配检验试验记录承包单位：合同号：C—25沥青混合料马歇尔试验（表干法）记录承包单位：合同号：C—26 沥青物理性质试验记录承包单位：合同号：C-27压实度试验（灌砂法）记录Array承包单位：林州市二建建筑工程有限公司合同号：监理单位：晋城市康衢监理咨询有限公司编号:C—28压实度试验（核子仪法）记录承包单位：合同号：监理单位：编号：C—29 压实度（环刀法）试验记录承包单位：济源市交通能源工程有限公司合同号：03C—30填砂砾(石）路堤压实沉降量记录表Array承包商: 合同号：注：沉降量控制在5mm以内，若大于5mm需继续碾压，并测定沉降量直至符合要求为止.C—31 地基承载力检测（贯入试验）记录Array承包单位:济源市交通能源工程有限公司合同号:03C-32 钻孔桩泥浆比重试验记录Array承包单位: 合同号：监理单位: 编号：C—33 路面构造深度试验（手工铺砂法）记录Array承包单位：合同号：监理单位：编号：C—34路面渗水系数试验记录Array承包单位: 合同号：监理单位：编号:C—35路面磨擦系数检测表监理单位：编号：C—36沥青混凝土路面面层摊铺检测表承包单位: 合同号:C—37沥青混凝土路面面层压实度检测表承包单位：合同号：C-38 平整度检测表承包单位：林州市二建建筑工程有限公司合同号：C-39宽度检测表承包单位：林州市二建建筑工程有限公司合同号：C-40厚度检测表承包单位：山西纵横路桥工程有限公司合同号：01C—41 回弹弯沉检测表Array承包单位:高平市公路工程有限公司合同号：第二合同段C—42路基路面横坡检测表承包单位：高平市公路工程有限公司合同号：第二合同段C-43路基边坡检测表Array承包单位：合同号：C—44 水泥混凝土面层相邻板高差检测表监理单位: 编号：C—45 水泥混凝土路面面层纵、横缝顺直度检测表监理单位：编号：。

试验五击实试验一．试验目的和适用范围击实试验分轻型和重型两类。

小试筒适用于测定粒径不大于25mm的土，大试筒适用于测定粒径不大于38mm的土的最大干密度和相应的最佳含水量。

二．仪器设备1．标准击实仪、轻、重型试验方法和设备的主要参数应符合表1的规定。

表1击实试验方法类型试验方法类别锤底直径(cm)锤质量（kg）落高(cm)试筒尺寸层数每层击数击实功（kJ/m3）最大粒径(mm)内径（cm）高（cm）容积（cm3）轻型Ⅰ法Ⅰ.1Ⅰ.2552.52.530301015.212.7129972177332759598.2598.22040重型Ⅱ法Ⅱ.1Ⅱ.2554.54.545451015.212.71299721775327982687.02687.220402．烘箱及干燥器。

3．天平：感量0.01g。

4．台秤：称量10kg，感量5g。

5．圆孔筛：孔径38mm、25mm、19mm、5mm各一个。

6．拌和工具：400mm×600mm、深70mm的金属盘、土铲。

7．其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。

三．试样本试验的试样制备分干土法和湿土法两种。

对一般土，干法制样和湿法制样所得击实结果有一定差异，对于具体试验应根据工程性质选择制备方法。

各方法可按表2准备试料。

表2试样用量使用方法类别试筒内径（cm）最大粒径（mm）试料用量（kg）干土法试样不重复使用b1015.22040至少5个试样,每个3至少5个试样,每个6湿土法试样不重复使用c1015.22040至少5个试样,每个3至少5个试样,每个61．干土法（土不重复使用）制样：按四分法至少准备5个试样，分别加入不同水分（按2%～3%含水量递增），拌匀后闷料一夜备用。

2．湿土法（土不重复使用）制样：对于高含水量土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。

保持天然含水量的第一个土样，可立即用于击实试验。

其余几个试样，将土分成小土块，分别风干，使含水量按2%～3%递减。

试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003。

土工试验原始记录试验目的：通过土工试验，对土壤的物理力学性质进行初步测定，为土地利用和工程设计提供参考依据。

试验时间：2024年5月1日试验地点：实验室试验设备：1.土壤含水量测定仪2.杨氏模量仪3.压缩试验仪试验材料：1.取自实际工程现场的土壤样本2.砂子试验过程：1.土壤含水量测定1.取土样本约100g，放入烘箱中以100℃烘干至恒重。

2.取出烘干的土样本，冷却至室温。

3.称取烘干土样本的质量，记录为m14.将称取好的土样本置于密闭器中，加入一定量的甲苯。

5.震动4小时，使土壤充分饱和。

6.取出土样本，将多余的甲苯通过纸巾吸干。

7.称取饱和土样本的质量，记为m28.将土样本放入烘箱中以100℃烘干至恒重。

9.得到烘干后的土样本质量，记为m310.计算土壤含水量：w=(m2-m3)/(m3-m1)。

2.杨氏模量测定1.取一小块土样本，放入池中加水饱和。

2.用细砂填充钢管，在钢管的顶部和底部各放置一个负载传感器，上面负载传感器的负荷不超过500N。

3.通过读数器记录水平刚度随应力的变化。

4.根据杨氏模量的定义，计算杨氏模量。

3.压缩试验1.准备一个圆筒形土样，直径为5厘米，高度为10厘米。

2.在加重机上加载土样，使负荷为0.1MPa。

3.使用千斤顶继续加载土样，记录负荷和变形的关系。

4.根据结果绘制一条压缩曲线。

试验结果：1.土壤含水量：w=15%2.杨氏模量：E=5GPa3.压缩曲线如下：负荷（MPa），变形（mm）------------，-----------0.1，0.20.2，0.40.3，0.60.4，0.80.5，1.0结论：通过本次土工试验，我们初步测定了土壤的物理力学性质。

土壤含水量为15%，属于一定含水量下的标准土壤。

杨氏模量为5GPa，说明土壤的紧密度较高，具有较好的承载能力。

压缩试验中的曲线显示了土壤的压缩性能，随着负荷的增加，土壤的变形也在增加。

以上结果仅为本次试验的初步测定，仍需进一步的试验和分析，以得到更准确的土壤性能参数。

土力学实验指导书齐鲁理工学院试验须知土工试验主要是测定土的物理、力学性质指标，为工程设计、施工提供必要的计算参数和资料。

学习土力学实验是《土力学地基基础》课程教学的一个重要环节，它不仅起着巩固课堂教学，增强对土的工程性质的理解等重要作用，而且是学习试验方法和实验技能的主要途径，培养学生学会分析和解决实际问题的能力。

因此，要求学生必须认真对待每个试验环节，作好试验前的预习和准备，试验后的成果整理和分析。

土的物理力学性质指标很多，试验项目和试验方法也很多，根据各专业的教学要求，本土力学实验指导书仅介绍我校土木有关专业的几个基本教学试验。

目录前言 ................................................................. 错误！未定义书签。

实验一土的粒度成分测定实验 . (4)实验二土的密度、重度、含水量实验 (7)实验三土粒比重实验 (11)实验四粘性土液限、塑性的测定 (13)实验五土的压缩（固结）实验 (17)实验六土的直接剪切试验 (23)实验一土的粒度成分测定实验学时：2学时【实验目的】粒度分析是测定土中各粒组占土总质量百分数的方法，用以了解颗粒大小分配情况，为土的分类及判断土的工程性质、建材选料提供所需的资料。

【实验原理】目前，土的粒度分析一般采用以下两种方法。

（1）筛析法。

适用于颗粒直径小于或等于60mm，大于0.075mm的土。

（2）密度计法。

适用于颗粒直径小于0.075mm的土。

若土中粗细颗粒兼有，则联合使用筛析法和密度计法。

筛析法是利用一套不同孔径的筛，将已知质量的土样，放入按孔径大小依次排列好的筛子顶层，振动筛子，粗粒留在筛子上，细粒漏到下面去，将土分离成与上下两筛孔径相适应的粒组，然后称各筛上剩余土粒的质量，计算出各粒组百分含量。

筛析法操作迅速、设备简单，适用于分析无黏性土和粘性土中大于0.075mm 的各粒组，当土中小于0.075mm的粒组含量超过10%时，则用密度计法分析小于0.075部分的颗粒组成。

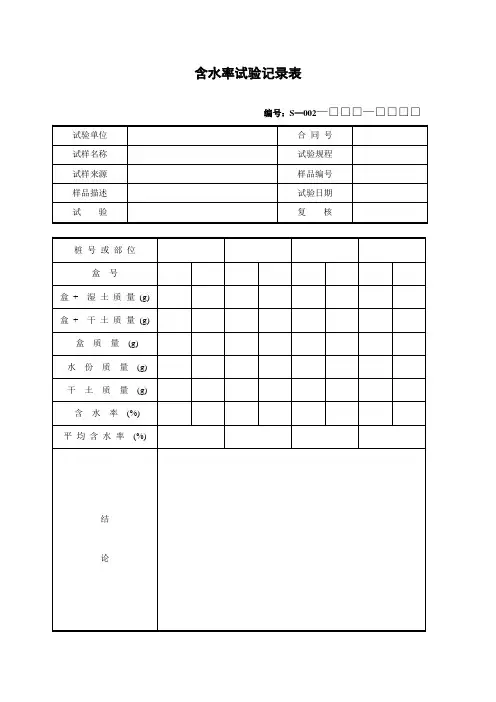

含水率试验记录表编号：S—002—□□□—□□□□压实度检测记录表（灌砂法）编号：S—004—□□□—□□□□土地界限含水量试验记录表（液限塑限联合测定法）编号：S—022—□□□—□□□□土的击实试验记录表(重型)编号：S—024—□□□—□□□□地基承载力检验记录表编号：S—025—□□□—□□□□土的承载比试验（CBR密度记录）编号：S—026—□□□—□□□□石料密度试验记录表编号：S—032—□□□—□□□□石料的毛体积密度、孔隙率试验记录表（蜡封法）编号：S—033—□□□—□□□□石料吸水率试验记录表编号：S—034—□□□—□□□□□石料单轴抗压强度试验记录表编号：S—035—□□□—□□□□□粗集料含泥量、泥块含量试验记录表（筛洗法）编号：S—042—□□□—□□□□粗集料针片状颗粒含量试验记录表（游标卡尺法）编号：S—047—□□□—□□□□集料坚固性试验记录表编号：S—049—□□□—□□□□粗集料堆积密度及空隙率试验记录表编号：S—051—□□□—□□□□集料含水率试验记录表编号：S—052—□□□—□□□□细集料筛分试验记录表（干筛法）编号：S—056—□□□—□□□□通过百分(%)细集料表观密度试验记录表（容量瓶法）编号：S—057—□□□—□□□□细集料含泥量(石粉含量)、泥块含量试验记录表（筛洗法）编号：S—058—□□□—□□□□编号：S—060—□□□—□□□□编号：S—061—□□□—□□□□细集料棱角性试验记录表编号：S—062—□□□—□□□□细集料堆积密度试验记录表编号：S－063—□□□—□□□□矿粉筛分试验记录表编号：S－067—□□□—□□□□矿粉含水率试验记录表编号：S－069—□□□—□□□□路基路面回弹弯沉测定记录表编号：S－133—□□□—□□□□平整度检测记录表（3m直尺）编号：S－134—□□□—□□□□宽度、中线偏位现场检查记录表编号：S－136—□□□—□□□□纵断面高程、横坡度现场检查记录表编号：S－137—路面厚度现场检查记录表编号：S－138—□□□—□□□□编号：S－139—□□□—□□□□回弹法测试原始记录表编号：S－143—□□□—□□□□灌砂筒及标准砂标定记录表编号：S－147—□□□—□□□□试验记录表格目录1、含水率试验记录表2、压实度检验记录表（灌砂法）3、土地界限含水量试验记录表（液限塑限联合测定法）4、土的击试验记录表（重型）5、地基承载力检验记录表6、土的承载比试验（CBR密度记录）7、石料密度试验记录表8、石料的毛体积密度、孔隙率试验记录表（蜡封法）9、石料吸水率试验记录表10、石料单轴抗压强度试验记录表11、粗集料含泥量、泥块含量试验记录表（筛洗法）12、粗集料针片状颗粒含量试验记录表（游标卡尺法）13、集料坚固性试验记录表14、粗集料堆积密度及空隙率试验记录表15、集料含水率试验记录表16、细集料筛分试验记录表（干筛法）17、细集料表观密度试验记录表（容量瓶法）18、细集料含泥量（石粉含量）、泥块含量试验记录表（筛洗法）19、细集料吸水率试验记录表20、细集料砂当量试验记录表21、细集料棱角性试验记录表22、细集料堆积密度试验记录表23、矿粉筛分试验记录表24、矿粉含水率试验记录表25、路基路面回弹弯沉测定记录表26、平整度检测记录表（3m直尺）27、宽度、中线偏位现场检查记录表28、纵段面高程、横坡度现场检查记录表29、路面厚度现场检查记录表30、路基边坡现场检查记录表31、回弹法测试原始记录表32、灌砂筒及标准砂标定记录表。

实验一土壤含水量的测定一、测定意义严格地讲，土壤含水量应称作土壤含水率，因其所指的是相对于土壤一定质量或容积个的水量分数或百分比，而不是土壤所含的绝对水量。

土壤含水量的多少，直接影响土壤的固、液、气三相比，以及土壤的适耕性和作物的生长发育。

因此在农业生产中，需要经常了解田间土壤含水量，以便适时灌溉或排水，保证作物生长对水分的需要，并利用耕作予以调控．达到高产丰收的目的。

二、方法选择的依据土壤含水量目前常用的测定方法有：烘干法、中子法、γ射线法和TDR法(又称时域反射仪法)。

其中后二种方法需要待别的仪器，有的还需—定的防护条件，这里不再作详细介绍，只介绍较为简便的烘干法、酒精燃烧法和野外测定法。

三、土壤含水量(自然含水量)的测定（一）实验室烘干法测定烘干法的优点是简单、直观，缺点是采样会干扰田间土壤水的连续性，取样后在田间留下的取样孔(尽管可埂实)，会切断作物的某些根并影响土地水分的运动。

烘干法的另一个缺点是代表性差。

田间取样的变异系数为l0％或更大，造成这么大的变异，主要是由于土壤水在团间分布不均匀所造成的。

影响土壤水在田间分布不均匀的因素主要有土塌质地、结构以及不同作物根系的吸水作用和植冠对降雨的截留等。

尽管如此，烘干法还是被看成测定土壤水含量的标准方法。

为避免取样误差，最好按上坟基质特征如土地质地和结构分层取样．而不是按固定间隔深度采样。

1．方法原理土壤中所含的水分在105-110℃条件下能汽化，变成水蒸汽而脱离土壤。

2．仪器设备烘箱、铝盒、取土钻、台秤。

3．操作步陈(1)将铝盒擦净，烘干冷却，称重(可用感量0.1g台秤)。

(2)田间取土15-20g装入已知重量的铝盒中，到室内称重，记录土样的湿质量m t，置于105-110℃烘箱中6—8h至恒重，然后测定烘干土样，记录土样的干质量m s。

4．结果计算(2)根据公式θm=m w／m s×100％，计算土样含水量，其中：m w= m t-m s，θm表示土样的质量含水率，习惯上又称为质量含水量。

土力学与地基基础实验报告二零年目录实验一土的密度试验实验二土的含水量实验实验三土的液、塑限实验实验四土的直接剪切试验年级班号姓名同组姓名实验日期年月日实验一土的密度试验一、实验目的二、测定土样的密度, 以了解土体的疏密状态。

三、实验原理四、密度是指土的单位体积质量, 用ρ表示, ρ= , 实验室常用g/cm³为单位。

五、实验仪器环刀、天平、修土刀、钢丝锯、凡士林等。

六、试验方法及步骤1.实验的方法有环刀法、腊封法、灌水法、灌砂法, 本实验采用环刀法。

2.将环刀内壁擦净, 并涂抹一层凡士林, 同时记下环刀号码。

3.取实验制备的土样, 将环刀的刃口向下放在土面上, 然后将环刀垂直下压, 边压边切削, 到土样上端伸出环刀为止, 削去两端余土修平。

五、擦净环刀外壁, 称出环刀加土的质量, 准确到0.1g六、实验记录及数据处理密度试验记录表六、误差分析及问题讨论年级班号姓名同组姓名实验日期年月日实验二土的含水量实验一、实验目的二、测定土的含水量, 它是计算土的干密度、孔隙比、饱和度等的必要指标。

三、实验原理四、含水量是土的基本物理量指标之一, 是指试样在105~110℃下烘干到恒量时所失去的水质量与干土质量的比值, 用百分比表示。

五、仪器设备（学生可根据需要自己选定）烘箱、天平、干燥器、铝盒、削土刀和匙等。

六、试验方法及步骤1.含水量试验方法有烘干法、酒精燃烧法以及炒干法等。

其中以烘干法为室内试验的标准方法, 本次试验采用烘干法。

2.取具有代表性试样, 放入铝盒内, 称量湿土质量, 精确到0.01g。

五、将盒置于烘箱内, 在105~110℃的恒温下烘干, 烘干时间对粘性土不得少于8小时, 对沙土不得少于6小时, 对含有机质超过5％的土, 应将温度控制在65~70℃的恒温下烘干。

六、将称量盒从烘箱中取出, 称干土质量, 精确到0.01g。

七、试验记录及数据处理含水量试验记录表八、误差分析及问题讨论年级班号姓名同组姓名实验日期年月日实验三土的液限、塑限实验一、实验目的二、测定土的液限和塑限, 与天然含水量实验结合, 可用以计算土的塑性指数和液性指数, 并作为粘性土分类以及估算地基土承载力的一个依据。
