建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

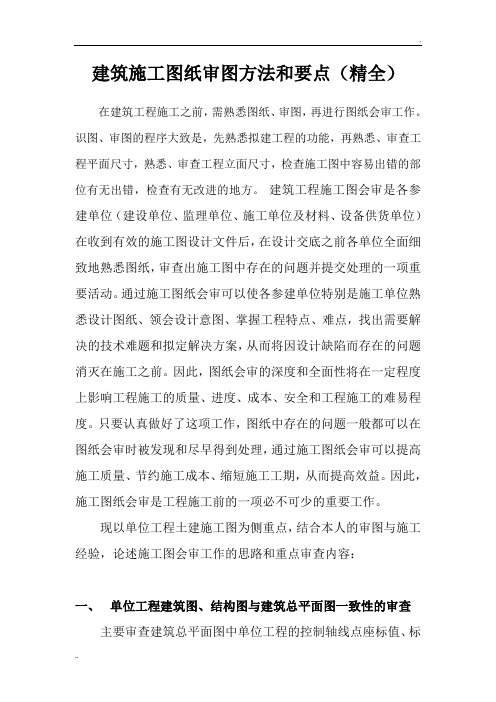

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。

建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。

通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作。

现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

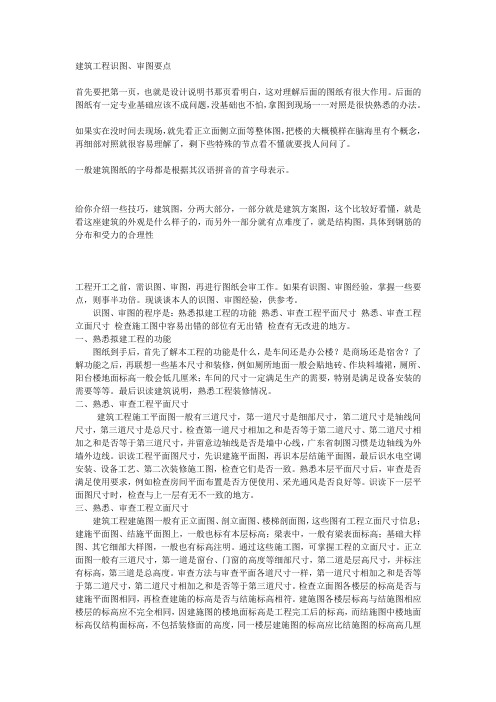

建筑工程识图、审图要点首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。

后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。

如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。

一般建筑图纸的字母都是根据其汉语拼音的首字母表示。

给你介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。

建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。

通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作。

现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。

经验告诉你如何识图、审图工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。

识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。

建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。

通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。

只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。

因此，施工图纸会审是工程施工前的一项必不可少的重要工作。

现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。

总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。

处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。

另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。

二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。
