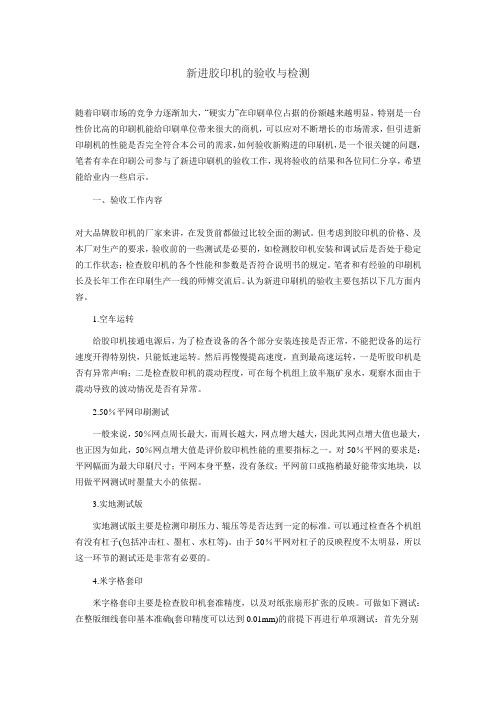

新进胶印机的验收与检测随着印刷市场的竞争力逐渐加大，“硬实力”在印刷单位占据的份额越来越明显，特别是一台性价比高的印刷机能给印刷单位带来很大的商机，可以应对不断增长的市场需求，但引进新印刷机的性能是否完全符合本公司的需求，如何验收新购进的印刷机，是一个很关键的问题，笔者有幸在印刷公司参与了新进印刷机的验收工作，现将验收的结果和各位同仁分享，希望能给业内一些启示。
一、验收工作内容对大品牌胶印机的厂家来讲，在发货前都做过比较全面的测试。
但考虑到胶印机的价格、及本厂对生产的要求，验收前的一些测试是必要的，如检测胶印机安装和调试后是否处于稳定的工作状态；检查胶印机的各个性能和参数是否符合说明书的规定。
笔者和有经验的印刷机长及长年工作在印刷生产一线的师傅交流后。
认为新进印刷机的验收主要包括以下几方面内容。
1.空车运转给胶印机接通电源后，为了检查设备的各个部分安装连接是否正常，不能把设备的运行速度开得特别快，只能低速运转。
然后再慢慢提高速度，直到最高速运转，一是听胶印机是否有异常声响；二是检查胶印机的震动程度，可在每个机组上放半瓶矿泉水，观察水面由于震动导致的波动情况是否有异常。
2.50％平网印刷测试一般来说，50％网点周长最大，而周长越大，网点增大越大，因此其网点增大值也最大，也正因为如此，50％网点增大值是评价胶印机性能的重要指标之一。
对50％平网的要求是：平网幅面为最大印刷尺寸；平网本身平整，没有条纹；平网前口或拖梢最好能带实地块，以用做平网测试时墨量大小的依据。
3.实地测试版实地测试版主要是检测印刷压力、辊压等是否达到一定的标准。
可以通过检查各个机组有没有杠子(包括冲击杠、墨杠、水杠等)。
由于50％平网对杠子的反映程度不太明显，所以这一环节的测试还是非常有必要的。
4.米字格套印米字格套印主要是检查胶印机套准精度，以及对纸张扇形扩张的反映。
可做如下测试：在整版细线套印基本准确(套印精度可以达到0.01mm)的前提下再进行单项测试：首先分别用不同的速度进行印刷，检查套印精度是否变化；然后印刷100张左右80g／m2纸张，观察薄纸印刷的散尾情况，因为散尾与纸张本身性能有关．只能作为一种参考。

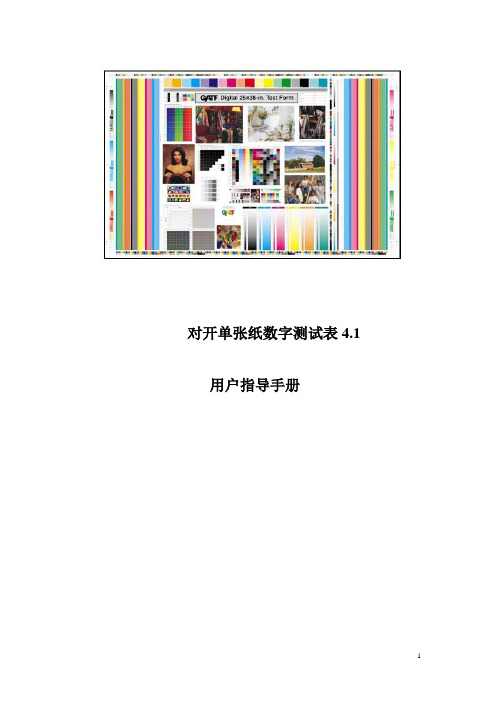

对开单张纸数字测试表4.1 用户指导手册目录一、概述 (4)1.1 测试表的目的 (5)1.2 印刷机的测试规划 (6)1.3 材料的测试 (7)1.4 印刷机测试程序 (9)1.5 印品分析程序 (11)二、用于评价的测试标版 (12)2.1信息块 (12)2.2分辨力测试线对标 (13)2.3 GATF Merritt 数字印版控制标 (13)2.4数字阶级标 (15)2.5星标 (17)2.6图像定位测试标 (18)2.7斑点测试标 (19)2.8灰平衡导表 (20)2.9三色灰度条 (21)2.10数码打样比较标版 (22)2.11 转移网格 (26)2.12 色彩校正测试块 (27)2.13油墨覆盖率标版 (27)2.14 渐变条和二十级色调梯尺 (28)2.15网点尺寸比较标版 (29)2.16扫描型灰平衡测试条 (29)2.17 扫描式色调梯尺 (30)2.18 扫描型IT8.7/3基本数据集 (31)2.19 实地墨色条带 (31)2.20六色单行测控条 (32)2.21六色双行测控条 (33)2.22 IT8.7/3基本数据集 (34)2.23 GATF/RHEM 光照指示标 (34)三、色彩复制的测试 (36)3.1 暗调稿/红色沙发 (36)3.2 高调稿/婚纱 (37)3.3人物组图/画图少年 (38)3.4 女性肖像 (38)3.5 中性灰 (39)3.6 色域/水果 (39)3.7 记忆色/带屋顶的桥......................................................................... 错误！未定义书签。
四、印品属性分析 (42)4.1 色彩测量仪器 (42)4.2实地密度 (43)4.3 网点扩大 (47)4.4 印刷反差 (50)4.5 油墨叠印率 (51)4.6同心六角形分析法 (52)4.7 彩色复制 (53)一、概述美国印刷技术基金会(GA TF)的对开（25*38英寸）单张数字纸测试表4.1版是获得广泛认可的GATF 25*38英寸测试数字版本。

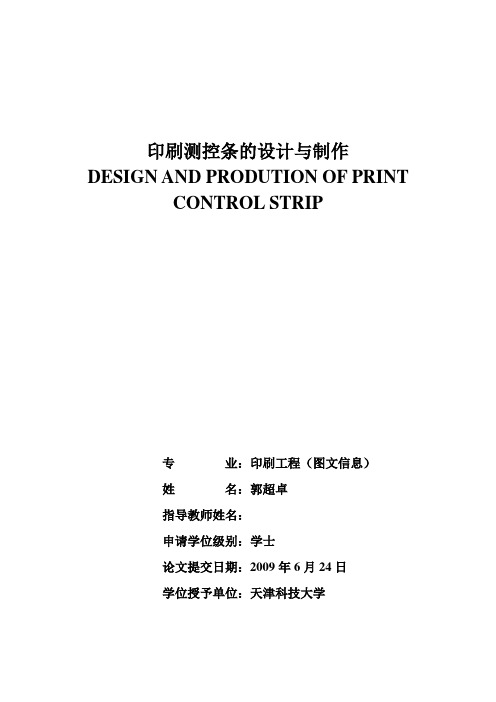

印刷测控条的设计与制作DESIGN AND PRODUTION OF PRINTCONTROL STRIP专业：印刷工程（图文信息）姓名：郭超卓指导教师姓名：申请学位级别：学士论文提交日期：2009年6月24日学位授予单位：天津科技大学摘要当今印刷业随着科学技术的进步，产生了前所未有的空前发展，随着印刷方式的多样化、自动化以及不断提高的产品质量要求，在印刷过程中正确判断印刷机的状态并对印刷产品的质量进行有效的客观评价和控制就显得格外的重要。
而今后印刷业将会以数据化、标准化、规范化作为生产作业和管理的主要先导。
本文通过学习印刷质量控制管理理论和质量检测理论，分析影响平版印刷品质量和设备性能的因素，在熟悉了传统型印刷测控条的设计与制作过程之后，充分理解各部分功能块的原理，确定适合制版和印刷的控制要素。
之后再学习图形制作软件；自己动手在计算机上设计并制作印刷测控条；在传统打样机或传统印刷机上印刷，检验测控条的精确性。
根据测控条上各组块的不同的功能深入思考其原理，然后学习图像处理软件进行制作，来实现理论与实践的结合，最终做出一个完整的包含各种功能组块的测控条，进行质量效果分析评价。
通过最终所测得的数据表明：本文所涉及开发的传统型测控条不能够有效的检测实地密度和叠印率，对于网点增大可以较好的反应；通过观察能够直接渐变的检测网点变形、重影、套印不准等。
关键词：质量检测；测控条；数据测量ABSTRACTWith today's printing industry, scientific and technological progress, resulting in an unprecedented unprecedented development, with the diversity of printing, automation and increasing product quality requirements, in the printing process, the state press and the right to judge the quality of printed products effective and objective evaluation and control is of paramount importance. The printing industry will be the future of data, standardization, standardization of production operations and management as the main guide.In this paper, the printing quality control study of quality management theory and detection theory, analysis on the offset printing quality and device performance of the factors in the familiar traditional print control strip of the design and production process, the full understanding of the principle parts of function blocks to determine the appropriate plate making and printing of the control elements. After studying graphic production software; it-yourself computer design and production of print control strip; in the traditional or conventional printing press printing proofer to test the accuracy of measurement and control section. Under the control strip on the block in each group think about their different functions in-depth principle and then learn image processing software to create, to achieve the combination of theory and practice, ultimately to make a complete feature set includes various pieces of control strip, the quality analysis and evaluation of results. Measured by the final data showed that: in this paper involves the development of the traditional monitoring and control shall not be able to effectively detect the field density and trapping rate of increase for network can be a better response; by observing the network can directly detect gradual deformation, re- video, overlay, etc. are not allowed.Key words: quality inspection; control strip; data measurement目录1前言 (1)1.1研究背景 (1)1.2 研究目的和意义 (3)1.3 研究内容 (3)2 印刷质量控制理论 (4)3测控条设计方法及内容 (8)3.1 设计思路及使用方法 (8)3.2测控条各功能块设计 (10)3.3 传统印刷测控条的印刷条件 (18)3.4印刷参数的仪器测试 (18)3.5数据测量及主观评价 (19)3.6主观评价 (26)4结果与讨论 (27)4.1实地密度的数据分析与讨论 (27)4.2 网点变形与重影的分析与讨论 (27)4.3套准的检测与讨论 (27)4.4线性分辨率的分析与讨论 (27)4.5叠印率的分析与讨论 (28)4.6网点增大的分析与讨论 (28)4.7灰平衡的分析与讨论 (28)5 结论 (29)6.展望与不足 (30)参考文献 (31)致谢 (32)1前言1.1 研究背景1.1.1 国内研究现状目前，我国印刷企业中应用测控条及测量仪器来进行质量管理，实现与国际先进水平接轨的企业还不是很多，或者说能够熟练运用的还不是很多。
GATF印版控制条是一种非常精确的用于印刷复制过程中检测、校准和图像质量监测的测试工具，它包含众多的设计单元，不仅可以用于对制版的评价，而且还可以用于评价晒版及相关的印刷过程。
GATF印版控制条包含一个连续调的梯尺和一些高反差单元。
GATF印版控制条的尺寸为0.53×6.08英寸(13.5×154.4mm)，符合目前最常见印刷控制条的设计。
该控制条周围环绕1英寸的空白膜片，使其便于处理和在印版上定位。
正确使用印版控制条可以更好地获得印版和其他印刷材料曝光的一致性，而且还可以检测曝光水平，解像力，锐度和网点扩大等，同时还能够反映出图像的光晕和非均匀性等问题。
GATF印版控制条（PCT）的成像是伴随着监测制版的生产而产生的。
通常控制条都晒于印版上，并且处于印版的拖梢部位。

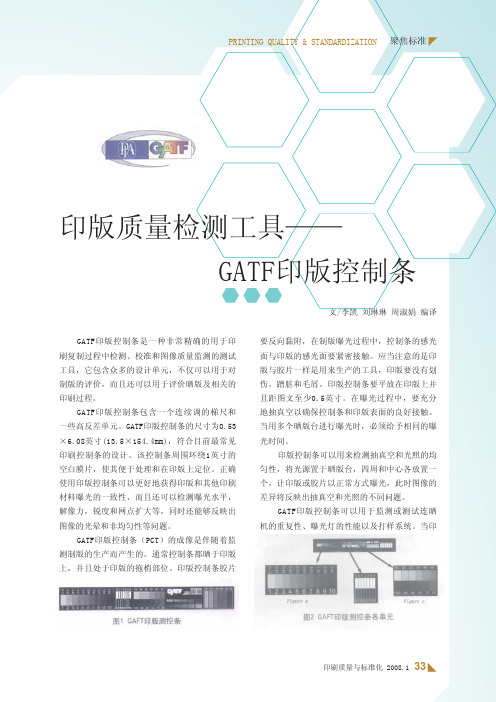

印版控制条胶片文/李凯 刘琳琳 周淑娟 编译印版质量检测工具——GATF印版控制条要反向黏附，在制版曝光过程中，控制条的感光面与印版的感光面要紧密接触。
应当注意的是印版与胶片一样是用来生产的工具，印版要没有划伤，蹭脏和毛屑。
印版控制条要平放在印版上并且距图文至少0.5英寸。
在曝光过程中，要充分地抽真空以确保控制条和印版表面的良好接触。
当用多个晒版台进行曝光时，必须给予相同的曝光时间。
印版控制条可以用来检测抽真空和光照的均匀性，将光源置于晒版台，四周和中心各放置一个，让印版或胶片以正常方式曝光，此时图像的差异将反映出抽真空和光照的不同问题。
GATF印版控制条可以用于监测或测试连晒机的重复性、曝光灯的性能以及打样系统。
当印图1 GAFT印版测控条图2 GAFT印版测控条各单元聚焦标准33印刷质量与标准化 2008.1PRINTING QUALITY & STANDARDIZATION版上晒制好控制条后，就可以按如下方式进行分析了。
连续调单元：连续调梯尺临界梯级的好坏可以反映出印版的曝光水平（如图2a所示）。
对于阴图型印版，关键是在图像建立和清晰前形成完整的实地块。

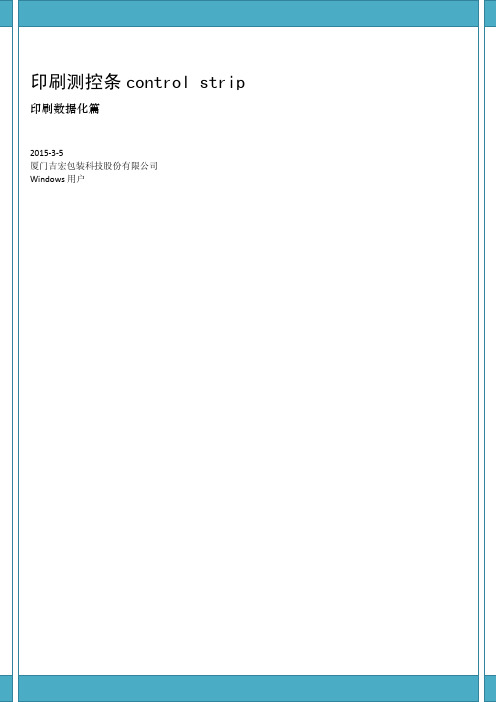

印刷测控条control strip 印刷数据化篇2015-3-5厦门吉宏包装科技股份有限公司Windows用户色控条的种类很多，但是色控条的作用无非是检测实地密度值、印刷灰平衡、网点滑动或重影、网点扩大值、叠印率这几个作用，我认为应有适合自己印刷厂的色控条并能够使印刷人员掌握并使用才是重要的。
瑞士的布鲁纳尔（Brunner）测控条，瑞士的格雷达（GRETAG ）测控条，美国GATF 的数目与彩色密集块测控条，德国的佛格拉（FOGRA ）测控条，日本的FUJI 晒版测控条，以及瑞士和德国共同制作的UGRA/FOGRA 数字测控条等。
布鲁纳尔（Brunner ）测控条，GATF 星标，佛格拉（FOGRA ）我们先了解几个术语，密度、网点扩大率这几个术语在印前部分已经有解释，这里不再解释了，灰平衡我们还比较陌生，灰平衡是指黄、品红和青三个色版按不同网点面积率比例在印刷品上生成中性灰。
色控条种类最常用的三种色控条GATF 星标 引言佛格拉（FOGRA ）什么叫灰平衡(balance)如C50 M40Y40叠印出来的灰与K50%相比较接近。
在彩色印刷中，后一色油墨在前一色油墨膜层上的附着，叫做油墨的叠印，也叫油墨的乘载转移。
叠印率也叫做油墨的受墨力，是度量油墨叠印程度的物理量。
叠印率的数值越高，叠印效果就越好。
GMI 叠印率要求 红85%、 绿90% 蓝90%。
通过对这部分划的密度测量可以计算出叠印率X-Rite 爱色丽528来测叠印率的方法①择叠印测试：在主菜单中加亮“叠印”选项，按进入键进入，进入后，再加亮“叠印”，按进入键就可以在“叠印”和“叠印减去标准”两项中选择数据测量形式，选好后就可以按上下键回到测试。
②选择叠印公式：在叠印的测试状态下，用上下键加亮“选项”→按进入键→选择叠印公式，叠印公式有三种，贝雷斯(GATF)叠印公式，新闻纸印刷叠印公式，布鲁那叠印公式。
选中一个，把它加亮，按退出键回到测试状态。
印刷测控条control strip 印刷数据化篇2015-3-5厦门吉宏包装科技股份有限公司Windows用户色控条的种类很多，但是色控条的作用无非是检测实地密度值、印刷灰平衡、网点滑动或重影、网点扩大值、叠印率这几个作用，我认为应有适合自己印刷厂的色控条并能够使印刷人员掌握并使用才是重要的。
瑞士的布鲁纳尔（Brunner）测控条，瑞士的格雷达（GRETAG ）测控条，美国GATF 的数目与彩色密集块测控条，德国的佛格拉（FOGRA ）测控条，日本的FUJI 晒版测控条，以及瑞士和德国共同制作的UGRA/FOGRA 数字测控条等。
布鲁纳尔（Brunner ）测控条，GATF 星标，佛格拉（FOGRA ）我们先了解几个术语，密度、网点扩大率这几个术语在印前部分已经有解释，这里不再解释了，灰平衡我们还比较陌生，灰平衡是指黄、品红和青三个色版按不同网点面积率比例在印刷品上生成中性灰。
色控条种类最常用的三种色控条GATF 星标 引言佛格拉（FOGRA ）什么叫灰平衡(balance)如C50 M40Y40叠印出来的灰与K50%相比较接近。
在彩色印刷中，后一色油墨在前一色油墨膜层上的附着，叫做油墨的叠印，也叫油墨的乘载转移。
叠印率也叫做油墨的受墨力，是度量油墨叠印程度的物理量。
叠印率的数值越高，叠印效果就越好。
GMI 叠印率要求 红85%、 绿90% 蓝90%。
通过对这部分划的密度测量可以计算出叠印率X-Rite 爱色丽528来测叠印率的方法①择叠印测试：在主菜单中加亮“叠印”选项，按进入键进入，进入后，再加亮“叠印”，按进入键就可以在“叠印”和“叠印减去标准”两项中选择数据测量形式，选好后就可以按上下键回到测试。
②选择叠印公式：在叠印的测试状态下，用上下键加亮“选项”→按进入键→选择叠印公式，叠印公式有三种，贝雷斯(GATF)叠印公式，新闻纸印刷叠印公式，布鲁那叠印公式。
选中一个，把它加亮，按退出键回到测试状态。
印刷测试版的制作及说明为达到能较客观、真实地反映被测纸张的印刷适用性的目的，在设计印刷适性测试版时，把着眼点放在注重印刷后的样张视觉效果上。
在测试项目的选择上主要选择了针对自然图像复制效果的测试项目，包括图像中典型的人物肤色、茶色调、暗绿色调、高调、中间调、暗调、细微层次、清晰度、几何图形、渐变色调、非彩色结构等目测评价项目。
除了评价视觉效果外，还应选择与印刷适性有关的印刷工艺控制指标，如反射密度、网点增大值、叠印率、色度值、印刷相对反差值(K值)、小网点再现、纸张透印密度等。
这些指标可用专用测试仪器进行测量，可以通过物理量来描述、评价被测纸张的印刷适性，排除了人为因素造成的误差，较为科学。
另外，从评价印刷产品质量的角度出发，设计了套准、几何尺寸变形、外观、文字、平网、渐变网合成、分辨力等测试、评价项目，以便更全面、客观、真实地评价被测纸张的印刷适性。
我选用了一张lena图和几张ISO400标准图像。
在数字图像处理中，Lena（Lenna）是一张被广泛使用的标准图片，特别在图像压缩的算法研究中。
用这幅图，是因为这图的各个频段的能量都很丰富：即有低频（光滑的皮肤），也有高频（帽子上的羽毛），很适合来验证各种算法）这幅图像的0-255的像素分布均匀, 这副图像确实具有代表性,纹理丰富并且分布合理。
然而，这张图片背后的故事是颇有意思的，很多人都抱有学究都是呆子的看法，然而Lena对此就是一个有力的驳斥。
lena（lenna）是一张于1972年11月出版的Playboy的中间插页，在这期杂志中使用了“Lenna”的拼写，而实际莉娜在瑞典语中的拼写是“lena”。
1973年6，7月间，南加州大学信号图像处理研究所的副教授Alexander和学生一起，为了一个同事的学会论文正忙于寻找一副好的图片。
他们想要一副具有良好动态范围的人的面部图片用于扫描。
不知是谁拿着一本Playboy走进研究室。
由于当时实验室里使用的扫描仪（Muirhead wirephoto scanner）分辨率是100行/英寸，试验也仅仅需要一副512X512的图片，所以他们只将图片顶端开始的5.12英寸扫描下来，切掉肩膀一下的部分。
VRS）是进行图像转移控制的基本要素，控制印版
的稳定性，使数字印版的生产程序标准化。
VRS中包含成对的粗网线参
PostScript Control Strip PostScript Control Strip PostScript Control Strip PostScript Control Strip
PostScript Control Strip PostScript Control Strip
网目调梯尺块，确定和
PostScript Control Strip
六个圆内分别采用（1
用于检查成像质量和曝光是否正确。
模块1
模块2
GATF星标网点扩大过度的星标印刷网点变形的星标网点重影的星标
第一段是实地段，第二段是25线/英寸的粗网点段，网点面积为50% ，第三段150线/英寸是细网点测微段。
图
布鲁纳尔50 %细网测微段放大示意图
13为实心点，其余
13个实心点
两排之间是一排从空心点中取出的小点
两排之间是一排从空心点中取出的十字线
50%的方网点
新增75%网点。
