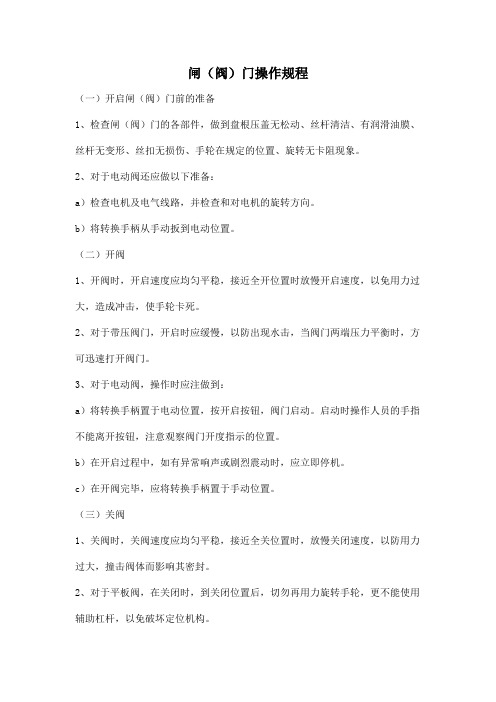

闸（阀）门操作规程
（一）开启闸（阀）门前的准备
1、检查闸（阀）门的各部件，做到盘根压盖无松动、丝杆清洁、有润滑油膜、丝杆无变形、丝扣无损伤、手轮在规定的位置、旋转无卡阻现象。
2、对于电动阀还应做以下准备：
a）检查电机及电气线路，并检查和对电机的旋转方向。
b）将转换手柄从手动扳到电动位置。
（二）开阀
1、开阀时，开启速度应均匀平稳，接近全开位置时放慢开启速度，以免用力过大，造成冲击，使手轮卡死。
2、对于带压阀门，开启时应缓慢，以防出现水击，当阀门两端压力平衡时，方可迅速打开阀门。
3、对于电动阀，操作时应注做到：
a）将转换手柄置于电动位置，按开启按钮，阀门启动。
启动时操作人员的手指不能离开按钮，注意观察阀门开度指示的位置。
b）在开启过程中，如有异常响声或剧烈震动时，应立即停机。
c）在开阀完毕，应将转换手柄置于手动位置。
（三）关阀
1、关阀时，关阀速度应均匀平稳，接近全关位置时，放慢关闭速度，以防用力过大，撞击阀体而影响其密封。
2、对于平板阀，在关闭时，到关闭位置后，切勿再用力旋转手轮，更不能使用辅助杠杆，以免破坏定位机构。
3、电动阀在关闭时，应按以下操作进行：
a）将转换手柄置于电动位置，按关闭按钮，阀门启动。
阀门关闭过程中，操作人员的手指不能离开按钮，同时要观察阀门开度和指示器的位置。
b）如行程控制和超扭矩控制器已做过调整，阀门可运行到关闭状态；如未做过调整，应根据阀门开度指示器的指示，在阀门未关闭前停机，然后手摇至关闭状态。
c）关闭过程中，如有异常响声和剧烈震动，应立即停机。
d）阀门关闭后，将转换手柄置于手动位置。
防水闸门操作规程-190m运输大巷防水闸门操作规程一、闸门关闭操作流程1、闸门正常关闭操作:第一步:关闭杂物箅子门。
第二步:顺时针拧动旋钮开关“油泵1”(或“油泵2”)。
第三步:按下“轨道开”按钮，活动轨打开到位后，松开按钮。
第四步:按“闸门关闭”按钮，闸门关闭到位后，松开按钮。
第五步:迅速关闭放水管高压阀门。
闸门关闭完毕。
2、闸门应急关闭操作(停电或紧急情况下):第一步:关闭杂物箅子门。
第二步:顺时针拧动紧急操作把手至90?。
第三步:迅速关闭放水管高压阀门闸门关闭完毕。
二、闸门开启操作流程第一步:先打开放水管高压阀门。
第二步:顺时针拧动旋钮开关“油泵1”(或“油泵2”)。
第三步:按下“闸门开启”按钮，闸门开启到位后，松开按钮。
第四步:按下“轨道关”按钮，活动轨关闭到位后，松开按钮。
闸门开启完毕。
三、注意事项1、闸门紧急操作把手非紧急情况下严禁随意操作。
2、油泵1、油泵2，严禁同时打开。
3、平时检修做闸门关闭实验时，只能用电控操作，严禁用蓄能器应急操作。
4、蓄能器压力必须保持在10,13Mpa，压力低于10Mpa时，必须给蓄能器增压。
增压时，先顺时针拧动旋钮开关“油泵1”(或“油泵2”)，然后顺时针拧动“溢流阀”旋钮开关至右边位置，再按下“闸门开启”按钮，达到10,13Mpa时，松开按钮，蓄能器增压完毕，最后再把“溢流阀”旋钮开关拧回左边位置。
-178m北总回风巷防水闸门操作规程一、闸门关闭操作流程1、闸门正常关闭操作:第一步:顺时针拧动旋钮开关“油泵1”(或“油泵2”)。
第二步:按下“闸门提升”按钮，提升到位后，松开按钮。
第三步:按下“门托退出”按钮，退出到位后，松开按钮。
第四步:按下“闸门放回”按钮，闸门关闭到位后，松开按钮。
第五步:迅速关闭放水管高压阀门。
闸门关闭完毕。
2、闸门应急关闭操作(停电或紧急情况下):第一部:顺时针拧动紧急操作把手至90?，第二步:迅速关闭放水管高压阀门。
闸门关闭完毕。

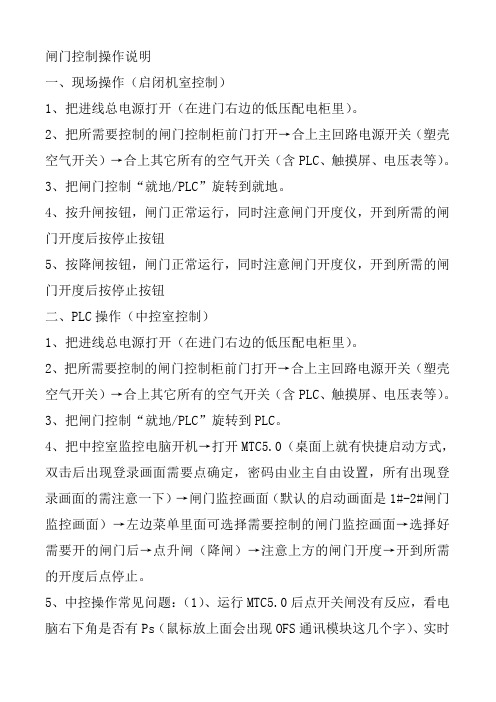

闸门控制操作说明一、现场操作（启闭机室控制）1、把进线总电源打开（在进门右边的低压配电柜里）。
2、把所需要控制的闸门控制柜前门打开→合上主回路电源开关（塑壳空气开关）→合上其它所有的空气开关（含PLC、触摸屏、电压表等）。
3、把闸门控制“就地/PLC”旋转到就地。
4、按升闸按钮，闸门正常运行，同时注意闸门开度仪，开到所需的闸门开度后按停止按钮5、按降闸按钮，闸门正常运行，同时注意闸门开度仪，开到所需的闸门开度后按停止按钮二、PLC操作（中控室控制）1、把进线总电源打开（在进门右边的低压配电柜里）。
2、把所需要控制的闸门控制柜前门打开→合上主回路电源开关（塑壳空气开关）→合上其它所有的空气开关（含PLC、触摸屏、电压表等）。
3、把闸门控制“就地/PLC”旋转到PLC。
4、把中控室监控电脑开机→打开MTC5.0（桌面上就有快捷启动方式，双击后出现登录画面需要点确定，密码由业主自由设置，所有出现登录画面的需注意一下）→闸门监控画面（默认的启动画面是1#-2#闸门监控画面）→左边菜单里面可选择需要控制的闸门监控画面→选择好需要开的闸门后→点升闸（降闸）→注意上方的闸门开度→开到所需的开度后点停止。
5、中控操作常见问题：（1）、运行MTC5.0后点开关闸没有反应，看电脑右下角是否有Ps（鼠标放上面会出现OFS通讯模块这几个字）、实时数据服务器（RDC），如果有点Ps右键显示通讯窗口，出现窗口后看是否有浅绿色跟蓝色的报文快速刷新，在点实时数据服务器右键显示窗口，在窗口左边点s7 315-PLC通道（第一个PLC通道是1#闸门控制柜的PLC通讯，以此类推到第7行则是后台与7#闸门控制柜PLC的通讯信息），右边点遥信看遥信0里面的值是多少，如果是1则表示通讯是成功的，如果是0则是通讯失败的。
6、如通讯成功无法控制，检查启闭机房控制柜里的电源是否都有送上，控制模式是否切换到PLC控制，。
7、如通讯失败无法控制，问题则出在启闭机房、中控室，检查电源是否都有送上，进门右边的配电柜下面第二个空气开关是否跳开（下面接有白色的线，此开关为闸门所有监控电源、启闭机通讯光纤收发器电源、视频传输光端机电源，传输设备放在4#、7#闸门控制柜里），看光纤收发器的指示灯（一般是电源灯红色、link灯绿色、插得网线口是否有黄色、绿色的亮起），检查中控的公用LCU里面交换机是否有灯亮起，如都没问题则需控制柜的PLC，后台监控电脑重新启动。
闸门启闭机的运行操作规程(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March闸门启闭机的运行操作1运行前的检查1.卷扬式启闭系统(1)水闸建筑物有无影响机电设备运行的沉陷、裂缝。
(2)闸门滑轮、导向轮是否转动灵活，有通气阀的闸门通气阀是否正常。
(3)闸门有无影响启闭的变形，配重是否完整、固定。
(4)闸门止水部件是否完整、有无变形，压板螺丝有无缺失和松动。
(5)闸门槽有无影响启闭的明显变形；门槽埋件与混凝土浇筑连接部位有无明显裂缝。
(6)启闭机转动部分是否转动灵活，开式齿轮、齿轮箱、轴承润滑是否正常。
联轴器间隙、同心度是否符合标准。
(7)钢丝绳防锈养护是否完好，缠绕是否符合标准，断股是否超过标准要求。
(8)电动机接线是否完好，配电及控制、保护、信号、指示器件等功能是否正常，外壳接地是否可靠，接线端子接线是否牢固、排列规范。
(9)闸门开度指示仪、负荷限制器、主令控制器是否按要求进行调试。
(10)机房内检修孔、通气孔、人行爬梯的安全防护设施是否完整可靠。
(11)机房内的安全消防设施配备是否完善，检修工具、备品备件是否满足运行需要。
2.液压式启闭机系统液压式启闭机除进行上述相关检查外，尚应进行以下检查：(1)液压启闭机油箱油位是否正常，油质是否合格。
(2)油泵及溢流阀、换向阀、节流阀、平衡阀、测量表计、压力继电器及蓄能器等液压元件功能是否完好。
(3)液压系统有无渗漏油现象。
(4)线形位移传感器是否指示准确。
2 闸门启闭系统的操作运用1.操作的基木要求(1)闸门启闭机操作人员必须熟悉所要操作设备的性能和应用环境，掌握机电设备的操作万法。
(2)闸门启闭机的启闭必须按调度指令进行，严禁随意启闭。
(3)操作人员在操作前应对机电设备进行相关检查。
(4)操作人员必须严格按照操作程序进行操作。
(5)闸门启闭机的操作必须两人进行，其申一人操作，一人监护。
YF-ED-J9996
可按资料类型定义编号
手动闸门操作规程实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
手动闸门操作规程实用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
一、接受调度指令，认真做好记录并经核
对无误后，再上闸操作。
二、闸门启动前，值班人员要对启闭设
备、钢丝绳、闸门进行检查，无异常现象，方
可启闭闸门。
三、值班人员集中精力，操作不得和他人
闲谈，要特别注意防止发生意外。
在操作时如
遇异常情况，应立即停止启闭进行检查。
四、闸门的升降，严格限位操作，当闸门
接近最大开度或关闭接近闸底坎时，要及时停
止启闭。
五、严禁非操作人员上闸操作，严禁酒后操作。
六、在闸门操作过程中，要注意闸门板的平稳，防止倾斜、脱轨，如发现设备有故障，应及时处理，故障较大不能处理时，要立即向主管领导汇报，进行处理，并做好记录。
七、操作完毕后，对启闭机再巡视一次，如无异常，将扳手放置固定位置打扫完卫生后，锁好机房门。
八、闸门启闭操作完毕，要报告处、所调度。

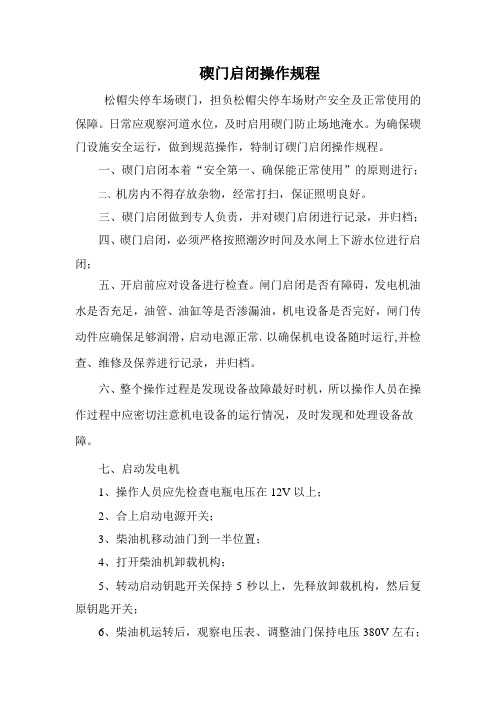

碶门启闭操作规程松帽尖停车场碶门，担负松帽尖停车场财产安全及正常使用的保障。
日常应观察河道水位，及时启用碶门防止场地淹水。
为确保碶门设施安全运行，做到规范操作，特制订碶门启闭操作规程。
一、碶门启闭本着“安全第一、确保能正常使用”的原则进行；二、机房内不得存放杂物，经常打扫，保证照明良好。
三、碶门启闭做到专人负责，并对碶门启闭进行记录，并归档；四、碶门启闭，必须严格按照潮汐时间及水闸上下游水位进行启闭；五、开启前应对设备进行检查。
闸门启闭是否有障碍，发电机油水是否充足，油管、油缸等是否渗漏油，机电设备是否完好，闸门传动件应确保足够润滑，启动电源正常，以确保机电设备随时运行,并检查、维修及保养进行记录，并归档。
六、整个操作过程是发现设备故障最好时机，所以操作人员在操作过程中应密切注意机电设备的运行情况，及时发现和处理设备故障。
七、启动发电机1、操作人员应先检查电瓶电压在12V以上；2、合上启动电源开关；3、柴油机移动油门到一半位置；4、打开柴油机卸载机构；5、转动启动钥匙开关保持5秒以上，先释放卸载机构，然后复原钥匙开关；6、柴油机运转后，观察电压表、调整油门保持电压380V左右；7、切断启动电源开关；八、启动闸门电机（按绿色开启按钮）1、观察电机是否正常运转，传动螺杆是否正常上升；2、根据需要确定闸门开启数量；3、传动螺杆上升到90cm左右预定位置后，按关闭按钮（红色）停止电机运转，闸门停止开启；4、检查闸门开启情况、流量及流态情况；5、观察柴油机烟色是否正常；6、根据电瓶充电情况，及时移动柴油机油门关闭发电机组。
九、闸门关闭操作1、按第七条程序启动发电机组；2、启动闸门电机（按黄色关闸按钮）；3、观察闸门到达关闭位置时电机是否停止，否则应按关闭按钮停止电机；4、关闭发电机组，5、确认启动电源关闭。
十、再次检查闸门是否正常关闭到位，各设备是否复位。
年月日。
闸门安全操作规程
1、操作人员应熟悉闸门的构造及工作原理。
2、确保电机电源线连接正确，供给电压正常。
3、开动前应检查值班记录、现场控制柜的指示开关。
4、开动前应检查值班记录、现场控制柜的指示开关。
拨“手动”档位，按下“开/停”按钮为开，按起“开/停”按钮为关，操作中观察指示灯的显示及开度表；拨“远控”档位，由中控室控制开停。
5、操作人员手动开启闸门时，应摇动均匀，不允许用力过猛，以防损伤定位装置。
6、启闭机由电动改手动操作时，应将转换手柄拨到手动位置方可开启与关闭闸门。
如要求闸门处于半开启状态，可由操作人员根据开度指示器进行操作。
7、在任何检修、保养工作开始之前应切断主开关电源，还应确保别人无法启动。
8、每三个月对启闭机轴承、螺母、螺杆等部件加注黄油一次，每年对门表面进行除锈并涂防锈漆一次。
开关井口闸门风险提示1、物体打击。
开关闸门时，身体正对闸门丝杠，闸门丝杠飞出，容易发生物体打击。
2、压力伤害。
管线接头或油壬连接不好，高压液体喷出，容易发生压力伤害。
3、油气中毒、火灾。
管线接头或油壬连接不好，油气泄露，容易发生油气中毒或遇明火发生火灾。
应急处置1、发生物体打击伤害，立即停止操作，脱离危险源，如果伤情较轻，清理患处，进行包扎；如果伤情较重，立即汇报或直接拨打“120”急救电话送医院救治（风险提示1）2、发生高压油气喷出伤人，将伤者抬到安全区，如果伤情较轻，可以简单处理；如果伤情较重，立即汇报或直接拨打“120”急救电话送医院救治（风险提示2）3、发生油气中毒，立即将伤者抬至通风处，切断油气源、断绝明火；如果伤情较重，对伤者进行人工呼吸，同时直接拨打“120”急救电话送医院救治，发生火灾，立即用现场消防器材扑救，如事态严重，立即向上级汇报并拨打“119”（风险提示3）程序与步骤检查和准备1、进入井场人员是否穿戴劳保用品。
2、井场是否有易燃易爆物品，及时清理。
备好灭火器，防火砂。
3、岗位操作人员要带好防毒面具。
（风险提示3）4、管钳开关是否完好灵活。
5、逃生路线是否畅通。
6. 现场人员是否远离闸门及其出口方向。
7、如有外接管线，应该在外接管线试压不刺不漏后在开闸门。
（风险提示2）操作1、操作人员要侧身，使身体避开闸门丝杠方向和出口处。
（风险提示1、2）2、如果井内压力过高，应先打开生产闸门泄压后再开或关出口闸门。
3. 开关闸门时要小心缓慢旋转手轮,观察溢流平稳操作。
备注1、操作时注意力一定要集中。
2、开或关闸门时，要保持出口或生产干线畅通。
3、冬季施工要将闸门预热后再操作。
4、不得带压操作。
陆水闸门控制系统操作流程
1在电脑桌面上选择“泄水闸集控”图标，双击打开进入主操作界面。
2选择主界面右下方登录菜单项输入用户名和密码进行登录。
3选择主界面下第三个图标“闸门操作”进入“控制参数设置”界面。
4参数设置
d 选择闸门，选择闸门开度，设置闸门开度。
5点击“确认”按扭，弹出确认发送窗口后点击“发送”,完成闸门开闭操作。
6操作执行完毕后点击主界面右下方“EXIT ”退出操作系统。
相关说明
a 成组控制：所选闸门必须符合成组对称开启原则。
b 选孔控制：操作人员可任意组合闸门进行操作，不必符合成组对称原则。
c 统一预置：若同时选择几孔闸门运行，只需对其中一孔进行开度预置，其它所选的闸门预置开度自动进行相同的开度预置。
d 分别预置：每孔闸门开度需分别单独进行预置。
e 关闭闸门时将闸门开度设置为0即可。
f 在闸门运行过程中，若发生紧急情况需要停机处理，操作员可用鼠标点击“紧急停机”按钮，发出紧急停机命令，停止所有处在集控位的闸门的运行。
g 若现地站因故障而停机，待故障修复后，操作人员须用鼠标点击“系统复位”按钮，集控系统将故障复位信号发送至相应的现地站，方可重新对闸门进行操作。
闸门操作规程
（一）、蝶阀操作规程
全厂DN800蝶阀2台，分别设置在分水井两侧。
DN800蝶阀为手动运行。
对其操作分为关闸操作和开闸操作两部分。
1、关闸操作
按“顺关逆开”原则，均匀用力转动手轮，使阀门关闭，直至关紧。
2、开闸操作
按“顺关逆开”原则，逆时针均匀用力转动手轮，直至阀门完全开启，此时能看到指示在open上。
（二）、0.7m×0.7m手动方闸操作规程
厂区内有600*600、700*700、1000*1000、手动方闸，分别设置在粗、细格栅、二沉池。
对其操作分为关闸操作和开闸操作两部分。
1、关闸操作
按“顺关逆开”原则，均匀用力顺时针转动手轮，直至完全关闭闸门。
2、开闸操作
按“顺关逆开”原则，均匀用力逆时针转动手轮，直至完全开启闸门。
