耐腐蚀性能的评价

材料耐腐蚀性能的评价方法材料的耐腐蚀性能评价是衡量材料在特定腐蚀环境中抵抗腐蚀的能力。

材料的耐腐蚀性能评价是确保材料能够在特定工作环境下具备稳定性和可靠性的关键要素之一、下面将介绍几种常用的材料耐腐蚀性能评价方法。

1.实验方法实验方法是最常用的评价材料耐腐蚀性能的方法之一、通过设计和执行腐蚀实验，来评估材料的抗腐蚀性能。

常见的实验方法包括浸泡试验、加速腐蚀试验和电化学测量。

浸泡试验是将待评价材料完全浸入特定腐蚀介质中，观察材料的质量损失、表面变化以及腐蚀产物的生成情况。

这种方法可以模拟真实工作环境，但是实验周期长，需要考虑因素较多。

加速腐蚀试验是在实验室中通过模拟工作环境中的腐蚀条件，加速材料的腐蚀过程。

常见的加速腐蚀试验方法包括盐雾试验、湿热试验和循环腐蚀试验等。

通过这些加速腐蚀试验方法，可以快速评估材料的耐腐蚀性能。

电化学测量是通过在腐蚀介质中浸泡一个工作电极、参比电极和计数电极，根据材料在腐蚀介质中的电化学行为来评估材料的耐腐蚀性能。

常见的电化学测量方法包括极化曲线和交流阻抗谱法。

2.材料性能参数通过对材料的特定性能参数进行测量和分析，可以评估材料的耐腐蚀性能。

常见的材料性能参数包括腐蚀速率、失重率、腐蚀电流密度、阻抗等。

通过对这些性能参数的分析，可以评估材料的耐腐蚀性能。

腐蚀速率指的是材料在腐蚀介质中单位时间内腐蚀的深度。

失重率是通过测量材料在腐蚀介质中的质量损失来评估材料的耐腐蚀性能。

腐蚀电流密度是通过电化学测量中的极化曲线来计算的。

阻抗是通过电化学测量中的交流阻抗谱法得到的一个参数。

3.腐蚀产物分析通过对材料腐蚀产物进行分析，可以评估材料的耐腐蚀性能。

腐蚀产物是材料在腐蚀过程中生成的物质，可以通过化学分析、物理分析和电子显微镜等方法进行分析。

腐蚀产物的分析可以帮助了解材料腐蚀过程的机理和材料的耐腐蚀性能。

总结起来，材料耐腐蚀性能的评价方法包括实验方法、材料性能参数的测量和分析，以及腐蚀产物的分析等。

第三，当材料表面覆盖着较厚的腐蚀产物时，进行观察腐蚀形貌时一定要注意将取出腐蚀产物前后的形貌进行综合对比，才能获得准确的结论。

两种材料在未去除腐蚀产物之前形貌相同，去除腐蚀产物后腐蚀形态可能会大相径庭。

例如，316L不锈钢在80℃Na2SO4和NaCl混合溶液中腐蚀4小时后的腐蚀形貌同ZE41镁合金在NaCl溶液中腐蚀12小时的形貌基本相同，腐蚀产物都呈现龟裂状。

但是，去除腐蚀产物后发现，二者的腐蚀形态截然不同：316L不锈钢80℃Na2SO4和NaCl混合溶液中发生的是均匀腐蚀图5，而ZE41发生的则是点蚀，图6。

316L不锈钢80℃Na2SO4和NaCl混合溶液浸泡，去除腐蚀产物前后的腐蚀形貌ZE41镁合金在NaCl溶液浸泡，去除腐蚀产物前后的腐蚀形貌1.1.1电化学测试法电化学测试方法是一种能够快速、准确地用于研究材料腐蚀的现代研究方法。

由于材料的腐蚀大多数属于电化学腐蚀，因此电化学测试方法在腐蚀中应用的非常广泛。

与重量法和表面观察法相比，电化学测试方法不但能够研究材料的腐蚀速度，还能够深入地研究材料的腐蚀机理。

电化学测试方法经过近50年的发展，按外加信号分类大致可以分为直流测试和交流测试；按体系状态分类可以分为稳态测试和暂态测试。

直流测试包括动电位极化曲线、线性极化法、循环极化法、循环伏安法、恒电流/恒电位法、等等；而交流测试则包括阻抗测试和电容测试。

对于稳态测试方法，通常包括动电位极化曲线、线性极化法、循环极化法、循环伏安法、电化学阻抗谱；而暂态测试包括恒电流/恒电位法、电流阶跃/电位阶跃法和电化学噪声法。

在诸多的电化学测试方法中，动电位极化曲线法和循环极化法是最基本，也是最常用的方法。

从上一节的内容可以得知，根据材料的腐蚀电化学行为，可以将材料分为两大类：活性溶解材料和钝性材料。

对于不同种类的材料，在评价其耐蚀性能时要采用不同的标准。

对于活性溶解行为的材料（镁合金、碳钢、低合金钢等）来说，仅仅采用）的高低来评价材料的腐蚀性能是不对的。

耐腐蚀性能的评价据《金属防腐蚀手册》（中国腐蚀与防护学会）对金属材料耐腐蚀性规定见表1-1-5（4）晶间腐蚀：在特定介质中，局部地沿着结晶粒子边界向深度方向腐蚀的形式称晶间腐蚀。

这种腐蚀，外面看不出腐蚀迹象，严重的晶间腐蚀可以穿过整个机体厚度。

产生晶间腐蚀的原因是当奥氏体不锈钢在500～700℃时，由于沿晶粒边界析出碳化铬Cr23C6功FeCr化合物——称0相，使晶界周围贫铬（阴极）——贫铬区（阳级）电池，使晶界贫铬区产生腐蚀。

由上述可看出产生晶间腐蚀是有条件的。

晶间腐蚀其内因是必须有碳化铬或0相沿晶界析出使晶界贫格，其外因是必须有腐蚀贫铬区的介质。

水和一些中性溶液并不腐蚀贫铬区，所以即使存在贫铬区也不会产生晶间腐蚀。

如果晶界不贫铬，即使有产生晶间腐蚀的介质也不会产生晶间腐蚀。

所以产生晶间腐蚀的内因、外因缺一不可。

产生贫铬的原因；一是钢水化学成分不合格，如碳高、铬低或含钛、铌的不锈钢中碳钛比或碳铌比够。

二是热处理工艺不正确或焊接或加工时加热至碳化物析出温度，而在900℃到400℃冷却速度不够快而析出碳化物造成贫铬。

2.1.1.2控制晶间腐蚀的方法。

晶间腐蚀是奥氏体不锈钢最常见的腐蚀，其危害程度极大，在使用时必须给予控制。

控制奥氏体不锈钢晶间腐蚀有三种方法；(1)执行正确的热处理工艺，将钢加热至1100℃水淬（急冷）使碳化物向固溶体中溶解。

但是，不同牌号的奥氏体不锈钢其淬火加热温度不完全都是1100℃，执行中要按标准规定。

(2)加入固定碳的元素钛或铌。

钛（Ti）铌（Nb）这两种元素同碳的亲和力大于Cr同碳的亲和力，在高温下生成Tic或Nbc，从而减少了Cr的碳化物析出量。

(3)采用含碳量≤0.03%的超低碳不锈钢2.1.1.3晶间腐蚀检验晶间腐蚀检验的前提是试样的化学万分合格并经固溶处理。

晶间腐蚀检验用的试片是80X18X3（长X宽X高），上下两平面磨至Ra0.8的溥片，并分为敏化状态试片和交货试片两种。

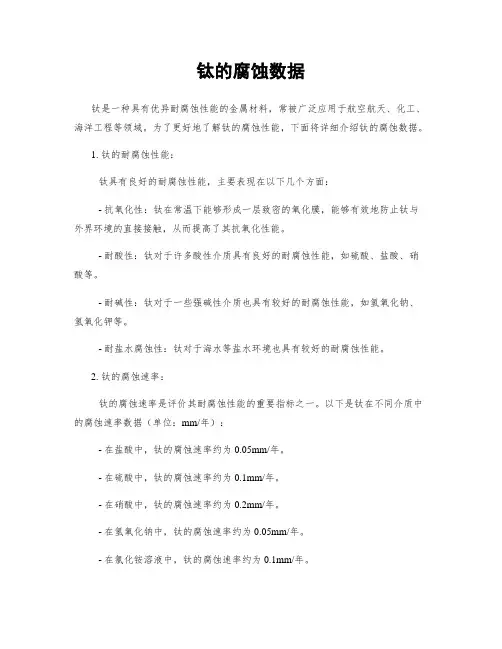

钛的腐蚀数据钛是一种具有优异耐腐蚀性能的金属材料，常被广泛应用于航空航天、化工、海洋工程等领域。

为了更好地了解钛的腐蚀性能，下面将详细介绍钛的腐蚀数据。

1. 钛的耐腐蚀性能：钛具有良好的耐腐蚀性能，主要表现在以下几个方面：- 抗氧化性：钛在常温下能够形成一层致密的氧化膜，能够有效地防止钛与外界环境的直接接触，从而提高了其抗氧化性能。

- 耐酸性：钛对于许多酸性介质具有良好的耐腐蚀性能，如硫酸、盐酸、硝酸等。

- 耐碱性：钛对于一些强碱性介质也具有较好的耐腐蚀性能，如氢氧化钠、氢氧化钾等。

- 耐盐水腐蚀性：钛对于海水等盐水环境也具有较好的耐腐蚀性能。

2. 钛的腐蚀速率：钛的腐蚀速率是评价其耐腐蚀性能的重要指标之一。

以下是钛在不同介质中的腐蚀速率数据（单位：mm/年）：- 在盐酸中，钛的腐蚀速率约为0.05mm/年。

- 在硫酸中，钛的腐蚀速率约为0.1mm/年。

- 在硝酸中，钛的腐蚀速率约为0.2mm/年。

- 在氢氧化钠中，钛的腐蚀速率约为0.05mm/年。

- 在氯化铵溶液中，钛的腐蚀速率约为0.1mm/年。

3. 钛的腐蚀产物：钛在腐蚀过程中会产生一些腐蚀产物，以下是一些常见的钛腐蚀产物：- 钛氧化物：钛与氧反应生成的氧化物是最常见的腐蚀产物之一，主要以二氧化钛（TiO2）为主。

- 钛酸盐：在一些酸性介质中，钛与酸反应生成的钛酸盐也是常见的腐蚀产物之一，如硫酸钛、盐酸钛等。

4. 钛的腐蚀防护措施：钛的腐蚀防护措施主要包括以下几个方面：- 表面处理：通过对钛表面进行氧化处理，形成致密的氧化膜，能够有效地防止钛与外界环境的直接接触，提高其抗腐蚀性能。

- 涂层保护：在钛表面涂覆一层耐腐蚀性能较好的涂层，能够提高钛的耐腐蚀性能，常用的涂层材料有陶瓷涂层、聚合物涂层等。

- 电化学防护：通过施加外加电场或电流，使钛表面形成一层保护性的电化学膜，能够有效地防止钛的腐蚀。

综上所述，钛具有良好的耐腐蚀性能，能够在多种介质中表现出较低的腐蚀速率。

涂膜耐化学及耐腐蚀性能的检测被涂物产品均在大气环境中使用，受到空气中水分及其他各种化学成分的侵蚀，而人们对产品进行涂装其目的就是希望在使用产品时能使它具有抗腐蚀的能力，延长它的使用寿命。

所以，对涂膜的耐化学腐蚀能力是一个很重要的质量指标，必须进行检测。

涂膜的耐化学及耐腐蚀性能检测的内容主要包括：对接触化学介质而引起的破坏的抵抗能力的检测，如耐水性、耐盐水性、耐石油制品性、耐化学品性等。

对大气环境中物质破坏的抵抗性能的测，如耐潮湿性、耐污染性、耐化工气体性、耐霉菌性等。

对防止介质引起底材发生腐蚀能力的检测，如耐腐蚀性、耐锈性的检测等，通常以湿热试验、盐雾试验和水气透过性试验来表示其能力。

1、涂膜的耐水性检测涂料产品在实际使用中往往与潮湿的空气或水分直接接触，随着漆膜的膨胀与透水，就会发生起泡、变色、脱落、附着力下降等各种破坏现象，直接影响到产品的使用寿命。

所以对涂膜的耐水性能必须检测。

影响涂膜耐水性的因素主要是：组成涂料的组分物质；被涂物的表面处理质量及涂装质量等；目前常用的耐水性测定方法有常温浸水法、浸沸水法、加速耐水法等。

（1）常温浸水法常温浸水法用得较广。

适用于醇酸、氨基漆等绝大多数品种。

国家标准GB1733－93（1988年确认）规定了具体检测涂膜耐水性的方法和要求。

（2）浸沸水检测法浸沸水检测法用于经常与盛有热水、热汤等器皿物件的涂膜。

测定时将涂漆样板在2/3面积浸挂在沸腾的蒸馏水中，达到产品规定的时间后取出样板观察涂膜的变化状况，以此评定涂膜的耐水性。

（3）加速耐水法为了缩短检测时间，按国家标准GB5209-85《色漆和清漆－耐水性测定－浸水法》的规定进行具体操作，可在当天就能看到结果。

2、如梦耐盐水性检测涂膜在盐水中不仅受到水的浸泡而发生溶胀，同时又受到溶液中氯离子的渗透而引起强烈的腐蚀破坏。

所以可用耐盐水性试验来检测涂膜的防腐蚀性能。

目前常用质量分数为3％的氯化钠溶液浸湿试板的2/3面积，按产品规定的时间后取出并检查其涂膜变化状况。

1.1材料耐腐蚀性能的评价方法工程材料在使用时，一定要考虑材料在相应工况环境下的耐蚀能力。

也就是说，材料在此环境下是否会发生严重的腐蚀，从而导致工程结构的失效。

因此，如何评价在工况环境下，材料表面腐蚀的形态、腐蚀的速度就显得非常具有现实的工程意义。

概括起来，工程材料的耐腐蚀性能的评价方法可以分为三大类：重量法、表面观察法和电化学测试法。

1.1.1重量法重量法是材料耐蚀能力的研究中最为基本，同时也是最为有效可信的定量评价方法。

尽管重量法具有无法研究材料腐蚀机理的缺点，但是通过测量材料在腐蚀前后重量的变化，可以较为准确、可信的表征材料的耐蚀性能。

也正因为如此，它一直在腐蚀研究中广泛使用，是许多电化学的、物理的、化学的现代分析评价方法鉴定比较的基础。

重量法分为增重法和失重法两种，他们都是以试样腐蚀前后的重量差来表征腐蚀速度的。

前者是在腐蚀试验后连同全部腐蚀产物一起称重试样，后者则是清除全部腐蚀产物后称重试样。

当采用重量法评价工程材料的耐蚀能力时，应当考虑腐蚀产物在腐蚀过程中是否容易脱落、腐蚀产物的厚度及致密性等因素后，在决定选取哪种方法对材料的耐蚀性能进行表征。

对于材料的腐蚀产物疏松、容易脱落且易于清除的情况，通常可以考虑采用失重法。

例如，通过盐雾试验评价不同镁合金的耐蚀性能时，就通常采用失重法, 图1。

而对于材料的腐蚀产物致密、附着力好且难于清除的情况，例如材料的高温腐蚀，通常可以考虑采用增重法图2。

为了使各次不同实验及不同种类材料的数据能够互相比较，必须采用电位面积上的重量变化为表示单位，及平均腐蚀速度，如g.m -2h -1。

根据金属材料的密度又可以把它换算成单位时间的平均腐蚀深度，如m/a 。

这两类的速度之间的换图1 失重法测试镁合金腐蚀速度Ni –30Cr –8Al –0.5Y 铸态合金、溅射涂层、渗铝涂层在（a ）1000℃高温氧化增重动力学曲线 (b) Na 2SO 4+25%wtNaCl 热腐蚀增重动力学曲线算公式为：ρAB 73.8=式中 A-按重量计算的腐蚀速度，g.m -2h -1；B-按深度计算的腐蚀速度，mm/a ； ρ-金属材料密度， g.cm -3。

产品质量检测中的耐腐蚀性能测试方法产品质量检测是确保产品符合质量标准的重要环节，其中耐腐蚀性能测试是其中一项重要的测试方法。

耐腐蚀性能测试能评估产品在不同环境条件下的抗腐蚀能力，以确保产品的长期使用性能和可靠性。

本文将探讨耐腐蚀性能测试的一些常见方法。

一、盐雾试验法盐雾试验是一种常见的耐腐蚀性能测试方法，通过模拟海洋环境中的盐雾腐蚀情况来评估产品的抗腐蚀能力。

在盐雾测试箱中，将产品暴露于盐雾环境中，观察在一定时间内产品表面是否出现腐蚀、氧化等现象。

通过对比实验前后的差异，可以判断产品的耐腐蚀性能。

二、湿热试验法湿热试验是另一种常见的耐腐蚀性能测试方法，主要用于评估产品在高温高湿环境下的抗腐蚀能力。

在湿热试验室中，将产品放置在恒温恒湿的环境中，通过一定时间的加热和湿度控制，观察产品是否出现腐蚀、氧化等现象。

湿热试验可以模拟产品在潮湿环境中的使用情况，对产品的耐腐蚀性能进行全面的评估。

三、电化学测试法电化学测试是一种较为先进的耐腐蚀性能测试方法，通过测量材料在电化学环境中的电流、电位等参数，来评估材料的耐腐蚀性能。

电化学测试方法包括极化曲线测试、交流阻抗测试等，可以提供更详细的腐蚀行为信息。

电化学测试方法不仅能评估材料的整体耐腐蚀性能，还可以定量评估腐蚀速率、腐蚀机理等。

四、涂层腐蚀测试法对于涂层材料，耐腐蚀性能的测试尤为重要。

常见的涂层耐腐蚀性能测试方法包括划伤测试、萘酚蓝测试等。

划伤测试是通过在涂层表面划伤一定深度并暴露于腐蚀介质中，观察划伤部位的腐蚀情况来评估涂层的耐腐蚀性能。

萘酚蓝测试则是通过涂覆一层萘酚蓝染料在涂层表面，观察染料在腐蚀介质中的扩散情况，评估涂层的闭孔性能和抗渗透性能。

耐腐蚀性能测试方法的选择应根据具体产品的材料性质和使用环境进行考虑。

不同的产品可能需要结合多种测试方法来全面评估其耐腐蚀性能。

值得注意的是，耐腐蚀性能测试只是产品质量检测的一部分，产品的整体质量还需要综合考虑其他性能指标。

1.1材料耐腐蚀性能的评价方法工程材料在使用时，一定要考虑材料在相应工况环境下的耐蚀能力。

也就是说，材料在此环境下是否会发生严重的腐蚀，从而导致工程结构的失效。

因此，如何评价在工况环境下，材料表面腐蚀的形态、腐蚀的速度就显得非常具有现实的工程意义。

概括起来，工程材料的耐腐蚀性能的评价方法可以分为三大类：重量法、表面观察法和电化学测试法。

1.1.1重量法重量法是材料耐蚀能力的研究中最为基本，同时也是最为有效可信的定量评价方法。

尽管重量法具有无法研究材料腐蚀机理的缺点，但是通过测量材料在腐蚀前后重量的变化，可以较为准确、可信的表征材料的耐蚀性能。

也正因为如此，它一直在腐蚀研究中广泛使用，是许多电化学的、物理的、化学的现代分析评价方法鉴定比较的基础。

重量法分为增重法和失重法两种，他们都是以试样腐蚀前后的重量差来表征腐蚀速度的。

前者是在腐蚀试验后连同全部腐蚀产物一起称重试样，后者则是清除全部腐蚀产物后称重试样。

当采用重量法评价工程材料的耐蚀能力时，应当考虑腐蚀产物在腐蚀过程中是否容易脱落、腐蚀产物的厚度及致密性等因素后，在决定选取哪种方法对材料的耐蚀性能进行表征。

对于材料的腐蚀产物疏松、容易脱落且易于清除的情况，通常可以考虑采用失重法。

例如，通过盐雾试验评价不同镁合金的耐蚀性能时，就通常采用失重法, 图1。

而对于材料的腐蚀产物致密、附着力好且难于清除的情况，例如材料的高温腐蚀，通常可以考虑采用增重法图2。

为了使各次不同实验及不同种类材料的数据能够互相比较，必须采用电位面积上的重量变化为表示单位，及平均腐蚀速度，如g.m -2h -1。

根据金属材料的密度又可以把它换算成单位时间内的平均腐蚀深度，如m/a 。

这两类的速度之间的图1 失重法测试镁合金腐蚀速度Ni –30Cr –8Al –0.5Y 铸态合金、溅射涂层、渗铝涂层在（a ）1000℃高温氧化增重动力学曲线 (b) Na 2SO 4+25%wtNaCl 热腐蚀增重动力学曲线换算公式为：ρAB 73.8=式中 A-按重量计算的腐蚀速度，g.m -2h -1；B-按深度计算的腐蚀速度，mm/a ； ρ-金属材料密度， g.cm -3。

化学材料的耐腐蚀性能化学材料的耐腐蚀性能是指材料在特定环境下抵抗腐蚀介质（如酸、碱、盐、溶剂等）侵蚀的能力。

耐腐蚀性能是材料的重要性能之一，对于材料的长期稳定性和使用寿命具有重要意义。

一、腐蚀的类型1.化学腐蚀：指金属材料在腐蚀介质中直接发生化学反应而产生的腐蚀现象。

2.电化学腐蚀：指金属材料在腐蚀介质中形成微电池，产生电子转移而引起的腐蚀现象。

二、耐腐蚀性能的影响因素1.材料的化学成分：不同元素的添加会改变材料的耐腐蚀性能。

2.材料的微观结构：晶粒大小、晶界分布等会影响材料的耐腐蚀性能。

3.材料的物理性能：如导电性、导热性等也会影响材料的耐腐蚀性能。

4.环境因素：腐蚀介质的种类、浓度、温度、PH值等都会影响材料的耐腐蚀性能。

5.应力状态：材料的内应力和外应力都会影响其耐腐蚀性能。

三、提高耐腐蚀性能的方法1.选择合适的材料：根据不同的腐蚀环境选择具有相应耐腐蚀性能的材料。

2.材料表面处理：如镀层、阳极氧化、涂层等，可以提高材料的耐腐蚀性能。

3.合金化：通过合金化处理，可以提高材料的耐腐蚀性能。

4.纳米材料：纳米材料的耐腐蚀性能通常优于传统材料。

四、耐腐蚀性能的测试方法1.浸泡试验：将材料浸泡在腐蚀介质中，观察材料的腐蚀程度。

2.电化学测试：通过电化学方法测试材料的耐腐蚀性能。

3.扫描电镜（SEM）观察：通过扫描电镜观察材料的表面形貌，评估其耐腐蚀性能。

五、耐腐蚀性能的应用领域1.化学工业：耐腐蚀材料在化学工业中具有重要意义，可以防止设备腐蚀和提高产品质量。

2.能源领域：耐腐蚀材料在能源领域的应用，如石油、天然气、核能等，可以提高设备的使用寿命和安全性。

3.环保领域：耐腐蚀材料在环保领域的应用，如水处理、废气处理等，可以提高设备的耐腐蚀性能，降低维护成本。

六、注意事项1.在实际应用中，要充分考虑耐腐蚀性能与材料其他性能的平衡，如力学性能、热性能等。

2.耐腐蚀性能的测试结果受测试条件的影响，要根据实际应用环境选择合适的测试方法。

金属材料腐蚀性能检验流程及防护措施金属材料腐蚀性能检验是一项重要的检测工作，主要用于评估金属材料在特定环境条件下的耐腐蚀性能。

下面将介绍金属材料腐蚀性能检验的流程以及相应的防护措施。

一、金属材料腐蚀性能检验流程：1. 确定测试材料和测试条件：根据实际需要，选择待测试的金属材料以及相应的腐蚀介质和腐蚀温度。

2. 制备试样：根据所选用的测试方法，按照相应的标准规范制备试样。

试样制备包括材料切割、尺寸加工、表面处理等步骤。

3. 腐蚀测试：将试样置于腐蚀介质中进行浸泡或暴露测试。

根据测试需要，可以选择不同的腐蚀测试方法，如浸泡法、喷淋法、反应器法等。

4. 腐蚀时间控制：根据测试要求，确定腐蚀时间。

一般情况下，腐蚀时间较长可以更准确地评估材料的腐蚀性能，但测试周期也相应延长。

5. 观察和记录：在腐蚀完成后，观察试样的表面变化。

可以使用光学显微镜、扫描电子显微镜等设备对试样进行观察，并记录腐蚀程度、腐蚀形貌等数据。

6. 结果分析和评价：根据观察和记录的数据，对试样的腐蚀程度进行评价和分析。

可以采用图像分析、电化学分析等方法，进一步评估材料的耐腐蚀性能。

7. 报告编写和结论：根据实际需要，编写检测报告，并给出相应的结论和建议。

报告中应包含详细的测试过程、测试结果以及对于材料腐蚀性能的评价。

二、金属材料腐蚀性能检验的防护措施：1. 选择适当的材料：在实际应用中，根据不同的工作环境和介质的性质，选择适合的金属材料，提高其耐腐蚀性能。

2. 表面处理：加强金属材料的防护性能，可以对其表面进行处理。

例如，镀层处理、阳极保护等可以有效延缓金属材料的腐蚀速度。

3. 使用涂层材料：对一些特殊环境下的金属材料，可以使用涂层材料进行保护。

涂层可以起到物理隔离、化学稳定等作用，提高材料的耐腐蚀性能。

4. 控制环境条件：在使用金属材料时，可以通过控制环境条件来减少材料的腐蚀速度。

例如，降低温度、保持干燥等措施可以有助于减少腐蚀。

5. 定期检查和维护：对于已经使用的金属材料，应定期检查其腐蚀情况，并进行相应的维护和修理。

耐腐蚀标准本篇文章给大家谈谈耐腐蚀性能测试标准，以及耐腐蚀要求对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。

今天给各位分享耐腐蚀性能测试标准的知识，其中也会对耐腐蚀要求进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！本文目录一览：耐腐蚀标准 1304和409不锈钢有耐腐蚀性标准耐腐蚀标准 1，不同不锈钢耐蚀度不同。

304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

为耐腐蚀标准 1了保持不锈钢所固有的耐腐蚀性，钢必须含有18%以上的铬,8%以上的镍含量。

铁素体不锈钢（409）：含铬12%～30%。

其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其耐腐蚀标准 1他种类不锈钢。

属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。

铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。

不锈钢的耐蚀性随含碳量的增加而降低，因此，大多数不锈钢的含碳量均较低，最大不超过1.2%，有些钢的ωc（含碳量）甚至低于0.03%（如00Cr12）。

不锈钢中的主要合金元素是Cr（铬），只有当Cr含量达到一定值时，钢材有耐蚀性。

因此，不锈钢一般Cr（铬）含量至少为10.5%。

不锈钢中还含有Ni、Ti、Mn、N、Nb、Mo、Si、Cu等元素。

扩展资料奥氏体不锈钢：含铬大于18%，还含有 8%左右的镍及少量钼、钛、氮等元素。

综合性能好，可耐多种介质腐蚀。

奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。

0Cr19Ni9钢的wC<0.08%，钢号中标记为“0”。

这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。

这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备.如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。

涂膜耐化学及耐腐蚀性能的检测被涂物产品均在大气环境中使用,受到空气中水分及其他各种化学成分的侵蚀,而人们对产品进行涂装其目的就是希望在使用产品时能使它具有抗腐蚀的能力,延长它的使用寿命。

所以,对涂膜的耐化学腐蚀能力是一个很重要的质量指标,必须进行检测。

涂膜的耐化学及耐腐蚀性能检测的内容主要包括:对接触化学介质而引起的破坏的抵抗能力的检测,如耐水性、耐盐水性、耐石油制品性、耐化学品性等。

对大气环境中物质破坏的抵抗性能的测,如耐潮湿性、耐污染性、耐化工气体性、耐霉菌性等。

对防止介质引起底材发生腐蚀能力的检测,如耐腐蚀性、耐锈性的检测等,通常以湿热试验、盐雾试验和水气透过性试验来表示其能力。

1、涂膜的耐水性检测涂料产品在实际使用中往往与潮湿的空气或水分直接接触,随着漆膜的膨胀与透水,就会发生起泡、变色、脱落、附着力下降等各种破坏现象,直接影响到产品的使用寿命。

所以对涂膜的耐水性能必须检测。

影响涂膜耐水性的因素主要是:组成涂料的组分物质;被涂物的表面处理质量及涂装质量等;目前常用的耐水性测定方法有常温浸水法、浸沸水法、加速耐水法等。

(1)常温浸水法常温浸水法用得较广。

适用于醇酸、氨基漆等绝大多数品种。

国家标准GB1733-93(1988年确认)规定了具体检测涂膜耐水性的方法和要求。

(2)浸沸水检测法浸沸水检测法用于经常与盛有热水、热汤等器皿物件的涂膜。

测定时将涂漆样板在2/3面积浸挂在沸腾的蒸馏水中,达到产品规定的时间后取出样板观察涂膜的变化状况,以此评定涂膜的耐水性。

(3)加速耐水法为了缩短检测时间,按国家标准GB5209-85《色漆和清漆-耐水性测定-浸水法》的规定进行具体操作,可在当天就能看到结果。

2、如梦耐盐水性检测涂膜在盐水中不仅受到水的浸泡而发生溶胀,同时又受到溶液中氯离子的渗透而引起强烈的腐蚀破坏。

所以可用耐盐水性试验来检测涂膜的防腐蚀性能。

目前常用质量分数为3%的氯化钠溶液浸湿试板的2/3面积,按产品规定的时间后取出并检查其涂膜变化状况。

耐腐蚀性能的评价据《金属防腐蚀手册》（中国腐蚀与防护学会）对金属材料耐腐蚀性规定见表1-1-5（4）晶间腐蚀：在特定介质中，局部地沿着结晶粒子边界向深度方向腐蚀的形式称晶间腐蚀。

这种腐蚀，外面看不出腐蚀迹象，严重的晶间腐蚀可以穿过整个机体厚度。

产生晶间腐蚀的原因是当奥氏体不锈钢在500～700℃时，由于沿晶粒边界析出碳化铬Cr23C6功FeCr化合物——称0相，使晶界周围贫铬（阴极）——贫铬区（阳级）电池，使晶界贫铬区产生腐蚀。

由上述可看出产生晶间腐蚀是有条件的。

晶间腐蚀其内因是必须有碳化铬或0相沿晶界析出使晶界贫格，其外因是必须有腐蚀贫铬区的介质。

水和一些中性溶液并不腐蚀贫铬区，所以即使存在贫铬区也不会产生晶间腐蚀。

如果晶界不贫铬，即使有产生晶间腐蚀的介质也不会产生晶间腐蚀。

所以产生晶间腐蚀的内因、外因缺一不可。

产生贫铬的原因；一是钢水化学成分不合格，如碳高、铬低或含钛、铌的不锈钢中碳钛比或碳铌比够。

二是热处理工艺不正确或焊接或加工时加热至碳化物析出温度，而在900℃到400℃冷却速度不够快而析出碳化物造成贫铬。

2.1.1.2控制晶间腐蚀的方法。

晶间腐蚀是奥氏体不锈钢最常见的腐蚀，其危害程度极大，在使用时必须给予控制。

控制奥氏体不锈钢晶间腐蚀有三种方法；(1)执行正确的热处理工艺，将钢加热至1100℃水淬（急冷）使碳化物向固溶体中溶解。

但是，不同牌号的奥氏体不锈钢其淬火加热温度不完全都是1100℃，执行中要按标准规定。

(2)加入固定碳的元素钛或铌。

钛（Ti）铌（Nb）这两种元素同碳的亲和力大于Cr同碳的亲和力，在高温下生成Tic或Nbc，从而减少了Cr的碳化物析出量。

(3)采用含碳量≤0.03%的超低碳不锈钢2.1.1.3晶间腐蚀检验晶间腐蚀检验的前提是试样的化学万分合格并经固溶处理。

晶间腐蚀检验用的试片是80X18X3（长X宽X高），上下两平面磨至Ra0.8的溥片，并分为敏化状态试片和交货试片两种。

化学技术中材料耐腐蚀性的评估方法化学技术的发展离不开对材料的耐腐蚀性评估。

在各种化工设备和环境条件下，材料的耐腐蚀性是其能否长期稳定运行的关键。

本文将介绍一些常见的材料耐腐蚀性评估方法，以及其应用和发展。

1. 腐蚀试验腐蚀试验是评估材料耐腐蚀性的常用方法之一。

通过将材料暴露在模拟实际工作环境的试验介质中，观察和测量其在特定条件下的腐蚀程度来评估其耐腐蚀性能。

常见的腐蚀试验方法包括溶液浸泡试验、腐蚀动电位扫描试验和电化学阻抗谱试验等。

这些方法可以提供关于材料腐蚀速率、腐蚀机理和耐蚀性能变化趋势等信息，为材料选择和应用提供依据。

2. 材料选择指南在化学技术中，根据所需的工作环境条件和材料特性，可以制定材料选择指南来评估材料的耐腐蚀性。

指南中会考虑材料的化学成分、物理性能和耐腐蚀性能等因素，以确定最适合的材料。

例如，在选择金属材料时，需要考虑其合金成分和微量元素的影响，以及材料的晶体结构和晶界特性等。

材料选择指南的制定可以提高材料的使用寿命和降低设备的运行风险。

3. 腐蚀机理研究为了更好地评估材料的耐腐蚀性，并提出相应的改进措施，研究材料的腐蚀机理是非常重要的。

通过对腐蚀试验结果的分析以及材料组织和表面形貌的观察，可以深入理解材料在腐蚀环境中的反应过程和机制。

例如，对于金属材料来说，腐蚀机理可能涉及电化学反应、溶解和离子扩散等过程。

腐蚀机理的研究有助于提出材料改进的建议，从而提高其耐腐蚀性能。

4. 材料改进和涂层技术通过改进现有材料的组成和性能，可以提高其耐腐蚀性。

例如，通过添加一定比例的合金元素或者表面化学处理，可以增强金属材料的耐腐蚀性。

此外，涂层技术也是一种常见的方法来改善材料的耐腐蚀性能。

通过在材料表面形成一层耐腐蚀的涂层，可以提高材料在恶劣环境下的耐腐蚀性。

涂层材料的选择和制备技术的发展也是材料耐腐蚀性评估领域的重要研究方向之一。

综上所述，化学技术中材料耐腐蚀性的评估方法包括腐蚀试验、材料选择指南、腐蚀机理研究和材料改进等。

耐腐蚀年限所对应的标准一、背景耐腐蚀年限是衡量一种材料耐腐蚀性能的重要指标，它与材料的质量、环境条件、使用方式等因素密切相关。

为了规范和指导耐腐蚀材料的使用，我国制定了相关的标准，规定了不同耐腐蚀年限所对应的材料种类和应用范围。

二、标准内容1.一到三年：此期限内的腐蚀情况较轻，对材料的性能影响较小，可适用于环境条件相对稳定、腐蚀程度较低的场所。

常见的耐腐蚀一年至三年材料包括不锈钢、镀锌钢、铝合金等。

这些材料在一年至三年的耐腐蚀期内，能够保持较好的耐腐蚀性能，不会出现明显的腐蚀现象。

2.三到十年：此期限内的腐蚀情况中等，对材料的性能有一定影响，但不会影响其基本功能和使用寿命。

常见的耐腐蚀三到十年材料包括一些塑料、橡胶、聚碳酸酯等。

这些材料在三到十年的耐腐蚀期内，虽然会出现一定程度的腐蚀现象，但不会影响其基本功能和使用寿命。

3.十年以上：此期限内的腐蚀情况较重，对材料的性能影响较大，需要采取特殊的防腐措施。

常见的耐腐蚀十年以上材料包括钛合金、高分子复合材料等。

这些材料在十年以上的耐腐蚀期内，需要采取特殊的防腐措施，如涂层、阴极保护等，才能保证其性能和使用寿命。

三、标准实施耐腐蚀年限标准的实施对于保障工程质量和安全具有重要意义。

在工程设计和施工过程中，应严格按照标准选择耐腐蚀材料，并采取相应的防腐措施，确保材料在使用年限内能够保持良好的性能。

同时，对于已经使用了一定年限的材料，应定期进行检查和维护，及时发现和处理可能出现的腐蚀问题，确保工程安全。

此外，政府相关部门也应加强监督和执法力度，对于违反标准的行为进行严格查处，维护标准的权威性和执行力。

四、实际应用举例以某污水处理厂为例，该厂使用了不锈钢管道系统，根据耐腐蚀年限标准，该管道系统属于耐腐蚀一年至三年范围。

在实际使用过程中，该管道系统表现出了良好的耐腐蚀性能，满足了污水处理的要求。

然而，为了确保安全，该厂仍需定期进行管道检查和维护，以确保其性能和使用寿命。

1. 前言盐雾试验是一种常用的腐蚀试验方法，用于评估金属材料、涂层、镀层和其他表面处理的耐腐蚀性能。

在实际工程中，常用的盐雾试验标准有多种，如ASTM B117、ISO 9227、GB/T 2423.17等。

通过对这些试验标准的了解和评价，我们可以更好地选择合适的标准进行测试，以保证产品的品质和可靠性。

2. 盐雾试验标准概述2.1 ASTM B117ASTM B117是由美国材料与试验协会（ASTM）制定的盐雾试验标准，适用于金属和涂层的耐腐蚀性能评定。

该标准要求在特定的温度和湿度条件下，将盐水雾化喷洒在被试样品表面，通过一定的时间进行测试，以评估材料的抗腐蚀性能。

2.2 ISO 9227ISO 9227是国际标准化组织（ISO）发布的盐雾试验标准，适用于金属和其它相关材料的耐腐蚀性能评定。

与ASTM B117相似，ISO 9227也要求将盐水雾化喷洒在被试样品表面，通过一定的时间进行测试，以评估材料的抗腐蚀性能。

2.3 GB/T 2423.17GB/T 2423.17是我国国家标准化委员会发布的盐雾试验标准，适用于工业产品的耐腐蚀性能评定。

该标准采用了与ASTM B117和ISO9227类似的测试方法，但在试验条件和参数上有所差异。

3. 相关结果评价在进行盐雾试验后，我们需要对测试结果进行评价。

首先是观察试验后样品的表面状态，包括腐蚀、氧化、锈蚀等情况。

其次是测量试验后的重量变化、表面电阻、粗糙度等指标，以客观评估材料的耐腐蚀性能。

最后是进行对比分析，将试验结果与标准要求进行对比，评定样品的合格性。

4. 个人观点和理解盐雾试验是一项重要的腐蚀试验方法，对于保障产品的质量和可靠性具有重要意义。

在选择盐雾试验标准时，需要根据实际情况和要求进行综合考虑，选择最适合的标准进行测试。

在评价测试结果时，要多角度、多指标进行综合分析，以确保评估结果的准确性和可靠性。

5. 总结通过对常用盐雾试验标准及相关结果评价的全面了解和评价，我们可以更好地把握盐雾试验的测试流程和要点，更准确地评估材料的耐腐蚀性能。

材料耐腐蚀性能的评价方法1材料耐腐蚀性能的评价方法1材料的耐腐蚀性能是指材料在特定环境条件下抵抗腐蚀的能力，它是一个重要的指标来评价材料在使用过程中的耐久性和可靠性。

评价材料耐腐蚀性能的方法有很多，下面将详细介绍其中一种方法。

一种常用的评价材料耐腐蚀性能的方法是通过腐蚀试验来进行。

腐蚀试验包括实验设备的选择、试样的制备、实验条件的设定等多个方面。

首先，需要选择合适的实验设备。

常见的腐蚀试验设备有盐雾试验箱、浸泡试验箱、高温高压腐蚀试验设备等。

不同的试验设备适用于不同的腐蚀环境和试样。

例如，盐雾试验箱适用于模拟海洋腐蚀环境，浸泡试验箱适用于模拟液体腐蚀环境。

其次，需要制备试样。

试样的制备应根据实际应用环境进行选择。

通常可以选择不同形状和尺寸的试样，例如片状、柱状、球状等。

试样的表面处理也很重要，可以通过机械处理、化学处理等方式来减少表面的不均匀性。

然后，需要设定实验条件。

实验条件包括腐蚀介质的选择、温度、压力、腐蚀时间等。

腐蚀介质应根据实际应用环境来选择，例如酸性、碱性、高温、高压等。

试验中的温度、压力和腐蚀时间应根据实际情况进行调节。

在实验进行过程中，需要定期对试样进行观察和测试。

观察可以通过光学显微镜、扫描电子显微镜等来进行。

测试可以包括腐蚀速率、腐蚀深度、腐蚀产物形态等。

通过观察和测试的结果，可以评估材料的耐腐蚀性能，并进行比较和分析。

需要注意的是，单一的腐蚀试验结果往往不能全面反映材料的耐腐蚀性能。

因此，在进行腐蚀试验时需要根据实际应用环境的要求选择不同的试验方法和参数，以综合评估材料的耐腐蚀性能。

同时，还需要考虑与其他材料和构件的配合性和相容性，以确保整个系统的稳定性和可靠性。

总之，通过腐蚀试验来评价材料的耐腐蚀性能是一种常用的方法。

这种方法可以通过模拟实际应用环境来评估材料的耐腐蚀性能，并提供实用的指导和参考。
