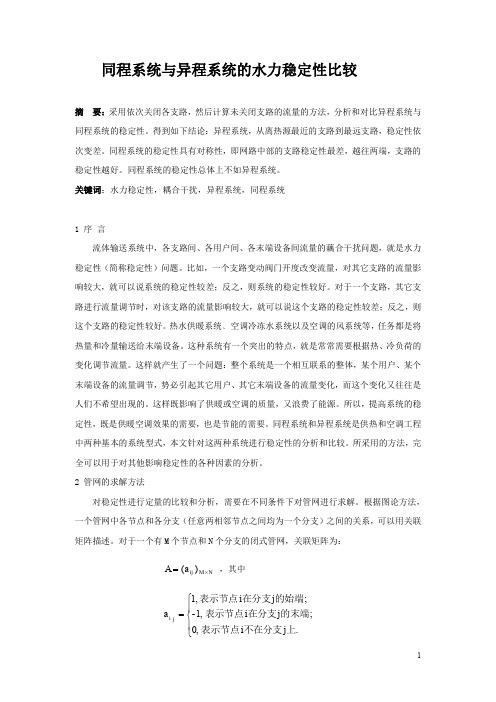

同程系统与异程系统的水力稳定性比较摘 要：采用依次关闭各支路，然后计算未关闭支路的流量的方法，分析和对比异程系统与同程系统的稳定性。
得到如下结论：异程系统，从离热源最近的支路到最远支路，稳定性依次变差。
同程系统的稳定性具有对称性，即网路中部的支路稳定性最差，越往两端，支路的稳定性越好。
同程系统的稳定性总体上不如异程系统。
关键词：水力稳定性，耦合干扰，异程系统，同程系统 1 序 言流体输送系统中，各支路间、各用户间、各末端设备间流量的藕合干扰问题，就是水力稳定性（简称稳定性）问题。
比如，一个支路变动阀门开度改变流量，对其它支路的流量影响较大，就可以说系统的稳定性较差；反之，则系统的稳定性较好。
对于一个支路，其它支路进行流量调节时，对该支路的流量影响较大，就可以说这个支路的稳定性较差；反之，则这个支路的稳定性较好。
热水供暖系统﹑空调冷冻水系统以及空调的风系统等，任务都是将热量和冷量输送给末端设备。
这种系统有一个突出的特点，就是常常需要根据热、冷负荷的 变化调节流量。
这样就产生了一个问题：整个系统是一个相互联系的整体，某个用户、某个末端设备的流量调节，势必引起其它用户、其它末端设备的流量变化，而这个变化又往往是人们不希望出现的。
这样既影响了供暖或空调的质量，又浪费了能源。
所以，提高系统的稳定性，既是供暖空调效果的需要，也是节能的需要。
同程系统和异程系统是供热和空调工程中两种基本的系统型式，本文针对这两种系统进行稳定性的分析和比较。
所采用的方法，完全可以用于对其他影响稳定性的各种因素的分析。
2 管网的求解方法对稳定性进行定量的比较和分析，需要在不同条件下对管网进行求解。
根据图论方法，一个管网中各节点和各分支（任意两相邻节点之间均为一个分支）之间的关系，可以用关联矩阵描述。
对于一个有M 个节点和N 个分支的闭式管网，关联矩阵为：N M ij a A ⨯=)( ，其中⎪⎩⎪⎨⎧= . 0,; 1,-;1,上不在分支表示节点的末端在分支表示节点的始端在分支表示节点j i j i j i a j i可以证明，A 的秩为M-1，即矩阵A 中任意M-1行是线性无关的。
浅析同程式和异程式水系统的区别2020年第1期【工程设计】浅析同程式和异程式水系统的区别王鸥阳浙江伟星新型建材股份有限公司浙江台州317000【摘要】通过管路系统中水头损失、流量的计算，文章分析、比较了同程式和异程式水系统在工程使用效果上的差异，最后指出实践中可行的结论：在商用热水系统、空调水系统以及循环冷却水系统设计中，怎样结合实际情况选择最佳的管路布置方式。
【关键词】暖通同程式异程式管路系统设计优化中图分类号：TU832.2+2文献标识码：A1同程式系统与异程式系统磁商用热水系统、空调水系统以及循环冷却水系统按管路布置方式分为同程式系统与异程式系统，同程式系统是流经各终端设备的水流程相等，而异程式系统则不具备这个特点。
同程式系统的优点是可以平衡各种用水点的水量，可以减少系统初调试的工作量。
但由于采用回程管，管道的总长度将增加，因此增加了初投资，而且由于增加的管路将使整个系统每次运行的总水头增加了这一部分，使得水泵的平均能耗增加。
在异程式系统中，对于远离水泵的末端，环路阻力越大，将使这部分水流通过较其它用水点困难,通过的水流量减少。
异程式系统主要优点是节省管道及其占用空间，和同程式系统相比可节省一条回水总管，对初投资较为有利。
2同程式和异程式水系统水头损失的计算2.1异程式水系统32m22m O10mHi aF642m52m10mF-F料我乐討:Z图一为异程式热水系统，设管内水流方向由O点经过三个并联管路用水点之后到达Z点，通过三个用水点abc的总长度分别是40m,44m,48m,管道直径都为DN20(De25,内径18mm)。
由图可知道，三条管路采用并联连接，根据伯努利方程，水流经过三条管路从O点到达Z点水压降相同，即通过三条管路的总水头损失△!!相等，都是O点断面的总水头减去Z点断面的总水头，等于Ho-Hz o通过三条管路的阻抗不相等,分别设为SI,S2,S3,由公式△H=SQ2可知，通过三条管路的水流量Q的平方与管路阻抗S成反比，而管路阻抗S=8(X l/d+C总)/(tt a2d A4g),由阿里特苏里公式：—0.]1匡+型)口d a t塑料管道绝对当量粗糙度K取0.015,一由雷诺数计算公式Re=P vd/u,管道流速推荐取值0.4-0.6,取20度水温时动力粘度为O.OOlOlPa s,管径d为0.018mm,计算得雷诺数Re约为7200,水流处于水力光滑区。
