上海市各区2017年中考物理二模试卷分类汇编_压强选择题

2016学年第二(dì èr)学期徐汇区初三模拟考物理部分一、选择题（共16分）1.依据卢瑟福的原子模型理论，在原子中绕核高速旋转的是（）A. 原子B. 质子C.中子(zhōngzǐ)D. 电子2. 四冲程柴油机在工作过程中，将机械能转化成内能的冲程是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程3.小徐在教室里能分辨出教室外老师的说话声，主要是一句声音的（）A.音调B. 响度C.音色D. 以上三项都是4. 以下各种单色光中，属于三原色光之一的是（）A. 蓝光B. 紫光C.黄光D. 橙光5. 质量为0.2千克的物体从空中下落，无题受到空气阻力位1牛，其所受合力为（）A. 1.2牛B. 0.8牛C. 2.96牛D. 0.96牛6.电动自行车两刹车手柄各有一个电键S1和S2，在行驶中用任意手刹车，该手柄上的电键立即断开，电动自行车上的电动机停止工作，图1所示的电路中符合要求的是（）7. 当烛焰离凸透镜4厘米时，在凸透镜另一侧的光屏上成一个倒立放大的实像，该凸透镜的焦距可能为（）A. 1厘米B. 3厘米C. 4厘米D. 5厘米8. 如图2所示，甲乙两个均匀实心正方体放在水平地面上，它们对水平地面的压强相等，若分别沿水平方向截去体积相等的部分后它们剩余部分对地面的压强分别为P甲，P乙则（）A. P甲可能等于P乙B. P甲一定大于P乙C. P甲可能小于P乙D. P甲一定小于P乙二、填空题（共24分）9. 最早测出大气压强值得(zhí dé)科学家是_______；家庭(jiātíng)电路中，点灯与电视机是_______关系(guān xì)（选填串联或并联），标有“220V，500W”字样的电饭锅，正常工作一小时，耗电____度。

压强选择题1、（杨浦10）. 如图4所示的甲、乙两个实心均匀正方体放置在水平地面上且对地面的压强相同，沿竖直方向从右侧分别切去相同比例，并将切除部分叠放在对方剩余部分的上面，此时甲、乙剩余部分对地面的压强分别为p 甲和P 乙，下列关系正确的是（ ） A. p p <甲乙B. p p >甲乙C. p p =甲乙D. 都有可能2、（松江8）．如图5所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙放置在水平地面上，将两个完全相同的物块（物块密度大于液体甲的密度），一个浸没在液体甲中，另一个放在圆柱体乙上。

液体甲对容器底部的压力增加量和压强增加量分别为ΔF 甲和Δp 甲，圆柱体乙对水平地面压力增加量和压强增加量分别为ΔF 乙和Δp 乙，则（ ）A ．ΔF 甲一定小于ΔF 乙B ．ΔF 甲可能大于ΔF 乙C ．Δp 甲一定大于Δp 乙D ．Δp 甲可能等于Δp 乙3、（徐汇8）、 如图2所示，甲乙两个均匀实心正方体放在水平地面上，它们对水平地面的压强相等，若分别沿水平方向截去体积相等的部分后它们剩余部分对地面的压强分别为P 甲，P 乙则（ ）A. P 甲可能等于P 乙B. P 甲一定大于P 乙C. P 甲可能小于P 乙D. P 甲一定小于P 乙图5图3甲乙4、（青浦8）．如图3所示，甲、乙两个实心均匀正方体分别放在水平地面上，它们对地面的压强相等。

若在两个正方体的上部，沿水平方向分别截去相同高度的部分，则它们对地面压力的变化量△F 甲、△F 乙的关系是（ ）A ．△F 甲一定大于△F 乙B ．△F 甲可能等于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙5、（嘉定8）．如图3所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等。

现沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压强大于乙对容器底部的压强。

若甲、乙剩余部分的体积分别为V 甲、V 乙，则（ ） A ．V 甲一定大于V 乙B ．V 甲一定小于V 乙C ．V 甲可能小于V 乙D ．V 甲可能等于V 乙6、（闵行8）．两个均匀实心正方体甲、乙，如图4所示放置在水平地面上，乙对水平地面的压强为p 1。

一、选择题（共16分）1．《物理》（九年级第二学期试用本）一书的质量最接近于（）A．0.015千克B．0.15千克C．1.5千克D．15千克2．图1是热机工作时的四个冲程，其中属于内能转化为机械能的冲程是（）3．光从空气斜射到水面发生光的反射和折射现象，已知入射光线与水面的夹角为30°，则下列说法正确的是（）A．入射角等于30°B．反射角等于60°C．折射角大于60°D．折射角等于0°4．如图2所示，闭合电键S，则（）A．通电螺线管的右端是S极，小磁针的N极向左偏转B．通电螺线管的右端是S极，小磁针的N极向右偏转C．通电螺线管的右端是N极，小磁针的N极向左偏转D．通电螺线管的右端是N极，小磁针的N极向右偏转5．某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是（）A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数不够准确D．指针摆动角度小，读数比较准确6．一重为G的立方体放在水平面上，现对其上表面的中央沿竖直方向施加一个力，该力的大小为F（已知F<G），此时该正方体在竖直方向上所受合力的大小为（）A．0 B．F C．G－F D．G7．如图3所示，P、Q是同一直线上相距12米的两点，甲、乙两小车同时从P点出发向Q 点运动，当乙车到达Q点时，甲车离Q点为12米，则甲、乙两小车运动的s-t图像可能是（）A．①③B．①④C．②③D．②④8．如图4两个盛有等高液体的圆柱形容器A和B，底面积不同（已知S A＜S B），液体对容器底部的压强相等。

现将甲球放在A容器的液体中，乙球放在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定（）A．甲球所受浮力大于乙球所受浮力B．甲球的重力小于乙球的重力C．甲球的体积大于乙球的体积D．甲球的质量大于乙球的质量二、填空题（共23分）请将结果填入答题纸的相应位置。

闵行区2017学年九年级质量调研考试理化试卷（满分150分，考试时间100分钟） 2017年4月物理部分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．我们通常说的男高音的“高”是指声音的A ．音调B ．响度C ．音色D ．振幅 2．下列粒子中带正电的是A ．中子B ．质子C ．电子D ．原子 3．下列事实不能．．用分子动理论解释的是 A ．酒精挥发B ．花香四溢 C ．尘土飞扬 D ．腌制咸蛋4．甲、乙两个质量相同的实心物体漂浮在水面上，已知ρ甲＜ρ乙。

甲、乙所受的浮力分别为F 甲、F 乙，排开液体的体积分别为V 甲、V 乙，则A ．F 甲＝F 乙，V 甲＞V 乙B ．F 甲＜F 乙，V 甲＜V 乙C ．F 甲＝F 乙，V 甲＝V 乙D ．F 甲＞F 乙，V 甲＞V 乙5．木块静止在水平桌面上，如图1所示。

关于木块对桌面的压力和木块所受重力之间的关系，下列说法中正确的是A ．一对平衡力B ．一对相互作用力C ．作用在同一物体上D ．两力的大小相同6．如图2所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是 ①闭合电键前，移动滑片P 到最右端是为了起到保护电路的作用 ②闭合电键后，移动滑片P 的作用是控制电阻两端的电压保持不变 ③闭合电键后，移动滑片P 的作用是控制通过电阻的电流保持不变 ④闭合电键后，移动滑片P 的目的是多次测量取平均值减少误差 A ．①②B ．②③ C ．①③ D ．②④图1图27．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。

已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。

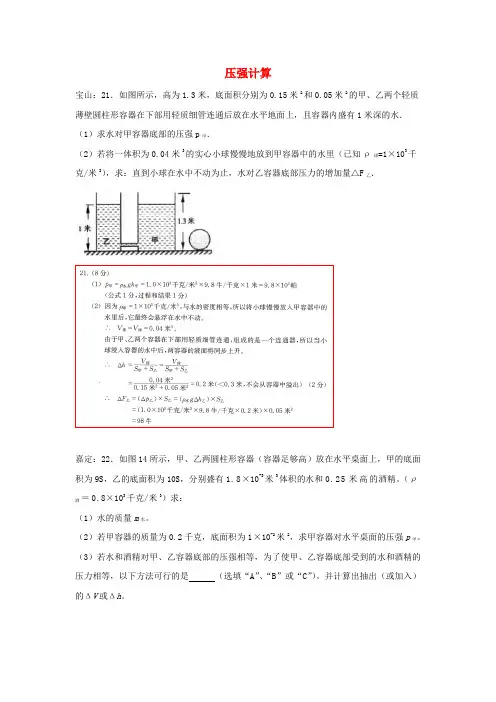

压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。

（ρ3千克/米3）求：酒＝0.8×10（1）水的质量m水。

（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。

（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。

并计算出抽出（或加入）的ΔV或Δh。

图14A 抽出ΔV体积的水和酒精B 加入Δh高的水和酒精C 抽出Δh高的水和酒精闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为2×10-3 米 3 的薄壁容器内装入0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。

（1）求该液体对容器底的压强。

（2）求该液体的密度、体积。

（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1 米3 的实心物块，且物块浸没。

求物块静止后容器对桌面压强的增加量。

黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。

①若甲中盛有质量为3千克的水，求水的体积V1及水对甲底部的压力F1。

②若容器甲足够高、底面积为2S，其内装有深为H、密度为ρ的液体;圆柱体乙的底面积为S高h。

现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强P1。

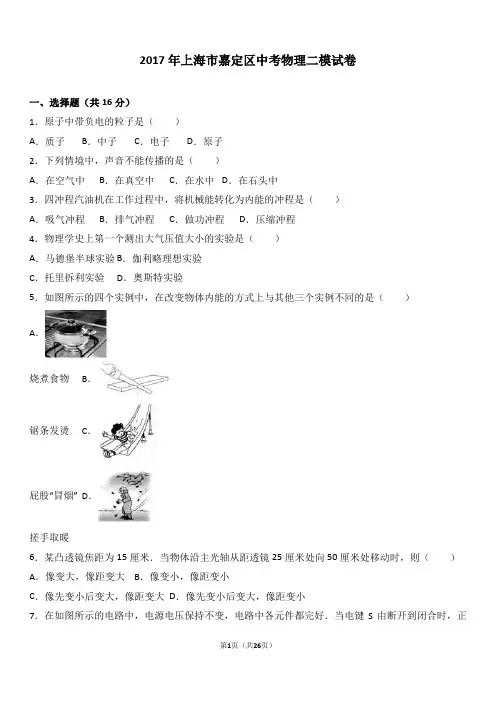

2017年上海市嘉定区中考物理二模试卷一、选择题（共16分）1．原子中带负电的粒子是（）A．质子B．中子C．电子D．原子2．下列情境中，声音不能传播的是（）A．在空气中B．在真空中C．在水中D．在石头中3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是（）A．吸气冲程B．排气冲程C．做功冲程D．压缩冲程4．物理学史上第一个测出大气压值大小的实验是（）A．马德堡半球实验 B．伽利略理想实验C．托里拆利实验D．奥斯特实验5．如图所示的四个实例中，在改变物体内能的方式上与其他三个实例不同的是（）A．烧煮食物B．锯条发烫C．屁股“冒烟”D．搓手取暖6．某凸透镜焦距为15厘米．当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小7．在如图所示的电路中，电源电压保持不变，电路中各元件都完好．当电键S由断开到闭合时，正确的判断是（）A．电压表的示数可能变大B．电压表的示数一定变小C．电流表的示数可能不变D．电流表的示数一定变小8．如图所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等．现沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压强大于乙对容器底部的压强．若甲、乙剩余部分的体积分别为V甲、V乙，则（）A．V甲一定大于V乙 B．V甲一定小于V乙C．V甲可能小于V乙 D．V甲可能等于V乙二、填空题（共26分）9．上海地区家用照明电路的电压是伏；家庭中的空调器与微波炉是（选填“串联”或“并联”）连接的；额定功率为1千瓦的用电器正常工作2小时，耗电度．10．低碳出行，共享单车带来快捷与便利．如图所示为某同学在水平路面上骑行共享单车时的情景，他用力蹬脚踏板后，车子加速前进，这是因为力能使物体发生改变；加速后，单车的惯性（选填“变大”、“不变”或“变小”）；以他骑行的共享单车为参照物，该同学是（选填“运动”或“静止”）的．11．如图所示，滑轮是定滑轮（选填“A”或“B”）；若物体所受重力均为50牛，不计滑轮重力及摩擦，当用力F2匀速提升物体时，力F2为牛；若用力F1使物体匀速上升2米，力F1所做的功为焦．12．用弹簧测力计沿竖直方向两次拉着同一物体做直线运动，如图是它两次运动的s﹣t图象．第一次运动时，该物体的速度是米/秒，随运动时间的增加，该物体的动能（选填“变小”、“不变”或“变大”）．若两次对应的弹簧测力计示数分别为F1、F2（不计空气阻力），则F1F2（选填“大于”或“等于”或“小于”）．13．2千克的水温度降低5℃，水放出的热量为焦．[c水=4.2×103焦/（千克•℃）]在常见物质中，水的比热容是较大的，质量相等的水和砂石，吸收相等的热量，水升高的温度（选填“较大”或“较小”）．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做运动造成的．14．某导体两端的电压为9伏，10秒内通过该导体横截面的电荷量为9库，通过该导体的电流为安，电流做功为焦．若该导体两端的电压为零时，它的电阻为欧．15．如图所示的电路中，电源电压保持不变．闭合电键S后，观察到灯L不发光，电路中只有一个电表的指针发生偏转．已知灯L、电阻R出现了故障，其它电路元件均完好．（1）指针发生偏转的电表是表；（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观察到L′发光，电路中有一个电表指针未发生偏转，则原电路中的故障一定是．16．为了探究影响物体受到滑动摩擦力大小的因素，某小组同学利用长方体甲、圆柱体乙、弹簧测力计、水平放置的木板（粗糙程度相同）进行实验．实验中，他们先后以平放、侧放的方式改变长方体与木板之间的接触面积，如图、（b）所示；然后将圆柱体乙叠放在长方体甲上以改变木板受到的压力大小，如图所示．实验过程中始终用同一弹簧测力计拉动长方体做匀速直线运动．请仔细观察图中的操作和测量结果，然后归纳得出初步结论．（1）分析比较图与中测力计的示数及相关条件，可得出的初步结论是：．（2）分析比较图与中测力计的示数及相关条件，可得出的初步结论是：．三．作图题（共8分）17．在图中，画出物体AB经平面镜所成的像18．请在图中画出力F1和F2的力臂l1和l2．19．根据图中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向、通电螺线管的N、S极，并在括号内标出电源的正、负极．四．计算题（共22分）请将计算过程和答案写入答题纸的相应位置．20．体积为1.0×10﹣3米3金属块浸没在水中，求金属块所受的浮力大小F浮．21．如图所示，质量分布均匀的实心正方体A和B分别置于高度差为h的水平地面上．物体A的密度为1125千克/米3，物体B的质量为9千克．求：（1）若物体A的体积为8×10﹣3米3，求物体A的质量m A；（2）若物体B的边长为0.3米，求物体B对水平地面的压强p B；（3）若A的边长为2h，且A、B它们对地面的压力相等，现将A、B两正方体沿水平方向截去高度相等的一部分，使它们剩余部分对水平地面的压强相等，求截去的高度△h（△h的值用h表示）．22．在如图所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2是规格为“20Ω2A”和“50Ω1.5A”中的一个．（1）若电阻R1的阻值15欧，求电键闭合后：①通过R1的电流I1②电阻R1消耗的电功率P1．（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值的一半时，电流表示数如图、（c）所示．请通过计算判断所用变阻器的规格，并求出R1可能的阻值．五．实验题（共18分）请根据要求在答题纸的相应位置作答．23．图所示可知物体的重力为牛，图是探究的实验装置；图是“探究平面镜成像的特点”的实验装置，图中M是用代替平面镜，若在M后的蜡烛B的位置放一张白纸，白纸上蜡烛A的像（选填“有”或“没有”）．24．在图所示“验证阿基米德原理”的实验中，主要是验证浸没在液体中的物体受到的浮力与排开液体的之间的关系；测定液体的密度时测量空烧杯的质量（选填“需要”或“不需要”）；在“探究导体中电流与电压的关系”和“用电流表、电压表测电阻”实验中需要测量的物理量是的，实验中多次测量的目的是；（后两空选填“相同”或“不同”）．25．某同学在做“测定小灯泡的电功率”实验中，待测小灯上标有“0.3A”字样清晰可见．实验桌上还有若干节新干电池、电流表、电压表、标有“20Ω 2A”的滑动变阻器、电键和导线等器材可供选择．①实验电路如图所示，请在图中的○内填入电表，使之成为正确的电路．②实验中，小林同学正确连接电路，且操作正确．闭合电键S后，观察到电压表示数为2伏，电流表为0.2安，他移动滑片，当小灯正常发光时，此时电压表的示数变化了1.5伏．则电源电压为伏，待测小灯的额定功率为瓦．实验后，小林同学认为在上述实验中如果减少一节新干电池后，也能完成此实验．你觉得这种说法正确吗？．理由是．26．为了探究物质的某种特性，小刘同学分别选用甲、乙两种不同的物质做实验．实验时，他用量筒和电子天平分别测出甲、乙两物质在不同体积时的质量，并记录了如表数据．①分析表中的实验序号1、2、3、4（或5、6、7、8）实验中甲（或乙）的体积及质量变化的倍数关系，可得出的初步结论是：．②分析表中实验序号实验之间的关系，可归纳得出初步结论是：相同体积的甲、乙两种物质，它们的质量是不相同的．③进一步分析表中的甲、乙两种物质的质量与体积的关系，可归纳得到的结论是：（a）；（b）．2017年上海市嘉定区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．原子中带负电的粒子是（）A．质子B．中子C．电子D．原子【考点】H3：原子结构、元电荷与带电情况．【分析】根据原子结构的相关基础知识可以确定带负电的微粒是哪一个．【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选C．2．下列情境中，声音不能传播的是（）A．在空气中B．在真空中C．在水中D．在石头中【考点】92：声音的传播条件．【分析】解决此题需掌握：声音的传播需要介质，气体、液体、固体都能传声；真空不能传声．【解答】解：气体、液体、固体都能传声；因为声音的传播需要介质，所以真空不能传声．故选B．3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是（）A．吸气冲程B．排气冲程C．做功冲程D．压缩冲程【考点】GM：内燃机的四个冲程．【分析】在内燃机的做功冲程中能量转化是内能转化为机械能，压缩冲程中能量转化是机械能转化为内能．【解答】解：在压缩冲程中，活塞压缩汽油与空气形成的燃料混合物，活塞对气体做功，将机械能转化为气体的内能．故选D．4．物理学史上第一个测出大气压值大小的实验是（）A．马德堡半球实验 B．伽利略理想实验C．托里拆利实验D．奥斯特实验【考点】8E：大气压强的存在．【分析】马德堡半球实验和托里拆利实验都是与大气压强有关的著名实验，但他们的意义和结果却有着较大的区别，一个重在验证大气压的存在，一个重在测量大气压值．【解答】解：A、马德堡半球实验验证了大气压的存在，故A错误；B、伽利略理想实验探究的是阻力对物体运动的影响，故B错误；C、最早测出大气压值的科学家是托里拆利实验，故C正确；D、奥斯特实验第一次验证了电与磁之间的联系，故D错误．故选C．5．如图所示的四个实例中，在改变物体内能的方式上与其他三个实例不同的是（）A．烧煮食物B．锯条发烫C．屁股“冒烟”D．搓手取暖【考点】G9：做功改变物体内能．【分析】改变物体内能的方式有两种：做功和热传递，其中做功过程是能量的转化过程，是机械能和内能相互转化的过程；热传递是内能从高温转移到低温的过程，二者的本质不同．【解答】解：A、烧煮食物是通过热传递改变物体的内能，属于能量的转移；B、锯木头时，锯条发烫，即锯条克服摩擦力做功，使得自身的内能增加，所以是做功改变物体的内能，故属于能量的转化；C、滑滑梯时，屁股“冒烟”是通过克服摩擦力做功改变物体的内能的；D、冬天搓手取暖也是通过克服摩擦力做功改变物体的内能的；故分析可知，A是热传递改变内能，而BCD是做功改变内能，所以在改变物体内能的方式上与其他三个实例不同的是A；故选A．6．某凸透镜焦距为15厘米．当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小【考点】B8：凸透镜成像的应用．【分析】当物距大于焦距时，成倒立的实像，此时物距减小，像距增大，像变大．【解答】解：一个焦距为15厘米的凸透镜．当物体在离透镜25厘米处，成倒立的实像，当物体沿主光轴从离透镜25厘米处逐渐到离透镜50厘米处的过程中，物距增大，像距减小，像变小；故选B．7．在如图所示的电路中，电源电压保持不变，电路中各元件都完好．当电键S由断开到闭合时，正确的判断是（）A．电压表的示数可能变大B．电压表的示数一定变小C．电流表的示数可能不变D．电流表的示数一定变小【考点】IZ：电路的动态分析．【分析】由电路图可知，电键S断开时电阻R与灯泡L串联，电流表测电路中的电流，电压表测电源电压；当电键S闭合时，电流表和灯泡被短路示数为0A，电压表仍测电源电压；根据串联电路的电阻特点可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化．【解答】解：由电路图可知，电键S断开时，电阻R与灯泡L串联，电流表测电路中的电流，电压表测电源电压；当电键S闭合时，电压表仍测电源电压，电流表和灯泡被短路，电流表示数为0A，则电流表的示数变小；综上所述，电压表的示数一定不变，而电流表的示数一定变小．只有D说法正确．故选D．8．如图所示，均匀圆柱体甲和盛有液体乙的圆柱形容器放置在水平地面上，甲、乙质量相等．现沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压强大于乙对容器底部的压强．若甲、乙剩余部分的体积分别为V甲、V乙，则（）A．V甲一定大于V乙 B．V甲一定小于V乙C．V甲可能小于V乙 D．V甲可能等于V乙【考点】83：压强大小比较．【分析】先根据规则物体压强变形公式p=ρgh和p=得出甲乙密度的关系，然后再利用p=ρgh得出甲乙高度关系，最后根据V=Sh得出体积关系．【解答】解：因为甲为规则固体，乙为规则容器，则甲对地面的压强：p甲=ρ甲gh甲，乙对容器底的压强：p乙=ρ乙gh 乙，因为甲、乙质量相等，所以甲对地面的压力和乙对容器底的压力等于重力，并且相等，而S甲＞S乙，由p=可得，甲对地面的压强小于乙对容器底的压强；因为h甲＞h乙，所以ρ甲＜ρ乙，当沿水平方向切去部分甲并从容器中抽出部分乙后，甲对地面的压强大于乙对容器底部的压强时，由p=ρgh可得，h甲＞h乙，由于V=Sh，所以V甲一定大于V乙．故选A．二、填空题（共26分）9．上海地区家用照明电路的电压是220伏；家庭中的空调器与微波炉是并联（选填“串联”或“并联”）连接的；额定功率为1千瓦的用电器正常工作2小时，耗电2度．【考点】IQ：家庭电路工作电压、零线火线的辨别方法；HT：串联电路和并联电路的辨别；J3：电功的计算．【分析】（1）家庭电路的电压是220V，用电器的额定电压是220V；（2）家庭电路的用电器是互不影响的，所以是并联的关系．（3）据题目中的信息，结合公式W=Pt分析即可．【解答】解：据课本知识可知，我国家庭电路电压是220V；家庭电路的用电器是互不影响的，所以是并联的关系，故家庭中的空调器与微波炉是并联的；据题目信息可知，此时消耗的电能是：W=Pt=1kW×2h=2kW•h=2度；故答案为：（1）220；（2）并联；（3）2．10．低碳出行，共享单车带来快捷与便利．如图所示为某同学在水平路面上骑行共享单车时的情景，他用力蹬脚踏板后，车子加速前进，这是因为力能使物体运动状态发生改变；加速后，单车的惯性不变（选填“变大”、“不变”或“变小”）；以他骑行的共享单车为参照物，该同学是静止（选填“运动”或“静止”）的．【考点】6F：力的作用效果；52：参照物及其选择；6L：惯性．【分析】力的作用效果有两个：一是改变物体的运动状态（指速度的大小和方向），二是改变物体的形状；惯性大小只与质量有关；如果物体相对于参照物的位置保持不变，则物体是静止的，如果物体相对于参照物的位置不断变化，则物体是运动的．【解答】解：他用力蹬脚踏板后，车子加速前进，这是因为力能使物体运动状态发生改变；惯性大小只与质量有关，加速后，单车的惯性不变；以他骑行的共享单车为参照物，该同学与自行车没有位置变化，是静止的．故答案为：运动状态；不变；静止．11．如图所示，滑轮A是定滑轮（选填“A”或“B”）；若物体所受重力均为50牛，不计滑轮重力及摩擦，当用力F2匀速提升物体时，力F2为25牛；若用力F1使物体匀速上升2米，力F1所做的功为100焦．【考点】EC：功的计算．【分析】（1）定滑轮的轮轴是固定的，使用定滑轮不能省力，但可以改变力的方向；动滑轮的轮轴与物体一起运动，使用动滑轮可以省力．（2）不计摩擦和滑轮重力，使用动滑轮可以省力一半；（3）求出拉力F1和移动的距离，再计算拉力F1所做的功．【解答】解：（1）由图可知，滑轮A的轴固定不动，所以滑轮A是定滑轮；（2）由图可知B滑轮是动滑轮，不计摩擦和滑轮重力，使用动滑轮可以省一半的力，则拉力F2=G=×50N=25N；（3）物体质量不变，不计摩擦和滑轮重力，使用定滑轮时，拉力F1=G=50N，拉力端移动距离s1=h=2m，拉力F1做功：W1=F1s1=50N×2m=100J．故答案为：A；25；100．12．用弹簧测力计沿竖直方向两次拉着同一物体做直线运动，如图是它两次运动的s﹣t图象．第一次运动时，该物体的速度是0.1米/秒，随运动时间的增加，该物体的动能不变（选填“变小”、“不变”或“变大”）．若两次对应的弹簧测力计示数分别为F1、F2（不计空气阻力），则F1=F2（选填“大于”或“等于”或“小于”）．【考点】68：速度与物体运动；6T：二力平衡条件的应用；FL：动能大小的比较．【分析】①由图象知，两次运动时路程与时间都成正比，也就是物体做匀速直线运动．确定某一路程和对应的时间，利用v=得到步行的速度；运动物体具有的能量叫动能，动能的大小与物体的质量和速度有关；②一个物体在两个力的作用下能够做匀速直线运动，这两个力一定是一对平衡力，大小相等、方向相反，在一条直线上．【解答】解：第一次运动时，通过0.8m的路程所用时间为8s，所以其运动速度为v===0.1m/s；动能与质量和速度有关．两个物体在运动的过程中，质量不变，速度不变，所以动能不变；同一个物体重力一定，在竖直方向匀速运动过程中，受到竖直向下的重力和竖直向上的拉力，并且两个力是一对平衡力，所以F1=F2=G．故答案为：0.1；不变；等于．13．2千克的水温度降低5℃，水放出的热量为 4.2×104焦．[c水=4.2×103焦/（千克•℃）]在常见物质中，水的比热容是较大的，质量相等的水和砂石，吸收相等的热量，水升高的温度较小（选填“较大”或“较小”）．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做无规则运动造成的．【考点】GG：热量的计算；GW：扩散现象．【分析】由热量公式可以求出水释放的热量；水的比热较大，根据热量公式水与砂石的温度变化情况；组成物质的分子在不停地做无规则运动．【解答】解：2千克的水温度降低5℃，水放出的热量为：Q=cm△t=4.2×103J/（kg•℃）×2kg×5℃=4.2×104J；水的比热容大于砂石的比热容，由Q=cm△t可知，在质量m与吸收或放出热量Q相同的情况下，水的温度变化△t较小；吸烟者“吞云吐雾”时会波及周围人群，烟的分子进入到空气中，这是扩散现象，扩散现象表明分子不停地进行无规则运动．故答案为：4.2×104；较小；无规则．14．某导体两端的电压为9伏，10秒内通过该导体横截面的电荷量为9库，通过该导体的电流为0.9安，电流做功为81焦．若该导体两端的电压为零时，它的电阻为10欧．【考点】IH：欧姆定律的应用；H4：电量及其计算；J3：电功的计算．【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I=求出通过的电流，根据W=UIt=UQ 求出电流做的功，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：（1）通过导体的电流：I===0.9A，电流做功：W=UIt=UQ=9V×9C=81J，由I=可得，导体的电阻：R===10Ω；（2）因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，该导体两端的电压为零时，导体的电阻仍为10Ω不变．故答案为：0.9；81；10．15．如图所示的电路中，电源电压保持不变．闭合电键S后，观察到灯L不发光，电路中只有一个电表的指针发生偏转．已知灯L、电阻R出现了故障，其它电路元件均完好．（1）指针发生偏转的电表是V2表；（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观察到L′发光，电路中有一个电表指针未发生偏转，则原电路中的故障一定是灯泡L断路且电阻R短路．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】对于第一问：已知其它元件均完好，很容易判断出哪个电表发生了偏转；对于第二问：更换灯泡后发光，就能判断灯泡的问题，再分析电压表测量的电压分析R的问题．【解答】解：（1）图是一个串联电路，图中有三个电表，而且三个电表完好，如果V1有示数，则V2也有示数，若A有示数，则V2一定也有示数，而V2有示数，另外两个表不一定有示数，题中说只有一个电表指针偏转，则一定是V2有示数（2）若用完好的灯泡L′替换L后，再次闭合电键S后，观察到L′发光，电路中有一个电表指针未发生偏转是灯泡L断路且电阻R短路．故答案为：V2；灯泡L断路且电阻R短路．16．为了探究影响物体受到滑动摩擦力大小的因素，某小组同学利用长方体甲、圆柱体乙、弹簧测力计、水平放置的木板（粗糙程度相同）进行实验．实验中，他们先后以平放、侧放的方式改变长方体与木板之间的接触面积，如图、（b）所示；然后将圆柱体乙叠放在长方体甲上以改变木板受到的压力大小，如图所示．实验过程中始终用同一弹簧测力计拉动长方体做匀速直线运动．请仔细观察图中的操作和测量结果，然后归纳得出初步结论．（1）分析比较图与中测力计的示数及相关条件，可得出的初步结论是：当接触面的粗糙程度和压力大小相同时，物体受到的滑动摩擦力与接触面大小无关．（2）分析比较图与中测力计的示数及相关条件，可得出的初步结论是：当接触面的大小和粗糙程度相同时，压力大的物体受到的滑动摩擦力大．【考点】7L：探究摩擦力的大小与什么因素有关的实验．【分析】根据实验数据得结论，主要是看什么量是变化的，什么量是不变的，变化的量就是影响摩擦力大小的因素．【解答】解：（1）比较图与中测力计的示数及相关条件，接触面的粗糙程度相同，长方体的压力也相同，只有接触面的大小不同，但弹簧测力计的示数相同，因此可以看出滑动摩擦力的小与接触面的大小无关；（2）比较图与中测力计的示数及相关条件，接触面的粗糙程度相同，压力逐渐增大，弹簧测力计的示数逐渐增大，说明摩擦力也逐渐增大；故答案为：（1）当接触面的粗糙程度和压力大小相同时，物体受到的滑动摩擦力与接触面大小无关；（2）当接触面的大小和粗糙程度相同时，压力大的物体受到的滑动摩擦力大．三．作图题（共8分）17．在图中，画出物体AB经平面镜所成的像【考点】AH：平面镜成像的相关作图．【分析】根据平面镜成像特点知，像与物关于镜面对称，故作出物关于镜面的对称图象A′B′即可．【解答】解：18．请在图中画出力F1和F2的力臂l1和l2．【考点】7P：力臂的画法．【分析】根据力臂的正确画法作图，即过支点作力的作用线的垂线段．【解答】解：反向延长F1 的作用线，然后过支点O作动力作用线和阻力作用线的垂线段，即动力臂L1和阻力臂L2．如图所示：19．根据图中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向、通电螺线管的N、S极，并在括号内标出电源的正、负极．【考点】CV：通电螺线管的极性和电流方向的判断．。

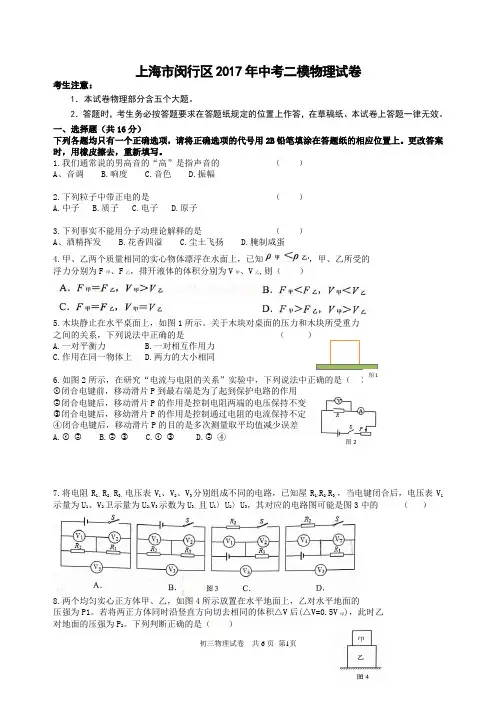

上海市闵行区2017年中考二模物理试卷考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。

更改答案时，用橡皮擦去，重新填写。

1.我们通常说的男高音的“高”是指声音的（）A、音调 B.响度 C.音色 D.振幅2.下列粒子中带正电的是（）A.中子B.质子C.电子D.原子3.下列事实不能用分子动理论解释的是（）A、酒精挥发 B.花香四溢 C.尘土飞扬 D.腌制咸蛋4.甲、乙两个质量相同的实心物体漂浮在水面上，已知，甲、乙所受的浮力分别为F甲、F乙，排开液体的体积分别为V甲、V乙,则（）5.木块静止在水平桌面上，如图1所示。

关于木块对桌面的压力和木块所受重力之间的关系，下列说法中正确的是（A.一对平衡力B.一对相互作用力C.作用在同一物体上D.两力的大小相同6.如图2所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（）①闭合电键前，移动滑片P到最右端是为了起到保护电路的作用②闭合电键后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合电键后，移幼滑片P的作用是控制通过电阻的电流保持不定④闭合电键后，移动滑片P的目的是多次测量取平均值减少误差A.①②B.②③C.①③D.②④7.将电阻R1、R2、R3，电压表V1、V2、V3分别组成不同的电路，已知屋R1>R2>R3,，当电键闭合后，电压表V1示量为U1、V2卫示量为U2;V3示数为U3，且U1〉U2〉U3，其对应的电路图可能是图3中的（）8.两个均匀实心正方体甲、乙，如图4所示放置在水平地面上，乙对水平地面的压强为P1。

若将两正方体同时沿竖直方向切去相同的体积△V后(△V=0.5V甲)，此时乙对地面的压强为P2。

下列判断正确的是（）图1图2A.P 1一定大P 2B.P1一定小P 2C.P1一定等于P 2D.P1可能小于P 2二、填空题（共23分）请将结果填在答题纸的相应位置9.我国家用电冰箱的额定电压为________伏，工作时消耗的电能是用________表测量的。

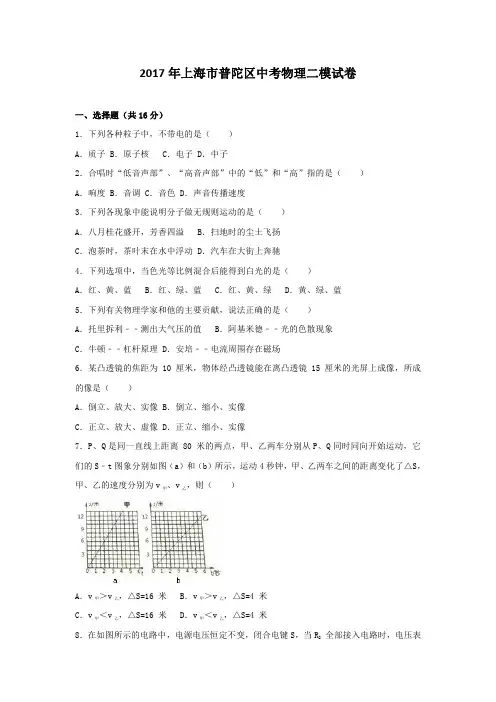

2017年上海市普陀区中考物理二模试卷一、选择题（共16分）1．下列各种粒子中，不带电的是（）A．质子B．原子核C．电子D．中子2．合唱时“低音声部”、“高音声部”中的“低”和“高”指的是（）A．响度B．音调C．音色D．声音传播速度3．下列各现象中能说明分子做无规则运动的是（）A．八月桂花盛开，芳香四溢B．扫地时的尘土飞扬C．泡茶时，茶叶末在水中浮动D．汽车在大街上奔驰4．下列选项中，当色光等比例混合后能得到白光的是（）A．红、黄、蓝B．红、绿、蓝C．红、黄、绿D．黄、绿、蓝5．下列有关物理学家和他的主要贡献，说法正确的是（）A．托里拆利﹣﹣测出大气压的值B．阿基米德﹣﹣光的色散现象C．牛顿﹣﹣杠杆原理D．安培﹣﹣电流周围存在磁场6．某凸透镜的焦距为10厘米，物体经凸透镜能在离凸透镜15厘米的光屏上成像，所成的像是（）A．倒立、放大、实像B．倒立、缩小、实像C．正立、放大、虚像D．正立、缩小、实像7．P、Q 是同一直线上距离80米的两点，甲、乙两车分别从P、Q 同时同向开始运动，它们的S﹣t 图象分别如图和所示，运动4秒钟，甲、乙两车之间的距离变化了△S，甲、乙的速度分别为v 甲、v 乙，则（）A．v 甲＞v 乙，△S=16米B．v 甲＞v 乙，△S=4米C．v 甲＜v 乙，△S=16米D．v 甲＜v 乙，△S=4米8．在如图所示的电路中，电源电压恒定不变，闭合电键S，当R 2全部接入电路时，电压表V的示数为U；移动滑片P，当R一半接入电路时，电压表V的示数为U'，则下列关于U'2和U的关系正确的是（）A．U'一定等于B．U'可能等于C．U'一定大于D．U'可能大于二、填空题（共23分）9．（3分）一节新干电池电压为伏；家庭电路中各用电器之间是（选填“串联”或“并联”）连接的；10秒钟内通过某导体电量为6库，则通过它的电流为安．10．（3分）汽车已经广泛进入家庭．汽车发动机的冲程将内能转化为机械能，使汽车获得前进的动力．汽车导航仪与卫星之间是通过（填“电磁波”或“超声波”）来传递信息的．司机遇紧急情况刹车时，汽车由于仍能向前运动一段距离．11．（3分）生活中处处有物理．如用重锤线检查墙面是否竖直，利用了；汽车发动机常用水做冷却剂，主要是因为水的；扫地机器人吸尘的工作原理是通过电机转动使内部（填物理量）变小，从而使杂物进入吸尘器．12．（3分）小华乘自动扶梯匀速下楼时，以扶梯为参照物，小华是（选填“静止”或“运动”），她受到的重力扶梯对她的支持力（选填“大于”、“等于”或“小于”），此过程中小华的机械能（选填“增大”、“不变”或“减小”）．是机内自动温控开关）．若13．（3分）如图是某款电热饮水机相关参数和电路原理图（其中S热水箱中装有2千克水，加热使温度从20℃升高到100℃，吸收的热量为焦，此加热过应处于状程需要30分钟，则消耗的电能为度；当饮水机处于保温状态时，电键S态（选填“断开”或“闭合”）．[c=4.2×103焦/（千克•℃）]水热水箱容量2L加热时功率400W额定电压220V保温时功率40W14．（4分）在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，电压表的示数突然变大．若电路中只有一处故障，且只发生在电阻R1或R2处．①电路中的故障可能是：．②在原故障电路中，仅将电阻R1和R2互换位置，请判断能否进一步确定故障所在，并说明理由．15．（3分）根据科学家的精确测量发现不同维度和高度的g值大小各有不同，具体见如表．请根据表中的相关数据回答问题：020********09.7809.7869.8029.8199.8319.83289.7569.7629.7779.7949.8069.807129.7439.7499.7659.7829.7949.795209.7199.7259.7409.7579.7699.770①当高度为0，纬度为40度时，g=牛/千克．②同一地方，高度越大，g值．③g值大小与纬度的关系是：．三、作图题（共7分）16．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数．17．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零．18．（3分）在图中，请根据通电螺线管周围磁感线方向，标出电源的正、负极，标出通电螺线管的N、S极，以及小磁针的N、S极．四、计算题（共26分）19．（5分）体积为2×10﹣3米3的金属块浸没在水中，求：金属块受到的浮力大小F浮．20．（5分）用如图所示的滑轮竖直匀速向上提升重为100牛的物体A．（不考虑滑轮的重力和绳子与滑轮间的摩擦）求：①求拉力F；②若物体A被提升4米，求拉力F所做的功W．21．（8分）在如图所示的电路中，电源电压恒定不变，R1的阻值为30欧，滑动变阻器上标有“20Ω2A”字样，闭合电键后，电流表A1的示数如图所示．①求R1两端的电压U1；②若R2消耗的电功率为4.5瓦，求通过R2的电流I2；③现将同样规格的电流表A2接入电路中，不改变A1量程，调节滑片P的位置，使两电流表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R 2接入电路的阻值．22．（8分）如图所示，水平地面上底面积分别为S、2S 的轻质圆柱形容器中分别装有甲、乙两种液体，其质量、高度的关系如表一所示．①若甲液体是水，高度为0.1米，求水对容器底部的压强p 水．②求甲、乙两种液体的密度之比．③现有物体A、B，其质量、体积的关系如表二所示．请在物体A、B 和液体甲、乙中各选择一个，当把物体浸没在液体中（液体不会溢出），容器对水平地面压强变化量△p 1、液体对容器底部压强变化量△p 2．要求写出选择的液体和放入其中的物体，并求出△p 1比△p 2的最大值．（说明：②与③小题答题所涉及的物理量均用字母表示）表一液体质量高度甲M 3h 乙M2h表二物体质量体积A 10m 2V B9m3V五、试验题（共18分）23．（4分）在“探究杠杆平衡的条件”实验中，把杠杆安装在支架上，出现如图所示现象．则应将左端的平衡螺母向调节（选填“左”或“右”），直到杠杆在位置平衡；挂上钩码后，发现杠杆不平衡，则应改变钩码个数或，实验中需要多次测量的目的是：．24．（4分）“探究平面镜成像的特点”的实验情况如图所示．①实验时，玻璃板和完全相同的蜡烛A与B应放置在水平桌面上．②实验时，要使蜡烛B与点燃的蜡烛A的像完全重合，这是为了．③若在玻璃板后面挡一张黑纸，透过玻璃板（选填“能”、“不能”）看到玻璃板后蜡烛A的像，则说明平面镜成的是像．25．（7分）在探究液体压强特点的实验中，某实验小组同学做了下列实验．①首先选用两根两端开口的玻璃管（横截面积关系为SA ＜SB），在两端玻璃管的一端扎上橡皮薄膜，然后倒入适量的水，橡皮膜从原来的A位置下凹至B位置，如图1（a）（b）所示．由此可知：液体对容器底部压强与液体重力，与容器底面积．（均选填“有关”或“无关”）②然后将其中一根扎有橡皮薄膜的玻璃管插入水中的不同位置，实验现象如图2（a）（b）（c）所示．可得的初步结论是：同种液体内部，．③接着又利用数字式压强传感器分别浸没在甲、乙两种液体中的不同深度处，测出液体内部的压强，表一，表二为他们记录的实验数据．表一ρ甲=1.0×103千克/米3实验序号深度（米）压强10.198020.43920 30.878404 1.211760表二ρ乙=1.0×103千克/米3实验序号深度（米）压强50.2156860.539207 1.078408 1.511760（a）此实验中用数字式压强传感器测出液体在不同深度处压强值的目的是为了进一步研究的关系．（b）分析比较实验序号2与6、3与7和4与8中的压强与深度和液体密度的大小关系，可得：当时，液体内部压强越大．26．（4分）小华同学做“测定小灯泡的电功率”实验，实验器材齐全并完好，电源电压6V 不变，滑动变阻器标有A，B两个（A标有“10Ω1A”的字样，B标有“20Ω1A”的字样），待测小灯上只有所标“2.5V”字样清晰可见．小华选用其中一个滑动变阻器与电源、小灯泡、电流表、电键正确连接电路后，再将电压表并联在电路中．闭合电键前使滑动变阻器接入电路电阻最大，然后闭合电键，通过移移动变阻器的滑片测得小灯在不同电压下的电流，并将数据记录在表中．．物理量电压U/V电流I/A1 4.00.202 3.50.223 2.50.28①请画出小华同学的实验电路图②判断小灯泡正常发光的方法是．③小华在实验中选用的滑动变阻器是④小灯泡的额定功率为（请写出计算过程）2017年上海市普陀区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．下列各种粒子中，不带电的是（）A．质子B．原子核C．电子D．中子【考点】32：原子的核式模型．【分析】根据原子结构的基础知识可以得到此题的答案．【解答】解：原子是由电子和原子核组成，其中，电子带负电，原子核又是由带正电的质子和不带电的中子构成的（即原子核带正电）．故选D．【点评】本题考查了原子内各种微粒的电性，属于识记性内容，比较简单．2．合唱时“低音声部”、“高音声部”中的“低”和“高”指的是（）A．响度B．音调C．音色D．声音传播速度【考点】9D：频率及音调的关系．【分析】音调是指声音的高低，生活中说的声音高低，由振动频率决定，频率越大音调越高．【解答】解：合唱时，高音和低音是指所发出的声音具有不同的音调．故选B．【点评】本题考查了学生对乐音的三特征（响度、音调和音色）的了解与掌握，属于基础题目．3．下列各现象中能说明分子做无规则运动的是（）A．八月桂花盛开，芳香四溢B．扫地时的尘土飞扬C．泡茶时，茶叶末在水中浮动D．汽车在大街上奔驰【考点】GW：扩散现象．【分析】分子热运动理论的内容：一是物质是由分子构成的；二是构成物质的分子都在不停地做无规则运动；三是分子间存在相互作用力﹣﹣引力和斥力．不同物体互相接触时彼此进入对方的现象叫扩散，扩散现象说明分子在不停的做无规则运动．【解答】解：A、桂花飘香，是香味分子在空气中发生了扩散现象，扩散现象说明分子在不停的做无规则运动．故A正确；B、尘土是固态颗粒，尘土飞扬是物体的机械运动．故B错误；C、茶叶末在水中浮动，属于机械运动．故C错误；D、汽车在大街上奔驰，是汽车在做机械运动．故D错误．故选A．【点评】此题主要考查的是分子运动论的内容和扩散现象的定义及扩散现象说明的问题﹣﹣分子在不停的做无规则运动．4．下列选项中，当色光等比例混合后能得到白光的是（）A．红、黄、蓝B．红、绿、蓝C．红、黄、绿D．黄、绿、蓝【考点】AQ：色光的三原色和颜料的三原色．【分析】色光的三基色是：红、绿、蓝，颜料的三原色是：红、黄、蓝．【解答】解：色光的三基色是：红、绿、蓝，这三种颜色是用其他色光无法组合成的；这三种色光等比例混合后能得到白光．故选：B．【点评】本题考查了色光的三原色，是一道综合性题目．5．下列有关物理学家和他的主要贡献，说法正确的是（）A．托里拆利﹣﹣测出大气压的值B．阿基米德﹣﹣光的色散现象C．牛顿﹣﹣杠杆原理D．安培﹣﹣电流周围存在磁场【考点】2R：物理常识．【分析】根据对物理学史及科学家主要贡献的掌握分析答题．【解答】解：A、托里拆利﹣﹣﹣测出大气压的值，故A正确；B、阿基米德得出了阿基米德原理，可以用来求浮力，故B错误；C、牛顿发现了万有引力定律，总结出了牛顿三定律，惯性定律是牛顿总结出的，故C错误；D、奥斯特发现了电流的磁效应，故D 错误．故选A．【点评】本题考查了有关物理学家以及这些科学家对物理学所做的贡献，考查了学生的记忆能力．6．某凸透镜的焦距为10厘米，物体经凸透镜能在离凸透镜15厘米的光屏上成像，所成的像是（）A．倒立、放大、实像B．倒立、缩小、实像C．正立、放大、虚像D．正立、缩小、实像【考点】B8：凸透镜成像的应用．【分析】凸透镜成像时，U＞2f，2f＞V＞f，成倒立、缩小的实像，据上面的知识分析即可判断．【解答】解：凸透镜的焦距是10cm，把物体经凸透镜能在离凸透镜15厘米的光屏上成像，即像成在1倍焦距和2倍焦距之间，成倒立、缩小的实像．故选B．【点评】知道凸透镜的成像规律是解决该题的关键．7．P、Q 是同一直线上距离80米的两点，甲、乙两车分别从P、Q 同时同向开始运动，它们的S﹣t 图象分别如图和所示，运动4秒钟，甲、乙两车之间的距离变化了△S，甲、乙的速度分别为v 甲、v 乙，则（）A．v 甲＞v 乙，△S=16米B．v 甲＞v 乙，△S=4米C．v 甲＜v 乙，△S=16米D．v 甲＜v 乙，△S=4米【考点】68：速度与物体运动．【分析】通过图象根据公式v=求出甲、乙的速度；计算甲、乙两小车经过4s 的路程，分别比较甲、乙路程的大小，得出两小车的位置关系．注意P、Q 两点的前后关系是不确定的．【解答】解：由a 图象得v 甲===3m/s，由图象b 得v 乙===2m/s，所以v 甲＞v 乙，甲车运动的比乙车快．运动4秒钟，甲通过的路程：s 甲′=v 甲t=3m/s×4s=12m，乙通过的路程：s 乙′=v 乙t=2m/s×4s=8m，甲、乙两小车同时同向做匀速直线运动，两车运动方向相同，如果甲在乙前，则两车间的距离增大了12m﹣8m=4m，如果乙在甲前，则两车间的距离减小了12m﹣8m=4m，即甲、乙两车之间的距离的变化量△S 始终为4m．综上所述，只有选项B 是正确的．故选B．【点评】灵活运用s﹣t 图象和速度公式，会求与图象对应的物体运动的速度，会计算对应时间的路程和行驶某路程所用的时间是解答本题的关键．8．在如图所示的电路中，电源电压恒定不变，闭合电键S，当R 2全部接入电路时，电压表V 的示数为U；移动滑片P，当R 2一半接入电路时，电压表V 的示数为U'，则下列关于U'和U 的关系正确的是（）A．U'一定等于B．U'可能等于C．U'一定大于D．U'可能大于【考点】IH：欧姆定律的应用．【分析】根据串联电路的特点，用表达式表示出电压表示数U 和U'，根据电源电压不变列等式关系进行判断．【解答】解：由图可知R 1与R 2串联，电压表测R 2电压，当R 2全部接入电路时，R 2两端电压即电压表示数U=IR 2=×R 2当当R 2一半接入电路时，R 2两端电压即电压表示数U'=I'×R 2=×R 2=×R 2，==＞，即C 正确，ABD 不正确．故选C．【点评】本题要理解总电压不变，掌握串联电路的特点，熟练运用欧姆定律．二、填空题（共23分）9．一节新干电池电压为1.5伏；家庭电路中各用电器之间是并联（选填“串联”或“并联”）连接的；10秒钟内通过某导体电量为6库，则通过它的电流为0.6安．【考点】IO：家庭电路的连接；H4：电量及其计算；I1：电压．【分析】（1）要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V；（2）家庭电路中各用电器之间工作互不影响，应并联在电路中；（3）电流大小等于：I=；代入数值可解答．【解答】解：（1）一节干电池的电压是1.5V；（2）家庭电路中各用电器之间工作互不影响，应并联在电路中；（3）I===0.6A；故答案为：1.5；并联；0.6．【点评】掌握常见的电压值；明确家庭电路的特点；灵活运用电流的公式；是解答此题的关键．10．汽车已经广泛进入家庭．汽车发动机的做功冲程将内能转化为机械能，使汽车获得前进的动力．汽车导航仪与卫星之间是通过电磁波（填“电磁波”或“超声波”）来传递信息的．司机遇紧急情况刹车时，汽车由于惯性仍能向前运动一段距离．【考点】GM：内燃机的四个冲程；6L：惯性；D2：电磁波的传播．【分析】（1）内燃机包括吸气、压缩、做功、排气四个冲程．其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能．（2）卫星通讯利用了电磁波来传递信息．（3）一切物体都有保持原来运动状态不变的性质，叫惯性．【解答】解：（1）在内燃机的四个冲程中，做功冲程高温高压的燃气对活塞做功，将内能转化为机械能；（2）汽车导航仪与卫星之间是通过电磁波来传递信息的．（3）刹车时，汽车由于惯性，还要保持原来的运动状态，因此仍能向前运动一段距离．故答案为：做功；电磁波；惯性．【点评】此题主要考查了四个冲程中的能量转化情况，要知道在压缩冲程与做功冲程发生了能量的转化，转化情况正好相反．同时，还考查了卫星通讯中电磁波的传播、惯性现象等．11．生活中处处有物理．如用重锤线检查墙面是否竖直，利用了重力方向竖直向下；汽车发动机常用水做冷却剂，主要是因为水的比热容大；扫地机器人吸尘的工作原理是通过电机转动使内部气压（填物理量）变小，从而使杂物进入吸尘器．【考点】7A：重力的方向；8K：流体压强与流速的关系；GE：水的比热容的特点及应用．【分析】①重力的方向在任何情况下都是竖直向下的，重锤线是利用重物静止时线总是竖直下垂的原理制造的；②水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等；③流体压强与流速的关系：流速越大，压强越小【解答】解：①因为重力的方向总是竖直向下，如果墙和重锤线的方向是一致的，即墙和重锤线平行，即墙壁就是竖直的，所以建筑工人常用重锤线来检查墙壁是否竖直，原理就是利用重力的方向是竖直向下的；②汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高；③高速旋转的叶轮把空气排出风机，同时使外部空气和灰尘不断地补充进风机，吸尘器就能“吸尘”了，其原理利用了流体流速大的地方压强小．故答案为：重力方向竖直向下；比热容大；气压．【点评】此题是一道综合题，考查了重力方向的应用、水的比热容较大的应用和吸尘器的基本原理，考查的知识点较多，难度不大．12．小华乘自动扶梯匀速下楼时，以扶梯为参照物，小华是静止（选填“静止”或“运动”），她受到的重力等于扶梯对她的支持力（选填“大于”、“等于”或“小于”），此过程中小华的机械能减小（选填“增大”、“不变”或“减小”）．【考点】FN：动能和势能的大小变化；52：参照物及其选择；6T：二力平衡条件的应用．【分析】（1）判断运动与静止时，要看物体相对于参照物的位置是否发生改变；（2）二力平衡的条件是：大小相等、方向相反、作用在同一个物体上、且作用在同一条直线上；（3）动能和势能合称机械能．动能的影响因素是质量和速度，重力势能的影响因素是质量和高度．【解答】解：以扶梯为参照物，小华相对于扶梯的位置并未发生改变，所以是静止的；小华随自动扶梯匀速运动，所以小华受到的重力和扶梯对她的支持力是一对平衡力，大小相等；扶梯匀速下楼时，小华的质量不变，速度不变，所以动能不变；高度变小，重力势能变小，所以机械能减小．故答案为：静止；等于；减小．【点评】熟练掌握运动和静止的相对性，二力平衡的条件以及影响动能、重力势能大小的因素，可顺利解答．13．如图是某款电热饮水机相关参数和电路原理图（其中S是机内自动温控开关）．若热水箱中装有2千克水，加热使温度从20℃升高到100℃，吸收的热量为 6.72×105焦，此加热过程需要30分钟，则消耗的电能为0.2度；当饮水机处于保温状态时，电键S=4.2×103焦/（千克•℃）]应处于断开状态（选填“断开”或“闭合”）．[c水热水箱容量2L加热时功率400W额定电压220V保温时功率40W【考点】JK：电功与热量的综合计算；J9：电功率与电压、电流的关系．【分析】（1）知道水的质量和初温、末温以及比热容，根据Q 吸=cm（t﹣t 0）求出水吸收的热量；（2）由表格数据可知加热时的功率，根据W=Pt 求出30min 消耗的电能；（3）当饮水机处于保温状态时，电路中的总功率最小，根据P=UI=可知，电路中的总电阻最大，据此判断电键S 0的状态．【解答】解：（1）水吸收的热量：Q 吸=cm（t﹣t 0）=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J；（2）由P=可得，此加热过程中消耗的电能：W=Pt=400×10﹣3kW×h=0.2kW•h=0.2度；（3）当饮水机处于保温状态时，电路中的总功率最小，由P=UI=可知，电路中的总电阻最大，由电路图可知，电键S 0断开时，电路为R 2的简单电路，电路中的总电阻最大．故答案为：6.72×105；0.2；断开．【点评】本题考查了吸热公式和电功公式以及电功率公式的灵活运用，从表格中获取有用的信息是关键．14．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，电压表的示数突然变大．若电路中只有一处故障，且只发生在电阻R 1或R 2处．①电路中的故障可能是：R 2断路、R 1短路．②在原故障电路中，仅将电阻R 1和R 2互换位置，请判断能否进一步确定故障所在，并说明理由不能，因为无论R 2断路或R 1短路，电压表都无示数，故无法区分R 2断路与R 1短路，所以不能判断．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】两电阻串联，利用短路或断路造成的电路现象分析解答；【解答】解：（1）由图可知两电阻串联，电阻R2断路，电压表与电源的两端相连，电压表有示数；R 1短路电压表与电源的两端相连，电压表有示数，故故障为R2断路；R1短路；（2）在原故障电路中，仅将电阻R1和R2互换位置，若R2断路或R1短路，电压表都无示数，故无法区分R2断路与R1短路，所以不能判断．故答案为：（1）R2断路、R1短路；（2）不能，因为无论R2断路或R1短路，电压表都无示数，故无法区分R2断路与R1短路，所以不能判断．【点评】分析电路故障问题时，注意电压表示数变化是解题关键．15．根据科学家的精确测量发现不同维度和高度的g值大小各有不同，具体见如表．请根据表中的相关数据回答问题：020********09.7809.7869.8029.8199.8319.83289.7569.7629.7779.7949.8069.807129.7439.7499.7659.7829.7949.795209.7199.7259.7409.7579.7699.770①当高度为0，纬度为40度时，g=9.802牛/千克．②同一地方，高度越大，g值越小．③g值大小与纬度的关系是：同一高度，纬度越高，g值越大．【考点】7C：探究重力大小跟什么因素有关的实验．【分析】①根据表格中的数据，找出当高度为0、纬度为40度时的g的值；②根据表格中的信息判定同一地方、高度越大时g的值的大小；③根据表格中数据的特点分析g值大小与纬度的关系．【解答】解：①由表格可知，当高度为0，纬度为40度时，g=9.802N/kg；②由表格可知，纬度相同时，高度越高，g的数值越小；③由表格可知，高度相同时，纬度越高，g的数值越大．故答案为：①9.802；②越小；③同一高度，纬度越高，g值越大．【点评】能根据表格中的数据得出正确的结论是解题的关键．三、作图题（共7分）16．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数．【考点】A8：作光的反射光路图．【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数．【解答】解：由反射角为60°，可得入射角也为60°，在法线左侧画出入射光线，度数等于反射角为60°即可，如图所示：【点评】由于题目已经作出法线，根据反射角等于入射角在同一平面内法线的另一侧画出入射光线即可，注意完成题目的要求．要注意入射角是入射光线与法线之间的夹角．17．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零．【考点】HR：实物的电路连接．【分析】本题抓住并联电路的工作特点，各用电器可以独立工作，互不影响．滑动变阻器的使用．【解答】解：滑动变阻器的滑片向左移动时，电流表的示数不变，滑动变阻器与电灯并联．【点评】本题考查了实物电路的连接合并联电路的工作特点．18．在图中，请根据通电螺线管周围磁感线方向，标出电源的正、负极，标出通电螺线管的N、S极，以及小磁针的N、S极．【考点】CV：通电螺线管的极性和电流方向的判断．【分析】①根据图中磁感线方向，先判断螺线管的两个磁极．②根据磁极间的相互作用再判断小磁针的磁极．③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．【解答】解：在磁体外部，磁感线总是从磁体的N极发出，最后回到S极．所以螺线管的左端为N极，右端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S 极．根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电源的右端为正极，左端为负极．故答案为：【点评】安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．。

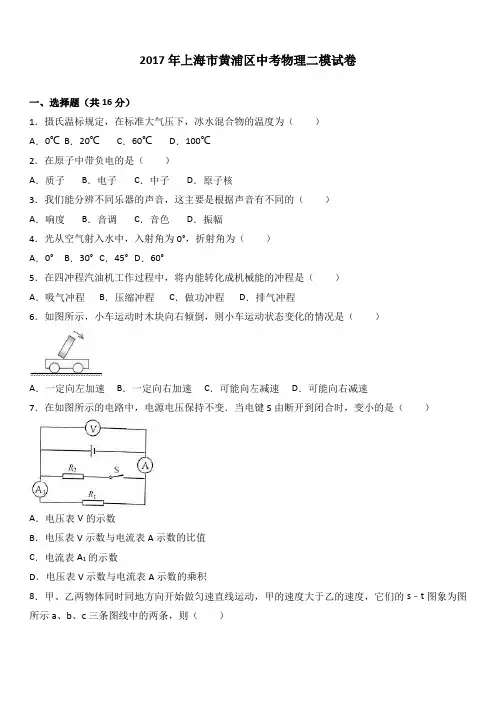

2017年上海市黄浦区中考物理二模试卷一、选择题（共16分）1．摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A．0℃B．20℃C．60℃D．100℃2．在原子中带负电的是（）A．质子B．电子C．中子D．原子核3．我们能分辨不同乐器的声音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅4．光从空气射入水中，入射角为0°，折射角为（）A．0°B．30°C．45°D．60°5．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A．一定向左加速B．一定向右加速C．可能向左减速D．可能向右减速7．在如图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，变小的是（）A．电压表V的示数B．电压表V示数与电流表A示数的比值C．电流表A1的示数D．电压表V示数与电流表A示数的乘积8．甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s﹣t图象为图所示a、b、c三条图线中的两条，则（）A．甲的s﹣t图一定为图线aB．甲的s﹣t图可能为图线cC．甲、乙两物体受到的合力大小可能不相等D．甲、乙两物体受到的合力大小一定相等二、填空题（共23分）9．家庭电路中，电视机与电灯是的（选填“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.2千瓦的用电器正常工作3小时，耗电度．10．如图所示，排球比赛时球被扣出主要表明力可以改变物体的（选填“运动状态”或“形状”）；以地面为参照物，运动员在向上跃起的过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）11．质量为2千克的水，在阳光照射下，温度升高5℃，水吸收的热量为焦[c水=4.2×103焦/（千克℃）]；改变物体内能有两种方式，这是通过方式改变其内能的．将体积为1×10﹣3米3的物体，浸没在水中时受到浮力的大小为牛．12．在各种不同色光中，红、、蓝叫做三原色光．质量为2千克的物体受到重力的大小为牛．如图所示，用力F匀速提起重为10牛的物体A，不计滑轮重及摩擦，力F的大小为牛．13．某导体两端的电压为2伏时，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为安，这段时间内电流做功为焦．该导体两端电压改变为4伏时，其电阻为欧．14．在如图所示的电路中，电源电压保持不变．已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好．当电键S闭合时①若电流表的指针发生偏转，电路中的故障是．②若电流表的指针不发生偏转，电路中的故障是．15．某小组同学研究两个物体间相互作用力F1和F2的特点．现有器材为：力传感器（相当于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等．图、（b）为他们设计的两种实验方案．①应根据图所示方案进行实验．②图是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示F1和F2的大小，横轴表示时间t）．请依据相关信息，写出两条结论．（A）．（B）．三、作图题（共7分）16．在如图中，重为2牛的物体静止在水平面上，用力的图示法画出物体受到的支持力F支．17．根据平面镜成像的特点，在图中作出物体AB在镜中的像A′B′．18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．四、计算题（共26分）19．杠杆平衡时，动力F1的大小为2N，动力臂L1为0.5m，阻力臂L2为0.1m，求阻力F2的大小．20．物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．21．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上．甲足够高、底面积为3S，其内盛有体积为3×10﹣3米的水；乙的底面积为S，所受重力为G．①求甲中水的质量．．②求乙对水平地面的压强P乙③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容h水'为3：2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，器A中水的深度之比为h乙'：．求乙的密度ρ乙22．在图所示的电路中，电源电压为6伏且不变．闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安．①求电阻R1的阻值．②通电10秒，求电流通过变阻器R2所做的功W2．③小红将R1和R2按图所示接入相同电源的电路，她设想通过移动变阻器R2的滑片P，使、（b）两电路消耗的总功率相等．请判断她的方案是否可行，并说明理由．五、实验题（共18分）23．使用电流表时，所测电流不得超过它的，必须使用电流从它的接线柱流入（选填“+”或“﹣”）．在“探究二力平衡的条件”实验中，物体应在的作用下，且分别处于匀速直线运动状态或状态．24．在图中，凸透镜焦距为10厘米．保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的，并将光屏向（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是的．若要得到烛焰的虚像，应使蜡烛与透镜间的距离10厘米．25．为了探究漂浮在液面上的物块露出液面的体积V露与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时露出液面的体积V露，相关数据记录在表一、表二中．表一：水表二：酒精表三①分析比较表一或表二中ρ物、V露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块， ．②分析比较实验序号 中，ρ液、V 露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，当V 物、ρ物相同时，ρ液越小，V 露越小．③由实验序号2与4的数据及相关条件，发现漂浮在液面上V 物相同的物块，存在与ρ液均不同而V 露相同的现象．若用V 物相同的物块进一步实验，请在表三中填入拟进行实验的数据，使每一组实验均能研究上述现象．26．小华同学做“测定小灯泡的电功率”实验，所用器材齐全且完好，电源电压为1.5伏的整数倍且保持不变、待测小灯上标有“0.2A”字样、滑动变阻器上标有“50Ω1A”字样．实验中，小华正确连接电路且使变阻器连入电路中的电阻最大，闭合电键时，小灯不发光、电表指针所处位置如图（a ）、（b ）所示．（电流表指针在两刻度线之间某位置，电压表指针在刻度线上）①判断电流表所选量程并说明理由． ②通过计算说明实验所用电源的电压．③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压．然后他调整了电表接入位置后重新实验，当小灯正常发光时，电压表指针所处位置与图（b ）相同．请通过计算求出小灯的额定功率． ．2017年上海市黄浦区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A．0℃B．20℃C．60℃D．100℃【考点】14：摄氏温度及其计算．【分析】通常情况下，把冰水混和物的温度规定为0摄氏度，一标准大气压下，水沸腾时的温度是100℃．【解答】解：摄氏温度的规定：把一标准大气压下冰水混合物的温度规定为0℃，把沸水的温度规定为100℃，分别用0℃和100℃表示．故选A．2．在原子中带负电的是（）A．质子B．电子C．中子D．原子核【考点】32：原子的核式模型．【分析】原子由位于原子中央带正电的原子核与带负电的核外电子组成．【解答】解：质子、原子核都带正电，中子不带电，电子带负电；故选B．3．我们能分辨不同乐器的声音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅【考点】9H：音色．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：能分辨不同乐器的声音，主要是因为不同乐器有不同的音色，故ABD错误、C正确．故选C．4．光从空气射入水中，入射角为0°，折射角为（）A．0°B．30°C．45°D．60°【考点】AK：光的折射规律．【分析】根据入射角和折射角的规定进行分析，即入射光线与法线的夹角为入射角，折射光线与法线的夹角为折射角．【解答】解：当入射角为0°时，说明光线垂直射向水面，此时光的传播方向不变，因此入射光线、折射光线与法线重合，所以入射角、折射角都为0°．故选A．5．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】GM：内燃机的四个冲程．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．6．如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A．一定向左加速B．一定向右加速C．可能向左减速D．可能向右减速【考点】6M：惯性现象．【分析】物体保持原来的运动状态不变的性质叫惯性，原来运动的物体保持运动，原来静止的保持静止，也可理解为“静者恒静、动者恒动”，据此分析回答．【解答】解：（1）木块与小车一起做匀速直线运动，当小车向右减速运动时，下端受摩擦力随车减速，木块上端仍保持原来的运动状态，使得木块向右倾倒；（2）木块随小车一起运动，当小车突然减速或加速时，木块下端随车减速或加速，木块上端由于惯性要保持原来的运动状态；由题图可知，此时，木块向右倾倒，说明木块上端相对于下端向右运动了，说明木块下端随小车相对向左运动了，推知小车可能向左加速或可能向右减速．故ABC错误，D正确．故选D．7．在如图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，变小的是（）A．电压表V的示数B．电压表V示数与电流表A示数的比值C．电流表A1的示数D．电压表V示数与电流表A示数的乘积【考点】IZ：电路的动态分析．【分析】由电路图可知，电键S断开时，电路为R1的简单电路，两电流表均测通过R1的电流，电压表测电源的电压；电键S闭合时，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流，电压表测电源的电压，根据电源的电压可知当电键S由断开到闭合时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，进一步可知电压表V示数与电流表A示数的比值和电压表V示数与电流表A示数的乘积变化．【解答】解：由电路图可知，电键S断开时，电路为R1的简单电路，两电流表均测通过R1的电流，电压表测电源的电压；电键S闭合时，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流，电压表测电源的电压，因电源电压保持不变，所以，当电键S由断开到闭合时，电压表V的示数不变，故A不符合题意；因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1示数不变，故C不符合题意；因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，因电压表V示数不变、电流表A示数变大，所以，电压表V示数与电流表A示数的比值变小，电压表V示数与电流表A示数的乘积变大，故B符合题意、D不符合题意．故选B．8．甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s﹣t图象为图所示a、b、c三条图线中的两条，则（）A．甲的s﹣t图一定为图线aB．甲的s﹣t图可能为图线cC．甲、乙两物体受到的合力大小可能不相等D．甲、乙两物体受到的合力大小一定相等【考点】68：速度与物体运动．【分析】（1）根据s﹣t图象找出同一时刻a、b、c对应的路程，然后由速度公式判断三图象对应速度的大小关系，进一步确定甲乙的对应关系；（2）物体运动状态不变，所受合力为0．【解答】解：AB、由图象知，对应同一时间t（如t=8s）s a=20m、s b=10m、s c=5m，即s a＞s b＞s c，由速度公式v=可知，v a＞v b＞v c；已知甲的速度大于乙的速度，所以a为甲的图线时，b或c是乙的图线；b为甲的图线时，c为乙的图线；但c不可能是甲的图线，故AB错误；CD、已知甲、乙都做匀速直线运动，说明运动状态不变，所以合力为零，两个力大小一定相等，方向相反，故C错误、D正确．故选D．二、填空题（共23分）9．家庭电路中，电视机与电灯是并联的（选填“串联”或“并联”）；电灯工作时消耗的是电能；额定功率为0.2千瓦的用电器正常工作3小时，耗电0.6度．【考点】IO：家庭电路的连接；J2：电功的实质；J3：电功的计算．【分析】（1）并联电路中的用电器是互不影响的．（2）电流做功的过程就是消耗电能的过程；（3）据公式W=Pt计算即可得到电能．【解答】解：（1）家庭电路中，电视机与电灯工作时互不影响，所以是并联的关系；（2）电灯工作时是电流做功的过程，也是消耗电能的过程；（3）此时用电器消耗的电能：W=Pt=0.2kW×3h=0.6kW•h=0.6度；故答案为：并联；电；0.6．10．如图所示，排球比赛时球被扣出主要表明力可以改变物体的运动状态（选填“运动状态”或“形状”）；以地面为参照物，运动员在向上跃起的过程中是运动的（选填“运动”或“静止”），其重力势能增大（选填“增大”、“不变”或“减小”）【考点】6F：力的作用效果；52：参照物及其选择；FM：势能大小的比较．【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物体方向的改变和物体速度的改变．（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：（1）扣球过程中用力作用后球的运动方向和速度都发生了变化，也就是改变了球的运动状态；（2）运动员扣球过程中，以地面为参照物运动员与地面的位置发生了变化，所以运动员是运动的；（3）运动员向上运动的过程中，质量不变，速度减小，动能减少；但所处高度增加，重力势能增大．故答案为：运动状态；运动；增大．11．质量为2千克的水，在阳光照射下，温度升高5℃，水吸收的热量为 4.2×104焦[c水=4.2×103焦/（千克℃）]；改变物体内能有两种方式，这是通过热传递方式改变其内能的．将体积为1×10﹣3米3的物体，浸没在水中时受到浮力的大小为9.8牛．【考点】GG：热量的计算；8O：阿基米德原理；GA：热传递改变物体内能．t求水吸收的热量；【分析】（1）知道水的质量、水的比热容、水的温度变化，利用吸热公式Q吸=cm△这些热量是由太阳传递给水，是利用热传递这种方式改变物体内能的；gV排可算出（2）已知物体的体积（浸没水中排开水的体积）和水的密度，根据阿基米德原理F浮=ρ液受到的浮力．【解答】解：（1）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×5℃=4.2×104J；这是通过热传递的方式改变水的内能的．10﹣3m3，（2）因为物体浸没在水中，所以V排=V=1×此时物体受到的浮力为：F浮=ρ水gV排=1×103kg/m3×9.8N/kg×1×10﹣3m3=9.8N．故答案为：4.2×104；热传递；9.8．12．在各种不同色光中，红、绿、蓝叫做三原色光．质量为2千克的物体受到重力的大小为20牛．如图所示，用力F匀速提起重为10牛的物体A，不计滑轮重及摩擦，力F的大小为5牛．【考点】AQ：色光的三原色和颜料的三原色；78：重力的计算．【分析】色光的三基色是：红、绿、蓝；根据G=mg求出重力；根据动滑轮的特点求出拉力．【解答】解：色光的三基色是：红、绿、蓝；物体受到的重力为：G=mg=2kg×10N/kg=20N；使用动滑轮能省一半的力，故F=5N．故答案为：绿；20；5．13．某导体两端的电压为2伏时，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为0.2安，这段时间内电流做功为4焦．该导体两端电压改变为4伏时，其电阻为10欧．【考点】IH：欧姆定律的应用；H4：电量及其计算；J3：电功的计算．【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ 求出这段时间内电流做的功，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过导体的电流：I===0.2A，这段时间内电流做的功：W=UIt=UQ=2V×2C=4J，由I=可得，导体的电阻：R===10Ω，因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当该导体两端电压改变为4伏时，导体的电阻仍为10Ω不变．故答案为：0.2；4；10．14．在如图所示的电路中，电源电压保持不变．已知电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好．当电键S闭合时①若电流表的指针发生偏转，电路中的故障是R1断路或短路．②若电流表的指针不发生偏转，电路中的故障是R2断路．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由电路图知，两电阻串联，电流表A测量电路中的电流，开关闭合造成R1短路．电路的故障一般是断路和短路，由题知，故障只发生在电阻R1或R2上，再从开关闭合后电流表示数的有无，分析判断电路中故障的可能性．【解答】解：由题知，电阻R1、R2中仅有一个出现了故障，且闭合电键S前后，其他元件均保持完好．①当电键S闭合时，R1短路，只有R2连入电路中，电流表的指针发生偏转，电路中有电流，即电路是通路，说明R2是完好的，所以电路中的故障是R1断路或短路了；②S闭合时，R1短路，电流表的指针不发生偏转，电路中无电流，电路出现断路，即R2断路了．故答案为：R1断路或短路；R2断路．15．某小组同学研究两个物体间相互作用力F1和F2的特点．现有器材为：力传感器（相当于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等．图、（b）为他们设计的两种实验方案．①应根据图所示方案进行实验．②图是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示F1和F2的大小，横轴表示时间t）．请依据相关信息，写出两条结论．（A）两个物体间相互作用力的大小是相等的．（B）两个物体间相互作用力是同时产生（消失）的．【考点】6I：力作用的相互性．【分析】物体间力的作用是相互的，相互作用力的大小是相等的．【解答】解：（1）由图a可知，此时测力计的两个力是作用在硬纸板上，两个测力计的拉力不是一对相互作用力，故选；（2）由图象可知：两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的．故答案为：（1）（b）；（2）两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的．三、作图题（共7分）16．在如图中，重为2牛的物体静止在水平面上，用力的图示法画出物体受到的支持力F支．【考点】6H：力的示意图．【分析】静止在水平面上的物体受重力和支持力作用，并且二力是一对平衡力，作用点都在物体的重心上，重力方向竖直向下，支持力方向竖直向上．据此画图．【解答】解：物体静止在水平面上，处于平衡状态，所以受到的重力和水平面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于2N，支持力的方向与重力方向相反，竖直向上．如下图所示：．17．根据平面镜成像的特点，在图中作出物体AB在镜中的像A′B′．【考点】AH：平面镜成像的相关作图．【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【考点】CV：通电螺线管的极性和电流方向的判断．【分析】①知道通电螺线管的N极，根据磁极间的相互作用判断出小磁针的磁极．②根据通电螺线管的磁极判断出磁感线的方向．在磁体外部，磁感线总是从N极发出，回到S极．③根据右手定则判断出电流的方向，确定电源的正负极．【解答】解：①由图可知，通电螺线管的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为S极，左端为N极．②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的．③根据安培定则，伸出右手使大拇指指示螺线管的左端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．故答案如图所示：四、计算题（共26分）19．杠杆平衡时，动力F1的大小为2N，动力臂L1为0.5m，阻力臂L2为0.1m，求阻力F2的大小．【考点】7N：杠杆的平衡条件．【分析】已知动力臂、阻力臂和动力大小，利用杠杆平衡条件求出阻力大小．【解答】解：由杠杆平衡条件得：F1×L1=F2×L2，即：2×0.5m=F2×0.1m，解得：F2=10N．答：阻力F2的大小为10N．20．物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．【考点】EC：功的计算；FF：功率的计算．【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=求出功率的大小．【解答】解：拉力做的功：W=Fs=20N×10m=200J；拉力的功率：P===40W．答：此过程中拉力做的功为200J，功率为40W．21．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上．甲足够高、底面积为3S，其内盛有体积为3×10﹣3米的水；乙的底面积为S，所受重力为G．①求甲中水的质量．．②求乙对水平地面的压强P乙③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容h水'为3：2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，器A中水的深度之比为h乙'：求乙的密度ρ．乙【考点】86：压强的大小及其计算．【分析】①已知甲的密度和体积，利用密度公式变形可求得其质量；②已知压力和受力面积，利用p=可求得对水平面压强．③根据压强相等来解答．【解答】解：①由ρ=可得：m水=ρ水V水=1.0×103kg/m3×3×10﹣3m3=3kg；②乙对水平面的压力F=G，对水平面产生的压强：p==．S③剩余部分对地面的压力：=ρ乙g水对容器底的压力：F水=ρ水gh水3S，h乙′：h水′=3：2，因为乙剩余部分对水平地面的压力等于水对容器甲底部的压力，S=ρ水gh水3S所以：ρ乙gρ乙=ρ水×3=ρ水×3=×1×103kg/m3×3=2×103kg/m3．答：①甲中水的质量为3kg．②乙对水平地面的压强为Pa．③乙的密度为2×103kg/m3．22．在图所示的电路中，电源电压为6伏且不变．闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安．①求电阻R1的阻值．②通电10秒，求电流通过变阻器R2所做的功W2．③小红将R1和R2按图所示接入相同电源的电路，她设想通过移动变阻器R2的滑片P，使、（b）两电路消耗的总功率相等．请判断她的方案是否可行，并说明理由．【考点】IH：欧姆定律的应用；J3：电功的计算．【分析】（1）R1与R2串联，电压表V测R1两端电压，根据R=求出电阻R1的阻值；（2）根据串联电路的电压特点求出R2的电压，利用W=UIt求出电流通过电阻R2所做的功；（3）根据串并联电路的电阻特点和P=即可分析判断．【解答】解：（1）R1与R2串联，电压表V1测R1两端电压，由I=可得电阻R1的阻值：R1===10Ω；（2）根据串联电路两端的总电压各电阻两端的电压之和可得：R2的电压U2=U﹣U1=6V﹣2V=4V，则W2=U2It=4V×0.2A×10s=8J；。

2017年上海市浦东新区中考物理二模试卷一、选择题（共16分）1．世界上第一个测出大气压值的科学家是（）A．托里拆利 B．牛顿 C．奥斯特D．瓦特2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（）A．音调不同 B．响度不同 C．音色不同 D．频率不同3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（）A．黄光 B．橙光 C．紫光 D．蓝光4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（）A．减小惯性 B．增大惯性C．减少急刹车时造成伤害 D．减少急加速时造成伤害5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是（）A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α6．重为12牛的木块在3牛的水平拉力作用下沿水平面做匀速直线运动，它受到的滑动摩擦力为（）A．3牛B．9牛C．12牛D．15牛7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒．甲运动10秒时，甲、乙间的距离大于2 米．在如图所示的a、b、c三条图线中，乙的s﹣t图（）A．一定是a B．一定是c C．可能是b D．可能是a或c8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）A．P向右移动，A的示数减小B．P向左移动，V1的示数增大C．无论P向哪侧移动，V1与V2示数的差值增大D．无论P向哪侧移动，V2与A示数的比值不变二、填空题（共23分）9．某共享单车的车锁内加装了GPS模块，车与卫星之间通过（选填“声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分能转化为能．10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度（选填“升高”或“降低”），其内能（选填“减少”或“增加”），这是通过方式改变的（选填“热传递”或“做功”）．11．如图所示，用滑轮匀速提升物体．滑轮（选填“A”或“B”）可以等效为等臂杠杆．若物体的重力G均为20牛，不计摩擦和滑轮重力，力F B为牛．当物体上升2米的过程中，力F A所做的功是焦．12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的（选填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，则此时足球受到的合力大小为牛，方向．13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦．则通过导体的电流为安，此时导体两端的电压为伏．当该导体两端的电压为0伏时，导体的电阻为欧．14．在如图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好．请根据下列要求，写出查找故障的操作方法及相应可观察到的现象．（1）查找R1是否断路：，若，则R1完好．（2）查找R2是否断路：，若，则R2断路．15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答：原子核体积约占原子总体积的太阳体积约占太阳系总体积的（1）原子内部的场景可类比为星系中行星绕着恒星运转．（2）原子核或恒星的体积占总体积的比例极小，．三、作图题（共7分）16．重6牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持力F．17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线．18．根据图中通电螺线管的N极，标出小磁针的N极和电源的正、负极．四、计算题（共26分）19．2千克水温度升高50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克•℃）]．20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面的压力和压强．21．如图所示电路中，电源电压12伏保持不变，电阻R1=5欧，滑动变阻器R2标有“20Ω 1.5A”字样．闭合电键后：（1）若通过R1的电流为0.8安，求此时R1两端的电压及电路的总电阻．（2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在图所示位置处．22．盛有水的柱形容器置于水平地面上，现有一个棱长分别为0.1米、0.1米和0.3米的实心长方体金属块A，将A 平放入容器中后，A浸没在水中，如图所示（图中水面位置未画出）．（1）求A所受浮力的大小．（2）若A的质量为8.1千克，求A的密度．（3）若容器的内底面积为0.05米2，现将A由原平放改成竖放在水中，求容器底受到水的压强变化量的范围．五、实验题（共18分）23．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于状态，电流表要联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变（选填“同一”或“不同”）导体两端的．24．小华做“验证阿基米德原理”的实验中，用图所示的溢杯和小桶收集石块排开的水，他的实验过程分别如图、（c）、（d）、（e）所示．（1）图所示，是小华在使用测量石块的．（2）若图中四个测量值F1、F2、F3、F4满足关系式，该原理将得到验证．（3）以下关于实验过程中的操作，会影响验证结果的是．A．图中溢杯内未盛满水．B．图中小桶内有少量水．C．图中石块未浸没水中．25．小周和小孙在学习了凸透镜成像知识后，进一步合作探究凸透镜成实像时像距的变化规律．每次实验时，她们先在光具座上固定好发光物体和光屏的位置，然后通过移动凸透镜位置，使光屏上得到清晰的像．表一、表二记录了她们通过实验及运算获得的数据．表一（焦距12cm）表二（焦距15cm）（1）分析比较表一（或表二）中像距随物距变化的关系可初步得出：同一凸透镜成实像时，．（2）分析比较序号中的数据可初步得出：不同凸透镜成实像且物距相同时，凸透镜的焦距越大，像距也越大．（3）分析比较表一（或表二）中像距和物距的差值随物屏距离变化的关系可初步得出：同一凸透镜成实像时，．（4）基于（3）的初步结论，并结合序号4（或8）的现象进行推理，请写出一条合理的推理结论：凸透镜成实像时，．26．甲同学要测定标有“4.5V”字样小灯泡的电功率，乙同学要测定一个未知电阻的阻值，他们分别选取了电源电压、滑动变阻器规格等完全相同的两套实验器材．他们都正确连接电路并规范地进行实验．闭合电键，他们各自将数据记录在表三、表四的序号1中．接着他们移动变阻器滑片的位置．又记录了两组数据在表格中（未全）．其中甲同学在读取序号2的数据时，滑恰好在变阻器的中点处，又记录了两组数据在表格中（未全）．其中甲同学在读数序号2的数据时，滑片恰好在变阻器的中点处（连入电路的阻值为最大值的一半）；乙同学的读取序号3的数据时，滑片处在变阻器的另一端．表三（甲同学）表四（乙同学）（1）表三序号3中灯泡的亮度比正常发光时（选填“亮”或“暗”）．表四中进行3次实验的目的是为了（选填“寻找普通规律”或“减小误差”）．（2）表三种所确定额数据是、，表四中所缺的数据是、．2017年上海市浦东新区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．世界上第一个测出大气压值的科学家是（）A．托里拆利 B．牛顿 C．奥斯特D．瓦特【考点】8E：大气压强的存在．【分析】托里拆利实验第一次测出了大气压值，托里拆利是意大利科学家．【解答】解：托里拆利是历史上第一个测出大气压值的是意大利的科学家，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即760mm．故答案为：A．2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（）A．音调不同 B．响度不同 C．音色不同 D．频率不同【考点】9G：响度与振幅的关系．【分析】音调指声音的高低，是由物体振动的频率决定的；响度指声音的强弱，是由物体振动的振幅决定的，还与距离发声体的远近有关；音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同．【解答】解：（1）做眼保健操时，声音的振动频率不变，所以离放音喇叭远近不同的同学听到声音的音调相同，故AD错误；（2）声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关，距离发声体越近，响度越大，距离发声体越远，响度越小，因此离放音喇叭远近不同的同学听到声音的响度不同．故B正确；（3）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同，眼保健操时，放音喇叭的音色不变，故C错误．故选B．3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（）A．黄光 B．橙光 C．紫光 D．蓝光【考点】AQ：色光的三原色和颜料的三原色．【分析】红、绿、蓝三种色光按不同比例可以混合成任何彩色光，被称为光的三原色．【解答】解：光的三原色是红、绿、蓝．红、绿、蓝三种色光按不同比例可以混合成任何彩色光，三种等比例混合可得到白光．故选D．4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（）A．减小惯性 B．增大惯性C．减少急刹车时造成伤害 D．减少急加速时造成伤害【考点】6L：惯性．【分析】一切物体都有保持原来运动状态的性质，叫惯性，惯性大小只与物体的质量有关；先分析车辆在遇到紧急情况时，人和车的运动状态，然后根据任何物体都有保持原来运动状态的性质进行分析即可解决．【解答】解：AB、惯性大小只与物体的质量有关，与物体的运动状态等无关，因此使用安全带不能减小或增大惯性，故AB错误；CD、当车辆行驶过程中遇到紧急情况刹车时，人由于惯性会向前倾，容易撞到车前挡风玻璃等造成伤害，而安全带可以在很大程度上减少急刹车时造成伤害．故C正确、D错误．故选C．5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是（）A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α【考点】A7：光的反射定律；AK：光的折射规律．【分析】水面相当于平面镜，能反射光，水又是透明的，能对光发生折射．根据光的反射定律和折射规律回答．【解答】解：当光从空气斜射到水面时，同时发生反射和折射现象，反射角等于入射角，折射角小于入射角．故选C．6．重为12牛的木块在3牛的水平拉力作用下沿水平面做匀速直线运动，它受到的滑动摩擦力为（）A．3牛B．9牛C．12牛D．15牛【考点】6T：二力平衡条件的应用．【分析】匀速直线运动的物体和静止的物体受到平衡力作用，根据平衡力条件进行判断．【解答】解：木块在水平面上进行匀速直线运动时，木块水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，大小相等，所以滑动摩擦力大小为3N．故选A．7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒．甲运动10秒时，甲、乙间的距离大于2 米．在如图所示的a、b、c三条图线中，乙的s﹣t图（）A．一定是a B．一定是c C．可能是b D．可能是a或c【考点】68：速度与物体运动．【分析】由甲的速度和运动时间可知甲的运动路程，从而判断出甲的s﹣t图线，再根据甲乙运动时间关系，由图象找到另两个图线的路程分析比较．【解答】解：由题知，v甲=0.4m/s，所以甲运动10s通过的路程s甲=v甲t=0.4m/s×10s=4m，所以图象中b图线表示甲的s﹣t的图线；由a图线知，通过8m路程所用时间为12s，甲比乙先运动4s，即乙运动的时间为6s，由图知s a=4m，与甲车通过路程相等，故a不是乙的s﹣t图线；由c图线知，6s内通过距离小于2m，所以甲乙距离大于2m，符合题意，故c一定是乙的s﹣t图线，故选B．8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）A．P向右移动，A的示数减小B．P向左移动，V1的示数增大C．无论P向哪侧移动，V1与V2示数的差值增大D．无论P向哪侧移动，V2与A示数的比值不变【考点】IZ：电路的动态分析．【分析】由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R1两端的电压，电流表A测电路中的电流．根据滑片的移动可知先得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点和欧姆定律判断V1与V2示数的差值的变化，根据欧姆定律判断电压表V2与电流表A的示数之比的变化．【解答】解：由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R1两端的电压，电流表测电路中的电流．A、当滑动变阻器的滑片P向右移动时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表A的示数变大，故A错误；B、当滑动变阻器的滑片P向左移动时，由于电压表V1测电源电压，电源电压不变，所以V1的示数不变，故B错误；C、由于V1的示数不变，根据U=IR可知滑片P向左移动时电流变小，R1两端的电压变小，则V1与V2示数的差值是变大；滑片P向右移动时电流变大，R1两端的电压变大，所以V1与V2示数的差值变小，故C错误；D、由I=可知，V2与A示数的比值为R1的阻值，所以无论P向哪侧移动，电压表V2与电流表A的示数之比不变，故D正确．故选D．二、填空题（共23分）9．某共享单车的车锁内加装了GPS模块，车与卫星之间通过无线电波（选填“声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．【考点】D2：电磁波的传播；J2：电功的实质．【分析】卫星通信、无线电视、无线广播、手机、GPS系统都是利用电磁波工作的．模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．【解答】解：GPS接收器通过接收卫星发射的信号，实现对车辆的精确定位，卫星向GPS接收器传送信息依靠的是电磁波（无线电波），模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．故答案为：无线电波；机械；电．10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度升高（选填“升高”或“降低”），其内能增加（选填“减少”或“增加”），这是通过做功方式改变的（选填“热传递”或“做功”）．【考点】G9：做功改变物体内能．【分析】改变内能有两种方式：即做功和热传递，内燃机的一个工作循环有四个冲程，即吸气冲程、压缩冲程、做功冲程、排气冲程；压缩冲程即进气门和排气门都关闭，活塞由上向下运动，压缩空气做功，使气缸内气体内能增加温度升高．【解答】解：在压缩冲程中，活塞由上向下压缩气缸内的空气，即对空气做功，使得空气的内能增加，温度升高，这是通过做功的方式改变了气缸内物质的内能．故答案为：升高；增加；做功．11．如图所示，用滑轮匀速提升物体．滑轮 A （选填“A”或“B”）可以等效为等臂杠杆．若物体的重力G均为20牛，不计摩擦和滑轮重力，力F B为10 牛．当物体上升2米的过程中，力F A所做的功是40 焦．【考点】EC：功的计算；7V：定滑轮及其工作特点；7Z：动滑轮拉力的计算．【分析】（1）定滑轮的实质是等臂杠杆，不能省力，但可以改变力的方向；（2）动滑轮的实质是动力臂为阻力臂二倍的杠杆，省一半力，但不能改变力的方向；（3）不计摩擦和滑轮重力，根据F=G求出F B的大小，根据W=Fs求出F A所做的功．【解答】解：（1）由图可知，A是定滑轮，其实质是等臂杠杆，不能省力；（2）B是动滑轮，其实质是动力臂为阻力臂二倍的杠杆，可以省一半的力，不计摩擦和滑轮重力，则B中绳子的拉力：F B=G=×20N=10N；（3）当物体上升2米的过程中，A中绳子的拉力F A=G=20N，绳端向下移动的距离s A=h A=2m，力F A所做的功：W A=F A s A=20N×2m=40J．故答案为：A；10；40．12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的运动状态（选填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，则此时足球受到的合力大小为 5.2 牛，方向竖直向下．【考点】6W：力的合成与应用；6F：力的作用效果．【分析】（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变．②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化．（2）同直线上的二力合成，若力分方向相同，则合力大小等于二力之和，方向与二力的方向相同．【解答】解：（1）小明踢球后球向上运动，球的运动方向和速度均发生变化；此现象主要表明力可以改变物体的运动状态．（2）若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，两个力的方向相同；则此时足球受到的合力大小为：F=G+f=4.2N+1N=5.2N，方向竖直向下；故答案为：运动状态；5.2；竖直向下．13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦．则通过导体的电流为0.5 安，此时导体两端的电压为 3 伏．当该导体两端的电压为0伏时，导体的电阻为 6 欧．【考点】IH：欧姆定律的应用．【分析】（1）知道10秒内通过某导体横截面的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出导体两端的电压，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过导体的电流：I===0.5A，由W=UIt=UQ可得，导体两端的电压：U===3V，由I=可得，导体的电阻：R===6Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端的电压为0伏时，导体的电阻仍为6Ω不变．故答案为：0.5；3；6．14．在如图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好．请根据下列要求，写出查找故障的操作方法及相应可观察到的现象．（1）查找R1是否断路：闭合S1，断开S2，若电流表有示数，则R1完好．（2）查找R2是否断路：先闭合S1再闭合S2，若电流表示数保持不变，则R2断路．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由图知，两电阻并联，电流表测干路中电流．（1）若R1完好，则该支路应有电流，若R1断路，电路中无电流，由此分析解答；（2）要将R2连入电路必须闭合S1，若断开S2，只有R1接入电路中，若闭合S2，两电阻并联，根据电流表测的是干路电流，根据电流表示数的变化情况可判断R2是否断路．【解答】解：由图知，电阻R1、R2并联，电流表测干路中电流．（1）为了查找R1是否断路应闭合S1，断开S2，此时电路中只有R1连入电路中，若电流表有示数说明R1完好，若电流表无示数说明R1断路；（2）先闭合S1，电路中只有R1连入电路中，电流表测其电流，再闭合S2，两电阻并联，电流表测干路的电流，根据串联电路特点，若R2完好，电流表示数将变大；若R2断路，则电流表仍测R1的电流，示数保持不变．故答案为：（1）闭合S1，断开S2；电流表有示数；（2）先闭合S1再闭合S2；电流表示数保持不变．15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答：原子核体积约占原子总体积的太阳体积约占太阳系总体积的（1）原子内部电子绕着原子核旋转的场景可类比为星系中行星绕着恒星运转．（2）原子核或恒星的体积占总体积的比例极小，但原子核或恒星的质量占总质量的比例却极大．【考点】32：原子的核式模型．【分析】根据所了解的太阳系和原子结构模型进行解答．【解答】解：（1）在原子中，原子核居于中心，核外电子绕着原子核高速旋转，在星系中行星绕着恒星运转，因此原子内部电子绕着原子核旋转的场景可类比为星系中行星绕着恒星运转．（2）在原子中，原子核占总体积的比例极小，但质量占原子的大部分，核外电子的质量很小，在太阳系中，太阳位于中心，恒星质量也占了太阳系的质量的大部分．故答案为：（1）电子绕着原子核旋转；（2）但原子核或恒星的质量占总质量的比例却极大．三、作图题（共7分）16．重6牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持力F．【考点】6H：力的示意图．【分析】力的图示是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点；静止在水平面上的物体，受到竖直向下的重力和竖直向上的支持力作用，并且重力和支持力是一对平衡力，因此由二力平衡的条件可得，支持力的大小等于重力的大小，即6N【解答】解：先选一段线段，大小表示3N，然后过物体与地面接触的中心位置，做竖直向上、大小为6N的支持力．如图所示：17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线．【考点】B6：透镜的光路图．【分析】根据入射光线的特点，利用凸透镜的三条特殊光线作图．【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如图所示：18．根据图中通电螺线管的N极，标出小磁针的N极和电源的正、负极．【考点】CV：通电螺线管的极性和电流方向的判断．【分析】①知道通电螺线管的N极，根据磁极间的相互作用判断出小磁针的磁极．②根据右手定则判断出电流的方向，确定电源的正负极．【解答】解：①由图可知，通电螺线管的左端为N极，则其右端为S极，根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为S极，左端为N极．②根据安培定则，伸出右手使大拇指指向螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．如图所示：四、计算题（共26分）19．2千克水温度升高50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克•℃）]．【考点】GG：热量的计算．【分析】知道水的质量、比热容和温度变化，利用Q吸=cm△t求水吸收的热量．【解答】解：水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．答：水吸收的热量为4.2×105J．20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面的压力和压强．【考点】86：压强的大小及其计算．【分析】水平面上的物体，对水平面产生的压力大小与重力大小相等，根据p=解题．【解答】解：质量为1千克的木块置于水平地面上，其对水平面产生的压力大小为：F=G=mg=1kg×9.8N/kg=9.8N；对水平面产生的压强为：p===980Pa．答：木块对水平地面的压力为9.8N，压强为980Pa．21．如图所示电路中，电源电压12伏保持不变，电阻R1=5欧，滑动变阻器R2标有“20Ω 1.5A”字样．闭合电键后：（1）若通过R1的电流为0.8安，求此时R1两端的电压及电路的总电阻．（2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在图所示位置处．【考点】IH：欧姆定律的应用．【分析】（1）由图知，两电阻串联，电压表测R2两端电压，由欧姆定律计算R1两端的电压及电路的总电阻（2）根据电压表选不同量程读出其示数，由串联电路特点和欧姆定律计算电路中电流和变阻器连入阻值，根据电路特点和变阻器规格分析判断．【解答】解：（1）由电路图知，R1与R2串联，电压表测R2两端电压，由I=可得R1两端的电压：U1=IR1=0.8A×5Ω=4V；电路的总电阻：R===15Ω；（2）由滑动变阻器规格知，它的最大值20Ω，通过它的电流最大为1.5A，串联电路中电流处处相等，所以电路的最大电流为1.5A．。

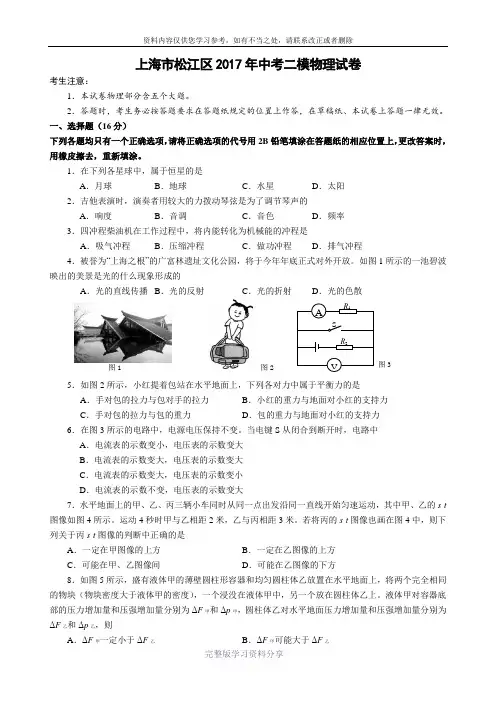

上海市松江区2017年中考二模物理试卷考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．在下列各星球中，属于恒星的是A ．月球B ．地球C ．水星D ．太阳 2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的 A ．响度B ．音调C ．音色D ．频率 3．四冲程柴油机在工作过程中，将内能转化为机械能的冲程是 A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程4．被誉为“上海之根”的广富林遗址文化公园，将于今年年底正式对外开放。

如图1所示的一池碧波映出的美景是光的什么现象形成的A ．光的直线传播B ．光的反射C ．光的折射D ．光的色散5．如图2所示，小红提着包站在水平地面上，下列各对力中属于平衡力的是 A ．手对包的拉力与包对手的拉力 B ．小红的重力与地面对小红的支持力 C ．手对包的拉力与包的重力D ．包的重力与地面对小红的支持力6．在图3所示的电路中，电源电压保持不变。

当电键S 从闭合到断开时，电路中 A ．电流表的示数变小，电压表的示数变大 B ．电流表的示数变大，电压表的示数变大 C ．电流表的示数变大，电压表的示数变小 D ．电流表的示数不变，电压表的示数变大7．水平地面上的甲、乙、丙三辆小车同时从同一点出发沿同一直线开始匀速运动，其中甲、乙的s -t 图像如图4所示。

运动4秒时甲与乙相距2米，乙与丙相距3米。

若将丙的s -t 图像也画在图4中，则下列关于丙s -t 图像的判断中正确的是A ．一定在甲图像的上方B ．一定在乙图像的上方C ．可能在甲、乙图像间D ．可能在乙图像的下方8．如图5所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙放置在水平地面上，将两个完全相同的物块（物块密度大于液体甲的密度），一个浸没在液体甲中，另一个放在圆柱体乙上。

上海市松江区2017—2017年初中毕业生学业模拟考试物理试卷（满分150分，完卷时间100分钟） 2017.4 考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．原子核中带正电的粒子是A 质子B 中子C 电子D 原子2．下列用电器正常工作10秒钟消耗电能最少的是A 手电筒的小灯泡B 电视机C 洗衣机D 空调3．如图1所示用木槌敲击同一个音叉，第一次轻敲，第二次重敲。

两次比较A 轻敲响度大B 轻敲音调高C 重敲响度大D 重敲音调高4．如图2所示，下列四幅图中，小磁针北极所指方向已标出，能正图1屏幕上呈现人的影子 放大镜把文字放大 筷子好像在水面处折断了 山在水中形成“倒影”A B C D图3 确表示小磁针所处位置磁场方向的是5．如图3所示的现象中，属于光的反射现象是6．重为G 的物体P 挂在测力计下，其下端的纸带穿过打点计时器。

现分别两次拉动物体P 竖直向上运动，打出的纸带分别如图4（a ）、（b ）所示，其对应测力计的示数分别为F a 、F b ，则F a 和F b 的大小关系是A F a ＜F bB F a ＝F bC F a ＞F bD 以上三种情况都有可能7．如图5所示的电路中，电源电压保持不变。

闭合电键S 后，滑动变阻器R 1的滑片P 由中点向右端移动，当滑片P 移至右端，为使此时电流表A 1示数与电流表A 示数的比值，跟原先滑片P 置于中图2A B C D点时的比值一致，需用电阻R x 来替换R 2则 A R x ＜ R 2B R x ＞R 2C R x ＝R 2D 以上三种情况都有可能8．如图6所示，两个底面积不同的圆柱形容器A 和B （S A ＞S B ），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等。

2017年上海市浦东新区中考物理二模试卷一、选择题（共16分）1．世界上第一个测出大气压值的科学家是（）A．托里拆利 B．牛顿 C．奥斯特D．瓦特2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（）A．音调不同 B．响度不同 C．音色不同 D．频率不同3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（）A．黄光 B．橙光 C．紫光 D．蓝光4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（）A．减小惯性 B．增大惯性C．减少急刹车时造成伤害 D．减少急加速时造成伤害5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是（）A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α6．重为12牛的木块在3牛的水平拉力作用下沿水平面做匀速直线运动，它受到的滑动摩擦力为（）A．3牛B．9牛C．12牛D．15牛7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒．甲运动10秒时，甲、乙间的距离大于2 米．在如图所示的a、b、c三条图线中，乙的s﹣t图（）A．一定是a B．一定是c C．可能是b D．可能是a或c8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）A．P向右移动，A的示数减小B．P向左移动，V1的示数增大C．无论P向哪侧移动，V1与V2示数的差值增大D．无论P向哪侧移动，V2与A示数的比值不变二、填空题（共23分）9．某共享单车的车锁内加装了GPS模块，车与卫星之间通过（选填“声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分能转化为能．10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度（选填“升高”或“降低”），其内能（选填“减少”或“增加”），这是通过方式改变的（选填“热传递”或“做功”）．11．如图所示，用滑轮匀速提升物体．滑轮（选填“A”或“B”）可以等效为等臂杠杆．若物体的重力G均为20牛，不计摩擦和滑轮重力，力F B为牛．当物体上升2米的过程中，力F A所做的功是焦．12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的（选填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，则此时足球受到的合力大小为牛，方向．13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦．则通过导体的电流为安，此时导体两端的电压为伏．当该导体两端的电压为0伏时，导体的电阻为欧．14．在如图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好．请根据下列要求，写出查找故障的操作方法及相应可观察到的现象．（1）查找R1是否断路：，若，则R1完好．（2）查找R2是否断路：，若，则R2断路．15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答：原子星系原子直径约10﹣10米太阳系直径约1016米原子核体积约占原子总体积的太阳体积约占太阳系总体积的原子核质量占原子总质量的99.97% 太阳质量占太阳系总质量的99.87%（1）原子内部的场景可类比为星系中行星绕着恒星运转．（2）原子核或恒星的体积占总体积的比例极小，．三、作图题（共7分）16．重6牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持力F．17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线．18．根据图中通电螺线管的N极，标出小磁针的N极和电源的正、负极．四、计算题（共26分）19．2千克水温度升高50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克•℃）]．20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面的压力和压强．21．如图所示电路中，电源电压12伏保持不变，电阻R1=5欧，滑动变阻器R2标有“20Ω 1.5A”字样．闭合电键后：（1）若通过R1的电流为0.8安，求此时R1两端的电压及电路的总电阻．（2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在图所示位置处．22．盛有水的柱形容器置于水平地面上，现有一个棱长分别为0.1米、0.1米和0.3米的实心长方体金属块A，将A 平放入容器中后，A浸没在水中，如图所示（图中水面位置未画出）．（1）求A所受浮力的大小．（2）若A的质量为8.1千克，求A的密度．（3）若容器的内底面积为0.05米2，现将A由原平放改成竖放在水中，求容器底受到水的压强变化量的范围．五、实验题（共18分）23．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于状态，电流表要联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变（选填“同一”或“不同”）导体两端的．24．小华做“验证阿基米德原理”的实验中，用图所示的溢杯和小桶收集石块排开的水，他的实验过程分别如图、（c）、（d）、（e）所示．（1）图所示，是小华在使用测量石块的．（2）若图中四个测量值F1、F2、F3、F4满足关系式，该原理将得到验证．（3）以下关于实验过程中的操作，会影响验证结果的是．A．图中溢杯内未盛满水．B．图中小桶内有少量水．C．图中石块未浸没水中．25．小周和小孙在学习了凸透镜成像知识后，进一步合作探究凸透镜成实像时像距的变化规律．每次实验时，她们先在光具座上固定好发光物体和光屏的位置，然后通过移动凸透镜位置，使光屏上得到清晰的像．表一、表二记录了她们通过实验及运算获得的数据．表一（焦距12cm）序号物屏距离物距像距像距和物距的差值1 75 15 60 452 52 19 33 143 49 22 27 54 45 无法得到清晰的像表二（焦距15cm）序号物屏距离物距像距像距和物距的差值5 90 19 71 526 69 22 47 257 61 28 33 58 57 无法得到清晰的像（1）分析比较表一（或表二）中像距随物距变化的关系可初步得出：同一凸透镜成实像时，．（2）分析比较序号中的数据可初步得出：不同凸透镜成实像且物距相同时，凸透镜的焦距越大，像距也越大．（3）分析比较表一（或表二）中像距和物距的差值随物屏距离变化的关系可初步得出：同一凸透镜成实像时，．（4）基于（3）的初步结论，并结合序号4（或8）的现象进行推理，请写出一条合理的推理结论：凸透镜成实像时，．26．甲同学要测定标有“4.5V”字样小灯泡的电功率，乙同学要测定一个未知电阻的阻值，他们分别选取了电源电压、滑动变阻器规格等完全相同的两套实验器材．他们都正确连接电路并规范地进行实验．闭合电键，他们各自将数据记录在表三、表四的序号1中．接着他们移动变阻器滑片的位置．又记录了两组数据在表格中（未全）．其中甲同学在读取序号2的数据时，滑恰好在变阻器的中点处，又记录了两组数据在表格中（未全）．其中甲同学在读数序号2的数据时，滑片恰好在变阻器的中点处（连入电路的阻值为最大值的一半）；乙同学的读取序号3的数据时，滑片处在变阻器的另一端．表三（甲同学）序号物理量电压（伏）电流（安）功率（瓦）1 2.0 0.16 0.322 4.53 5.5 0.24 1.32表四（乙同学）序号物理量电压（伏）电流（安）电阻（欧）1 3.0 0.14 21.42 5.5 0.26 21.23 0.46（1）表三序号3中灯泡的亮度比正常发光时（选填“亮”或“暗”）．表四中进行3次实验的目的是为了（选填“寻找普通规律”或“减小误差”）．（2）表三种所确定额数据是、，表四中所缺的数据是、．2017年上海市浦东新区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．世界上第一个测出大气压值的科学家是（）A．托里拆利 B．牛顿 C．奥斯特D．瓦特【考点】8E：大气压强的存在．【分析】托里拆利实验第一次测出了大气压值，托里拆利是意大利科学家．【解答】解：托里拆利是历史上第一个测出大气压值的是意大利的科学家，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即760mm．故答案为：A．2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（）A．音调不同 B．响度不同 C．音色不同 D．频率不同【考点】9G：响度与振幅的关系．【分析】音调指声音的高低，是由物体振动的频率决定的；响度指声音的强弱，是由物体振动的振幅决定的，还与距离发声体的远近有关；音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同．【解答】解：（1）做眼保健操时，声音的振动频率不变，所以离放音喇叭远近不同的同学听到声音的音调相同，故AD错误；（2）声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关，距离发声体越近，响度越大，距离发声体越远，响度越小，因此离放音喇叭远近不同的同学听到声音的响度不同．故B正确；（3）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同，眼保健操时，放音喇叭的音色不变，故C错误．故选B．3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（）A．黄光 B．橙光 C．紫光 D．蓝光【考点】AQ：色光的三原色和颜料的三原色．【分析】红、绿、蓝三种色光按不同比例可以混合成任何彩色光，被称为光的三原色．【解答】解：光的三原色是红、绿、蓝．红、绿、蓝三种色光按不同比例可以混合成任何彩色光，三种等比例混合可得到白光．故选D．4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（）A．减小惯性 B．增大惯性C．减少急刹车时造成伤害 D．减少急加速时造成伤害【考点】6L：惯性．【分析】一切物体都有保持原来运动状态的性质，叫惯性，惯性大小只与物体的质量有关；先分析车辆在遇到紧急情况时，人和车的运动状态，然后根据任何物体都有保持原来运动状态的性质进行分析即可解决．【解答】解：AB、惯性大小只与物体的质量有关，与物体的运动状态等无关，因此使用安全带不能减小或增大惯性，故AB错误；CD、当车辆行驶过程中遇到紧急情况刹车时，人由于惯性会向前倾，容易撞到车前挡风玻璃等造成伤害，而安全带可以在很大程度上减少急刹车时造成伤害．故C正确、D错误．故选C．5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是（）A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α【考点】A7：光的反射定律；AK：光的折射规律．【分析】水面相当于平面镜，能反射光，水又是透明的，能对光发生折射．根据光的反射定律和折射规律回答．【解答】解：当光从空气斜射到水面时，同时发生反射和折射现象，反射角等于入射角，折射角小于入射角．故选C．6．重为12牛的木块在3牛的水平拉力作用下沿水平面做匀速直线运动，它受到的滑动摩擦力为（）A．3牛B．9牛C．12牛D．15牛【考点】6T：二力平衡条件的应用．【分析】匀速直线运动的物体和静止的物体受到平衡力作用，根据平衡力条件进行判断．【解答】解：木块在水平面上进行匀速直线运动时，木块水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，大小相等，所以滑动摩擦力大小为3N．故选A．7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒．甲运动10秒时，甲、乙间的距离大于2 米．在如图所示的a、b、c三条图线中，乙的s﹣t图（）A．一定是a B．一定是c C．可能是b D．可能是a或c【考点】68：速度与物体运动．【分析】由甲的速度和运动时间可知甲的运动路程，从而判断出甲的s﹣t图线，再根据甲乙运动时间关系，由图象找到另两个图线的路程分析比较．【解答】解：由题知，v甲=0.4m/s，所以甲运动10s通过的路程s甲=v甲t=0.4m/s×10s=4m，所以图象中b图线表示甲的s﹣t的图线；由a图线知，通过8m路程所用时间为12s，甲比乙先运动4s，即乙运动的时间为6s，由图知s a=4m，与甲车通过路程相等，故a不是乙的s﹣t图线；由c图线知，6s内通过距离小于2m，所以甲乙距离大于2m，符合题意，故c一定是乙的s﹣t图线，故选B．8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）A．P向右移动，A的示数减小B．P向左移动，V1的示数增大C．无论P向哪侧移动，V1与V2示数的差值增大D．无论P向哪侧移动，V2与A示数的比值不变【考点】IZ：电路的动态分析．【分析】由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R1两端的电压，电流表A测电路中的电流．根据滑片的移动可知先得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点和欧姆定律判断V1与V2示数的差值的变化，根据欧姆定律判断电压表V2与电流表A的示数之比的变化．【解答】解：由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R1两端的电压，电流表测电路中的电流．A、当滑动变阻器的滑片P向右移动时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表A的示数变大，故A错误；B、当滑动变阻器的滑片P向左移动时，由于电压表V1测电源电压，电源电压不变，所以V1的示数不变，故B错误；C、由于V1的示数不变，根据U=IR可知滑片P向左移动时电流变小，R1两端的电压变小，则V1与V2示数的差值是变大；滑片P向右移动时电流变大，R1两端的电压变大，所以V1与V2示数的差值变小，故C错误；D、由I=可知，V2与A示数的比值为R1的阻值，所以无论P向哪侧移动，电压表V2与电流表A的示数之比不变，故D正确．故选D．二、填空题（共23分）9．某共享单车的车锁内加装了GPS模块，车与卫星之间通过无线电波（选填“声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．【考点】D2：电磁波的传播；J2：电功的实质．【分析】卫星通信、无线电视、无线广播、手机、GPS系统都是利用电磁波工作的．模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．【解答】解：GPS接收器通过接收卫星发射的信号，实现对车辆的精确定位，卫星向GPS接收器传送信息依靠的是电磁波（无线电波），模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．故答案为：无线电波；机械；电．10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度升高（选填“升高”或“降低”），其内能增加（选填“减少”或“增加”），这是通过做功方式改变的（选填“热传递”或“做功”）．【考点】G9：做功改变物体内能．【分析】改变内能有两种方式：即做功和热传递，内燃机的一个工作循环有四个冲程，即吸气冲程、压缩冲程、做功冲程、排气冲程；压缩冲程即进气门和排气门都关闭，活塞由上向下运动，压缩空气做功，使气缸内气体内能增加温度升高．【解答】解：在压缩冲程中，活塞由上向下压缩气缸内的空气，即对空气做功，使得空气的内能增加，温度升高，这是通过做功的方式改变了气缸内物质的内能．故答案为：升高；增加；做功．11．如图所示，用滑轮匀速提升物体．滑轮 A （选填“A”或“B”）可以等效为等臂杠杆．若物体的重力G均为20牛，不计摩擦和滑轮重力，力F B为10 牛．当物体上升2米的过程中，力F A所做的功是40 焦．【考点】EC：功的计算；7V：定滑轮及其工作特点；7Z：动滑轮拉力的计算．【分析】（1）定滑轮的实质是等臂杠杆，不能省力，但可以改变力的方向；（2）动滑轮的实质是动力臂为阻力臂二倍的杠杆，省一半力，但不能改变力的方向；（3）不计摩擦和滑轮重力，根据F=G求出F B的大小，根据W=Fs求出F A所做的功．【解答】解：（1）由图可知，A是定滑轮，其实质是等臂杠杆，不能省力；（2）B是动滑轮，其实质是动力臂为阻力臂二倍的杠杆，可以省一半的力，不计摩擦和滑轮重力，则B中绳子的拉力：F B=G=×20N=10N；（3）当物体上升2米的过程中，A中绳子的拉力F A=G=20N，绳端向下移动的距离s A=h A=2m，力F A所做的功：W A=F A s A=20N×2m=40J．故答案为：A；10；40．12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的运动状态（选填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，则此时足球受到的合力大小为 5.2 牛，方向竖直向下．【考点】6W：力的合成与应用；6F：力的作用效果．【分析】（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变．②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化．（2）同直线上的二力合成，若力分方向相同，则合力大小等于二力之和，方向与二力的方向相同．【解答】解：（1）小明踢球后球向上运动，球的运动方向和速度均发生变化；此现象主要表明力可以改变物体的运动状态．（2）若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，两个力的方向相同；则此时足球受到的合力大小为：F=G+f=4.2N+1N=5.2N，方向竖直向下；故答案为：运动状态；5.2；竖直向下．13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦．则通过导体的电流为0.5 安，此时导体两端的电压为 3 伏．当该导体两端的电压为0伏时，导体的电阻为 6 欧．【考点】IH：欧姆定律的应用．【分析】（1）知道10秒内通过某导体横截面的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出导体两端的电压，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过导体的电流：I===0.5A，由W=UIt=UQ可得，导体两端的电压：U===3V，由I=可得，导体的电阻：R===6Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端的电压为0伏时，导体的电阻仍为6Ω不变．故答案为：0.5；3；6．14．在如图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好．请根据下列要求，写出查找故障的操作方法及相应可观察到的现象．（1）查找R1是否断路：闭合S1，断开S2，若电流表有示数，则R1完好．（2）查找R2是否断路：先闭合S1再闭合S2，若电流表示数保持不变，则R2断路．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由图知，两电阻并联，电流表测干路中电流．（1）若R1完好，则该支路应有电流，若R1断路，电路中无电流，由此分析解答；（2）要将R2连入电路必须闭合S1，若断开S2，只有R1接入电路中，若闭合S2，两电阻并联，根据电流表测的是干路电流，根据电流表示数的变化情况可判断R2是否断路．【解答】解：由图知，电阻R1、R2并联，电流表测干路中电流．（1）为了查找R1是否断路应闭合S1，断开S2，此时电路中只有R1连入电路中，若电流表有示数说明R1完好，若电流表无示数说明R1断路；（2）先闭合S1，电路中只有R1连入电路中，电流表测其电流，再闭合S2，两电阻并联，电流表测干路的电流，根据串联电路特点，若R2完好，电流表示数将变大；若R2断路，则电流表仍测R1的电流，示数保持不变．故答案为：（1）闭合S1，断开S2；电流表有示数；（2）先闭合S1再闭合S2；电流表示数保持不变．15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答：原子星系原子直径约10﹣10米太阳系直径约1016米原子核体积约占原子总体积的太阳体积约占太阳系总体积的原子核质量占原子总质量的99.97% 太阳质量占太阳系总质量的99.87%（1）原子内部电子绕着原子核旋转的场景可类比为星系中行星绕着恒星运转．（2）原子核或恒星的体积占总体积的比例极小，但原子核或恒星的质量占总质量的比例却极大．【考点】32：原子的核式模型．【分析】根据所了解的太阳系和原子结构模型进行解答．【解答】解：（1）在原子中，原子核居于中心，核外电子绕着原子核高速旋转，在星系中行星绕着恒星运转，因此原子内部电子绕着原子核旋转的场景可类比为星系中行星绕着恒星运转．（2）在原子中，原子核占总体积的比例极小，但质量占原子的大部分，核外电子的质量很小，在太阳系中，太阳位于中心，恒星质量也占了太阳系的质量的大部分．故答案为：（1）电子绕着原子核旋转；（2）但原子核或恒星的质量占总质量的比例却极大．三、作图题（共7分）16．重6牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持力F．【考点】6H：力的示意图．【分析】力的图示是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点；静止在水平面上的物体，受到竖直向下的重力和竖直向上的支持力作用，并且重力和支持力是一对平衡力，因此由二力平衡的条件可得，支持力的大小等于重力的大小，即6N【解答】解：先选一段线段，大小表示3N，然后过物体与地面接触的中心位置，做竖直向上、大小为6N的支持力．如图所示：17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线．【考点】B6：透镜的光路图．【分析】根据入射光线的特点，利用凸透镜的三条特殊光线作图．【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如图所示：18．根据图中通电螺线管的N极，标出小磁针的N极和电源的正、负极．【考点】CV：通电螺线管的极性和电流方向的判断．【分析】①知道通电螺线管的N极，根据磁极间的相互作用判断出小磁针的磁极．②根据右手定则判断出电流的方向，确定电源的正负极．【解答】解：①由图可知，通电螺线管的左端为N极，则其右端为S极，根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为S极，左端为N极．②根据安培定则，伸出右手使大拇指指向螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．如图所示：四、计算题（共26分）19．2千克水温度升高50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克•℃）]．【考点】GG：热量的计算．【分析】知道水的质量、比热容和温度变化，利用Q吸=cm△t求水吸收的热量．【解答】解：水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．答：水吸收的热量为4.2×105J．20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面的压力和压强．【考点】86：压强的大小及其计算．【分析】水平面上的物体，对水平面产生的压力大小与重力大小相等，根据p=解题．【解答】解：质量为1千克的木块置于水平地面上，其对水平面产生的压力大小为：F=G=mg=1kg×9.8N/kg=9.8N；对水平面产生的压强为：p===980Pa．答：木块对水平地面的压力为9.8N，压强为980Pa．21．如图所示电路中，电源电压12伏保持不变，电阻R1=5欧，滑动变阻器R2标有“20Ω 1.5A”字样．闭合电键后：（1）若通过R1的电流为0.8安，求此时R1两端的电压及电路的总电阻．（2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在图所示位置处．【考点】IH：欧姆定律的应用．【分析】（1）由图知，两电阻串联，电压表测R2两端电压，由欧姆定律计算R1两端的电压及电路的总电阻（2）根据电压表选不同量程读出其示数，由串联电路特点和欧姆定律计算电路中电流和变阻器连入阻值，根据电路特点和变阻器规格分析判断．【解答】解：（1）由电路图知，R1与R2串联，电压表测R2两端电压，由I=可得R1两端的电压：U1=IR1=0.8A×5Ω=4V；电路的总电阻：R===15Ω；（2）由滑动变阻器规格知，它的最大值20Ω，通过它的电流最大为1.5A，串联电路中电流处处相等，所以电路的最大电流为1.5A．。

压强计算专题一、 等量关系1. （杨浦）如图14所示，薄壁圆柱形容器甲、乙（足够高）的底面积分别为3S 和2S ，甲容器中装有0.3米深的水，乙容器中装有等高的某种液体，实心圆柱体丙的高度为7h （小于0.3米）。

求：①水对甲容器底部的压强p 水。

②如果甲容器的底面积是0.02米2，求甲容器中水的质量m 水。

③现将丙分别放入甲、乙容器中，发现丙会竖直漂浮在甲容器的水中，且露出水面的高度恰好为h 。

丙在乙容器中会沉底，已知分别放入丙后水对甲容器底的压强增加量p ∆水与液体对乙容器底的压强增加量p ∆液之比是5:7，求乙容器中液体的密度ρ液。

2.（黄浦） 如图11所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。

甲足够高、底面积为3S ，其内盛有体积为3米的水；乙的底面积为S ，所受重力为。

①求甲中水的质量。

②求乙对水平地面的压强。

③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A 中水的深度之比为为3:2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度。

3．（闵行）足够高的薄壁圆柱形容器放在水平地面上，底面积为2×10-3米2，盛有质量为0.4千克的水。

将一横截面积为4×10-4米2的圆柱形玻璃管，装入一定量的水后竖直放入容器中，玻璃管处于漂浮状态，如图13（a ）所示。

（1）求容器内水的体积V 水。

（2）求容器中离水面0.1米深处的液体压强p 。

（3）再将一实心均匀物块浸没在玻璃管的水中后，玻璃管仍旧漂浮在水面上，如图13（b ）所示。

若物块投入前后，管内的水对玻璃管底部压强的变化量是Δp 1，容器内的水对容器底部压强的变化量是Δp 2，已知Δp 1=2Δp 2，求物块的密度ρ物。

4．（长宁金山青浦）如图10所示，底面积分别为S 和2S 的柱形容器甲和乙放在水平桌面上，容器质量忽略不计，容器甲中酒精的深度为3h ，容器乙中水的深度为2h 。

上海市各区县2017届初三物理试题压强选择专题汇编一、固体压强（2017黄浦第6题）1.实心均匀正方体静止在水平面上。

若其在右侧，按图1所示方式，沿竖直方向截去一部分后，则其质量、密度、对水平面的压力和压强四个物理量中，不变的有（ ）A.一个B.两个C.三个D.四个（2017崇明第7题） 2．如图1所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p 甲、p 乙、p 丙，则::p p p 甲乙丙关系为 （ ） A ．3︰1︰3 B ．3︰2︰3 C ．3︰3︰4 D ．2︰1︰2（2017奉贤第8题）3．如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等，现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是 （ ）A ．若剩余的高度相等，则甲被切去的质量一定多B ．若剩余的质量相等，则甲被切去的厚度可能多C ．若切去的高度相等，则甲被切去的质量可能多D ．若切去的质量相等，则甲被切去的厚度一定多（2017虹口第8题）4．甲、乙两个实心正方体物块放在相同的海绵上，海绵的凹陷程度如图2（a ）所示。

若将它们沿水平方向切去相同厚度，剩余部分仍放在相同的海绵上，则图2（b ）中正确的是（ ）甲 乙 甲 乙 甲 乙 甲 乙 甲 乙图2 （a ）（b ） ABC D图1图4甲乙图4甲乙（2017长宁、金山第10题）5．实心均匀正方体甲和乙放置在水平地面上，甲的边长小于乙的边长，甲、乙各自对水平地面的压强相等。

现分别将甲、乙两物体沿竖直方向切去相等质量，并将切入部分放在放在对方剩余部分的上方，此时甲、乙对地面的压强分别为p 甲′和p 乙′，则p 甲′：p 乙′A ．一定大于1B ．一定小于1C ．可能等于1D ．可能小于1（2017嘉定第8题） 6．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

上海市黄浦区2017学年九年级学业考试模拟考初三物理试卷（满分150分，考试时间100分钟）（满分90分）一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮檫去，重新填涂。

1．调节收音机的音量，是为了改变声音的A．音调B．响度C．音色D．频率2．光线从空气斜射入水中，若入射角为32°，则折射角为A．0°B．23°C．32°D．45 °3．在用笔写字时，笔尖与纸之间的摩擦属于滚动摩擦的是A．圆珠笔B．毛笔C．铅笔D．钢笔4．以下各种单色光中，属于三原色光之一的是A．红光B．橙光C．黄光D．紫光5．四冲程汽油机在工作过程中，将内能转化为机械能的是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．图1所示为甲、乙、丙三个物体同时同地沿同一直线运动的s-t图像，若第5A．三物体的运动方向可能相同B．甲的运动方向一定与乙相反C．乙的运动方向可能与甲相同图1 D．丙的运动方向一定与甲相反7．在图2所示的电路中，电源电压保持不变，两个电阻的阻值R1＜R2。

闭合电键S，电路正常工作。

下列可使电路中一个电表示数A．R1与R2的位置互换图2B ．R 1与电压表V 的位置互换C ．R 2与电流表A 的位置互换D ．电压表V 与电流表A 的位置互换8．如图3所示，底面积不同的圆柱形容器甲、乙分别盛有两种液体，液体对容器底部的压强p 甲＜p 乙。

若要使两容器中的液体对容器底部的压强相等，一定可行的方法是在AB C D 二、填空题（共26分）请将结果填入答题纸的相应位置。

9．家用电热毯的两端电压为 （1） 伏，工作时耗电多少可以通过 （2） 表实时记录；若它以100瓦的功率工作4小时，耗电 （3） 度。

10．蹦极是一项非常刺激的户外休闲活动，当跳跃者急速下落到一定位置后，橡皮绳被拉长，说明力可以改变物体的 （4） 。
