第六章_柴油机安装与调试

柴油发电机组的安装与调试一、机组安装前的准备工作（1）在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。

当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。

⑵开箱前应首先清除灰尘，查看箱体有无破损。

核实箱号和数量，开箱时切勿损坏机器。

开箱顺序是先折顶板、再拆侧板。

拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。

对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。

若因检查后已除去防锈油，在检查完后应重新涂上防锈油。

⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入⑶划线定位。

按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。

机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm二、机组主体的安装1.如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配的减震器装在机组下面；2.在柴油发电机组施工完成的基础上，放置好机组。

一般情况下，减震器无须固定，只需在减震器下垫一层薄薄的橡胶板。

如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放下机组，最后拧紧螺栓。

3.用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。

4.释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。

三、电力监控设备安装、调试方案1、电力监控系统设备集中安装在控制柜中，控制柜内设备安装、协议转换、程序下载、模拟调试等在工厂中完成后发往现场。

2、控制柜安装就位后，用屏蔽双绞线以总线形式连接电力监控智能仪表和控制柜SCADA柜、电力监控箱）中通信管理机，用屏蔽双绞线连接带智能通信接口的设备和控制柜中通信管理机，所有连接都通过控制柜端子排转接，屏蔽双绞线屏蔽层接地。

柴油发电机安装、调试、验收方案第一节：产品制造、安装一、柴油发电机（一）发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。

基础表面应无裂缝、空洞、露筋和掉角现象。

根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。

（二）主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。

使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。

必须在地脚螺栓拧紧前完成找平作业。

采用楔铁找平时，应将一对楔铁用点焊焊住。

主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。

（三）排气、燃油冷却系统安装排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。

机组与排烟管之间连接的波纹管不能受力，排烟管外侧包一层保温材料。

燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、风机、仪表和管道的安装。

正确安装机组和储油罐位置，对储油罐的焊缝质量进行认真检查。

（三）电气设备的安装发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调压。

柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。

二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。

根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标准。

（四）接地线安装将发电机的中性线（工作零线）与接地母线用专用接地线及螺母连接，螺栓防松装置齐全，并设置标识。

应急柴油发电机房下列导电金属应做等电位联结：1.应急柴油发电机组的底座；2.日用油箱支架；3.金属管，如水管、采暖管、通风管道等；4.钢门（窗）框、百叶窗、有色金属窗框架等；5.在墙上固定消声材料的金属固定框架；6.配电系统PE（或PEN）线。

For personal use only in study and research; not for c o m m e r c i a l u s e 柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机，发电机常载功率为300KW，燃油消耗量:83L/h，尺寸（长×宽×高）：3490×1266×1830mm。

二、工地的准备工作：发电机设备到达现场后，开箱检查，确认无误后用25T吊车吊运至现场开阔场地，下垫枕木，用帆布或彩条布将设备覆盖严实。

当现场施工已满足吊装条件，墙体砌筑最后一面墙砌筑之前进行吊装（土建砼设备基础已施工完毕，并超过保养期，设备基础尺寸准备无误）。

1、机具的准备：25T汽车吊一辆10T吊带4根。

滚杠20根（每根2.5米）手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠，方木等用具。

2、现场机具设备安排：（1）认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。

（2）确定好吊装锚点的位置设置。

三、设备吊装：1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。

2、在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。

3、柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。

四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。

2、请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。

3、拆箱及搬运过程中，必须有厂家人员参加开箱检验。

小组应认真清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。

五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。

2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。

3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。

柴油发电机组调试步骤柴油发电机组安装完毕，投入运行之前，必须对机组进行全面检查。

一、柴油机的启封为了防止柴油机锈蚀，产品出厂之时，其内外均已油封，因此，新机组安装完毕，符合安装要求后，必须启封才能启动，否责会造成飞车危险，应予重视。

二、除去油封的方法步骤如下：1.将柴油加热到45℃~56℃以上，用以洗擦除去外部防锈油。

2.将水加热90℃以上，然后从水套出水口不断地灌入，由汽缸体侧面的放水开关（或水泵进水口）流出，连续进行2--3小时，并间断地摇转曲轴，使活塞顶、气缸套表面及其他各处的防锈油溶解流出。

3.用清洁柴油清洗油底壳，并换入新机油。

冷却及燃油系统、燃油喷射调速系统、水泵、启动传动系统均应按说明书要求进行清洁检查，并加足清洁冷却水，充足起动蓄电池，做好开机前的准备工作。

三、机组试机前的检查柴油机试机前的检查步骤如下：1.检查机组表面是否清洁干净；地脚螺帽、飞轮螺钉及其他运动机件螺帽有无松动现象，发现问题及时紧固。

2.检查各部分间隙是否正确，尤其应仔细检查各进、排气门的间隙几减压机构间隙是否符合要求。

3.将各气缸臵于减压位臵，转动曲轴检听各缸机件运转声音有无异常声响，曲轴转动是否自如，同时将机油泵入个摩擦面，然后，关上减压机构，摇动曲轴，检查气缸是否漏气，如果摇动曲轴时，感觉很费力，表示压缩正常。

4.检查燃油供给系统的情况，步骤如下：1)检查燃油箱盖上的通气孔是否顺畅，若孔中有污物应清除干净。

加入的柴油是否符合要求的牌号，油量是否充足，并打开油路开关。

2)打开减压机构摇转曲轴，每个气缸应有清脆的喷油声音，表示喷油良好。

若听到喷油声不来油，可能油路中有空气，此时可旋松柴油滤清器和喷油泵的放气螺钉，以排除油路中的空气。

3)检查油管及接头处有无漏油现象，发现问题及时处理解决。

5.检查水冷却系统的情况，步骤如下：1)检查水箱内的冷却水量是否充足，若水量不足，应加足清洁的软水。

2)检查接头水管有无漏水现象，发现问题及时处理解决。

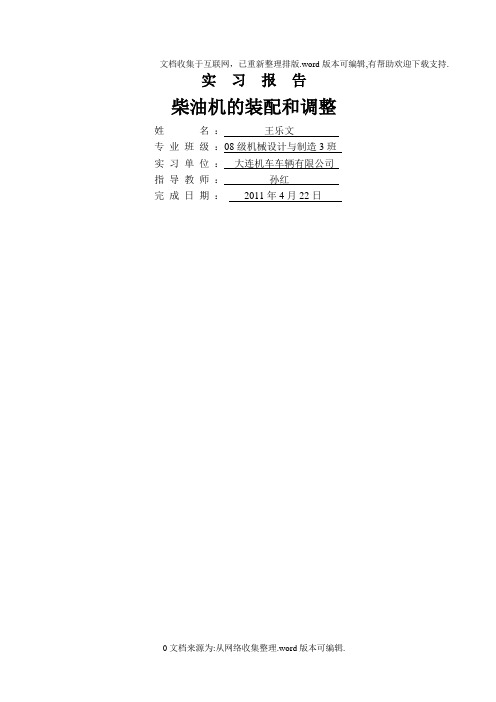

文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.实习报告柴油机的装配和调整姓名：王乐文专业班级：08级机械设计与制造3班实习单位：大连机车车辆有限公司指导教师：孙红完成日期：2011年4月22日摘要柴油机氏用柴油作燃料的内燃机。

柴油机属于压缩点火式发动机，它又常以主要发明者狄赛尔的名字被称为狄赛尔引擎。

柴油机已经用于多种地方小到汽车、摩托车引擎，大到电站、工程机械柴油机。

所以对于柴油机的装配的要求很高，以保证防止柴油机的漏油和保证柴油机功率。

关键词：柴油机;柴油机的装配1企业概况中国北车集团大连机车车辆有限公司是中国北车股份有限公司全资子企业，始建于1899年，是国家重点大型企业。

主要产品有：内燃机车、电力机车、城市轨道车辆、大功率中速柴油机和各种机车车辆配件产品；并修理（改造）内燃机车。

具有年产各类机车600台、城轨车辆300辆、柴油机500台的能力。

公司占地面积90万平方米，现有员工8600余人，资产总额60亿元。

柴油机是公司具有自主知识产权的核心技术优势。

通过技术引进和自主创新，形成了240、265、270和280四大产品系列，功率覆盖从1000马力到7000马力不同功率等级，主要性能指标处于国内大功率中速柴油机领先地位，技术达到国际先进水平，应用领域不断拓宽，在继续装备内燃机车的同时，正在向船舶市场、发电机组市场和工程机械等多个市场领域推进，2005年以来公司已与多个企业签订了船用柴油机及其配套设备供货合同。

2实习内容来到中国北车集团大连机车车辆有限公司经过几天的安全教育后，我被分配到柴油机装配车间实习，柴油机的装配是柴油机制造工艺中的一个重要环节。

柴油机的功率、防漏是产品全面质量的重要方面之一。

通过实习我对柴油机的构造、工作原理、装配过程有了一定的了解，学到了许多我在课堂上学不到的知识。

2.1 装配前的的准备送入装配的所有零件必须有产品质量合格标记，外协件必须经产品质量检验确认合格后方可进行装配。

柴油发电机机组安装调试方案一、安装前准备工作1.做好施工准备在安装柴油发电机机组之前，必须进行现场勘测，确保有足够的空间和周围环境符合安装要求。

同时，还要准备好所需的施工工具和仪器设备。

2.准备安装所需的材料和零件根据柴油发电机机组的要求，准备好所需的安装材料和零件，例如螺栓、垫片、接线等。

3.检查设备及配件在进行安装之前，要对柴油发电机机组及其配件进行检查，确保设备和配件完好无损。

4.制定安全措施在安装过程中，要根据施工环境和现场条件，制定相应的安全措施和施工方案，确保安装工作的安全进行。

二、安装步骤1.安装底座和机组首先要进行机组底座的安装，确保底座水平、牢固。

然后将机组放置在底座上，使用螺栓和垫片将机组与底座连接。

2.安装散热器和排气管根据机组的要求，安装好散热器和排气管，确保气流通畅、散热效果良好。

3.安装连杆和传动系统安装连杆和传动系统，确保连接和传动的准确性和可靠性。

4.连接冷却液管道和燃油管道连接好冷却液管道和燃油管道，确保流程畅通、密封性好。

5.连接电气线路根据机组的要求，连接好电气线路，确保接线正确、安全可靠。

6.安装控制系统和监测仪器安装好机组的控制系统和监测仪器，确保机组的运行和监测能够正常进行。

三、调试步骤1.调试机组启动机组，进行初步调试。

检查机组的运行是否正常，包括发电机的输出功率和频率是否正常。

2.调试传动系统检查传动系统的运行是否正常，包括发动机的转速和传动装置的工作情况。

3.调试冷却系统检查冷却系统的运行是否正常，包括冷却液的循环和温度控制。

4.调试燃油系统检查燃油系统的运行是否正常，包括燃油供给和燃油消耗等。

5.调试电气系统检查电气系统的运行是否正常，包括电气线路的接触是否良好、控制系统的正常工作等。

四、安全措施1.严格遵守安全操作规程，确保施工人员的人身安全。

2.在进行机组安装和调试过程中，要对电源进行合理的接地，确保电气安全。

3.使用合适的工具和设备进行施工，确保操作的准确性和安全性。

柴油发电机组安装及调试分析摘要：柴油发电机组被广泛的应用到各个领域中，想要充分发挥出其功能性，必须要在前期严格按照规范来完成安装与调试，消除存在的各类问题隐患，保证其能够安全稳定的运行，减少各类故障的产生。

在不断的实践中逐渐积累了较多经验，可以将其应用到后续的工作中，结合专业标准规范，提高柴油发电机组安装与调试效果。

本文主要针对柴油发电机组安装与调试技术要点和注意事项进行了简单分析。

关键词：柴油发电机组；安装技术；调试要点柴油机发电机组可以分为内燃柴油机动力部分与发电机发电部分，是以柴油发动机作为动力的发电机组，已经被广泛的应用到各个行业中，作为特殊用途的独立电源。

为充分发挥柴油发电机组稳定性高的特点，必须要在前期做好安装调试管理，保证其各部分运行无异常，在市电供应出现问题后，作为备用电源的柴油发电机组能够可靠供电。

一、柴油发电机组机房要求在安装柴油发电机组之前需要做好充分的准备工作，尤其是要确认机房所有要求均符合设备安装标准。

机房面积需要能够顺利摆放机组设备，且与墙体至少要预留1.5m的间距，机房高不得低于4.5m，为机组运行创造良好的散热条件，同时后期检修维护时也可正常吊装。

并且为保证机组良好的散热，要对机房空间进行合理规划，提高布局的合理性，通过配套设施的应用来讲内部热风引导机房外。

在前期规划设计阶段需要综合多项因素来进行分析，制定完善的安装处理方案，确保每个细节的落实均符合专业标准。

一般机组基础无需提前预埋地脚螺栓，但是要控制好基础尺寸，确定其长、宽大于机组设备至少200mm，厚的则可按照柴油机汽缸直径的3~4倍计算[1]。

且在实际施工中，基础浇筑高度要小于图纸参数，然后在后续的机组设备安装时利用铁垫来调整高度。

机房内墙壁还需要涂刷材料，要求所选涂料具有一定吸音效果，同时对内壁与天花板还需要配套暗账隔音板，降低机组运行对外部环境的影响。

同时，还要设置隔音板来讲机房与操纵室隔离开，在隔墙上安装两层玻璃用于观察，且玻璃与窗要用实砌双墙分开。

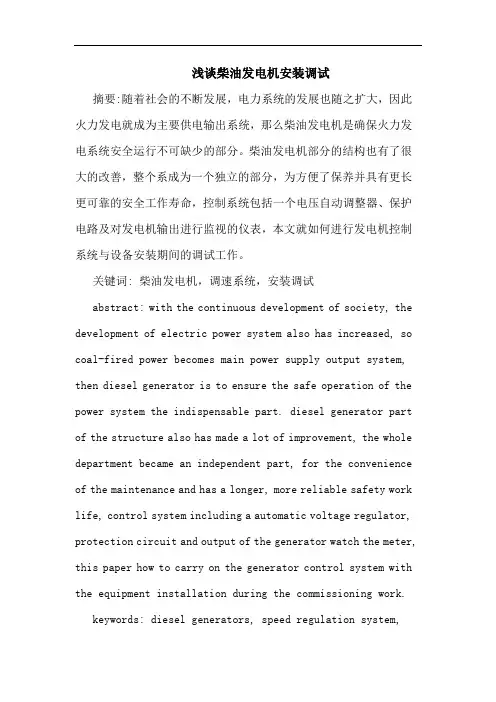

浅谈柴油发电机安装调试摘要:随着社会的不断发展，电力系统的发展也随之扩大，因此火力发电就成为主要供电输出系统，那么柴油发电机是确保火力发电系统安全运行不可缺少的部分。

柴油发电机部分的结构也有了很大的改善，整个系成为一个独立的部分，为方便了保养并具有更长更可靠的安全工作寿命，控制系统包括一个电压自动调整器、保护电路及对发电机输出进行监视的仪表，本文就如何进行发电机控制系统与设备安装期间的调试工作。

关键词: 柴油发电机，调速系统，安装调试abstract: with the continuous development of society, the development of electric power system also has increased, so coal-fired power becomes main power supply output system, then diesel generator is to ensure the safe operation of the power system the indispensable part. diesel generator part of the structure also has made a lot of improvement, the whole department became an independent part, for the convenience of the maintenance and has a longer, more reliable safety work life, control system including a automatic voltage regulator, protection circuit and output of the generator watch the meter, this paper how to carry on the generator control system with the equipment installation during the commissioning work.keywords: diesel generators, speed regulation system,installation debugging中图分类号: tb857+.3 文献标识码：a 文章编号：前言：柴油发电机系统是火力发电厂重要的保安系统, 对供电可靠性要求非常高, 常用柴油发电机作为备用电源。

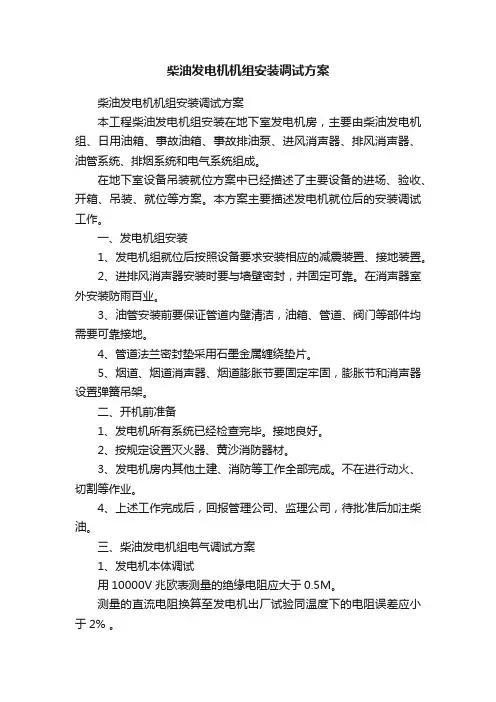

柴油发电机机组安装调试方案柴油发电机机组安装调试方案本工程柴油发电机组安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。

在地下室设备吊装就位方案中已经描述了主要设备的进场、验收、开箱、吊装、就位等方案。

本方案主要描述发电机就位后的安装调试工作。

一、发电机组安装1、发电机组就位后按照设备要求安装相应的减震装置、接地装置。

2、进排风消声器安装时要与墙壁密封，并固定可靠。

在消声器室外安装防雨百业。

3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。

4、管道法兰密封垫采用石墨金属缠绕垫片。

5、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。

二、开机前准备1、发电机所有系统已经检查完毕。

接地良好。

2、按规定设置灭火器、黄沙消防器材。

3、发电机房内其他土建、消防等工作全部完成。

不在进行动火、切割等作业。

4、上述工作完成后，回报管理公司、监理公司，待批准后加注柴油。

三、柴油发电机组电气调试方案1、发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。

测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。

2、发电机保护回路的整组试验四、发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。

发电机输出电压的出线标识与母线相序相符。

五、机组试运行调试。

1、机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车，检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求。

如发现问题，及时解决。

2、柴油发电机无负荷试车合格后，再进行检查机身和轴承的温升；只有机组空载试验合格，才能进行带负荷试验。

3、检测机组的保护性能：采用仪器分别模拟发出机油压力低、冷却水温高、过电压、等信号，机组应立即启动保护功能，并进行报警。
