XE-2100检测原理

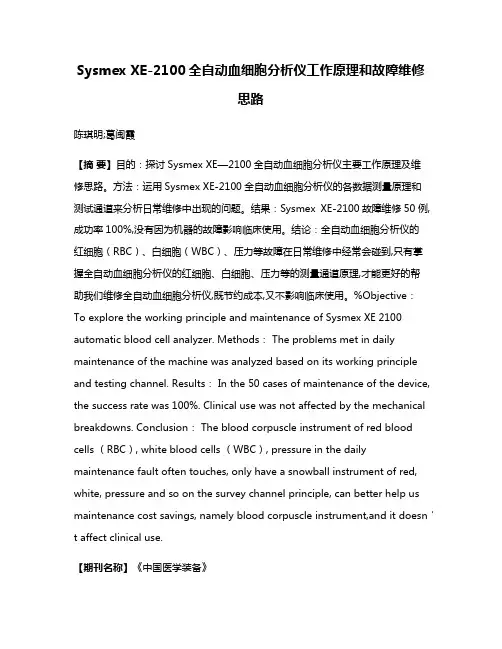

Sysmex XE-2100全自动血细胞分析仪工作原理和故障维修思路陈琪明;葛闽霞【摘要】目的：探讨Sysmex XE—2100全自动血细胞分析仪主要工作原理及维修思路。

方法：运用Sysmex XE-2100全自动血细胞分析仪的各数据测量原理和测试通道来分析日常维修中出现的问题。

结果：Sysmex XE-2100故障维修50例,成功率100%,没有因为机器的故障影响临床使用。

结论：全自动血细胞分析仪的红细胞（RBC）、白细胞（WBC）、压力等故障在日常维修中经常会碰到,只有掌握全自动血细胞分析仪的红细胞、白细胞、压力等的测量通道原理,才能更好的帮助我们维修全自动血细胞分析仪,既节约成本,又不影响临床使用。

%Objective：To explore the working principle and maintenance of Sysmex XE 2100 automatic blood cell analyzer. Methods： The problems met in daily maintenance of the machine was analyzed based on its working principle and testing channel. Results： In the 50 cases of maintenance of the device, the success rate was 100%. Clinical use was not affected by the mechanical breakdowns. Conclusion： The blood corpuscle instrument of red blood cells （RBC）, white blood cells （WBC）, pressure in the daily maintenance fault often touches, only have a snowball instrument of red, white, pressure and so on the survey channel principle, can better help us maintenance cost savings, namely blood corpuscle instrument,and it doesn＇t affect clinical use.【期刊名称】《中国医学装备》【年(卷),期】2012(009)003【总页数】3页(P87-89)【关键词】Sysmex;XE—2100全自动血细胞分析仪;原理;红细胞;白细胞;压力【作者】陈琪明;葛闽霞【作者单位】杭州市萧山区第三人民医院设备科,浙江杭州311251;杭州市萧山区第三人民医院设备科,浙江杭州311251【正文语种】中文【中图分类】TH789Sysmex公司推出的XE-2100全自动血细胞分析仪，是目前世界上速度最快的血细胞分析仪器，每小时可检测150个样品，不仅能够满足检测大批量样品的需求，同时可以为临床提供更多的检测信息。

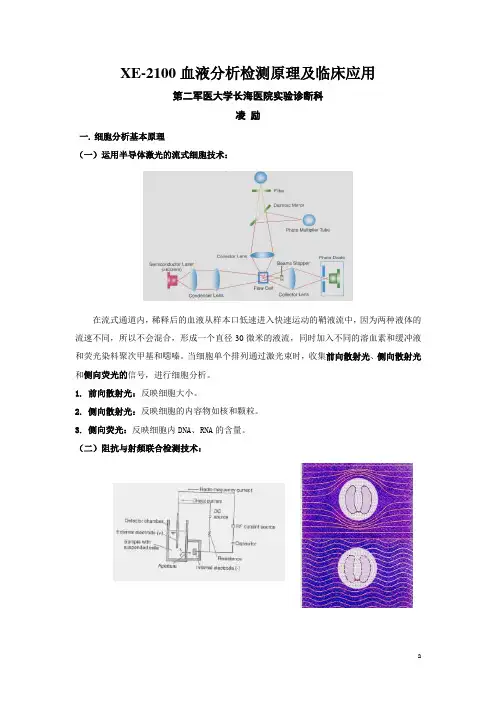

aXE-2100血液分析检测原理及临床应用第二军医大学长海医院实验诊断科凌 励一. 细胞分析基本原理（一）运用半导体激光的流式细胞技术：在流式通道内，稀释后的血液从样本口低速进入快速运动的鞘液流中，因为两种液体的流速不同，所以不会混合，形成一个直径30微米的液流，同时加入不同的溶血素和缓冲液和荧光染料聚次甲基和噁嗪。

当细胞单个排列通过激光束时，收集前向散射光、侧向散射光和侧向荧光的信号，进行细胞分析。

1. 前向散射光：反映细胞大小。

2. 侧向散射光：反映细胞的内容物如核和颗粒。

3. 侧向荧光：反映细胞内DNA 、RNA 的含量。

（二）阻抗与射频联合检测技术：b检测小孔的内外电极上存在直流电和射频两个发射器，细胞经过测试区时，接受直流电和射频两种电流检测。

直流电测细胞整体大小，射频探测核的结构。

产生电脉冲信号将同一细胞定位于二维的散射图中。

1.电阻抗（DC ）：反映血细胞的体积大小。

2.射频（RF ）：反映血细胞内的密度，（细胞核的大小等其他信息）。

二.白细胞分类原理（一）白细胞4分类通道(DIFF channel)溶血素作用原理在“DIFF ”通道 特殊的溶血素(STROMATOLLYSER-4DL)将红细胞破坏,正常情况下白细胞分为除嗜碱性粒细胞外的中性粒细胞、单核细胞、淋巴细胞和嗜酸性粒细胞。

当出现异常细胞时,由于各类细胞的核型不同，胞浆内DNA 、RNA 的含量不同,因此在分类散点图所占的位置就不同。

纵座标（Y 轴）表示侧向荧光强度，反映亚甲基染料对DNA/RNA 的染色强度，横座标（X 轴）表示侧向散射光强度，反映细胞的内容物。

(二)白细胞计数和嗜碱性细胞通道( WBC/BASO channel)用于检测嗜碱性粒细胞及计数白细胞。

在特殊溶血素(STROMATOLLYSER-FB)的作用下,红细胞和血小板破碎，除嗜碱性细胞外的其他白细胞变成裸核。

这样裸核数加上嗜碱性细胞c数即为白细胞总数。

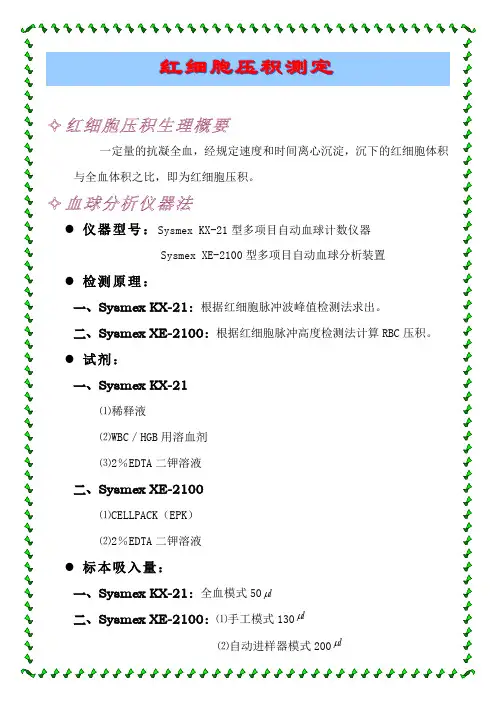

红细胞压积测定一定量的抗凝全血，经规定速度和时间离心沉淀，沉下的红细胞体积与全血体积之比，即为红细胞压积。

●仪器型号：Sysmex KX-21型多项目自动血球计数仪器Sysmex XE-2100型多项目自动血球分析装置●检测原理：一、Sysmex KX-21：根据红细胞脉冲波峰值检测法求出。

二、Sysmex XE-2100：根据红细胞脉冲高度检测法计算RBC压积。

●试剂：一、Sysmex KX-21⑴稀释液⑵WBC／HGB用溶血剂⑶2％EDTA二钾溶液二、Sysmex XE-2100⑴CELLPACK（EPK）⑵2％EDTA二钾溶液●标本吸入量：一、Sysmex KX-21：全血模式50lμ二、Sysmex XE-2100：⑴手工模式130lμ●静脉血采血方法：抽取病人静脉血2ml，于EDTA二钾抗凝的真空采血管中（1.5mgEDTA-K2／ML）24小时室温保存。

●操作步骤：一、Sysmex KX-21⑴仪器在全血模式（WB）下⑵要在允许空白值内：WBC RBC HGB PLT0.3⨯109/L 0.02⨯1012/L 1g/L 10⨯109/L⑶检测质控数值合格。

⑷标本的测量：将待测标本充分混均，然后将吸液管放进待测标本试管中并按下开始键。

蜂鸣器“笛笛”响两声之后，当LCD画面上显示“正在测量”状态时可将试管取下。

⑸结果显示：标本被吸入后仪器将进行自动测量，约1分钟左右测量结束，被测标本的结果自动显示出来。

同时LCD画面自动切换至“准备测量”状态，此时可进行下一份标本的测量。

二、Sysmex XE-2100⑴当机器经过电源接通和一系列自检无误后，在机器左上放状态栏显示“READY”及确认“READY LED”（准备状态灯）呈绿色时，机器进入准备测量状态。

⑵要在允许空白值内：WBC RBC HGB PLT0.3⨯109/L 0.02⨯1012/L 1g/L 10⨯109/L⑶检测质控数值合格。

全自动血液分析仪SYSMEX XE2100Sysmex公司的XE-2100全自动血液分析仪，每小时可检测150个样品，加网织红细胞的检测速度为每小时113个样本。

XE-2100除常规检测功能外，还具有有核红细胞（NRBC）、网织红细胞（RET）、造血祖细胞（HPC）、未成熟粒细胞（IG）等的检测功能。

XE-2100运用DIFF通道、WBC/BASO通道和MI通道三个专用通道和专用试剂用于白细胞的计数和分类及幼稚细胞的定量检测，使外周血中的异常细胞检测灵敏度高达1%，能有效避免早期白血病的漏检；同时排除了难溶红细胞、血小板聚集、巨大血小板及细胞碎片对白细胞计数的干扰，保证了白细胞计数的准确。

另外XE-2100配备了两个血小板检测通道，电阻抗和荧光染色双方法检测血小板可有效排除常见的巨大血小板、血小板聚集、小红细胞、细胞碎片等的干扰，保证了正常血液样本和异常血液样本的结果都具有高度可靠性。

2. 分析原理2.1RF/DC检测方法：通过直流电阻的变化测定血细胞的大小，并通过射频电阻测定血细胞内的密度。

一个血液样品经过吸液、定量、稀释为指定比，然后输送给相应的检测室。

检测室内有一个称为“小孔”的圆孔，两侧均为电极。

两个电极之间施以直流电和射频电流。

稀释后样品中悬浮的血液细胞通过该孔，使两个电极之间的直流电阻和射频电阻发生变化。

通过直流电阻的改变测定血细胞的体积大小，而射频电阻的变化检测血细胞内的密度（细胞核大小与其它信息），这种检测是以电脉冲的形式进行的。

根据这些脉冲大小的不同，可得到血细胞大小和内部密度的二维分布（散点图）。

通过对这些分布的检测，可得到各种测量数据。

2.2鞘流DC检测方法（RBC、PLT、HCT）在该检测器内，样品喷嘴定位在孔的前面且与中心对齐。

将稀释后的样品由样品喷嘴推入锥形室以后，由前鞘流内的试剂包裹通过小孔的中心。

通过小孔以后，经过稀释的样品由后鞘流中的试剂包裹送入捕集管中。

这样就可以防止该区域的血细胞回流，并防止产生假性血小板脉冲。

XE-2100血液细胞分析仪血小板及其相关参数的测定林桢;温锐辉【期刊名称】《中国煤炭工业医学杂志》【年(卷),期】2008(11)10【摘要】目的由于国内许多文献对血小板及其4个相关参数的正常参考范围的报道差异比较大,本实验组对正常健康体检人群进行血小板和相关参数的测定,以得到符合本实验室实际情况的数据。

方法使用Sysmex公司生产XE-2100全自动血液细胞分析仪,根据电阻抗法和利用其流式细胞检测技术相结合的原理来对血小板进行计数,通过电脑换算出4个相关参数值,利用统计学方法,最终得出血小板及其4个相关参数的正常参考范围。

结果本实验组PLT(234.05±44.50)×109/L,MPV(10.13±0.71)fl,PCT(0.24±0.04),PDW(11.20±1 .29),P-LCT(0.27±0.06),血小板数在高低年龄段与其他年龄段人群比较差异有统计学意义,尤其是1～6岁低年龄段的PLT[(267.12±53.36)×109/L及MPV(9.78±0.80)fl],与其他年龄段人群相比差异有统计学意义。

不同性别之间PLT 差异有统计学意义。

结论通过分析显示在低、高年龄组血小板数有明显差异,不同性别间血小板数也存在着差异,提示有可能需要在低、高年龄组设立各自的参考范围;此外,使用不同仪器、不同地域、不同人种需要分别设立不同的参考范围,以更准确地为临床服务。

【总页数】3页(P1479-1481)【关键词】血小板计数;血小板平均体积;血小板压积;血小板分布宽度;大血小板比例;血液细胞分析仪【作者】林桢;温锐辉【作者单位】广州医学院第二附属医院检验科;广州医学院检验系【正文语种】中文【中图分类】R446.111;R722.12【相关文献】1.XE-2100型全自动血液分析仪检测网织红细胞及相关参数的调查及临床应用 [J], 冯永青;任更朴;彭跃中2.Sysmex SF-3000血液细胞分析仪血小板相关参数的测定及临床意义 [J], 袁宏;郑强3.XE-2100血液分析仪两种血小板测定方法对血液病患者血小板计数的影响 [J], 彭松庆;吴小来4.Sysmex XE-2100血液细胞分析仪检测网织红细胞及相关参数的临床意义 [J], 郭慧;王萍;李海蜀5.XE-2100血液分析仪对影响血小板检测的参数警示信息分析 [J], 刘艳奎;朴美花因版权原因，仅展示原文概要，查看原文内容请购买。

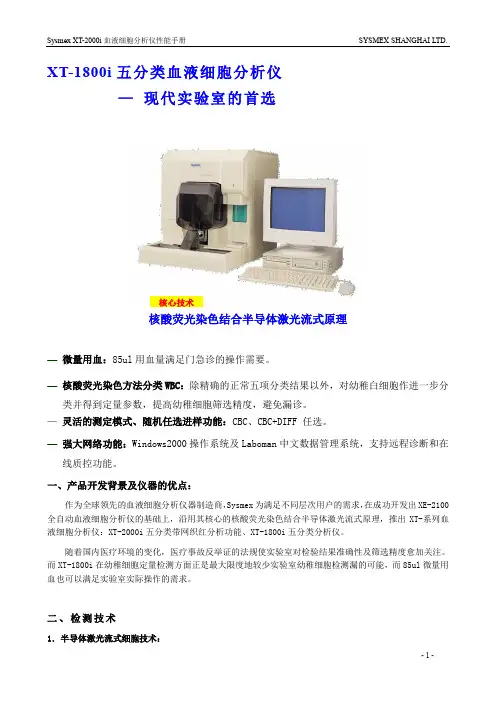

XT-1800i五分类血液细胞分析仪—现代实验室的首选核心技术核酸荧光染色结合半导体激光流式原理—微量用血：85ul用血量满足门急诊的操作需要。

—核酸荧光染色方法分类WBC：除精确的正常五项分类结果以外，对幼稚白细胞作进一步分类并得到定量参数，提高幼稚细胞筛选精度，避免漏诊。

—灵活的测定模式、随机任选进样功能：CBC、CBC+DIFF 任选。

—强大网络功能：Windows2000操作系统及Laboman中文数据管理系统，支持远程诊断和在线质控功能。

一、产品开发背景及仪器的优点：作为全球领先的血液细胞分析仪器制造商，Sysmex为满足不同层次用户的需求，在成功开发出XE-2100全自动血液细胞分析仪的基础上，沿用其核心的核酸荧光染色结合半导体激光流式原理，推出XT-系列血液细胞分析仪：XT-2000i五分类带网织红分析功能、XT-1800i五分类分析仪。

随着国内医疗环境的变化，医疗事故反举证的法规使实验室对检验结果准确性及筛选精度愈加关注。

而XT-1800i在幼稚细胞定量检测方面正是最大限度地较少实验室幼稚细胞检测漏的可能，而85ul微量用血也可以满足实验室实际操作的需求。

二、检测技术1．半导体激光流式细胞技术：采用第三代细胞检测光源—半导体激光(波长633nm)进行细胞检测，半导体激光较老一代的气体(氦-氖、氩气)激光相比具有工作寿命长、体积小、启动快、耗电省、功率小的优点，从而降低使用成本并方便维护保养。

通过采用流式细胞技术，仪器对每个通过检测部位的细胞或颗粒进行逐个分析，具有检测速度快、测量指标多、数据采集量大、对所测细胞或颗粒可以进行分选等多项特点。

在XT-1800i 血液细胞分析仪中，通过检测三种光学信号(前向散射光、侧向散射光、侧向荧光)进行白细胞分类的测定。

✧ 前向散射光：细胞大小信息。

所采集的前向散射光信号用于进行WBC/BASO 的测定。

✧ 侧向散射光：反映细胞核及颗粒的信息。

所采集的侧向散射光信号用于WBC/BASO 和WBC/DIFF 的测定。

XE-2100血液分析检测原理及临床应用第二军医大学长海医院实验诊断科凌励一. 细胞分析基本原理（一）运用半导体激光的流式细胞技术：在流式通道内，稀释后的血液从样本口低速进入快速运动的鞘液流中，因为两种液体的流速不同，所以不会混合，形成一个直径30微米的液流，同时加入不同的溶血素和缓冲液和荧光染料聚次甲基和噁嗪。

当细胞单个排列通过激光束时，收集前向散射光、侧向散射光和侧向荧光的信号，进行细胞分析。

1.前向散射光：反映细胞大小。

2.侧向散射光：反映细胞的内容物如核和颗粒。

3.侧向荧光：反映细胞内DNA、RNA的含量。

（二）阻抗与射频联合检测技术：检测小孔的内外电极上存在直流电和射频两个发射器，细胞经过测试区时，接受直流电和射频两种电流检测。

直流电测细胞整体大小，射频探测核的结构。

产生电脉冲信号将同一细胞定位于二维的散射图中。

1.电阻抗（DC）：反映血细胞的体积大小。

2.射频（RF）：反映血细胞内的密度，（细胞核的大小等其他信息）。

二.白细胞分类原理（一）白细胞4分类通道(DIFF channel)溶血素作用原理在“DIFF”通道特殊的溶血素(STROMATOLLYSER-4DL)将红细胞破坏,正常情况下白细胞分为除嗜碱性粒细胞外的中性粒细胞、单核细胞、淋巴细胞和嗜酸性粒细胞。

当出现异常细胞时,由于各类细胞的核型不同，胞浆内DNA、RNA的含量不同,因此在分类散点图所占的位置就不同。

纵座标（Y轴）表示侧向荧光强度，反映亚甲基染料对DNA/RNA的染色强度，横座标（X轴）表示侧向散射光强度，反映细胞的内容物。

(二)白细胞计数和嗜碱性细胞通道( WBC/BASO channel)用于检测嗜碱性粒细胞及计数白细胞。

在特殊溶血素(STROMATOLLYSER-FB)的作用下,红细胞和血小板破碎，除嗜碱性细胞外的其他白细胞变成裸核。

这样裸核数加上嗜碱性细胞数即为白细胞总数。

Y轴表示前向散射光，反映细胞体积，X轴表示侧向散射光[2]。

1.1 参考值： 4.0-10.0X109/L1.2 临床意义：1.2.1 生理变化：因年龄，日夜变化，运动，疼痛与情绪作用，妊娠分娩等因素有所变化。

1.2.2 病理变化：1.2.2.1 增高：大部份化脓细菌所引起的炎症、尿毒症、严重烧伤、传染性单核细胞增多、传染性淋巴细胞增多，急性出血、组织损伤、大手术、白血病等。

1.2.2.2 减低：病毒感染、伤寒、副伤寒、黑热病、疟疾、再障、极度严重感染，防射线，肿瘤化疗后，非白血性白血病等。

2.1 XE-2100 采用一束半导体激光照射标本，并依据每一个细胞产生的三种信号来相互区分，即前向散射光，侧向射散光和侧向光和侧向荧光。

前向散射光反映细胞体积，侧向散射光反映细胞内涵物，如核和颗粒，侧向荧光反映细胞脱氧核糖核酸(DNA)和核糖核酸 (RNA)。

2.2 DIFF 表面活性剂可彻底溶解红细胞和血小板，部份溶解白细胞。

第2 种试剂使核酸染上颜色。

XE-2100 的 DIFF 通道可将白细胞分成 4 类。

在 STROMATOLYSER-4DL 试剂中的表面活性剂可溶解或者破坏红细胞和血小板，并在白细胞膜上打出小孔。

在STROMATOLYSER-4DL 试剂中的聚次甲基染料可进入破损白细胞，与核酸和细胞器结合，经波长 633nm 的激光照射，所产生荧光强度与细胞核酸含量成一定比例。

在在STROMATOLYSER-4DL 试剂中的有机酸能与嗜酸性颗粒特异结合，根据侧向散射光信号强度，能提高嗜酸性粒细胞从中性粒细胞区分出来能力。

2.3 WBC/BASO 通道：在XE-2100 中，此通道运用前向和侧向散射光信号。

酸性试剂可引起除嗜碱性粒细胞外的红细胞(影红细胞)、血小板(影血小板)和白细胞(裸核)溶解和皱缩。

于是此通道可检测白细胞数和嗜碱性粒细胞数。

在 STROMATOLYSER-FB 试剂中的表面活性剂作用细胞可形成影红细胞，影血小板和除嗜碱性粒细胞外的裸核白细胞。

XE-2100型全自动血液分析仪检测网织红细胞及相关参数的调查及临床应用目的利用XE-2100型全自动血液分析仪对不同情况的网织红细胞以及其相关参数的调查,从而了解仪器分析的精密度、健康成人的参考范围和贫血情况下的网织红细胞的变化。

方法选取10份新鲜的正常人标本做重复性试验;调查200份健康成人的各个参数的平均值;调查116份贫血标本,观察不同病因时HLR 和IRF的改变。

结果RET的重复性试验CV为3.4%。

正常成人的RET范围在0.58%~1.88%之间。

HLR的均值为0.32%;溶血性贫血、急性失血、慢性贫血、白血病和再生障碍性贫血等不同病因的贫血,各自的HLR均值依次为 4.13%、1.73%、0.76%、0.34%和0.30%。

MSCV值的异常改变,在贫血标本约占23%,正常标本约为7.2%。

结论仪器分析的精密度和准确度比MAXM型号明显提高。

各相关参数的调查结果与有关资料基本接近。

并且研究参数HLR与流式细胞仪的HFR有相同的临床应用价值。

这表明了可以将该仪器检测网织红细胞的手段得到广泛的临床应用和推广。

【Abstract】Objective The reticulocytes in different conditions and its related parameters were evaluted by the XE-2100 automated hematology analyzer,so we can understand the precision of instrumental analysis and the reference range of healthy adults,but also the reticulocyte change in the anemia condition.Methods We selected ten normal human fresh blood samples to make replicate test,and invested each parameters average of 200 healthy adults and 116 anemia specimens in order to study the change of the HLR and IRF with different causes.Results The Cv of the RET replicate test is 3.4%,and the RET range of normal humen being is between 0.58%and 1.88%.The normal HLR mean is 0.32%;but each HLR value of the anemia with different causes including hemolytic anemia,acute hemorrhage,chronic anemia、leukemia and aplastic anemia is 4.13%,1.73%,0.76%,0.34%,0.30%separately.The change of the MSCV value is unnormal,and it is about 23%in anemia specimens,but 7.2%in healthy samples.Conclusion The precision and accuracy of the instrumental analysis is.【Key words】XE-2100 automatic hematology analyzer; Reticulocytes; Surley; Parameter网织红细胞是晚幼红细胞脱核后到完全成熟之间的过渡细胞,是反应骨髓造血功能的重要指标,对贫血疾病的诊断、鉴别诊断、疗效观察和预后评估具有重要的临床价值[1]。

XE2100血液分析仪原理、典型故障分析与维修
尹传胜;孔冠庆;李鲁宁
【期刊名称】《中国医疗设备》
【年(卷),期】2004(019)012
【摘要】XE2100自动血液分析仪是由日本东亚公司生产的，技术先进，设备精良，测量准确。

该仪器提供了4种分析模式：手动模式、末梢血模式、进样器模式、手动封闭管模式。

可分析并输出WBC、RBC、HGB等32个参数的结果，使用半导体激光器血细胞计数方法为基础，用光检测器分析WBC、有核RBC和网织红细胞；采用鞘流DC方法，由RBC检测器分析RBC和血小板计数；
【总页数】2页(P69,75)
【作者】尹传胜;孔冠庆;李鲁宁
【作者单位】临沂市人民医院设备科,山东,临沂,276003;临沂市人民医院设备科,山东,临沂,276003;临沂市人民医院设备科,山东,临沂,276003
【正文语种】中文
【中图分类】R1
【相关文献】
1.XT-1800i全自动血液分析仪的原理及故障维修 [J], 田学芝;梁栋;张惠莉;于魁忠
2.希森美康SF-3000血液分析仪原理与故障维修 [J], 明道仁
3.LH750血液分析仪分类原理与故障维修 [J], 项雯
4.贝克曼库尔特ACT DIFF2血液分析仪工作原理及常见故障维修 [J], 李晖
5.希森美康XN-2000全自动模块式血液体液分析仪工作原理及故障维修 [J], 曲超
因版权原因，仅展示原文概要，查看原文内容请购买。
