局部放电试验第一节局部放电特性及原理一、局部放电测试目的及意义局部放电：是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置。
局部放电的种类：①绝缘材料内部放电（固体-空穴；液体-气泡）；②表面放电；③高压电极尖端放电。
局部放电的产生：设备绝缘内部存在弱点或生产过程中造成的缺陷，在高压电场作用下发生重复击穿和熄灭现象-局部放电。
局部放电的特点：①放电能量很小，短时间内存在不影响电气设备的绝缘强度；②对绝缘的危害是逐渐加大的，它的发展需要一定时间-累计效应-缺陷扩大-绝缘击穿。
③对绝缘系统寿命的评估分散性很大。
发展时间、局放种类、产生位置、绝缘种类等有关。
④局部放电试验属非破坏试验。
不会造成绝缘损伤。
局部放电测试的目的和意义：确定试品是否存在放电及放电是否超标,确定局部放电起始和熄灭电压。
发现其它绝缘试验不能检查出来的绝缘局部隐形缺陷及故障。
局部放电主要参量：①局部放电的视在电荷q：电荷瞬时注入试品两端时,试品两端电压的瞬时变化量与试品局部放电本身所引起的电压瞬变量相等的电荷量,一般用pC(皮库)表示。
②局部放电试验电压：按相关规定施加的局部放电试验电压，在此电压下局部放电量不应超过规定的局部放电量值。
③规定的局部放电量值：在规定的电压下，对给定的试品，在规程或规范中规定的局部放电参量的数值。
④局部放电起始电压Ui：试品两端出现局部放电时，施加在试品两端的电压值。
⑤局部放电熄灭电压Ui:试品两端局部放电消失时的电压值。
（理论上比起始电压低一半，但实际上要低很多5%-20%甚至更低）二、局部放电机理：内部放电：绝缘材料中含有气隙、油隙、杂质等，在电场的作用下会出现介质内部或介质与电极之间的放电。
等效原理图：Ua Ug Cg放电局部放电放电的产生与介质内部电场分布有关，空穴与介质完好部分电压分布关系如下：介质总电容:设空穴与其串联部分介质的总电容Cn:因为介质电容充电电荷q=UC C=εS/dEg:空穴电场强度εg:空穴介电常数Eb:与空穴串联部分电场强度εb: 与空穴串联部分介电常数设qn为空穴充电电荷Ug=qn/Cg空穴电场强度Eg= Ug/dg=q/dgCgdg:空穴距离 db:串联部分完好介质厚度介质中平均场强εg=1空穴大多为空气εb>1所以空穴的E高于完好介质,同时，完好介质的临界场强远高于空气，如环氧树脂Ec=200-300(kV/cm),而空气为25-30(kV/cm)，当外施电压达一定值时空穴首先击穿,其它介质完好,形成局部放电。
局部放电试验方法1. 引言局部放电试验是一种常用的电力设备故障预警和健康评估手段。
本文介绍了局部放电试验的基本原理、试验设备和试验方法。
2. 基本原理局部放电是在电器设备绝缘系统中出现的一种电击穿放电现象。
通过监测和分析局部放电信号，可以判断设备绝缘的健康状况。
局部放电试验基于以下两个基本原理：- 电压波形检测：通过施加一定的电压波形，监测设备绝缘系统中是否发生局部放电。
常用的电压波形包括直流、交流等。
- 放电信号分析：通过分析局部放电信号的特征，判断放电的类型和位置。
常用的分析方法包括时间域分析、频谱分析等。
3. 试验设备进行局部放电试验需要以下基本设备：- 发生器：用于产生所需的电压波形。
- 电流传感器：用于监测局部放电产生的电流信号。
- 放电检测器：用于检测和记录局部放电信号，并对信号进行分析。
- 数据分析软件：用于对局部放电信号的特征进行分析和判别。
4. 试验方法局部放电试验一般按照以下步骤进行：1. 确定试验对象：选择需要进行局部放电试验的电器设备。
2. 准备试验设备：根据试验对象的特点和试验要求，配置相应的发生器、电流传感器、放电检测器和数据分析软件。
3. 设置试验参数：根据试验要求，设置合适的电压波形和试验时长。
4. 进行试验：按照设定的试验参数，施加电压波形，并监测和记录局部放电信号。
5. 数据分析：利用数据分析软件对采集到的局部放电信号进行分析和判别，评估设备绝缘的健康状况。
6. 结果报告：根据分析结果，撰写局部放电试验的结果报告，并提出相应的建议和措施。
5. 结论局部放电试验是一种有效的电力设备故障预警和健康评估手段。
通过合理选择试验方法和设备，并对局部放电信号进行准确的分析，可以提高设备绝缘的检测和评估能力，确保设备运行的安全可靠。
参考文献：- 张三, 李四. 局部放电试验方法及应用研究. 电力设备管理, 2020, 20(3): 12-17.。
局部放电测试仪使用手册武汉四维恒通科技有限公司目录安全注意事项 (3)警告 (3)操作注意事项 (4)一、非侵入式局部放电活动检测 (5)二、技术参数 (7)三、结构布局 (9)四、使用操作 (11)4.1 主界面 (11)4.2 超声波测量程序 (12)4.3 TEV测量程序 (13)4.4 历史数据查看 (14)五、TEV读数说明 (16)六、使用条件 (25)七、符合声明 (25)8.1 保修 (26)8.2 范围 (26)九、售后服务 (27)安全注意事项本仪器用来检测中高压(MV/HV)设备中的局部放电源。
如果没有检测到放电，并不意味着中高压设备无放电活动。
放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。
如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。
警告●本产品仅可用在地电位上使用。
●测试过程中，在启用探头之前应该确保电气仪器金属外壳接地。
●随时确保高压部分与仪器、探头和操作员之间的安全距离。
●严格遵守电力系统安全规则。
●闪电时切勿使用本产品。
●请勿在开机后立即进行测量。
●如环境改变，请通过重启来去除环境背景值●切勿对设备及探头进行机械撞击、振动、高温加热等操作。
●切勿在易爆环境中操作本产品。
●使用中如有不正常现象或使用上的疑问，切勿开启仪器，请直接联系厂家或代理商处理。
操作注意事项在使用TEV型产品时，必须遵守以下几点：1、从手机、RF 发射机、视频显示器以及无屏蔽的电子设备所产生的直流至1 GHz 频率范围内的强烈电磁干扰会影响读数。
将本产品放在离开任何导体表面至少1米处自由空间即可测量本地电磁场值。
2、在空间窄小的角落中使用时必须小心谨慎，因为临近其它的接地平面可以影响读数的精度。
尽可能在离金属体30cm 以上的距离(垂直距离)使用。
一、非侵入式局部放电活动检测1.1 概论局部放电不会使电极完全短路的电气放电。
这种放电的幅值通常都很小。

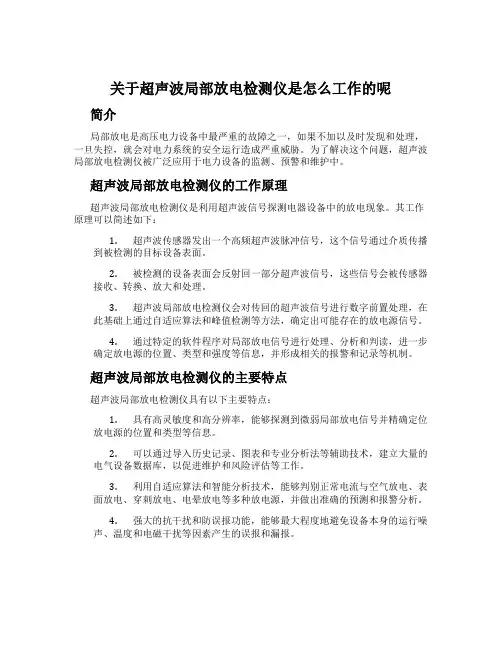

关于超声波局部放电检测仪是怎么工作的呢简介局部放电是高压电力设备中最严重的故障之一，如果不加以及时发现和处理，一旦失控，就会对电力系统的安全运行造成严重威胁。
为了解决这个问题，超声波局部放电检测仪被广泛应用于电力设备的监测、预警和维护中。
超声波局部放电检测仪的工作原理超声波局部放电检测仪是利用超声波信号探测电器设备中的放电现象。
其工作原理可以简述如下：1.超声波传感器发出一个高频超声波脉冲信号，这个信号通过介质传播到被检测的目标设备表面。
2.被检测的设备表面会反射回一部分超声波信号，这些信号会被传感器接收、转换、放大和处理。
3.超声波局部放电检测仪会对传回的超声波信号进行数字前置处理，在此基础上通过自适应算法和峰值检测等方法，确定出可能存在的放电源信号。
4.通过特定的软件程序对局部放电信号进行处理、分析和判读，进一步确定放电源的位置、类型和强度等信息，并形成相关的报警和记录等机制。
超声波局部放电检测仪的主要特点超声波局部放电检测仪具有以下主要特点：1.具有高灵敏度和高分辨率，能够探测到微弱局部放电信号并精确定位放电源的位置和类型等信息。
2.可以通过导入历史记录、图表和专业分析法等辅助技术，建立大量的电气设备数据库，以促进维护和风险评估等工作。
3.利用自适应算法和智能分析技术，能够判别正常电流与空气放电、表面放电、穿刺放电、电晕放电等多种放电源，并做出准确的预测和报警分析。
4.强大的抗干扰和防误报功能，能够最大程度地避免设备本身的运行噪声、温度和电磁干扰等因素产生的误报和漏报。
超声波局部放电检测仪的应用范围超声波局部放电检测仪被广泛应用于电力设备的监测、预警和维护等工作中，主要可以应用于以下领域：1.电力系统中的主变压器、电缆、开关柜、隔离开关、断路器、阀门、导线等电器设备的检测和监控。
2.发电厂和电网的无损检测、故障预测与分析、性能评估、维护和优化等方面。
3.工厂、矿山、石油、化工、船舶等领域的电器设备监测和安全评估等方面。
局部放电检测仪原理与使用说明局部放电是指在绝缘体内部或表面上由于电场强度超过局部击穿强度，导致的电荷释放现象。
在电力设备中，局部放电是一种常见的故障现象，它会导致绝缘体老化、击穿甚至设备烧毁。
因此，及早发现局部放电现象并进行处理非常重要。
此外，局部放电检测仪还可以通过数据处理和图像显示，提供故障诊断和预测功能。
它能够记录和存储检测数据，进行数据分析和趋势监测，为设备维护和管理提供科学依据。
使用局部放电检测仪需要注意以下几点：1.在使用前，应检查仪器的各项功能是否正常并进行校准。
确保仪器的准确度和稳定性。
2.在检测前，应对被测设备进行清洁，并确保设备处于安全断电状态。
避免任何可能的电击和伤害。
3.根据被测设备的特点和检测要求，选择合适的传感器，并正确安装在设备上。
确保传感器与设备的接触良好。
4.在检测过程中，应按照仪器的操作说明进行操作，并根据实际情况调整检测参数。
例如，增加或调整检测频率和采样速率，以提高检测灵敏度。
5.检测过程中，应密切观察仪器上的显示数据和报警提示。
一旦出现异常，应及时停止检测并进行故障分析。
6.检测完成后，应记录检测数据，并进行数据处理和分析。
通过对数据的比较和趋势分析，可以找出故障的原因和位置，并制定合理的维修方案。
总之，局部放电检测仪是一种重要的电力设备检测工具。
它能够快速、准确地检测电力设备中的局部放电现象，并提供故障诊断和预测的功能。
正确使用局部放电检测仪，可以帮助用户及时发现和处理设备故障，保证电力系统的安全运行。
