第五章 阻抗测量(传感器)

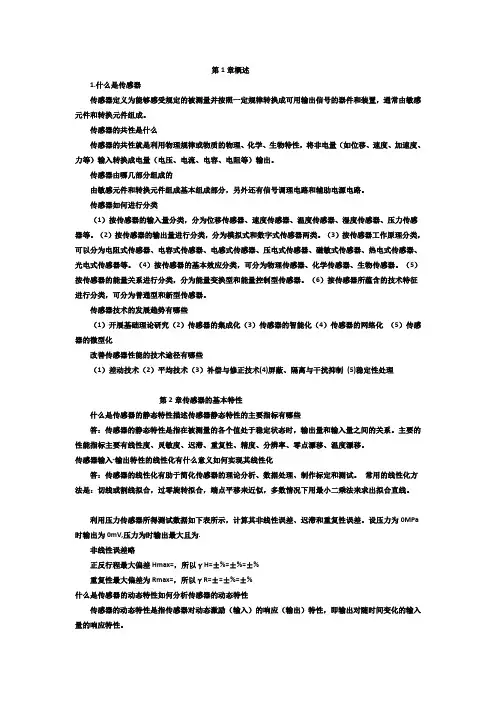

第1章概述1.什么是传感器传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

传感器由哪几部分组成的由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。

传感器如何进行分类（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。

（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。

（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。

（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。

传感器技术的发展趋势有哪些（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化改善传感器性能的技术途径有哪些（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制(5)稳定性处理第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。

主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。

传感器输入-输出特性的线性化有什么意义如何实现其线性化答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。

常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。

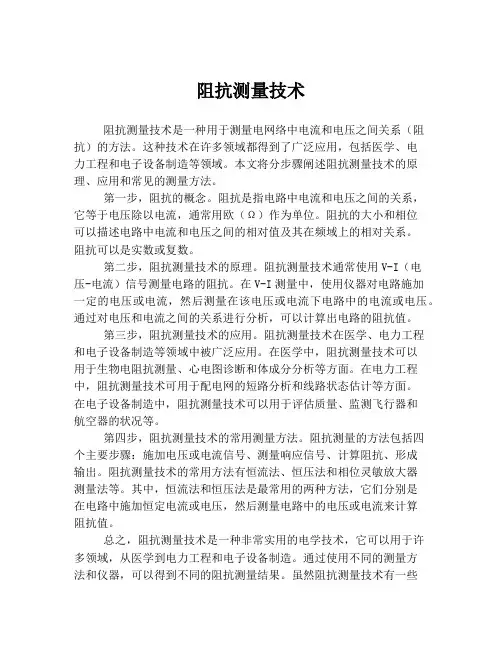

阻抗测量技术阻抗测量技术是一种用于测量电网络中电流和电压之间关系（阻抗）的方法。

这种技术在许多领域都得到了广泛应用，包括医学、电力工程和电子设备制造等领域。

本文将分步骤阐述阻抗测量技术的原理、应用和常见的测量方法。

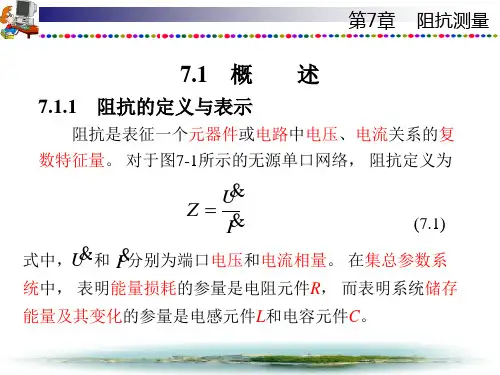

第一步，阻抗的概念。

阻抗是指电路中电流和电压之间的关系，它等于电压除以电流，通常用欧（Ω）作为单位。

阻抗的大小和相位可以描述电路中电流和电压之间的相对值及其在频域上的相对关系。

阻抗可以是实数或复数。

第二步，阻抗测量技术的原理。

阻抗测量技术通常使用V-I（电压-电流）信号测量电路的阻抗。

在V-I测量中，使用仪器对电路施加一定的电压或电流，然后测量在该电压或电流下电路中的电流或电压。

通过对电压和电流之间的关系进行分析，可以计算出电路的阻抗值。

第三步，阻抗测量技术的应用。

阻抗测量技术在医学、电力工程和电子设备制造等领域中被广泛应用。

在医学中，阻抗测量技术可以用于生物电阻抗测量、心电图诊断和体成分分析等方面。

在电力工程中，阻抗测量技术可用于配电网的短路分析和线路状态估计等方面。

在电子设备制造中，阻抗测量技术可以用于评估质量、监测飞行器和航空器的状况等。

第四步，阻抗测量技术的常用测量方法。

阻抗测量的方法包括四个主要步骤：施加电压或电流信号、测量响应信号、计算阻抗、形成输出。

阻抗测量技术的常用方法有恒流法、恒压法和相位灵敏放大器测量法等。

其中，恒流法和恒压法是最常用的两种方法，它们分别是在电路中施加恒定电流或电压，然后测量电路中的电压或电流来计算阻抗值。

总之，阻抗测量技术是一种非常实用的电学技术，它可以用于许多领域，从医学到电力工程和电子设备制造。

通过使用不同的测量方法和仪器，可以得到不同的阻抗测量结果。

虽然阻抗测量技术有一些限制和局限性，但它仍然是一个极其有用的技术，可以帮助科学家和工程师更好地了解和应用电学原理。

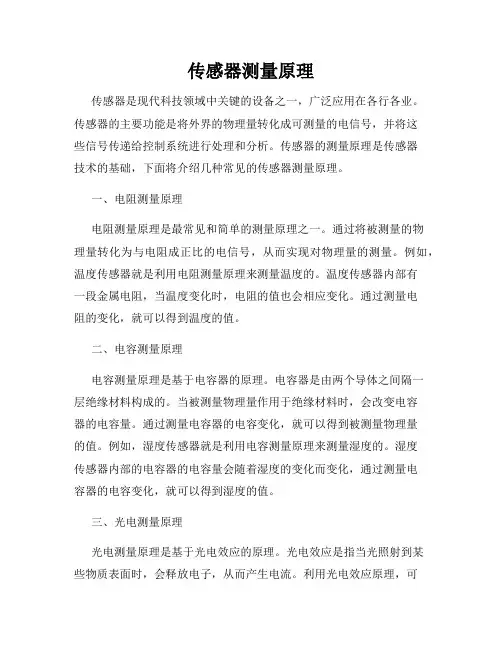

传感器测量原理传感器是现代科技领域中关键的设备之一，广泛应用在各行各业。

传感器的主要功能是将外界的物理量转化成可测量的电信号，并将这些信号传递给控制系统进行处理和分析。

传感器的测量原理是传感器技术的基础，下面将介绍几种常见的传感器测量原理。

一、电阻测量原理电阻测量原理是最常见和简单的测量原理之一。

通过将被测量的物理量转化为与电阻成正比的电信号，从而实现对物理量的测量。

例如，温度传感器就是利用电阻测量原理来测量温度的。

温度传感器内部有一段金属电阻，当温度变化时，电阻的值也会相应变化。

通过测量电阻的变化，就可以得到温度的值。

二、电容测量原理电容测量原理是基于电容器的原理。

电容器是由两个导体之间隔一层绝缘材料构成的。

当被测量物理量作用于绝缘材料时，会改变电容器的电容量。

通过测量电容器的电容变化，就可以得到被测量物理量的值。

例如，湿度传感器就是利用电容测量原理来测量湿度的。

湿度传感器内部的电容器的电容量会随着湿度的变化而变化，通过测量电容器的电容变化，就可以得到湿度的值。

三、光电测量原理光电测量原理是基于光电效应的原理。

光电效应是指当光照射到某些物质表面时，会释放电子，从而产生电流。

利用光电效应原理，可以将光信号转化成电信号进行测量。

例如，光电传感器就是利用光电测量原理来测量光强度的。

光电传感器通过将光信号转化成电信号，并测量电信号的强度，就可以得到光强度的值。

四、压力测量原理压力测量原理是指通过测量被测介质对传感器产生的压力，从而得到被测介质的压力值。

常见的压力传感器有压阻式传感器和压电式传感器。

压阻式传感器是利用压阻效应，即被测介质对传感器的电阻产生变化，从而测量压力的。

压电式传感器则是利用压电效应，即被测介质对传感器产生压力，产生电荷变化，从而测量压力的。

五、磁敏测量原理磁敏测量原理是基于材料的磁敏效应。

当磁场作用于磁敏材料时，会产生电信号。

利用这种磁敏效应，可以将磁信号转化成电信号进行测量。

例如，磁感应传感器就是利用磁敏测量原理来测量磁场强度的。

第一章 思考题与习题1、什么是传感器的静态特性？它有哪些性能指标？答：输入量为常量或变化很慢情况下，输出与输入两者之间的关系称为传感器的静态特性。

它的性能指标有：线性度、迟滞、重复性、灵敏度与灵敏度误差、分辨率与阈值、稳定性、温度稳定性、抗干扰稳定性和静态误差（静态测量不确定性或精度）.2、传感器动特性取决于什么因素？答：传感器动特性取决于传感器的组成环节和输入量，对于不同的组成环节(接触环节、模拟环节、数字环节等）和不同形式的输入量(正弦、阶跃、脉冲等)其动特性和性能指标不同。

3、某传感器给定相对误差为2％FS ，满度值输出为50mV ，求可能出现的最大误差δ（以mV 计）.当传感器使用在满刻度的1/2和1/8时计算可能产生的百分误差。

并由此说明使用传感器选择适当量程的重要性。

已知：FS %2=γ， mV y FS 50=；求:δm =？解：∵ %100⨯=FS my δγ； ∴ mV y FS m 1%100=⨯•=γδ若: FS FS y y 211= 则: %4%100251%1001=⨯=⨯=FS m y δγ 若： FS FS y y 812=则: %16%10025.61%1002=⨯=⨯=FS m y δγ 由此说明，在测量时一般被测量接近量程（一般为量程的2/3以上)，测得的值误差小一些。

4、有一个传感器，其微分方程为x y dt dy 15.03/30=+，其中y 为输出电压(mV ）,x 为输入温度(0C ），试求该传感器的时间常数τ和静态灵敏度k 。

已知：x y dt dy 15.03/30=+；求：τ=？，k =？解:将x y dt dy 15.03/30=+化为标准方程式为：x y dt dy 05.0/10=+与一阶传感器的标准方程：kx y dt dy =+τ 比较有： ⎩⎨⎧==)/(05.0)(100C mV k s τ 5、已知某二阶系统传感器的自振频率f 0=20k Hz ，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3％，试确定该传感器的工作频率范围。

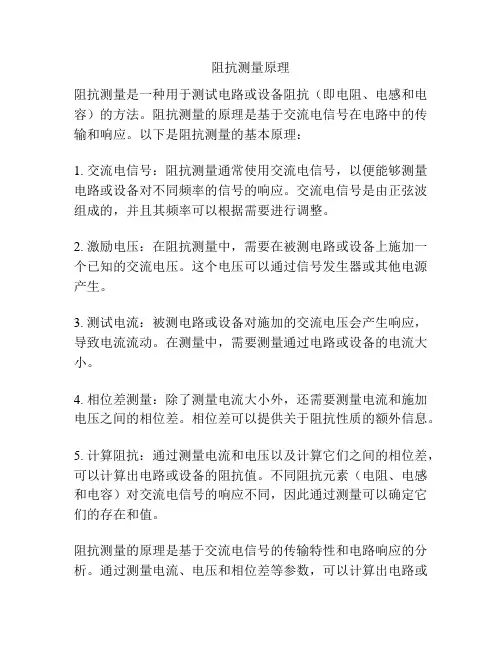

阻抗测量原理
阻抗测量是一种用于测试电路或设备阻抗（即电阻、电感和电容）的方法。

阻抗测量的原理是基于交流电信号在电路中的传输和响应。

以下是阻抗测量的基本原理：
1. 交流电信号：阻抗测量通常使用交流电信号，以便能够测量电路或设备对不同频率的信号的响应。

交流电信号是由正弦波组成的，并且其频率可以根据需要进行调整。

2. 激励电压：在阻抗测量中，需要在被测电路或设备上施加一个已知的交流电压。

这个电压可以通过信号发生器或其他电源产生。

3. 测试电流：被测电路或设备对施加的交流电压会产生响应，导致电流流动。

在测量中，需要测量通过电路或设备的电流大小。

4. 相位差测量：除了测量电流大小外，还需要测量电流和施加电压之间的相位差。

相位差可以提供关于阻抗性质的额外信息。

5. 计算阻抗：通过测量电流和电压以及计算它们之间的相位差，可以计算出电路或设备的阻抗值。

不同阻抗元素（电阻、电感和电容）对交流电信号的响应不同，因此通过测量可以确定它们的存在和值。

阻抗测量的原理是基于交流电信号的传输特性和电路响应的分析。

通过测量电流、电压和相位差等参数，可以计算出电路或
设备的阻抗值，从而了解其性质和特征。

这种测量方法在电子工程、电力系统和通信领域等具有广泛的应用。

阻抗测量原理阻抗测量是一种用于测量电路或电子元件对交流电信号的阻力的方法。

在电子工程中，阻抗测量是非常重要的，因为它可以帮助工程师们了解电路的性能和特性。

本文将介绍阻抗测量的原理及其在电子工程中的应用。

首先，让我们来了解一下阻抗的概念。

阻抗是电路或电子元件对交流电信号的阻力，它包括电阻和电抗两部分。

电阻是电路对电流的阻力，而电抗则包括电感和电容两种。

在交流电路中，电阻、电感和电容都会对电流产生影响，因此我们需要测量它们的阻抗来了解电路的性能。

阻抗测量的原理基于欧姆定律和基尔霍夫定律。

欧姆定律指出，电阻的阻抗与电阻成正比，而基尔霍夫定律则描述了电路中电流和电压的关系。

通过测量电路中的电流和电压，我们可以计算出电路的阻抗。

在实际应用中，我们通常使用示波器、信号发生器和万用表等仪器来进行阻抗测量。

示波器可以用来观察电路中的电压波形，信号发生器则可以产生不同频率的交流信号，而万用表则可以测量电路中的电流和电压。

通过这些仪器的配合，我们可以准确地测量电路的阻抗。

阻抗测量在电子工程中有着广泛的应用。

在电路设计和测试中，工程师们经常需要对电路的阻抗进行测量，以确保电路的正常工作。

此外，在无线通信和射频工程中，阻抗匹配是非常重要的，因为它可以影响信号的传输和接收质量。

通过阻抗测量，工程师们可以优化无线电路的设计，提高通信质量。

总之，阻抗测量是电子工程中的重要技术，它可以帮助工程师们了解电路的性能和特性。

通过测量电路的阻抗，我们可以优化电路设计，确保电路的正常工作。

在未来的电子工程中，阻抗测量将继续发挥重要作用，促进电子技术的发展和应用。

希望本文对阻抗测量原理有所帮助，谢谢阅读！。

一、实验目的1. 理解阻抗的概念，掌握阻抗的测量方法；2. 了解阻抗分析仪的使用方法；3. 分析阻抗与频率的关系，验证理论公式。

二、实验原理阻抗（Z）是电路中电压（V）与电流（I）之比，单位为欧姆（Ω）。

阻抗由电阻（R）、电感（L）和电容（C）组成，可用复数表示：Z = R + jX，其中X为阻抗的虚部，j为虚数单位。

实验中，我们使用阻抗分析仪测量元件的阻抗，通过改变频率，观察阻抗与频率的关系，验证理论公式。

三、实验器材1. 阻抗分析仪（4284A）；2. 阻抗标准件（电阻、电感、电容）；3. 信号发生器；4. 示波器；5. 电缆线；6. 电脑。

四、实验步骤1. 连接电路：将阻抗分析仪、信号发生器、示波器等设备连接好，并按照实验要求搭建电路。

2. 校准仪器：根据阻抗分析仪的操作手册，进行校准，确保测量结果的准确性。

3. 测量电阻：将电阻标准件接入电路，调整信号发生器的输出频率，使用阻抗分析仪测量电阻值，记录数据。

4. 测量电感：将电感标准件接入电路，调整信号发生器的输出频率，使用阻抗分析仪测量电感值，记录数据。

5. 测量电容：将电容标准件接入电路，调整信号发生器的输出频率，使用阻抗分析仪测量电容值，记录数据。

6. 分析数据：将测量得到的阻抗值与理论公式进行对比，分析阻抗与频率的关系。

五、实验结果与分析1. 电阻测量结果：实验测得的电阻值与理论计算值基本一致，说明实验方法可行。

2. 电感测量结果：实验测得的电感值与理论计算值基本一致，说明实验方法可行。

3. 电容测量结果：实验测得的电容值与理论计算值基本一致，说明实验方法可行。

4. 阻抗与频率关系分析：通过实验，我们观察到阻抗的实部（电阻）随频率的增加而增大，虚部（电感或电容）随频率的增加而减小。

这与理论公式相符。

六、实验结论1. 通过本次实验，我们掌握了阻抗的测量方法，了解了阻抗分析仪的使用方法；2. 实验结果验证了阻抗与频率的关系，说明实验方法可行；3. 在实际应用中，阻抗测量对于电路设计和故障诊断具有重要意义。

阻抗测量方法在传感器技术中地应用实际应用中的元件要比抱负复杂得多，并且展现出阻性、容性和感性特性，它们共同打算了阻抗特性。

阻抗与电阻的不同主要在于两个方面。

首先，阻抗是一种沟通(AC)特性；第二，通常在某个特定频率下定义阻抗。

假如在不同的频率条件下测量阻抗，会得到不同的阻抗值。

通过测量多个频率下的阻抗，才干猎取有价值的元件数据。

这就是阻抗频谱法(IS)的基础，也是为许多工业、仪器仪表和汽车应用打下基础的基本概念。

元件的阻抗可由电阻、或组成，更普通的状况是三者的组合。

可以采纳虚阻抗来建立这种模型。

电感器具有的阻抗为jωL，具有的阻抗为1/j ωC，其中j是虚数单位，ω是信号的角频率。

采纳复数运算将这些阻抗重量组合起来。

阻抗的虚数部分称为电抗，总表达式为Z=R+jX，其中X为电抗，Z表示阻抗。

当信号的频率升高时，容抗Xc降低，而感抗XL上升，从而引起总阻抗的变幻，阻抗与频率呈函数关系。

纯电阻的阻抗不随频率变幻。

图1：电阻器和电容器并联时的奈奎斯曲线。

如何分析阻抗为了检测元件的阻抗，在以不同的频率对器件举行扫描时，通常需要测量时域或频域的响应信号。

测量频域响应信号普通采纳模拟信号分析办法，例如沟通耦合电桥，但是采纳高性能模数转换器()，允许在时域采集数据，然后再转换到频域。

许多积分变换都可以用于将数据转换到频域，如傅里叶分析。

这种办法就是取出信号的一系列时域信号表示，然后应用积分变换将其映射为频谱。

采纳这种办法可以给出随意两种信号之间关系的数学描述。

在阻抗分析中感爱好的是激励(元件的输入)和响应(元件的输出)之间的关系。

假如系统是线性的，测得的时域电压和电流的各自傅里叶变第1页共7页。

传感器阻抗测量方法
哎呀，说起传感器阻抗测量方法，那可真是得讲究个科学、合理，还不能有AI生成痕迹。

咱们就按照你的要求，用四川、贵州、陕西、北京这些地方的方言来聊聊这个话题吧。

首先，咱们得明白啥子是传感器阻抗。

这传感器阻抗啊，就像咱们四川人说的“电阻”，它反映了传感器在电路中的阻碍电流流动的能力。

要测量它，那就得用对方法，不然就像贵州人说的“乱弹琴”一样，没得啥用。

陕西的老乡们可能更喜欢用“精确”这个词，那测量传感器阻抗，自然也得精确才行。

常用的方法，就是用电桥法。

这个方法就像北京话里的“靠谱”，简单、实用，还不容易出错。

具体咋操作呢？咱们得先准备好一个电桥电路，把传感器接到电桥上。

然后调整电桥的电阻值，直到电桥平衡为止。

这时候，电桥上的电阻值，就是传感器的阻抗了。

当然啦，除了电桥法，还有其他的测量方法，比如用万用表直接测量。

不过这种方法可能不太准确，就像咱们四川人说的“大概齐”，只能看个大概。

总之啊，测量传感器阻抗这事儿，得讲究个科学、合理。

不同的测量方法，各有优缺点，咱们得根据实际情况来选择合适的方法。

这样，才能确保测量结果的准确性和可靠性，就像贵州话里说的“靠谱得很”！
好啦，今天咱们就聊到这儿吧。

希望这篇文章能让你对传感器阻抗测量方法有个更直观、更生动的了解。

如果你还有其他问题，随时都可以问我哦！。
