水电解制氢设备术语和定义

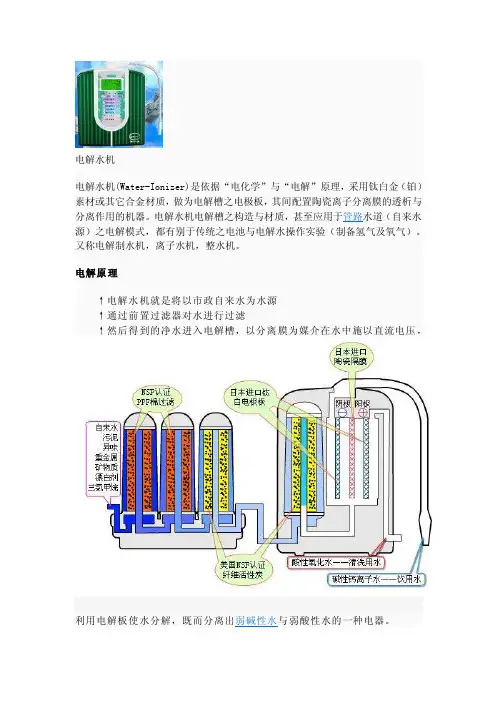

电解水机电解水机(Water-Ionizer)是依据“电化学”与“电解”原理，采用钛白金（铂）素材或其它合金材质，做为电解槽之电极板，其间配置陶瓷离子分离膜的透析与分离作用的机器。

电解水机电解槽之构造与材质，甚至应用于管路水道（自来水源）之电解模式，都有别于传统之电池与电解水操作实验（制备氢气及氧气）。

又称电解制水机，离子水机，整水机。

电解原理↑电解水机就是将以市政自来水为水源↑通过前置过滤器对水进行过滤↑然后得到的净水进入电解槽，以分离膜为媒介在水中施以直流电压，利用电解板使水分解，既而分离出弱碱性水与弱酸性水的一种电器。

↑由于水中的钙、镁、钠、钾等矿物质多聚集在阴极，氢氧离子（OH-）增加而成为弱碱性水，也称为还原水↑氧、硫酸、硫黄等则被引致阳极，适合于饮用与保健等。

↑增加氢离子（H+）而生成弱酸性水，也称为氧化水↑适合于清洗，消毒，美容等。

水是以水分子团的形式呈液态存在，普通的自来水通常是由11～13个的水分子集团构成的水分子簇，在电解槽中特定电场作用下，水分子间氢键被部分打开，生成5～6个水分子组成的小集团水；同时在电场力作用下，水中的Ca2+、Mg2+、K+等阳离子向阴极移动；而Cl-、SO42-、NO3-、NO2-等阴离子向阳极移动。

水在电解槽的阴阳两极上发生反应如下：H2O=OH-+H+在阴极：H++e=H2H++2eH2↑2H2O+2e=2OH-+H2↑在阳极：4OH–4e=2H2O+O2↑2H2O-4e=4H++O2↑在电解槽中，电解槽由离子膜分为阴、阳两室，两室之间只有离子可以自由穿透。

水在液态时会电离为氢离子和氢氧根离子，通电后由于氢离子带正电而向阴极移动；氢离子得到一个电子后变成还原性极强的活性氢，水的氧化还原电位因此改变，由正变负。

活性氢不稳定，两个氢原子得到两个电子变为氢气逸出水电离的可逆平衡遭破坏，为了重新达到平衡，水不断电离，则氢氧根离子不断聚积在阴极被称为碱性电解水；相反，氢氧根离子带负电向阳极移动，失去电子变成氧气水电离的可逆平衡遭破坏，为了重新达到平衡，水不断电离，氢离子在阳极聚积，被称为酸性电解水或电解氧化水。

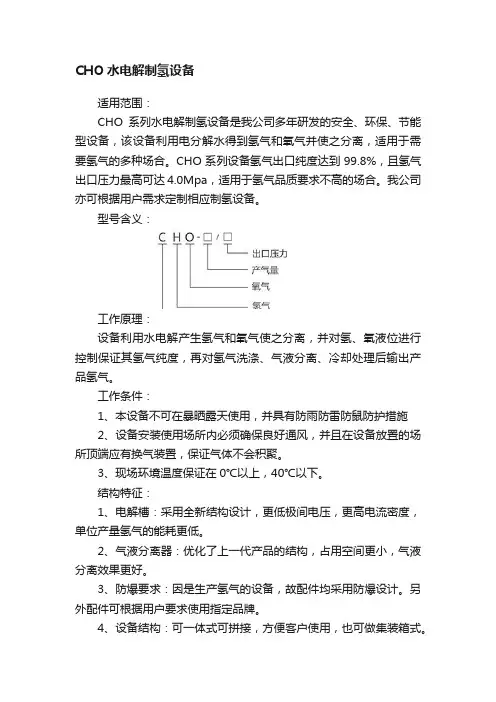

CHO水电解制氢设备
适用范围：
CHO系列水电解制氢设备是我公司多年研发的安全、环保、节能型设备，该设备利用电分解水得到氢气和氧气并使之分离，适用于需要氢气的多种场合。

CHO系列设备氢气出口纯度达到99.8%，且氢气出口压力最高可达4.0Mpa，适用于氢气品质要求不高的场合。

我公司亦可根据用户需求定制相应制氢设备。

型号含义：
工作原理：
设备利用水电解产生氢气和氧气使之分离，并对氢、氧液位进行控制保证其氢气纯度，再对氢气洗涤、气液分离、冷却处理后输出产品氢气。

工作条件：
1、本设备不可在暴晒露天使用，并具有防雨防雷防鼠防护措施
2、设备安装使用场所内必须确保良好通风，并且在设备放置的场所顶端应有换气装置，保证气体不会积聚。

3、现场环境温度保证在0℃以上，40℃以下。

结构特征：
1、电解槽：采用全新结构设计，更低极间电压，更高电流密度，单位产量氢气的能耗更低。

2、气液分离器：优化了上一代产品的结构，占用空间更小，气液分离效果更好。

3、防爆要求：因是生产氢气的设备，故配件均采用防爆设计。

另外配件可根据用户要求使用指定品牌。

4、设备结构：可一体式可拼接，方便客户使用，也可做集装箱式。

5、管道：均采用SS304不锈钢管，且采用活接形式连接，改变了传统法兰笨重、体积庞大的弊端，减少用户后期维护的成本并且使得设备空间更加合理，减少占地面积。

注：CHO-50以下的设备可做箱体一体式结构，CHO-50以上的电解槽需单独放置，气液分离装置可做箱体一体式结构。

电解水制氢技术描述概述电解水制氢技术是一种将水分解为氢气和氧气的过程。

该过程利用电能将水分子分解成氢离子和氢氧离子，然后通过反应器收集氢气并排出氧气。

这种技术广泛应用于氢能源领域，并被认为是一种可持续发展的能源生产方法。

原理电解水制氢技术主要基于电解反应原理。

在一个电解池中，通常使用两个电极（阳极和阴极），以及一个电解质溶液。

当电流通过电解质溶液时，阳极上的阴极反应会产生氧气，而阴极上的阴极反应会产生氢气。

这些气体可以通过合适的收集装置进行收集和分离。

设备和工艺电解水制氢技术所需的主要设备包括电解池、电源、电解质溶液和气体收集装置。

电解池通常由两个电极和一个分隔阻挡物组成，以防止阳极上产生的氧气与阴极上产生的氢气混合。

电源则用于提供所需的电流，以促使电解反应发生。

而电解质溶液则是用于使电流能够传导的介质。

在工艺方面，电解水制氢技术可以采用不同的电解质溶液和工作条件。

常用的电解质溶液包括硫酸、盐酸和碱性水溶液。

同时，工作条件的选择也会影响电解效果和氢气产率。

应用和前景电解水制氢技术在氢能源的生产和储存中起着重要作用。

由于氢气是一种清洁能源，可以通过燃烧产生水和热，因此广泛应用于燃料电池、氢气动力车辆以及工业生产中的能源供应。

随着对可再生能源的需求不断增加，电解水制氢技术的前景也变得更加重要。

它可以通过利用太阳能或其他可再生能源产生的电力来制备氢气，使得氢能源的生产更加环保和可持续。

因此，电解水制氢技术被认为是未来能源发展中的重要方向之一。

结论电解水制氢技术通过电解水分子将水分解为氢气和氧气。

它是一种广泛应用于氢能源领域的可持续发展的能源生产方法。

电解水制氢技术的设备和工艺包括电解池、电源、电解质溶液和气体收集装置。

它在燃料电池、氢气动力车辆等领域的应用前景广阔，将对未来能源发展产生重要影响。

水电解制氢装置范文
一、简介
水电解制氢装置是一种利用电能将水分解成氢气和氧气的设备，是提
供氢能的主要技术之一、水电解是一种电化学反应，是利用电能使水分解
而生成氢气和氧气。

水电解装置采用电力将水分解成氢气和氧气，可以有
效地利用水资源，是提供纯净氢气的主要技术。

二、结构及工作原理
水电解装置一般由电极室、电极室内部支撑结构、电极电路、电极连
接装置、电极支撑结构、电极室内部连接件等组成。

水电解装置的工作原理是：将电极放入电极室中，将水从电极穿透孔
中喷出，两个电极之间设置直流电源，这时将水分解为氢气和氧气，氢气
和氧气分别从两侧电极中出来，由出气管输送至氢气库中，完成水电解制
氢过程。

三、电极材料
水电解装置中通常使用的电极材料主要有钛金属、钨金属和铂金属等，这些金属都有较好的电化学性能，可以有效地完成水分解而产生的氢气和
氧气的分离和获取。

四、控制系统。

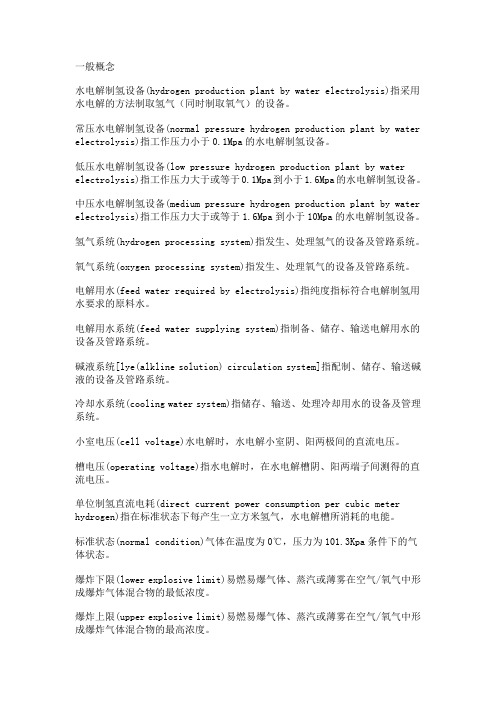

一般概念水电解制氢设备(hydrogen production plant by water electrolysis)指采用水电解的方法制取氢气（同时制取氧气）的设备。

常压水电解制氢设备(normal pressure hydrogen production plant by water electrolysis)指工作压力小于0.1Mpa的水电解制氢设备。

低压水电解制氢设备(low pressure hydrogen production plant by water electrolysis)指工作压力大于或等于0.1Mpa到小于1.6Mpa的水电解制氢设备。

中压水电解制氢设备(medium pressure hydrogen production plant by water electrolysis)指工作压力大于或等于1.6Mpa到小于10Mpa的水电解制氢设备。

氢气系统(hydrogen processing system)指发生、处理氢气的设备及管路系统。

氧气系统(oxygen processing system)指发生、处理氧气的设备及管路系统。

电解用水(feed water required by electrolysis)指纯度指标符合电解制氢用水要求的原料水。

电解用水系统(feed water supplying system)指制备、储存、输送电解用水的设备及管路系统。

碱液系统[lye(alkline solution) circulation system]指配制、储存、输送碱液的设备及管路系统。

冷却水系统(cooling water system)指储存、输送、处理冷却用水的设备及管理系统。

小室电压(cell voltage)水电解时，水电解小室阴、阳两极间的直流电压。

槽电压(operating voltage)指水电解时，在水电解槽阴、阳两端子间测得的直流电压。

单位制氢直流电耗(direct current power consumption per cubic meter hydrogen)指在标准状态下每产生一立方米氢气，水电解槽所消耗的电能。

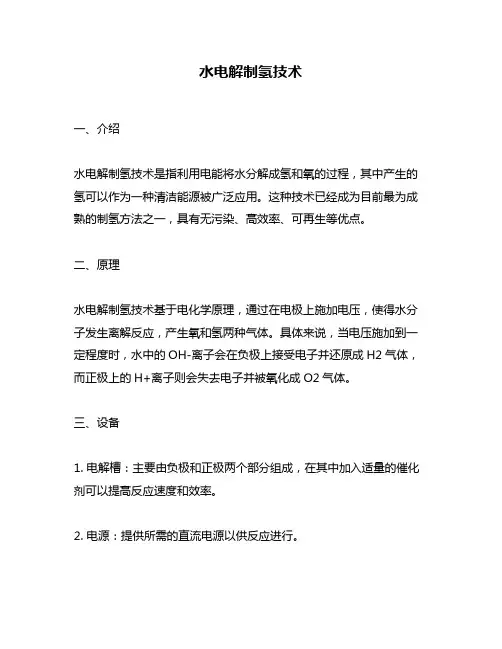

水电解制氢技术一、介绍水电解制氢技术是指利用电能将水分解成氢和氧的过程，其中产生的氢可以作为一种清洁能源被广泛应用。

这种技术已经成为目前最为成熟的制氢方法之一，具有无污染、高效率、可再生等优点。

二、原理水电解制氢技术基于电化学原理，通过在电极上施加电压，使得水分子发生离解反应，产生氧和氢两种气体。

具体来说，当电压施加到一定程度时，水中的OH-离子会在负极上接受电子并还原成H2气体，而正极上的H+离子则会失去电子并被氧化成O2气体。

三、设备1. 电解槽：主要由负极和正极两个部分组成，在其中加入适量的催化剂可以提高反应速度和效率。

2. 电源：提供所需的直流电源以供反应进行。

3. 水箱：存放待分解的水，并通过管道输送至电解槽中。

4. 气体收集器：用于收集产生的H2和O2两种气体，并对其进行分离和储存。

四、影响因素1. 电压：电解反应需要一定的电压才能进行，而过高的电压会导致反应速度过快，产生大量热量和气体泄漏等问题。

2. 温度：温度对反应速率和效率有着显著的影响，适宜的温度可以提高反应速率和效率。

3. 催化剂：加入适当的催化剂可以提高反应速率和效率，常用催化剂包括铂、钌、钯等。

4. 电解槽设计：不同的电解槽设计会影响到气体分离和收集效果，需要根据实际需求进行选择。

五、应用水电解制氢技术已经被广泛应用于多个领域：1. 能源领域：将水电解制氢技术与燃料电池技术相结合，可以实现清洁能源的生产和利用。

2. 工业领域：氢气广泛用于工业生产中，如金属加工、半导体制造等领域。

3. 航空航天领域：水电解制氢技术可以为航空航天领域提供清洁能源。

六、发展趋势随着清洁能源的需求不断增加，水电解制氢技术将会得到更广泛的应用。

同时，随着科技的不断进步，该技术的效率和成本将会不断提高，推动其在各个领域的应用。

水电解制氢水电解制氢就是一种较为方便得制取氢气得方法、在充满电解液得电解槽中通入直流电,水分子在电极上发生电化学反应,分解成氢气与氧气。

中文名水电解制氢运用试剂碱性电解液或纯水定律法拉第定律１其化学反应式如下:①、碱性条件:阴极:4H2O+4e－＝2H2↑+4OH—阳极:4OＨ-—４ｅ－＝2Ｈ2O+Ｏ2↑总反应式:2H2Ｏ=２H2↑+Ｏ2↑②、酸性条件:阳极:２H2Ｏ—4e-=O2↑+４H+阴极: 4Ｈ++4e—=2H2↑反应遵循法拉第定律,气体产量与电流与通电时间成正比、２固体聚合物电解质,SPE电解水,最初用于向宇宙飞船或潜水艇供氧,或在实验室作为氢气发生器(可用于气体色谱)。

核电大规模发展以后,人们利用SPＥ技术在用电低谷电解水产生氢,在供电高峰以SPE氢－氧燃料电池向外供电,使之成为能量贮存转换装置通过直接电解纯水产生高纯氢气(不加碱),电解池只电解纯水即可产氢。

通电后,电解池阴极产氢气,阳极产氧气,氢气进入氢/水分离器。

氧气排入大气。

氢/水分离器将氢气与水分离。

氢气进入干燥器除湿后,经稳压阀、调节阀调整到额定压力(0.02～0、45Mｐa可调)由出口输出。

电解池得产氢压力由传感器控制在0.４５Ｍpa左右,当压力达到设定值时,电解池电源供应切断;压力下降,低于设定值时电源恢复供电、3在氯碱工业中副产多量较纯氢气,除供合成盐酸外还有剩余,也可经提纯生产普氢或纯氢、像化工二厂用得氢气就就是电解盐水得副产电解水水(H2O)被直流电电解生成氢气与氧气得过程被称为电解水。

电流通过水(Ｈ2Ｏ)时,在阴极通过还原水形成氢气(H２),在阳极则通过氧化水形成氧气(O２)。

氢气生成量大约就是氧气得两倍。

电解水就是取代蒸汽重整制氢得下一代制备氢燃料方法。

中文名电解水外文名electｒｏlysis oｆwater含义水(Ｈ2Ｏ)被电解生成氢气与氧气方程式2H2O—-(通电)２H2↑+O2↑、在酸性环境中,铂就是析氢反应得催化剂,几乎没有任何过电势以及非常小得塔菲尔斜率(电流增加１0倍所需要得额外电压),就是几乎理想化得催化剂,但就是由于铂贵金属资源稀缺,科学家正在寻找一些廉价催化剂(过渡金属硫化物,碳化物以及磷化物)。

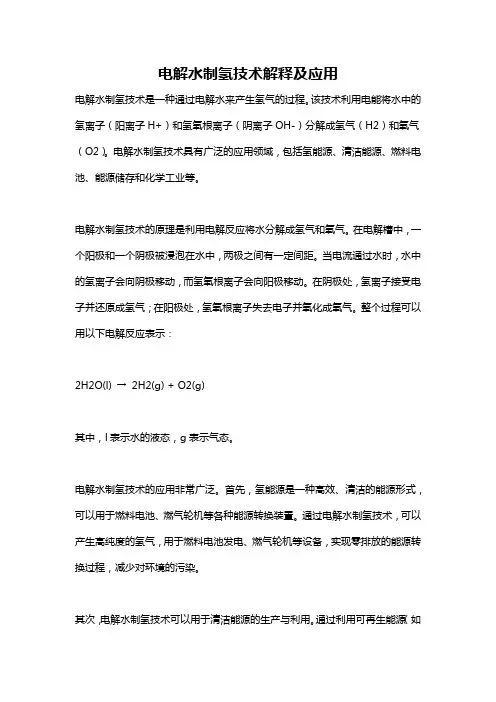

电解水制氢技术解释及应用电解水制氢技术是一种通过电解水来产生氢气的过程。

该技术利用电能将水中的氢离子（阳离子H+）和氢氧根离子（阴离子OH-）分解成氢气（H2）和氧气（O2）。

电解水制氢技术具有广泛的应用领域，包括氢能源、清洁能源、燃料电池、能源储存和化学工业等。

电解水制氢技术的原理是利用电解反应将水分解成氢气和氧气。

在电解槽中，一个阳极和一个阴极被浸泡在水中，两极之间有一定间距。

当电流通过水时，水中的氢离子会向阴极移动，而氢氧根离子会向阳极移动。

在阴极处，氢离子接受电子并还原成氢气；在阳极处，氢氧根离子失去电子并氧化成氧气。

整个过程可以用以下电解反应表示：2H2O(l) →2H2(g) + O2(g)其中，l表示水的液态，g表示气态。

电解水制氢技术的应用非常广泛。

首先，氢能源是一种高效、清洁的能源形式，可以用于燃料电池、燃气轮机等各种能源转换装置。

通过电解水制氢技术，可以产生高纯度的氢气，用于燃料电池发电、燃气轮机等设备，实现零排放的能源转换过程，减少对环境的污染。

其次，电解水制氢技术可以用于清洁能源的生产与利用。

通过利用可再生能源（如太阳能、风能）发电，产生的电能可以直接用于电解水制氢，从而实现清洁能源的储存和利用。

当可再生能源不可持续供应时，储存的氢气可以通过燃料电池或燃气轮机再次转化为电能，满足能源需求。

此外，电解水制氢技术在能源储存领域也有重要应用。

由于可再生能源的波动性和间歇性，电解水制氢技术可作为一种有效的能量储存方式。

在低能耗时，将多余的电能用于电解水制氢，生成氢气储存起来；在高能耗时，将储存的氢气与空气中的氧气反应，再次产生电能。

最后，电解水制氢技术还可以应用于化学工业。

氢气是一种重要的原料气体，在合成氨、合成甲醇、合成烯烃、氢化反应等多个化学反应中起着关键作用。

通过电解水制氢技术，可以实现高纯度、大规模的氢气生产，满足化学工业对氢气的需求。

总之，电解水制氢技术是一种重要的能源转换和储存技术。

电解水制氢资料-概述说明以及解释1.引言1.1 概述概述部分内容：电解水制氢是一种利用电能将水分解成氢气（H2）和氧气（O2）的技术。

通过在电解槽中通入直流电流，将水分子分解成氢气和氧气，其中氢气可以作为清洁能源进行利用，而氧气则是一种有用的副产品。

电解水制氢技术在可再生能源和清洁能源领域具有重要意义，可以用于储能、汽车工业、氢能源站等领域。

本文将详细介绍电解水制氢的原理、应用以及优势和前景，旨在为读者提供全面的了解和参考。

1.2 文章结构文章结构部分的内容应该包括对整篇文章的组织安排进行说明，可以概括每个章节的主题和内容，让读者能够清楚地了解本文的结构和逻辑。

同时，也可以简要描述每个章节之间的关联和联系，以便读者在阅读时能够更好地理解文章的整体内容。

在本文中，文章结构部分可以简要介绍各个章节的主题内容，如引言部分主要介绍了电解水制氢的概念和目的，正文部分则详细阐述了电解水制氢的原理和应用，结论部分总结了电解水制氢的优势和前景。

同时，可以说明各个章节之间的逻辑关系，引导读者顺利理解文章内容。

1.3 目的目的部分的内容:本文旨在深入探讨电解水制氢技术，介绍其原理和应用领域，并分析其在未来能源发展中的优势和前景。

通过对电解水制氢过程的详细解析，读者可以更加深入地了解这一技术在解决能源危机和减少环境污染方面的潜力，为推动清洁能源的发展做出贡献。

本文旨在引起读者对电解水制氢技术的关注和认识，为促进可持续发展和环境保护提供理论支持和实践指导。

2.正文2.1 电解水制氢的原理电解水制氢是一种利用电力将水分解成氢气和氧气的化学反应过程。

这个过程是通过在两个电极之间通入直流电流，使水分子中的氧原子和氢原子发生氧化还原反应而实现的。

在电解水的过程中，通常会使用两个电极，分别是阳极和阴极。

阳极上发生氧化反应，阴极上发生还原反应。

当直流电流通过电解槽中的水时，水分子会在阳极处发生氧化反应，生成氧气，而在阴极处发生还原反应，生成氢气。

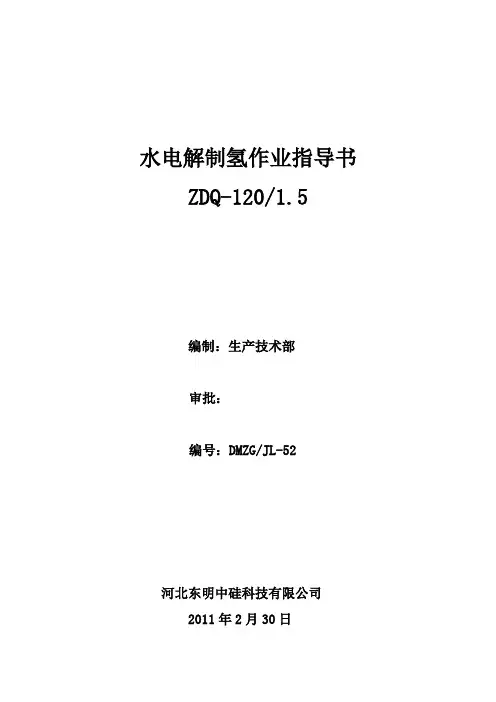

水电解制氢作业指导书ZDQ-120/1.5编制：生产技术部审批：编号：DMZG/JL-52河北东明中硅科技有限公司2011年2月30日第一章概述1 设备的用途ZQD系列水电解制氢装置是中国船舶重工集团公司第七一八研究所研制成功的自动化操作的制氢设备，其主要技术指标达到或超过世界先进水平，适用于化工、冶金、电子、航天等各种用氢量大、对氢气质量要求高的部门。

2 工作原理水电解制氢的工作原理是由浸没在电解液中的一对电极，中间隔以防止气体渗透的隔膜而构成的电解池，当通以一定的直流电时，水发生分解，在阴极折出氢气，阳极析出氧气。

其反应式如下：阴极：2H2O+2e→H2↑+2OHˉ阳极：2OHˉ-2e→H2O+1/2O2↑总体反应：2H2O→2H2↑+O2↑3 装置构成水电解制氢装置由电解槽（1001）、气液处理器（1000）、水碱箱系统（1300）、整流系统、控制系统及其它辅助系统等组成。

注：供货范围根据用户具体的合同要求而定。

3.1电解槽（1001）电解槽为压滤式双极性结构，是制氢装置中的主体设备。

电解槽由若干个电解小室组成，每个电解小室由阴极、阳极、隔膜、绝缘垫片及电解液构成。

端极板上部设有氢、氧气液出口管，用于导出氢、氧气体，下部设有碱液进口，用于补充电解液；中间正极框为正极，两端极板为负极。

整流系统向电解槽提供直流电，水分子在电极上发生电化学反应，分解成氢气和氧气。

KOH（或NaOH）在水中的作用在于增加水的电导，本身不参加反应，理论上是不消耗的。

3.2气液处理器（1000）气液处理器由氢气分离器1002、氧气分离器1003、氢气洗涤器1001、氧气洗涤器1005、氢侧换热器1006、氧侧换热器1007、碱液过滤器1009、碱液循环泵1M11及各类阀门、一次仪表、管路等组成，主要用来分离来自电解槽的氢气与碱液的混合物及氧气与碱液的混合物，经过冷却、分离、洗涤、除雾获取纯净的氢气和氧气。

装置除在控制室设有集中显示的仪表外，还装有压力、液位、温度等现场仪表，用来显示设备运行的各主要参数，保证设备安全运行。
