海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。

2）点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。

类别：1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积≥1.0mm²线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积≥1.0mm ²线多线制控制线：采用BV线截面积≥1.5mm²线，3根线为启动、公共、反馈DC24V电源二总线：竖井采用BV线截面积≥4.0mm ²线；平面采用BV线截面积≥2.5mm ²线消防广播二总线：采用BV线截面积≥1.5mm ²线消防电话二总线：采用RVVP屏蔽线截面积≥1.0mm²线海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。

海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。

1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。

LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。

LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示海湾电话插孔8312接线末端接4.7kΩ终端电阻海湾GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接4.7kΩ终端电阻。

公司简介海湾安全技术有限公司（以下简称海湾公司）是国家科技部认定的“国家火炬计划重点高新技术企业”，主要从事消防电子、楼宇自控及可视对讲产品的开发、生产、销售及技术服务。

海湾公司拥有高素质的职业化人才队伍和完善的现代企业管理机制，拥有21条世界先进水平的自动化电子产品生产线，具有先进的产品质量检测体系，已经成为国内智能建筑电子产品最大、最先进的生产基地之一，在国际上处于领先地位。

海湾公司具有完善的质量管理体系，先后通过了LPCB、UL、CE等国际质量认证，获得了中国认证机构国家认可委员会（CNAB）认可的中国质量认证中心（CQC）ISO9001质量管理体系认证、ISO14001环境管理体系认证和中国质量监督检验检疫总局的ISO10012.1完善计量检测体系的合格证书。

公司产品通过了公安部消防产品合格评定中心的产品质量认证，并受到公安部的表扬，连续被中国质量协会评为消防行业唯一“全国用户满意产品”。

公司产品还多次荣获“国家级新产品”、“国家级重点产品”和“国家火炬计划项目”奖，被中国商品学会、中国质量学会联合评为中国市场商品质量调查“同行业第一品牌”。

2001年和2003年，在公安部和中国消防协会举办的“中国消防产业30强论坛”上，公司连续荣膺中国消防产业30强之首。

2004年11月，海湾商标被国家工商总局商标局认定为驰名商标，成为我国消防行业唯一获此殊荣的企业。

海湾公司已经建立起遍布全国的营销和服务网络，产品已远销欧洲及中东40多个国家和地区。

在国内100多个大中城市设有营销机构，数百名优秀员工为客户提供优质、专业、高效、周到的服务，得到了广大用户的信任和支持。

我们坚持将最精美的产品以最优的性能价格比，用最完美的服务奉献给我们的客户。

海湾公司将遵循“造福人民，服务社会”的企业宗旨，以产业报国为已任，奋力争先，追求卓越，努力将公司建设成为国际化企业。

蓬勃发展的海湾有充分的诚意和信心，与各界朋友精诚合作，共创商机！前言火灾自动报警系统及消防联动应用设计说明按照通用场合类和工业场合类两部分介绍。

海湾主机消防广播操作方法海湾主机消防广播是指通过主机控制系统中的消防广播设备进行火灾警报、疏散指引和应急通信的操作。

下面将详细介绍海湾主机消防广播的操作方法。

操作步骤如下：1. 系统启动检查：在操作之前，首先需要进行系统启动检查，包括主机系统的电源供应、设备的工作状态以及报警器和扩音器的联动情况等。

2. 火灾警报：在发现火灾时，需要迅速触发主机上的火灾警报按钮。

主机系统会发送警报信号，并通过消防广播设备播放警报音。

同时，可以设置自动报警功能，当主机系统检测到火灾烟雾或火温度上升时，会自动触发火灾警报。

3. 疏散指引：在火灾发生后，需要通过消防广播设备向人员发出疏散指引。

可以预先录制疏散指引的广播内容，并在火灾发生时触发播放按钮，广播内容会通过扩音器传达给人员。

疏散指引可以包括明确的疏散路线、紧急出口位置以及避免使用电梯等注意事项。

4. 应急通信：在火灾事件中，可能需要进行紧急通信。

消防广播设备通常配备有紧急呼叫按钮，可以用于与其他区域进行通话。

在发生火灾时，可以通过操作主机上的紧急呼叫按钮，与指定的区域进行通话，以了解火情和调动应急资源。

5. 广播区域切换：主机系统通常可以切换广播区域，以满足不同区域的需求。

通过操作主机上的广播区域切换按钮，可以选择需要进行广播的区域。

例如，在火灾发生时，可以将广播区域切换到火灾所在的区域，以便及时传达警报和疏散指引。

6. 故障排除：在使用海湾主机消防广播时，可能会遇到一些故障，如设备无法正常工作、音量过小或广播内容无法播放等。

此时，需要仔细检查设备的连接情况、音量设置以及广播内容的存储情况，排除故障并按照说明书进行维修或更换。

总之，海湾主机消防广播操作方法包括系统启动检查、火灾警报、疏散指引、应急通信、广播区域切换和故障排除。

正确认识和熟练掌握操作方法，能够提高火灾应急处理的效率和准确性，保障人员的生命安全。

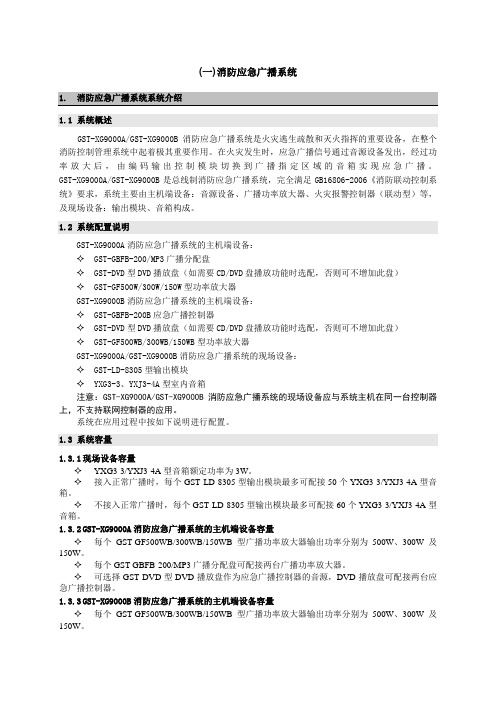

(一) 消防应急广播系统1.1系统概述GST-XG9000A/GST-XG9000B消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。

在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播。

GST-XG9000A/GST-XG9000B是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：音源设备、广播功率放大器、火灾报警控制器（联动型）等，及现场设备：输出模块、音箱构成。

1.2系统配置说明GST-XG9000A消防应急广播系统的主机端设备：✧GST-GBFB-200/MP3广播分配盘✧GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）✧GST-GF500W/300W/150W型功率放大器GST-XG9000B消防应急广播系统的主机端设备：✧GST-GBFB-200B应急广播控制器✧GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）✧GST-GF500WB/300WB/150WB型功率放大器GST-XG9000A/GST-XG9000B消防应急广播系统的现场设备：✧GST-LD-8305型输出模块✧YXG3-3、YXJ3-4A型室内音箱注意：GST-XG9000A/GST-XG9000B消防应急广播系统的现场设备应与系统主机在同一台控制器上，不支持联网控制器的应用。

系统在应用过程中按如下说明进行配置。

1.3系统容量1.3.1现场设备容量✧YXG3-3/YXJ3-4A型音箱额定功率为3W。

✧接入正常广播时，每个GST-LD-8305型输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。

✧不接入正常广播时，每个GST-LD-8305型输出模块最多可配接60个YXG3-3/YXJ3-4A型音箱。

海湾系统配置说明火灾探测器1、海湾系统的编码型探测器为两线制，探测器接线都是接底座任意一对对角，无极性。

2、非编码探测器探测器都需通过GST-LD-8319输入模块和GST-LD-8320终端器组成一个探测点接入到海湾系统，每只8319输入模块最多可以连接15只非编码型探测器，若输出回路中接有JTG-ZW-G1B型点型紫外火焰探测器，则其数量应不超过3只。

手动火灾报警按钮1、海湾手动火灾报警按钮有两种J-SAM-GST9121、J-SAM-GST9122(含电话插孔），其中9122型火灾报警按钮在有电话系统时才配置。

2、如客户新配置系统中有电话系统时请不要给客户配置J-SAP-8402型手动按钮！！因J-SAP-8402型上电话插口是水晶头，和现在的铜头便携式电话不能匹配。

声光警报器/警铃1、海湾主销的声光警报器为HX-100A/B、GST-HX-F/M8502系列,其中100A/B声光警报器发出的是火警声音，8502警报器发出的“滴、滴”的声音。

2、声光警报器有编码型和非编码型之分，编码型声光警报器可以直接与主机连接，非编码声光警报器与警铃，需通过输入输出模块才可接入到系统。

3、编码型声光警报器限制为两根信号总线与两根电源线，非编码型声光警报器与警铃只需两根电源线，通过输入输出模块接入到系统。

控制器1. JB-QB-GST100主机1、GST100主机不可以配置输出模块（8301等等），所带警报器最大为8只。

如不加配电源箱，100主机所带警报器最大不能超过6只,视具体情况而定。

2、如果客户有几只非编码声光或者警铃，但又不想选用联动主机，可推荐使用GST100主机，使用主机上面警铃或输出端（R+、R-，其触点电流为1A）配置时不超过6只。

3、GST100型控制器不可以连接火灾显示盘，CRT，不可以参与联网。

4、当100A/B警报器数量超过5只或者海湾警铃数量超过30只须加电源箱。

2. JB-QB-GST200主机1、配置时应根据用户设备的用电数量及主机输出电流，并酌情添加电源设备,GST200壁挂式主机输出电流为0.3A，根据计算时超过此值应考虑增加电源箱。

海湾消防广播操作方法
海湾消防广播是一种紧急广播系统，用于向公众传达火灾或其他紧急情况下的指引和注意事项。

以下是海湾消防广播的操作方法：
1. 打开广播系统：找到广播控制台或按钮，并按下开关打开广播系统。

2. 发布紧急消息：宣布火灾或紧急情况的消息。

要清楚、明确地传达信息，包括事发地点、情况紧急性，以及需要采取的应急措施等。

3. 保持冷静：在发布消息时保持冷静。

语速要适中，语气要坚定，确保指令易于听懂，并给听众以信心。

4. 持续宣布信息：在必要时多次重复播放消息，以确保听众收到并理解紧急情况和应采取的措施。

可以设置循环播放，使信息持续传达给人们。

5. 提供避难所和逃生路线指引：在消息中提供避难所和逃生路线的指引，告知人们应该去哪里避难，以及哪些通道是安全的。

6. 消息更新：在火灾或紧急情况有进展时，提供更新信息，告知人们新的指引和注意事项。

如果火势蔓延或情况变化，可能需要重新指示逃生路线或避难所。

7. 遵循消防监督：在发布消息时，要与消防部门保持密切联系，并遵循他们的
指示。

消防部门可能会提供更详细的信息和建议，以帮助人们安全逃生。

8. 定期测试广播设备：定期测试广播设备以确保正常工作。

这可以通过模拟紧急情况并播放测试信息来完成。

9. 停止广播：在紧急情况结束后，及时停止广播，通知人们火灾已被扑灭或其他紧急情况已解决。

总之，海湾消防广播的操作方法包括打开广播系统，发布紧急消息，提供指引，更新信息，遵循监督并定期测试广播设备。

通过正确操作和灵活应对，海湾消防广播能够提供有效的指引和帮助，确保公众的安全。

1GST-GF500WA/300WA/150WA 型广播功率放大器安装使用说明书特点广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。

GST-GF500WA 型广播功率放大器、GST-GF300WA 型广播功率放大器、GST-GF150WA 型广播功率放大器功能相同，但功率不同，分别为500W、300W 和150W。

主要技术指标（1）工作电压：主电源交流AC220V，备用电源交流AC220V（2）定压输出：120V（3）频率特性：80Hz～8KHz （90V～145V）（4）输出功率：500W/300W/150W（5）谐波失真：≤5%（6）噪声电平：＜37mV（7）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（8）外形尺寸：88.1mm(2U)×482.6mm×305.0mm结构特征与安装以GST-GF500WA 型广播功率放大器为例进行说明，其外形及结构示意图如图图-1-2本广播功率放大器采用标准插盘结构安装，其后部示意图如图图2-21)工作指示灯：200A启动本设备后该指示灯为绿色，表示本机工作正常。

说明：当功放电源开关打开时工作指示灯不亮，此时如果主备电均正常时，主电绿灯亮，说明功放处于待机状态。

2)故障灯：说明：故障灯常亮，表示本机音频输出线处于交流短路，本机已经处于保护状态。

如果音频输出线短路故障排除，需将电源关闭，然后再重新启动，才能解除指示灯常亮状态；23)主电指示灯：绿灯亮表示本机采用主用电源供电，黄灯故障灯亮说明主用电源断开。

说明：当功放电源开关打开时，如果主电正常则绿灯点亮，如果断开则黄灯点亮。

4)备电指示灯：绿灯亮表示本机采用备用电源供电，黄灯故障灯亮说明备电断开。

说明：当功放电源开关打开时，如果主备用电源均正常，默认主电优先工作，对应主电指示灯为绿色，备电指示灯处于熄灭状态（代表目前备电正常）；如果主用电断开，功放会自动转为备用电工作，对应的备电指示灯为绿色，主电指示灯为黄色。

海湾GST-CD CD录放盘安装使用说明书目录错误!未定义书签。

1.概述 (4)1.1简介 (4)1.2结构形式 (4)1.3工作环境： (4)1.4本机供电： (4)2.电路说明 (4)2.1CD放音机芯部分： (4)2.2电子语音： (4)2.33电子录音机： (5)2.4监听放大： (5)3.主要技术指标 (5)3.1CD播放部分 (5)3.22其它 (5)3.3按键及指示灯说明 (5)3. 3. 1前面板示意图 (5)3. 3.2按键及指示灯说明 (6)3. 4外部接线说明 (7)3.4. 1后而板示意图 (7)4.4. 2端子说明 (7)4.基本功能和操作方法 (8)1.1功能 (8)4. 2操作方法 (8)4.2. 1自动控制 (8)4. 2. 2紧急手动控制 (9)5.2.3四种播音方式 (9)4.2. 4话筒播音的自动录音 (9)5.2.5应急广播录音回放监听 (9)5.注意事项 (10)5.1储存 (10)5.2运输 (10)5.3操作规程 (10)6.4管理 (10)6.维护管理 (10)6. 1维护常识 (10)错误!未定义书签. 错误!未定义书签。
