常用模具钢硬度

模具常用钢材一览表钢材类型钢厂编号出厂状态及硬度钢材特性供应商比较标准塑料模具钢LKM638预硬至HB 270 - 300加工性能良好LKMAISI P20塑料模具钢LKM738预硬至HB 290 - 330优质预硬，硬度均匀易切削加工LKMAISI P20 Ni / DIN1.2738塑料模具钢LKM738H预硬至HB 330 - 370优质预硬，硬度均匀易切削加工LKMAISI P20 Ni / DIN1.2738塑料模具钢LKM2311预硬至HB 280 - 325预加硬塑料模具钢LKMAISI P20 / DIN1.2311塑料模具钢LKM2312预硬至HB 280 - 325极易切削，适宜大批量快速加工LKMAISI P20 S / DIN 1.2312塑料模具钢舞阳718预硬至HB 290 - 340预加硬塑胶模具钢中国舞阳AISI P20 Ni/DIN 1.2738塑料模具钢宝钢P20预硬至HB 270 - 300预加硬塑胶模具钢中国宝钢AISI P20塑料模具钢德国2738预硬至HB 290 - 330预加硬塑胶模具钢德国AISI P20 Ni塑料模具钢LKM2711预硬至HB 335 - 380高硬度及高韧性LKMAISI P20，特级版/DIN1.2711塑料模具钢IMPAX 718H预硬至HB 330 - 380预加硬纯洁均匀，含镍约1.0%瑞典ASSABAISI P20，改良型塑料模具钢NAK80预硬至HB 370 - 400高硬度，镜面效果特佳，放电加工良好，焊接性能极佳日本大同AISI P21，(改良型) VAR耐腐蚀塑料模具钢LKM2083退火至HB 215 - 240(需淬火)可加硬至约HRC52，防酸及拋光性能良好LKMAISI 420 / DIN 1.2083耐腐蚀塑料模具钢LKM2083H预硬至HB 280 - 310预加硬，防酸及拋光性能良好LKMAISI 420 / DIN 1.2083耐腐蚀镜面模具钢STAVAX S136退火至约HB 215(需淬火)高纯度，高镜面度，拋光性能好，抗锈防酸能力极佳，热处理变形少瑞典ASSABAISI 420，ESR耐腐蚀镜面模具钢STAVAX S136H预硬至HB 290 - 330高纯度，高镜面度，拋光性能好，抗锈防酸能力极佳，热处理变形少瑞典ASSABAISI 420，ESR热作工具钢LKM2344退火至HB 180 - 210(需淬火) 耐热性特佳，用于压铸模具钢LKMAISI H13/DIN1.2344热作工具钢H13退火至HB 180 - 210(需淬火) 耐热性佳，用于压铸模具钢国产DIN1.2344热作工具钢1.2343退火至HB 180 - 210(需淬火) 耐热性特佳，用于压铸模具钢德国AISI H11热作工具钢ORVAR 8407退火至约HB 185(需淬火)热模钢，高韧性及耐热性能良好瑞典ASSABAISI H13，Microdized ESR螺栓的性能等级8.8指材料的抗拉强度极限800MPa，屈服极限640MPa。

常用模具材料硬度表
一、钢铁材料
1. 碳钢：
低碳钢：HRC 90-110
中碳钢：HRC 110-120
高碳钢：HRC 120-150
2. 合金钢：
低合金钢：HRC 90-110
中合金钢：HRC 110-120
高合金钢：HRC 120-150
3. 不锈钢：
马氏体不锈钢：HRC 50-55
铁素体不锈钢：HRC 55-60
奥氏体不锈钢：HRC 60-65
二、有色金属材料
1. 铜合金：
黄铜：HRC 60-80
青铜：HRC 80-90
2. 铝合金：
变形铝合金：HRC 60-80
铸造铝合金：HRC 80-90
3. 镁合金：HRC 60-80
4. 锌合金：HRC 50-60
5. 钛合金：HRC 60-75
三、非金属材料
1. 塑料模具钢：HRC 65-75
2. 高分子材料：HRC 65-75
3. 其他非金属材料：HRC 65-75
实际硬度可能因材料种类、热处理状态和制造工艺等因素而有所差异。

在选择模具材料时，应综合考虑硬度、耐磨性、韧性、耐腐蚀性等因素，以确保模具的耐用性和使用寿命。

第九章塑胶模具常用钢材（一）C45 W 中炭钢美国标准编号：AISI 1050 ~ 1055；日本标准编号：S50C ~ S55C德国标准编号：1.1730。

中炭钢或45# 钢香港称为王牌钢,此钢材的硬度为：HB170 ~ HB220,价格便宜,加工容易,在模具上用作模架,顶柱，及一些不重要的零件上,市场上一般标准模架是采用此种钢材;（二）40 CrMn Mo 7 预硬塑胶模具钢美国、日本、新加坡、香港、中国标准编号：AISI P20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。

此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC ~ 400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB 一胜百牌，瑞典产的有两种不同硬度，718S HB290~HB330（330~340HRC）、718H HB330~HB370 （340~380HRC）。

大同钢厂，日本产：NAK 80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK 80做定模镶件，NAK55做动模镶件，要留意NAK55 不能直接做EDM皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN ，德国产，有好几种编号：GS-711（硬度340~360HRC）、GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在欧洲做模架较为普遍，GS312的Code 为40 Cr MN Mo S8，百禄（BOHLER）奥国产，编号有：M261（380~420HRC）、M238（360~420HRC）、M202（290~330HRC），M202不能做EDM纹，也是含硫，尚有其他品牌，不能尽录。

钢材的硬度：金属硬度（Hardness）的代号为H，按照硬度试验方法的不同分为：常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB和HRC 较为常用HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等40°以上之材料。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等等洛氏硬度是以压痕塑性变形深度来确定硬度值指标，以0.002mm作为一个硬度单位。

当HB>450或者试样过小时不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定荷载下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，氛围三种不同的标度来表示：HRA：是采用60KG荷载和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）HRB：是采用100KG荷载和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）HRC：是采用150KG荷载和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）另外，HRC适用范围HRC20-67，相当于HB225--650，若高于此范围则用HRA，低于此范围则用HRBHB和HRC可以查表互换，心算公式可大概记为：1HRC≈1/10HB以下为常见钢材硬度芬可乐 P20 HB280-330芬可乐 P20H HB330-350芬可乐 P20HH HB330-370一胜百 718H HRC31-36一胜百 8407 HRC52-56一胜百不锈钢 S136 HRC48-52日本大同 NAK80 HRC37-43日立镜面预硬钢CENA1 HRC37-41日立 SKD61（DAC） HRC52-56。

表热作模具用钢交货状态的硬度值和试样的淬火（回火）硬度值序号统一数字代号牌号退火交货状态的钢材硬度HBW试样淬火硬度淬火温度℃冷却剂洛氏硬度HRC6-1T223455CrMnMo197～241820～850油b 6-2T225055CrNiMo197～241830～860油b 6-3T235044CrNi4Mo≤285840～870油或空气b 6-4T235144Cr2NiMoV≤220910～960油b 6-5T235155CrNi2MoV≤255850～880油b 6-6T235355Cr2NiMoVSi≤255960～1010油b 6-7T422088Cr3207～255850～880油b 6-8T232744Cr5W2VSi≤2291030～1050油或空气b 6-9T232733Cr2W8V≤2551075～1125油b6-10T233524Cr5MoSiV a≤229790℃±15℃预热，1010℃（盐浴）或1020℃（炉控气氛）1020℃±6℃加热，保温5min～15min油冷，550℃±6℃回火两次回火，每次2hb6-11T233534Cr5MoSiV1a≤229790℃±15℃预热，1000℃（盐浴）或1010℃（炉控气氛）±6℃加热，保温5min～15min油冷，550℃±6℃回火两次回火，每次2hb6-12T233544Cr3Mo3SiV a≤229790℃±15℃预热，1010℃（盐浴）或1020℃（炉控气氛）1020℃±℃6加热，保温5min～15min油冷，550℃±6℃回火两次回火，每次2hb6-13T233555Cr4Mo3SiMnVAl≤2551090～1120空气b 6-14T233644CrMnSiMoV≤255870～930油b 6-15T233755Cr5WMoSi≤248990～1020油b 6-16T233244Cr5MoWVSi≤2351000～1030油或空气b 6-17T233233Cr3Mo3W2V≤2551060～1130油b 6-18T233255Cr4W5Mo2V≤2691100～1150油b 6-19T233144Cr5Mo2V≤2291000～1030油b 6-20T233133Cr3Mo3V≤2291010～1050油b 6-21T233144Cr5Mo3V≤2291000～1030油或空气b 6-22T233933Cr3Mo3VCo3≤2291000～1050油b 注：保温时间指试样达到加热温度后保持的时间。

注塑模具常用钢材及硬度汇总注塑模具是一种用于制造塑料制品的模具，常见于家电、汽车、电子等行业。

模具的材料选择对模具的寿命、质量和成本等方面都具有重要影响。

下面是注塑模具常用钢材及硬度的汇总：1.P20钢：P20钢又称为低碳铬模具钢，具有良好的切削性能、加工性能和热处理性能。

其硬度一般为28-32HRC，适用于制造大多数注塑模具的芯、腔。

2.718钢：718钢是一种耐热性能较好的模具钢，具有优异的综合性能。

718钢的硬度一般在30-36HRC之间，适用于制造高要求的注塑模具。

3.NAK80钢：NAK80钢是一种低合金的中碳铬钼耐冲击模具钢，具有出色的耐磨性和耐蚀性。

其硬度一般为37-43HRC，适用于制造高要求的注塑模具。

4.S136钢：S136钢又称为不锈钢，具有良好的抗腐蚀性能和耐酸碱性能。

其硬度一般为48-52HRC，适用于制造高品质和高精度的注塑模具。

5.H13钢：H13钢是一种热作模具钢，具有良好的耐热性和热疲劳性能。

其硬度一般为45-50HRC，适用于制造需要抵抗高温和高压的注塑模具。

6.738钢：738钢是一种高硬度、高强度的模具钢，具有优异的耐磨性能和尺寸稳定性。

其硬度一般为48-52HRC，适用于制造长寿命和高要求的注塑模具。

除了以上几种常用钢材外，还有一些特殊用途的模具钢，如：SLD钢、STAVAX钢、420钢等。

这些钢材在不同的注塑模具制造过程和需求中具有特定的应用价值。

在选择模具钢材时，需要综合考虑模具的使用条件、工作环境、成本等因素。

合理选择合适的模具钢材，能够提高模具的使用寿命、耐磨性和生产效率，降低模具制造成本，提高产品质量。

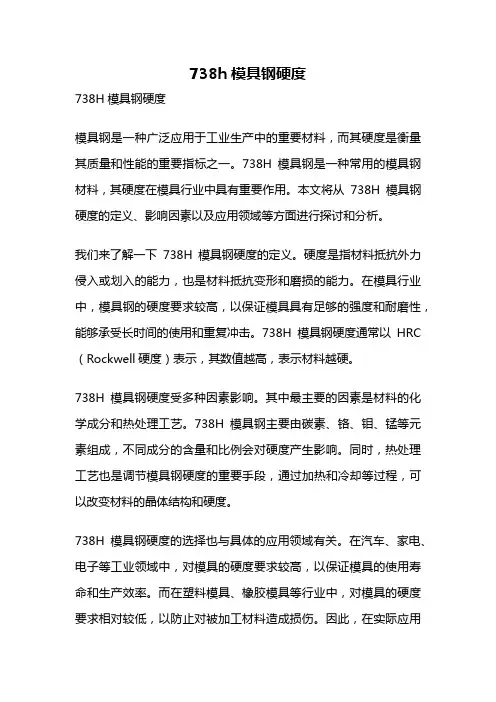

738h模具钢硬度738H模具钢硬度模具钢是一种广泛应用于工业生产中的重要材料，而其硬度是衡量其质量和性能的重要指标之一。

738H模具钢是一种常用的模具钢材料，其硬度在模具行业中具有重要作用。

本文将从738H模具钢硬度的定义、影响因素以及应用领域等方面进行探讨和分析。

我们来了解一下738H模具钢硬度的定义。

硬度是指材料抵抗外力侵入或划入的能力，也是材料抵抗变形和磨损的能力。

在模具行业中，模具钢的硬度要求较高，以保证模具具有足够的强度和耐磨性，能够承受长时间的使用和重复冲击。

738H模具钢硬度通常以HRC （Rockwell硬度）表示，其数值越高，表示材料越硬。

738H模具钢硬度受多种因素影响。

其中最主要的因素是材料的化学成分和热处理工艺。

738H模具钢主要由碳素、铬、钼、锰等元素组成，不同成分的含量和比例会对硬度产生影响。

同时，热处理工艺也是调节模具钢硬度的重要手段，通过加热和冷却等过程，可以改变材料的晶体结构和硬度。

738H模具钢硬度的选择也与具体的应用领域有关。

在汽车、家电、电子等工业领域中，对模具的硬度要求较高，以保证模具的使用寿命和生产效率。

而在塑料模具、橡胶模具等行业中，对模具的硬度要求相对较低，以防止对被加工材料造成损伤。

因此，在实际应用中，根据不同的需求和工艺要求，选择合适的738H模具钢硬度是非常重要的。

在模具行业中，738H模具钢硬度的优劣直接关系到模具的使用寿命和生产效益。

过低的硬度会导致模具易损耗、易磨损，影响模具的使用寿命；而过高的硬度则会增加模具的制造难度、降低模具的韧性和抗冲击能力。

因此，合理控制738H模具钢硬度，既要满足使用寿命和耐磨性的要求，又要兼顾制造成本和工艺难度，是模具制造过程中的重要任务。

738H模具钢硬度是模具行业中的重要指标之一。

通过对738H模具钢硬度的定义、影响因素和应用领域的分析，我们可以更好地理解和掌握模具钢硬度的意义和作用。

在实际应用中，我们需要根据具体的需求和工艺要求，选择合适的738H模具钢硬度，以提高模具的使用寿命和生产效益，推动模具行业的发展。

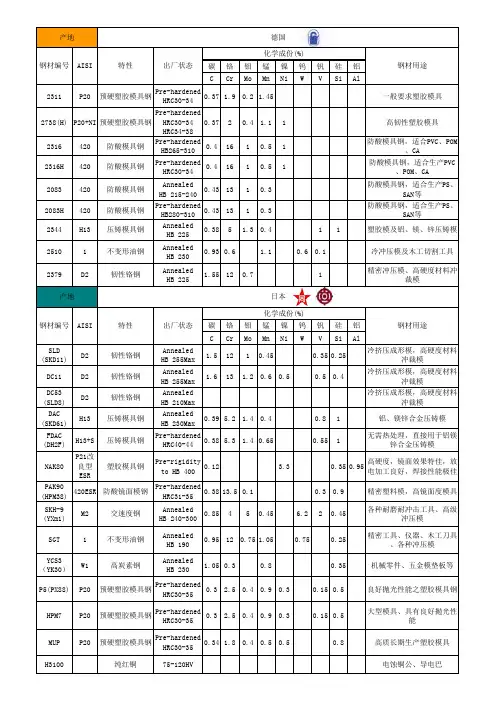

碳铬钼锰镍钨钒硅铝CCrMoMnNiWVSiAl2311P20预硬塑胶模具钢Pre-hardenedHRC30-340.37 1.90.2 1.45一般要求塑胶模具2738(H)P20+NI 预硬塑胶模具钢Pre-hardenedHRC30-34HRC34-380.3720.4 1.11高韧性塑胶模具2316420防酸模具钢Pre-hardenedHB265-3100.41610.51防酸模具钢，适合PVC、POM、CA 2316H 420防酸模具钢Pre-hardenedHRC30-340.41610.51防酸模具钢，适合生产PVC、POM、CA 2083420防酸模具钢AnnealedHB 215-2400.431310.3防酸模具钢，适合生产PS、SAN等2083H 420防酸模具钢Pre-hardenedHB280-3100.431310.3防酸模具钢，适合生产PS、SAN等2344H13压铸模具钢AnnealedHB 2250.3851.30.411塑胶模及铝、镁、锌压铸模25101不变形油钢Annealed HB 2300.930.6 1.10.60.1冷冲压模及木工切割工具2379D2韧性铬钢Annealed HB 2251.55120.71精密冲压模、高硬度材料冲裁模碳铬钼锰镍钨钒硅铝CCr Mo Mn NiWVSiAlSLD (SKD11)D2韧性铬钢Annealed HB 255Max 1.51210.450.350.25冷挤压成形模，高硬度材料冲裁模DC11D2韧性铬钢Annealed HB 255Max 1.6131.20.60.50.50.4冷挤压成形模，高硬度材料冲裁模DC53(SLD8)D2韧性铬钢Annealed HB 210Max 冷挤压成形模，高硬度材料冲裁模DAC (SKD61)H13压铸模具钢Annealed HB 230Max0.39 5.2 1.40.40.81铝、镁锌合金压铸模FDAC (DH2F)H13+S 压铸模具钢Pre-hardenedHRC40-440.38 5.3 1.40.650.551无需热处理，直接用于铝镁锌合金压铸模NAK80P21改良型ESR塑胶模具钢Pre-rigidityto HB 4000.123.30.350.95高硬度，镜面效果特佳，放电加工良好，焊接性能极佳PAK90(HPM38)420ESR 防酸镜面模钢Pre-hardenedHRC31-350.3813.50.10.30.9精密塑料模，高镜面度模具SKH-9(YXm1)M2交速度钢AnnealedHB 240-3000.85450.456.220.45各种耐磨耐冲击工具、高级冲压模SGT 1不变形油钢Annealed HB 1900.95120.751.050.750.25精密工具、仪器、木工刀具、各种冲压模YCS3（YK30）W1高炭素钢Annealed HB 2301.050.30.80.35机械零件、五金模垫板等P5(PX88)P20预硬塑胶模具钢Pre-hardenedHRC30-350.3 2.50.40.90.30.150.5良好抛光性能之塑胶模具钢HPM7P20预硬塑胶模具钢Pre-hardenedHRC30-350.3 2.50.40.90.30.150.5大型模具、具有良好抛光性能MUP P20预硬塑胶模具钢Pre-hardenedHRC30-350.34 1.80.40.50.50.8高质长期生产塑胶模具H3100纯红铜75-120HV电蚀铜公、导电巴产地日本化学成份(%)钢材用途钢材编号AISI 特性出厂状态化学成份(%)钢材用途产地德国钢材编号AISI 特性出厂状态。

模具钢材一览表奥国BOHLER塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途M238P20+Ni HRC30-35HRC30-35通用高精光度。

钢材表面至中心硬度一致，放电加工性能能和光蚀刻性能甚佳，适合氮化等。

适用于塑胶模具。

M238H P20+Ni HRC33-38HRC33-38通用高精光度，比M238有更高的强度，使用寿命更长。

M300420HRC31-35HRC31-35耐腐蚀，抗磨损，高精光度。

适用于接触化学腐蚀性大，透机镜头等各类塑胶模具。

M310420MAX230HB HRC55-57防锈蚀，高精光度。

耐磨性好，容易加工和抛光。

用于PVC 蚀性塑胶和含磨织维塑胶的模具及光学上之模具。

M333420MAX230HB HRC53-58耐腐蚀，耐磨损，超高精光度。

导热性入韧性好，适用于高光模具。

W302H13MAX230HB HRC50-54长寿，高精光度。

具有高温耐磨性，可作表面氮化，电蚀，容易切削，适用于长寿塑胶模具。

法国INEUSTEEL塑胶模具钢钢材代号AISI代号出厂硬度应用硬度特性和用途1.2738P20+Ni HRC30-35HRC30-35通用高精光度。

钢材表面至中心硬度一致。

放电加工性能好好，抛光性能和光蚀刻性能佳，适合氮化等，短途于大型1.2738H P20+Ni HRC33-38HRC33-38通用高精光度。

比1.2738有更高的强度，使用寿命更长。

SP300~P20HRC30-33HRC30-33通用高强度，高精光度。

切削性抛光度及腐蚀刻比常规P20能特佳，晒纹好，适用于优质注塑模和其它模具。

SP400P21HRC37-43HRC37-473时效硬化，硬度均匀，超高精光度。

耐磨性强，切削性良好越，适用于高抛光度及高要求的内模件。

1.2346420HRC27-32HRC27-32耐腐蚀，高精光度，用于PVC之类化学腐蚀性塑胶模具。

AH61H13MAX230HB HRC50-54长寿，高精光度。

模具钢在通过一定的热处理后，会改变其自身的硬度。

除了模具钢本身质量不过关之外，模具钢的热处理硬度不够或者是过硬，都会使其使用寿命大大地减少。

DC53、SKD11、NAK80、S136、CR12、CR12MOV、4CR13、P20等都是我们常用的模具钢种。

我们在使用材料时，必须了解它的最高热处理硬度或者说使用硬度范围。

热处理硬度如果过高，就会导致材料开裂，裂纹等问题。

就算是不出现以上问题，在模具钢使用过程中也会大大的降低它的使用寿命。

常用模具钢使用硬度范围如下
DC53它的最高热处理硬度为63-64HRC;
SKD11最高热处理温度为58-62HRC;
NAK80本身硬度已经在48-51HRC所以无需热处理;
CR12与CR12MOV的热处理一般为56-60HRC左右;
4CR13预硬材料在31HRC左右，而普通的在十几度，通过真空热处理可达48-52度;
S136硬度热处理后可达50-52HRC。

以上硬度一般为真空热处理最高硬度，如超过此硬度，不但材料的性能方面不能保证，还会产生开裂与裂纹等问题。

注：上述数据来源网络，仅供参考。

12种模具常用钢材第九章塑胶模具常用钢材（一）C45 W 中炭钢美国标准编号：AISI 1050 ~ 1055；日本标准编号：S50C ~ S55C德国标准编号：1.1730。

中炭钢或45# 钢香港称为王牌钢,此钢材的硬度为：HB170 ~ HB220,价格便宜,加工容易,在模具上用作模架,顶柱，及一些不重要的零件上,市场上一般标准模架是采用此种钢材;（二）40 CrMn Mo 7 预硬塑胶模具钢美国、日本、新加坡、香港、中国标准编号：AISI P20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。

此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC ~ 400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB 一胜百牌，瑞典产的有两种不同硬度，718S HB290~HB330（330~340HRC）、718H HB330~HB370 （340~380HRC）。

大同钢厂，日本产：NAK 80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK 80做定模镶件，NAK55做动模镶件，要留意NAK55 不能直接做EDM 皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN ，德国产，有好几种编号：GS-711（硬度340~360HRC）、GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在欧洲做模架较为普遍，GS312的Code 为40 Cr MN Mo S8，百禄（BOHLER）奥国产，编号有：M261（380~420HRC）、M238（360~420HRC）、M202（290~330HRC），M202不能做EDM 纹，也是含硫，尚有其他品牌，不能尽录。

不同模具对模具钢的硬度要求不一样，硬度对模具寿命影响很大，所以针对不同模具和模具钢种决定硬度。

下面就是小编整理的常用模具钢的硬度对照表。

扩展资料：模具钢一般硬度是多少合适：模具钢是一种在工业生产当中应用非常广泛的一种，目前在很多领域都发挥了不小的作用，具体的应用情况不同，那么对模具钢硬度的要求也不一样，模具钢一般硬度是多少合适[模具钢硬度标准]呢？下面我们就一起来了解下模具钢的类型，还有硬度情况吧。

加工模具时用的，由于模具的用途很广，各种模具的工作条件差别很大，所以，制造模具用材料范围很广，在模具材料中应用最广的当属模具钢。

从—般的碳素结构钢、碳素工具钢、合金结构钢、合金工具钢、弹簧钢、高速工具钢、不锈耐热钢直到适应特殊模具需要的马氏体时效钢以及粉末高速钢、粉末高合金模具钢等。

模具钢按用途一般可分为冷作模具钢、热作模具钢和塑料成型用模具钢三大类1、冷作模具冷作模具钢主要用于制造对冷状态下的工件进行压制成型的模具。

如：冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。

冷作模具钢的范围很广，.从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。

冷作模具钢具是真空脱气精炼钢，内质纯净，机械加工性良好，切削明显提高，淬透性良好，空冷淬硬不易出现淬裂，耐磨性极为优异，韧性良好，可用作不锈钢及高硬度材料的冲裁模。

2、热作模具热作模具钢主要用于制造对高温状态下的工件进行压力加工的模具。

如：热锻模具、热挤压模具、压铸模具、热镦锻模具等。

常用的热作模具钢有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具钢；对特殊要求的热作模具钢，有时采用高合金奥氏体耐热模具钢制造。

3、塑料模具由于塑料的品种很多，对塑料制品的要求差别也很大，对制造塑料模具的材料也提出了各种不同的性能要求。

所以，不少工业发达的国家已经形成了范围很广的塑料模具用钢系列。

包括碳素结构钢、渗碳型塑料模具钢、预硬型塑料模具钢、时效硬化型塑料模具钢、耐蚀塑料模具钢、易切塑料模具钢、整体淬硬型塑料模具钢、马氏体时效钢以及镜面抛光用塑料模具钢等。
