不锈钢栏杆技术交底图文稿

不锈钢管栏杆技术交底不锈钢栏杆安装技术交底一、工期要求本工程能够进行制作安装的部位：造浪池、大喇叭、彩虹滑梯、服务房前必须在2015年3月15日前完成安装，儿童池、百鸟归巢暂时不能施工将另行通知。

二、基本要求1、施工严格按照图纸施工，对于图纸中不明确的地方及时反应。

2、所用的冲击钻、押弧焊机、切管机、打磨机等必须完好无损，无完全隐患。

3、所需的施工人员必须为专业人员。

三、技术要求1、用钻机在地面砖上钻孔时，孔洞尺寸应在不锈钢栏杆扣碗扣盖的范围内，且应保护好地面及地面砖，如有地面或者地面砖损坏，栏杆施工单位自行承担一切经济损失。

2、将立柱焊接在膨胀螺栓一定要焊接牢固，焊接前要排好立柱的位置。

立柱焊接牢固后，及时将不锈钢扣盖扣好，然后即可焊接下部横撑，然后焊接扶手，扶手与立柱焊接后的缝隙不大于0.3mm 。

横撑全部焊接好后，焊接立管，立管间距应相同，以达到美观的效果，立柱、扶手、立管均应两侧焊接，为防止焊缝变形，焊接时应先点焊，后满焊，焊缝应保证均匀一致，美观整齐，栏杆安装完成后的弧度与池体的弧度基本一致，栏杆的弯头应待两侧扶手焊接完毕后，根据实际尺寸另行加工，弯头焊接后应保证角度平滑，缝隙均匀。

3、不锈钢栏杆焊接完毕后，应及时进行焊缝的打磨、抛光，打磨后焊缝的光亮度应与其它地方一致，扶手接头处打磨后应无明显痕迹。

焊接时应选用较细的不锈钢焊丝（焊条）和较小的焊接电流；4、不锈钢栏杆立柱、扶手的扣盖应用胶与地面、墙面粘牢，不应活动。

5、施工前应按现场实际情况进行栏板试按，并做样板间，待甲方检查、认可后，方可大面积进行施工。

6、防护栏板安装完后，侧推力不得小于80公斤，手扶栏杆无晃动感。

7、不锈钢栏杆安装完毕后应经公司项目部人员检查、验收、认可后方为合格。

四、质量标准1、不锈钢栏杆制作与安装所用材料的材质、规格、数量符合施工规范及甲方要求。

检验方法：观察，检查产品合格证书和性能检测报告。

2、不锈钢栏杆的造型、尺寸及安装位置符合甲方要求。

一、工程概况本次栏杆安装工程是为某住宅小区阳台、楼梯等部位安装不锈钢栏杆，工程名称为“住宅小区栏杆安装工程”，工程编号为“XX-2022-001”，工程地点位于XXX市XXX区XXX小区。

工程内容包括栏杆的制作、运输、安装以及验收等。

二、技术交底内容1. 材料要求（1）栏杆采用不锈钢管制作，壁厚不小于2mm，材质符合国家标准。

（2）焊接材料选用符合国家标准的不锈钢焊条，并具备相应的质量证明书。

（3）栏杆表面处理采用喷塑工艺，颜色、光泽度应符合设计要求。

2. 主要机具（1）切割机：用于切割不锈钢管。

（2）电焊机：用于焊接不锈钢管。

（3）喷塑设备：用于栏杆表面喷塑。

（4）水平尺、线锤等测量工具。

3. 施工工艺（1）栏杆制作：按照设计图纸要求，将不锈钢管切割成所需尺寸，焊接成栏杆形状。

（2）栏杆表面处理：将制作好的栏杆进行喷塑处理，确保颜色、光泽度符合设计要求。

（3）栏杆安装：根据现场实际情况，确定栏杆安装位置，将栏杆固定在预埋件或现浇混凝土结构上。

（4）验收：安装完成后，对栏杆进行验收，确保栏杆安装牢固、表面平整、色泽一致。

4. 安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，严禁酒后作业、疲劳作业。

（3）高处作业时，必须系好安全带，并挂在牢固可靠的地方。

（4）焊接作业时，注意通风，防止一氧化碳中毒。

（5）施工过程中，严格遵守施工现场安全规定，确保施工安全。

三、施工进度安排1. 材料准备：5天内完成。

2. 栏杆制作：10天内完成。

3. 栏杆运输：3天内完成。

4. 栏杆安装：7天内完成。

5. 验收：2天内完成。

四、总结本次栏杆技术交底明确了栏杆安装工程的材料要求、施工工艺、安全措施及施工进度安排。

施工过程中，各方应严格按照技术交底要求进行施工，确保栏杆安装工程顺利进行。

同时，加强施工现场安全管理，确保施工安全。

通过本次技术交底，为栏杆安装工程提供了有力的技术保障。

技术交底工程名称施工单位工程编号 # 楼 交底部位 不锈钢栏杆工程1 50*2不锈钢管 0 38*2不锈钢管7 05950*2 不锈钢管 20 不锈钢管净距650110mm1 0 505150*2 不锈钢管 110110110mm110 20 不锈钢管净距38*2不锈钢管楼梯栏杆50*2 不锈钢管38*2不锈钢管立柱110 110 11020不锈钢管净距 110mm0 625不锈钢管 11窗护栏示意图交底内容：1工程名称施工单位工程编号# 楼交底部位不锈钢栏杆工程1.楼梯栏杆施工要求A工程流程安装预埋件放线安装立柱扶手与立柱连接打磨抛光B安装预埋件（后加埋件）楼梯栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。

扶手与墙体面的连接也同样采取上述方法。

C放线由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。

应保证不锈钢立柱全部座落在钢板上，并且四周能够焊接。

D安装立柱焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。

E扶手与立柱连接立柱在安装前，通过拉长线放线，根据楼梯的倾斜角度及所用扶手的圆度，在其上端加工出凹槽。

然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻2工程名称施工单位工程编号# 楼交底部位不锈钢栏杆工程扶手安装对接准确，接缝严密。

相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。

焊接前，必须将沿焊缝每边30～ 50mm范围内的油污、毛刺、锈斑等清除干净。

F打磨抛光全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝。

抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止。

不锈钢楼梯栏杆技术交底技术交底书工程名称施工单位交底内容：一、作业条件楼梯间墙面涂料完成、楼梯间窗户安装完成、楼梯间地砖全部完成。

二、施工操作工艺1、安装准备（1）安装扶手栏杆的固定件：位置、标高、坡度找位校正后，弹出扶手纵向中心线。

（2）按设计扶手栏杆构造，根据折弯位置、角度，划出折弯或割角线。

（3）楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置。

2、加工安装（1）按照设计图纸要求进行放样，对直线段栏杆进行在加工棚制作半成品，按照设计图纸在楼梯间内组拼。

对材料提前做弧口切割，再进行焊接施工。

先在地砖上开圆孔，孔径φ75。

植入固定螺栓或钢筋头。

吊线垂直，焊接立杆→焊接横杆→焊接扁铁→焊接每片小立杆。

（2））固定：安装不锈钢扶手，在每片栏杆立柱与楼梯梯板的交接处埋设三根φ10膨胀螺栓或φ12钢筋头，与不锈钢栏杆立柱焊接牢固而形成整体。

（3）整修：对焊缝采用先打磨，再用石蜡抛光。

（）顶层末段梯段扶手900mm高，休息平台栏杆扶手1050mm高，扶手钢管与平台栏杆连接采用扶手直接与平台立杆焊接的方式。

三、质量控制措施1、栏杆高度必须符合强制性规范条文和设计请求，栏杆高度自踏步外边缘处丈量不小于90cm。

同时留意楼梯转弯处平直段长度大于50cm时，楼梯栏杆高度不小于105cm。

2、梯段栏杆净宽必须满意强制性规范条文请求，栏杆安装就位前必须预先放线确定。

3、栏杆立杆间距必须不大于11cm，尤其留意梯段转弯处、休息平台与梯段跟尾处立杆安置。

4、管道焊接，材质壁厚应当一致，如不一致，必须保证外径相同，并采取措施固定，保证焊口平整。

5、做好成品保护，栏杆安装完成后，防止搬运材料碰伤变形。

6、为防止首段栏杆晃动，必须保证起步第一根立杆、转弯处第二、第三根立杆固定牢固。

交底日期。

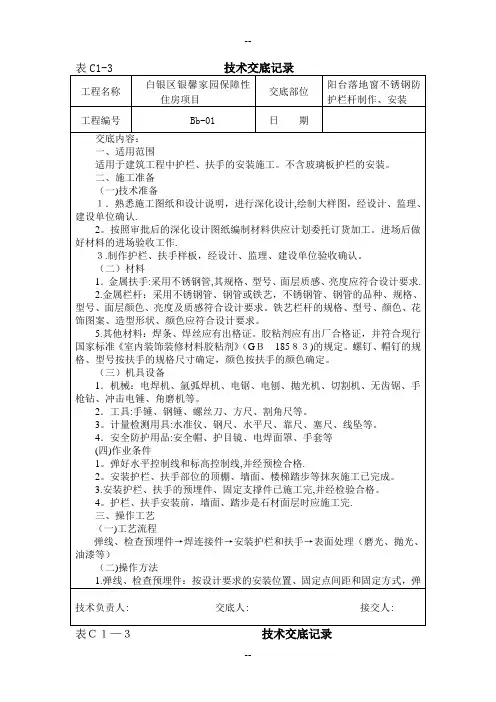

表Ｃ１—３技术交底记录表Ｃ1-３技术交底记录工程名称性住房项目交底部位栏杆制作、安装工程编号Ｂb—01 日期交底内容：４.护栏高度、栏杆间距、安装位置必须符合设计要求.护栏安装必须牢固.检验方法：观察；尺量检查；手板检查。

（二）一般项目１。

栏杆和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏.检验方法：观察；手摸检查。

2.护栏和扶手安装的允许偏差和检验方法见下表.栏杆和扶手安装的允许偏差和检验方法五、成品保护1．护栏、扶手安装时，地面、墙面和楼梯踏步必须用材料进行覆盖保护，以防焊接火花烧伤面层。

对护栏进行包裹、遮挡保护,以防碰坏。

六、应注意的质量间题1.锈钢扶手施工时要掌握好焊接的温度、时间、方法。

施工时应先做样板,以确定各参数的最佳值,防止不锈钢扶手面层亮度不一致、表面凸凹和不顺直.５．装扶手时要按工艺要求操作，螺丝安装的位置、角度、钻孔的尺寸精准、方向正确，与扁铁面垂直，防止钉帽不平、不正。

七、环境、职业健康安全管理措施（一）环境管理措施１。

施工用的各种材料应符合现行国家标准《民用建筑工程室内环境污染控制规范》（GＢ50325）的要求.２.施工现场应做到活完脚下清，保持施工现场清洁、整齐、有序。

3。

边角余料，应集中回收,按固体废物进行回收或处理。

木材或塑料扶手下脚料严禁在现场焚烧.4．剩余的油漆、涂料和油漆桶不得乱倒乱扔，必须按有害废弃物进行集中回收、处理.5。

严格控制施工场地的噪声污染,合理安排有强噪声施工时间。

电锯、电刨等机械应搭设专用的加工棚，四周做封闭,并采取降低噪声措施；材料装卸应轻拿轻放，避免人为噪声,以防噪声扰民。

技术负责人: 交底人：接交人：。
