压差传感器安装使用注意事项

ASD1600 CWU
ASD1600 CWU
高架地板 接正压
H
接正压
0.5H 0.8X
X
压差传感器压力检测软管的安装
空调机组安装于机房内单侧
不能将空气压力探测点放置在有出风口的 地板下方附近。 此检测点必须安 装在没有空气流 动的房间内
接负压
压差传感器安装于室内或地板下方 1、压差传感器的连接线必须使 用0.75mm2三芯屏蔽线并穿电 线管 2、软管内径Ø = 5.5 mm 3、 软管必须安装在镀锌钢管或 塑料电线管内，以防软管被硬 物扎破或有折弯而影响空气压 力的检测 4、检测点必须垂直于空气的流 向以便能够检测到空气静压 EAIO板
不能将空气压力探测点放置在有出风口的 地板下方附近。 此检测点必须安 装在没有空气流 动的房间内
接负压
压差传感器安装于室内或地板下方 EAIO板 1、压差传感器的连接线必须使 用0.75mm2三芯屏蔽线并穿电 线管 2、软管内径Ø = 5.5 mm 3、 软管必须安装在镀锌钢管或 塑料电线管内，以防软管被硬 物扎破或有折弯而影响空气压 力的检测 4、检测点必须垂直于空气的流 向以便能够检测到空气静压 EAIO板
空气压差传感器 安装指引
Page 1
压差传感器参数
配件编号：M26174 型号：984M523304
984M 5 2 3 类型 IP 保护等级 可配置压力范围 压力单位 压差传感器 IP 54 带电线接口M16x1.5 0 ... 100 Pa (1.0 mbar) 0 ... 250 Pa (2.5 mbar) Pascal
Page 5
压差传感器接线
4 3 2
SA GOห้องสมุดไป่ตู้Y
Switching output, npn Ground GND Output signal 0 … 10 V / 4 ... 20 mA

压力传感器安装注意事项压力传感器在工业和科学领域中起着至关重要的作用，它们用于测量和监控各种应用中的压力变化。

然而，在安装压力传感器时需要注意一些重要事项，以确保其正常运行并提供准确的数据。

以下是一些压力传感器安装时需要注意的事项：1. 确保选用适当的安装位置，压力传感器的安装位置对其性能和准确性有着重要影响。

选择一个稳定、无振动和无侧向力的位置，以避免外部因素对传感器的影响。

2. 保证正确的安装方向，在安装压力传感器时，必须确保其安装方向正确。

一些传感器需要垂直安装，而另一些则需要水平安装。

确保按照制造商的指南来正确安装传感器。

3. 使用适当的密封材料，在安装过程中，需要使用适当的密封材料来防止液体或气体泄漏。

确保密封材料符合应用环境的要求，并且能够承受所需的压力。

4. 避免过度拉伸或扭曲，在安装传感器时，避免过度拉伸或扭曲传感器的连接线。

这可能会导致传感器的性能下降或损坏。

5. 使用适当的安装工具，在安装过程中，使用适当的工具来紧固传感器。

确保不要使用过大的力量，以免损坏传感器。

6. 进行校准和测试，在安装完成后，需要进行校准和测试以确保传感器的准确性和稳定性。

校准过程应该按照制造商的指南进行，并且需要在实际应用条件下进行测试。

总之，正确的安装是确保压力传感器正常工作和提供准确数据的关键。

遵循制造商的指南，并且在安装前仔细阅读安装手册是非常重要的。

通过遵循这些注意事项，可以确保压力传感器在应用中能够可靠地工作并提供准确的数据。

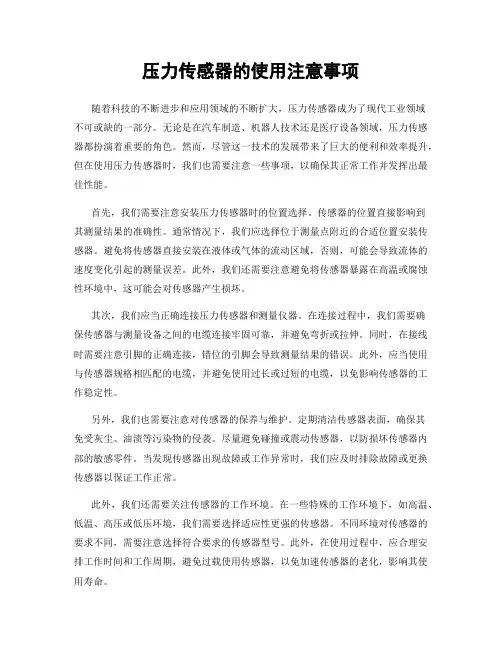

压力传感器的使用注意事项随着科技的不断进步和应用领域的不断扩大，压力传感器成为了现代工业领域不可或缺的一部分。

无论是在汽车制造、机器人技术还是医疗设备领域，压力传感器都扮演着重要的角色。

然而，尽管这一技术的发展带来了巨大的便利和效率提升，但在使用压力传感器时，我们也需要注意一些事项，以确保其正常工作并发挥出最佳性能。

首先，我们需要注意安装压力传感器时的位置选择。

传感器的位置直接影响到其测量结果的准确性。

通常情况下，我们应选择位于测量点附近的合适位置安装传感器。

避免将传感器直接安装在液体或气体的流动区域，否则，可能会导致流体的速度变化引起的测量误差。

此外，我们还需要注意避免将传感器暴露在高温或腐蚀性环境中，这可能会对传感器产生损坏。

其次，我们应当正确连接压力传感器和测量仪器。

在连接过程中，我们需要确保传感器与测量设备之间的电缆连接牢固可靠，并避免弯折或拉伸。

同时，在接线时需要注意引脚的正确连接，错位的引脚会导致测量结果的错误。

此外，应当使用与传感器规格相匹配的电缆，并避免使用过长或过短的电缆，以免影响传感器的工作稳定性。

另外，我们也需要注意对传感器的保养与维护。

定期清洁传感器表面，确保其免受灰尘、油渍等污染物的侵袭。

尽量避免碰撞或震动传感器，以防损坏传感器内部的敏感零件。

当发现传感器出现故障或工作异常时，我们应及时排除故障或更换传感器以保证工作正常。

此外，我们还需要关注传感器的工作环境。

在一些特殊的工作环境下，如高温、低温、高压或低压环境，我们需要选择适应性更强的传感器。

不同环境对传感器的要求不同，需要注意选择符合要求的传感器型号。

此外，在使用过程中，应合理安排工作时间和工作周期，避免过载使用传感器，以免加速传感器的老化，影响其使用寿命。

最后，我们应当学会正确解读和分析传感器的测量结果。

虽然传感器能够准确地获取压力信号，但对于测量信号的分析和应用还需要进一步的加工和研究。

在实际应用中，我们需要根据不同的场景和需求设置合理的测量范围，以减小测量误差。

物理实验技术中的压力传感器使用注意事项压力传感器作为一种常用的物理实验仪器，广泛应用于工程和科学领域。

它可以测量物体的压力，并将其转化为电信号进行显示和记录。

然而，在使用压力传感器时，我们需要注意一些事项，以确保获得准确可靠的实验数据。

1. 校准与精度：在使用压力传感器之前，必须对其进行校准。

校准是通过与标准压力源比较，确定传感器输出与压力之间的关系。

校准的目的是提高传感器的精确度和可靠性。

在实验过程中，我们应该根据实际需要选择具有适当精度的传感器，以确保所需的测量结果的可靠性。

2. 温度影响：温度是影响压力传感器性能的一个重要因素。

大多数传感器的特性受环境温度的影响，因此在实验中应注意控制环境温度。

如果温度发生变化，传感器的灵敏度、输出信号等都可能发生变化。

为了减少温度对测量结果的干扰，可以使用温度补偿技术或者进行相应的温度修正。

3. 预压与过压：在使用压力传感器之前，需要进行预压和过压的处理。

预压是指在传感器工作前对其加压，以消除硬件松动和气体泄漏。

过压则是在实验过程中避免超过传感器的额定压力范围。

一旦超过额定压力范围，传感器可能会受到损坏或产生不可修复的失效。

因此，我们应该根据实验需求选择适当的传感器，并注意避免过度压力。

4. 防护措施：在实验中，我们应该采取一些防护措施来保护压力传感器的安全。

首先，应该避免压力传感器受到过大的冲击或振动。

其次，应该避免压力传感器受到腐蚀性物质的侵蚀。

此外，应注意防水和防尘措施，尽量避免传感器与液体或固体颗粒接触。

防护措施的实施可以确保传感器的长期稳定性和可靠性。

5. 电源与信号线：压力传感器需要外部电源供电，并通过信号线来传送信号。

因此，我们需要确保电源的稳定性和供电电压符合传感器要求。

在进行实验时，应注意保持信号线的完整性和接触良好，以避免信号受到干扰或丢失。

此外，信号线的长度也会影响传感器的性能，应根据实验需求来选择合适的线缆。

6. 数据记录与分析：在实验中使用压力传感器获得的数据应进行有效记录和分析。
