实用模板支撑体系计算书

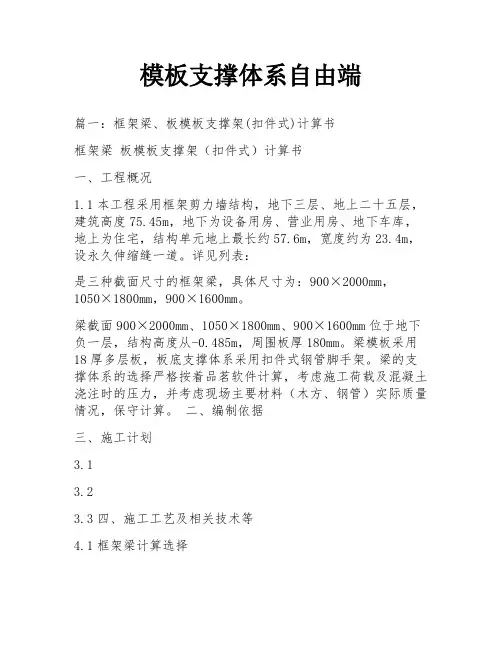

模板支撑体系自由端篇一：框架梁、板模板支撑架(扣件式)计算书框架梁板模板支撑架（扣件式）计算书一、工程概况1.1本工程采用框架剪力墙结构，地下三层、地上二十五层，建筑高度75.45m，地下为设备用房、营业用房、地下车库，地上为住宅，结构单元地上最长约57.6m，宽度约为23.4m，设永久伸缩缝一道。

详见列表：是三种截面尺寸的框架梁，具体尺寸为：900×2000mm，1050×1800mm，900×1600mm。

梁截面900×2000mm、1050×1800mm、900×1600mm位于地下负一层，结构高度从-0.485m，周围板厚180mm。

梁模板采用18厚多层板，板底支撑体系采用扣件式钢管脚手架。

梁的支撑体系的选择严格按着品茗软件计算，考虑施工荷载及混凝土浇注时的压力，并考虑现场主要材料（木方、钢管）实际质量情况，保守计算。

二、编制依据三、施工计划3.13.23.3四、施工工艺及相关技术等4.1框架梁计算选择根据施工图纸，项目经理部集中组织技术、质量、测量部门学习图纸，做好模板准备前期记录。

通过学习和自审，在熟悉设计图纸的同时，重点准备考虑超大结构构件及（集中线荷载超过15KN/m）支撑体系的设计。

最后确定有代表性的四道集中线荷载超过15KN/m的框架梁：转换层（-0.450）G轴交9轴至14轴、G轴交27轴至32轴，截面900mm×2000mm；B轴至G轴交5轴及36轴，截面1050mm×1800mm（线荷载超过20KN/m）。

4.2支撑体系及材料选择整层支撑体系采用扣件式钢管满堂架与顶板的支撑体系形成整体，采用Φ4.8，壁厚3.0mm且不小于2.8mm钢管，双扣件；。

梁底次龙骨采用5×10cm方木，主龙骨采用Φ4.8钢管。

梁侧次龙骨采用5×10cm方木，主龙骨采用Φ4.8双钢管，Φ16对拉螺栓拉结。

盖梁模板支撑受力计算书某大桥墩柱盖梁模板支撑受力计算，取左4#墩进行受力计算。

一、荷载计算1、盖梁荷载：系梁钢筋砼自重：G=61m3×25KN/m3=1525KN墩柱顶面部分的混凝土由墩柱承载，故不计算G´=1525-3.14×1²×（1.9×2.1）×25＝1227偏安全考虑，以全部重量作用于底板上计算单位面积压力：F1=G´÷S=1227KN÷（2.1m×16.05m）=38.23KN/m22、施工荷载：取F2=1.5KN/m23、振捣混凝土产生荷载：取F3=2.0KN/m24、3mm厚钢模板：取F5=0.5KN/m25、方木：取F6=7.5KN/m36、45b号工字钢：取F7=0.87KN/m二、底模强度计算底模采用组合钢模板，面板厚t=3mm，肋板高h=50mm，厚b=4mm，面板及肋板总高H=53mm，验算模板强度采用宽B=300mm平面钢模板。

1、钢模板力学性能（1）弹性模量E=2.1×105MPa。

（2）截面惯性矩：I=［by23+By13-(B-b)(y1-t)3］/3 （公式1）其中：y1=［bH2+(B-b)t2］/［2(Bt+bh)］=［4×532+(300-4)×32］/［2(300×3+4×55)］=6.205mm y2=H-y1=53-6.205=46.795mm将y1=6.205mm，y2=46.795mm代入公式1得：I=［4×46.7953+300×6.2053-(300-4)(6.205-3)3］/3=15.73cm4（3）截面抵抗矩：W=I/y2=15.73/4.6795=3.36cm3（4）截面积：A=Bt+bh=300×3+4×50=11cm22、钢模板受力计算（1）底模板均布荷载：F= F1+F2+F3=38.23+2+1.5=41.73KN/m2q=F×B=41.73×0.3=12.51KN/m（2）跨中最大弯矩：M=qL2/8=12.51×0.32/8=0.14KN·m（3）弯拉应力：σ=M/W=0.14×103/3.36×10-6=41.7MPa＜［σ］=140MPa 钢模板弯拉应力满足要求。

（二）、采用七夹板与扣件式钢管支撑相结合的支撑方案设计计算：模板及其支架计算的荷载标准值及荷载分项系数表以下对模板进行验算。

一）楼板模板计算：按普通胶合板（1830×915×18）验算，龙骨间距600，按三跨连续梁计算。

1、荷载设计值1）模板自重：300N/m2×0.915m×1.2=329.4N/m2）新浇砼重：24000N/m3×0.10m×0.915m×1.2=2635.2N/m3）钢筋自重：1100N/m3×0.915m×0.10m×1.2=120.78N/m合计：329.4+2635.2+120.78=3085.38N/m4）施工工人及设备重量：2500N/m2×0.915m×1.4=3201N/m2、弯矩设计值M=（-0.10）×3085.38×(0.6)2+(-0.117)×3201×(0.6)2=245.89N·M另考虑集中荷载F=2500N，由两块模板分别承担。

F1=1250NM1=0.08×3085.38×(0.6)2+0.213×1250×0.6=248.61 N·M3、承载力验算W=bh2/6=915×182/6=49410mm3δm=M max/w=2.48×105/49410=5.02N/mm<[ ]=15.21N/mm2满足要求4、挠度验算W=k·f·q·l4/100EI=0.677×3085.38×10-3×6004/(100×9×103×915×183/12)=0.68<[L/250]=2.4mm满足要求.二）模板的龙骨验算采用50×100松木龙骨·600，水平钢管间距1000（即龙骨的跨度），按三跨连续梁计算1、荷载1）模板：300N/m2×0.6m×1.2=216N/m2）砼24000N/m3×0.6m×0.10m×1.2=1728N/m3）1100N/m3×0.6m×0.10m×1.2=79.2N/m合计：216+1728+79.2=2023.2N/m4）施工荷载：2500N/m2×0.6m×1.4=2100N/m2、弯距M=(-0.10)×2023.2×1.02+(-0.117)×2100×1.02=-448.02N·M另考虑集中荷载F=2500NM1=0.08×2023.2×1.02+0.213×2500×1.02=694.36 N·M3、承载力验算W=bh2/6=50×1002/6=0.833×105δm=M/W=694360/0.833×1.05=8.33N/m2<14.95N/m24、挠度验算W= k·f·q·l4/100EI=0.677×2023.2×10-3×10004/(100×9×103×50×1003/12)0.37mm <[W]=L/250=4mm满足要求. 三）水平钢管采用￠48×3.5焊接钢管,间距1000mm,跨度1000，按五跨连续梁计算。

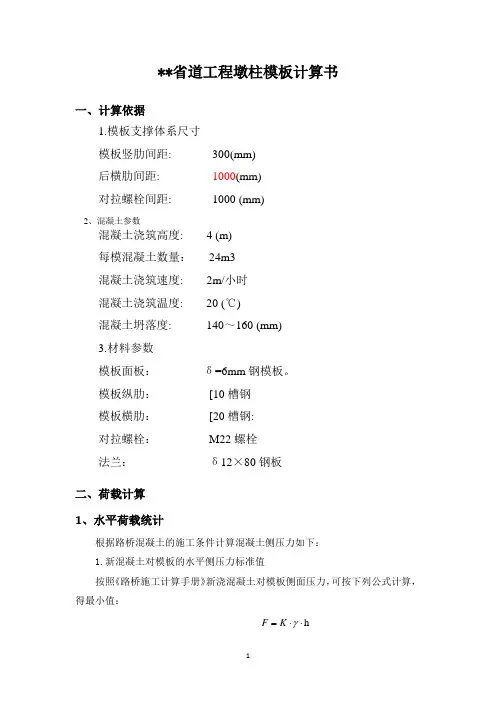

**省道工程墩柱模板计算书一、计算依据1.模板支撑体系尺寸模板竖肋间距: 300(mm)后横肋间距: 1000(mm)对拉螺栓间距: 1000 (mm)2、混凝土参数混凝土浇筑高度: 4 (m)每模混凝土数量：24m3混凝土浇筑速度: 2m/小时混凝土浇筑温度: 20 (℃)混凝土坍落度: 140～160 (mm)3.材料参数模板面板：δ=6mm钢模板。

模板纵肋：[10槽钢模板横肋：[20槽钢:对拉螺栓：M22螺栓法兰：δ12×80钢板二、荷载计算1、水平荷载统计根据路桥混凝土的施工条件计算混凝土侧压力如下：1.新混凝土对模板的水平侧压力标准值按照《路桥施工计算手册》新浇混凝土对模板侧面压力，可按下列公式计算，得最小值：KF⋅h⋅=γ当v/T≤0.035时：h=0.22+24.9v/T当v/T＞0.035时：h=1.53+3.8v/T式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2）。

γ------混凝土的重力密度（kN/m3）钢筋混凝土取25kN/m3。

T------混凝土的温度（20°C）。

V------混凝土的浇灌速度（m/h）；现场提供的浇筑速度不大于为2 m/h。

------外加剂影响修正系数，不掺外加剂时取 1.0；掺缓凝外加剂K1取1.2，该工程取1.2。

------混凝土坍落度影响系数，当坍落度小于100mm时，取 1.10K2不小于100mm，取1.15。

本计算方案以混凝土坍落度高度为180mm，取1.15。

v/T=2/20=0.1＞0.035h=1.53+3.8v/T=1.91mKF=γ⋅h⋅=1.2*25*1.91=57. 3kN/m2F=53.3kN/ m2作为模板水平侧压力的标准值。

2.倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土产生的水平活载荷标准值取值4KN/m2（泵送混凝土）3.振捣混凝土时产生的水平荷载标准值振捣混凝土时产生的水平荷载标准值取值4KN/m2（作用范围在新浇筑的混凝土侧压力的有效压头高度之内）。

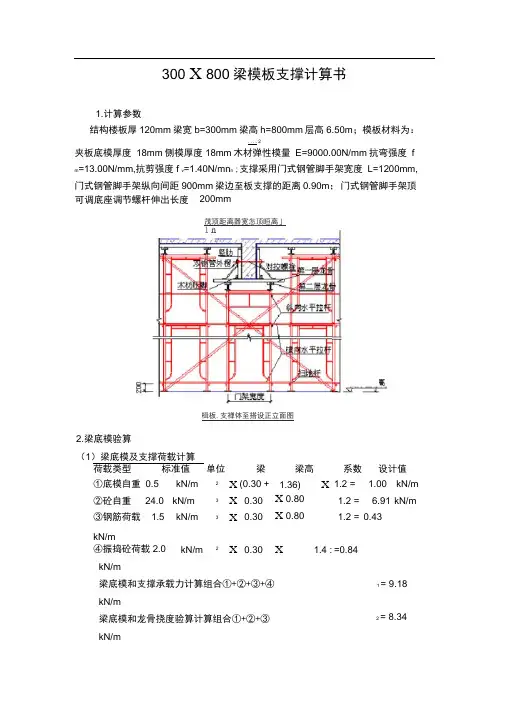

300 X800梁模板支撑计算书1.计算参数结构楼板厚120mm 梁宽b=300mm 梁高h=800mm 层高6.50m ；模板材料为：. . . . 2夹板底模厚度 18mm 侧模厚度18mm 木材弹性模量 E=9000.00N/mm 抗弯强度 fm=13.00N/mm,抗剪强度f v =1.40N/mn n ;支撑采用门式钢管脚手架宽度 L=1200mm,门式钢管脚手架纵向间距900mm 梁边至板支撑的距离0.90m ；门式钢管脚手架顶2.梁底模验算（1）梁底模及支撑荷载计算荷载类型 标准值 单位梁宽 梁高 系数 设计值 ①底模自重 0.5kN/m2 X (0.30 + 1.36)X 1.2 = 1.00 kN/m②砼自重 24.0 kN/m 3 X 0.30 X 0.801.2 =6.91 kN/m③钢筋荷载 1.5 kN/m3X 0.30 X 0.801.2 = 0.43kN/m④振捣砼荷载2.0 kN/m2X 0.30 X1.4 : =0.84kN/m梁底模和支撑承载力计算组合①+②+③+④ kN/m梁底模和龙骨挠度验算计算组合①+②+③ kN/m可调底座调节螺杆伸出长度 200mm1= 9.182= 8.34高茂顶距离器宽怎顶晅离」1 n楫板.支禅体至搭设正立面图(2)梁底模板验算第一层龙骨间距L=200mm计算跨数五跨；底模厚度h=18mm板模宽度b=300mm ；W=bh /6 =300.00 X 18.00 2/6=16200mrn ;I=bh3/12=300X 183/12=145800mrh1) 抗弯强度验算弯矩系数如-0.1052 2 6M=K・q i L =-0.105 X 9.18 X 0.20 X 10 =-38556N.mm=-0.04kN.m(T =M/W=38556/16200=2.38N/mm梁底模抗弯强度c =2.38N/mm<f n=13.00N/mm,满足要求。

模板支撑体系计算
书
1
2020年4月19日
模板支撑体系计算书
计算依据：
1、《建筑施工模板安全技术规范》JGJ162-
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－
3、《混凝土结构设计规范》GB 50010-
4、《建筑结构荷载规范》GB 50009-
5、《钢结构设计规范》GB 50017-
一、工程属性
二、荷载设计
2
2020年4月19日
三、模板体系设计
设计简图如下：
3
2020年4月19日
平面图
4 2020年4月19日
立面图
四、面板验算
面板类型覆面木胶合板面板厚度t(mm) 14
面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5
面板弹性模量E(N/mm2) 5400
取单位宽度b=1000mm，按三等跨连续梁计算：
W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.667mm4
q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×
5
2020年4月19日。

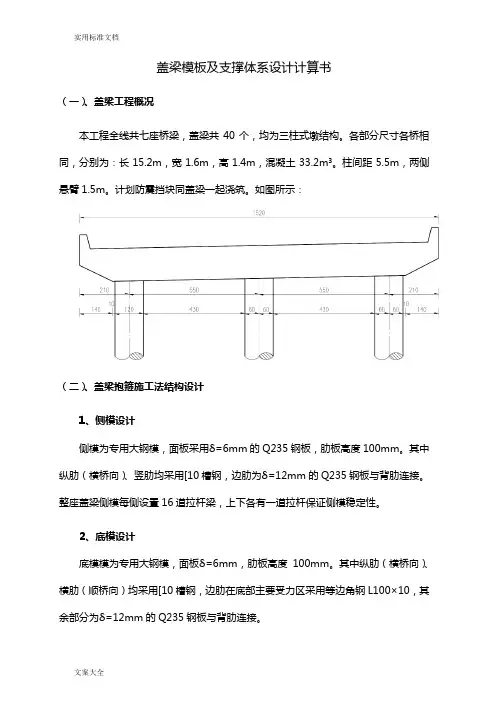

盖梁模板及支撑体系设计计算书（一）、盖梁工程概况本工程全线共七座桥梁，盖梁共40个，均为三柱式墩结构。

各部分尺寸各桥相同，分别为：长15.2m，宽1.6m，高1.4m，混凝土33.2m³。

柱间距5.5m，两侧悬臂1.5m。

计划防震挡块同盖梁一起浇筑。

如图所示：（二）、盖梁抱箍施工法结构设计1、侧模设计侧模为专用大钢模，面板采用δ=6mm的Q235钢板，肋板高度100mm。

其中纵肋（横桥向）、竖肋均采用[10槽钢，边肋为δ=12mm的Q235钢板与背肋连接。

整座盖梁侧模每侧设置16道拉杆梁，上下各有一道拉杆保证侧模稳定性。

2、底模设计底模模为专用大钢模，面板δ=6mm，肋板高度100mm。

其中纵肋（横桥向）、横肋（顺桥向）均采用[10槽钢，边肋在底部主要受力区采用等边角钢L100×10，其余部分为δ=12mm的Q235钢板与背肋连接。

3、横梁（顺桥向）采用[10槽钢立放，优先布置底模接缝处及薄弱处，然后再加密布置。

最大间距50cm。

4、主支撑梁（纵梁）主梁采用28b工字钢，长度16m，安装在三个抱箍之上，承受盖梁施工的全部荷载。

5、抱箍抱箍由两块半圆形高度为50cm的钢板（δ=10mm）制作而成。

两片抱箍间采用M20高强螺栓连接，每侧16颗，共计32颗。

与混凝土的接触面贴合一层2~3mm 厚度的橡胶垫。

紧固高强螺栓使抱箍产生对墩柱混凝土面的侧压力产生摩擦力，为主梁提供足够的支座反力。

6、防护栏杆与工作平台（1）在横梁上每隔3条横梁焊接一根竖向钢筋，长度50cm。

当横梁安装完毕时，将长度1.2m的钢管（Φ50×1.5），再沿纵向安装栏杆。

钢管间连接采用扣件连接。

（2）在横梁悬臂端放置竹胶板或竹踏板，方便作业人员走行。

（三）、盖梁抱箍法施工设计图图01 《桥墩盖梁模板支撑体系设计图》图02 《盖梁模板设计图（一）》图03 《盖梁模板设计图（二）》（含抱箍设计图）（四）、主要材料数量汇总表表1 盖梁施工支撑体系材料统计表（五）、设计简算说明1、设计计算原则（1）、满足结构受力的安全性。

模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性风荷载参数:荷载系数参数表:设计简图如下:模板设计平面图模板设计立面图四、面板验算楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。

W = bh2/6=1000x13x13/6 = 28166.667mm3, I = bh3/12=1000x13x13x13/12 = 183083.333mm4承载能力极限状态% = 丫。

”1.35'5 +(G2k+G3k)xh)+1.4x/x(Q1k + Q2k)]xb=1x[1.35x(0.1+(24+1.1)x0.4)+1.4x0.9x2.5]x1=16.839kN/m正常使用极限状态q=(Y G(G1k +(G2k+G3k)xh))xb =(1x(0.1+(24+1.1)x0.4))x1 =10.14kN/m计算简图如下：W? TV?瞥HIP"」闻,,1、强度验算M max=q1l2/8 = 16.839x0.252/8 = 0.132kN-mo=M /W=0.132x106/28166.667 = 4.671N/mm2S[f] = 15N/mm2 max满足要求！2、挠度验算v max=5ql4/(384EI)=5x10.14x2504/(384x10000x183083.333)=0.282mmv=0.282mm<[v] = L/400=250/400 = 0.625mm满足要求！五、小梁验算q1 = 丫。

>1.'。

+(5+%9)+1.4*限9比+Q2k)]xb=1x[1.35x(0.3+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.277kN/m因此，q1静=Y0x1.35x(G1k +(G2k+G3k)xh)xb=1x1.35x(0.3+(24+1.1)x0.4)x0.25 = 3.49kN/m q1活=Y0x1.4xW c x(Q1k + Q2k)xb=1x 1.4x0.9x2.5x0.25 = 0.787kN/m 计算简图如下：1、强度验算M1= 0.125q1静L2+0.125q1 活L2=0.125x3.49x0.92+0.125x0.787x0.92=0.433kN-mM2 = q1L12/2=4.277x0.32/2 = 0.192kN-mM max=max[M], M2] =max[0.433, 0.192] = 0.433kN-m gM max/W=0.433x106/42667=10.15N/mm2<[f]=15.444N/mm2 满足要求！2、抗剪验算V1= 0.625q1静L+0.625q1活L=0.625x3.49x0.9+0.625x0.787x0.9 = 2.406kNV2=q1L[=4.277x0.3 = 1.283kNV max=max[V], V2]=max[2.406, 1.283] =2.406kNT max=3V max/(2bh0)=3x2.406x1000/(2x40x80) = 1.128N/mm2<[T]=1.782N/mm2 满足要求！3、挠度验算q=(Y G(G1k +(G2k+G3k)xh))xb=(1x(0.3+(24+1.1)x0.4))x0.25 = 2.585kN/m挠度,跨中v max=0.521qL4/(100EI)=0.521x2.585x9004/(100x9350x170.667x104) = O.554mm<[v]=L/400=900/400=2.25mm；悬臂端v max= ql14/(8EI)=2.585x3004/(8x9350x170.667x104) = 0.164mm<[v]=2xl1/400 = 2x300/400= 1.5mm满足要求！六、主梁验算1、小梁最大支座反力计算q1 = Y0x[L35x(G ik +(G2k+G3k)xh)+1.4x%x(Q ik +Q2k)]xb=1x[1.35x(0.5+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.345kN/mq1 静=Y0x1.35x(G1k +(G2k+G3k)xh)xb = 1x1.35x(0.5+(24+1.1)x0.4)x0.25 = 3.557kN/mq1活=丫/1.4*限91k + Q2k)xb =1x1.4x0.9x2.5x0.25 = 0.787kN/mq2= (Y G(G1k +(G2k+G3k)xh))xb=(1x(0.5+(24+1.1)x0.4))x0.25 = 2.635kN/m承载能力极限状态按二等跨连续梁，R max=1.25q1L=1.25x4.345x0.9=4.888kN按二等跨连续梁按悬臂梁，R1= (0.375%静+0.437q1活)L +q1l1= (0.375x3.557+0.437x0.787)x0.9+4.345x0.3 = 2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R=max[R max，RJx0.6 = 2.933kN;正常使用极限状态按二等跨连续梁，R'max = 1.25q2L= 1.25x2.635x0.9 = 2.964kN按二等跨连续梁悬臂梁，R'1= 0.375q2L +qj = 0.375x2.635x0.9+2.635x0.3 =1.68kNR'=max[R'max，R'Jx0.6 = 1.779kN;计算简图如下：2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN主梁计算简图一2、抗弯验算gM max/W=0.865x106/4490=192.748N/mm2s[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)T max=2V max/A=2x6.664x1000/424 = 31.436N/mm2<[i]=125N/mm2满足要求！4、挠度验算跨中v max=0.974mms[v]=900/400=2.25mm悬挑段v max=0.332mmS[v]=2x150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算按上节计算可知，可调托座受力N=11.064/0.6=18.44kNS[N] = 30kN 满足要求！八、立杆验算1、长细比验算l o=k|i(h+2a)=1x1.1x(1500+2x250)=2200mmX=l o/i=2200/15.9=138.365<[X]=230 满足要求！2、立杆稳定性验算考虑风荷载：l0=k|i(h+2a)=1.155x1.1x(1500+2x250)=2541mm九=l0/i=2541.000/15.9=159.811查表得，叼=0.277M wd=Y0xw w Y Q M wk二Y0xw w Y Q(C2w k l a h2/10)=1x0.9x1.4x(1x0.024x0.9x1.52/10)=0.006kN-m N d=Max[R1,R2,R3，R4]/0.6+1xy G xqxH=Max[8.001,11.064,11.064,8.001]/0.6+1x1.35x0.15x4=19.25kNf d=N d/(91A)+M wd/W =19.25x103/(0.277x424)+0.006x106/4490=165.266N/mm2<[o]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条：支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1<3满足要求！十、架体抗倾覆验算风荷栽fl制示甘国支撑脚手架风线荷载标准值:4.=1/、=0.9*0.111=0.1四加：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= 1a xH m X Wmk=0.9x 1.5x0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M卜：okM ok=0.5H2q wk+HF wk=0.5x42x0.1+4x0.22=1.679kN.m参考《规范》GB51210-2016第6.2.17条：B21a(g k1+8卜/冯占应以g k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk一支撑脚手架计算单元上集中堆放的物料自重标准值kNbj——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB21a(g k1+ g k2)+2SG jk b j =B21a[qH/(1a x1b)+G1k H2xG jk xB/2=42x0.9x[0.15x4/(0.9x0.9)+0.5]+2x1x4/2=21.867kN. m>3y0M ok =3x1x1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：P h=1，f t=0.992N/mm2，”=1，h0=h-20=380mm，u m =2[(a+h0)+(b+h0)]=2120mm F=(0.7Pf +0.25oh t pc)nu m h0=(0.7x1x0.992+0.25x0)x1x2120x380/1000=559.409kNNF1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=11.078N/mm2，氏=1，P i=(A b/A l)i/2=[(a+2b)x(b+2b)/(ab)]i/2=[(400)x(300)/(200x100)]i/2=2.449A =ab=20000mm2inF=1.35P c P l f c A ln=1.35x1x2.449x11.078x20000/1000=732.657kN>F1=19.25kN 满足要求！。

楼梯模板支撑体系计算书楼梯模板支撑体系计算书一、参数信息模板支架参数：横向间距或排距(m): 1.00；纵距(m): 1.00；步距(m): 1.0；立杆上端伸出至模板支撑点长度(m): 0.10；模板支架搭设高度(m): 3.3；采用的钢管(mm): Φ48×3.0；板底支撑连接方式: 方木支撑；立杆承重连接方式: 可调顶托；荷载参数：模板与木板自重(kN/m2): 0.500；混凝土与钢筋自重(kN/m3): 24.000；施工均布荷载标准值(kN/m2): 2.000；材料参数：面板采用胶合面板，厚度为15mm；板底支撑采用方木；面板弹性模量E(N/mm2): 4000；面板抗弯强度设计值(N/mm2): 11.5；木方弹性模量E(N/mm2): 8000.000；木方抗弯强度设计值(N/mm2): 11.000；木方抗剪强度设计值(N/mm2): 1.400；木方的间隔距离(mm): 250.0；木方的截面宽度(mm): 40.00；木方的截面高度(mm): 70.00；模板支架立面图：二、模板面板计算模板面板为受弯构件，按三跨连续梁对面板进行验算其抗弯强度和刚度。

模板面板的截面惯性矩I和截面抵抗矩W分别为：W = bh2/6 = 1000×15×15/6 = mm3I = bh3/12 = 1000×15×15×15/12 = mm4模板面板按照三跨连续梁计算。

受力分解图：1、荷载计算静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：钢筋混凝土梯段板厚度为100mm，踏步高度为175mm，宽度为260mm，每一梯段板的踏步数为8步。

钢筋混凝土梯段板自重为：2×0.175×25＋0.10×25/cosα = 5.104 kN/㎡其中：根据图纸可得α=31°故cosα=0.857q1 = 5.104×1+0.5×1 = 5.604 kN/m；活荷载为施工人员及设备荷载(kN/m)：q2 = 2×1= 2 kN/m；2、强度计算计算公式如下：M=0.1ql2其中：q为垂直与面板的均布荷载，q=（1.2×5.604+1.4×2）×cosα=8.162kN/m最大弯矩M=0.1×8.162×2502=.5N·mm；文章无明显格式错误和问题段落。

模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计立面图四、面板验算W＝bh2/6=1000×13×13/6＝28166.667mm3，I＝bh3/12=1000×13×13×13/12＝183083.333mm4承载能力极限状态q1＝γ0×[1.35×(G1k+(G2k+G3k)×h)+1.4×φc×(Q1k+ Q2k)]×b=1×[1.35×(0.1+(24+1.1)×0.4)+1.4×0.9×2.5]×1=16.839kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.4))×1＝10.14kN/m计算简图如下：1、强度验算M max＝q1l2/8＝16.839×0.252/8＝0.132kN·mσ＝M max/W＝0.132×106/28166.667＝4.671N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×10.14×2504/(384×10000×183083.333)=0.282mmν＝0.282mm≤[ν]＝L/400＝250/400＝0.625mm满足要求！五、小梁验算101k2k3k c1kQ2k)]×b=1×[1.35×(0.3+(24+1.1)×0.4)+1.4×0.9×2.5]×0.25＝4.277kN/m 因此，q1静＝γ0×1.35×(G1k+(G2k+G3k)×h)×b=1×1.35×(0.3+(24+1.1)×0.4)×0.25＝3.49kN/mq1活＝γ0×1.4×φc×(Q1k + Q2k)×b=1×1.4×0.9×2.5×0.25＝0.787kN/m 计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×3.49×0.92+0.125×0.787×0.92＝0.433kN·m M2＝q1L12/2=4.277×0.32/2＝0.192kN·mM max＝max[M1，M2]＝max[0.433，0.192]＝0.433kN·mσ=M max/W=0.433×106/42667=10.15N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×3.49×0.9+0.625×0.787×0.9＝2.406kNV2＝q1L1＝4.277×0.3＝1.283kNV max＝max[V1，V2]＝max[2.406，1.283]＝2.406kNτmax=3V max/(2bh0)=3×2.406×1000/(2×40×80)＝1.128N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.4))×0.25＝2.585kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.585×9004/(100×9350×170.667×104)＝0.554mm≤[ν]＝L/400＝900/400＝2.25mm；悬臂端νmax＝ql14/(8EI)=2.585×3004/(8×9350×170.667×104)＝0.164mm≤[ν]＝2×l1/400＝2×300/400＝1.5mm满足要求！六、主梁验算q1＝γ0×[1.35×(G1k+(G2k+G3k)×h)+1.4×φc×(Q1k+ Q2k)]×b=1×[1.35×(0.5+(24+1.1)×0.4)+1.4×0.9×2.5]×0.25＝4.345kN/mq1静＝γ0×1.35×(G1k+(G2k+G3k)×h)×b＝1×1.35×(0.5+(24+1.1)×0.4)×0.25＝3.557kN/mq1活＝γ0×1.4×φc×(Q1k + Q2k)×b ＝1×1.4×0.9×2.5×0.25＝0.787kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.4))×0.25＝2.635kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×4.345×0.9＝4.888kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L +q1l1＝(0.375×3.557+0.437×0.787)×0.9+4.345×0.3＝2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝2.933kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.635×0.9＝2.964kN按二等跨连续梁悬臂梁，R'1＝0.375q2L +q2l1＝0.375×2.635×0.9+2.635×0.3＝1.68kNR'＝max[R'max，R'1]×0.6＝1.779kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.865×106/4490=192.748N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×6.664×1000/424＝31.436N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.974mm≤[ν]=900/400=2.25mm悬挑段νmax＝0.332mm≤[ν]=2×150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算满足要求！八、立杆验算l0=kμ(h+2a)=1×1.1×(1500+2×250)=2200mmλ=l0/i=2200/15.9=138.365≤[λ]=230满足要求！2、立杆稳定性验算考虑风荷载:l0=kμ(h+2a)=1.155×1.1×(1500+2×250)=2541mmλ=l0/i=2541.000/15.9=159.811查表得，φ1=0.277M wd=γ0×φwγQ M wk=γ0×φwγQ(ζ2w k l a h2/10)=1×0.9×1.4×(1×0.024×0.9×1.52/10)=0.006kN·m N d=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[8.001,11.064,11.064,8.001]/0.6+1×1.35×0.15×4=19.25kNf d=N d/(φ1A)+M wd/W＝19.25×103/(0.277×424)+0.006×106/4490=165.266N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.9×0.111=0.1kN/m：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= l a×H m×ωmk=0.9×1.5×0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×42×0.1+4×0.22=1.679kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j =B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=42×0.9×[0.15×4/(0.9×0.9)+0.5]+2×1×4/2=21.867kN. m≥3γ0M ok =3×1×1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=2120mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.992+0.25×0)×1×2120×380/1000=559.409kN≥F1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln=ab=20000mm2F=1.35βcβl f c A ln=1.35×1×2.449×11.078×20000/1000=732.657kN≥F1=19.25kN满足要求！。

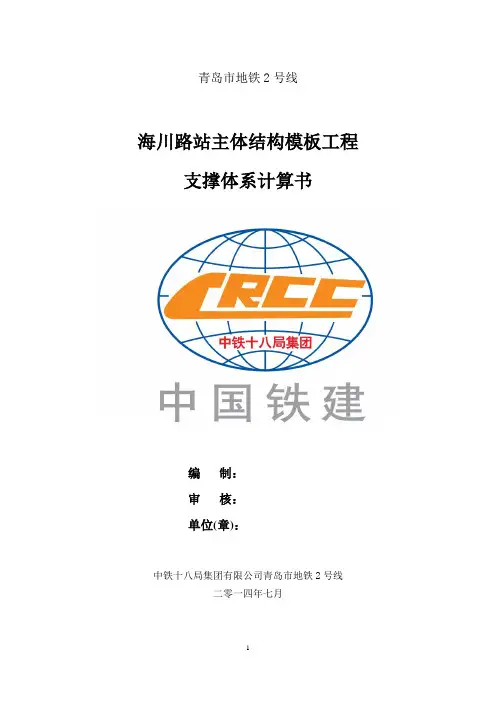

青岛市地铁2号线海川路站主体结构模板工程支撑体系计算书编制：审核：单位(章)：中铁十八局集团有限公司青岛市地铁2号线二零一四年七月目录模板支撑架计算说明 (3)（一）中板（400厚mm）模板支撑架验算 (4)（二）中层梁（800×800mm）模板及支撑架力学验算 (10)（三）拱板（500mm厚）模板支撑架验算 (17)（四）门式钢架验算 (20)模板支撑架计算说明1、本计算书按碗扣式支撑架计算，其中梁（800×800mm），中板（400mm），拱板（500mm）；2、梁:800×800mm支撑架立杆，梁底支设两根，纵间距为600mm；中板：厚度400mm，结构高度6.16m，次龙骨间距300mm，主龙骨采用木方，立杆横纵间距900×600mm；拱板：厚度500mm，结构高度7.18m，面板采用组合钢模板(300×1200)，主龙骨采用16号工字钢，立杆横纵间距900×600mm；步距为1200mm；3、本计算书中板及梁底模采用厚15mm厚木胶板，次楞采用50×100mm木方，主楞采用100×100mm ，立杆采用 48×3.0mm普通钢管进行计算；4、本计算是依据《JGJ166-2008_建筑施工碗口式钢管脚手架安全技术规范》进行计算；5、由于考虑支撑架支设高度，应在上、下设一道水平剪刀撑，另外竖向剪刀撑的设置应满足相关规范标准要求。
