船用发电机组的功率分配

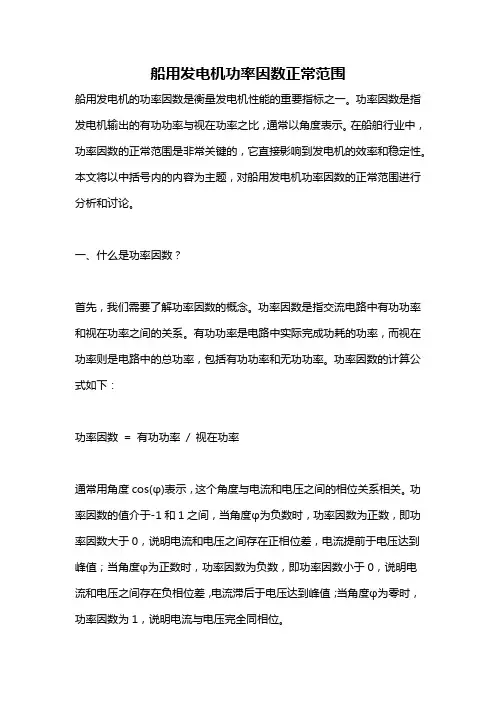

船用发电机功率因数正常范围船用发电机的功率因数是衡量发电机性能的重要指标之一。

功率因数是指发电机输出的有功功率与视在功率之比，通常以角度表示。

在船舶行业中，功率因数的正常范围是非常关键的，它直接影响到发电机的效率和稳定性。

本文将以中括号内的内容为主题，对船用发电机功率因数的正常范围进行分析和讨论。

一、什么是功率因数？首先，我们需要了解功率因数的概念。

功率因数是指交流电路中有功功率和视在功率之间的关系。

有功功率是电路中实际完成功耗的功率，而视在功率则是电路中的总功率，包括有功功率和无功功率。

功率因数的计算公式如下：功率因数= 有功功率/ 视在功率通常用角度cos(φ)表示，这个角度与电流和电压之间的相位关系相关。

功率因数的值介于-1和1之间，当角度φ为负数时，功率因数为正数，即功率因数大于0，说明电流和电压之间存在正相位差，电流提前于电压达到峰值；当角度φ为正数时，功率因数为负数，即功率因数小于0，说明电流和电压之间存在负相位差，电流滞后于电压达到峰值；当角度φ为零时，功率因数为1，说明电流与电压完全同相位。

二、船用发电机功率因数的重要性船舶运营中，电力供应系统的稳定性和可靠性对船舶设备的正常运行至关重要。

船用发电机作为电力供应系统的核心设备之一，其功率因数的设定和控制对于系统的正常运行至关重要。

正确的功率因数可以提高发电机的效率和运行稳定性，减少无功功率的损耗，降低发电机的运行成本。

三、船用发电机功率因数的正常范围在船舶运营中，船用发电机的功率因数常被规定在0.8-1之间。

这个范围的制定是基于发电机的最佳运行效率和电力系统的稳定性考虑。

当功率因数接近于1时，电流与电压的相位差较小，发电机输出的电力能够更全面地用于供应有功负载，提高电力系统的效率。

而当功率因数远离1时，无功功率的损耗将增加，造成能源的浪费与电力系统的不稳定。

船舶行业通常会对发电机的功率因数有特定的要求，特别是对于较大型的船舶。

例如，在某些特殊情况下，如起动电动机或者满载运行时，发电机的功率因数可能需要达到0.9以上，以确保足够的电力供应。

船舶电力知识点总结图表船舶电力系统是船舶的重要组成部分，它提供船舶各种电力设备的电能，保证船舶正常运行。

船舶电力系统包括主发电机组、辅助发电机组、配电线路、电力设备等。

良好的船舶电力系统可以提高船舶的可靠性和安全性，减少故障的发生，保障船舶的正常运行。

本文将对船舶电力系统的一些基本知识点进行总结。

一、船舶电力系统的组成1. 主发电机组主发电机组是船舶电力系统的主要供电设备，通常由柴油发电机或气轮机发电机组成。

主发电机组的功率通常比较大，足够满足船舶各种设备的电能需求。

主发电机组与船舶主机相连，通过主机引擎带动主发电机组旋转产生电能。

2. 辅助发电机组辅助发电机组是船舶电力系统的备用供电设备，通常由柴油发电机或柴油发电机组成。

辅助发电机组的功率相对较小，可以满足船舶的一些辅助设备的电能需求或作为备用供电设备。

3. 配电线路配电线路是船舶电力系统的供电网络，它连接主发电机组、辅助发电机组和各种电力设备，将电能输送到各个用电设备处。

4. 电力设备电力设备包括各种用电设备，如灯具、通风设备、船舶自动化设备、船舶通信设备等，它们通过配电线路与主发电机组或辅助发电机组相连，获取所需的电能。

二、船舶电力系统的工作原理1. 主发电机组工作原理主发电机组的工作原理是由主机引擎带动发电机旋转，发电机产生交流电，将电能输送到配电线路中，再经过变压器变压变流，最后接入电力设备供电。

2. 辅助发电机组工作原理辅助发电机组的工作原理与主发电机组类似，通过柴油机带动发电机旋转，产生交流电，将电能输送到配电线路中，最后供电给电力设备。

3. 配电线路的工作原理配电线路将主发电机组或辅助发电机组产生的电能输送到各种用电设备处，保证各种设备正常运行。

4. 电力设备的工作原理电力设备如灯具、通风设备、船舶自动化设备、通信设备等能够将电能转化为各种形式的功用。

三、船舶电力系统的安全管理1. 监测与检查定期对主发电机组和辅助发电机组进行检查，确保其工作状态良好，及时发现并排除故障。

船舶船舶电力系统解读船舶电力供应和分配船舶电力系统是船舶的核心系统之一，负责为船舶提供稳定可靠的电力供应。

船舶电力系统的设计和分配对船舶的正常运行和安全至关重要。

本文将对船舶电力供应和分配进行详细解读。

一、船舶电力供应船舶电力供应是指为船舶提供电能的过程。

船舶电力供应一般有以下几种方式：1.发电机组供电：发电机组是船舶电力系统的主要组成部分，通过发动机驱动发电机转子，产生交流或直流电能。

发电机组可以使用柴油、液化气或者天然气等燃料，也可以使用太阳能电池板等可再生能源。

2.外部供电：在港口或泊位停靠时，船舶可以通过与岸电连接来获取电力供应。

这种方式可以减少船舶发电机组的运行时间，降低燃油消耗和排放。

同时，外部供电还可以为船舶提供更稳定的电力供应。

3.储能设备供电：船舶电力系统还可以配备储能设备，如蓄电池组或超级电容器。

这些设备可以在发电机组负荷较低或停止运行时存储电能，并在需要时释放出来供给船舶使用，提高能源利用效率和电力系统的可靠性。

二、船舶电力分配船舶电力分配是指将电能从电源端分配到不同的用电设备端的过程。

船舶电力分配系统的设计必须充分考虑船舶的用电需求，并合理规划电力线路和设备。

1.主配电系统：主配电系统是船舶电力系统的核心部分，负责将电能从发电机组输送到各个用电设备。

主配电系统必须具备足够的功率和可靠性，通常采用三相交流电方式。

2.次级配电系统：次级配电系统是船舶电力分配的重要环节，将电能从主配电系统进一步分配给船上的各个用电设备。

次级配电系统可以根据用电设备的特点和功率需求进行划分和布置，实现电能的合理利用和分配。

3.应急电源：船舶电力系统还应配置应急电源，用于在主电源故障或停电时提供备用电力。

应急电源一般采用蓄电池或发电机组等方式，以确保电力系统的连续供电和船舶的安全运行。

总结：船舶电力系统的供应和分配是船舶运行的基础，直接关系到船舶的安全和经济效益。

良好的船舶电力供应和分配系统设计可以提高电力系统的可靠性和稳定性，保证船舶用电设备的正常运行。

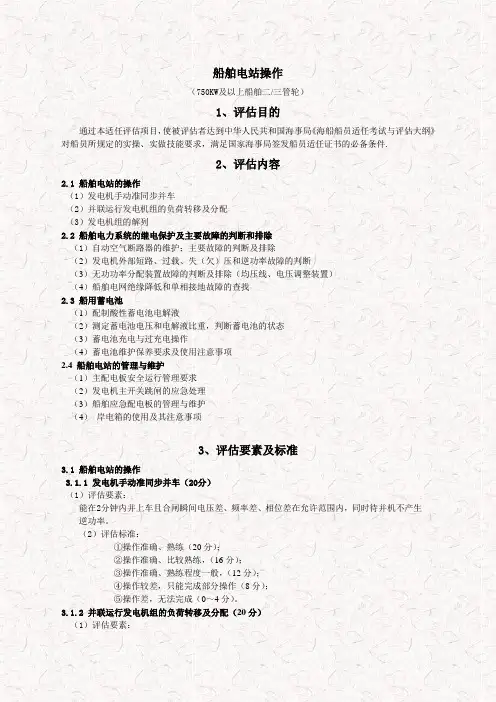

船舶电站操作（750KW及以上船舶二/三管轮）1、评估目的通过本适任评估项目，使被评估者达到中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所规定的实操、实做技能要求，满足国家海事局签发船员适任证书的必备条件.2、评估内容2.1 船舶电站的操作（1）发电机手动准同步并车（2）并联运行发电机组的负荷转移及分配（3）发电机组的解列2.2 船舶电力系统的继电保护及主要故障的判断和排除（1）自动空气断路器的维护；主要故障的判断及排除（2）发电机外部短路、过载、失（欠）压和逆功率故障的判断（3）无功功率分配装置故障的判断及排除（均压线、电压调整装置）（4）船舶电网绝缘降低和单相接地故障的查找2.3 船用蓄电池（1）配制酸性蓄电池电解液（2）测定蓄电池电压和电解液比重，判断蓄电池的状态（3）蓄电池充电与过充电操作（4）蓄电池维护保养要求及使用注意事项2.4 船舶电站的管理与维护（1）主配电板安全运行管理要求（2）发电机主开关跳闸的应急处理（3）船舶应急配电板的管理与维护（4）岸电箱的使用及其注意事项3、评估要素及标准3.1 船舶电站的操作3.1.1 发电机手动准同步并车（20分）（1）评估要素：能在2分钟内并上车且合闸瞬间电压差、频率差、相位差在允许范围内，同时待并机不产生逆功率。

（2）评估标准：①操作准确、熟练（20分）；②操作准确、比较熟练，（16分）；③操作准确、熟练程度一般，（12分）；④操作较差，只能完成部分操作（8分）；⑤操作差，无法完成（0～4分）。

3.1.2 并联运行发电机组的负荷转移及分配（20分）（1）评估要素：能在2分钟内完成手动功率分配及频率调整，要求∶ΔP≤5%Pe，Δf≤0.2Hz。

（20分）（2）评估标准：①操作准确、熟练（20分）；②操作准确、比较熟练，（16分）；③操作准确、熟练程度一般，（12分）；④操作较差，只能完成部分操作（8分）；⑤操作差，无法完成（0～4分）。

浅谈水力发电机组的类型及负荷分配水力发电是研究将水能转换为电能的工程建设和生产运行等技术经济问题的科学技术。

水力发电利用的水能主要是蕴藏于水体中的位能。

为实现将水能转换为电能，需要根据具体情况选取不同类型的水利发电机，并做好负荷的分配。

1 水力发电机组的类型水电机组是由水轮机和发电机等组成的，发电机的响应特性比水轮机的响应特快得多，因此水电机组的响应特性主要取决于水轮机的响应特性。

近代水轮机分成两大类：反击式和冲击式。

在转轮内转换成固体机械能的水流能量形式是位能、压能和动能的水轮机，称为反击式水轮机。

在这种水轮机中，从转轮的进口至出口水流压力是逐渐减小的。

转轮中的水流具有大于大气压的压力，充满全部流道。

根据转轮区域水流运动方向的特征，反击式水轮机又分为混流式、轴流式、斜流式和贯流式等不同型式。

2 各型水轮机的特点2.1 混流式水轮机。

混流式水轮机又叫法兰西斯水轮机。

水流沿径向进入转轮，然后大体沿轴向自转轮流出。

混流式水轮机由于应用水头适合多数地区的需要，以及结构简单、运行可靠且效率高，是现代应用最广泛的一种水轮机。

在我国已建水电站中混流式水轮机采用最多。

2.2 轴流式水轮机。

轴流式水轮机转轮区域的水流是沿轴向流动的，水流在导叶至转轮之间转为轴向，然后进入转轮。

根据转轮桨叶在运行时是否可以转动，轴流式水轮机分为轴流定浆式和轴流转浆式两种。

轴流定浆式水轮机在运行时其转轮浆叶固定不动，制造简单，但它处于高效区的流量和出力范围远较混流式窄，当离开高效区运行时效率急剧下降。

因此，这种水轮机多用于功率不大和水头变化幅度小的水电站。

轴流转浆式水轮机在运行时其转轮浆叶可以转动。

由于桨叶的转动与导叶的转动相配合，实现流量和出力的双重调节，使其高效区的流量和出力范围显著扩大，并提高了它的运行稳定性。

凡水头变化大的中低水头电站，多采用轴流转浆式水轮机。

2.3 斜流式水轮机。

斜流式水轮机转轮区域的水流是斜向流动的。

由于转轮叶片可以转动而实现双重调节，它象轴流转桨式，处于高效率区的流量，出力范围大。

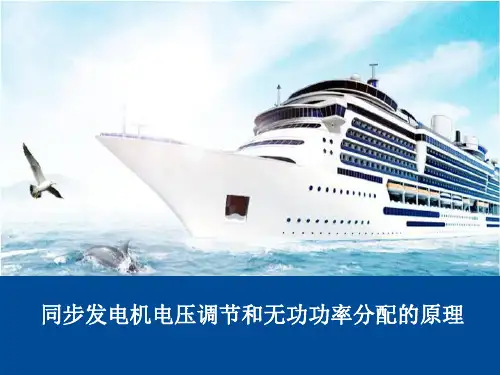

并联运行同步发电机组间无功功率分配讨论同步发电机组并联运行的无功功率分配，首先要建立一个概念--电网上只有一个电压。

船舶电网是独立电网,电网上有几台机组并联运行时，电压是各台发电机电势共同作用的结果。

发电机在负载电流产生的电枢反应作用下输出与电网平衡的电压，当手动或自动调节任意一台发电机的励磁电流，就会改变该台发电机本身产生的电势的大小，同时会改变无功负载的承担，也会改变电网电压。

并联运行发电机间无功功率分配的关系，主要由电压调整特性曲线所决定。

也就是说，同步发电机间无功功率的分配,实际是通过电压调整器调整励磁电流，以调整发电机电势的办法来实现的。

因此，电压调整器不仅担负着调整电压的任务，同时，还担负着调整和分配无功功率的任务。

当两台并联运行发电机的电势不相等，而频率、相位相等时，在两机组之间将产生一个无功性质的环流，其结果将使电势较高的发电机输出无功功率增大，而电势较低的发电机输出的无功功率减少(发电机负载电流功率因数低的，无功功率大;功率因数高的，则无功功率小)。

由此可见，当同步发电机并联运行时，通过改变发电机的励磁电流来调节其电势，即能调整无功输出、实现无功功率转移。

具体调节方法是:必须同时调节两台发电机的励磁电流，将功率因数低的发电机励磁电流减小，与此同时将功率因数高的发电机励磁电流减大，这样就可以使两台发电机功率因数趋于-致，即输出的无功功率相等。

通常同步发电机都配有自励恒压装置来自动调整发电机的电压，因此同步发电机有一定的电压调整规律，也称电压调整特性。

同步发电机的电压调整特性是指发电机端电压U。

随无功电流I变化的规律，通常用Ug-f(Io)的曲线表示。

发电机并联运行时，调压特性曲线应呈下倾特性。

这样有利于稳定地并联工作。

由于两台机组的电压调整特性不一致，导致无功分配不均匀，特性曲线平坦的机组承担的无功变化大，特性曲线较陡的承担无功变化小，因此希望并联运行机组应有相同的电压调整特性。

目录1. 半自动与全自动差异？ (4)2. 在同一网络中不能同时使用两台监测仪或其它同类仪器（如高阻表），否则所测量的值将不准确。

(6)3. 当船舶使用岸电时，由于岸电系统为接地系统，仪表会发出误报警，故应切断仪表的检测端与系统的连接。

(6)4. 配电板需要标注哪些尺寸？ (6)5. 什么是差动保护？多大发电机规范要求必须配差动保护? (6)6. 自动电站功能有哪些？ (6)7. PPU具备哪些功能？ (6)8. 发电机开关为什么要设置欠压？欠压如何实现？规范要求欠压范围是多少？为什么设置欠压延时？设置欠压延时后MN选择什么电制？ (6)9. 发电机电源电路（P101）中电流互感器什么情况使用2个，什么情况使用3个？ (6)10. 测量发电机用的电流互感器可不可以装在断路器进线端？ (7)11. 熔断器大小如何选择？熔断器之间的选择性保护通常为多少倍？ (7)12. 发电机回路线号编号规则？汇流排回路线号编号规则？船舶汇流排颜色依次是？陆用三相颜色依次是？ (7)13. 电流互感器如何选择？选型需要注意哪些？电流互感器二次电流常规有哪几种？电流互感器容量通常有哪些？如何选择容量？电流互感器二次电缆线径为何选择2.5mm？ (7)14. 起动器变压器如何选择？变压器为何要与熔断器设置一体？ (7)15. ACB、MCCB、MCB分别指的什么？ (7)16. 发电机控制单元中辅助控制电路有哪几个继电器？信号都给哪些地方？ (8)17. 断路器电操接口组成？开关的控制有哪些合闸、分闸信号输入？ (8)18. MX与MN区别？ (8)19. 规范要求配置哪些仪表？标准配置仪表有哪些？量程分别如何选择？仪表精度要求？ (8)20. 规范要求配电板汇流排最小电气间隙是？ (8)21. 并车三要素？ (8)22. 配电板母线隔离开关作用？ (8)23. 船舶电源分类？ (9)24. 什么情况下断路器需要配备相间隔板？ (9)25. PPU输入输出都有哪些信号？输入信号是从哪里给过来？输出信号给到哪里去？ (9)26. PPU通讯给PLC的内容包括哪些？ (9)27. 什么是负荷分配？ (9)28. 标准配备的发电机屏有哪些指示？有哪些按钮控制？ (9)30. 空间加热供电电压是？功耗通常多大？ (9)31. 空间加热为何需要锁发电机运行信号？ (9)32. 端子如何选择？ (9)33. 罗列载流量表? (10)34. 如何确定发电机调速接口形式？ (10)35. PPU两种模式设定：单机为？多机为？ (10)36. 发电机长延时、短延时保护电流时间设定规范建议整定值？ (10)37. 绘制电流互感器测量电路？注意“*” (10)38. 手动合闸和半自动合闸有什么区别？ (10)39. 判断那一段排有电有什么作用？ (10)40. 什么时候需要使用绝缘表？绝缘表需要注意什么？需要做什么联锁？为何需要此连锁？ (10)每段独立的排都需要设绝缘表； (10)41. 为什么我们的遥切控制电路需要通过变压器转为220V来供电？ (11)42. 什么情况下需要卸载？卸载什么类型负载？卸载电路设计在哪一页？ (11)43. 为什么卸载里面要PLC输出一个优先卸载去卸载负载开关？ (11)44. 什么情况下要使用双压表、双频表？什么情况下可以不设置? (11)45. 规范对逆功率时间的要求？ (11)46. 发电机控制单元中，哪些需要供DC24V电？ (11)47. 请画出PMS系统图（单线图）？ (11)48. 简述一台机在网，半自动启动另一台机组的过程？ (11)49. 简述对轻载取消的理解？ (11)50. 重载问询需要输入什么信号，输出什么信号？配哪几个按钮、哪几个灯？请简要说明重载问询的过程。

船舶发电机组间无功功率的分配摘要：船舶发电机之间无功功率的合理分配是船舶发电机稳定并联运行工作的必要条件之一。

因此，为维持发电机组稳定运行需要进行合理的无功功率分配。

关键词：并联运行；无功功率；励磁电流；调压器；调压特性众所周知，当两台并联运行发电机的电势不相等而频率、相位相等时，则在两机组之间将产生一个无功性质的环流，其结果将使电势较高的发电机输出无功功率增大，而电势较低的发电机输出的无功功率减少（发电机负载电流功率因数低的，无功功率大；功率因数高的，无功功率小）。

当环流相差太大时，会引起一台发电机电流过载而烧坏。

因此，需要自动调整发电机的励磁来改变环流，使无功电流的分配不均度保持在允许的范围内。

由此可见，当同步发电机并联运行时，需要对无功负荷进行合理的转移和分配。

1.无功功率调节根据船舶同步发电机的电枢反应原理可知，同步发电机电压的变化主要是由于无功负荷的变化而引起的。

因此，在发电机单机运行时，调整发电机的励磁以调整电压，也就是调整无功功率。

当船舶发电机并联运行时，系统发出的总的无功功率ΣQ F和总的无功负荷ΣQ Z平衡时，即ΣQ F=ΣQ Z，则系统电压保持恒定。

当ΣQ F<ΣQ Z时，电压下降；当ΣQ F>ΣQ Z时，电压上升。

因此当同步发电机并联运行时，通过改变发电机的励磁电流来调节其电势，即能调整无功输出，实现无功功率转移。

也就是说，电势不等，无功分配不均；电势相等，无功分配就均匀。

因此，要使无功功率均匀分配，必须调整电势。

调整电势的方法就是调节励磁电流。

清注意，此时调励磁电流不希望改变电网电压，因此在减少一台发电机励磁电流的同时，必须相应地增加另一台发电机的励磁电流。

换言之，这种调整需要从两个方向上同时进行，单纯把电势大的发电机励磁电流调小，或单纯把电势小的发电机励磁电流调大都是不行的。

所以分配两台并联运行发电机间的无功功率时，要同时向相反方向调节两台发电机的励磁电流。

3000dwt散货船辅机功率散货船是一种用于运输散装货物的海上运输工具，其辅机功率是船舶运行不可或缺的一部分。

本文将以3000dwt散货船的辅机功率为题，从人类视角出发，描述其重要性和影响。

辅机功率是指船舶除主机外的其他设备所需要的功率。

在3000dwt 散货船上，辅机功率主要用于驱动船舶的辅助设备，如发电机、压载泵和舱盖机等。

这些设备在船舶运行中起着至关重要的作用，保证了船舶的正常运行和货物的安全运输。

发电机是辅机功率的主要组成部分之一。

它负责为船舶提供电力，用于驱动各种电动设备，如船舶导航系统、通讯设备和船舶照明等。

在海上航行中，这些设备的正常运行对于船员的安全和船舶的稳定至关重要。

因此，发电机的功率必须足够强大，以应对各种复杂的工作环境和船舶运行需求。

压载泵也是辅机功率的一部分。

散货船在装卸货物时，需要通过压载泵将货物装入或卸出舱位。

压载泵的功率直接影响到装卸货物的效率和船舶的作业能力。

一艘装备有高效压载泵的散货船，能够更加迅速、高效地完成货物装卸作业，提高船舶的运输效益。

舱盖机也是散货船辅机功率的重要组成部分之一。

舱盖机用于打开和关闭散货船的舱盖，确保货物在航行过程中的安全。

舱盖机的功率越大，其运行速度和承载能力就越高，能够更好地适应不同的海况和货物类型，提高船舶的运输效率。

3000dwt散货船的辅机功率对于船舶的正常运行和货物的安全运输至关重要。

发电机、压载泵和舱盖机等辅机设备的功率必须足够强大，以满足船舶在不同工作环境下的需求。

只有确保辅机功率的稳定和可靠，散货船才能顺利地完成货物的装卸作业，保证船员的安全和船舶的运输效益。

通过对辅机功率的重视和优化，可以提高散货船的整体运输能力，为海上贸易和经济发展做出贡献。

船舶电力系统基本参数第一篇：船舶电力系统基本参数船舶电力系统的基本参数有电流种类、电压等级和频率标准。

它们决定了船舶电站工作的可靠性和电气设备的重量、尺寸、价格等。

一、电流种类的选择电流有直流和交流两种。

早期船舶多采用直流电力系统。

30年代开始在军用舰船上采用交流电制，以后逐渐推广到各种船舶，代形成电制更替高潮。

然而舰船电力系统的电流种类，的限制，例如，采用蓄电池组为能源的常规潜艇，就很难推行交流电制；有较高调速要求的推进电力系统也往往采用直流电制。

交流电站与直流电站相比，工作量比后者少得多；因为交流电动机没有整流子，结构简单、体积小、重量轻、运行可靠此外，交流动力网络与照明网络之间可通过变压器实现电气隔离。

绝缘电阻低的照明电网基本上不影响动力电网。

舶电气化程度的提高和系统容量的增长。

简单，电动机起动时冲击小。

可实现大范圈平滑调速机尤为有利)，蓄电池组充电毋须整流器等。

然而，由于电力电子技术的发展，直流电制的优点越来越不明显，舶中占了主要地位。

二、电压等级60-70仍然会受到舰船能源类型或某种条件前者设备成本和维护保养方面的费用及.鼠笼式电动机可以直接起动，控制设备少。

50年使(这对电动起货我国舰船在年代完成了向交流电制过渡。

交流电制也有利于船直流电站的优点是调压并车交流电制在国内外各种船确定电力系统及其负载的电压等级，是电力系统设计的一项重要内容。

从减少导体电流的角度来看。

提高电压是有利的，可以减小电器元件的导电截面，节约有色金属。

如以电器在电压为127V时的重量为1，则当电压为220V、380V和500V时，电器的重量分别近似地等于0.58、0.33和0.25。

另一方面，电压的提高增加了电器灭弧的困难，为此对电气设备的绝缘和安全方面提出了更高的要求，需要加大灭弧间隙，器的重量、尺寸增大，故在电压高于600V时，其重量、尺寸减小很少。

目前世界各国对电压等级的考虑，主要与本国陆上电制的参数能统一。
