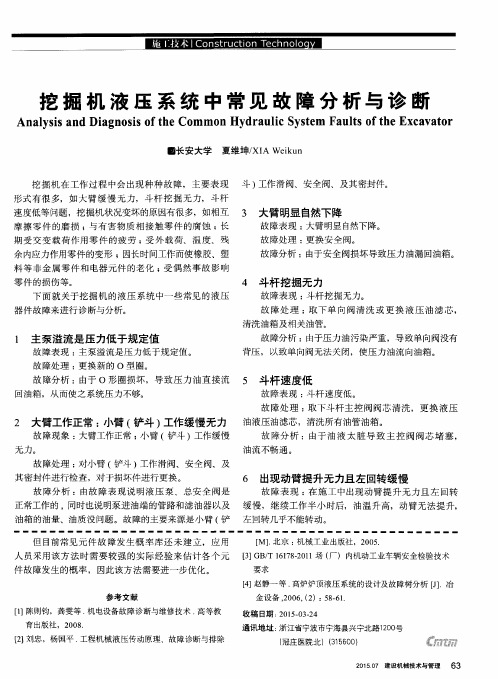

挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机重要的工作系统之一,它的正常运行对于挖掘机的正常工作至关重要。
由于液压系统的复杂性以及长时间工作中的磨损和老化,液压系统常常会出现各种故障。
本文将对挖掘机液压系统的常见故障进行诊断分析,并提出相应的维修措施,以帮助挖掘机用户更好地维护和保养液压系统,延长挖掘机的使用寿命。
一、常见故障及诊断分析1. 液压系统中油液渗漏液压系统中油液的渗漏是最为常见的故障之一,它可能会导致液压系统的工作压力下降,甚至造成系统无法正常工作。
油液渗漏的原因可能是密封件损坏、管路连接处松动、压力过高等。
诊断分析:当发现液压系统中出现油液渗漏时,首先要检查密封件是否损坏,若是密封件损坏,则应及时更换;检查管路连接处是否松动,若是松动应及时紧固;检查工作压力是否过高,若是过高则需要进行相应的调整。
维修措施:对于因密封件损坏导致的油液渗漏,需要将其更换为新的密封件;对于管路连接处松动导致的油液渗漏,需要将其紧固;对于工作压力过高导致的油液渗漏,需要进行相应的调整,使其处于正常范围内。
油液污染会严重影响液压系统的工作性能,甚至会导致系统的故障。
油液污染的原因可能是油液中混入了杂质、油尘以及磨损颗粒等。
诊断分析:当发现油液中出现污染时,需要检查液压系统的油液滤清器是否堵塞,是否需要更换;需要检查油箱、油管、油泵等部件是否出现了泄漏,导致外界杂质进入系统。
维修措施:对于油液滤清器堵塞,需要进行清洗或更换;对于油箱、油管、油泵等部件的泄漏,需要进行相应的密封处理,以防止外界杂质进入系统。
液压系统中油液温度过高会导致系统工作效率下降,甚至会引发系统的故障。
油液温度过高的原因可能是油泵、阀门、液压缸等部件摩擦增加,润滑不良等。
维修措施:对于油泵、阀门、液压缸等部件摩擦增加的情况,需要进行相应的润滑或更换;对于散热器不正常工作的情况,需要进行清洗或更换。
二、液压系统维修注意事项1. 定期更换液压系统中的油液,并定期对液压系统进行清洗和维护,保持系统的清洁和正常工作状态。
挖掘机常见故障分析及排除挖掘机是土石方工程中的主要施工机械,广泛应用于建筑、筑路、水利、露天采矿和国防工程中。
挖掘机若不及时保养就可能出现各种故障,本人根据自己的实践经验,对挖掘机的常见故障做以下分析,仅供参考。
1 挖掘机不能启动或启动困难1.1电气系统故障1.1.1蓄电池电量不足,此时应及时对蓄电池充电,检查蓄电池液面高度,及时补充电解液至规定高度。
如果发现蓄电池老化充电不良,就应该更换蓄电池,同时注意电池的日常保养,不要让蓄电池经常处于亏电状态。
1.1.2启动机故障维修或更换启动机。
1.1.3发电机故障维修或更换发电机。
1.1.4线路故障检查线路并修复。
1.2发动机油路故障1.2.1低压油路气阻在输油泵或喷油泵的抽吸作用下,燃油由油箱经低压油路送到高压泵。
若低压油路封闭不严,或油箱内油面过低,而车辆倾斜停放和行驶,空气会趁机进入油路;若气温高,燃油蒸发,也会在低压油路形成气阻,造成发动机工作不稳,自动熄火或发动机不能启动。
1.2.2油路堵塞油路堵塞的常见部位主要有油箱内的吸油管、滤网、柴油滤清器、油箱盖通气孔等。
造成油路堵塞的主要问题是注入了不符合标准的柴油,或在加油过程中混进杂质。
预防关键是保证柴油清洁及油路密封,对油路进行经常性保养,加强对柴油滤清器的清洁保养,及时清洗或更换滤芯,根据作业环境条件及时对油箱进行清洗,彻底去除油箱底部的油泥及水分。
1.2.3喷油泵的故障喷油泵柱塞及出油阀偶件磨损严重,造成发动机启动困难。
此时应及时更换柱塞及出油阀偶件。
2 挖掘机工作无力2.1发动机功率足够,运转正常,而挖掘机作业速度缓慢,挖掘无力。
2.1.1挖掘机的液压泵多为变量柱塞泵,工作一定时间以后,泵内部零件不可避免的产生磨损,造成内漏,各参数数据不协调,导致流量不足、油温过高,速度缓慢,不能建立起高压,所以动作缓慢无力。
对于这类问题须卸下液压泵进行数据测量,确认问题所在,更换不能继续使用的配件,或修复可以继续使用的配件,重新组装后上校验台调试,匹配各回路参数(压力、流量、功率及变量等)。
挖掘机典型故障分析及诊断一、发动机过载(憋车)发动机过载是指挖掘机的发动机输出扭矩不足以克服液压泵的阻力矩,造成转速下降过多。
各机型的合理转速下降量不同,一般转速下降200r/min左右属正常现象。
造成发动机过载的原因可能是发动机功率下降,也可能是泵的阻力矩过大,一般应检查进、排气系统,燃油系统,电源,泵控制电磁阀等。
二、所有动作都慢或无力三、全车无动作全车无动作是指无论怎么操作,工作装置、回转装置、行走装置都没有反应。
对行走装置采用拉线操纵的机型,则没有必要检查先导系统和电路。
四、一侧不能行走(一侧前进、后退都完全不动)五、一侧的多种动作同时没有或动作很慢、无力(如铲斗动作和右行走动作同时没有)六、行走跑偏七、行走无力八、复合动作不良(同时进行动臂上升和斗杆回缩操作时,动臂动作慢)九、动作响应慢(时滞长)十、动作发抖十一、不能回转说明:有两种回转机械制动解除方式,即电磁阀控制方式和往复阀控制方式,采用电磁阀控制方式比较容易出现不能解除回转制动的故障,一般可通过调整电磁阀尾部的螺钉来进行应急处理。
十二、回转制动距离过大十三、油缸沉降过快在外部未漏油时,油缸沉降过快意味着负载油路泄露,判断油缸的密封性的最直观方法是进行封堵实验(请注意安全),进行动臂沉降封堵试验时,先将动臂、斗杆摆放成90度,封堵动臂油缸底腔油口和油管,再启动发动机将斗杆打开,使铲斗离开地面,即可测量沉降速度。
进行斗杆油缸沉降封堵试验时,首先将斗杆打开,使铲斗落地,封堵斗杆油缸底腔油口和油管,然后启动发动机,抬起动臂,使铲斗离开地面进行测量,铲斗油缸策奖测量方法与此类似。
油缸沉降过快的可能原因有: (1) 油缸内泄(2) 控制阀阀孔与阀杆处内漏(3) 过载溢流阀不良 (4) 阀杆不在中位 (5) PPC 不在中位十四、泵或马达有异响有时会将连接处或齿轮传动机构的异响误认为是泵或马达的异响,一般地说,泵或马达有异响会使压力表指针剧烈跳动,而齿轮传动机构有异响则不会。
挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机的重要组成部分,经常出现的故障包括压力不稳定、漏油、油温过高等。
以下是关于挖掘机液压系统常见故障的诊断和维修措施分析。
1. 压力不稳定压力不稳定通常表现为液压泵输出压力突然升高或降低。
造成这一故障的主要原因包括油泵内部磨损、泄漏以及系统泄漏。
诊断方法可以通过检查液压油的过滤器,如果油泵内部出现磨损,应及时更换。
如果有泄漏现象,则需要检查紧固螺栓和密封圈是否松动或损坏,及时进行维修。
2. 漏油漏油是挖掘机液压系统常见的故障现象。
漏油一般发生在连接点周围,如管道接头、阀门、活塞密封和液压缸等。
漏油会导致系统工作不稳定以及能量损失。
诊断方法包括观察液压系统的外观和泄漏的位置,确定漏点后可以将漏点处的螺栓紧固或更换密封件来解决问题。
3. 油温过高挖掘机液压系统油温过高可能由于液压油泵工作不正常、散热器堵塞或过载工作等原因引起。
油温过高会导致系统工作不稳定以及液压元件寿命缩短。
检测油温可以使用温度计,如果发现油温过高,需要检查液压油泵的工作状态,清洁散热器,并根据工作情况适当减少负载。
4. 液压缸不动或速度慢如果液压缸不动或速度慢,可能是由于泄漏、液压缸内部存在液压泄漏或部分密封失效等原因引起。
诊断方法包括检查液压缸周围有无泄漏现象,检查液压缸的密封件是否完好。
维修措施可以是紧固螺栓,更换密封件或维修液压缸。
5. 液压油泵噪音过大如果液压油泵发出噪音过大,可能是由于油泵内部零件磨损、润滑不良等原因引起。
诊断方法可以通过观察油泵的工作情况和噪音来确定,维修措施可以是更换磨损零件,加强润滑或更换新的液压油泵。
挖掘机液压系统的常见故障包括压力不稳定、漏油、油温过高、液压缸不动或速度慢以及液压油泵噪音过大等。
对于这些故障的诊断方法包括检查液压油的过滤器、观察液压系统的外观和泄漏位置、检测油温和噪音等。
维修措施主要包括更换磨损零件、紧固螺栓、清洁散热器和更换密封件等。
挖掘机液压系统故障诊断及维修摘要:挖掘机作为一类十分关键的工业机械,它在建设施工中运用得极为普遍。
而近年来由于现代科技的迅速发展,挖掘机已由传统的机械杠杆作业形态逐渐向液压、气动、液压伺服和计算机等各种作业形态发展。
随着挖掘机技术水平的不断进步,将使得故障发生率和维修难度进一步加大,在这个状况下,人们必须针对挖掘机的液压控制系统等常见故障加以认识,并了解具体的保养方式,并由此来保障挖掘机安全、平稳的工作。
关键词:挖掘机;液压系统;故障;维修方法引言:近年来中国工业机械技术实现了较快的发展,这也更有效地促进了中国铲斗车机械科学技术的提高。
并且随着液压发掘机使用的日益增多,对液压发掘机维修也产生了较高的技术需求。
液压发掘机在工作过程中使用液压泵来给整体控制系统供给压力油,而因为气压油自身就具有相应的气压,所以组成部分气压经手动降压阀安装流入到先导加油道中,另一个则经由主控阀安装流入到不同的工作设备中。
并且将传感器传回的数值经由泵控制阀对其进行解析,并使用不同的调节单元来调整主泵排量和气压,以此达到发电机输出功率与工作负荷之间的合理搭配。
相比于杠杆作业的机械挖掘机,液压挖掘机故障分析困难加大,而且在维护工作又面临着很多的技术问题,所以根据挖掘机液压系统中某些常见故障和具体的维护方式加以分析,以便于为液压挖掘机的故障检修工作提供了必要的技术基础。
一、液压系统具体故障及维修方法1.1挖掘机仅大臂升举无力的诊断及维修液压挖掘机工作过程中,仅大臂产生了动作或疲劳状况,且其余的装置工作情况都很一般时,在这种情形下,由液压驱动系统供给的总压力就是能够确定的,这样既可把总安全阀和工作油泵产生事故的可能性有效消除掉,而且还能够消除滤油器和燃油质量的缺陷。
在具体操作过程中,还必须要把燃油管和大臂的滑阀阀体等有关部件加以拆下清理,对油道阻塞状况加以检测,并检验封口的完好性,以确定连接处有无存在松动状况。
从而检测油路中有无漏气状况的产生。
液压挖掘机驱动桥故障诊断与排除液压挖掘机的驱动桥是挖掘机的重要组成部分,负责将发动机的动力传输到履带上,以实现机器的运行和挖掘工作。
由于驱动桥长时间工作在复杂的工况下,可能会出现各种故障。
下面将详细介绍液压挖掘机驱动桥常见故障的诊断方法和排除步骤。
1.\t驱动桥传动轴磨损或损坏的排除步骤:故障表现:挖掘机行进时出现异响,驱动桥传动轴橡胶套磨损或断裂。
排除步骤:1)将挖掘机停止运行并切断动力源。
2)拆卸传动轴上的防护罩,检查传动轴橡胶套的磨损程度。
3)如有磨损或断裂,更换传动轴橡胶套,并调整传动轴的配合间隙。
4)重新安装传动轴和防护罩,恢复挖掘机的运行。
2.\t驱动桥轴承故障的诊断与排除:故障表现:挖掘机行进时出现异响,驱动桥轴承运转不灵或产生过热现象。
排除步骤:1)检查挖掘机行走的轴承,观察是否存在凸起、磨损、松动等现象。
2)如有异常,拆卸轴承并对其进行清洗。
3)检查轴承孔和轴的配合情况,确认是否需要更换轴承。
4)根据轴承的使用年限,合理选择新轴承进行更换,并涂抹适量的润滑脂。
5)重新安装轴承,并调整轴承的配合间隙。
6)恢复挖掘机的运行,观察故障是否排除。
3.\t驱动桥减速器故障的诊断与排除:故障表现:挖掘机行进时发生抖动或突然停止,驱动桥减速器有异常噪音。
排除步骤:1)观察驱动桥减速器是否有漏油现象,检查油封是否完好。
2)拆卸驱动桥减速器油底壳,检查齿轮的磨损程度。
3)如发现磨损现象,根据磨损程度选择是否需要更换齿轮。
4)清洗驱动桥减速器内部的杂质,更换橡胶垫片和密封件。
5)重新安装驱动桥减速器,更换润滑油,恢复挖掘机的运行。
4.\t驱动桥传动链条磨损的诊断与排除:故障表现:挖掘机行进时出现晃动,驱动桥传动链条松动或磨损。
排除步骤:1)检查驱动桥传动链条的松紧程度,如有过松,则进行调整。
2)检查传动链条的磨损情况,如果链条松动,需要更换链条。
3)更换链条时,可以顺便更换链轮,并调整链轮的垂直度和中心距。
挖掘机液压系统的常见故障诊断以及维修措施分析挖掘机液压系统是挖掘机正常运行的重要部分,但在长时间使用过程中,液压系统可能出现各种故障。
以下是挖掘机液压系统常见故障的诊断和维修措施的分析。
1. 油液污染:油液污染是挖掘机液压系统最常见的故障之一。
常见的污染有固体颗粒、水分和空气。
油液污染会造成液压泵、阀门等液压元件的磨损和堵塞,导致系统性能下降。
诊断:通过油液的外观、气味和黏度来判断油液是否污染,还可以进行油液分析来测定固体颗粒和水分的含量。
维修措施:定期更换油液,保持油液的清洁和干燥。
安装过滤器可以过滤固体颗粒。
使用吸湿剂或空气除湿器可以去除油液中的水分。
2. 泄漏:挖掘机液压系统的另一个常见故障是泄漏。
泄漏可能发生在液压元件、管路连接处或密封件处。
泄漏会导致液压系统的工作压力降低,影响系统的工作性能。
诊断:通过观察和检查液压系统的外观,查找泄漏的迹象。
液压油的消耗过大也可能是泄漏的表现。
维修措施:检查并紧固液压元件和管路连接处的螺栓。
更换磨损或损坏的密封件。
使用密封胶进行补漏。
3. 液压系统过热:液压系统过热会引起油液的氧化和降解,损坏液压元件的润滑性能,同时也可能引起焚烧或爆炸。
诊断:通过测量液压系统的油液温度来判断液压系统是否过热。
维修措施:增加冷却器的散热面积和风扇的转速。
清洗冷却器以去除灰尘和污垢。
确保供油系统的油液流量和压力正常。
4. 液压泵故障:液压泵故障会导致液压系统的工作压力下降,影响挖掘机的工作速度和力量。
诊断:通过测量液压系统的工作压力来判断液压泵是否故障。
同时还可以通过挖掘机的工作性能来判断液压泵是否正常工作。
维修措施:检查液压泵的吸油过滤器是否堵塞,及时清洗或更换。
检查液压泵的进口阀和出口阀是否正常工作,及时修理或更换。
