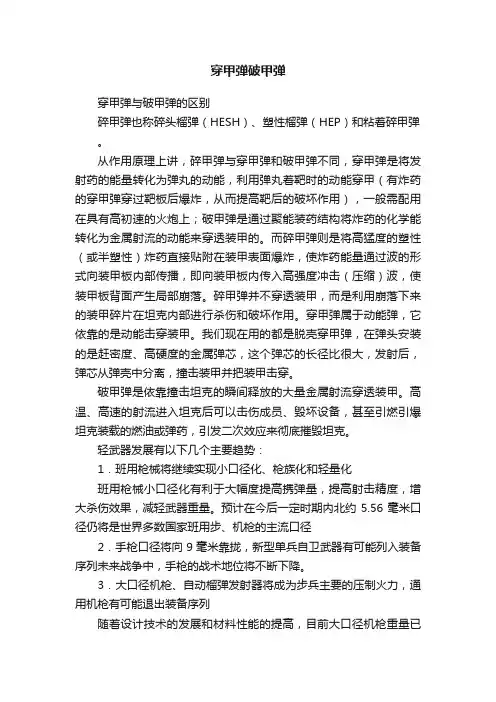

穿甲弹破甲弹穿甲弹与破甲弹的区别碎甲弹也称碎头榴弹（HESH）、塑性榴弹（HEP）和粘着碎甲弹。
从作用原理上讲，碎甲弹与穿甲弹和破甲弹不同，穿甲弹是将发射药的能量转化为弹丸的动能，利用弹丸着靶时的动能穿甲（有炸药的穿甲弹穿过靶板后爆炸，从而提高靶后的破坏作用），一般需配用在具有高初速的火炮上；破甲弹是通过聚能装药结构将炸药的化学能转化为金属射流的动能来穿透装甲的。
而碎甲弹则是将高猛度的塑性（或半塑性）炸药直接贴附在装甲表面爆炸，使炸药能量通过波的形式向装甲板内部传播，即向装甲板内传入高强度冲击（压缩）波，使装甲板背面产生局部崩落。
碎甲弹并不穿透装甲，而是利用崩落下来的装甲碎片在坦克内部进行杀伤和破坏作用。
穿甲弹属于动能弹，它依靠的是动能击穿装甲。
我们现在用的都是脱壳穿甲弹，在弹头安装的是赶密度、高硬度的金属弹芯，这个弹芯的长径比很大，发射后，弹芯从弹壳中分离，撞击装甲并把装甲击穿。
破甲弹是依靠撞击坦克的瞬间释放的大量金属射流穿透装甲。
高温、高速的射流进入坦克后可以击伤成员、毁坏设备，甚至引燃引爆坦克装载的燃油或弹药，引发二次效应来彻底摧毁坦克。
轻武器发展有以下几个主要趋势：1．班用枪械将继续实现小口径化、枪族化和轻量化班用枪械小口径化有利于大幅度提高携弹量，提高射击精度，增大杀伤效果，减轻武器重量。
预计在今后一定时期内北约5.56毫米口径仍将是世界多数国家班用步、机枪的主流口径2．手枪口径将向9毫米靠拢，新型单兵自卫武器有可能列入装备序列未来战争中，手枪的战术地位将不断下降。
3．大口径机枪、自动榴弹发射器将成为步兵主要的压制火力，通用机枪有可能退出装备序列随着设计技术的发展和材料性能的提高，目前大口径机枪重量已经减轻到30千克以下，预计21世纪初有可能替代通用机枪。
大口径机枪弹发展已经有了长足的进步，现在的12.7毫米钨心穿甲弹可以对付各种轻型装甲车辆和直升机装甲，集穿甲、爆炸与燃烧于一身的多用途弹的性能则更高一筹。

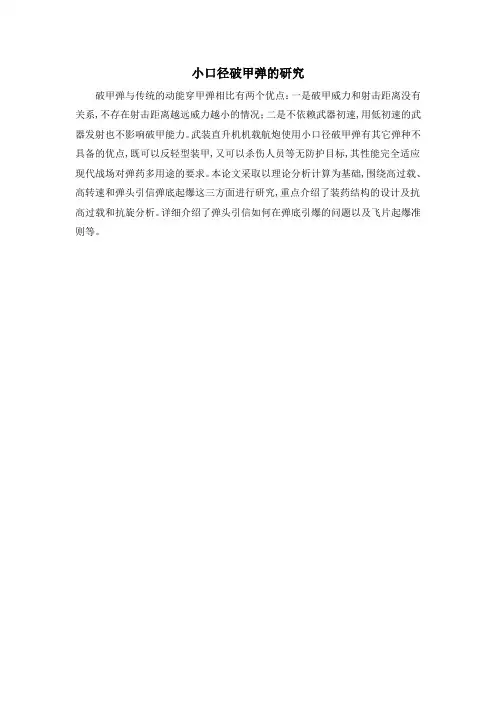

小口径破甲弹的研究
破甲弹与传统的动能穿甲弹相比有两个优点：一是破甲威力和射击距离没有关系,不存在射击距离越远威力越小的情况；二是不依赖武器初速,用低初速的武器发射也不影响破甲能力。
武装直升机机载航炮使用小口径破甲弹有其它弹种不具备的优点,既可以反轻型装甲,又可以杀伤人员等无防护目标,其性能完全适应现代战场对弹药多用途的要求。
本论文采取以理论分析计算为基础,围绕高过载、高转速和弹头引信弹底起爆这三方面进行研究,重点介绍了装药结构的设计及抗高过载和抗旋分析。
详细介绍了弹头引信如何在弹底引爆的问题以及飞片起爆准则等。

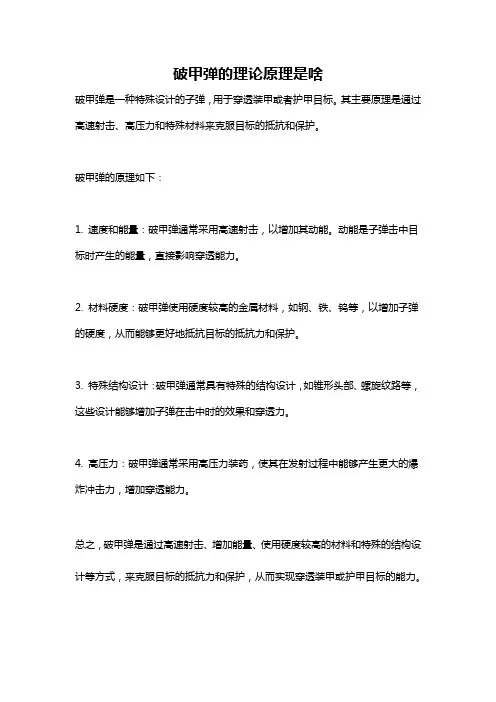

破甲弹的理论原理是啥
破甲弹是一种特殊设计的子弹，用于穿透装甲或者护甲目标。
其主要原理是通过高速射击、高压力和特殊材料来克服目标的抵抗和保护。
破甲弹的原理如下：
1. 速度和能量：破甲弹通常采用高速射击，以增加其动能。
动能是子弹击中目标时产生的能量，直接影响穿透能力。
2. 材料硬度：破甲弹使用硬度较高的金属材料，如钢、铁、钨等，以增加子弹的硬度，从而能够更好地抵抗目标的抵抗力和保护。
3. 特殊结构设计：破甲弹通常具有特殊的结构设计，如锥形头部、螺旋纹路等，这些设计能够增加子弹在击中时的效果和穿透力。
4. 高压力：破甲弹通常采用高压力装药，使其在发射过程中能够产生更大的爆炸冲击力，增加穿透能力。
总之，破甲弹是通过高速射击、增加能量、使用硬度较高的材料和特殊的结构设计等方式，来克服目标的抵抗力和保护，从而实现穿透装甲或护甲目标的能力。

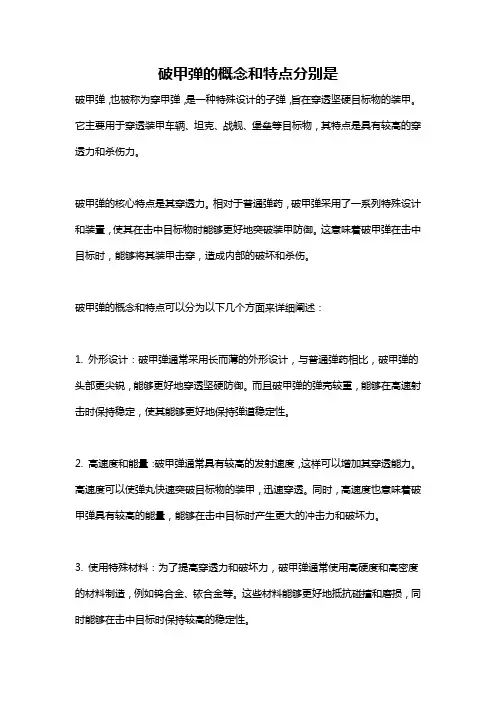

破甲弹的概念和特点分别是破甲弹，也被称为穿甲弹，是一种特殊设计的子弹，旨在穿透坚硬目标物的装甲。
它主要用于穿透装甲车辆、坦克、战舰、堡垒等目标物，其特点是具有较高的穿透力和杀伤力。
破甲弹的核心特点是其穿透力。
相对于普通弹药，破甲弹采用了一系列特殊设计和装置，使其在击中目标物时能够更好地突破装甲防御。
这意味着破甲弹在击中目标时，能够将其装甲击穿，造成内部的破坏和杀伤。
破甲弹的概念和特点可以分为以下几个方面来详细阐述：1. 外形设计：破甲弹通常采用长而薄的外形设计，与普通弹药相比，破甲弹的头部更尖锐，能够更好地穿透坚硬防御。
而且破甲弹的弹壳较重，能够在高速射击时保持稳定，使其能够更好地保持弹道稳定性。
2. 高速度和能量：破甲弹通常具有较高的发射速度，这样可以增加其穿透能力。
高速度可以使弹丸快速突破目标物的装甲，迅速穿透。
同时，高速度也意味着破甲弹具有较高的能量，能够在击中目标时产生更大的冲击力和破坏力。
3. 使用特殊材料：为了提高穿透力和破坏力，破甲弹通常使用高硬度和高密度的材料制造，例如钨合金、铱合金等。
这些材料能够更好地抵抗碰撞和磨损，同时能够在击中目标时保持较高的稳定性。
4. 爆炸装药：部分破甲弹还配备了爆炸装药，当弹头击中目标时，爆炸装药可以产生爆炸冲击波和碎片，进一步增加破坏力和杀伤范围。
这种破甲弹被称为高爆破甲弹，它能够在穿透目标后引爆，从而增加杀伤效果。
5. 冲击与穿透深度：破甲弹在击中目标时主要通过冲击力和穿透力来实现破坏。
冲击力能够使目标物内部的装甲和结构受到冲击而破裂，而穿透力则能够使破甲弹在击中时能够继续前进，穿透更深的层次。
破甲弹的冲击力和穿透力是设计和制造的重要参数，不同型号和用途的破甲弹会有不同的冲击力和穿透力。
6. 技术进步和创新：随着科学技术的不断进步和创新，破甲弹的设计和材料也在不断改进。
研发人员通过改进弹头形状、材料配比和内部结构等方面，提高了破甲弹的性能和效果。

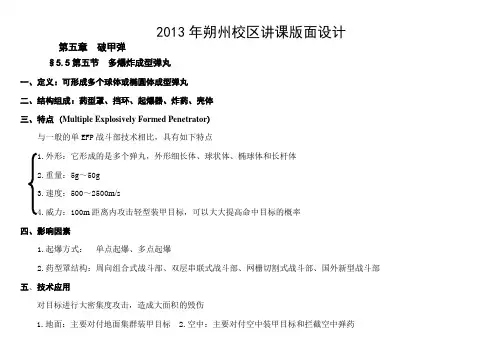

2013年朔州校区讲课版面设计第五章破甲弹
§5.5第五节多爆炸成型弹丸
一、定义：可形成多个球体或椭圆体成型弹丸
二、结构组成：药型罩、挡环、起爆器、炸药、壳体
三、特点 (Multiple Explosively Formed Penetrator)
与一般的单EFP战斗部技术相比，具有如下特点
1.外形：它形成的是多个弹丸，外形细长体、球状体、椭球体和长杆体
2.重量：5g～50g
3.速度：500～2500m/s
4.威力：100m距离内攻击轻型装甲目标，可以大大提高命中目标的概率
四、影响因素
1.起爆方式：单点起爆、多点起爆
2.药型罩结构：周向组合式战斗部、双层串联式战斗部、网栅切割式战斗部、国外新型战斗部
五、技术应用
对目标进行大密集度攻击，造成大面积的毁伤
1.地面：主要对付地面集群装甲目标
2.空中：主要对付空中装甲目标和拦截空中弹药。
灵巧弹药关键技术与新进展学习⼼得——爆炸成型弹丸破甲简述蔡⼦卓 弹药⼯程与爆炸技术 9171010F05061.1 破甲弹简述破甲弹是利⽤成型装药的聚能效应来完成作战任务的弹药。
这种弹药靠炸药爆炸释放的能量挤压药型罩，形成⼀束⾼速的⾦属射流来击穿装甲。
1.2 爆炸成型弹丸战⽃部简述聚能装药战⽃部中⼀般当药型罩的锥⾓⼤于90°时，在爆轰载荷下药型罩便不能形成正常的射流，⽽是形成⼀个短粗的⾼速侵彻体。
因此采⽤⼤锥⾓罩、球缺罩及回转双曲线罩等的聚能装药，在装药爆炸后，药型罩被爆炸载荷压垮、闭合形成⼀个⾼速杵体弹丸，称为爆炸成型弹丸（Explosively Fomed Projectile，EFP）。
1.3 EFP特点（1）炸⾼不敏感。
EFP可以在800-1000倍弹径距离上有效作⽤。
（2）反应装甲对其⼲扰⼩。
反应装甲反应盒爆炸后能切割掉普通破甲弹⼤部分射流。
⽽EFP由于长度短、弹径粗，反应盒对其⼲扰⼩。
（3）侵彻后效⼤。
EFP弹丸⼤部分禁图装甲⽬标内部，同时引起装甲崩落，产⽣⼤量有效毁伤破⽚。
2.1 末敏弹⼦弹药简述末敏弹武器系统综合应⽤了EFP技术、红外和毫⽶波探测技术以及信号处理技术，形成了⼀种将先进的敏感器技术和EFP技术引⽤于⼦母弹的新型弹药，把⼦母弹的⾯杀伤特点发展到攻击点⽬标，使之适⽤于间瞄射击，能有效攻击远距离⾃⾏⽕炮和其他装甲⽬标。
它利⽤常规⽕炮把母弹发射到⽬标区上空，时间引信作⽤抛出敏感⼦弹，敏感⼦弹在⼀定范围内搜索装甲⽬标。
当敏感⼦弹敏感到⽬标后，便引爆EFP战⽃部，摧毁装甲⽬标。
2.2 末敏弹⼦弹药的结构特点和作⽤原理末敏⼦弹由EFP战⽃部、复合敏感器系统、中央控制器、减速减旋与稳态扫描系统、⾃弹体、电源和电⼦引信组成。
当⼦弹以⼤着⾓下落时，毫⽶波雷达开始测距，当⼦弹与地⾯距离测定结果达到预定⾼度时，启动抛射装置，抛掉减速器，涡旋式旋转伞开始⼯作，带动⼦弹旋转。
在旋转下落过程中，中央控制器的⽕⼒决策处理器启动，完成对⽬标探测数据采集。
第六章破甲弹性能试验在研究聚能装药射流、杵体射流、EFP的形成机理及其对目标作用时，除进行理论分析、数值计算外，还要借助各种试验来分析研究所设计的装药是否达到预期目的，即是否满足战术、技术指标。
为研制破甲弹性能所进行的试验，一般分为两大类，一类是研制阶段所进行破甲参数试验，如射流速度分布测定、射流破甲深度与时间（L-t）、破甲速度与时间（u-t）曲线测定、杵体射流与EFP形态X光摄影试验等来考核成型装药结构设计是否合理正确；另一类试验是样品或成品装药性能试验，如静破甲试验、动破甲试验、旋转破甲试验、破甲后效试验等来考核整体是否最终满足战技指标要求。
本章中分7节来介绍破甲性能参数与威力性能试验。
§6–1 射流速度分布测定一、概述聚能装药小维角破甲弹引爆后所形成的金属射流，其各微元的速度是不相等的，一般都是头部速度高，尾部速度低，有速度梯度存在，并按一定规律分布。
计算或测定射流速度分布，亦即确定某时刻射流各微元的速度沿射流轴线方向分布规律（v–z）图，或确定各个时刻射流不同微元在空间分布情况（t–z）图。
在弹靶已确定的条件下，射流的侵彻效果（侵彻深度和各断面孔径）取决于射流的速度分布和质量分布。
侵彻深度在一定的弹靶关系条件下主要取决于射流的速度分布，因为速度梯度的存在，射流在运行过程中不断被拉伸变细，甚至发生颈缩或断裂，射流的伸长与断裂直接影响射流的侵彻能力。
因此，从研究射流的侵彻能力来讲，必须了解射流沿其长度的速度分布情况。
对射流形成过程进行实验研究或理论计算，其目的就是为了把装药结构与射流速度分布、质量分布联系起来，进而优化装药结构。
二、射流速度分布的研究方法射流速度分布的测定方法主要有拉断法和截割法，采用的仪器主要有脉冲x光摄影机、扫描高速摄影机、电子计时仪等。
采用截割法所测数据较准确，但工作量较大，需消耗一定量的弹药和靶材；采用拉断法可减少实验量，节省物资消耗，但必须具备价格昂贵的脉冲X光摄影设备。
一般情况下，“破甲弹”是指成型装药破甲弹，也称空心装药破甲弹或聚能装药破甲弹。
破甲弹和穿甲弹是击毁装甲目标的两种最有效的弹种，穿甲弹靠弹丸或弹芯的动能来击穿装甲，因此，只有高初速火炮才适于配用。
而破甲弹是靠成型装药的聚能效应压垮药型罩，形成一束高速金属射流来击穿装甲，不要求弹丸必须具有很高的弹着速度。
因而，破甲弹能够广泛应用在各种加农炮、无坐力炮、坦克炮以及反坦克火箭筒上。
另外，几乎所有的反坦克导弹都采用了成型装药破甲战斗部；在榴弹炮发射的子母弹(雷)中也普遍使用了成型装药破甲子弹(雷)；在工程爆破、石油勘探中，采用成型装药的聚能爆破、石油射孔也已得到广泛使用。
5.1 破甲弹作用原理破甲战斗部之所以能够击穿装甲，得益于带凹槽装药爆炸时的聚能效应。
具体地说，装药凹槽内衬有金属药型罩的装药爆炸时，产生的高温、高压爆轰产物迅速压垮金属药型罩，使其在轴线上闭合并形成能量密度更高的金属射流，从而侵彻直至穿透装甲。
5.1.1 聚能效应首先观察不同装药结构爆炸后对装甲的不同作用，如图5－1所示，在同一块靶板上安置了四个不同结构形式但外形尺寸相同的药柱。
当使用相同的电雷管对它们分别引爆时，将会观察到对靶板破坏效果的极大差异：圆柱形装药只在靶板上炸出了很浅的凹坑(图a)；带有锥形凹槽的装药炸出了较深的凹坑(图b)；锥形凹槽内衬有金属药型罩的装药，炸出了更深的洞(图c)；锥形凹槽内衬有金属药型罩且药型罩距靶板一定距离的装药却穿透靶板，形成了入口大出口小的喇叭形通孔(图d)。
由爆轰理论可知，一定形状的药柱爆炸时，必将产生高温、高压的爆轰产物，在瞬时爆轰条件下可以认为，这些产物将沿炸药表面的法线方向向外飞散，因而在不同方向上炸药爆炸能量也不相同。
这样，可以根据确定角平分线的方法确定作用在不同方向上的有效装药，如图5－2所示。
圆柱形装药作用在靶板方向上的有效装药仅仅是整个装药的很小部分，又由于药柱对靶板的作用面积较大(装药的底面积)，因而能量密度较小，其结果只能在靶板上炸出很浅的凹坑。
几种炮弹的区别一、穿甲弹SABOT主要依靠弹丸的动能穿透装甲摧毁目标的炮弹。
其特点为初速高，直射距离大，射击精度高。
穿甲弹素以强拱硬钻而著称，也就是俗话说的硬碰硬。
它主要靠弹丸命中目标时的大动能和本身的高强度击穿钢甲。
俗话说，“打铁先得自身硬”。
要击穿目标的装甲，没有一副硬朗的身子骨是不行的。
因此，穿甲弹的弹丸，都是用比坦克装甲硬得多的高密度合金钢、碳化钨等材料制成的。
穿甲弹个个都长着非常坚硬的脑袋壳（即弹头），是坦克、装甲车辆的死对头。
二、破甲弹又称空心装药破甲弹，是以聚能装药爆炸后形成的金属射流穿透装甲的炮弹。
也称聚能装药破甲弹，是反坦克的主要弹种之一。
主要配用于坦克炮、反坦克炮、无坐力炮等。
用于毁伤坦克等装甲目标和混凝土工事。
射流穿透装甲后，以剩余射流、装甲破片和爆轰产物毁伤人员和设备。
破甲弹的使用，加强了对坦克的威胁，其主要特点是靠装药本身的能量来穿甲的，故不受初速和射距的限制，是一种发展潜力较大的弹种。
三、碎甲弹碎甲弹（HESH）是通过塑性炸药在装甲板上爆炸产生冲击波，利用超压崩落坦克装甲内层碎片来杀伤车内人员和毁伤设备的。
碎甲弹最初是由英国人发明的，而且一直使用至今。
碎甲弹用来对付二战坦克的均质钢装甲比较有效。
它的另一个优点是可以作为普通高爆弹使用。
碎甲弹里面装的是塑性炸药，只要弹丸命中坦克，薄薄的弹壳在巨大的冲击力作用下变形或破碎，里面的塑性炸药像膏药一样紧紧粘贴在装甲表面，既不破碎，也不飞散。
在延时引信的作用下，粘贴在装甲外面的炸药爆炸，产生的冲击波以几百亿帕压力作用在装甲上，巨大的力传递到装甲内，犹如用锤子敲打墙壁，墙壁未穿透，背面的墙皮却一块快剥落一样，致使内壁落一块几千克重的的蝶形碎片和数十块小碎片。
这些碎片在坦克里四处飞溅，将乘员杀伤，设备击坏，外形完好的“乌龟壳”再也无法动弹。
严格意义上说，碎甲弹（HESH）与穿甲弹不同，它是通过塑性炸药在装甲板上爆炸产生冲击波，利用超压崩落坦克装甲内层碎片来杀伤车内人员和毁伤设备的。
