cad测量面积命令CAD测量面积命令概述：在计算机辅助设计（CAD）软件中，测量面积是一项常见的任务，特别是在工程和建筑行业。
CAD软件通常提供了各种测量面积的命令，用于轻松准确地计算图形或对象的面积。
本文将介绍一些常见的CAD测量面积命令，并提供使用这些命令的步骤和注意事项。
1. 测量面积命令的常见用途：测量面积命令在CAD软件中有着广泛的应用。
以下是CAD测量面积命令的一些常见用途：- 计算建筑物的总面积，包括楼层、房间和其他空间；- 测量地块的面积，用于土地开发和规划；- 在道路设计中测量道路和交叉口的面积；- 在水利工程中测量水域、池塘和水坝的面积；- 在农业中测量农田和作物的面积。
2. 常见的CAD测量面积命令：不同的CAD软件可能具有不同的测量面积命令，以下是一些常见的CAD测量面积命令的介绍：2.1. AREA命令：AREA命令是CAD软件中最常见的测量面积命令之一。
使用AREA 命令可以测量闭合多边形的面积。
以下是AREA命令的使用步骤：- 选择AREA命令（通常通过在命令行中输入“AREA”或通过工具栏和菜单中的相应按钮选择）；- 选择要测量的闭合多边形（例如，一个矩形或多边形）；- CAD软件将计算并显示所选多边形的面积。
2.2. MEASUREGEOM命令：MEASUREGEOM命令是一些CAD软件中提供的功能强大的测量面积命令之一。
它可以测量多边形和曲线的面积。
以下是MEASUREGEOM命令的使用步骤：- 选择MEASUREGEOM命令（通常通过在命令行中输入“MEASUREGEOM”或通过工具栏和菜单中的相应按钮选择）；- 选择要测量的多边形或曲线；- CAD软件将计算并显示所选对象的面积。
2.3. HATCH命令：HATCH命令是一些CAD软件中提供的用于填充闭合区域的功能。
虽然其主要用途是为图形添加填充模式，而不是计算面积，但HATCH命令的一些实现方式允许用户测量其填充的面积。
cad面积计算方法
CAD面积计算方法是指利用CAD软件对图形进行面积计算的技术
方法。
在设计、制图、建筑、土地测量等领域都有广泛的应用。
本文
将介绍几种常见的CAD面积计算方法。
一、快捷键计算
在使用CAD软件绘图时，可以使用Area命令来计算图形面积。
但是，使用频率高的用户可以通过设置快捷键来快速计算面积。
具体
操作为，在“选项”中打开“用户界面”选项卡，找到“键盘快捷键”一栏，将“测量”文件夹中的“ARea”命令添加至自定义快捷键中，
最后将快捷键设置为想要的快捷键即可。
使用时，选择计算的图形，
按下快捷键即可得到面积值。
二、通过工具栏计算
另一种计算CAD图形面积的方法是通过工具栏计算。
具体操作为，在CAD软件内的“工具栏”中，找到“测量几何量”选项卡，选择
“面积”命令，选取要计算的图形，会在命令栏中显示出面积值。
三、通过绘制命令计算
还有一种方法是通过CAD软件内置的命令进行绘制，在绘制的过
程中就可以得到面积值。
具体过程为：首先选择想要绘制的图形，然
后在“命令行”中输入对应的指令，如“rectangle”命令绘制矩形、“circle”命令绘制圆形等。
当绘制完成后，会在命令行中显示出面
积值。
总之，以上三种方法都是常见的CAD面积计算方法。
在实际操作中，可以结合自己的需要和工作习惯来选择合适的方法，并灵活运用。
正确、快速地计算图形面积，可提高绘图工作效率，减少工作时间和
成本。

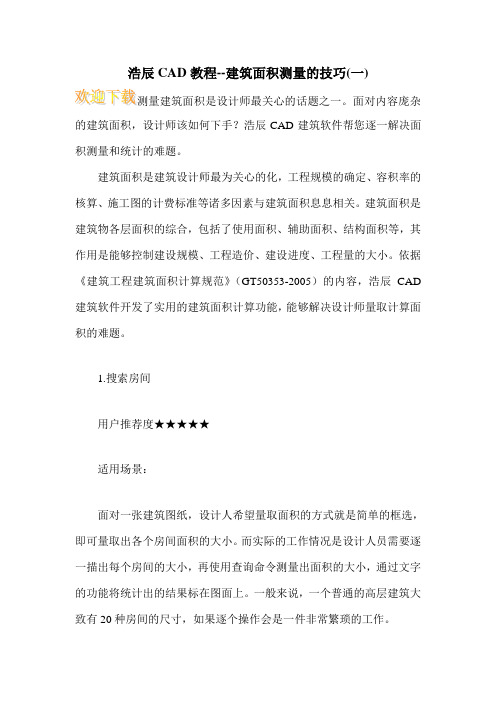

浩辰CAD教程--建筑面积测量的技巧(一)
的建筑面积，设计师该如何下手？浩辰CAD建筑软件帮您逐一解决面积测量和统计的难题。
建筑面积是建筑设计师最为关心的化，工程规模的确定、容积率的核算、施工图的计费标准等诸多因素与建筑面积息息相关。
建筑面积是建筑物各层面积的综合，包括了使用面积、辅助面积、结构面积等，其作用是能够控制建设规模、工程造价、建设进度、工程量的大小。
依据《建筑工程建筑面积计算规范》（GT50353-2005）的内容，浩辰CAD 建筑软件开发了实用的建筑面积计算功能，能够解决设计师量取计算面积的难题。
1.搜索房间
用户推荐度★★★★★
适用场景：
面对一张建筑图纸，设计人希望量取面积的方式就是简单的框选，即可量取出各个房间面积的大小。
而实际的工作情况是设计人员需要逐一描出每个房间的大小，再使用查询命令测量出面积的大小，通过文字的功能将统计出的结果标在图面上。
一般来说，一个普通的高层建筑大致有20种房间的尺寸，如果逐个操作会是一件非常繁琐的工作。
在CAD中如何计算建筑面积
我们知道CAD运用到了很多行业，那么大家知道在CAD中如何计算建筑面积吗?下面是店铺整理的在CAD中如何计算建筑面积的方法，希望能给大家解答。
在CAD中计算建筑面积的方法：
按照建筑面积计算规则，楼房主体部分面积全部计算。
快捷键命令【PL】，多段线延楼房主体绘制封闭的线。
楼房要有保温层，这个保温层是封闭的。
如下图：
其它部分，如阳台面积只能计算一半。
封闭的线绘制一半面积。
当然雨棚，空调板什么的不计算建筑面积。
细则看建筑面积规范。
上面的建筑是对称的，阳台也对称的，所以不用全部绘制，只要绘制一半的阳台就可以。
如下图：
全部绘制完成后，填充这些封闭的多段线，然后快捷键命令【AA】，测量填充面积。
或者使用【list】命令，在命令行看面积。
这个面积就是建筑面积。
在CAD里面，平方的单位是平方毫米，建筑面积是平方米，所以注意小数点相差6位，建筑面积取小数点后两位。
图示是552.39平方米。
如何使用CAD计算出房屋面积
在工作和生活中，我们经常要计算住房、办公室、厂房等地方的面积，而这些空间很多情况下，都是不规则形状，无法通过简单的计算得出，这时候，CAD就可以利用上了。
如下图所示，我们希望计算出右下方的办公区面积。
第一步，就是要用多线段将需要测量的空间圈起来，记住一定要用连续的线段，否则无法测量。
最好使用颜色比较明显，线宽比较宽的线形。
圈好后的效果如下：
第二步，输入命令Li，空格，选择刚刚画好的线框。
第三步，点击鼠标右键，会弹出一个计算弹窗
可以看到，面积已经被计算出来，是573平米。
值得注意的两点是：1、CAD图本身绘制的时候需要按照比例，而计算时，长度和面积的单位都是mm，如果遇到很大的面积计算时，需要注意与平米之间的转化。
cad面积怎么测量CAD面积怎么测量概述：计算机辅助设计（Computer-Aided Design，CAD）是现代工程和设计领域中广泛使用的技术。
在CAD中，测量图形的面积是一项关键任务。
无论是测量建筑物的面积、土地的面积，还是产品的面积，准确计算面积对于设计和规划都至关重要。
本文将介绍如何在CAD中测量面积的常用方法。
方法一：手动绘制闭合形状计算面积1. 在CAD软件中选择绘图工具（例如线条、弧线、多边形等）。
2. 使用所选工具在绘图区域中手动绘制封闭形状，这个形状可以是一个多边形、圆形或不规则形状。
3. 确保绘制的图形是封闭的，即每个边都连接起来形成一个闭合的形状。
4. 选中该形状，并在CAD软件的工具栏中找到计算面积的功能。
5. 点击计算面积的功能，并在弹出的对话框中查看测量结果。
方法二：使用CAD软件的测量工具1. 在CAD软件中打开绘制好的图形文件。
2. 在工具栏中找到测量工具（通常是一个直尺或一个测量标尺）。
3. 选择测量工具，并将其拖动到图形中的一个起始点。
4. 沿着图形的边缘拖动测量工具，直到覆盖完整的形状。
5. 观察测量工具的数值显示，以获取图形的面积测量结果。
方法三：使用CAD软件的面积测量命令1. 在CAD软件的工具栏中找到面积测量命令（通常是一个放大镜加上一个面积符号）。
2. 选中该命令，并在绘图区域中选择一个封闭的形状。
3. CAD软件将自动计算并显示该形状的面积。
方法四：使用CAD软件的批量测量功能1. 在CAD软件中打开绘制好的图形文件。
2. 在工具栏中找到批量测量功能（通常是一个放大镜加上一个尺子）。
3. 选择批量测量功能，并定义测量的区域。
4. CAD软件将根据定义的区域自动计算出所有形状的面积，并在侧边栏或测量结果窗口中显示出来。
注意事项：1. 在进行CAD面积测量时，确保所选图形是封闭的，以确保测量结果的准确性。
2. 在使用CAD软件的测量工具和命令时，可以利用软件提供的吸附和捕捉功能，以对齐边缘或角点来精确测量。
在CAD中如何计算建筑面积？怎么使用啊？
统计面积有三个方法:
1、用命令AA，按顺序点区域的每一个角点，最后可得面积。
缺点:不直观，是否漏点交点无法检查，无法精确测量弧形区域。
2、用命令PL沿地形外轮廓作一条封闭的PL线，选择该线，用LI 命令可显示周长、面积及角点坐标等信息。
缺点:要求对PL线有较高的编辑能力(针对复杂弧形区域)。
3、用BO命令，调出边界创建对话框，对象类型选多线段，鼠标左键点击区域内部任意位置，可自动生成与地形轮廓吻合的封闭PL线，选择该线，用丹缉陛狙桩缴标斜钵铆LI命令即可。
缺点:要求原始图形必须是封闭的，且图元不能太多，否则不能成功。
请根据实际情况选用上述方法，然后将统计的所有区域面积累加求和就可以了。
测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。
一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。
2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。
二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。
3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。
cad中面积测量的步骤（原创版）目录一、引言二、CAD 软件介绍三、CAD 中面积测量的步骤1.打开 CAD 绘图2.构建矩形3.测量面积a.点击测量工具b.选择面积c.依次点击测量图形的端点，并最终闭合4.查看面积和周长四、总结正文一、引言在计算机辅助设计（CAD）中，面积测量是一个常用的功能。
本文将介绍如何在 CAD 中测量面积的步骤。
二、CAD 软件介绍CAD（Computer Aided Design）是一种计算机辅助设计软件，可以用于绘制二维和三维图形、修改图形、添加注释等功能。
CAD 软件广泛应用于建筑、机械、电子等领域。
三、CAD 中面积测量的步骤1.打开 CAD 绘图首先，需要打开 CAD 软件，进入主界面。
在桌面上找到 CAD 软件图标，双击打开。
2.构建矩形接下来，需要绘制一个矩形。
在绘图区域中，输入“L”命令，然后按下空格键，接着输入矩形的长度和宽度，按下回车键。
3.测量面积a.点击测量工具在 CAD 软件的上方工具栏中，找到“测量”工具，点击并激活。
b.选择面积在弹出的下拉菜单中，选择“面积”选项。
c.依次点击测量图形的端点，并最终闭合将鼠标移动到矩形的一个端点，点击，然后依次点击矩形的其他端点，最后回到起点。
在点击过程中，所选区域会变成绿色。
4.查看面积和周长测量完成后，在弹出的对话框中，可以看到面积和周长的值。
四、总结在 CAD 中测量面积的步骤包括：打开 CAD 绘图，构建矩形，测量面积，查看面积和周长。
测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。
一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。
2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。
二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。
3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。
