二层交换机默认网关作用

交换机二三层转发原理交换机是计算机网络中的一种关键设备，它可以实现数据包的转发和交换。

交换机的转发原理分为二层和三层转发原理。

下面将分别介绍交换机二三层转发原理。

二层转发原理：交换机的二层转发原理主要包括MAC地址学习、转发表和广播处理。

1.MAC地址学习：二层转发主要依靠物理地址（MAC地址）进行转发，交换机通过学习网络中不同设备的MAC地址，建立一个MAC地址表。

当交换机收到一个数据包时，会提取数据包中的源MAC地址，并将其与交换机的MAC地址表进行比对。

如果表中已存在该源MAC地址，则说明该设备已经被学习过，交换机会更新该设备的端口信息；如果表中不存在该源MAC地址，则说明该设备是一个新设备，交换机会将该设备的MAC地址和端口信息添加到MAC 地址表中。

2.转发表：转发表主要记录了交换机中各端口上对应的MAC地址和相应的出端口信息。

当交换机收到一个数据包时，首先根据数据包中的目的MAC地址查询转发表，以确定该数据包需要发送到哪个端口。

如果转发表中存在该目的MAC地址，则交换机将数据包从该端口转发出去；如果转发表中不存在该目的MAC地址，则交换机将该数据包广播到所有其他端口。

3.广播处理：广播数据包是一种发送给网络中所有设备的数据包，交换机在接收到广播数据包后，会将该数据包转发到所有其他端口上，以保证所有设备都可以接收到广播信息。

三层转发原理：交换机的三层转发原理是基于IP地址进行转发，主要包括IP地址学习、路由表和网络分割。

1.IP地址学习：三层转发主要依靠逻辑地址（IP地址）进行转发，交换机通过学习网络中不同设备的IP地址，建立一个IP地址表。

当交换机收到一个数据包时，会提取数据包中的源IP地址，并将其与交换机的IP地址表进行比对。

如果表中已存在该源IP地址，则说明该设备已经被学习过，交换机会更新该设备的端口信息；如果表中不存在该源IP地址，则说明该设备是一个新设备，交换机会将该设备的IP地址和端口信息添加到IP地址表中。

二层交换机,三层交换机,路由器的工作原理在计算机网络中，二层交换机，三层交换机和路由器都是常用的网络设备。

它们在网络中扮演着重要的角色。

因此，了解它们的工作原理是非常有必要的。

1. 二层交换机的工作原理二层交换机是一种基于MAC地址的交换设备，工作在OSI模型的数据链路层。

它的主要作用是在局域网中转发数据包。

其工作原理如下：首先，当一个数据包到达二层交换机时，二层交换机会检查数据包中的MAC地址和它已知的MAC地址表中的条目进行匹配。

如果交换机没有找到匹配的目标MAC地址，它将对数据包进行广播。

这样，所有连接到交换机的设备都会收到这个数据包。

然后，当交换机找到匹配的MAC地址时，它将把数据包转发到该MAC地址所对应的端口。

如果交换机仍然无法找到MAC地址，则它将继续进行广播，直到目标设备响应为止。

这样，二层交换机就可以实现在局域网中的设备之间进行快速的数据交换。

2. 三层交换机的工作原理三层交换机是一种基于IP地址的交换设备，工作在OSI模型的网络层，除了具备二层交换机的基本功能外，还能实现路由功能。

其工作原理如下：首先，三层交换机与二层交换机一样，会检查数据包中的目标MAC地址。

但是，在检查完MAC地址之后，三层交换机还会检查数据包的目标IP地址。

如果交换机已经学习到了该IP地址对应的MAC地址，则会把数据包直接转发到所对应的端口。

其次，如果交换机还没有学习到这个IP地址，它将把数据包发送到它的默认网关。

默认网关是三层交换机的一个特殊端口，它连接到Internet或其他网络。

默认网关将负责将数据包转发到目标设备。

最后，如果三层交换机本身就是数据包要到达的目标设备，它将拦截数据包并将其传递给应用程序。

这样，三层交换机就可以实现快速的路由和转发功能。

3. 路由器的工作原理路由器是一种连接不同网络的设备，它能在不同的网络之间传递数据。

它是工作在OSI模型的网络层。

其工作原理如下：首先，当一个数据包到达路由器时，路由器将检查数据包中的目标IP地址，并根据其路由表来决定将它转发到哪个网络中。

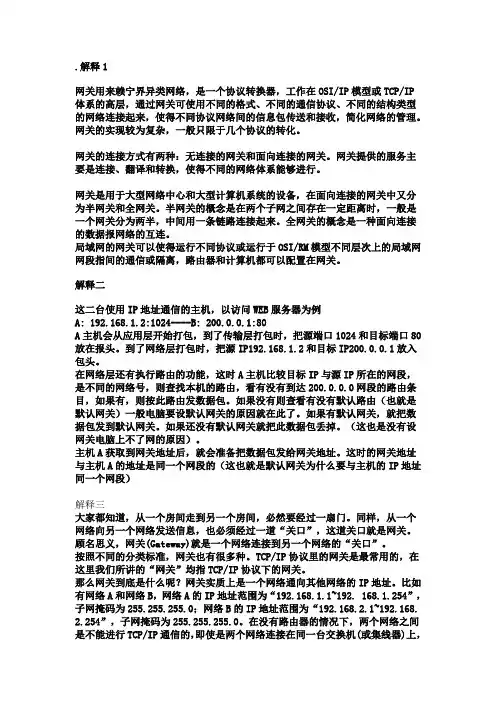

.解释1网关用来赖宁界异类网络，是一个协议转换器，工作在OSI/IP模型或TCP/IP体系的高层，通过网关可使用不同的格式、不同的通信协议、不同的结构类型的网络连接起来，使得不同协议网络间的信息包传送和接收，简化网络的管理。

网关的实现较为复杂，一般只限于几个协议的转化。

网关的连接方式有两种：无连接的网关和面向连接的网关。

网关提供的服务主要是连接、翻译和转换，使得不同的网络体系能够进行。

网关是用于大型网络中心和大型计算机系统的设备，在面向连接的网关中又分为半网关和全网关。

半网关的概念是在两个子网之间存在一定距离时，一般是一个网关分为两半，中间用一条链路连接起来。

全网关的概念是一种面向连接的数据报网络的互连。

局域网的网关可以使得运行不同协议或运行于OSI/RM模型不同层次上的局域网网段指间的通信或隔离，路由器和计算机都可以配置在网关。

解释二这二台使用IP地址通信的主机，以访问WEB服务器为例A: 192.168.1.2:1024----B: 200.0.0.1:80A主机会从应用层开始打包，到了传输层打包时，把源端口1024和目标端口80放在报头。

到了网络层打包时，把源IP192.168.1.2和目标IP200.0.0.1放入包头。

在网络层还有执行路由的功能，这时A主机比较目标IP与源IP所在的网段，是不同的网络号，则查找本机的路由，看有没有到达200.0.0.0网段的路由条目，如果有，则按此路由发数据包。

如果没有则查看有没有默认路由（也就是默认网关）一般电脑要设默认网关的原因就在此了。

如果有默认网关，就把数据包发到默认网关。

如果还没有默认网关就把此数据包丢掉。

（这也是没有设网关电脑上不了网的原因）。

主机A获取到网关地址后，就会准备把数据包发给网关地址。

这时的网关地址与主机A的地址是同一个网段的（这也就是默认网关为什么要与主机的IP地址同一个网段）解释三大家都知道，从一个房间走到另一个房间，必然要经过一扇门。

远程管理二层交换机Cisco二层交换机配置默认网有什么作用？例如：switch(config)#ip default-gateway 192.168.0.1如果你想要管理这台交换机，一般说来默认网关是不能缺少的，default-gateway 和管理ip联系紧密，而并非vlan间路由。

交换机如PC一样，若没有网关，在别的网段是不能访问到它的，即就无法跨网段对其进行管理。

为便于通过Telnet方式，远程登录到二层交换机，实现对交换机的远程配置和管理。

要利用Telnet方式登录连接到交换机，交换机就必须有一个IP地址，二层交换机的端口是无法设置IP地址，但由于交换机都默认有一个VLAN1接口，VLAN接口是可以设置IP地址的，因此，对于二层交换机，其管理地址，就是VLAN1接口的地址，其设置方法为：Switch#config tSwitch(config)#interface vlan 1Switch(config-if)#ip address 192.168.1.254 255.255.255.0Switch(config-if)#no shutdown二层交换机配置了管理IP地址后，在管理地址的同网段内，就可利用“Telnet 192.168.1.254”来登录连接到交换机了。

但若要跨网段去登录连接到另一个网段的二层交换机，则必须给二层交换机配置指定默认网关，双方的二层交换机都要配置指定默认网关地址。

配置指定交换机的默认网关地址使用ip default-gateway 命令，例如，若要将默认网关地址配置为192.168.1.1，则配置命令为：Switch(config)#ip default-gateway 192.168.1.1对于三层交换机，则不需要配置管理地址和默认网关地址，可使用三层交换机上的任何一个三层接口的IP地址来远程登录。

对于不同网络间的通信必须要设置一个转发数据报的地址，这个地址必须要配置到一个三层的接口，就是在电脑里设置的网关，设置了这个网关往往还需要设置路由的。

公司常用二层交换机配置手册————————————————————————————————作者: ————————————————————————————————日期:公司常用二层交换机配置手册及要点Wr by:Ｋennｙ-lｉn一＞．各常用英文术语及注释i）.ip addresｓ：iｐ地址,互联网协议地址.Ｓuｂnetmaｓk:子网掩码．Default gatewａｙ:默认网关.Dｅsktｏｐ:台式电脑，lapｔop：膝上电脑也称手提电脑.Hoｓtｎaｍe：主机名称.Routｅ：路由,转换的意思.Swｉｔch:交换机.HUＢ:集线器.Firewａll:防火墙．Vlan:二>.常用交换机配置.i)．瑞斯康达:ＲC2016S：默认串口值:38400默认用户名与密码:ａdmin/1２3４５6此交换机一般只配置VLＡＮ,IP地址，子网掩码,默认网关,ＳＮMＰ监控协议的sｙsｔem nａme、getｃｏmｍｕniｔｙ、seｔcommｕnitｙ(getcommuｎitｙ、ｓetcomｍunｉｔy为ｓlorｗiｎd常用的监控协议,一般为:pubｌiｃ\sicilｉａ,后者一般用于小区中心交换机。

)配置如下：Rc2016s>sｈow vlａn（查看现时交换机存在的vｌaｎRc２016s＞sｅt vｌan ＋1+２+3 3(创建或更改vｌan 3，将端口1、２、３绑定于vlan 3Rc2016ｓ>seｔvｌａｎ-1－2－3 3(更改vlan 3，将端口1、2、３从ｖlａn ３中删除例：本将一台交换机配置级联口为:１、2,ip:1０.33.１92.33，netmaｓk：255.255.２55．0Deｆault gatｅwaｙ:1０.3３.1９2．1如下:Rc201６ｓ>ｓet ｖlａn+1+2+3 3Rc201６ｓ>setｖｌan ＋1＋２+4 4(如此一直累加到1６口Rc2016s>set eth0 ｉp10.3３.1９２．33 nｅtmasｋ２5５.２５５．255.0ｇaｔｅｗay:10．３3.１９2.1(即可完成Rc２016s>ｓhow net(可查看ＩP相关信息备注：此类交换机与TCＬ：S4117MF，S2224F1，Ｓ2216F１配置命令相同，只不过其串口值为：9600,查看IP命令为:show eｔh0，且S2２２4F1，S２216F１不支持ＳNMP协议监控,但可做端口隔离。

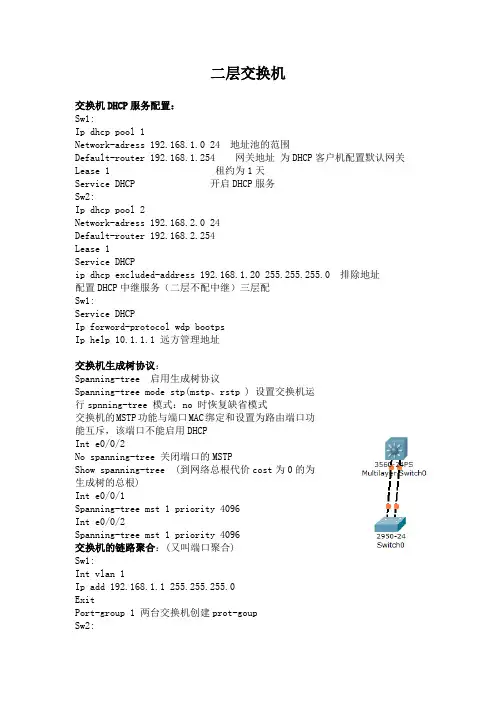

二层交换机交换机DHCP服务配置：Sw1:Ip dhcp pool 1Network-adress 192.168.1.0 24 地址池的范围Default-router 192.168.1.254 网关地址为DHCP客户机配置默认网关Lease 1 租约为1天Service DHCP 开启DHCP服务Sw2:Ip dhcp pool 2Network-adress 192.168.2.0 24Default-router 192.168.2.254Lease 1Service DHCPip dhcp excluded-address 192.168.1.20 255.255.255.0 排除地址配置DHCP中继服务（二层不配中继）三层配Sw1:Service DHCPIp forword-protocol wdp bootpsIp help 10.1.1.1 远方管理地址交换机生成树协议：Spanning-tree 启用生成树协议Spanning-tree mode stp(mstp、rstp ) 设置交换机运行spnning-tree 模式：no 时恢复缺省模式交换机的MSTP功能与端口MAC绑定和设置为路由端口功能互斥，该端口不能启用DHCPInt e0/0/2No spanning-tree 关闭端口的MSTPShow spanning-tree (到网络总根代价cost为0的为生成树的总根)Int e0/0/1Spanning-tree mst 1 priority 4096Int e0/0/2Spanning-tree mst 1 priority 4096交换机的链路聚合：(又叫端口聚合)Sw1:Int vlan 1Ip add 192.168.1.1 255.255.255.0ExitPort-group 1 两台交换机创建prot-goupSw2:Int vlan 1Ip add 192.168.1.2 255.255.255.0ExitPort-group 2Sw1:Int e 0/0/1-2Port-group 1 mode on :(手工生成链路聚合组)或者port-group 1 mode active（动态生成链路组合）ExitInt port-channel 1Sw2:Int e 0/0/3-4Port-group 2 mode on :(手工生成链路聚合组)或者port-group 2 mode passive（动态生成链路组合）ExitInt port-channel 2命令解析：port-group mode 将物理端口加入port channelInterface port-channel 进入端口配置模式交换机端口和MAC地址绑定：在电脑上ipconfig/all显示MAC地址Int vlan 1Ip add 192.168.1.1 255.255.255.0Int e0/0/1Switchport port-securitySwitchport prot-security mac-adress 00-a0-d1-d1-07-ff 缺省端口最大安全mac地址数为1在一个以太网口上静态捆绑多个MACSwitchport port-security maximum 4Switchport prot-security mac-adress…….Switchport prot-security mac-adress……Switchport prot-security mac-adress……使能端口的MAC地址绑定功能，动态学习MAC并转换Int e0/0/1Switchport port-securitySwitchport port-security lockSwitchport port-security convertMAC与IP绑定：Am enableInt e0/0/1Am mac-ip-pool 00-a0-d1-d1-07-ff 192.168.1.1 (电脑地址)Am的默认动作使deny，当am使用时候，am会拒绝所有的ip报文通过Int e0/0/2No am port给端口划分vlan :Int vlan 1 (vlan 1为交换机的管理地址)Ip add 192.168.1.0 255.255.255.0Ip default-gateway 192.168.1.254 (交换机的默认网关) Vlan 10Int e0/0/1Swtichport mode accessSwitchport access vlan 10Int e0/0/24Switchport mode trunkSwitchport trunk allowed vlan all登陆交换机网页界面：ip http server 开启http协议username admin privilege 15 password 0 admin设置密码： enable password 123清空配置重启：set default yeswritereload yesi。

交换机与路由器及其基本配置1.介绍在网络中，交换机与路由器是常见的网络设备，它们在数据包的传输和转发中起到重要作用。

本文档将详细介绍交换机和路由器的基本概念、功能、以及配置方法。

2.交换机基础知识2.1 交换机的定义与作用- 交换机是一种用于连接多台计算机的设备，它根据MAC地质将数据包从一个接口转发到另一个接口。

- 交换机可以提供局域网内部的高速通信，实现数据包的快速传输。

2.2 交换机的类型- 单层交换机：只能实现基本的数据转发功能。

- 二层交换机：具备基本的数据转发功能，同时支持一些高级特性如VLAN。

- 三层交换机：在二层交换机的基础上，加入了路由功能，能够实现不同网络之间的通信。

2.3 交换机的配置步骤1.进入交换机管理界面。

2.配置管理IP地质、子网掩码和默认网关。

3.配置VLAN。

4.配置端口的基本设置，如速率、双工模式等。

5.配置端口间的链路聚合。

6.配置交换机间的链路聚合。

3.路由器基础知识3.1 路由器的定义与作用- 路由器是一种用于连接不同网络的设备，能够根据IP地质将数据包从一个网络转发到另一个网络。

- 路由器可以实现不同网络之间的互联和通信。

3.2 路由器的类型- 边界路由器：用于连接公司内部网络与外部互联网。

- 核心路由器：用于转发大量的网络流量，连接不同的边界路由器。

- 分布式路由器：多台路由器共同组成一个路由器集群，提高路由处理性能。

3.3 路由器的配置步骤1.进入路由器管理界面。

2.配置管理IP地质、子网掩码和默认网关。

3.配置静态路由或动态路由协议。

4.配置NAT（Network Address Translation）实现多个内部IP地质与一个外部IP地质的映射。

5.配置访问控制列表（ACL）实现网络访问的控制。

附件：本文档所附的附件为交换机与路由器的基本配置示例。

法律名词及注释：1.MAC地质（Media Access Control Address）：用于标识网络设备的物理地质。

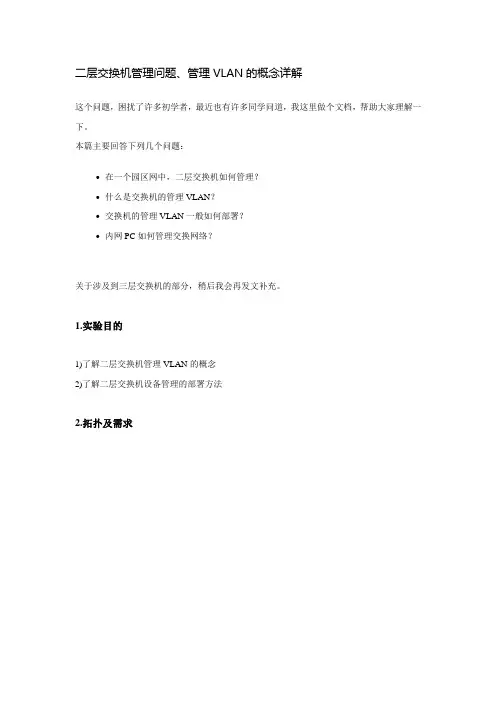

二层交换机管理问题、管理VLAN的概念详解这个问题，困扰了许多初学者，最近也有许多同学问道，我这里做个文档，帮助大家理解一下。

本篇主要回答下列几个问题：•在一个园区网中，二层交换机如何管理？•什么是交换机的管理VLAN？•交换机的管理VLAN一般如何部署？•内网PC如何管理交换网络？关于涉及到三层交换机的部分，稍后我会再发文补充。

1.实验目的1)了解二层交换机管理VLAN的概念2)了解二层交换机设备管理的部署方法2.拓扑及需求拓扑描述：这个环境虽然简单，但是初学者理解起来还是有一定的困难的。

交换机下联2台PC，并且连接一台路由器，路由器作为内网VLAN10、VLAN20用户的网关。

交换机增加一个VLAN255用于设备管理，设备本身的IP为192.168.255.1，网关在路由器上。

实验需求：1) 完成所有PC的配置2) 交换机创建VLAN10、VLAN20，这是用户VLAN，是设备直连的PC用户的VLAN3) 交换机创建VLAN255，这是本交换网络的管理VLAN，用于本交换机被管理，该VLAN 可以配置IP，地址为192.168.255.1，交换机的网关指向路由器4) 路由器F0/0口划分子接口，做单臂路由，承载VLAN10、VLAN20及VLAN255的流量5) 要求VLAN10、VLAN20之间的用户能够互访，同时只允许VLAN10的用户TELNET交换机进行设备的管理。

3.关键知识点这个实验中，涉及到的主要知识点有：VLAN的配置、单臂路由的概念及配置，同时还有一个，交换机的管理VLAN及设备管理。

我们知道，在一个园区网中，数量最多的设备，一般而言应该是交换机（二层及三层交换机），其中又以二层交换机的数量居多，二层交换机在典型的三层网络结构中处于“接入层”，主要的任务是为终端的PC和用户提供接入，同时划分VLAN隔离广播域，再者运行STP来提供二层的防环机制。

一个中小型的园区网，二层交换机的数量往往是上百台，这些设备在刚刚在客户现场被拆箱后，一般是由工程师现场用Console线缆一台台的调试的（不要惊讶，笔者的记录是一个下午的时间，个人完成近100台交换机的调试任务，当然，有集成商的兄弟帮忙安放设备、加点、贴标签，这就是做好脚本管理的优势）。

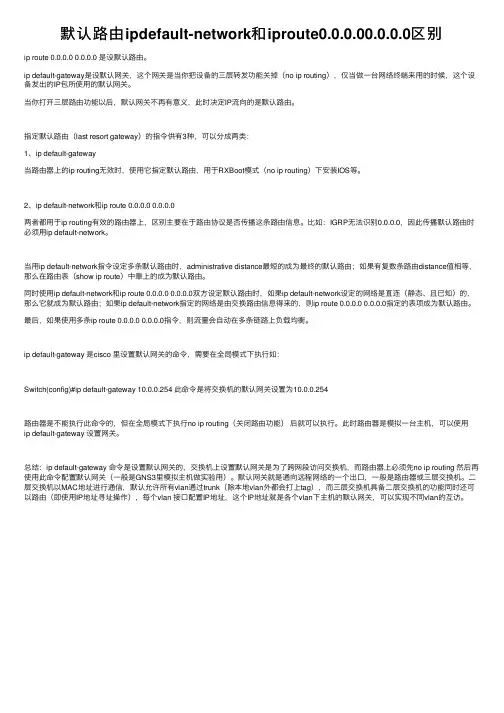

默认路由ipdefault-network和iproute0.0.0.00.0.0.0区别ip route 0.0.0.0 0.0.0.0 是设默认路由。

ip default-gateway是设默认⽹关，这个⽹关是当你把设备的三层转发功能关掉（no ip routing），仅当做⼀台⽹络终端来⽤的时候，这个设备发出的IP包所使⽤的默认⽹关。

当你打开三层路由功能以后，默认⽹关不再有意义，此时决定IP流向的是默认路由。

指定默认路由（last resort gateway）的指令供有3种，可以分成两类：1、ip default-gateway当路由器上的ip routing⽆效时，使⽤它指定默认路由，⽤于RXBoot模式（no ip routing）下安装IOS等。

2、ip default-network和ip route 0.0.0.0 0.0.0.0两者都⽤于ip routing有效的路由器上，区别主要在于路由协议是否传播这条路由信息。

⽐如：IGRP⽆法识别0.0.0.0，因此传播默认路由时必须⽤ip default-network。

当⽤ip default-network指令设定多条默认路由时，administrative distance最短的成为最终的默认路由；如果有复数条路由distance值相等，那么在路由表（show ip route）中靠上的成为默认路由。

同时使⽤ip default-network和ip route 0.0.0.0 0.0.0.0双⽅设定默认路由时，如果ip default-network设定的⽹络是直连（静态、且已知）的，那么它就成为默认路由；如果ip default-network指定的⽹络是由交换路由信息得来的，则ip route 0.0.0.0 0.0.0.0指定的表项成为默认路由。

最后，如果使⽤多条ip route 0.0.0.0 0.0.0.0指令，则流量会⾃动在多条链路上负载均衡。

任务1 交换机的初始化配置【项目情境】你是某公司的网络管理员，现在新买了一台二层交换机，需要安装在某个车间，要对其进行初台化配置，配置的内容包括：终端密码（控制台console口）、虚拟终端密码(远程登录密码)、用户特权密码、管理地址以及默认网关。

【项目目的】1.能对交换机进行初始化配置的拓扑搭建与正确连线。

2.能正确使用PC机的超级终端，会配置交换机名称与控制台密码。

3.会配置和验证交换机的远程登录密码。

4.会配置和验证交换机的特权密码(加密和非加密两种方式)。

5.会配置交换机的管理地址与默认网关。

6.会配置PC机的网卡地址与默认网关。

7.会保存配置命令、配置文件和提交作业。

【相关设备】二层交换机一台、PC机一台、交换机配置线1根、直连线1根。

【项目拓扑】【项目任务】1.先通过配置线进行网络拓扑搭建(如下图)，指定相关端口(console和RS232)并进行正确连线，并对交换机和PC机进行名称标注。

2.通过PC机的超级终端(开始→程序→附件→通讯→超级终端)进入交换机(如下图)，配置交换机名为SW2950。

3.设置交换机的控制台密码为123456。

退出到用户模式，退出超级终端，重新进入，验证控制台密码的有效性。

4.设置交换机的特权密码(非加密)为swpassword，特权密码(加密)为swsecret，注意两种密码同时设置时，加密的密码有效，非加密的变为无效。

退出到用户模式，再进入特权模式并验证特权密码的有效性。

5.配置交换机的管理IP为192.168.0.10/24，配置交换机的默认网关为192.168.0.254。

6.设置交换机的远程登录密码为abcdef。

7.配置PC1的IP为192.168.0.1/24，默认网关为192.168.0.2548.(1)如下图，删除配置线，用直连线对交换机和PC机连接，注意端口 (F0/1和网卡)的变化。

(2)在PC1上测试自己的地址和交换机地址的连通性(ping命令)，一定要调通。

实验二交换机的配置方式及基本命令的熟悉【实验目的】通过对交换机设备的几种配置手段、配置模式和基本配置命令的认识，获得交换机的基本使用能力。

【实验任务】1、认识交换机的的配置方式；2、按照给出的参考拓扑图构建逻辑拓扑图；3、按照给出的配置参数表配置各个设备；4、练习交换机的一些基本命令。

【实验背景】在前面的实验中我们已经接触了Cisco的路由器运行的Cisco互联网络操作系统（ISO，Internetwork Operating System），熟悉了Cisco ISO软件内置的命令行界面(CLI，command-line interface )。

同样，交换机可以通过一个菜单驱动程序的界面，或者通过命令行界面〔CLI〕，或者在交换机配置了IP地址后通过Telnet远程登录、web登录的方式对交换机来进行配置。

交换机除了可以通过Console端口与计算机直接连接外还可以通过交换机的普通端口进行连接。

如果是堆叠型的，也可以把几台交换机一起进行配置，因为实际上这个时候它们是一个整体，这时通过普通端口对交换机进行管理时，就不再使用超级终端了，而是以Telnet 虚拟终端或Web浏览器的方式实现与被管理交换机的通信。

前提是在本地配置方式中已为交换机配置好了IP地址，我们可通过IP地址与交换机进行通信，不过要注意，只有是网管型的交换机才具有这种管理功能。

实际上最常用的Catalyst交换机OS被称为Catalyst OS、Catos,其最大的特点是基于set命令。

但我们常用的是与路由器的IOS相类似的基于IOS的Catalyst OS。

下面简单介绍交换机的各种命今模式以及各种常用的命令。

表3.1 交换机的各种命令模式的访问方式、提示符、退出方法及其描述表3.2 常用的命令及其完成的任务【实验设备】Calalyst2950，运行终端仿真程序的PC、Console扁平线缆和相应的DB-9或DB-25适配器，直通线（本实验在packet tracer 5.3 环境下完成）【实验拓扑与参数配置】表3.3 配置参数表图3.1 参考拓扑图【实验步骤】步骤1 设计一个局域网，并按照所设计的拓扑图进行连接。

一、什么是网关？顾名思义，网关（Gateway）就是一个网络连接到另一个网络的“关口”。

按照不同的分类标准，网关也有很多种。

TCP/IP协议里的网关是最常用的，在这里我们所讲的“网关”均指TCP/IP协议下的网关。

那么网关到底是什么呢？网关实质上是一个网络通向其他网络的IP地址。

比如有网络A和网络B，网络A的IP地址范围为“192.168.1.1~192.168.1.254”，子网掩码为255.255.255.0；网络B的IP地址范围为“192.168.2.1~192.168.2.254”，子网掩码为255.255.255.0。

在没有路由器的情况下，两个网络之间是不能进行TCP/IP通信的，即使是两个网络连接在同一台交换机（或集线器）上，TCP/IP 协议也会根据子网掩码（255.255.255.0）判定两个网络中的主机处在不同的网络里。

而要实现这两个网络之间的通信，则必须通过网关。

如果网络A中的主机发现数据包的目的主机不在本地网络中，就把数据包转发给它自己的网关，再由网关转发给网络B的网关，网络B的网关再转发给网络B的某个主机。

网络B 向网络A转发数据包的过程也是如此，这里所指的网关就是我们所用的路由器。

所以说，只有设置好网关的IP地址，TCP/IP协议才能实现不同网络之间的相互通信。

那么这个IP地址是哪台机器的IP地址呢？网关的IP地址是具有路由功能的设备的IP地址，具有路由功能的设备有路由器、启用了路由协议的服务器（实质上相当于一台路由器）、代理服务器（也相当于一台路由器）。

二、什么是默认网关如果搞清了什么是网关，默认网关也就好理解了。

就好像一个房间可以有多扇门一样，一台主机可以有多个网关。

默认网关的意思是一台主机如果找不到可用的网关，就把数据包发给默认指定的网关，由这个网关来处理数据包。

现在主机使用的网关，一般指的是默认网关。

如何设置默认网关一台电脑的默认网关是不可以随随便便指定的，必须正确地指定，否则一台电脑就会将数据包发给不是网关的电脑，从而无法与其他网络的电脑通信。

实验二层交换机的基本配置及设置一、实验目的：学习用命令行方式配置交换机的基本方法。

二、实验环境：Catalyst 2960交换机2台；PC机3台。

三、实验工具：CCNA模拟器四、实验内容：练习1：(1) 按图2.1所示连接网络；(2) 配置交换机名字为S1；(3) 设置交换机的控制台口令为12345；(4) 设置交换机的远程登录口令为54321；(5) 设置交换机的特权口令为abcde，特权密码为edcba；(6) 配置交换机的管理IP为192.168.0.11/24；(7) 配置交换机的默认网关为192.168.0.1；(8) 配置PC1的IP地址为192.168.0.21/24，默认网关为192.168.0.1；(9) 配置PC2的IP地址为192.168.0.22/24，默认网关为192.168.0.1。

测试结果：(1) 注销会话，再重新登录交换机，验证控制台密码；(2) 由用户模式进入特权模式，验证特权密码；(3) 用show running-config命令查看配置信息；(4) 用ping命令检查PC1与PC2的连通性，以及PC机与交换机的连通性；(5) 保存配置文件，重启交换机，查看效果。

练习题2：图2.2按图2.2所示建立拓扑结构。

配置各交换机和PC机，检查它们之间能否通讯。

练习3：快捷键:1.Ctrl+A:把光标快速移动到整行的最开始2.Ctrl+E:把光标快速移动到整行的最末尾3.Esc+B:后退1个单词4.Ctrl+B:后退1个字符5.Esc+F:前进1个单词6.Ctrl+F:前进1个字符7.Ctrl+D:删除单独1个字符8.Backspace:删除单独1个字符9.Ctrl+R:重新显示1行10.Ctrl+U:擦除1整行11.Ctrl+W:删除1个单词12. Ctrl+Z从全局模式退出到特权模式13.Up arrow或者Ctrl+P:显示之前最后输入过的命令14.Down arrow或者Ctrl+N:显示之前刚刚输入过的命令配置enable口令以及主机名字，交换机中可以配置两种口令(一)使能口令（enable password），口令以明文显示(二)使能密码（enbale secret），口令以密文显示两者一般只需要配置其中一个，如果两者同时配置时，只有使能密码生效. Switch.> /*用户直行模式提示符Switch.>enable /*进入特权模式Switch.# /*特权模式提示符Switch.# config terminal /*进入配置模式Switch.(config)# /*配置模式提示符Switch.(config)# hostname Pconline /*设置主机名Pconline（全用自己名字的拼音）Pconline(config)# enable password pconline /*设置使能口令为pconline（全用自己名字的拼音）Pconline(config)# enable secret network /*设置使能密码为networkPconline(config)# line vty 0 15 /*设置虚拟终端线Pconline(config-line)# login /*设置登陆验证Pconline(config-line)# password skill /*设置虚拟终端登陆密码Pconline(config)#int vlan 1Pconline(config-interface)#ip address 192.168.0.11 255.255.255.0 //配置IP地址Pconline(config-interface)#no shutdownPconline(config)#ip default-gateway 192.168.0.1注意：默认情况下如果没有设置虚拟终端密码是无法从远端进行telnet的，远端进行telnet 时候会提示设置login密码。
