华为二层交换机基本配置命令有哪些华为二层交换机基本配置命令1、进入特权模式switch>(用户模式)进入特权模式enableswitch>enable按回车键Enterswitch#(特权模式)2、进入全局配置模式进入全局配置模式configureterminalswitch#configureterminal按回车键EnterSwitch(config)#(全局配置模式)3、交换机命名交换机命名hostnameCY3C_HTLZYQ_P6ZHSA(以CY3C_HTLZYQ_P6ZHSA为例)Switch(config)#hostnameCY3C_HTLZYQ_P6ZHSA按回车键Enter CY3C_HTLZYQ_P6ZHSA(config)#4、创建Vlan创建VlanCY3C_HTLZYQ_P6ZHSA(config)#Vlan+n(n代表Vlan编号正常范围2—1000)按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-vlan)#name+名字(给Vlan创建个名字)5、创建管理Vlan和管理IP地址创建管理Vlan和管理IP地址CY3C_HTLZYQ_P6ZHSA(config)#Vlan+nCY3C_HTLZYQ_P6ZHSA(config-vlan)#name+名字(根据自己想要的结果命名)按exit退出CY3C_HTLZYQ_P6ZHSA(config)#interfaceVlan+n(n代表Vlan编号正常范围2—1000)按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-if)#ipaddress+管理ip地址+子网掩码按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-if)#noshutdown(开启Vlan)6、设定此交换端口为trunk口设定此交换端口为trunk口CY3C_HTLZYQ_P6ZHSA(config)#interface+端口(比如F0/1)按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-if)#switchportmodetrunk(设定此交换端口为trunk即中继端口)按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-if)#noshutdown7、把端口划分到Vlan内把端口划分到Vlan内CY3C_HTLZYQ_P6ZHSA(config)#interface+端口【(比如F0/5)(把单个端口划分到Vlan内)】CY3C_HTLZYQ_P6ZHSA(config-if)#switchportmodeaccess(设定f0/1端口的接入类型为接入端口即accessports.)CY3C_HTLZYQ_P6ZHSA(config-if)#switchportaccessvlan+n((把此端口即接入端口划分到vlann中，n为vlan号)按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-if-range)#noshutdown或者CY3C_HTLZYQ_P6ZHSA(config)#interfacerange+端口【(比如FO/5-10)把多个端口同时划分到一个Vlan内】CY3C_HTLZYQ_P6ZHSA(config-if-range)#switchportmodeaccessCY3C_HTLZYQ_P6ZHSA(config-if-range)#switchportaccessVlan+n(n代表Vlan编号正常范围2—1000)按回车键EnterCY3C_HTLZYQ_P6ZHSA(config-if-range)#noshutdown8、配置交换机远程密码配置交换机远程密码CY3C_HTLZYQ_P6ZHSA(config)#linevty05CY3C_HTLZYQ_P6ZHSA(config-line)#passwordcisco(配置用户密码:cisco)CY3C_HTLZYQ_P6ZHSA(config-line)#loginCY3C_HTLZYQ_P6ZHSA#write(进行配置保存,避免交换机断电后配置消失)9、一些查看交换机的简单命令一些查看交换机的简单命令(1):showrun查看交换机配置信息(2):showVlan查看Vlan详细信息(3):showipinterfacebrief查看接口信息(4):showcdpnerghbors显示直连的相邻cisco设备及其详细信息(5):showcdpneighborsdetail显示ip地址和IOS版本和类型，并且包括showcdpneighbor命令的所有信息。
1.1 Quidway® S2300系列运营级接入交换机1.1.1 产品概述Quidway® S2300系列运营级接入交换机(以下简称S2300) 是华为公司为满足以太网多业务承载需要、面向精品城域网和企业网而推出的新一代运营级以太网接入交换机，适应各种以太接入场景。
S2300基于新一代高性能硬件和华为公司统一的VRP®（Versatile Routing Platform）软件，可为用户提供丰富灵活的业务特性，有效地提高产品可运营、可管理和业务扩展能力，具备优异的防雷能力和安全特性，支持强大的ACL功能，支持QINQ，支持1：1和N：1 VLAN 交换功能，满足VLAN灵活部署的需求。
S2300为盒式产品设备，机箱高度为1U，从特性上划分SI和EI两个产品版本，包括：S2309TP-SI/EI、S2318TP-SI/EI、S2326TP-SI/EI、S2352P-EI。
1.1.2 产品外观S2309TP-SI/EIS2318TP-SI/EIS2326TP-SI/EIS2352P-EI2309TP-EI：8个10/100Base-T，1个10/100/1000Base-T与100/1000Base-X SFP COMBO，分交流供电和直流供电两种机型；2309TP-SI：8个10/100Base-T，1个10/100Base-T与1个100Base-X SFP COMBO，交流供电；2318TP-EI：16个10/100Base-T，2个10/100/1000Base-T与2个100/1000Base-X SFP COMBO, 分交流供电和直流供电两种机型；2318TP-SI：16个10/100Base-T，2个10/100Base-T与2个100Base-X SFP COMBO，交流供电；2326TP-EI：24个10/100Base-T，2个10/100/1000Base-T与2个100/1000Base-X SFP COMBO，分交流供电和直流供电两种机型；2326TP-SI：24个10/100Base-T，2个10/100Base-T与2个100Base-X SFP COMBO，交流供电；2352P-EI：48个10/100Base-T，2个100/1000Base-X SFP，2个1000Base-X SFP 分交流供电和直流供电两种机型。

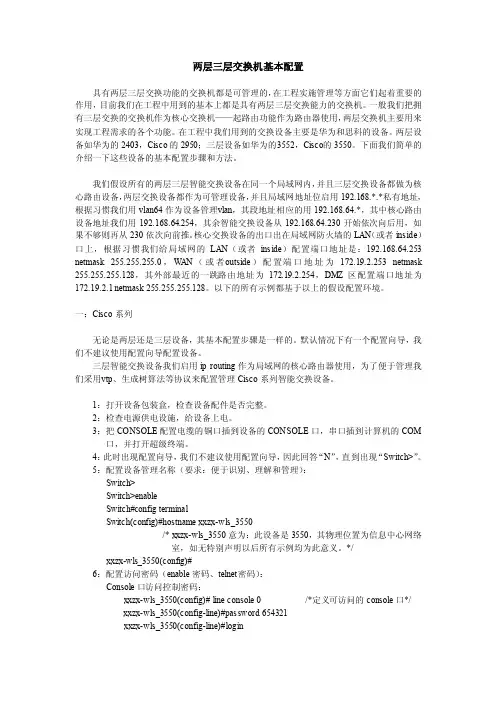

两层三层交换机基本配置具有两层三层交换功能的交换机都是可管理的，在工程实施管理等方面它们起着重要的作用，目前我们在工程中用到的基本上都是具有两层三层交换能力的交换机。
一般我们把拥有三层交换的交换机作为核心交换机——起路由功能作为路由器使用，两层交换机主要用来实现工程需求的各个功能。
在工程中我们用到的交换设备主要是华为和思科的设备。
两层设备如华为的2403，Cisco的2950；三层设备如华为的3552，Cisco的3550。
下面我们简单的介绍一下这些设备的基本配置步骤和方法。
我们假设所有的两层三层智能交换设备在同一个局域网内，并且三层交换设备都做为核心路由设备，两层交换设备都作为可管理设备，并且局域网地址位启用192.168.*.*私有地址，根据习惯我们用vla n64作为设备管理v lan，其段地址相应的用192.168.64.*，其中核心路由设备地址我们用192.168.64.254，其余智能交换设备从192.168.64.230开始依次向后用，如果不够则再从230依次向前推。
核心交换设备的出口出在局域网防火墙的LA N（或者inside）口上，根据习惯我们给局域网的LAN（或者inside）配置端口地址是：192.168.64.253 netmask 255.255.255.0，W AN（或者o utside）配置端口地址为172.19.2.253 net mask 255.255.255.128，其外部最近的一跳路由地址为172.19.2.254，DMZ区配置端口地址为172.19.2.1 n etmask 255.255.255.128。
以下的所有示例都基于以上的假设配置环境。
一：Ci sco系列无论是两层还是三层设备，其基本配置步骤是一样的。
华为交换机超详细配置交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。
如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。
此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。
S交换机（二层）与AR路由器对接上网示例（PPPoE拨号+静态IP双链路负载分担）组网需求如下图所示，接入交换机是二层交换机，AR的LAN口FE1连接接入交换机。
PC1和PC2分别属于VLAN 2和VLAN 3，通过接入交换机接入AR，AR作为PC1和PC2的网关。
实现通过PPPoE拨号和静态IP双上行接入Internet，链路1和链路2的出口路由采用等价默认路由进行负载分担。
内网VLAN 2的网段为192.168.2.0/24，VLAN 3的网段为192.168.3.0/24。
运营商1分配的PPPoE用户名为user1，密码为huawei123。
运营商2分配的接口IP为200.200.1.2，子网掩码为255.255.255.248，网关IP为200.200.1.1。
配置思路•配置接入交换机，基于接口划分VLAN，实现二层互通。
•配置AR，基于接口划分VLAN，对VLANIF接口配置IP并启用DHCP功能，实现三层互通并为用户自动分配IP。
•配置AR的上网功能。
操作步骤一、配置接入交换机<JR> system-view //先从用户视图切换到系统视图再进行配置[JR] vlan batch 2 3 //创建VLAN 2和VLAN 3[JR] interface gigabitethernet 0/0/1[JR-GigabitEthernet0/0/1] port link-type access //将与PC相连接口的类型设置为access[JR-GigabitEthernet0/0/1] port default vlan 2 //将接口划分到VLAN 2[JR-GigabitEthernet0/0/1] quit[JR] interface gigabitethernet 0/0/2[JR-GigabitEthernet0/0/2] port link-type access[JR-GigabitEthernet0/0/2] port default vlan 3 //将接口划分到VLAN 3[JR-GigabitEthernet0/0/2] quit[JR] interface gigabitethernet 0/0/24[JR-GigabitEthernet0/0/24] port link-type trunk //将与AR相连接口的类型设置为trunk[JR-GigabitEthernet0/0/24] port trunk allow-pass vlan 2 3 //透传VLAN 2和VLAN 3[JR-GigabitEthernet0/0/24] return二、配置AR1. LAN侧配置（适用于带以太LAN口的AR）（1）为LAN口划分VLAN<AR> system-view //先从用户视图切换到系统视图再进行配置[AR] vlan batch 2 3 //创建VLAN 2和VLAN 3[AR] interface ethernet 0/0/1[AR-Ethernet0/0/1] port link-type trunk //将与接入交换机相连接口的类型设置为trunk[AR-Ethernet0/0/1] port trunk allow-pass vlan 2 3 //透传VLAN 2和VLAN 3[AR-Ethernet0/0/1] quit（2）配置VLANIF接口和DHCP服务器[AR] dhcp enable //打开DHCP总开关[AR] interface vlanif 2 //创建VLANIF2接口[AR-Vlanif2] ip address 192.168.2.1 255.255.255.0//配置IP地址，此IP地址是VLAN 2用户的网关地址[AR-Vlanif2] dhcp select interface//启用接口地址池方式的DHCP服务器功能[AR-Vlanif2] dhcp server dns-list 114.114.114.114 //配置DNS服务器为公共的DNS（114.114.114.114）[AR-Vlanif2] quit[AR] interface vlanif 3 //创建VLANIF3接口[AR-Vlanif3] ip address 192.168.3.1 255.255.255.0//配置IP地址，此IP地址是VLAN 3用户的网关地址[AR-Vlanif3] dhcp select interface[AR-Vlanif3] dhcp server dns-lis t 114.114.114.114[AR-Vlanif3] quit2. WAN侧配置（1）配置PPPoE拨号接口[AR] interface dialer 1//创建并进入Dialer 接口[AR-Dialer1] dialer user abc //使能共享DCC功能[AR-Dialer1] dialer bundle 1[AR-Dialer1] dialer number 1 autodial //配置拨号失败时将dialer接口状态转换为Down说明：为匹配服务器端配置的CHAP或PAP两种不同认证方式，下面同时配置CHAP和PAP两种认证方式的用户名和密码[AR-Dialer1] ppp chap user user1//配置CHAP认证方式的用户名[AR-Dialer1] ppp chap password cipher huawei123//配置CHAP认证方式的密码[AR-Dialer1] ppp pap local-user user1 password cipher huawei123//配置PAP认证方式的用户名和密码[AR-Dialer1] tcp adjust-mss 1200 //配置接口的TCP 最大报文段长度为1200字节[AR-Dialer1] ip address ppp-negotiate[AR-Dialer1] ppp ipcp dns admit-any[AR-Dialer1] quit[AR] interface gigabitethernet 0/0/1 //进入WAN口（GE1）建立PPPoE会话[AR-GigabitEthernet0/0/1]pppoe-client dial-bundle-number1//dial-bundle-number编号需要和dialer bundle编号一致[AR-GigabitEthernet0/0/1] quit（2）配置静态IP接口[AR] interface gigabitethernet 0/0/0 //对GE0口配置运营商2分配的IP和子网掩码[AR-GigabitEthernet0/0/0] ip address 200.200.1.2 255.255.255.248[AR-GigabitEthernet0/0/0] quit（3）配置等价默认路由（基于源IP地址进行负载分担）[AR] ip route-static 0.0.0.0 0.0.0.0dialer 1[AR] ip route-static 0.0.0.0 0.0.0.0 200.200.1.1 //配置运营商2分配的网关IP[AR] ip load-balance hash src-ip（4）配置NAT功能[AR] acl number 3000[AR-acl-adv-3000] rule permit ip[AR-acl-adv-3000] quit[AR] interface dialer 1[AR-Dialer1] nat outbound 3000 //拨号接口启用NAT 功能[AR-Dialer1] quit[AR] interface gigabitethernet 0/0/0[AR-GigabitEthernet0/0/0] nat outbound 3000 //静态IP接口启用NAT功能[AR-GigabitEthernet0/0/0] return。

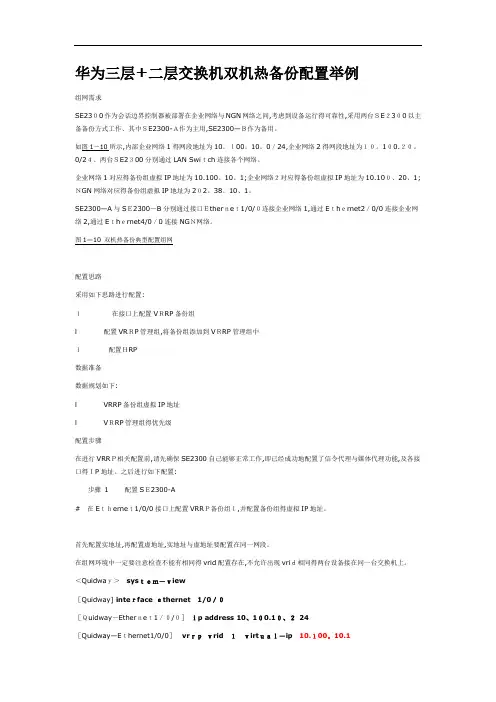

华为三层+二层交换机双机热备份配置举例组网需求SE23０0作为会话边界控制器被部署在企业网络与NGN网络之间,考虑到设备运行得可靠性,采用两台ＳE２3０0以主备备份方式工作、其中ＳE2300-Ａ作为主用,SE2300—Ｂ作为备用。
如图1－10所示,内部企业网络1得网段地址为10。
１00。
10。
0／24,企业网络2得网段地址为１０。
1０0.２０。
0/2４、两台ＳE2３00分别通过LAN Swiｔch连接各个网络。
企业网络1对应得备份组虚拟IP地址为10.100。
10。
1;企业网络２对应得备份组虚拟IP地址为10.10０、20、1;ＮGN网络对应得备份组虚拟IP地址为2０2。
38。
10、1。
SE2300—A与SＥ2300－B分别通过接口Ｅtherｎeｔ1/0/０连接企业网络1,通过Eｔhｅrnet2／0/0连接企业网络2,通过Eｔhｅrnet4/0／0连接NGＮ网络。
图1—10 双机热备份典型配置组网配置思路采用如下思路进行配置:ｌ在接口上配置VＲRP备份组l 配置VRＲP管理组,将备份组添加到VＲRP管理组中ｌ配置ＨRP数据准备数据规划如下:l VRRP备份组虚拟IP地址l VＲRP管理组得优先级配置步骤在进行VRRＰ相关配置前,请先确保SE2300自己能够正常工作,即已经成功地配置了信令代理与媒体代理功能,及各接口得ＩP地址。
之后进行如下配置:步骤1 配置SＥ2300-A#在Eｔｈerneｔ1/0/0接口上配置VRRＰ备份组１,并配置备份组得虚拟IP地址。
首先配置实地址,再配置虚地址,实地址与虚地址要配置在同一网段。
在组网环境中一定要注意检查不能有相同得vrid配置存在,不允许出现vriｄ相同得两台设备接在同一台交换机上。
＜Quidwaｙ＞sysｔｅｍ－ｖiew［Quidway] inteｒface ｅthernet1/0／０［Ｑuidway－Etherｎeｔ1／０/０］ｉp address 10、1０0.1０、２24［Quidway—Eｔhernet1/0/0］vrｒｐｖrid１ｖirtｕａｌ－ip10.１00。

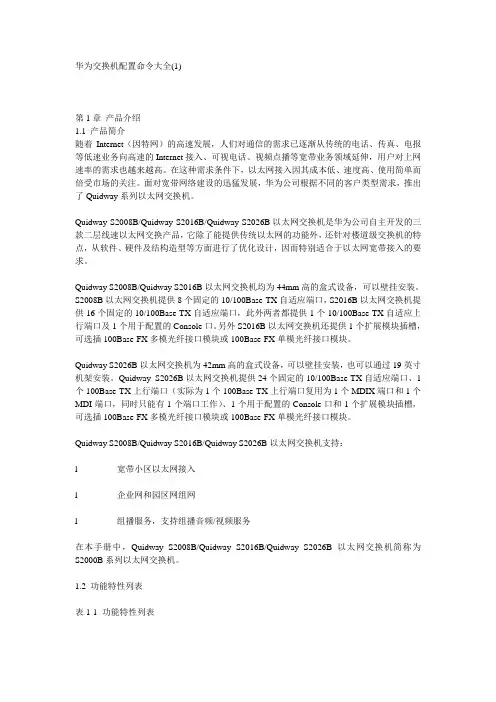

华为交换机配置命令大全(1)第1章产品介绍1.1 产品简介随着Internet（因特网）的高速发展，人们对通信的需求已逐渐从传统的电话、传真、电报等低速业务向高速的Internet接入、可视电话、视频点播等宽带业务领域延伸，用户对上网速率的需求也越来越高。
在这种需求条件下，以太网接入因其成本低、速度高、使用简单而倍受市场的关注。
面对宽带网络建设的迅猛发展，华为公司根据不同的客户类型需求，推出了Quidway系列以太网交换机。
Quidway S2008B/Quidway S2016B/Quidway S2026B以太网交换机是华为公司自主开发的三款二层线速以太网交换产品，它除了能提供传统以太网的功能外，还针对楼道级交换机的特点，从软件、硬件及结构造型等方面进行了优化设计，因而特别适合于以太网宽带接入的要求。
Quidway S2008B/Quidway S2016B以太网交换机均为44mm高的盒式设备，可以壁挂安装。
S2008B以太网交换机提供8个固定的10/100Base-TX自适应端口，S2016B以太网交换机提供16个固定的10/100Base-TX自适应端口，此外两者都提供1个10/100Base-TX自适应上行端口及1个用于配置的Console口。
另外S2016B以太网交换机还提供1个扩展模块插槽，可选插100Base-FX多模光纤接口模块或100Base-FX单模光纤接口模块。
Quidway S2026B以太网交换机为42mm高的盒式设备，可以壁挂安装，也可以通过19英寸机架安装。
Quidway S2026B以太网交换机提供24个固定的10/100Base-TX自适应端口、1个100Base-TX上行端口（实际为1个100Base-TX上行端口复用为1个MDIX端口和1个MDI端口，同时只能有1个端口工作）、1个用于配置的Console口和1个扩展模块插槽，可选插100Base-FX多模光纤接口模块或100Base-FX单模光纤接口模块。
