化工设计复习题化工设计复习题化工设计是化学工程专业的核心课程之一，它涵盖了化学工程的基本理论和技术应用。

在学习化工设计时，复习题是非常重要的辅助工具，可以帮助我们巩固知识，提高解决问题的能力。

下面，我将列举一些典型的化工设计复习题，并分析解答方法。

1. 一个反应器的容积为1000L，反应物A和B按照化学计量比1:2进料，反应生成产物C和D，生成物C和D的摩尔比为3:1。

已知反应物A的进料速率为1mol/min，求反应物B的进料速率和反应速率常数。

解答：首先，根据化学计量比，反应生成1mol的C需要2mol的B，生成1mol的D需要1mol的B。

因此，反应生成的C和D的摩尔比为2:1。

已知反应生成的C和D的摩尔比为3:1，可以得知生成的C和D的总摩尔数为4mol。

由此可知，生成的C和D的摩尔数分别为(4/5)*3=2.4mol和(4/5)*1=0.8mol。

进一步计算，反应物A的进料速率为1mol/min，根据化学计量比，反应物B的进料速率为2mol/min。

反应速率常数可通过反应速率公式计算，反应速率常数=k*[A]*[B]，其中[A]和[B]分别为反应物A和B的浓度。

已知反应物A的进料速率为1mol/min，反应器容积为1000L，因此反应物A的浓度为1/1000mol/L。

反应物B的进料速率为2mol/min，反应器容积为1000L，因此反应物B的浓度为2/1000mol/L。

代入反应速率公式，可以求得反应速率常数。

2. 一台蒸馏塔用于分离甲醇和乙醇的混合物。

已知进料混合物的摩尔分数为0.4的甲醇和0.6的乙醇，要求分离后甲醇的纯度为0.95，乙醇的纯度为0.9。

请计算蒸馏塔的理论板数。

解答：蒸馏塔的理论板数可以通过McCabe-Thiele图解法来计算。

首先，根据进料混合物的摩尔分数，可以计算出甲醇和乙醇的摩尔流量。

假设进料总摩尔流量为100mol/min，则甲醇的摩尔流量为0.4*100=40mol/min，乙醇的摩尔流量为0.6*100=60mol/min。

化工设计复习题答案填空题：1.根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。

2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。

3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。

4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。

5.在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔R—反应器V—容器机运设备P—泵E—换热器塔F—容器6.在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。

7.在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb 。

8.在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。

9.工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。

10.工程设计中的种类主要有三段设计、二段设计和一段设计。

11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。

12.在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。

13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。

14.易燃物品的自燃点随压力增加而降低。

15.工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。

16.在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。

17.在厂房建筑物的视图中，凡未被剖切的墙、梁、柱、楼板等结构的轮廓，用细实线画出；而被剖切后的剖面结构轮廓，用粗实线画出。

期末复习题及答案-化工设计概论___（北京）远程教育学院化工设计概论期末复题一、给出下面概念和术语的定义1.热：指物体内部的能量，是由于分子、原子、离子等微观粒子的运动而产生的。

2.活塞流型反应器：是一种常见的化学反应器，其反应物在活塞的作用下进行反应。

3.管件：是指在管道系统中连接、支撑和控制流体流动的元件。

4.分离过程：是指将混合物中的不同组分分离出来的过程。

5.温-焓图(T-H)：是一种描述物质热力学性质的图表，横轴表示温度，纵轴表示焓。

6.固定床反应器：是一种化学反应器，反应物在固定的催化剂床上进行反应。

7.聚式流态化：是指在流化床反应器中，通过加入聚合物来增加固体颗粒的聚集度，从而改善反应器的性能。

8.传质分离过程（平衡分离过程）：是指在混合物中，由于不同组分的分子间相互作用力不同，导致它们在一定条件下达到平衡时，可以分离出来的过程。

9.工艺流程示意图：是指将化工生产过程中的各个步骤以图形化的方式表示出来，以便更好地理解和掌握整个过程。

10.连续过程：是指化工生产过程中，原料和产品以连续的方式流动，不断地进行生产。

11.中间反应：是指在化学反应过程中，生成的中间产物进一步参与反应，最终生成最终产物的过程。

12.速率控制分离过程：是指在分离过程中，分离速率由物质传质速率控制的过程。

13.逆流反应器：是一种化学反应器，反应物和产物在反应器中以相反的方向流动。

14.分离因子：是指在分离过程中，不同组分之间的分离程度。

15.化工过程：是指将原料经过一系列化学反应和分离过程，最终得到产品的过程。

16.间歇过程：是指化工生产过程中，原料和产品不是连续的流动，而是分批进行生产。

17.工艺过程阶段：是指化工生产过程中，不同的步骤所处的不同阶段。

18.夹点：是指在物料平衡计算中，两个物料流的交点。

19.化学反应路线：是指在化学反应过程中，原料和产物之间的化学反应路径。

20.流化床反应器：是一种化学反应器，反应物在流化床中进行反应。

精品文档《化工设计》期末考试卷（A）1. 化工厂按生产方式可分为连续操作和间歇操作，一般大、中型化工厂多是前者。

2. 新技术开发过程中有几个重要的环节，即概念设计、中试设计和基础设计等，这类设计主要由研究单位的工程开发部门负责进行。

3. 流程设计一般由浅入深，根据先后程序大体上可分为流程框图、流程示意图、流程草图和工艺流程图等四种。

4. 化工设备从设计角度可分为两类：标准设备和非标准设备。

19*2 和 5. 管壳式换热器管子的直径：碳钢与合金钢为?和；不锈钢为???19*225*2.5。

管子一般按正三角形25*2或正方形的形式排列。

、图说明书初步设计的最终成果主要包括：6.概算书纸、和附表等。

绝对压力7. 真空度是衡量真空泵性能的主要技术参数之一，可以用真空度表示。

或者 8. 取样流程有直接取样流程和压差式取样流程。

压差式取样流程又有流程和压差式非循环压差式循环流程。

9. 化工管路设计包括管路计算和管路分布设计两大部分。

10. 管道的地下敷设可以分为直接挖地铺设和管沟建设两种。

11. 在化工设计过程中，化工工艺专业人员给设备设计人员提供的设计设备条件单应包括设备简图、技术性指标、管口表。

精品文档．精品文档二、简述题〖共计10分〗1. 在工程设计中化工工艺专业的主要设计内容有哪些？〖7分〗物料衡算和能量衡算物料流程图工艺管道及仪表流程图工艺设备设计设备布置图管道布置图材料统计3. 化工设计中主要的非工艺专业设计有哪些？〖3分〗土建设计设备设计电气设计自控设计给水排水设计采暖通风设计三、计算题〖共计20分〗1. 一种废酸，组成为23％(质量分数)HNO，57％HSO和20％HO，加入93％的浓HSO及42232490％的浓HNO，要求混合成27％HNO及60％HSO的混合酸，计算要合成100kg混合酸所需4332废酸及加入浓酸的数量。

〖6分〗解：设 x——废酸量，kg；y——浓H2SO4量，kg；z——浓HNO3量； kg总物料衡算式 x + y +z=100 (1)H2SO4的衡算式 0.57x + 0.93y=100×0.6=60 (2)HNO3的衡算式 0.23x + 0.90z=100×0.27=27 (3)解(1)，(2)，(3)方程，得x = 41.8kg废酸y = 39kg浓H2SO4z = 19.2kg浓HNO3即由41.8kg废酸、39kg浓H2SO4和19.2kg浓HNO3可以混合成100kg混合酸。

《化工设计》题库一、填空题1、化工设计根据项目性质分类，可分为___________、___________、___________三种设计。

2、根据化工过程开发程序来分类，化工设计可分为___________、___________、___________和___________四种设计类型。

3、三阶段设计包括___________、___________、___________三个阶段。

4、两阶段设计包括___________、___________两个阶段。

5、化工厂通常由___ ________、___ ___ ____、____ _______、__________ _ 、、和厂外工程构成。

6、在选择生产方法和工艺流程时，应该着重考虑的三项原则是 _________、_____ ____和______ ____。

7、凡设备或管道表面的温度超过______时，需要对设备或管道进行保温处理。

8、在化工设计过程中的工艺流程图有___________、___________、___________、___________等四种。

9、化工设备从总体上分为两类：___________、___________。

10、化工设备选型和工艺设计的五条原则是：___________、___________、___________、___________、___________。

11、化工设备设计文件按设计阶段可分为___________和___________。

12、化工设备设计文件按文件或图纸的用途可分为___________和___________。

13、一个较大的化工车间通常包括四个组成部分：___________、____ ______、_____ _____和______ ____。

14、管道支架按其作用可分为四种：__ _ _____、___ ______、_____ ____和_____ ____。

化工设计复习题（1）一、单项选择题１．初步设计属于（）ａ．工程设计ｂ．概念设计ｃ．基础设计ｄ．中试设计２．重要的大型企业和使用较复杂技术的工程设计，设计阶段分为（）ａ．四段ｂ．三段ｃ．两段ｄ．一段３．技术比较简单、规模较小的工厂设计，可直接进行（）ａ．初步设计ｂ．基础设计ｃ．施工图设计ｄ．扩大初步设计４．一般技术比较成熟的大中型工厂和车间的设计，设计阶段分为（）ａ．四段ｂ．三段ｃ．两段ｄ．一段５．扩大初步设计阶段编制的投资，应称为（）ａ．投资预算ｂ．投资估算ｃ．投资概算ｄ．投资决算６．下列属于新技术开发过程中的设计的是（）a. 基础设计b. 初步设计c. 施工图设计d. 新建项目设计７．编制车间投资概算的设计阶段是（）ａ．可行性研究ｂ.项目建议书ｃ.初步设计ｄ．施工图设计８．化工厂设计的工作程序一般是（）ａ．项目建议书，可行性研究，扩大初步设计，施工图设计ｂ．可行性研究，项目建议书，扩大初步设计，施工图设计ｃ．编制设计任务书，项目建议书，可行性研究，施工图设计ｄ．编制设计任务书，可行性研究，项目建议书，施工图设计９．施工图阶段编制的工程投资，应称为（）ａ．投资估算ｂ．投资预算ｃ．投资概算ｄ．投资决算１０．下列不属于工程设计的是（）ａ．初步设计ｂ．扩大初步设计ｃ．基础设计ｄ．施工图设计１１．可行性研究阶段编制的项目投资，应称为（）ａ．投资预算ｂ．投资决算ｃ．投资概算ｄ．投资估算１２．化工厂工艺设计的核心是（）ａ．车间布置设计ｂ．设备布置设计ｃ．管道布置设计ｄ．工艺流程设计１３．工艺流程图中低压蒸汽的物料代号是（）ａ．MS ｂ．LS ｃ．NG ｄ．TS１４．下列内容不属于工艺流程图图样的是（）ａ．图形ｂ．标题栏ｃ．图例ｄ．接管表１５．工艺流程图中自控仪表TR表示的是（）ａ．温度记录ｂ．温度指示ｃ．流量记录ｄ．流量指示１６．工艺流程图中软水的物料代号是（）ａ．R ｂ．RW ｃ．PW ｄ．SW１７．工艺流程图中自控仪表PI表示的是（）ａ．压力记录ｂ．压力指示ｃ．流量记录ｄ．流量指示１８．下列内容不属于工艺流程图管道标注的是（）ａ．管道编号ｂ．管道标高ｃ．管道尺寸ｄ．管道等级１９．工艺流程图中自控仪表FI表示的是（）ａ．温度记录ｂ．温度指示ｃ．流量记录ｄ．流量指示２０．流体流经节流膨胀，绝热反应等过程时，能量平衡方程可简化为（）ａ．ΔH = 0 ｂ．ΔH = Q - Ws ｃ．ΔH = Q ｄ．ΔH = Ws２１．物料衡算过程中常用的基准之一是（）ａ．高度基准ｂ．质量基准ｃ．温度基准ｄ．长度基准２２．流体流经管道、阀门等设备时，能量平衡方程可简化为（）ａ．ΔH = Q – Ws ｂ．ΔH = Q ｃ．ΔH = 0 ｄ．ΔH = Ws２３．表示化工设备及附属装置全貌、组成和特性的图样是（）ａ．总图ｂ．装配图ｃ．标准图ｄ．通用图２４．下列内容不属于化工设备图的是（）ａ．标题栏ｂ．明细表ｃ．管口表ｄ．图例表２５．筒体的内径、高度尺寸是反映设备的（）ａ．装配尺寸ｂ．外形尺寸ｃ．规格尺寸ｄ．安装尺寸２６．为了安全蒸汽缓冲罐上需安装( )ａ．安全阀ｂ．阻火器ｃ．爆破片ｄ．阻水栓２７．输送流量大而扬程不高的流体时，应选用（）ａ．往复泵ｂ．单级离心泵ｃ．多级离心泵ｄ．计量泵２８．设备支座、裙座的地脚螺栓的孔间定位尺寸，反映设备的（）ａ．装配尺寸ｂ．外形尺寸ｃ．安装尺寸ｄ．规格尺寸２９．换热器流程设计时，下列方案错误的是( ) ａ．毒性介质走管程ｂ．温度低的介质走管程ｃ．温度高的介质走管程ｄ．易结垢的介质走管程３０．空冷器冷热流体的最小温差应大于（）ａ． 10℃ｂ． 15℃ｃ．20℃ｄ． 25℃３１．标注化工设备图的尺寸时，一般不作为尺寸基准的是（）ａ．设备封头端面ｂ．设备法兰连接面ｃ．设备支座底面ｄ．设备筒体与封头轴线３２．输送有毒有害介质时，宜选用( ) ａ．往复泵ｂ．离心泵ｃ．计量泵ｄ．屏蔽泵３３．化工设备从总体上分为标准设备和( ) ａ．定型设备ｂ．金属设备ｃ．非金属设备ｄ．非定型设备３４．工艺设备和道路间净安全距离不小于（）ａ． 0.7m ｂ． 1.0m ｃ． 1.5m ｄ． 2.0m３５．化工厂中一般没有很大荷载的车间采用的结构形式是（）ａ．钢筋混凝土结构ｂ．钢结构ｃ．混合结构ｄ．砖木结构３６．设备吊装孔的尺寸一般应小于 ( ) ａ． 2.4m ｂ． 2.7m ｃ． 3.0m ｄ． 3.6m３７．化工厂多层厂房的总宽度，一般不超过（）ａ． 18m ｂ． 24m ｃ． 30m ｄ．36m３８．设备布置图上一般标注设备的（）ａ．定形尺寸ｂ．安装尺寸ｃ．装配尺寸ｄ．特性尺寸４０．往复压缩机宜布置在（）ａ．室内ｂ．室外ｃ．框架内ｄ．框架外４１．可以重叠布置的设备是 ( B ) ａ．压缩机ｂ．换热器ｃ．反应器ｄ．离心机４２．下列内容不属于设备布置图的是（）ａ．标题栏ｂ．尺寸标注ｃ．一组视图ｄ．接管表４３．在泵入口管道附近宜设置（）ａ．固定支架ｂ．滑动支架ｃ．导向支架ｄ．弹簧支架４４．当管道不允许有任何位移时，应采用（）ａ．导向支架ｂ．弹簧吊架ｃ．固定支架ｄ．管托４５．管道布置时，下列违反基本原则的是（ B ）ａ．气体管道在上，液体管道在下ｂ．低压管道在上，高压管道在下ｃ．保温管道在上，不保温管道在下ｄ．金属管道在上，非金属管道在下４６．管道布置图中，管道的定位尺寸单位是（）ａ． Km ｂ． m ｃ． cm ｄ． mm４７．π型补偿器的两端宜设置（）ａ．固定支架ｂ．滑动支架ｃ．导向支架ｄ．弹簧支架４８．热力管线上的两个补偿器之间应设的支架是（）ａ．固定支架ｂ．滑动支架ｃ．导向支架ｄ．弹簧支架４９．管道布置时，下列违反基本原则的是（ D ）ａ．大管道靠墙，小管道在外ｂ．常温管道靠墙，热管道在外ｃ．支管少的靠墙，支管多的在外ｄ．低压管道靠墙，高压管道在外５０．管道布置图中，管道的标高单位是（）ａ． Km ｂ． m ｃ． cm ｄ． mm５１．管道布置图中，▽5.00(Z)中的Z表示的是（）ａ．管底标高ｂ．管顶标高ｃ．管中心标高ｄ. 管基准标高５２．在施工图阶段，完成管口方位图的专业是（ C ）ａ．自控专业ｂ．设备专业ｃ．工艺专业ｄ．土建专业５３．给水水源应包括地下水和（）ａ．井水ｂ．深井水ｃ．地表水ｄ．水库水５４．在易燃易爆车间一般作为事故发生时的安全用气的气体是（）ａ．氧气ｂ．氮气ｃ．空气ｄ．氢气５５．下列内容不属于机械通风的是（）ａ．局部通风ｂ．全面通风ｃ．自然通风ｄ．高空排放5６．冷冻系统中，常用载冷剂NaCL水溶液的适用温度是（）ａ． 0～－5℃ｂ． 0～－10℃ｃ． 0～－15℃ｄ． 0～－20℃５７．不属于公用工程的专业是( )ａ．给排水专业ｂ．土建专业ｃ．电气专业ｄ．暖通专业５８．对于在正常运行时可能出现爆炸性气体混合物的环境定为（）ａ． 0区ｂ． 1区ｃ． 2区ｄ． 3区５９．定期向循环水中加氯是为了（）ａ．除机械杂质ｂ．防止腐蚀ｃ．防止结垢ｄ．防止微生物６０．按照电力设计规范，将电力负荷分为（）ａ．一级ｂ．二级ｃ．三级ｄ．四级６１．下列费用包含工程保险费的是（）ａ．设备购置费ｂ．安装工程费ｃ．建筑工程费ｄ．其他费用６２．备品备件购置费属于（）ａ．生产准备费ｂ．设备购置费ｃ．研究试验费ｄ．其他费用６３．毕业设计说明书应包括（）ａ．车间成本估算ｂ．车间成本概算ｃ．车间成本预算ｄ．车间成本决算６４．下列图样不属于毕业设计附图的是（）ａ．工艺流程图ｂ．设备装配图ｃ．设备布置图ｄ．管口方位图６５．下列图样不属于毕业设计附图的是（）ａ．工艺流程图ｂ．管道布置图ｃ．设备布置图ｄ．设备部件图二、多项选择题１．工程设计包括（）ａ．概念设计ｂ．中试设计ｃ．基础设计ｄ．初步设计ｅ．施工图设计２．化工计算包括的内容是（）ａ．投资估算ｂ．成本核算ｃ．物料衡算ｄ．能量衡算ｅ．设备选型和设计３．化工项目生产方法和工艺流程选择的原则是（）ａ．全面对比ｂ．落实设备ｃ．结合国情ｄ．调查研究ｅ．可靠性４．工艺管道及仪表流程图中管道的标注内容是（）ａ．管道编号ｂ．管道直径ｃ．管道等级ｄ．管道标高ｅ.隔热代号５．物料衡算过程中常用的基准是（）ａ．时间基准ｂ．质量基准ｃ．温度基准ｄ.长度基准ｅ．标准体积基准６．化工设备选型和工艺设计的原则是（）ａ．先进性ｂ．合理性ｃ．安全性ｄ.有序性ｅ．经济性７．换热器介质流程设计时，下列方案正确的是（）ａ．腐蚀性介质走壳程ｂ.腐蚀性介质走管程 C.压力较高的介质走壳程ｄ．压力较高的介质走管程ｅ．温度高的介质走壳程８．下列内容属于设备布置图的是（）ａ．尺寸标注ｂ．安装方向标ｃ．接管表ｄ．技术要求ｅ．明细表９．常用的化工设备图有（）ａ．总平面图ｂ．装配图ｃ．部件图ｄ．管口方位图ｅ．标准图１０．换热器介质流程设计时，下列方案正确的是（）ａ．毒性介质走壳程ｂ．毒性介质走管程ｃ．压力较高的介质走壳程ｄ．压力较高的介质走管程ｅ．温度低的介质走壳程１１．车间平面布置方案一般有（）ａ．直线布置ｂ．Ｔ形布置ｃ．Ｌ形布置ｄ．π形布置ｅ．组合形布置１２．公用工程包括的专业是（）ａ．给排水专业ｂ．电气专业ｃ．供热专业ｄ．暖通专业ｅ．设备专业１３．化工厂建筑物常采用的结构形式是（）ａ．钢筋混凝土结构ｂ．钢结构ｃ．混合结构ｄ．木结构ｅ．砖木结构１４．设备购置费包括（）ａ．设备原价ｂ．财务费用ｃ．安装费用ｄ．运杂费用ｅ．试验费用三、判断题１．按照化工建设程序，设计单位完成初步设计后，即可进行施工图设计。

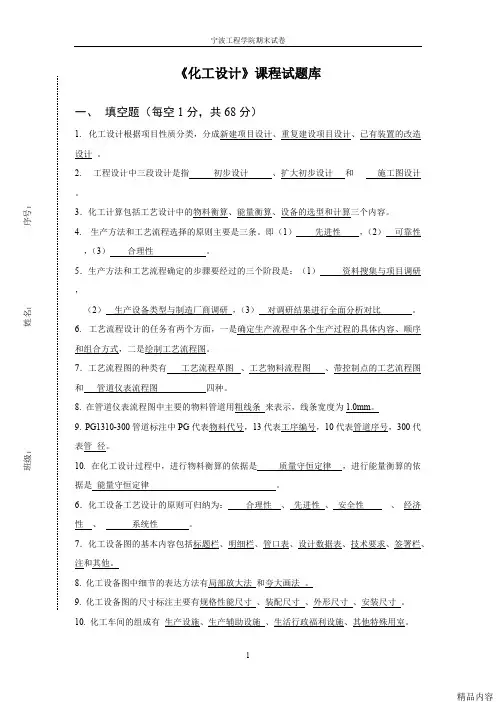

一、填空题（每空1分，共68分）1. 化工设计根据项目性质分类，分成新建项目设计、重复建设项目设计、已有装置的改造设计。

2. 工程设计中三段设计是指初步设计、扩大初步设计和施工图设计。

3．化工计算包括工艺设计中的物料衡算、能量衡算、设备的选型和计算三个内容。

4. 生产方法和工艺流程选择的原则主要是三条。

即（1）先进性，（2）可靠性，（3）合理性。

5．生产方法和工艺流程确定的步骤要经过的三个阶段是：（1）资料搜集与项目调研，（2）生产设备类型与制造厂商调研，（3）对调研结果进行全面分析对比。

6. 工艺流程设计的任务有两个方面，一是确定生产流程中各个生产过程的具体内容、顺序和组合方式，二是绘制工艺流程图。

7．工艺流程图的种类有工艺流程草图、工艺物料流程图、带控制点的工艺流程图和管道仪表流程图四种。

8. 在管道仪表流程图中主要的物料管道用粗线条来表示，线条宽度为1.0mm。

9. PG1310-300管道标注中PG代表物料代号，13代表工序编号，10代表管道序号，300代表管径。

10. 在化工设计过程中，进行物料衡算的依据是质量守恒定律，进行能量衡算的依据是能量守恒定律。

6．化工设备工艺设计的原则可归纳为：合理性、先进性、安全性、经济性、系统性。

7．化工设备图的基本内容包括标题栏、明细栏、管口表、设计数据表、技术要求、签署栏、注和其他。

8. 化工设备图中细节的表达方法有局部放大法和夸大画法。

9. 化工设备图的尺寸标注主要有规格性能尺寸、装配尺寸、外形尺寸、安装尺寸。

10. 化工车间的组成有生产设施、生产辅助设施、生活行政福利设施、其他特殊用室。

11. 装置车间的平面布置形式主要有长方形、L形、T形和Ⅱ形。

12. 设备布置图的内容有一组视图、尺寸及标注、安装方位标。

13. 设备布置图中标注的标高以m为单位，小数以下应取三位数至mm为止。

14．管道支架按其作用分为固定支架、滑动支架、导向支架和弹簧吊架四种。

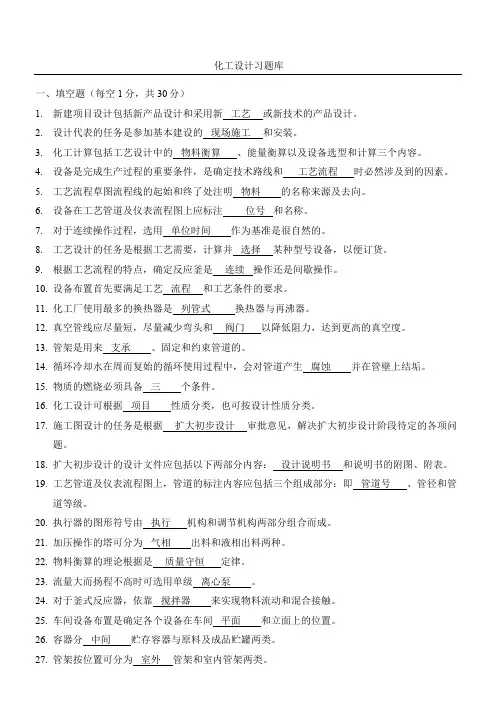

化工设计习题库一、填空题（每空1分，共30分）1.新建项目设计包括新产品设计和采用新工艺或新技术的产品设计。

2.设计代表的任务是参加基本建设的现场施工和安装。

3.化工计算包括工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。

4.设备是完成生产过程的重要条件，是确定技术路线和工艺流程时必然涉及到的因素。

5.工艺流程草图流程线的起始和终了处注明物料的名称来源及去向。

6.设备在工艺管道及仪表流程图上应标注位号和名称。

7.对于连续操作过程，选用单位时间作为基准是很自然的。

8.工艺设计的任务是根据工艺需要，计算并选择某种型号设备，以便订货。

9.根据工艺流程的特点，确定反应釜是连续操作还是间歇操作。

10.设备布置首先要满足工艺流程和工艺条件的要求。

11.化工厂使用最多的换热器是列管式换热器与再沸器。

12.真空管线应尽量短，尽量减少弯头和阀门以降低阻力，达到更高的真空度。

13.管架是用来支承、固定和约束管道的。

14.循环冷却水在周而复始的循环使用过程中，会对管道产生腐蚀并在管壁上结垢。

15.物质的燃烧必须具备三个条件。

16.化工设计可根据项目性质分类，也可按设计性质分类。

17.施工图设计的任务是根据扩大初步设计审批意见，解决扩大初步设计阶段待定的各项问题。

18.扩大初步设计的设计文件应包括以下两部分内容：设计说明书和说明书的附图、附表。

19.工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。

20.执行器的图形符号由执行机构和调节机构两部分组合而成。

21.加压操作的塔可分为气相出料和液相出料两种。

22.物料衡算的理论根据是质量守恒定律。

23.流量大而扬程不高时可选用单级离心泵。

24.对于釜式反应器，依靠搅拌器来实现物料流动和混合接触。

25.车间设备布置是确定各个设备在车间平面和立面上的位置。

26.容器分中间贮存容器与原料及成品贮罐两类。

27.管架按位置可分为室外管架和室内管架两类。

第一章1、简述化工设计的概念、作用与分类。

答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。

（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。

分类：根据项目性质可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中式设计、基础设计和工程设计。

2、化工设计划分为哪三个阶段？并分别叙述其主要内容。

答：初步设计，扩大初步设计和施工设计三个阶段。

初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。

扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书与工程概算书（允许误差较大）。

施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以与工程预算书（误差较小）。

3、写出化工设计程序，并对其主要内容作简单阐述。

答：化工设计程序前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容？设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件第二章1、化工厂址选择应考虑的主要因素是什么？（1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）；（2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）；（3）满足环境卫生与交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）；（4）不旱不涝，地质可靠；（5）少挖少填，有利于协作等，还要与城市规划协调。

化工设计习题库一、填空题（每空1分，共30分）1.新建项目设计包括新产品设计和采用新工艺或新技术的产品设计。

2.设计代表的任务是参加基本建设的现场施工和安装。

3.化工计算包括工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。

4.设备是完成生产过程的重要条件，是确定技术路线和工艺流程时必然涉及到的因素。

5.工艺流程草图流程线的起始和终了处注明物料的名称来源及去向。

6.设备在工艺管道及仪表流程图上应标注位号和名称。

7.对于连续操作过程，选用单位时间作为基准是很自然的。

8.工艺设计的任务是根据工艺需要，计算并选择某种型号设备，以便订货。

9.根据工艺流程的特点，确定反应釜是连续操作还是间歇操作。

10.设备布置首先要满足工艺流程和工艺条件的要求。

11.化工厂使用最多的换热器是列管式换热器与再沸器。

12.真空管线应尽量短，尽量减少弯头和阀门以降低阻力，达到更高的真空度。

13.管架是用来支承、固定和约束管道的。

14.循环冷却水在周而复始的循环使用过程中，会对管道产生腐蚀并在管壁上结垢。

15.物质的燃烧必须具备三个条件。

16.化工设计可根据项目性质分类，也可按设计性质分类。

17.施工图设计的任务是根据扩大初步设计审批意见，解决扩大初步设计阶段待定的各项问题。

18.扩大初步设计的设计文件应包括以下两部分内容：设计说明书和说明书的附图、附表。

19.工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。

20.执行器的图形符号由执行机构和调节机构两部分组合而成。

21.加压操作的塔可分为气相出料和液相出料两种。

22.物料衡算的理论根据是质量守恒定律。

23.流量大而扬程不高时可选用单级离心泵。

24.对于釜式反应器，依靠搅拌器来实现物料流动和混合接触。

25.车间设备布置是确定各个设备在车间平面和立面上的位置。

26.容器分中间贮存容器与原料及成品贮罐两类。

27.管架按位置可分为室外管架和室内管架两类。

化工设计试卷一选择题。

（2分，共30分）1．化工厂设计是一种创意性的活动，它包括（D ）。

A 工程设计B 工艺设计C 非工艺设计D B和C2．如想要设计一个沼气工厂，我们应该先写一个（C ）A 工艺流程图B 物料衡算表C 项目建议书D 土地审批报告3．物料衡算的作用是：（B ）①确定主要原材料及辅助材料的用量，主产品、副产品、中间产物的生成量，并以此确定储备、运输规模、储运以及处理规模；②确定设备的规模、负荷、热交换以及公用工程等细节；③确定过程中各股物流的组成和流量，为能量衡算做准备；④确定“三废”生产量及性质；⑤为管路设计提供依据；A ①③B ①②③④⑤C ①③⑤D ③④4．为了正确贯彻执行各项方针政策和已经确定的设计方案，保证设计质量，工艺专业设计人员应认真负责地编制各专业的设计条件，并确保设计条件的（ A ）。

①完整性②可行性③正确性④独立性A ①③B ①②C ③④D ①④5．在工艺设计的节能措施中，应保证（D ）①能源选择的合理性②能源利用的合理性③“三废”处理的合理性A ①B ②C ③D ①②6．在管道仪表流程图中，用（D ）号字来标注设备名称、备注栏、详图的提首字。

A 4B 6C 3D 77．在一般的化工工艺计算中，选择基准大致有以下（C ）种：①时间基准；②质量基准；③体积基准；A ①②B ②③C ①②③D ①③8．在化工设备的选用中，应遵循以下原则（D ）。

①合理性；②先进性；③安全性；④经济性；⑤系统性；A ①③④B ①②③C ①③④⑤D ①②③④⑤9．下列比例中，是正确的化工设备图放大比例的是（B ）。

A 1：2.5B 2.5：1C 2：1D 1：410．在化工设备图中，若要表达工件的某些细部结构，可采用以下哪种方式来画图。

（A ）A 局部放大 B 全部放大 C 夸大画法 D 以上全选11．填写明细栏和管口表时，明细栏的零部件序号应与图中的零部件号一致，由（Ａ）的顺序填写；管口表中的符号应与图中接管符号一致，按A、B、C．．．顺序（）逐一填写。

化工设计概论期末考试题库及答案一、单项选择题（每题2分，共20分）1. 化工设计中，以下哪个因素不是影响工艺流程设计的主要因素？（）A. 原料和产品的性质B. 工艺路线的选择C. 设备的选型D. 工厂的地理位置答案：D2. 在化工设计中，以下哪个不是工艺流程图的主要组成部分？（）A. 工艺流程图B. 物料平衡图C. 能量平衡图D. 工厂布局图答案：D3. 化工设计中，以下哪个不是工艺流程设计的基本步骤？（）A. 确定工艺路线B. 确定设备选型C. 确定工厂布局D. 确定生产规模答案：C4. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的环保因素？（）A. 废水处理B. 废气处理C. 废渣处理D. 工厂的经济效益答案：D5. 化工设计中，以下哪个不是工艺流程设计中需要考虑的安全因素？（）A. 防火防爆B. 有毒有害物质的处理C. 设备的腐蚀防护D. 工厂的经济效益答案：D6. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的经济因素？（）A. 生产成本B. 投资成本C. 运行成本D. 工厂的地理位置答案：D7. 化工设计中，以下哪个不是工艺流程设计中需要考虑的技术因素？（）A. 设备的选型B. 工艺路线的选择C. 工厂的经济效益D. 工艺参数的确定答案：C8. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的操作因素？（）A. 操作条件的确定B. 操作参数的调整C. 工厂的经济效益D. 操作的连续性答案：C9. 化工设计中，以下哪个不是工艺流程设计中需要考虑的质量因素？（）A. 产品质量的控制B. 产品质量的检测C. 工厂的经济效益D. 产品质量的保证答案：C10. 在化工设计中，以下哪个不是工艺流程设计中需要考虑的可靠性因素？（）A. 设备的可靠性B. 工艺的可靠性C. 工厂的经济效益D. 操作的可靠性答案：C二、多项选择题（每题3分，共15分）1. 化工设计中，以下哪些因素是影响工艺流程设计的主要因素？（）A. 原料和产品的性质B. 工艺路线的选择C. 设备的选型D. 工厂的地理位置答案：ABC2. 在化工设计中，以下哪些是工艺流程图的主要组成部分？（）A. 工艺流程图B. 物料平衡图C. 能量平衡图D. 工厂布局图答案：ABC3. 化工设计中，以下哪些是工艺流程设计的基本步骤？（）A. 确定工艺路线B. 确定设备选型C. 确定工厂布局D. 确定生产规模答案：ABD4. 在化工设计中，以下哪些是工艺流程设计中需要考虑的环保因素？（）A. 废水处理B. 废气处理C. 废渣处理D. 工厂的经济效益答案：ABC5. 化工设计中，以下哪些是工艺流程设计中需要考虑的安全因素？（）A. 防火防爆B. 有毒有害物质的处理C. 设备的腐蚀防护D. 工厂的经济效益答案：ABC三、判断题（每题2分，共20分）1. 化工设计中，工艺流程设计是整个设计过程的核心。

A设计任务书的依据。

B 概算书的依据。

C 施工图设计的依据。

D初步设计的依据。

8、对拟建项目是否应该建设及如何建设作出论证和评价,这是属于化工厂设计的__ __工作程序.A.项目建议书B.可行性研究C.编制设计任务书D.施工图设计9、液体的闪点如果等于或低于环境温度的则称为( )A 可燃液体。

B易燃液体。

C 不燃液体。

D 易挥发液体。

10、塔的布置常分成操作区和( )A准备区两部分。

B维护区两部分。

C安全区两部分。

D配管区两部分。

三、简答题（30分）1、（4分）化工设计的准备工作有哪些p6（l）一熟悉设计任务书；（2）进度订出设计工作计划；（3）查阅文献资料。

（4）收集第一手资料。

2、（4分）工艺流程设计的任务是什么？p20流程设计的主要任务包括两个方面：一是确定生产流程中各个生产过程的具体内容、顺序和组合方式，达到由原料制得所需产品的目的；二是绘制工艺流程图，要求以图解的形式表示生产过程中，当原料经过各个单元操作过程制得产品时，物料和能量发生的变化及其流向，以及采用了哪些化工过程和设备，再进一步通过图解形式表示出化工管道流程和计量控制流程。

3、(5分)化工设备的基本结构特点有哪些？（答对五点即可得满分）p94（1）基本形体以回转体为主；（2）各部分结构尺寸大小相差悬殊；（3）壳体上开孔和管口多；（4）广泛采用标准化零部件；（5）采用焊接结构比较多；（6）对材料有特殊要求；（7）防泄漏安全结构要求高。

4、(5分)简述化工车间管道布置设计的任务.p157(1)确定车间中各个设备的管口方位和与之相连接的管段的接口位置。

(2)确定管道的安装连接和铺设、支承方式。

(3)确定各管段（包括管道、管件、阀门及控制仪表）在空间的位置。

(4)画出管道布置图，表示出车间中所有管道在平面、立面的空间位置，作为管道安装的依据。

(5)编制管道综合材料表，包括管道、管件、阀门、型钢等的材质、规格和数量。

5、(4分)一个较大的化工车间通常包括哪些组成部分？（1）生产设施；（2）生产辅助设施；（3）生活行政福利设施；（4）其他特殊用室。
