化工设计期末考试试卷[A]答案

化工原理期末试题及答案在化工学习的过程中，期末考试是一个重要的评估标准。

通过期末试题的设计和答案的解析，我们可以更好地了解自己的学习成果和不足之处。

本文将为大家提供一些化工原理期末试题及答案的示例，希翼能够对大家的学习有所匡助。

一、选择题1. 下面哪个选项是正确的？A. 化学反应只能在高温下进行B. 化学反应是物质的转化过程C. 化学反应只能在液体中进行D. 化学反应不会释放能量答案：B. 化学反应是物质的转化过程解析：化学反应是指物质之间发生化学变化的过程，通过化学反应，原有物质的化学键断裂并形成新的化学键，从而使物质发生转化。

2. 下列哪个选项不属于化学反应的迹象？A. 温度变化B. 颜色变化C. 气体的生成D. 物质的凝固答案：D. 物质的凝固解析：化学反应的迹象包括温度变化、颜色变化、气体的生成等，物质的凝固属于物态变化，不是化学反应的迹象。

二、填空题1. 化学方程式：2H2 + O2 → ____ + ____答案：2H2O解析：这是水的合成反应方程式，2个氢气和1个氧气反应生成2个水份子。

2. 化学反应的速率与反应物的浓度成____关系。

答案：正比解析：化学反应的速率与反应物的浓度成正比，反应物浓度越高，反应速率越快。

三、解答题1. 请简要解释化学平衡是什么？答案：化学平衡是指在封闭系统中，化学反应在一定条件下达到动态平衡的状态。

在化学平衡中，反应物和生成物的浓度保持不变，但反应仍在进行，正反应速率相等。

解析：化学平衡是指在一定条件下，反应物和生成物的浓度保持不变，反应速率相等的状态。

在化学平衡中，虽然反应仍在进行，但是正反应速率相等，系统中再也不有净反应产生。

2. 请简要解释化学反应速率的影响因素。

答案：化学反应速率受到以下几个因素的影响：- 温度：温度升高会增加份子的平均动能，使得碰撞频率和碰撞能量增加，从而加快反应速率。

- 浓度：反应物浓度越高，反应物份子之间的碰撞频率越高，反应速率越快。

化工设计复习题答案填空题：1.根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。

2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。

3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。

4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。

5.在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔R—反应器V—容器机运设备P—泵E—换热器塔F—容器6.在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。

7.在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb 。

8.在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。

9.工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。

10.工程设计中的种类主要有三段设计、二段设计和一段设计。

11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。

12.在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。

13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。

14.易燃物品的自燃点随压力增加而降低。

15.工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。

16.在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。

17.在厂房建筑物的视图中，凡未被剖切的墙、梁、柱、楼板等结构的轮廓，用细实线画出；而被剖切后的剖面结构轮廓，用粗实线画出。

期末复习题及答案-化工设计概论___（北京）远程教育学院化工设计概论期末复题一、给出下面概念和术语的定义1.热：指物体内部的能量，是由于分子、原子、离子等微观粒子的运动而产生的。

2.活塞流型反应器：是一种常见的化学反应器，其反应物在活塞的作用下进行反应。

3.管件：是指在管道系统中连接、支撑和控制流体流动的元件。

4.分离过程：是指将混合物中的不同组分分离出来的过程。

5.温-焓图(T-H)：是一种描述物质热力学性质的图表，横轴表示温度，纵轴表示焓。

6.固定床反应器：是一种化学反应器，反应物在固定的催化剂床上进行反应。

7.聚式流态化：是指在流化床反应器中，通过加入聚合物来增加固体颗粒的聚集度，从而改善反应器的性能。

8.传质分离过程（平衡分离过程）：是指在混合物中，由于不同组分的分子间相互作用力不同，导致它们在一定条件下达到平衡时，可以分离出来的过程。

9.工艺流程示意图：是指将化工生产过程中的各个步骤以图形化的方式表示出来，以便更好地理解和掌握整个过程。

10.连续过程：是指化工生产过程中，原料和产品以连续的方式流动，不断地进行生产。

11.中间反应：是指在化学反应过程中，生成的中间产物进一步参与反应，最终生成最终产物的过程。

12.速率控制分离过程：是指在分离过程中，分离速率由物质传质速率控制的过程。

13.逆流反应器：是一种化学反应器，反应物和产物在反应器中以相反的方向流动。

14.分离因子：是指在分离过程中，不同组分之间的分离程度。

15.化工过程：是指将原料经过一系列化学反应和分离过程，最终得到产品的过程。

16.间歇过程：是指化工生产过程中，原料和产品不是连续的流动，而是分批进行生产。

17.工艺过程阶段：是指化工生产过程中，不同的步骤所处的不同阶段。

18.夹点：是指在物料平衡计算中，两个物料流的交点。

19.化学反应路线：是指在化学反应过程中，原料和产物之间的化学反应路径。

20.流化床反应器：是一种化学反应器，反应物在流化床中进行反应。

期末复习题及答案——化工设计概论（可编辑）期末复习题及答案——化工设计概论中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义活塞流型反应器管件分离过程温-焓图 T-H 固定床反应器聚式流态化传质分离过程平衡分离过程工艺流程示意图连续过程中间反应速率控制分离过程逆流反应器分离因子化工过程间歇过程工艺过程阶段夹点化学反应路线流化床反应器1、( )衡算式是化学反应过程物料衡算不能应用的。

A(总质量衡算式;B(组分质量衡算式;C(元素原子物质的量衡算式;D(元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有( )。

A(确定物料平衡方程式;B(确定物流约束式;C(确定设备约束式;D(确定变量3、在温-焓图中得到热复合曲线的步骤有( )。

A(划分温区;B(各热流温度按高到低顺序排列;C(求每个温区的总热交换量;D(画出每个温区的总物流线4、( )不是化工设计的内容。

A(反应过程选择与优化;B(分离过程选择与优化;C(厂区道路规划与设计;D(化工过程系统优化5、管道布置图包括下面( )图样。

A(管件图;B(管架图管道施工说明;C(蒸汽伴管系统布置图;D(管道平面布置图6、( )分离过程不是速率控制分离过程。

A(膜分离过程;B(反渗透分离过程;C(冷冻干燥分离过程;D(超滤分离过程7、间歇过程有( )特点。

A(生产灵活性高;B(易实现自动化;C(适合有固相的物流;D(适合生产季节性产品8、分离过程的选择应分析分离过程的( )方面。

A(可行性;B(经济性;C(可靠性;D(生产规模9、对能量过程的分析方法有( )。

A(能量衡算法;B(热流分析法;C(熵分析法;D(功衡算法10、夹点之上区域不可设置( )。

A(热阱;B(保温器;C(热源;D(物流混合器11、对新过程的化工设计需要进行( )A(概念设计;B(装置设计;C(中试设计;D(反应设计12、换热网络设计的目的是( )。

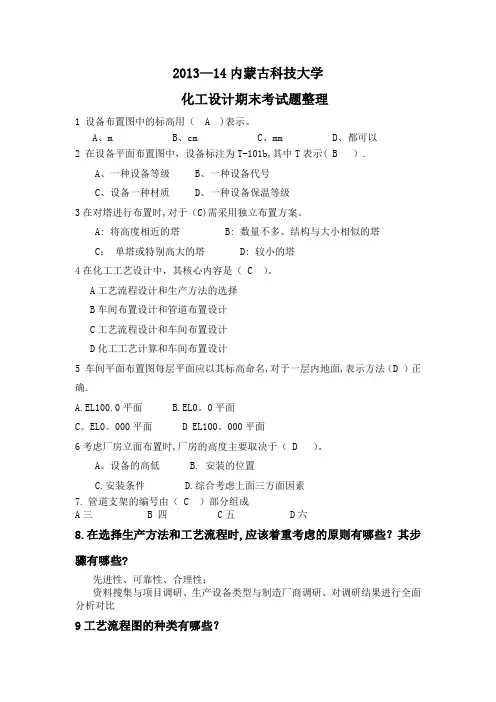

2013—14内蒙古科技大学化工设计期末考试题整理1 设备布置图中的标高用（ A )表示。

A、mB、cmC、mmD、都可以2 在设备平面布置图中，设备标注为T-101b,其中T表示( B ）.A、一种设备等级B、一种设备代号C、设备一种材质D、一种设备保温等级3在对塔进行布置时,对于（C)需采用独立布置方案。

A: 将高度相近的塔 B: 数量不多、结构与大小相似的塔C：单塔或特别高大的塔 D: 较小的塔4在化工工艺设计中，其核心内容是（ C ）。

A工艺流程设计和生产方法的选择B车间布置设计和管道布置设计C工艺流程设计和车间布置设计D化工工艺计算和车间布置设计5 车间平面布置图每层平面应以其标高命名,对于一层内地面,表示方法（D ）正确.A.EL100.0平面B.EL0。

0平面C。

EL0。

000平面 D EL100。

000平面6考虑厂房立面布置时,厂房的高度主要取决于（ D ）。

A。

设备的高低 B. 安装的位置C.安装条件D.综合考虑上面三方面因素7.管道支架的编号由（ C ）部分组成A三 B 四 C五 D六8.在选择生产方法和工艺流程时,应该着重考虑的原则有哪些？其步骤有哪些?先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比9工艺流程图的种类有哪些？工艺流程草图，工艺物料流程图，带控制点的工艺流程图,管道仪表流程图. 10化工设备图阅读的基本要求了解设备的性能，作用和工作原理；了解设备的总体结构、局部结构及各零件之间的装配关系和安装要求;了解设备各零部件的主要形状、材料、结构尺寸及强度尺寸和制造要求;了解设备在设计、制造、检验和安装等方面的技术要求11.简述车间平面布置的内容（1）生产设施(2)生产辅助设施(3）生活行政设施.（4）其他特殊用室.12、简述车间设备布置图的内容(1)一组视图（2）尺寸及标注（3）安装方位标（4）说明及附注（5）设备一览表(6）标题栏14。

中国石油大学（北京）远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义1、热；2、活塞流型反应器；3、管件；4、分离过程；5、温-焓图(T-H)；6、固定床反应器；7、聚式流态化；8、传质分离过程（平衡分离过程）；9、工艺流程示意图；10、连续过程；11、中间反应；12、速率控制分离过程；13、逆流反应器；14、分离因子；15、化工过程；16、间歇过程；17、工艺过程阶段；18、夹点；19、化学反应路线；20、流化床反应器；二、单项与多项选择题1、（）衡算式是化学反应过程物料衡算不能应用的。

A．总质量衡算式；B．组分质量衡算式；C．元素原子物质的量衡算式；D．元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有（）。

A．确定物料平衡方程式；B．确定物流约束式；C．确定设备约束式；D．确定变量3、在温-焓图中得到热复合曲线的步骤有（）步骤。

A．划分温区；B．各热流温度按高到低顺序排列；C．求每个温区的总热交换量；D．画出每个温区的总物流线4、（）不是化工设计的内容。

A．反应过程选择与优化；B．分离过程选择与优化；C．厂区道路规划与设计；D．化工过程系统优化5、管道布置图包括下面（）图样。

A．管件图；B．管架图管道施工说明；C．蒸汽伴管系统布置图；D．管道平面布置图6、（）分离过程不是速率控制分离过程。

A．膜分离过程；B．反渗透分离过程；C．冷冻干燥分离过程；D．超滤分离过程7、间歇过程有（）特点。

A．生产灵活性高；B．易实现自动化；C．适合有固相的物流；D．适合生产季节性产品8、分离过程的选择应分析分离过程的（）方面。

A．可行性；B．经济性；C．可靠性；D．生产规模9、对能量过程的分析方法有（）。

A．能量衡算法；B．热流分析法；C．熵分析法；D．功衡算法10、夹点之上区域不可设置（）。

A．热阱；B．保温器；C．热源；D．物流混合器11、对新过程的化工设计需要进行（）A．概念设计；B．装置设计；C．中试设计；D．反应设计12、换热网络设计的目的是得到（）。

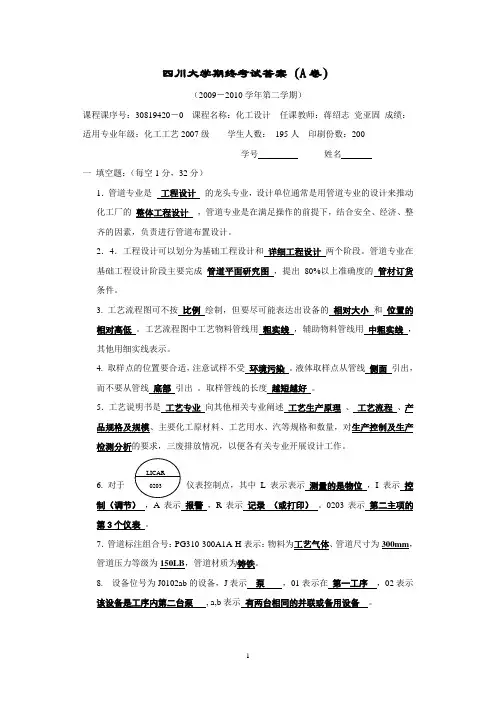

四川大学期终考试答案（A卷）（2009－2010学年第二学期）课程课序号：30819420－0 课程名称：化工设计任课教师：蒋绍志党亚固成绩：适用专业年级：化工工艺2007级学生人数：195人印刷份数：200学号姓名一填空题：（每空1分，32分）1．管道专业是工程设计的龙头专业，设计单位通常是用管道专业的设计来推动化工厂的整体工程设计，管道专业是在满足操作的前提下，结合安全、经济、整齐的因素，负责进行管道布置设计。

2．4．工程设计可以划分为基础工程设计和详细工程设计两个阶段。

管道专业在基础工程设计阶段主要完成管道平面研究图，提出80%以上准确度的管材订货条件。

3. 工艺流程图可不按比例绘制，但要尽可能表达出设备的相对大小和位置的相对高低。

工艺流程图中工艺物料管线用粗实线，辅助物料管线用中粗实线，其他用细实线表示。

4. 取样点的位置要合适，注意试样不受环境污染。

液体取样点从管线侧面引出，而不要从管线底部引出。

取样管线的长度越短越好。

5．工艺说明书是工艺专业向其他相关专业阐述工艺生产原理、工艺流程、产品规格及规模、主要化工原材料、工艺用水、汽等规格和数量，对生产控制及生产检测分析的要求，三废排放情况，以便各有关专业开展设计工作。

6. 对于仪表控制点，其中L表示表示测量的是物位，I 表示控制（调节），A表示报警，R表示记录（或打印）。

0203表示第二主项的第3个仪表。

7．管道标注组合号：PG310-300A1A-H表示：物料为工艺气体、管道尺寸为300mm，管道压力等级为150LB，管道材质为铸铁。

8. 设备位号为J0102ab的设备，J表示泵，01表示在第一工序，02表示该设备是工序内第二台泵, a,b表示有两台相同的并联或备用设备。

二、判断正误，在错误的括号中打×，正确的打√（每题2分，20分）1、工艺流程图（PFD）必须画出冷却水、冷冻盐水、压缩空气等，而不能仅表示出工艺设备使用处的进出位置。

化⼯设计考试答案⼀.名词解释（每题4分，共20分）1.⼯艺创新：⼜称过程创新，是指把⼀种新的⽣产⽅式和流程引⼊体系，它包括新⼯艺的应⽤、新装备和新的⽣产管理⽅式流程的应⽤。

2初步设计：根据设计任务书，对设计对象进⾏全⾯的研究，寻求在技术上可能、经济上合理的最符合要求的设计⽅案。

主要是确定全⼚性的设计原则、标准和⽅案，⽔、电、汽的供应⽅式和⽤量，关键设备的选型及产品成本、项⽬投资等重⼤技术经济问题。

编制初步设计书。

3机会研究：机会研究就是为⼯程建设项⽬的投资⽅出建议，在⼀定的地区和部门内，以⾃然资源和市场的调查为基础，寻找最有得的投资机会。

4化⼯设备图中装配图：表⽰化⼯设备的结构、尺⼨、各零部件间的装配连接关系，并写明技术要求和特性等资料的图样。

5车间⼚房布置：是对整个车间各⼯段、各设施在车间场地范围内，按照它们在⽣产和⽣活中所起的作⽤进⾏合理的平⾯和⽴⾯布置。

1..⽔泵型号的选择应考虑哪些问题？（1）液体介质的性质：⽔泵、油泵、耐腐蚀泵等。

（2）流量：单吸泵或双吸泵。

（3）扬程:单吸泵或双吸泵。

（4）操作温度：⼀般泵、低温泵、⾼温泵。

（5）化学性质：耐腐蚀泵、液下耐腐蚀泵、屏蔽泵。

2.带控制点的⼯艺流程图应包含哪些内容？（1）⽤图例表⽰出全部⼯艺设备（2）表⽰⼯艺物料和辅助管道的流向及⼯艺物料管道上的阀门（⽤图例表⽰），异径管等有关附件，但不必绘出法兰、弯头、三通等⼀般管件，流程图管道的连接位置应与配管图基本⼀致。

（3）以图例表⽰出控制回路、仪表的参数、功能、仪表位号和控制⽅法。

（4）标注全部设备的位号和名称。

（5）表⽰全部管道的管道代号、管径、材料、保温等。

3.设备选型和⼯艺设计的原则是什么？设备选型原则：（1）满⾜⼯艺要求：⼒求技术先进，经济合理。

（2）设备成熟可靠：设备成熟，设备材料可靠。

（3）尽量采⽤国产设备：节约外汇，促进机械制造业发展。

4.可⾏性研究报告应包括哪⼏个⽅⾯内容？(1)总论：包括项⽬名称、主办单位名称、企业性质及法⼈、可⾏性研究的依据、可⾏性研究的主要内容和论据、评价的结论性意见、存在问题和建议等，并附上主要技术经济指标表；（2）需求预测：包括国内外需求情况预测和产品的价格分析；（3）产品的⽣产⽅案及⽣产规模；（4）⼯艺技术⽅案：包括⼯艺技术⽅案的选择、物料平衡和消耗定额、主要设备的选择、⼯艺和设备拟采⽤标准化的情况等内容；（5 ）原材料、燃料及⽔电汽的来源与供应（6）建⼚条件和⼚址选择布局⽅案；（7）共⽤⼯程与辅助设施⽅案（8）环境保护及安全卫⽣（9）⼯⼚组织、劳动定员和⼈员培训；（10）项⽬实施规划；（11）投资估算和资⾦筹措；（12）经济效益评价及社会效益评价；（13）结论：包括综合评价和研究报告的结论、存在问题及建议等内容5.哪些情况适合露天布置？露天布置有哪些优缺点？露天布置是优先考虑的第⼀⽅案，只要有可能都要采⽤露天或半露天布置。

《化工过程设备设计》期末复习题答案一、名词解释1．外压容器内外的压力差小于零的压力容器叫外压容器。

2．边缘应力由于容器的结构不连续等因素造成其变形不协调而产生的附加应力为边缘应力。

3．基本风压值以一般空旷平坦的地面、离地面10米高处，统计得到的30年一遇10分钟平均最大风速为标准计算而得的值叫基本风压值。

4．计算厚度由计算公式而得的壁厚叫计算壁厚。

5．低压容器对内压容器当其设计压力为 1.6MPa P 1MPa 0<≤.时为低压容器。

6．等面积补强法在有效的补强范围内，开孔接管处的有效补强金属面积应大于或等于开孔时减小的金属面积。

7．回转壳体一平面曲线绕同一平面的轴旋转一周形成的壳体为回转壳体。

8．公称压力将压力容器所受到的压力分成若干个等级，这个规定的标准等级就是公称压力。

9．计算压力在相应设计温度下，用以确定容器壁厚的压力为计算压力。

10．20R20表示含碳量为0.2%，R 表示容器用钢。

11．设计压力设定在容器顶部的最高压力，与相应的设计温度一起作为设计载荷，其值不低于工作压力。

12．强制式密封完全依靠螺栓力压紧垫片使之密封为强制式密封。

13．强度构件在外力作用下不至发生过大变形或断裂的能力。

14．临界压力导致外压圆筒失稳的外压为临界压力。

15．主应力在单元体的三对相互垂直的平面上只作用有正应力而无剪应力，这样的平面为主平面。

在主平面上作用的正应力为主应力。

16．内压容器内外压力差大于零的压力容器叫内压容器。

17．强度构件抵抗外力作用不致发生过大变形或断裂的能力。

18．无力矩理论因为容器的壁薄，所以可以不考虑弯矩的影响，近似的求得薄壳的应力，这种计算应力的理论为无力矩理论。

19．压力容器内部含有压力流体的容器为压力容器。

20.薄膜应力由无力矩理论求得的应力为薄膜应力。

二、判断是非题（正确的划√，错误划×）1．内压圆筒开椭圆孔时，其长轴应与轴线平行。

（×）2．设计压力为4MPa的容器为高压容器。

化工基础期末试题及答案一、选择题（每题2分，共20分）1. 化工生产中，下列哪种物质不属于催化剂？A. 硫酸B. 氢氧化钠C. 氧化铁D. 铂答案：B2. 化工过程中，下列哪种操作不属于单元操作？A. 过滤B. 蒸馏C. 反应D. 混合答案：C3. 化工原料在反应过程中，下列哪种物质不是反应物？A. 甲烷B. 氧气C. 二氧化碳D. 氮气答案：D4. 在化工生产中，下列哪种设备主要用于分离气体和液体？A. 塔B. 反应器C. 换热器D. 泵答案：A5. 化工生产中，下列哪种物质不是常见的化工原料？A. 乙烯B. 丙烯C. 丁烯D. 丁烷答案：D6. 化工生产中，下列哪种物质不是常见的化工产品？A. 聚乙烯B. 聚丙烯C. 聚氯乙烯D. 聚苯乙烯答案：D7. 化工生产中，下列哪种设备主要用于控制反应温度？A. 搅拌器B. 换热器C. 反应器D. 分离器答案：B8. 化工原料在反应过程中，下列哪种物质不是常见的催化剂？A. 硫酸B. 氧化铜C. 氧化铁D. 氯化钠答案：D9. 在化工生产中，下列哪种操作不属于化工过程的基本操作？A. 混合B. 过滤C. 蒸馏D. 焊接答案：D10. 化工生产中，下列哪种物质不是常见的化工原料？A. 乙烯B. 丙烯C. 丁二烯D. 丁烷答案：D二、填空题（每题2分，共20分）1. 化工生产中，反应器的主要作用是________。

答案：提供适宜的条件使化学反应顺利进行2. 化工原料在反应过程中，催化剂的作用是________。

答案：加速反应速率而不改变反应的化学平衡3. 在化工生产中，换热器的主要功能是________。

答案：传递热量以控制或维持反应温度4. 化工原料在反应过程中，反应物是指________。

答案：参与化学反应的物质5. 化工生产中，塔的主要作用是________。

答案：实现气液或液液分离6. 化工原料在反应过程中，副产品是指________。

答案：不是主要目标产物的其它产物7. 化工生产中，泵的主要作用是________。

山东师范大学10 - 11学年第一学期期末考试试题（时间：120分钟 共100分）课程编号： 课程名称：化工设计 适用年级： 2007级 学制:四 适用专业：化学工程与工艺 试题类别：A 考试形式：闭卷一、填空题：（每空1分，共20分）1.化工设计是一个将系统（如一个工厂、一个车间或一套装置）全部用 的方式，描绘成图纸、表格及必要的文字说明，也就是把工艺流程、技术装备转化成 的过程。

2.根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是 、 、 、和 。

3.选择生产方法和工艺流程是应着重考虑 、 、和 三原则。

4.工厂的三废治理工程要‘三同时’，即 、、 。

5.工艺计算的主要内容包括 、 、等6.在生产工艺流程图中，设备轮廓线用 画出，物料管线用 画出，动力管线用 画出。

7.设备的标注由 、 及设备标注线组成。

二、选择题：下面每题的选项中，只有一个是正确的，请将所选的字母填入题目括号内。

（每小题1分，共20分）1．属于换热器的控制方案有（ ）（A ）调节换热介质流量；（B ）压力调节；（C ）循环调节；（D ）PID 调节2．在带控制点的工艺流程图中，常用比例为：（ ） （A ）1：10；（B ）1：100；（C ）1：35；（D ）1:150 3．常用设备分类代号中，表示泵的符号为：（ ）（A ）B ；（B ）；J （C ）P ；（D ）C4．工艺流程图中表示工艺气的是：（ ）（A ）PA ；（B ）PGS ；（C ）PG ；（D ）IG5．在仪表位号的标注中，TRC 的含义是：（ ）（A ） 温度报警积分；（B ） 温度控制变送；（C ） 温度记录控制；（D ） 温度积分控制6．单程转化率与总转化率的区别在于：（ ）（A ） 计算基准；（B ） 计算方法；（C ） 计算目标；（D ） 计算程序7．在管道仪表流程图中，粗线条的宽度推荐值为：（）（A）0.5 mm；（B）1.0 mm；（C）1.4 mm；（D）2.0 mm8．同一公称通径管子的（）相同。
