2021中考物理复习动态电路的定量计算【动态电路解题的一一般步骤】〔一〕根据电路图判断电路的串、并联关系：串联分压、并联分流,各支路互不影响,干路的电流受支路影响.〔二〕弄清各电表测量的物理量：电流表串联在电路中,电压表并联一在电路中.〔三〕动态分析：电阻R的变化引起电流、电压的变化.①不管是串联还是并联,如果有一.个电阻变大,那么总电阻变大；反之亦然.②由公式1二三得,当电压不变时,电阻越大,电流就越小；由公式U=IR得,通过电阻的电流越大,它两端的电压也越大.〔四〕同「类物理量变化量大小的比拟及不同类物理量变化量间的关系及计算.先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比拟.“不同类物理量的变化量〞,主要指的是电压、电流及电功率的变化量.当电路状态发生变化时,定值电阻：R=才具有普遍意义,但A P=A UX A I是错误的.〔五〕动态电路变化的同时要注意.保护电路,各物理量变化范围〔极值〕的计算.此类问题指的是两个极值点下的I、U R P的计算：①电流最大时需要考虑：电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流.②电流最小,即电阻最大时,此时假设电压表测滑动变阻器两端的电压,注意电压表不能超量程.〔六〕当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值.串联：电流I 1 = I 2=I ,其他物理量都与电阻成正比.并联：电压U=U=U其他物理量都和电阻成反比.考点一：滑动变阻器引起的动态电路的计算1 .如下图,电源电压恒为12V,定值电阻Ri=10Q, R= 15 ◎,滑动变阻器R的最大阻值为18Q,那么R上每秒钟发热的最小值为J, R的电功率的最大值为W2 .如图甲所示的电路中,电源电压保持不变.闭合开关S,当滑动变阻器的滑片P从a端移动到b端的过程中,定值电阻R两端的电压随Vt动变阻器於接入电路的阻值变化图象如图乙所示,以下说法正确的选项是〔〕A.电源电压为6VB.定值电阻R的阻值为10aC.当,t片P在b端时,通过R的电流为0.6AD.当滑动变阻器接入电路的阻值为20◎时,R消耗的电功率为0.4W3.如甲图所示的电路中,电源电压为8V恒定不变,R为定值电阻,R为滑动变阻器,闭合开关S后,在滑片P滑动过程中,电压表与电流表示数的变化关系如图乙所示, 根据图象信息可知,以下判断错误的选项是〔〕A. R的阻值是5 aB.电路的最大总功率12.8WC. Ro的最小功率是1.6WD.滑动变阻器最大阻值是35 a4 .如图,电源电电压不变,定值电阻R=6◎,电流表的量程为0~0.6A ,电压表的量程为0~3V,滑动变阻器R的规格为“40Q 1A〞,闭合开关后,当滑片P置于M点时,电流表示数为0.3A,当滑片P置于N点时,电流表示数变化了0.1A,且滑动变阻器连入电路中的阻值一M —R N 2(1)求定值电阻R前后两次电功率之比；(2)求电源电压；(3)在不损坏元件的情况下,求出滑动变阻器的取值范围.5 .如下图,定值电阻R的阻值为10 Q,滑动变阻器R的阻值变化范围为0〜20 Q,当滑片P移到R 的最左端时,电流表的示数为0.6 A,当,t片P移到R的最右端时电流表和电压表的示数各是多少？6 .如下图,设电源电压保持不变, R=10 Q,当闭合开关S,滑动变阻器的滑片P在中点c时,电流表的示数为0.3 A,移动滑片P至b端时,电流表的示数为0.2 A.那么电源电压U与滑动变阻器的最大阻值R分别是多少？考点二：开关引起的动态电路的计算1 .如下图,电源电压不变,当开关S2断开,S1、S3闭合时,电流表示数为I1 ,电压表示数为U1;当开关S2闭合,S1、S3断开时,电流表示数为I2 ,电压表示数为U2.R1: R2=2: 1,贝^ ( )11」Ui 32 .如下图,电源电压保持不变, R、R2、R3均为定值电阻,R: R>=2: 3, S为单刀双掷开关.当S接到1时,电流表的示数为0.4A, R消耗的功率为P i,此时R消耗的功率为1.6W; 当S接到2时,R2消耗的功率为P2,P i：P2= 32: 27,那么电源电压为V, R i为Q , 6 Q .3 .如下图的电路中, R=5 Q, R=15 ◎.开关S接1时电流表的示数为0.15 A ;开关S接2时,电流表的示数为0.1 A ,那么灯L的电阻是()A. 5 a B . 10 Q C . 15 a D . 20 a2 R&~11---------- 0 --------4 .如下图电路, R为40 Q,当S闭合,S1断开时,电压表的读数是4 V,通过R的电流为A,当S、S1均闭合时,电压表的读数是12 V, R的阻值为Q .5 .如下图是调温型电熨斗的简化电路图,它的工作电压为220V. R和R2均为电熨斗底板中的加热元件,R2的阻值为61.6 Q,只闭合S1时为低温档,电功率为440W同时闭合S1和5时为高温档,试求：।0 一 a a ,I 、(1)低温档工作时,电路中的电流是多少?(2)电阻R的阻值是多少？(3)高温档的电功率是多少？6 .如下图的电路中,电源电压不变,电阻R的阻值为20 ◎.当断开开关S和闭合开关&时,电流表的示数为0.50 A;当断开开关S2,闭合开关S、S3时,电流表的示数为0.90A.求: (1)电阻R的阻值.(2)断开开关S和$,闭合开关S2时,加在电阻R两端的电压.考点三：传感器引起的动态电路的计算1.如图为一种测量环境湿度仪器的简化工作原理图. 电源电压恒为6V,定值电阻R为l 5 ◎, R为湿敏电阻,其阻值随环境湿度的增加而减小, 阻值范围为10 ◎〜20◎,电压表量程为0〜3V,电流表量程为0〜0.6 A.闭合开关S,当环境的湿度增加时,在保证两电表平安的情况下,以下说法中正确的选项是(A.电流表示数变大,R0两端的电压变大B.电压表示数与电流表示数的比值不变C.通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15a2 .图甲是某新型电饭锅的简化电路图. R0为15◎的定值电阻,其阻值不受温度影响.R T是热敏电阻,其阻值随温度的变化规律如图乙所示. 由图象可知,当R的温度从30c升高到130c的过程中,电路总功率的变化规律是：；当R T的温度到达100c时,R T的功率为3 .如图甲所示,实验小组的同学设计了一种测量温度的电路.电源电源为 6V 且保持不 变,R 是定值电阻,R 是热敏电阻,其阻值随温度变化的图像如图乙所示. 电流表采用“0〜0.3 A 〞的量程.(1)当环境温度是40 C 时,电流表的示数为 0.2 A ,求此时R 的电阻值.(2)该电路能测量的最高温度是多少?4 .为预防酒驾事故的出现,酒精测试仪被广泛应用.有一种由酒精气体传感器制成的呼气酒 精测试仪,当接触到的酒精气体浓度增加时,其电阻值降低,如图甲所示.当酒精气体的浓度为0时,R 的电阻为60 Q .在图乙所示的工作电路中,电源电压恒为 8 V,定值电阻 R=20 Q .Q 志工/品］高1% ［舒盯1c0 10 加 3040S0M7080 骊 IMdT乙酒帮,仲传播器(1102030405 06 0.70B 091D强精气体浓度甲0OOQOQOOOO 中B7&筝聿321(1)当被检测者酒精气体的浓度为0时,求电压表的示数.(2)现在国际公认的酒驾标准是0.2 mg/mL w酒精气体浓度w 0.8 mg/mL ,当电流表的示数为0.2 A时,试通过计算判断被检测者是否酒驾.5 .如图甲所示为某型号电子秤,其结构原理如图乙所示, R是定值电阻；R是压敏电阻,其阻值R随所受压力F变化的关系如图丙所示,改写电流表(量程为0〜0.6 A)的表盘数值后可直接读出所称物体的质量. 设踏板的质量为5 kg,电源电压保持12 V不变,g取10 N/kg.(1)根据图像可知,当被称物体的质量增加时,压敏电阻R的阻值,电流表的示数(以上两空均选填“变大〞或“变小〞(2)空载时,电流表的示数为0.048 A ,那么R0的阻值为Q .⑶该电子秤的最大测量值是kg.(4)假设身边没有电流表只有电压表,试问还能制作电子秤吗？假设不能,请说明理由；假设能, 电压表应怎样连入电路？答： , .2021中考物理复习考点专题练习专题八：动态电路的定量计算参考答案考点一：滑动变阻器引起的动态电路的计算1.如下图,电源电压恒为12V,定值电阻Ri=10Q, R2=15Q,滑动变阻器R的最大阻值为18Q,那么R上每秒钟发热的最小值为J, R的电功率的最大值为【答案】0.9 ; 6.6 .如图甲所示的电路中,电源电压保持不变.闭合开关S,当滑动变阻器的滑片P从a端移动到b端的过程中,定值电阻R两端的电压随Vt动变阻器R2接入电路的阻值变化图象如图乙所示,以下说法正确的选项是〔〕A.电源电压为6VB.定值电阻R的阻值为10aC.当,t片P在b端时,通过R的电流为0.6AD.当滑动变阻器接入电路的阻值为20◎时,Ri消耗的电功率为0.4W【答案】ABD7 .如甲图所示的电路中,电源电压为8V恒定不变,R为定值电阻,R为滑动变阻器,闭合开关S后,在滑片P滑动过程中,电压表与电流表示数的变化关系如图乙所示, 根据图象信息可知,以下判断错误的选项是〔〕A.舟的阻值是5 aB.电路的最大总功率12.8WC. K的最小功率是1.6WD.滑动变阻器最大阻值是35 a【答案】G8 .如图,电源电电压不变,定值电阻R=6◎,电流表的量程为0〜0.6A ,电压表的量程为0〜3V,滑动变阻器R的规格为“40Q 1A〞,闭合开关后,当滑片P置于M点时,电流表示数为0.3A,当滑片P置于N点时,电流表示数变化了0.1A,且滑动变阻器连入电路中的阻值(1)求定值电阻R前后两次电功率之比；(2)求电源电压；(3)在不损坏元件的情况下,求出滑动变阻器的取值范围.解：(1)滑片由M点滑到N点,电阻变大,电路中的电流减小,所以滑片P置于N点时电路中的电流:I N=I M- 0.1A =0.3A - 0.1A = 0.2A,定值电阻R1前后两次电功率之比：也二巫(0.3A)2 9:4P N I；R (0.2A)2(2)滑片P置于M点时,电源电压U= I M (R+R),滑片P置于N点时,电源电压U= I N (R+R),R=2FM,所以0.3AX (R+R) =0.2AX (R+2R),解得FM= R = 6Q,电源电压：U= I M (R+R) = 0.3A X (6Q+6Q) = 3.6V ;(3)根据电流表量程和滑动变阻器规格可知,电路中的最大电流为I大=0.6A,由欧姆定律可得,电路总电阻：3.6V °----- 60.6A滑动变阻器连入电路的最小阻值:R 滑小=R — R=6Q - 6Q= 0Q;电压表的量程为0〜3V,滑动变阻器两端的最大电压 U 滑=3V,R 两端的电压 U=U — U 滑=3.6V —3V= 0.6V, 角军得R 滑大=30 Q ,所以在不损坏元件的情况下,滑动变阻器的取值范围为0 ◎〜30 0.5.如下图,定值电阻 R 的阻值为10 Q,滑动变阻器 R 的阻值变化范围为 0〜20 Q,当 滑片P 移到R 的最左端时,电流表的示数为 0.6 A,当,t 片P 移到R 的最右端时电流表和电 压表的示数各是多少？【答案】当滑片 P 移到R 的最左端时,电路为 R 的简单电路,电流表测电路中的电流,U 、〜由欧姆7E 律表达式 I=R 变形可得电源电压： U= I iR = 0.6 A X 10 Q = 6 V;当滑片P 移到R 的最右端时,R 与R 的最大阻值串联,电压表测 R 两端的电压,电流表测电 路中的电流,因串联电路中总电阻等于各分电阻之和, 所以,电路中电流表的示数:6 V---———=0.2 A ,那么电压表的小数： U=I z R= 0.2 A X20 Q= 4 V.I 0 OQ _0 0\J OQ6.如下图,设电源电压保持不变, R=10 Q,当闭合开关S,滑动变阻器的滑片c 时,电流表的示数为 0.3 A,移动滑片P 至b 端时,电流表的示数为0.2 A.那么电源电压 U与滑动变阻器的最大阻值 R 分别是多少？jr _?8一【答案】闭合开关 S,滑动变阻器的滑片 P 在中点c 时,电阻和滑动变阻器串联; 串联电路中总电阻等于各分电阻之和, 根据欧姆定律可得,电路中的电流: I = R0^U R C = U -RI = 0.3 A ①,10 Q + 2移动滑片P 至b 端时,电阻 R 和滑动变阻器串联;根据串联电路的分压特点可知: U 1 R 1 _0.6V 6 U 滑R 滑大 3VR 滑大I 2=R+RP 在中点此时电路中的电流：U UI = R OT R； = io Q+ R T0.2 A ②’由①②两式可得：U= 6 V, R= 20 Q .考点二：开关引起的动态电路的计算1 .如下图,电源电压不变,当开关S2断开,S1、S3闭合时,电流表示数为I1 ,电压表示数为U1;当开关S2闭合,S1、S3断开时,电流表示数为I2 ,电压表示数为U2.R1:R2=2: 1,那么〔11 3A'h=9 r ___ ___ _____2 .如下图,电源电压保持不变, R i、R2、R3均为定值电阻,R: R2=2: 3, S为单刀双掷开关.当S接到1时,电流表的示数为0.4A, R i消耗的功率为P i,此时R消耗的功率为1.6W; 当S接到2时,R2消耗的功率为P2,R: P2= 32: 27,那么电源电压为V, R为Q , 6 Q .【答案】12; 20; 10.3 .如下图的电路中, R=5 Q, R2=15 ◎.开关S接1时电流表的示数为0.15 A ;开关SU 220V R ------------- I 2A110 因串联电路中总电阻等于各分电阻之和,所以,电阻R1的阻接2时,电流表的示数为 0.1 A ,那么灯L 的电阻是( )A. 5 a B . 10 Q C . 15 a D . 20 a4 .如下图电路, R 为40 Q,当S 闭合,S 1断开时,电压表的读数是 4 V,通过R 的 电流为 A,当S 、S i 均闭合时,电压表的读数是 12 V, R 2的阻值为 Q .【答案】0.1 805 .如下图是调温型电熨斗的简化电路图,它的工作电压为220V. R 和R 2均为电熨斗底板中的加热元件,R 2的阻值为61.6 Q,只闭合&时为低温档,电功率为 440W 同时闭合S 和 及时为高温档,试求：(1)低温档工作时,电路中的电流是多少? (2)电阻R 的阻值是多少？ (3)高温档的电功率是多少？解：(1)只闭合 S1时为低温档,电功率为440W,由P=UI 可得,电路中的电流:I 压 440W 2A;U 220V(2)只闭合S1时,R1与R2串联,电熨斗处于低温档, 由I= U R 可得,电路的总电阻:答：(1)低温档工作时,电路中的电流是 2A;(2)电阻R1的阻值是48.4 Q;(3)高温档的电功率是 1000W 6.如下图的电路中,电源电压不变,电阻 R 的阻值为20 ◎.当断开开关S 和险,闭合开关&时,电流表的示数为 0.50 A;当断开开关S 2,闭合开关S 、S 3时, A.求: (1)电阻R 2的阻值.(2)断开开关S 和闭合开关 5时,加在电阻 R 两端的电压.【答案】(1)当S i 和Q 断开,S 3闭合时,F 2断路,通过电阻 R 的电流：11=0.50 A , 电源电压：U= I 1R = 0.50 A X20 Q= 10 V;当及断开,S1和与闭合时,R 和R 并联, 通过 R 的电流：I2= I -11=0.90 A -0.50 A =0.40 A , U 10 VR2= ~= = 2512 0.40 A(2)当S 1、S 3断开,S 2闭合时,R 和R 串联,电路中电流: ,一 UR 10 V X 20 a R两端的电压：□=I 1R = R ^ =2.Q + 25 Q 考点三：传感器引起的动态电路的计算3V,电流表量程为 .〜0.6 A.闭合开关S,当环境的湿度增加时,在保证两电表平安的情况下,以下说法中正确的选项是()值：R1=R-R2=110Q-61.6 Q =48.4 Q ;(3)同时闭合S1和S2时,电路为R1的简单电路,电熨斗处于高温档,那么高温档的电功率：「高=U ：〞组R 148.41000W .电流表的示数为0.90R+R'〜4.4 V.1.如图为一种测量环境湿度仪器的简化工作原理图.电源电压恒为6V,定值电阻R 为I5Q,R 为湿敏电阻,其阻值随环境湿度的增加而减小, 阻值范围为10 ◎〜20Q,电压表量程为.〜D. R0在电路中的最小电阻值为 15a【答案】BC2 .图甲是某新型电饭锅的简化电路图. R 为15◎的定值电阻,其阻值不受温度影响. R T 是热敏电阻,其阻值随温度的变化规律如图乙所示. 由图象可知,当R 的温度从30c 升高到130c3 .如图甲所示,实验小组的同学设计了一种测量温度的电路.电源电源为 变,R 是定值电阻,R 是热敏电阻,其阻值随温度变化的图像如图乙所示. 0.3 A 〞的量程.1金 甲(1)当环境温度是40 C 时,电流表的示数为0.2 A ,求此时R 的电阻值.(2)该电路能测量的最高温度是多少？【答案】(1)由图甲知,两电阻串联,电流表测电路中的电流,A. B. C. 电流表示数变大,R0两端的电压变大 电压表示数与电流表示数的比值不变 通过R0的最大电流为 0.24A的过程中,电路总功率的变化规律是:;当R T 的温度到达100c 时,R T 的功率为【答案】先增大后减小; 640.6V 且保持不 电流表采用“0〜甲品当环境温度是 40 c 时,由图乙知,热敏电阻的阻值为 R = 25 Q,此时电流表的示数为 I= 0.2 A ,,一,… rU 6 V根据欧姆定律可得,电路的总电阻： R=「=不六-=30 Q,I 0.2 A根据串联电路的电阻规律可得, R 的电阻值：R=R — R=30 Q- 25 Q = 5 Q .(2)电流表采用“ 0〜0.3 A 〞的量程,故最大电流不能超过 0.3 A , 根据欧姆定律可得,串联电路的最小总电阻:U 6 V R 小=；-=c c A= 20I 大 0.3 A根据串联电路的电阻规律可得,热敏电阻的最小阻值:R 小=R 小—R = 20 Q- 5 Q= 15 Q;由图乙知,对应的最高温度为 90 C.4 .为预防酒驾事故的出现,酒精测试仪被广泛应用.有一种由酒精气体传感器制成的呼气酒 精测试仪,当接触到的酒精气体浓度增加时,其电阻值降低,如图甲所示.当酒精气体的浓度为0时,R 的电阻为60 Q .在图乙所示的工作电路中,电源电压恒为 8 V,定值电阻 R =20 Q .酒精气体桢旃器用-- 1 1 -1—@—十次广产呼呼 ——__——(110203 0405ID酒蒋气体浓度甲乙(1)当被检测者酒精气体的浓度为 0时,求电压表的示数.(2)现在国际公认的酒驾标准是0.2 mg/mL w 酒精气体浓度w 0.8 mg/mL ,当电流表的示数为0.2 A 时,试通过计算判断被检测者是否酒驾.【答案】(1)从图甲中可以看出,当被检测者酒精气体的浓度为 0时,R 的电阻为60 Q,根据串联电阻的特点可知电路中的总电阻为R= R + R=60 Q + 20 Q = 80 Q ,所以电路中的电流为I=U= T 8-V r=0.1 A ,在串联电路中电流处处相等,所以R 两端的电压为 U=IR 80 L2 XR=0.1 A X60 Q = 6 V.(2)当电路中的电流为 0.2 A 时,电路中的总电阻为R = 4 =岛一 =40 Q,所以此时 RI 0.2 A冷OOQOQOOOU 曲87554321的阻值为R' =R' - R2=40 Q- 20 Q= 20 Q,由图甲可知此时对应的酒精气体浓度为0.3 mg/mL , 0.2 mg/mL<0.3 mg/mL<0.8 mg/mL ,所以被检测者属于酒驾.5 .如图甲所示为某型号电子秤,其结构原理如图乙所示, K是定值电阻；R是压敏电阻,其阻值R随所受压力F变化的关系如图丙所示,改写电流表 (量程为0〜0.6 A)的表盘数值后可直接读出所称物体的质量. 设踏板的质量为5 kg,电源电压保持12 V不变,g取10 N/kg.(1)根据图像可知,当被称物体的质量增加时,压敏电阻R的阻值,电流表的示数.(以上两空均选填“变大〞或“变小〞)(2)空载时,电流表的示数为0.048 A ,那么R的阻值为Q .⑶该电子秤的最大测量值是kg.(4)假设身边没有电流表只有电压表,试问还能制作电子秤吗？假设不能,请说明理由；假设能,电压表应怎样连入电路？答： , .【答案】(1)变小变大(2)10⑶115 (4)能并联在R两端【解析】(1)当被称物体的质量增加时,压敏电阻受到的压力增大；由R- F图像可知,压力增大时,压敏电阻的阻值减小,总电阻减小,由欧姆定律可知,电路中的电流变大,即电流表的示数变大.(2)空载时,踏板对压敏电阻的压力：F= G踏板=m踏板g = 5 kg x 10 N/kg=50 N,根据图丙可知,压力F=50 N时,压敏电阻的阻值R= 240 Q;此时电路的总电阻：= 丁=八=250 Q ,由串联电路的电阻特点可得, R的阻值：R)=R E、一R= 250 ◎一I 0.048 A240 Q= 10 Q .(3)由题意可知,电子秤是由电流表改装而成的,且当电子秤所测质量最大时,对应的电流表示数到达最大值；所以,此时电路中的电流：I最大=0.6 A ,那么定值电阻两端的电压为U0= I最大R=0.6 AX 10 Q = 6 V,压敏电阻两端分得的电压：U R= U— U)= 12 V-6 V = 6 V,压敏电阻的阻值：R = [U^=06VA-=10 由图丙可知,此时压敏电阻受到的压力为1200 N由于F=6踏板+6物,那么所测物体的最大重力为G物最大= F—G踏板= 1200 N— 50 N= 1150 N,由G= mg 可得,该电子秤的最大测量值：m物最大=°5取大= =115 kg.(4)根据串联分压的规律g 10 N/kg可知,当压力增大时,压敏电阻的阻值减小,压敏电阻两端的电压也减小,那么定值电阻R0两端的电压变大,故可以把电压表并联在R0两端,能反映物体质量的变化情况,所以能利用电压表制造电子秤.如下图.。

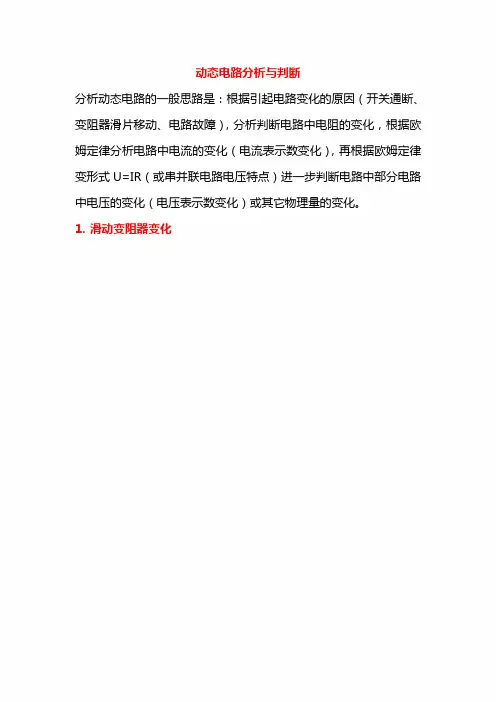

动态电路分析与判断
分析动态电路的一般思路是：根据引起电路变化的原因（开关通断、变阻器滑片移动、电路故障），分析判断电路中电阻的变化，根据欧姆定律分析电路中电流的变化（电流表示数变化），再根据欧姆定律变形式U=IR（或串并联电路电压特点）进一步判断电路中部分电路中电压的变化（电压表示数变化）或其它物理量的变化。

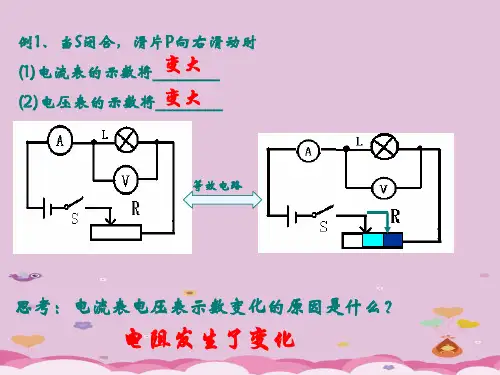

1.滑动变阻器变化
2、开关引起电路变化
串联电路中开关的断开或闭合引起的变化
并联电路中开关的断开或闭合引起的变化
电路故障原因分析。

动态电路分析（二）一、知识点睛1.开关变化型动态电路的解题思路：（1）分析第一个状态电路结构及各电表作用；（2）根据电学规律表达所求的量。

（2）分析第二个状态电路结构及各电表作用；（3）根据电学规律表达所求的量。

2.电路安全原则（1）电表：不超过最大测量值（2）其他电路元件：不超过正常工作时的电压和电流。

二、精讲精练【板块一】开关变化型动态电路1.如图所示，当开关S 闭合时，电压表示数36V，电流表示数为3A，当开关S 断开时，电压表示数为 27V。

求：（1）电源电压的大小；（2）电阻R1、R2 阻值的大小。

SR1A V R22.如图所示，电阻R1=5Ω，电源电压恒定不变，当开关 S2 闭合，S1、S3 断开时，电压表示数为 5V，电流表的示数为 0.2A。

求：（1）R2 的阻值和电源电压；（2）当开关 S2 断开，S1、S3 闭合时后，电压表、电流表的示数。

第 2 题图AVR 1R 2S 1S 23. 如图所示，电源电压为 12V 且保持不变。

R 1＝6Ω，R 3＝4Ω， 当 S 1、S 2 均断开时，电流表的示数为 1.2A 。

求：（1） R 2 的阻值；（2） 当 S 1、S 2 均合上时，电流表和电压表的示数。

4.如图所示，电源电压不变，当开关 S 1、S 2 同时闭合时，电流表的示数是 0.3A ，电压表示数是 6V 。

若两表互换位置，当开关S 2 闭合、S 1 断开时，电流表示数是 0.2A 。

求：（1） R 1 的阻值； （2） 电压表示数； （3） 经过 R 2 的电流； （4） R 1 和 R 2 的阻值之比。

5. 如图所示，电源电压恒定不变，已知 R 1=3R 2，当 S 1 闭合、S 2 断开时，电压表和电流表示数分别 U 1 和 I 1；当 S 1 断开、S 2 闭合时，电压表和电流表示数分别 U 2 和 I 2，则 U 1:U 2=，I 1:I 2=。

第 3 题图第 4 题图6.如图所示电路，电源电压不变，开关 S1 处于闭合状态。
