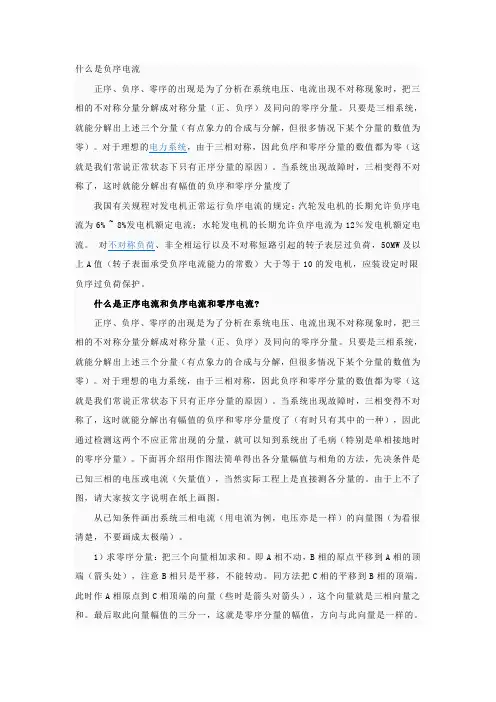

什么是负序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时,把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。
只要是三相系统,就能分解出上述三个分量(有点象力的合成与分解,但很多情况下某个分量的数值为零)。
对于理想的电力系统,由于三相对称,因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因)。
当系统出现故障时,三相变得不对称了,这时就能分解出有幅值的负序和零序分量度了我国有关规程对发电机正常运行负序电流的规定:汽轮发电机的长期允许负序电流为6% ~ 8%发电机额定电流;水轮发电机的长期允许负序电流为12%发电机额定电流。
对不对称负荷、非全相运行以及不对称短路引起的转子表层过负荷,50MW及以上A值(转子表面承受负序电流能力的常数)大于等于10的发电机,应装设定时限负序过负荷保护。
什么是正序电流和负序电流和零序电流?正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时,把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。
只要是三相系统,就能分解出上述三个分量(有点象力的合成与分解,但很多情况下某个分量的数值为零)。
对于理想的电力系统,由于三相对称,因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因)。
当系统出现故障时,三相变得不对称了,这时就能分解出有幅值的负序和零序分量度了(有时只有其中的一种),因此通过检测这两个不应正常出现的分量,就可以知到系统出了毛病(特别是单相接地时的零序分量)。
下面再介绍用作图法简单得出各分量幅值与相角的方法,先决条件是已知三相的电压或电流(矢量值),当然实际工程上是直接测各分量的。
由于上不了图,请大家按文字说明在纸上画图。
从已知条件画出系统三相电流(用电流为例,电压亦是一样)的向量图(为看很清楚,不要画成太极端)。
1)求零序分量:把三个向量相加求和。
即A相不动,B相的原点平移到A相的顶端(箭头处),注意B相只是平移,不能转动。
1.负序电流的定义:正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时,把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。
只要是三相系统,就能分解出上述三个分量(有点象力的合成与分解,但很多情况下某个分量的数值为零)。
对于理想的电力系统,由于三相对称,因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因)。
当系统出现故障时,三相变得不对称了,这时就能分解出有幅值的负序和零序分量度了。
2.我国有关规程对发电机正常运行负序电流的规定:汽轮发电机的长期允许负序电流为6% ~ 8%发电机额定电流;水轮发电机的长期允许负序电流为12%发电机额定电流。
3.该定值规定了发电机在正常运行时所能承受的负序电流数值,对于发电机额定电流为是10189A的话,在发电机正常运行时负序电流就不能超过10189*8%=815A,此值为负序电流的限值,而不是实际发电机正常运行时的负序电流值。
4.根据国标《继电保护和安全自动装置技术规程》(GB/T 14285-2006)4.2.6.3 50MW及以上的发电机,宜装设负序过电流保护和单元件低压起动过电流保护。
4.2.9对不对称负荷、非全相运行以及外部不对称短路引起的负序电流,应按下列规定装设发电机转子表层过负荷保护:4.2.9.1 50MW及以上A值(转子表面承受负序电流能力的常数)大于等于10的发电机,应装设定时限负序过负荷保护。
保护与4.2.6.3条的负序过电流保护组合在一起。
保护的动作电流按躲过发电机长期允许的负序电流值和躲过最大负荷下负序电流滤过器的不平衡电流值整定,带时限动作于信号。
4.2.9.2 100MW及以上A值小于10的发电机,应装设由定时限和反时限两部分组成的转子表层过负荷保护。
定时限部分:动作电流按发电机长期允许的负序电流值和躲过最大负荷下负序电流滤过器的不平衡电流值整定,带时限动作于信号。
反时限部分:动作特性按发电机承受负序电流的能力确定,动作于停机。
正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量:把三个向量相加求和。
即A相不动,B相的原点平移到A相的顶端箭头处。
注意B相只是平移不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。
最后取此向量幅值的三分一。
这就是零序分量的幅值方向与此向量是一样的。
2、求正序分量:对原来三相向量图先作下面的处理,A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。
这就得出了正序分量。
3、求负序分量注意原向量图的处理方法与求正序时不一样。
A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。
下面的方法就与正序时一样了。
对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。
当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。
负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。
注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。
这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。
只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。
对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

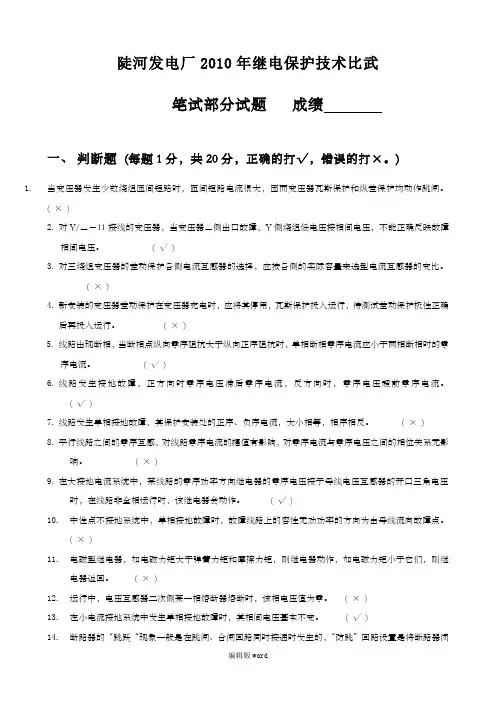

陡河发电厂2010年继电保护技术比武笔试部分试题成绩一、判断题(每题1分,共20分,正确的打√,错误的打×。
)1.当变压器发生少数绕组匝间短路时,匝间短路电流很大,因而变压器瓦斯保护和纵差保护均动作跳闸。
( ×)2.对Y/△-11接线的变压器,当变压器△侧出口故障,Y侧绕组低电压接相间电压,不能正确反映故障相间电压。
( √)3.对三绕组变压器的差动保护各侧电流互感器的选择,应按各侧的实际容量来选型电流互感器的变比。
( ×)4.新安装的变压器差动保护在变压器充电时,应将其停用,瓦斯保护投入运行,待测试差动保护极性正确后再投入运行。
( ×)5.线路出现断相,当断相点纵向零序阻抗大于纵向正序阻抗时,单相断相零序电流应小于两相断相时的零序电流。
( √)6.线路发生接地故障,正方向时零序电压滞后零序电流,反方向时,零序电压超前零序电流。
( √)7.线路发生单相接地故障,其保护安装处的正序、负序电流,大小相等,相序相反。
( ×)8.平行线路之间的零序互感,对线路零序电流的幅值有影响,对零序电流与零序电压之间的相位关系无影响。
( ×)9.在大接地电流系统中,某线路的零序功率方向继电器的零序电压接于母线电压互感器的开口三角电压时,在线路非全相运行时,该继电器会动作。
( √)10.中性点不接地系统中,单相接地故障时,故障线路上的容性无功功率的方向为由母线流向故障点。
( ×)11.电磁型继电器,如电磁力矩大于弹簧力矩和摩擦力矩,则继电器动作,如电磁力矩小于它们,则继电器返回。
( ×)12.运行中,电压互感器二次侧某一相熔断器熔断时,该相电压值为零。
( ×)13.在小电流接地系统中发生单相接地故障时,其相间电压基本不变。
( √)14.断路器的“跳跃“现象一般是在跳闸、合闸回路同时接通时发生的,“防跳”回路设置是将断路器闭锁到跳闸位置。
继电保护复习题(含参考答案)一、判断题(共100题,每题1分,共100分)1.变压器的过负荷通常用来反映正常情况下过载情况,除了发信号外,有时还跳闸。
()A、正确B、错误正确答案:B2.用供电元件的后备保护切除母线故障,时间较长,使系统电压长时间降低,不能保证安全连续供电,甚至造成系统稳定的破坏。
()A、正确B、错误正确答案:A3.对变压器差动保护,需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。
()A、正确B、错误正确答案:A4.近后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护。
()A、正确B、错误正确答案:B5.对没有任何补偿的线路,在单相重合闸的过程中存在潜供电流,如不考虑相间存在的互感,则潜供电流的大小与故障点的位置无关。
()A、正确B、错误正确答案:A6.当运行方式增大,电流保护的范围也增大,运行方式减小,保护范围也减小,所以运行方式变化越大,保护范围越稳定。
()A、正确B、错误正确答案:B7.当变压器发生少数绕组匝间短路时,匝间短路电流很大,因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。
()A、正确B、错误正确答案:B8.电力系统频率低得过多,对距离保护来讲,首先是使阻抗继电器的最大灵敏角变大,因此会使距离保护躲负荷阻抗的能力变差,躲短路点过渡电阻的能力增强。
()A、正确B、错误正确答案:B9.变压器励磁涌流的大小与合闸瞬间有关,当电压瞬时值为零时合闸励磁涌流最小。
( )A、正确B、错误正确答案:B10.绝缘监视装置适用于母线出线较多的情况。
A、正确B、错误正确答案:B11.系统运行方式越大,等效阻抗越大,短路电流越小,母线残压越大。
(A、正确B、错误正确答案:B12.接地距离保护只在线路发生单相接地路障时动作,相间距离保护只在线路发生相间短路故障时动作。
()A、正确B、错误正确答案:B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。

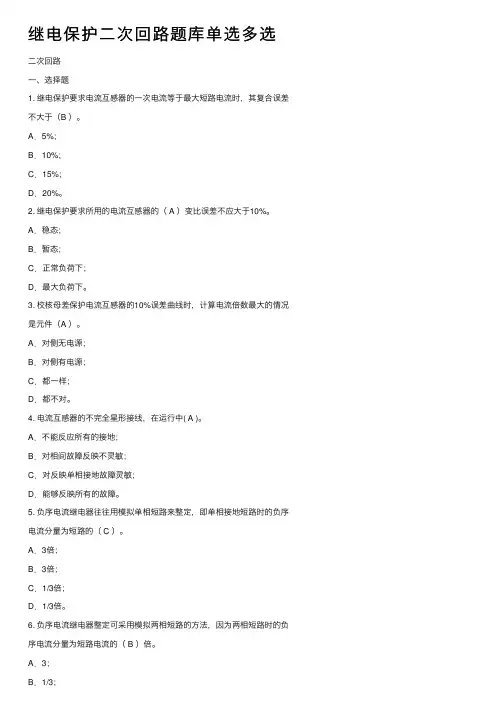

继电保护⼆次回路题库单选多选⼆次回路⼀、选择题1. 继电保护要求电流互感器的⼀次电流等于最⼤短路电流时,其复合误差不⼤于(B )。
A.5%;B.10%;C.15%;D.20%。
2. 继电保护要求所⽤的电流互感器的( A )变⽐误差不应⼤于10%。
A.稳态;B.暂态;C.正常负荷下;D.最⼤负荷下。
3. 校核母差保护电流互感器的10%误差曲线时,计算电流倍数最⼤的情况是元件(A )。
A.对侧⽆电源;B.对侧有电源;C.都⼀样;D.都不对。
4. 电流互感器的不完全星形接线,在运⾏中( A )。
A.不能反应所有的接地;B.对相间故障反映不灵敏;C.对反映单相接地故障灵敏;D.能够反映所有的故障。
5. 负序电流继电器往往⽤模拟单相短路来整定,即单相接地短路时的负序电流分量为短路的( C )。
A.3倍;B.3倍;C.1/3倍;D.1/3倍。
6. 负序电流继电器整定可采⽤模拟两相短路的⽅法,因为两相短路时的负序电流分量为短路电流的( B )倍。
A.3;B.1/3;7. 负序电流继电器往往⽤模拟两相短路来整定,若负序电流定值为1A,则此时继电器的动作电流应为( B )A。
A.3;B.3;C.1/3;D.1/3。
8. 负序电压继电器往往⽤模拟相间短路的单相电压⽅法整定,如果整定值为负序相电压3V,则此时继电器的动作电压应为( C )V。
A.3;B.3;C.9;D.1/3。
9. ⽤单相电压整定负序电压继电器的动作电压,即对负序电压继电器的任⼀对输⼊电压端⼦间,模拟两相短路。
如在A和BC间施加单相电压记下此时继电器的动作电压为Uop,继电器整定电压为负序线电压Uop2则:Uop2=Uop/( B )。
A.3;B.3;C. 1.5;D.1/3。
10. 现场可⽤模拟两相短路的⽅法(单相电压法)对负序电压继电器的动作电压进⾏调整试验,继电器整定电压为负序相电压Uop2,如果在A和BC间施加单相电压Uop时继电器动作,则:Uop2=Uop/(D )。
电机负序电流保护动作原因电机负序保护电动机负序电流的整定是按照额定状况下整定的,在正常运行时,一次回路缺相负序电流为额定电流的倍,CT 二次回路断线时负序电流为额定电流的倍,因此一般取负序电流I2dz=电动机负序电流的整定是按照额定状况下整定的,在正常运行时,一次回路缺相负序电流为额定电流的倍,CT 二次回路断线时负序电流为额定电流的倍,因此一般取负序电流I2dz=负序保护,主要通过测量电动机的负序电流来实现。
电源电压的不平衡将会在电动机绕组中产生负序电流,该电流的值取决于电动机的负序阻抗对正序阻抗的比值,此比值大致是正常满负荷电流对启动电流之比,例如,一台启动电流为6倍额定电流的电动机,电源电压有5%的负序,将引起大约30%的负序电流。
由于负序电流在转子中感应涡流,引起电动机过热,为了保护转子不受不平衡电流损害,过热保护在它的动作方程中加入了负序电流热效应系数K2,对于严重的不平衡,诸如断线或反相,必须提供快速保护--单独的不平衡保护。
电动机启动时由于CT饱和等因素容易造成波形失真,从而造成负序保护误动作,本装置的负序动作电流和时限的整定值在电动机启动前后可分别整定。
为了保护电动机断相或反相,启动结束后的典型的负序动作电流整定值I2ZD=Is是合适的,启动过程中的负序动作电流整定值可根据启动试验测量的最大负序电流来确定。
负序动作电流整定值I2ZD的整定范围启动时为~,启动结束后为~,级差均为,当I2>I2ZD 时启动负序保护。
负序保护动作时间按电流/时间反时限动作特性,用负序保护时间常数T2来表示,启动时和运行时分别整定。
负序保护动作时间t2和负序保护时间常数T2的关系可用下面的公式表示:t2 = T2×I2ZD/ I2 秒在整定比较灵敏Is)时,采用动作时间较长的整定值。
注意:当保护应用于FC回路时,保护功能选择中的‘FC方式’必须选择为‘ON’,此时负序保护的最小动作时间为。

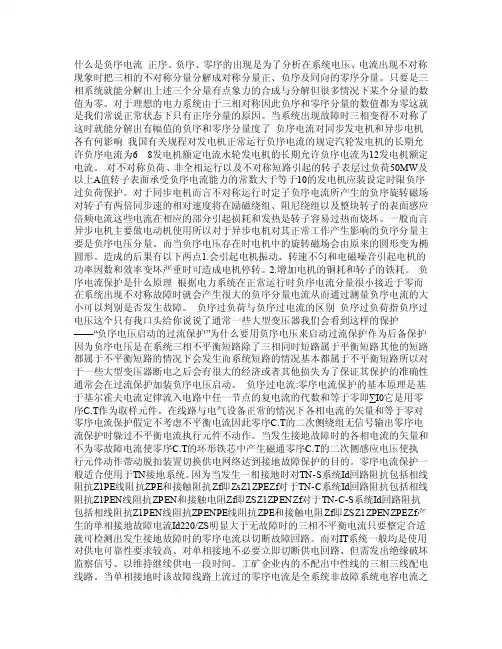

什么是负序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。
只要是三相系统就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。
对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零这就是我们常说正常状态下只有正序分量的原因。
当系统出现故障时三相变得不对称了这时就能分解出有幅值的负序和零序分量度了负序电流对同步发电机和异步电机各有何影响我国有关规程对发电机正常运行负序电流的规定汽轮发电机的长期允许负序电流为6 8发电机额定电流水轮发电机的长期允许负序电流为12发电机额定电流。
对不对称负荷、非全相运行以及不对称短路引起的转子表层过负荷50MW及以上A值转子表面承受负序电流能力的常数大于等于10的发电机应装设定时限负序过负荷保护。
对于同步电机而言不对称运行时定子负序电流所产生的负序旋转磁场对转子有两倍同步速的相对速度将在励磁绕组、阻尼绕组以及整块转子的表面感应倍频电流这些电流在相应的部分引起损耗和发热是转子容易过热而烧坏。
一般而言异步电机主要做电动机使用所以对于异步电机对其正常工作产生影响的负序分量主要是负序电压分量。
而当负序电压存在时电机中的旋转磁场会由原来的圆形变为椭圆形。
造成的后果有以下两点1.会引起电机振动、转速不匀和电磁噪音引起电机的功率因数和效率变坏严重时可造成电机停转。
2.增加电机的铜耗和转子的铁耗。
负序电流保护是什么原理根据电力系统在正常运行时负序电流分量很小接近于零而在系统出现不对称故障时就会产生很大的负序分量电流从而通过测量负序电流的大小可以判别是否发生故障。
负序过负荷与负序过电流的区别负序过负荷指负序过电压这个只有我口头给你说说了通常一些大型变压器我们会看到这样的保护——“负序电压启动的过流保护”为什么要用负序电压来启动过流保护作为后备保护因为负序电压是在系统三相不平衡短路除了三相同时短路属于平衡短路其他的短路都属于不平衡短路的情况下会发生而系统短路的情况基本都属于不平衡短路所以对于一些大型变压器断电之后会有很大的经济或者其他损失为了保证其保护的准确性通常会在过流保护加装负序电压启动。

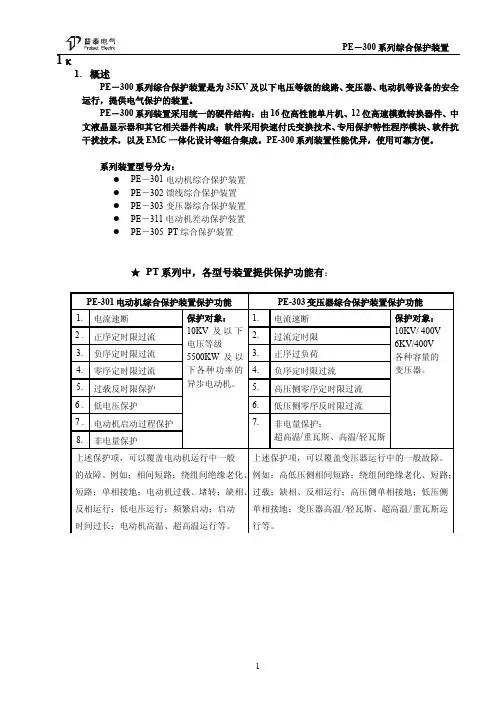

1.概述PE -300系列综合保护装置是为35KV 及以下电压等级的线路、变压器、电动机等设备的安全运行,提供电气保护的装置。
PE -300系列装置采用统一的硬件结构:由16位高性能单片机、12位高速模数转换器件、中文液晶显示器和其它相关器件构成;软件采用快速付氏变换技术、专用保护特性程序模块、软件抗干扰技术,以及EMC 一体化设计等组合集成。
PE-300系列装置性能优异,使用可靠方便。
系列装置型号分为:●PE -301 电动机综合保护装置●PE -302 馈线综合保护装置●PE -303 变压器综合保护装置●PE -311 电动机差动保护装置●PE -305 PT 综合保护装置★PT 系列中,各型号装置提供保护功能有:★系列装置还具备下列功能:1. 监测功能:在装置面板上可直观显示运行时的A、C相电流和差流,以及正序分量、负序分量、零序分量和热积累值,A、C相间的线电压等参数(各型号的显示内容有所不同)。
2. 记录功能:显示并保留保护动作时的各种数据(电流、各序分量)的实时记录、出现的故障类型。
3. 通讯功能: 提供符合MODBUS-RTU通信规约的RS-485现场总线接口,可以通过组网,实现遥测、遥信等功能。
4. 数据保存功能:当断电时装置对各整定值进行可靠保存,通电后无须重新整定。
2.装置结构及特点2.1 装置硬件部分(参见附页“各装置功能原理框图”)2.1.1 由装置内部的电流互感器、电压互感和高速A/D转换电路等组成的电流、电压的交流测量功能模块,这些交流信号是装置保护判断的依据。
2.1.2 装置以16位微处理器为中心,配备存储器、缓冲驱动器、上电、掉电保护和看门狗等芯片组成的微控制器模块和保护模块,并可提供符合MODBUS-RTU通信规约的RS-485现场总线接口,能组网使用。
2.1.3 装置由显示驱动器、液晶显示器(带背光)、按键组成的人机对话模块。
各种测量参数,各种保护定值,装置工作状态均可在液晶显示器上显示、操作。

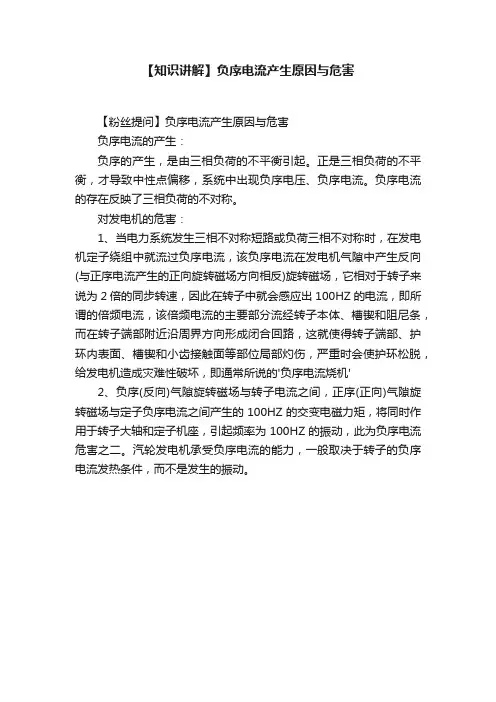

【知识讲解】负序电流产生原因与危害
【粉丝提问】负序电流产生原因与危害
负序电流的产生:
负序的产生,是由三相负荷的不平衡引起。
正是三相负荷的不平衡,才导致中性点偏移,系统中出现负序电压、负序电流。
负序电流的存在反映了三相负荷的不对称。
对发电机的危害:
1、当电力系统发生三相不对称短路或负荷三相不对称时,在发电机定子绕组中就流过负序电流,该负序电流在发电机气隙中产生反向(与正序电流产生的正向旋转磁场方向相反)旋转磁场,它相对于转子来说为2倍的同步转速,因此在转子中就会感应出100HZ的电流,即所谓的倍频电流,该倍频电流的主要部分流经转子本体、槽锲和阻尼条,而在转子端部附近沿周界方向形成闭合回路,这就使得转子端部、护环内表面、槽锲和小齿接触面等部位局部灼伤,严重时会使护环松脱,给发电机造成灾难性破坏,即通常所说的'负序电流烧机'
2、负序(反向)气隙旋转磁场与转子电流之间,正序(正向)气隙旋转磁场与定子负序电流之间产生的100HZ的交变电磁力矩,将同时作用于转子大轴和定子机座,引起频率为100HZ的振动,此为负序电流危害之二。
汽轮发电机承受负序电流的能力,一般取决于转子的负序电流发热条件,而不是发生的振动。
高压电动机综合保护整定原则我公司高压电动机数量多,且功率较大,运行之初,因综保装置整定不合理跳停频繁,误动多次,有的电机已出现问题但保护还未启动,使故障扩大,水泥生产无法正常,所以我查阅了很多资料,还有根据多年的经验,总结出高压电动机的整定原则,经过按照以下原则重新整定后,我公司高压电动机跳停次数大大降低,电动机也得到了可靠的保护。
1.差动电流速断保护:按躲过电动机空载投入时最大暂态电流引起的不平衡电流量大部分以及短路时的不平衡电流整定一般取:Idz=KIe/n式中: Idz:差动电流速断的动作电流Ie:电动机的额定电流K:一般取6—122.纵差保护:1)纵差保护最小动作电流的整定,最小动作电流应大于电动机启动过程中时的不平衡电流Idzmin=Kk△mIe/n式中:Ie:电动机额定电流;n: 电流互感器器的变比Kk:可靠系数,取3~4△m:由于电流互感器变比未完全匹配产生的误差,一般取0.1在工程实用整定计算中可选取Idzmin=(0.3~0.6)Ie/n。
2)比率制动系数K 按最大外部短路电流下差动保护不误动的条件,计算最大制动系数K= Kk Kfzq Ktx Ke式中:Ktx:电流互感器的同型系数,Ktx=0.5Kk:可靠系数,取2~3Ke:电流互感器的比误差,取0.1Kfzq:非周期分量系数,取1.5~2.0计算值Kmax=0.3,但是考虑电流互感器的饱和和暂态特性畸变的影响,在工程实用整定计算中可选取K=0.5~1.03.相电流速断保护:)速断动作电流高值IsdgIsdg= Kk/Ist式中:Ist:电动机启动电流(A)Kk:可靠系数,可取Kk=1.32)速断电流低值IsddIsdd可取0.7~0.8 Isdg一般取0.7 Isdg3)速断动作时间tsd当电动机回路用真空开关或少油开关做出口时,取Tsd=0.06s,当电动机回路用FC做出口时,应适当以保证熔丝熔断早于速断时间。
电动机启动时间Tsd按电动机的实际启动时间并留有一定裕度整定,可取Tsd=1.2s 倍实际启动时间。
两相短路电流是故障支路负序电流嘿,伙计们!今天我们来聊聊一个很有趣的话题,那就是两相短路电流和故障支路负序电流。
听起来有点复杂吧?别担心,我会用最简单的语言来解释这个问题,让我们一起来看看吧!我们来说说两相短路电流。
你知道什么是两相短路吗?简单来说,就是两个电源同时给同一个负载供电,但是其中一个电源突然断开了。
这时候,另一个电源会继续给负载供电,而负载会从另一个电源那里吸取电流。
这个过程就叫做两相短路。
那么,两相短路会导致什么呢?答案是:故障支路负序电流。
那么,什么是故障支路负序电流呢?咱们再换个说法,就是当一个电路出现故障时,负载会从正常的电源线路切换到备用的电源线路。
这时候,备用的电源线路可能会产生负序电流。
负序电流是什么呢?简单来说,就是电流的方向和正常的正弦波相反。
所以,故障支路负序电流就是指在两相短路的情况下,负载从正常的电源线路切换到备用的电源线路时产生的负序电流。
现在我们知道了两相短路电流会导致故障支路负序电流,那么这两个概念之间有什么关系呢?其实很简单,两相短路电流是导致故障支路负序电流的原因。
当两相短路发生时,负载会从正常的电源线路切换到备用的电源线路,而备用的电源线路可能会产生负序电流。
这就是两相短路电流和故障支路负序电流之间的关系。
那么,两相短路电流和故障支路负序电流对我们的生活有什么影响呢?其实很多地方都会出现这种情况。
比如说,我们的家里有时候会出现电压不稳定的情况,这就可能导致两相短路电流的出现。
而当两相短路电流出现时,如果我们的家电设备没有很好的防护措施,就可能会受到损坏。
故障支路负序电流还可能对电力系统的稳定性造成影响,甚至可能导致电力系统的崩溃。
那么,我们应该如何预防两相短路电流和故障支路负序电流呢?其实方法很简单,就是要保证我们的家电设备有很好的防护措施。
比如说,我们可以选择带有过压保护、过流保护和欠压保护等功能的家电设备。
我们还可以定期检查我们家里的电线和电器设备,确保它们处于良好的工作状态。
两相短路电流是故障支路负序电流哎呀,你听我说,这可是关于两相短路电流和故障支路负序电流的事儿。
这可是个大问题,我们得聊聊。
咱们来聊聊两相短路电流。
你知道吗,两相短路电流就是指在电力系统中,两个相邻的电源之间发生短路故障时,会产生的一种电流。
这可不是闹着玩儿的,它可是会给电力系统带来很大的冲击哦!就像人得了感冒一样,虽然不是什么大病,但也会让人不舒服,影响正常生活。
那么,故障支路负序电流又是什么呢?简单来说,就是当电力系统中的一个支路出现故障时,会导致电网中的电压和电流失衡,形成负序电流。
这就像是家里的电灯泡坏了,导致整个房间的电压变低了一样。
虽然这种情况不会对人造成直接的伤害,但是如果长期存在,还是会对电力系统的稳定运行造成影响。
那么,两相短路电流和故障支路负序电流之间有什么关系呢?其实,它们是相互关联的。
当两个相邻的电源发生短路故障时,会导致故障支路负序电流的产生。
而故障支路负序电流又会影响到其他支路的运行,从而导致两相短路电流的出现。
这就像是一个人生病了,不仅自己难受,还会影响到家人的健康一样。
那么,我们该如何防止两相短路电流和故障支路负序电流的发生呢?我们要加强对电力系统的监测和管理,及时发现并处理潜在的问题。
这就像是我们要定期去医院体检一样,早发现、早治疗,才能保证身体健康。
我们要加强对电力设备的研发和改进,提高设备的可靠性和稳定性。
这就像是我们要努力学习,提高自己的能力一样,只有这样,才能在面对挑战时游刃有余。
两相短路电流和故障支路负序电流是我们在电力系统中需要关注的一个重要问题。
我们要时刻保持警惕,加强监测和管理,确保电力系统的稳定运行。
当然了,这个问题说起来容易做起来难,我们需要不断地学习和实践,才能真正掌握其中的奥秘。
希望我们都能在电力行业中取得优异的成绩,为社会的发展做出贡献!。
发电机负序电流保护大容量的发电机,额定电流比较大,低电压启动的过电流保护,往往不能满足远后备灵敏度的要求。
此外当电力系统发生不对称短路、断线、或负载不平衡等情况,发电机定子绕组中将产生负序电流,并将在转子铁芯、励磁绕组及阻尼绕组等部件上感应出倍频电压、电流,引起转子附加发热,危害发电机的安全运行假设负序电流使转子发热是个绝热过程,则不使转子过热所允许的负序电流与持续时间的关系为式中——在时间t内负序电流的均方根值(以发电机额定电流为基准的负序电流标幺值);——流经发电机的负序电流;t——负序电流持续时间;A——发电机允许过热常数,其值与发电机型式和冷却方式有关。
1.定时限负序电流保护(1) 原理接线对表面冷却的汽轮发电机和水轮发电机,大都采用两段式定时限负序过电流保护,其原理接线如图8—12所示。
图8—12 发电机负序电流及单项式低电压启动的过电流保护的原理接线图(2) 负序电流的整定计算1)启动电流的整定计算动作于信号的保护部分(继电器3)按躲开发电机长期允许的负序电流和最大负荷时负序滤过器的不平衡电流整定,一般情况下取动作于跳闸的保护部分(继电器4),保护的启动电流按下面两个条件整定。
按转子发热条件整定,启动电流值为式中A——发电机允许过热的时间常数。
对非强迫式冷却的发电机,1s负序电流热稳定常数对绕组内冷却的汽轮发电机,容量为200MW时,;对水轮发电机.T——值班人员有可能采取措施消除负序电流的时间,一般取120s,如值班人员在此时间内来不及消除产生负序电流的运行方式,则保护动作于跳闸。
对于表面冷却的发电机组,,代入上式后可得发电机的负序动作电流.动作于跳闸的负序动作电流还需与相邻元件的负序电流后备保护在灵敏度上相配合式中——配合系数,取1.1;——在计算运行方式下,发生外部故障时流过相邻元件(一般只考虑升压变压器的情况)的负序短路电流刚好与其负序电流保护的启动电流相等时,流经被保护发电机的负序短路电流(考虑有否分支系数)。
零序电压,零序电流.负序电流.正序电流怎么理解正常电流(理想情况):只有正序电流单相接地短路:故障相正序、负序、零序电流相等两相短路:故障点零序电流为零,正序和负序电流互为相反数两相短路接地:故障点正序、负序、零序电流均有三相对称短路:只有正序三相对称接地短路:有正序三相不对称短路:有正序和负序三相不对称接地短路:有正序负序和零序一相断线:断口电流有正序、负序和零序两相断线:断口上各序电流相等对电机回路来说是三相三线线制,Ia+Ib+Ic=0,三相不对称时也成立;当Ia+Ib+Ic≠0时必有一相接地,对地有有漏电流;对三相四线制则为Ia+Ib+Ic+Io=0成立,只要无漏电,三相不对称时也成立;因此,零序电流通常作为漏电故障判断的参数。
负序电流则不同,其主要应用于三相三线的电机回路;在没有漏电的情况下(即Ia+Ib+Ic=0),三相不对称时也会产生负序电流;其常作为电机故障判断;注意了:Ia+Ib+Ic=0与三相对称不是一回事;Ia+Ib+Ic=0时,三相仍可能不对称。
注意了:三相不平衡与零序电流不可混淆呀!三相不平衡时,不一定会有零序电流的;同样有零序电流时,三相仍可能为对称的。
前面好几位把两者混淆了吧!正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时,把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。
只要是三相系统,一般针对三相三线制的电机回路,就能分解出上述三个分量(有点象力的合成与分解,但很多情况下某个分量的数值为零)。
对于理想的电力系统,由于三相对称,因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因)。
当系统出现故障时,三相变得不对称了,这时就能分解出有幅值的负序和零序分量度了(有时只有其中的一种),因此通过检测这两个不应正常出现的分量,就可以知到系统出了毛病(特别是单相接地时的零序分量)。
下面再介绍用作图法简单得出各分量幅值与相角的方法,先决条件是已知三相的电压或电流(矢量值),当然实际工程上是直接测各分量的。
两相CT 能否计算负序分量?用户现场电动机的CT 为A 、C 两相式,用户提出:能否实现断相保护(用负序电流判据)。
如果系统为小电流接地系统,结论是:可以实现。
如果系统为大电流接地系统,结论是:不可以。
分析如下:图1 不接地系统三相对地电容示意在小电流接地系统中,一般情况下可以近似认为:0...=++II I CBA。
而负序电流的计算公式为:3/)(..2..2I II IC BA a a++=,当回路只安装了A 、C 相CT 时,可利用)(...I I I C A B +-=来计算负序电流。
负序保护主要用于系统发生不对称短路,短路时电流较大。
而由于系统三相对地电容附加在相电流上的电容电流数值较小,可不予考虑。
三相电流不为0仅在以下情况下不严格成立:系统发生两条回路的非同名相同时接地。
图2 不接地系统发生两条回路的非同名相同时接地非同名相同时接地可分为两种情况讨论:B 、C 相同时接地,A 、C 相同时接地。
为简化计算,假设短路电流均为I ,且忽略负荷电流。
1.不失一般性,假设线路1 B 相接地,线路2 C 相接地。
a.对于线路1采用三相CT 时,0..==I IC A,..I IB=,3/3/3/)(.2.2..2..2I II II Iaaa aBC BA ==++=,3/.2I I= 。
采用两相CT 时,0..B .===I I I C A ,03/)(..2..2=I I I I C B A a a ++=,0.2=I。
b.对于线路2采用三相CT 时,0..==I IB A,..I I C -=,3/3/3/)(....2..2I I I II I a a a aC C BA -++===,3/.2I I=。
采用两相CT 时,0.=IA,..I I B =,..I I C -=,3/)(3/3/)(.2...2..2I I I II I a a a a aC C BA -++===,3/3.2I I=。
1.负序电流的定义:正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时,把三相的不对称分量分解成对称分量(正、负序)及同向的零序分量。
只要是三相系统,就能分解出上述三个分量(有点象力的合成与分解,但很多情况下某个分量的数值为零)。
对于理想的电力系统,由于三相对称,因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因)。
当系统出现故障时,三相变得不对称了,这时就能分解出有幅值的负序和零序分量度了。
2.我国有关规程对发电机正常运行负序电流的规定:汽轮发电机的长期允许负序电流为6% ~ 8%发电机额定电流;水轮发电机的长期允许负序电流为12%发电机额定电流。
3.该定值规定了发电机在正常运行时所能承受的负序电流数值,对于发电机额定电流为是10189A的话,在发电机正常运行时负序电流就不能超过10189*8%=815A,此值为负序电流的限值,而不是实际发电机正常运行时的负序电流值。
4.根据国标《继电保护和安全自动装置技术规程》(GB/T 14285-2006)
4.2.6.3 50MW及以上的发电机,宜装设负序过电流保护和单元件低压起动过电流保护。
4.2.9对不对称负荷、非全相运行以及外部不对称短路引起的负序电流,应按下列规定装设发电机转子表层过负荷保护:
4.2.9.1 50MW及以上A值(转子表面承受负序电流能力的常数)大于等于10的发电机,应装设定时限负序过负荷保护。
保护与4.2.6.3条的负序过电流保护组合在一起。
保护的动作电流按躲过发电机长期允许的负序电流值和躲过最大负荷下负序电流滤过器的不平衡电流值整定,带时限动作于信号。
4.2.9.2 100MW及以上A值小于10的发电机,应装设由定时限和反时限两部分组成的转子表层过负荷保护。
定时限部分:动作电流按发电机长期允许的负序电流值和躲过最大负荷下负序电流滤过器的不平衡电流值整定,带时限动作于信号。
反时限部分:动作特性按发电机承受负序电流的能力确定,动作于停机。
保护应能反应电流变化时发电机转子的热积累过程。
不考虑在灵敏系数和时限方面与其它相间短路保护相配合。

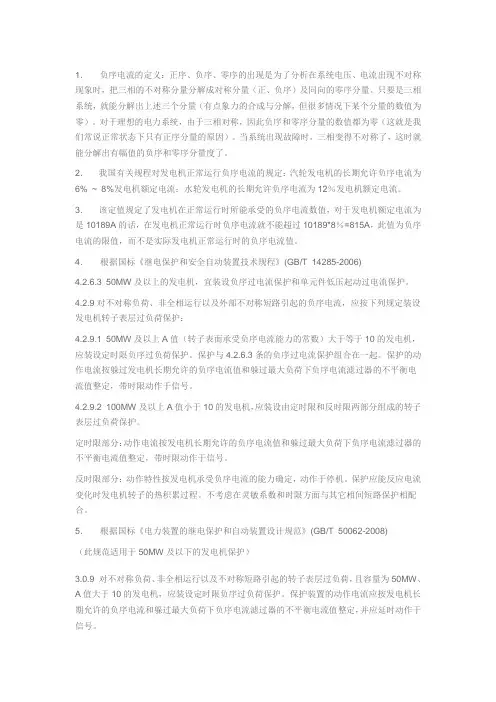

5.根据国标《电力装置的继电保护和自动装置设计规范》(GB/T 50062-2008)
(此规范适用于50MW及以下的发电机保护)
3.0.9 对不对称负荷、非全相运行以及不对称短路引起的转子表层过负荷,且容量为50MW、A值大于10的发电机,应装设定时限负序过负荷保护。
保护装置的动作电流应按发电机长期允许的负序电流和躲过最大负荷下负序电流滤过器的不平衡电流值整定,并应延时动作于信号。
