固定式钢梯及平台安全要求_第3部分.工业防护栏杆及钢平台doc

固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台Safety requirements for fixed steel ladders and platform Part 3: Industrial guardrails and steel platform 自2009-12-1 起执行固定式工业防护栏杆fixed in dustrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏见图1）。

扶手(顶部栏杆)handrail(top-rail)v1.0可编辑可修改1――扶手（顶部栏杆）; 2——中间栏杆； 3――立柱； 4――踢脚板；H ――栏杆高度。

图1防护栏杆示意图 防护栏杆设计载荷4.3.1防护栏杆安装后顶部栏杆应能承受水平方向和垂直向下方向不小于890 N 集中载荷和不小于700 N/m 均布载荷。

在相邻立柱间的最大挠曲变形应不大于跨度的 1/250。

水平和垂直载荷以及集中和均布载荷均不叠加。

中间栏杆应能承受在中点圆周上施加的不小于mm端部或末端立柱应能承受在立柱顶部施加的任何方向上 890 N 的集中载荷。

钢平台设计载荷钢平台的设计载荷应按实际使用要求确定，并应不小于本部分规定的值。

整个平台区域内应能承受不小于3kN/m 2均匀分布活载荷。

在平台区域内中心距为 1000 mm,边长300 mm 正方形上应能承受不小于 1kN 集中载荷。

平台地板在设计载荷下的挠曲变形应不大于 10 mm 或跨度的1/200，两者取小值。

制造安装防护栏杆及钢平台应采用焊接连接，焊接要求应符合GB 50205的规定。

当不便焊接时，可用螺栓连接，但应保证设计的结构强度。

安装后的防护栏杆及钢平台不应有 歪斜、扭曲、变形馆位为壽米700 N 水平集中载荷，最大挠曲变形不大于发布单位：国家质量监督检验检疫总局2009-3-31发布提岀单位：国家安全生产监督管理总局起草单位：吉林省安全科学技术研究院、长春工业大学、长春工程学院批准单位：国家标准化管理委员会。

固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB4053.3-2009本部分规定了固定式工业防护栏杆及钢平台的基本安全要求，包括设计、制造和安装方面的要求。

本标准适用于工业企业内工作场所中使用的防护栏杆及钢平台，但不包括其他标准规定的情况。

4.2引用文件本部分所引用的文件，包括GB钢结构工程施工质量验收规范。

对于注明日期的文件，其后的修改单或修订版不适用于本部分，但建议各方根据最新版本进行研究和使用。

5术语和定义本部分定义了一些术语，包括固定式工业防护栏杆、扶手、中间栏杆、立柱、脚踏板、平台等。

这些术语的定义对于理解本部分的内容非常重要。

6固定式工业防护栏杆的要求6.1材料要求固定式工业防护栏杆的材料应符合相关标准的要求，如GB/T1591、GB/T700等。

在使用过程中，应定期检查材料的状况，如有损坏或腐蚀等情况应及时更换。

6.2设计要求固定式工业防护栏杆的设计应满足相关标准的要求，如GB、GB等。

设计时应考虑使用环境、荷载条件、安全性等因素，并进行充分的计算和验证。

6.3制造要求固定式工业防护栏杆的制造应符合相关标准的要求，如GB/T1804、GB/T2518等。

制造过程中应注意材料的选择、加工工艺、检验等环节，确保产品质量符合要求。

6.4安装要求固定式工业防护栏杆的安装应符合相关标准的要求，如GB、GB等。

安装前应进行充分的准备工作，如现场勘察、材料验收、基础制作等。

安装过程中应注意安全，确保产品安装质量符合要求。

7固定式工业平台的要求7.1材料要求固定式工业平台的材料应符合相关标准的要求，如GB/T1591、GB/T700等。

在使用过程中，应定期检查材料的状况，如有损坏或腐蚀等情况应及时更换。

7.2设计要求固定式工业平台的设计应满足相关标准的要求，如GB、GB等。

设计时应考虑使用环境、荷载条件、安全性等因素，并进行充分的计算和验证。

7.3制造要求固定式工业平台的制造应符合相关标准的要求，如GB/T1804、GB/T2518等。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台安全要求第1部分：钢直梯1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护拉杆及钢平台GB50057 建筑物防雷设计规范GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式钢直梯fixed steel ladder永久性安装在建筑物或设备上，与水平面呈75°~90°倾角主要构件为钢材制造的直梯（见图1）。

3.2 梯梁（梯框）stile（rail）用来安装踏棍或其他横向承载件的梯子侧边构件。

3.3 踏棍rung使用者上下梯子时脚踩踏的梯子构件。

3.4 护笼（安全防护笼）cage（cage guard）安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

3.5 支撑support用来将钢直梯固定在建筑物或设备上的构件。

3.6 （直梯）扶手handrail钢直梯顶端供攀登者手握的构件。

3.7 内侧净宽度inside clear width两梯梁内侧平行于踏棍测量的距离，简称梯宽。

3.8 梯段高度height of the ladder梯子上端基准面至基准面的垂直距离，简称梯高。

4 一般要求4.1 材料4.1.1 钢直梯采用钢材的力学性能不低于Q235-B，并具有碳含量合格保证。

4.1.2 支撑宜采用角钢、钢板或钢板焊接成T型钢制作，埋没或焊接4.2 钢直梯倾角钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。

当条件限制不能垂直水平面时，两梯梁中心线所在平面与水平面倾角应在75°~90°范围内。

GB 4053.3-2009 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台基本信息【英文名称】Safety requirements for fixed steel ladders and platform―Part 3:Industrial guardrails and steel platform【标准状态】现行【全文语种】中文简体【发布日期】1983/12/19【实施日期】2009/12/1【修订日期】2009/3/31【中国标准分类号】C68【国际标准分类号】13.100关联标准【代替标准】GB 4053.3-1993,GB 4053.4-1983【被代替标准】暂无【引用标准】GB 50205适用范围&文摘本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

总有一天你会渐渐明白，对自己笑的人不一定是真爱，对方表面的伪善是为博取信赖，暗里他可能会伺机将你伤害。

总有一天你会渐渐明白，不是所有人都对你心门敞开，即使你用善良和真心对待，有的人依然会悄悄将你出卖。

总有一天你会渐渐明白，哪怕你拿到了幸福的号码牌，命运之神也不一定对你温柔相待，你的余生仍有可能会被忧伤覆盖。

总有一天你会渐渐明白，人世间每个人都会有孽缘和无奈，有的人不值得你为他付出和慷慨，命中注定的灾祸你想躲也躲不开。

总有一天你会渐渐明白，不管你在人群中出不出彩，不管你对生活认真抑或懈怠，该来的一切总是会因你而来。

总有一天你会渐渐明白，人生总有预料不到的惊喜和意外，纵然你处在绝望的谷底和天台，转身就有可能看到晴天驱走阴霾。

总有一天你会渐渐明白，无论人生之路宽畅还是狭窄，如果你能用勇敢和坦然对待，一切困难都不是前进的阻碍。

天下总有地方是专属于你的舞台，你的江湖你才是真正的主宰，对于前尘和过往少问应不应该，无论何处你都要展现自己的风采。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台安全规定第 1 部分：钢直梯1范畴本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全规定。

2规范性引用文献下列文献中的条款通过GB4053的本部分的引用而成为本部分的条款。

但凡注日期的引用文献，其随即全部的修改单（不涉及勘误的内容）或修订版均不合用于本部分，然而，激励根据本部分达成合同的各方研究与否可使用这些文献的最新版本。

但凡不注日期的引用文献，其最新版本合用本部分。

GB4053.3 固定式钢梯及平台安全规定第3 部分：工业防护拉杆及钢平台GB50057 建筑物防雷设计规范GB50205 钢构造工程施工质量验收规范3术语和定义下列术语和定义合用于本部分。

3.1固定式钢直梯fixed steel ladder永久性安装在建筑物或设备上，与水平面呈75°~90°倾角重要构件为钢材制造的直梯（见图1）。

3.2梯梁（梯框）stile（rail）用来安装踏棍或其它横向承载件的梯子侧边构件。

3.3踏棍rung使用者上下梯子时脚踩踏的梯子构件。

3.4护笼（安全防护笼）cage（cage guard）安装在梯梁或固定构造上，封闭梯子周边攀登空间避免人员坠落的框架构造。

3.5支撑support用来将钢直梯固定在建筑物或设备上的构件。

3.6（直梯）扶手handrail钢直梯顶端供攀登者手握的构件。

3.7内侧净宽度inside clear width两梯梁内侧平行于踏棍测量的距离，简称梯宽。

3.8梯段高度height of the ladder梯子上端基准面至基准面的垂直距离，简称梯高。

4普通规定4.1材料4.1.1钢直梯采用钢材的力学性能不低于Q235-B，并含有碳含量合格确保。

4.1.2支撑宜采用角钢、钢板或钢板焊接成T 型钢制作，埋没或焊接时必须牢固可靠。

图1固定式钢直梯示意图1——梯梁2——踏棍3——非持续障碍4——护笼笼箍5——护笼立杆6——栏杆H——梯段高h——栏杆高s——踏棍间距；H≦15000；h≧1050;s=225-300。

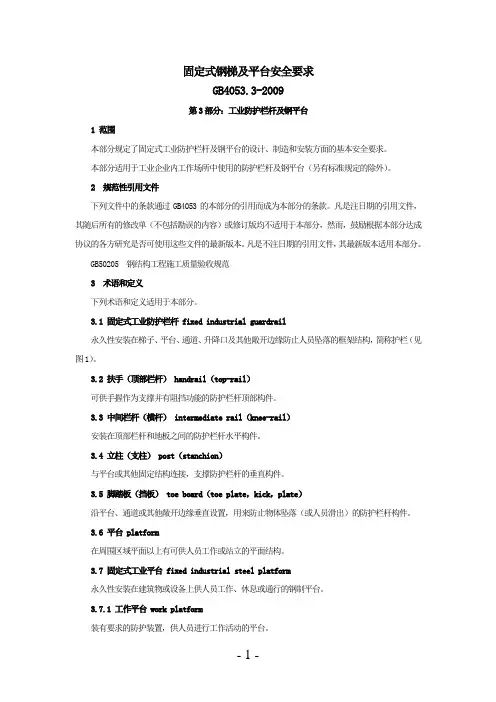

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

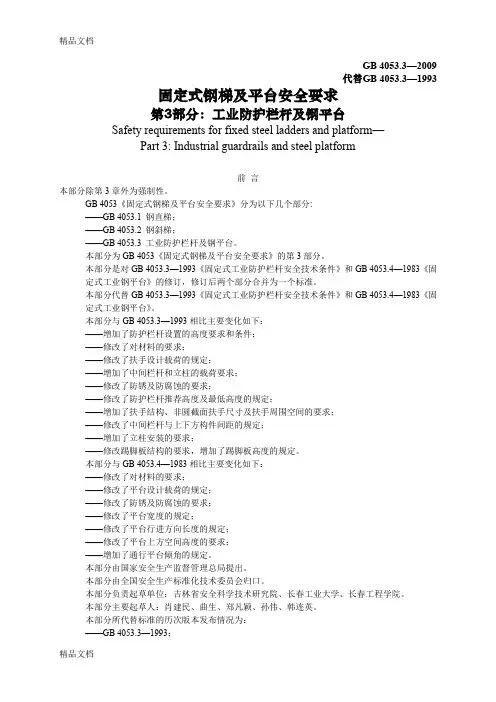

GB 4053.3—2009代替GB 4053.3—1993固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台Safety requirements for fixed steel ladders and platform—Part 3: Industrial guardrails and steel platform前言本部分除第3章外为强制性。

GB 4053《固定式钢梯及平台安全要求》分为以下几个部分:——GB 4053.1 钢直梯；——GB 4053.2 钢斜梯；——GB 4053.3 工业防护栏杆及钢平台。

本部分为GB 4053《固定式钢梯及平台安全要求》的第3部分。

本部分是对GB 4053.3—1993《固定式工业防护栏杆安全技术条件》和GB 4053.4—1983《固定式工业钢平台》的修订，修订后两个部分合并为一个标准。

本部分代替GB 4053.3—1993《固定式工业防护栏杆安全技术条件》和GB 4053.4—1983《固定式工业钢平台》。

本部分与GB 4053.3—1993相比主要变化如下：——增加了防护栏杆设置的高度要求和条件；——修改了对材料的要求；——修改了扶手设计载荷的规定；——增加了中间栏杆和立柱的载荷要求；——修改了防锈及防腐蚀的要求；——修改了防护栏杆推荐高度及最低高度的规定；——增加了扶手结构、非圆截面扶手尺寸及扶手周围空间的要求；——修改了中间栏杆与上下方构件间距的规定；——增加了立柱安装的要求；——修改踢脚板结构的要求，增加了踢脚板高度的规定。

本部分与GB 4053.4—1983相比主要变化如下：——修改了对材料的要求；——修改了平台设计载荷的规定；——修改了防锈及防腐蚀的要求；——修改了平台宽度的规定；——修改了平台行进方向长度的规定；——修改了平台上方空间高度的要求；——增加了通行平台倾角的规定。

本部分由国家安全生产监督管理总局提出。

本部分由全国安全生产标准化技术委员会归口。

牢固式钢梯及仄台仄安央供之阳早格格创做第3部分：工业防备栏杆及钢仄台1 范畴原部分确定了牢固式工业防备栏杆及钢仄台的安排、制制战拆置圆里的基原仄安央供.原部分适用于工业企业内处事场合中使用的防备栏杆及钢仄台（另有尺度确定的除中）.2 典型性引用文献下列文献中的条款通过GB4053的原部分的引用而成为原部分的条款.通常是注日期的引用文献，其随后所有的建改单（不包罗勘误的真量）或者建订版均不适用于原部分，然而，饱励根据原部分完毕协议的各圆钻研是可可使用那些文献的最新版原.通常是不注日期的引用文献，其最新版原适用原部分.GB50205 钢结构工程动工品量查支典型3 术语战定义下列术语战定义适用于原部分.3.1 牢固式工业防备栏杆 fixed industrial guardrail永暂性拆置正在梯子、仄台、通讲、降降心及其余关关边沿预防人员坠降的框架结构，简称护栏（睹图1）.3.2 扶脚（顶部栏杆） handrail（top-rail）可供脚握动做支撑并有阻挡功能的防备栏杆顶部构件.3.3 中间栏杆（横杆）intermediate rail（knee-rail）拆置正在顶部栏杆战天板之间的防备栏杆火仄构件.3.4 坐柱（维持） post（stanchion）与仄台或者其余牢固结构连交，支撑防备栏杆的笔直构件.3.5 足踩板（挡板）toe board（toe plate，kick，plate）沿仄台、通讲或者其余关关边沿笔直树坐，用去预防物体坠降（或者人员滑出）的防备栏杆构件.3.6 仄台platform正在周围天区仄里以上有可供人员处事或者站坐的仄里结构.3.7 牢固式工业仄台 fixed industrial steel platform永暂性拆置正在兴办物或者设备上供人员处事、戚息或者通止的钢制仄台.3.7.1处事仄台 work platform拆有央供的防备拆置，供人员举止处事活动的仄台.3.7.2 梯间仄台（中间仄台、戚息仄台）landing （intermediate platform，rest platform）相邻梯段间供人员戚息或者改变前进目标的仄台.3.7.3 通止仄台（通讲）walking platform （walkway，runway）供人员由一个天区到另一个天区止走的仄台.4 普遍央供4.1 防备央供4.1.1距下圆相邻天板或者大天1.2m及以上的仄台、通讲或者处事里得所有关关边沿应树坐防备栏杆.4.1.2正在仄台、通讲或者处事里上大概使用功具、呆板部件或者东西场合，应正在所有关关边沿树坐戴踢足板的防备栏杆.4.1.3正在酸洗或者电镀、脱脂等伤害设备上圆或者附近的仄台、通讲或者处事里的关关边沿，均应树坐戴踢足板的防备栏杆.4.1.4当仄台设有谦足踢足板功能及强度央供的其余结构边沿时，防备栏杆可不设踢足板.4.2 资料防备栏杆及钢仄台采与钢材的力教本能应不矮于Q235-B，并具备碳含量合格包管.4.3 防备栏杆安排载荷4.3.1防备栏杆拆置后顶部栏杆应能启受火仄目标战笔直背下目标不小于890N集结载荷战不小于700N/m均布载荷.正在相邻坐柱间的最大挠直变形应不大于跨度的1/250.火仄易笔直载荷以及集结战均布载荷均不叠加.4.3.2中间栏杆应能启受正在中面圆周上施加不小于700N火仄集结载荷，最大挠直变形不大于75mm.4.3.3端部或者终端坐柱应能启受正在坐柱顶部施加的所有目标上890N的集结载荷.4.4 钢仄台安排载荷4.4.1钢仄台的安排载荷应按本量使用央供决定，并应不小于原部分确定的值.2匀称分散活载荷.4.4.3正在仄台天区内核心距为1000mm，边少300mm 正圆形上应能启受不小于1kN集结载荷.4.4.4仄台天板正在安排载荷下的挠直变形应不大于10mm或者跨度的1/200，二者与小值.4.5 制制拆置4.5.1防备栏杆及钢仄台应采与焊交连交，焊交央供应切合GB50205的确定.当便当焊交时，可用螺栓连交，但是应包管安排的结构强度.拆置后的防备栏杆及钢仄台不该有正斜、扭直、变形及其余缺陷.4.5.2防备栏杆制制拆置工艺应保证梯子及其所有构件及其连交部分表面光润、无钝边、尖角、毛刺或者其余大概对付人员制成伤害或者妨碍其通过的中部缺陷.4.5.3钢仄台战通讲不该仅靠自沉拆置牢固.当采与仅靠推力的牢固件时，其处事载荷系数应不小于1.5.安排时应试虑腐蚀战疲倦应力对付牢固件寿命的做用.4.5.4拆置后的仄台钢梁应笔直，铺板应仄坦，不该有正斜、翘直、变形及其余缺陷.4.6 防锈及防腐蚀4.6.1防备栏杆及钢仄台应使其积村火战干气最小，以缩小锈蚀战腐蚀.4.6.2根据防备栏杆及钢仄台使用场合及环境条件，应付于其举止符合的防锈及防腐涂拆.4.6.3防备栏杆及钢仄台拆置后，应付于其起码涂一层底漆或者一层（或者多层）里漆或者采与等效的防锈防腐涂拆.5防备栏杆结构央供5.1 结构形式5.1.1防备栏杆应采与包罗扶脚（顶部栏杆）、中间栏杆战坐柱的结构形式或者采与其余等效的机构.5.1.2防备栏杆各构件的不知应保证中间栏杆（横杆）与上下构件间产生的清闲间距不大于500mm.构件树坐办法应遏止攀爬.5.2 栏杆下度5.2.1当仄台、通讲及做业场合距基准里下度小于2m 时，防备栏杆下度应不矮于900mm.5.2.2当距基准里下度大于等于2m并小于20m的仄台、通讲及做业场合的防备栏杆下度应不矮于1050mm.5.2.3正在距基准里下度不小于20m的仄台、通讲及做业场合的防备栏杆下度应不矮于1200mm.5.3 扶脚5.3.1扶脚的安排应允许脚能连绝滑动.扶脚终端应以直合端中断，可转背支撑墙，或者转背中间栏杆，或者转背坐柱，或者安插成预防扶脚终端超过结构.5.3.2扶脚宜采与钢管，中径应不小于30mm，不大于50mm.采与非圆形截里扶脚，截里中交圆直径应不大于57mm，圆角半径不小于3mm.5.3.3扶脚后应有不小于75mm的洁空间，以便于脚握.5.4 中间栏杆5.4.1正在扶脚战踢足板之间，应起码树坐一讲中间栏杆.25mm×4mm扁钢或者直径16mm的圆钢.中间栏杆与上、下圆构件的清闲间距不大于500mm.5.5 坐柱5.5.1防备栏杆端部应树坐坐柱或者保证与兴办物或者其余牢固结构坚韧连交，坐柱间距应不大于1000mm.5.5.2坐柱不该正在踢足板上拆置，除非踢足板为拆载的构件.50mm×50mm×4mm角钢或者中径30mm~50mm钢管.5.6 踢足板5.6.1踢足板顶部正在仄台大天之上下度应不小于100mm，其底部距大天应不大于10mm.踢足板宜采与不小于100mm×2mm的钢板制制.5.6.2正在室内的仄台、通讲或者大天，如果不排火或者排除有害液体妖气，踢足板下端可不留清闲.6 钢仄台结构央供6.1 仄台尺寸6.1.1处事仄台的尺寸应根据预约的使用央供及功能决定，但是应不小于通止仄台战梯间仄台（戚息仄台）的最小尺寸.6.1.2通止仄台的无障碍宽度应不小于750mm，单人奇我通止的仄台宽度可适合减小，单应不小于450mm.6.1.3梯间仄台（戚息仄台）的宽度应不小于梯子的宽度，且对付直梯应不小于700mm，斜梯应不小于760mm，二者与较大值.梯间仄台（戚息仄台）正在前进目标的少度应不小于梯子的宽度，且对付直梯应不小于700mm，斜梯应不小于850mm，二者与较大值.6.2 上圆空间6.2.1仄台大天到上圆障碍物的笔直距离应不小于2000mm.6.2.2对付于仅限于单人奇我使用的仄台，上圆障碍物的笔直距离可适合缩小，但是不该少于1900mm.6.3 支撑结构仄台应拆置正在坚韧稳当的支撑结构上，并与其刚刚性连交；梯间仄台（戚息仄台）不该悬挂正在梯段上.6.4 仄台天板6.4.1仄台天板宜采与不小于4mm薄的花纹钢或者经防滑处理的钢板铺拆，相邻钢板不该拆交.相邻钢板上表面的下度好应不大于4mm.6.4.2处事仄台战梯间仄台（戚息仄台）的天板应火仄树坐.通止仄台天板与火仄里的倾角应不大于10°，倾斜的天板应采与防滑步伐.。

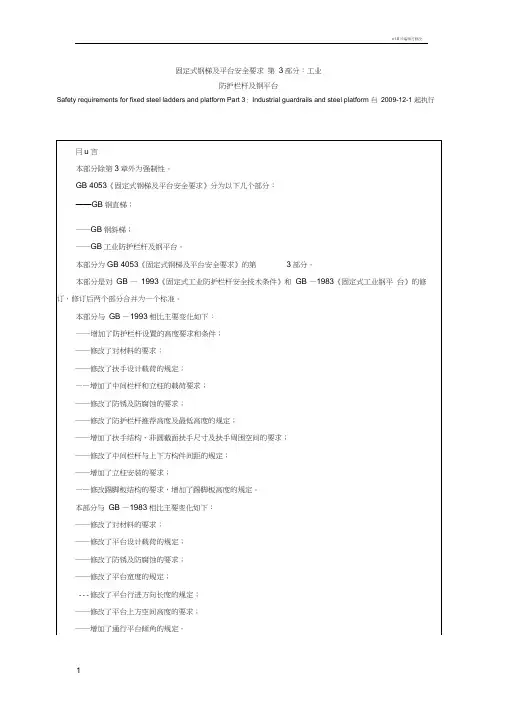

固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台Safety requirements for fixed steel ladders and platformPart 3：Industrial guardrails and steel platform自2009-12-1 起执行前言本部分除第3章外为强制性。

GB 4053《固定式钢梯及平台安全要求》分为以下几个部分：——GB 4053.1 钢直梯；——GB 4053.2 钢斜梯；——GB 4053.3 工业防护栏杆及钢平台。

本部分为GB 4053《固定式钢梯及平台安全要求》的第3部分。

本部分是对GB 4053.3—1993《固定式工业防护栏杆安全技术条件》和GB4053.4—1983《固定式工业钢平台》的修订，修订后两个部分合并为一个标准。

本部分与GB 4053.3—1993相比主要变化如下：——增加了防护栏杆设置的高度要求和条件；——修改了对材料的要求；——修改了扶手设计载荷的规定；——增加了中间栏杆和立柱的载荷要求；——修改了防锈及防腐蚀的要求；——修改了防护栏杆推荐高度及最低高度的规定；——增加了扶手结构、非圆截面扶手尺寸及扶手周围空间的要求；——修改了中间栏杆与上下方构件间距的规定；——增加了立柱安装的要求；——修改踢脚板结构的要求，增加了踢脚板高度的规定。

本部分与GB 4053.4—1983相比主要变化如下：——修改了对材料的要求；——修改了平台设计载荷的规定；——修改了防锈及防腐蚀的要求；——修改了平台宽度的规定；——修改了平台行进方向长度的规定；——修改了平台上方空间高度的要求；——增加了通行平台倾角的规定。

本部分由国家安全生产监督管理总局提出。

本部分由全国安全生产标准化技术委员会归口。

本部分负责起草单位：吉林省安全科学技术研究院、长春工业大学、长春工程学院。

本部分主要起草人：肖建民、曲生、郑凡颖、孙伟、韩连英。

本部分所代替标准的历次版本发布情况为：——GB 4053.3—1983，GB 4053.3—1993；——GB 4053.4—1983。

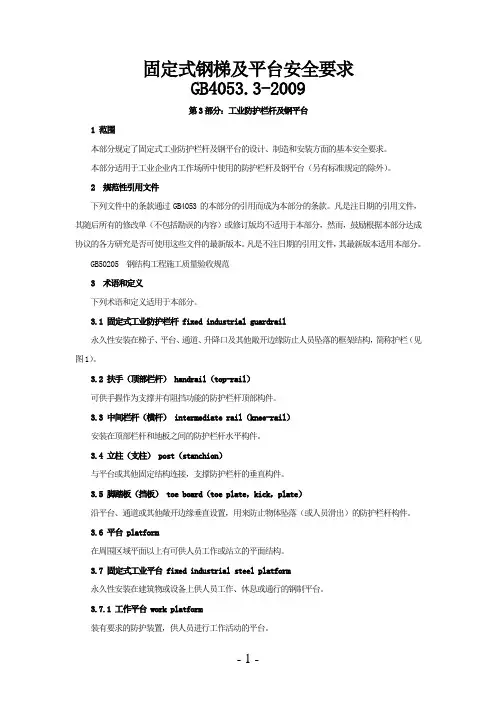

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205钢结构工程施工质量验收规范3术语和定义下列术语和定义适用于本部分。

3.1固定式工业防护栏杆fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2扶手（顶部栏杆）handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3中间栏杆（横杆）intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4立柱（支柱）post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5脚踏板（挡板）toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6平台platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7固定式工业平台fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1工作平台work platform装有要求的防护装置，供人员进行工作活动的平台。

- 1 -3.7.2梯间平台（中间平台、休息平台）landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。
