第四章无杆泵采油第四章无杆泵采油无杆泵机械采油方法与有杆泵采油的主要区别：不需用抽油杆传递地面动力，而是用电缆或高压液体将地面能量传输到井下，带动井下机组把原油抽至地面。
常用的无杆泵包括电动潜油离心泵、水力活塞泵、水力射流泵和螺杆泵等。
电动潜油离心泵采油一、电动潜油离心泵采油装置及其工作原理电动潜油离心泵是一种在井下工作的多级离心泵，用油管下入井内，地面电源通过潜油泵专用电缆输入井下潜油电机，使电机带动多级离心泵旋转产生离心力，将井中的原油举升到地面。
电潜泵由井下部分、地面部分和联系井下地面的中间部分组成。
井下部分主要是电潜泵的机组，它由多级离心泵、保护器和潜油电动机三部分组成，起着抽油的主要作用。
地面部分由变压器组、自动控制台及辅助设备组成。
自动控制台用来控制电潜泵工作，同时保护潜油电动机，防止电动机电缆系统短路和电动机过载。
电动潜油离心泵装置示意图1—变压器组；2—电流表；3—配电盘；4—接线盒；5—地面电缆；6—井口装置；7—溢流阀；8—单流阀；9—油管；10—泵头；11—多级离心泵；12—吸人口；13—保护器；14—电动机；15—扶正器；16—套管；17—电缆护罩；18，20—电缆；19—电缆接头中间部分由电缆和油管组成。
将电流从地面部分传送给井下部分，采用的是特殊结构的电缆(圆电缆和扁电缆)。
在油井中利用钢带将电缆和油管柱、泵、保护器外壳固定在一起。
(一) 电动潜油离心泵型号及主要部件1．电动潜油离心泵型号1) 电动潜油离心泵机组表示方法示例：额定扬程1000m，额定排量200m3/d ，适用油井温度120℃的119mm 电动潜油离心泵机组表示为：QYDB119—200/1000E。
2)泵型号表示方法示例：额定排量500m3/d，额定扬程2000m的98mm通用节泵表示为：QYB98—500/2000T。
2．电动潜油离心泵主要部件1) 潜油电动机示例：容量45kW的114mm潜油电泵机组用的电动机表示为：YQYll4—45S。
潜油电泵介绍第⼀章潜油电泵介绍第⼀节概述随着我国⽯油⼯业的发展和油⽥采油开发的需要，为了提⾼油⽥采油速度和最终采收率，应⽤机械采油⽅法是整个油⽥开发过程的⼀个⼗分重要的步骤。
潜油电泵作为⼀种⽐较常⽤的机械采油设备，由于它⾃⾝的特点，近⼗⼏年来在国内外得到了⼗分⼴泛的应⽤。
尤其是它特别适⽤于海上平台采油。
选⽤潜油电泵⼤排量强采是油⽥长期稳定⽣产的重要⼿段。
⼀、潜油电泵发展概况·1923 年⽩俄罗斯⼈AS 奥托纳夫在世界上⾸先提出潜泣电泵的新概念，并在洛杉机制造出美国第⼀台潜油电泵。
·1930 年奥托纳夫在美国创建了雷达公司。
·50~70年代美国相继出现了三家主要⽣产潜油电泵的制造旖。
它（20世纪）们是森垂列夫特公司、ODI 公司、科贝公司。
·1940 年苏联国家⽯油机械设计院深⽔电机局⽯油⼯业组研制了苏联第⼀台潜油电泵。
开始⼴泛应⽤于油由。
·1953 年中国⽯油部曾在⽟们油⽥对潜油电泵进⾏研究和试验。
·1970 年天津市电机总⼚与⼤庆油⽥联合，成功地开发塞中国鑫⾏设计和制造的第⼀台潜抽电泵并于 1 978 年开始正式投产。
天津市电机总⼚正式获国家批准，引进美雷达公司的潜油电泵制造技术，极⼤地促进了中国电潜泵制造技术和⽣产的发展。
·1989 年随着国内⽯油⼯业和采油技术的不断发展以及引进技术在国内的扩散，相继出现了⼤庆、胜利、虎溪等⼀批电泵制造⼚，形成了中国的潜油电泵制造⾏业。
·2004 年渤海⼯程装备电泵分公司为适应渤海⼆、潜油电泵的应⽤及⽔平近⼗年来，随着潜油电泵在世界范围使⽤的数量不断增加，国内外油⽥在电泵采油⼯艺技术⽅⾯做了⼤量⼯作，因此在潜油电泵⼴泛应⽤的同时，其应⽤⽔平也在不断提⾼，并积累了⼤量丰富的经验。
据统计⽬前先进的国外油⽥在⼀些主要电泵的应⽤指标已达到：电泵系统效率42 %适⽤最⾼井温180 ℃电泵最⼤挂泵深度4500 m平均运⾏寿命600 ~800 天国际⽯油组织1997 年公布，全球油井总数为989908 ⼝〔不含停产油井、注⽔⽤井和辅助油井〕，油井分布情况见表l 。

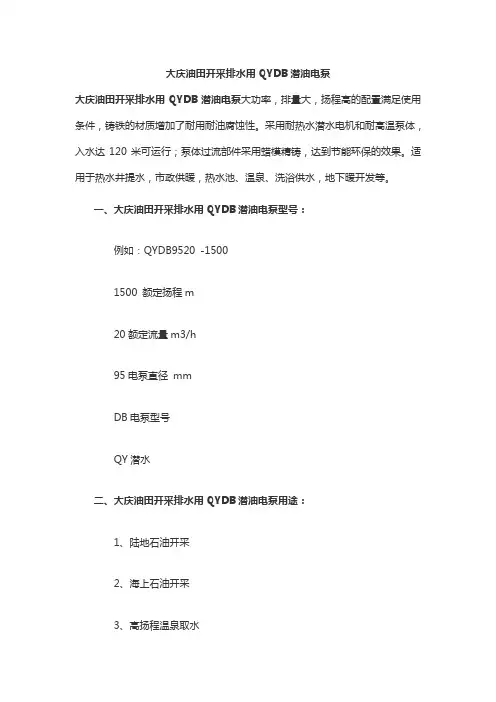

大庆油田开采排水用QYDB潜油电泵
大庆油田开采排水用QYDB潜油电泵大功率，排量大，扬程高的配置满足使用条件，铸铁的材质增加了耐用耐油腐蚀性。
采用耐热水潜水电机和耐高温泵体，入水达120米可运行；泵体过流部件采用蜡模精铸，达到节能环保的效果。
适用于热水井提水，市政供暖，热水池、温泉、洗浴供水，地下暖开发等。
一、大庆油田开采排水用QYDB潜油电泵型号：
例如：QYDB9520 -1500
1500 额定扬程m
20额定流量m3/h
95电泵直径mm
DB电泵型号
QY潜水
二、大庆油田开采排水用QYDB潜油电泵用途：
1、陆地石油开采
2、海上石油开采
3、高扬程温泉取水
4、小直径深井取油，取水
5、代替大型机械取油
三、大庆油田开采排水用QYDB潜油电泵产品参数：
1、扬程200-1500m，
2、流量2-60m3/h，
3、功率3-180KW,
4、水泵外径100-200mm。
5、使用条件：介质温度小于130°；
6、介质PH值：3至10；
四、大庆油田开采排水用QYDB潜油电泵工作原理：
离心式潜油电泵由潜油泵、潜油电机、保护器、分离器及相关的井下设备组成。
离开离心原理进行深井取水、取油作业。
液体通过油气分离器进入泵体，在油气分离器的作用下将液体与气体分离，气体排入泵体以及井壁管之间空隙，液体沿着泵体进入潜油电泵。
潜油电泵采油生产安全技术近年来，我国石油工业发展迅速，潜油电泵采油技术得到广泛应用。
潜油电泵采油是一种高效的油井采油方式，不仅能够降低成本，提高采收率，而且生产安全方面可以得到更好的保障。
本文将介绍潜油电泵采油生产安全技术的相关知识。
潜油电泵采油原理潜油电泵采油技术是通过电动泵将油井底部的石油液体输送至地面的一种采油技术。
具体原理如下：1.潜油电泵钻入油井中，当电泵启动时，油井内部的工作流体被泵送至地面；2.待液体泵送到地面之后，进行分离和储存。
潜油电泵采油技术除了能够更加高效地采集石油，还使得采油流程更加简便，生产效率更高。
潜油电泵采油的主要危害潜油电泵采油生产中，可能会面临以下几种危害：1.腐蚀：存在一定含量的盐水、沙、石灰等物质，也有可能发生腐蚀，导致设备寿命下降。
2.沙粒侵蚀：油井中存在着一定含量的沙石颗粒，随着时间推移，沙石颗粒对设备会发生一定程度的侵蚀和破坏。
3.停电：电力的中断也可能造成潜油电泵运行中断，需要注意应急措施并加以解决。
潜油电泵采油的生产安全技术为了保证潜油电泵采油的生产安全，要做好以下几点：1.腐蚀防护：选择不同种类的潜油电泵，可以采用不同的材质进行腐蚀防护，比如使用耐酸碱的不锈钢进行制造。
此外，可以加装腐蚀防护涂层或衬里等。
2.沙粒过滤：为了防止沙石颗粒侵蚀设备，需要在设备之前安装过滤器或其他的沙粒过滤设备，高效地过滤掉沙石颗粒。
3.定期维护：对设备进行定期的检查和维护，防止出现问题导致设备寿命下降、运转不稳等。
4.应急预案：建立完善的应急预案，包括停电、故障、爆炸、泄漏等事件的应对方案，并进行定期演练。
结论潜油电泵采油是一种高效率的采油技术，但也存在着一定的危害和风险。
为了保证生产安全，需要做好腐蚀防护、沙粒过滤、定期维护和建立完善的应急预案等措施。
希望本文能够对您了解潜油电泵采油的生产安全技术有所帮助。
