清水池设计
- 格式:doc
- 大小:37.50 KB
- 文档页数:6

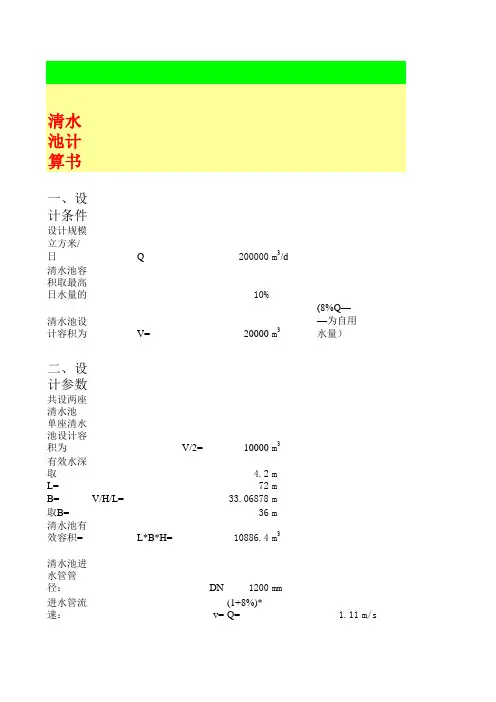

9 清水池清水池的平面尺寸清水池有效容积为:4321W W W W W +++=式中,1W —调节容积,m 3,取最高用水量的10%,1W =Q 1.0;2W —净水厂自用水量的5%-10%,取10%,2W =11.0Q ;3W —消防贮水量,m 3;4W —安全用水,m 3,取200m 3;1W =Q 10.0=1728017280010.0=⨯m 32W =11.0Q =1280128001.0=⨯m 33W =65373672001000036004103=-+⨯⨯⨯-m 3最高时供水量31000024/1600005.124/m Q K Q h g =⨯==水厂设计水量720024/16000008.1=⨯==aQ Q c 4W =1000m 34321W W W W W +++==17280+1280+3736+1000=23296m 3滤后水经过消毒后进入清水池,两组滤池的滤后水分别进入两个清水池,则每个清水池的容积是11648m 3,取清水池有效水深,则其面积为,平面尺寸为65×,清水池采用地下式钢筋混凝土立方体水池,水池顶部高出地面,清水池超高。
管道布置⑴清水池的进水管进水管流量为s ,选用铸铁管,查水力计算表表的管径 mm DN 1100,流速s ,1000i=;⑵清水池的出水管由于用户的用水量时时变化,清水池的出水管应按照出水最大流量计: 241KQ Q =式中 K —时变化系数,一般采用5.2~3.1,设计中取5.1Q —设计水量d m 3s m h m KQ Q 3315.15400242/1728005.124==⨯== 选用铸铁管,查水力计算表表的管径 mm DN 1200,流速s ,1000i=⑶清水池的溢流管溢流管的直径与进水管直径相同,取为mm DN 1100。
在溢流管管端设置喇叭口,管上不设置阀门。
出口设置网罩,防止虫类进入池内。
⑷清水池的排水管清水池内的水在检修时需要放空,因此应设排水管。

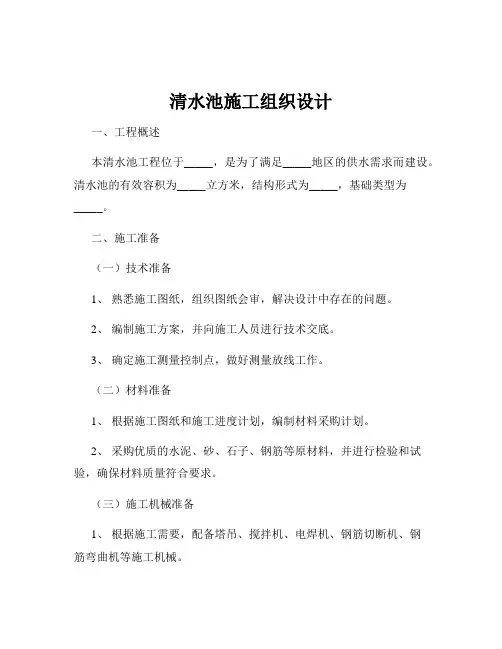

清水池施工组织设计一、工程概述本清水池工程位于_____,是为了满足_____地区的供水需求而建设。
清水池的有效容积为_____立方米,结构形式为_____,基础类型为_____。
二、施工准备(一)技术准备1、熟悉施工图纸,组织图纸会审,解决设计中存在的问题。
2、编制施工方案,并向施工人员进行技术交底。
3、确定施工测量控制点,做好测量放线工作。
(二)材料准备1、根据施工图纸和施工进度计划,编制材料采购计划。
2、采购优质的水泥、砂、石子、钢筋等原材料,并进行检验和试验,确保材料质量符合要求。
(三)施工机械准备1、根据施工需要,配备塔吊、搅拌机、电焊机、钢筋切断机、钢筋弯曲机等施工机械。
2、对施工机械进行调试和维护,确保其性能良好,能够正常运行。
(四)劳动力准备1、根据施工进度计划,组织劳动力进场。
2、对施工人员进行技术培训和安全教育,提高其技术水平和安全意识。
三、施工工艺流程(一)基础施工1、土方开挖采用机械开挖为主,人工开挖为辅的方式进行土方开挖。
开挖过程中,严格控制开挖深度和坡度,避免超挖和塌方。
2、基础垫层施工在土方开挖完成后,及时进行基础垫层施工。
垫层采用 C15 混凝土,厚度为_____毫米。
3、基础钢筋绑扎按照设计要求,进行基础钢筋的绑扎。
钢筋的规格、型号、数量和间距应符合设计要求,钢筋的接头应采用焊接或机械连接。
4、基础模板安装基础模板采用钢模板或木模板,模板的安装应牢固、平整,接缝应严密,防止漏浆。
5、基础混凝土浇筑基础混凝土采用 C30 混凝土,浇筑过程中应分层振捣密实,防止出现蜂窝、麻面等质量问题。
(二)池壁施工1、池壁钢筋绑扎在基础混凝土达到一定强度后,进行池壁钢筋的绑扎。
池壁钢筋的绑扎应符合设计要求,钢筋的接头应错开布置。
2、池壁模板安装池壁模板采用钢模板或木模板,模板的安装应牢固、垂直,接缝应严密,防止漏浆。
3、池壁混凝土浇筑池壁混凝土采用 C30 混凝土,浇筑过程中应分层振捣密实,防止出现蜂窝、麻面等质量问题。
清水池的平面尺寸清水池有效容积为:4321W W W W W +++=式中,1W —调节容积,m 3,取最高用水量的10%,1W =Q 1.0;2W —净水厂自用水量的5%-10%,取10%,2W =11.0Q ;3W —消防贮水量,m 3; 4W —安全用水,m 3,取200m 3;1W =Q 10.0=1728017280010.0=⨯m 3 2W =11.0Q =1280128001.0=⨯m 33W =65373672001000036004103=-+⨯⨯⨯-m 3最高时供水量31000024/1600005.124/m Q K Q h g =⨯==水厂设计水量720024/16000008.1=⨯==aQ Q c 4W =1000m 34321W W W W W +++==17280+1280+3736+1000=23296m 3滤后水经过消毒后进入清水池,两组滤池的滤后水分别进入两个清水池,则每个清水池的容积是11648m 3,取清水池有效水深,则其面积为,平面尺寸为65×,清水池采用地下式钢筋混凝土立方体水池,水池顶部高出地面,清水池超高。
管道布置⑴清水池的进水管进水管流量为s ,选用铸铁管,查水力计算表表的管径 mm DN 1100,流速s ,1000i=;⑵清水池的出水管由于用户的用水量时时变化,清水池的出水管应按照出水最大流量计: 241KQ Q =式中 K —时变化系数,一般采用5.2~3.1,设计中取5.1Q —设计水量d m 3s m h m KQ Q 3315.15400242/1728005.124==⨯== 选用铸铁管,查水力计算表表的管径 mm DN 1200,流速s ,1000i= ⑶清水池的溢流管溢流管的直径与进水管直径相同,取为mm DN 1100。
在溢流管管端设置喇叭口,管上不设置阀门。
出口设置网罩,防止虫类进入池内。
⑷清水池的排水管清水池内的水在检修时需要放空,因此应设排水管。

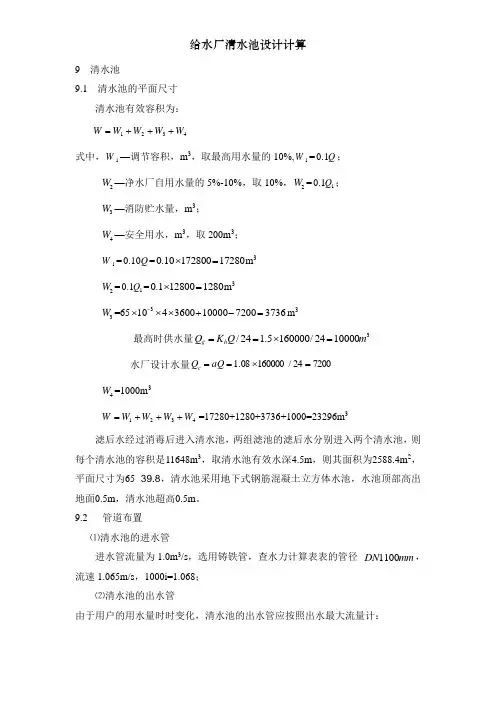

9 清水池9.1 清水池的平面尺寸清水池有效容积为:4321W W W W W +++=式中,1W —调节容积,m 3,取最高用水量的10%,1W =Q 1.0;2W —净水厂自用水量的5%-10%,取10%,2W =11.0Q ;3W —消防贮水量,m 3;4W —安全用水,m 3,取200m 3;1W =Q 10.0=1728017280010.0=⨯m 32W =11.0Q =1280128001.0=⨯m 33W =65373672001000036004103=-+⨯⨯⨯-m 3最高时供水量31000024/1600005.124/m Q K Q h g =⨯==水厂设计水量720024/16000008.1=⨯==aQ Q c 4W =1000m 34321W W W W W +++==17280+1280+3736+1000=23296m 3滤后水经过消毒后进入清水池,两组滤池的滤后水分别进入两个清水池,则每个清水池的容积是11648m 3,取清水池有效水深4.5m ,则其面积为2588.4m 2,平面尺寸为65×39.8,清水池采用地下式钢筋混凝土立方体水池,水池顶部高出地面0.5m ,清水池超高0.5m 。
9.2 管道布置⑴清水池的进水管进水管流量为1.0m 3/s ,选用铸铁管,查水力计算表表的管径 mm DN 1100,流速1.065m/s ,1000i=1.068;⑵清水池的出水管由于用户的用水量时时变化,清水池的出水管应按照出水最大流量计:241KQ Q = 式中 K —时变化系数,一般采用5.2~3.1,设计中取5.1Q —设计水量d m 3s m h m KQ Q 3315.15400242/1728005.124==⨯== 选用铸铁管,查水力计算表表的管径 mm DN 1200,流速1.32m/s ,1000i=1.485 ⑶清水池的溢流管溢流管的直径与进水管直径相同,取为mm DN 1100。
9 清水池9.1 清水池的平面尺寸清水池有效容积为:4321W W W W W +++=式中,1W —调节容积,m 3,取最高用水量的10%,1W =Q 1.0;2W —净水厂自用水量的5%-10%,取10%,2W =11.0Q ;3W —消防贮水量,m 3;4W —安全用水,m 3,取200m 3;1W =Q 10.0=1728017280010.0=⨯m 32W =11.0Q =1280128001.0=⨯m 33W =65373672001000036004103=-+⨯⨯⨯-m 3最高时供水量31000024/1600005.124/m Q K Q h g =⨯==水厂设计水量720024/16000008.1=⨯==aQ Q c 4W =1000m 34321W W W W W +++==17280+1280+3736+1000=23296m 3滤后水经过消毒后进入清水池,两组滤池的滤后水分别进入两个清水池,则每个清水池的容积是11648m 3,取清水池有效水深4.5m ,则其面积为2588.4m 2,平面尺寸为65×39.8,清水池采用地下式钢筋混凝土立方体水池,水池顶部高出地面0.5m ,清水池超高0.5m 。
9.2 管道布置⑴清水池的进水管进水管流量为1.0m 3/s ,选用铸铁管,查水力计算表表的管径 mm DN 1100,流速1.065m/s ,1000i=1.068;⑵清水池的出水管由于用户的用水量时时变化,清水池的出水管应按照出水最大流量计:241KQ Q = 式中 K —时变化系数,一般采用5.2~3.1,设计中取5.1Q —设计水量d m 3s m h m KQ Q 3315.15400242/1728005.124==⨯== 选用铸铁管,查水力计算表表的管径 mm DN 1200,流速1.32m/s ,1000i=1.485 ⑶清水池的溢流管溢流管的直径与进水管直径相同,取为mm DN 1100。

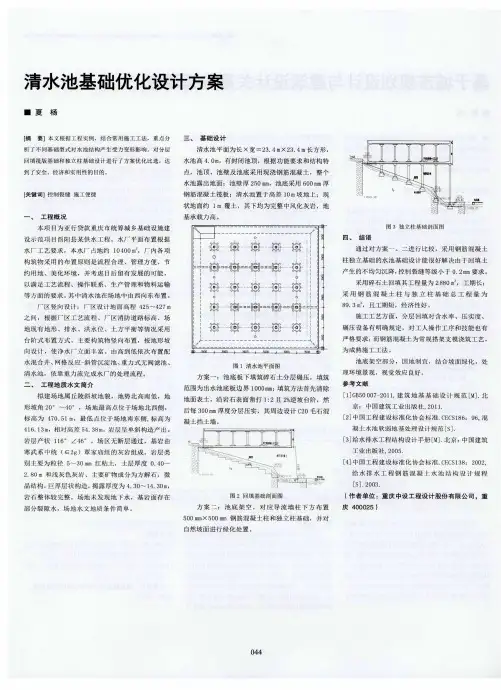

试析清水池设计问题
【摘要】本文从结构专业的角度谈谈对清水池设计中所涉及的地下水位的确定、伸缩缝的设置、后浇带的作法等问题。
【关键词】清水池;地下水位;伸缩缝;后浇带
随着我国综合国力的增强,城市的不断发展扩大,人们生活、工业生产和环境保护的需要,清水池类构筑物工程的建设逐年增多。
下面从结构专业的角度对清水池设计所涉及的一些问题,谈谈本人的看法。
1 设计地下水位的合理确定
清水池的设计与地下水位的标高密切相关。
由于地下水位未掌握好而引起结构选型错误及抗浮不够等工程事故时有发生。
根据现行国家设计规范,地下水位应根据地方水文资料,考虑可能出现的最高地下水位。
一般设计均取用水文资料的最高地下水位。
在50年设计基准期内,一般水工构筑物地下水可变荷载作用的取值按“工程结构可靠度设计统一标准”原则确定,不考虑罕遇洪水的偶然荷载作用。
值得注意的是,有些工程地质勘察报告所提供的地下水位未能从地方水文资料分析得出,而仅仅反映勘测期间的地下水分布情况。
如果详勘是在当地枯水期进行,所提供的地下水位标高一旦被设计人员取用,将会导致结构计算出现较大的误差。
所以设计人员应对未满足设计要求的地质勘察报告,要求予以补充。
并应考虑当地有无暴雨、台风的影响,是否会出现由于地表水不能及时排除
而引起地下水位提高。
结构设计人员应结合对地下水位和地质情况的了解,与工艺设计人员共同研究确定清水池的基底标高。
综合考虑工艺流程的要求、土建造价、运营成本、投产年限等诸多因素,制定出切实可行的设计方案。
例如当地下水位较高或地质剖面有流沙层时,设计人员应考虑是否可适当抬高基底标高,减少水浮力对结构的影响及避开流沙层等。
2 伸缩缝和后浇带的设置
2.1 伸缩缝的设置
根据设计规范,混凝土构筑物伸缩缝的最大间距一般为20~30m。
近年来,一方面工艺所要求的清水池长度已远远超过了规范间距;另一方面随着建筑材料、施工方法的改进,又为超长清水池不设缝、少设缝提供了可能。
设计人员在具体设计时应根据地基、气温等实际情况,经计算确定是否设缝并提供相应的施工措施方案。
在清水池设计中,通常对结构构件强度、裂缝宽度、结构整体抗浮等进行计算,一般均能按规范要求考虑得较好,但是由于温度、变形以及不均匀沉降所引起的开裂,在工程中却常常遇到。
大多数出现裂缝的工程实例表明,设计对温度、混凝土收缩变形等影响因素的考虑欠缺是问题的主要原因。
笔者认为以下两点需重视:
2.1.1 清水池类构筑物并非必须保证不开裂,对设计人员来讲重要的是做好裂缝的控制。
一方面设计人员要事先对可能的不利因素
及其影响予以预防,另一方面在施工过程中一旦发生裂缝,要有相应的处理方法及技术措施,确保工程的交付验收及投产后的生产、运行安全要求。
一般来说,影响裂缝的主要因素是温差及混凝土的收缩,温差越大越易开裂,裂缝的数量及宽度也越大;混凝土收缩越大,裂缝的数量及宽度也越大。
因此,限制混凝土的裂缝数量和裂缝宽度,要从设计与施工两个方面来加强控制。
设计方面,在保证配筋率的前提下,减小钢筋直径能提高混凝土的延性。
因此在结构设计时,在节点应力集中处或大体积混凝土中,沿截面均匀配置细、密的钢筋或构造钢筋网片,可提高构件的抗裂能力。
施工方面,不要过分强调加快工程进度,不要过分追求水泥的早高强,尤其不要不分场合地使用早强型(r型)水泥。
在混凝土中考虑掺加缓凝剂和减水剂,降低水灰比,适当增加粉煤灰的用量,减少水泥用量。
混凝土振实成型后,要尽早表面覆盖,加强养护,延长浇水养护时间。
2.1.2 加强对允许伸缩缝间距的计算。
从设计方案来讲,应尽可能采用无缝设计,以满足施工的连续性、减少施工难度。
在设计过程中,要详细收集相关资料,依据地基软硬程度及温差大小,选择伸缩缝的间距。
一般清水池设计时主要考虑施工阶段的最不利温差和混凝土收缩时产生的当量温差,确保由于综合温差对混凝土产生的拉应力与混凝上相应龄期的极限抗拉强度之比值符合安全要求,并按此条件复核设计假定的伸缩缝间距是否满足。
最不利温差一般
可采用混凝土浇筑时气温与混凝土达稳定时温度之差。
当构筑物及时回填土时,由于地下温度一般常年变化不大,混凝土达稳定时温度可近似取当地年平均温度;但如果工程施工周期较长,需越冬后回填时,混凝土达稳定时温度应取当地月平均最低温度[2]。
对设计考虑设置伸缩缝情况,建议伸缩缝从基础垫层处就断开,这样计算底板伸缩缝间距时,基底土对混凝土底板的约束系数cx值才符合实际。
2.2 后浇带的设置
当设计较长矩形清水池时,设计可采用后浇带或uea加强带等施工方法来减少混凝土收缩产生的当量温差及不利温差[3]。
后浇带的设置可避免部分不利的施工前阶段温差及混凝土前期收缩产生
的当量温差,从而增大了构筑物伸缩缝的允许间距。
后浇带的间距首先应考虑要能有效地削减温度收缩应力,其次考虑与施工缝结合。
在正常的施工条件下,后浇带的间距宜为20~30m。
后浇带的保留时间越长越好,一般不应少于40天,最宜60天(考虑施工可能)。
在此期间,混凝土水化热引起的早期温差影响基本消失,约30%的混凝土收缩也已基本完成。
当设计采用uea混凝土加强带时,依靠加强带uea混凝土较大的膨胀应变,补偿两侧混凝土的温差应变。
uea加入到普通混凝土中,拌水后和水泥组份共同作用,生成大量膨胀结晶水化物--水化硫铝酸钙(c3a.3caso4.32h2o),使混凝土产生适度膨胀。
在约束条件
下,它通过水泥石与钢筋的粘结,使钢筋张拉,被张拉的钢筋对混凝土本身产生压缩应力(称为化学预应力或自应力),在混凝土中产生0.2~0.7mpa的自应力值,可大致抵消由于混凝土硬化过程中产生的收缩拉应力。
即掺加uea的混凝土的拉应力接近于零,或小于0.1~0.2mm/m。
从而防止或减少混凝土的收缩开裂,并使混凝土致密化,提高了混凝土结构的抗裂防渗能力。
设计人员可通过对uea 掺量的调配,补偿混凝土的收缩,使混凝土收缩当量温差≤0,同样达到增大伸缩缝的允许间距目的。
3 结构与给排水工艺、设计与施工间的配合
在清水池设计过程中,结构设计人员必须了解给排水工艺的设计要求,例如较大清水池壁与壁之间、壁板与底板之间的构造加腋角(八字角)要求是否会对工艺造成影响,如果工艺要求不允许加腋角,结构设计人员则应首先满足工艺的要求,采取其他措施来解决局部应力集中的问题。
设计人员应以设计规范为依据,各专业之间互相配合,对一些构造措施应区别情况灵活掌握使用。
设计与施工息息相关。
设计在计算中已考虑施工诸多因素,例如清水池施工时,为便于支模及浇筑混凝土,一般在离池底及加腋以上200~500mm处留置施工缝。
设计人员应考虑施工要求,在此范围内,避免设计预留洞口、预埋管道、悬挑梁板等。
在清水池设计中,一方面设计人员应结合工程实际情况,以较低的工程造价,建设优质的工程;另一方面设计人员应具备对施工过
程中所产生的渗漏、裂缝等现场问题的处理能力,了解、掌握当前常用处理裂缝及堵漏方法的技术措施,以便更好地完成设计的后期服务。
参考文献
[1]cb69-84,给排水工程结构设计规范[s].
[2]王铁梦.建筑物的裂缝控制[m].北京:中国建筑工业出版社,1997.。
