混凝土面板堆石坝的面板裂缝问题

混凝土面板堆石坝面板裂缝成因与防治1混凝土面板裂缝产生的成因影响堆石坝混凝土面板发生裂缝的因素很多。

如堆石体的沉降变形及混凝土面板下的垫层约束；混凝土面板的施工季节、温度控制措施以及养护情况；仓面施工工艺、混凝土的浇筑质量、原材料的性质和质量；混凝土配合比的水灰比和用水量，外掺粉煤灰及其品质和用量，掺外加剂的种类和性质等方面，都会直接或间接地影响混凝土面板裂缝的发生与发展。

因此混凝土面板裂缝的产生原因是多方面的，但是以下两方面的原因起了决定性的作用。

1.1结构性裂缝结构性裂缝主要是面板在外力作用下产生的裂缝，成因主要是由于堆石坝面板支撑体在自重和施工期反向水压力等外荷载作用下，产生不均匀的沉降和水平位移，导致面板和垫层之间脱空，改变了面板以承压为主的力学模型而发生裂缝。

根据工程实践总结，结构性裂缝按其出现的位置可分为：（1）周边缝附近平行趾板的弯曲性裂缝，不同高度的坝都曾出现，主要由堆石薄、地基不平整、堆石厚度变化大引起的；（2）中央顶部弯曲性水平裂缝，都出现在高坝，距坝顶（0.15～0.20）H，发生的原因是堆石徐变产生面板的脱空趋势；（3）中央顶部拉伸性水平裂缝，距坝顶（0.20～0.30）H，由上下游堆石的沉降差引起。

1.2非结构性裂缝混凝土面板收缩变形引起的开裂，面板混凝土由于自身和环境的变化等因素要产生收缩变形，当面板收缩变形受到内、外约束的限制时，在面板内产生拉应力超过混凝土的极限抗拉强度时就会产生裂缝。

这种裂缝的产生不仅与收缩变形大小有关，而且与约束的强弱有关。

这类裂缝也称为面板混凝土自身裂缝，主要可分为以下三种类型：（1）混凝土浇筑完毕水分过早蒸发而导致的收缩裂缝；这类裂缝多呈水平分布，且裂缝间距大小不一。

（2）面板混凝土由于厚度较小，暴露面大，对环境温度变化比较敏感。

混凝土本身释放出大量的水化热，引起混凝土膨胀，混凝土内部与外界温差过大而引起的温差裂缝，如季节温差、昼夜温差。

（3）高龄期水化热温降阶段混凝土收缩而引起的干缩裂缝。

面板堆石坝裂缝分析及防治措施1 面板裂缝原因分析1.1 结构性裂缝原因分析混凝土面板支撑体在坝体自重、水压力等外荷载作用下，产生了不均匀的沉降，导致面板和垫层之间脱空，改变了面板的力学模型，从而产生结构性裂缝。

混凝土面板结构性裂缝分为弯曲性结构裂缝和拉伸性结构裂缝。

弯曲性裂缝主要由面板法向变形产生，混凝土面板一侧受拉裂开张口，另一侧仍处于受压状态，是纯弯、大偏心受拉或大偏心受压引起的。

拉伸结构性裂缝主要由面板切向（平行面板方向）变形产生，与垫层料开裂的原理相同，其方向为：河谷部位是水平的，两岸与岸坡大致平行，面板两侧均裂开，是纯拉、小偏心受拉引起的。

1.2 非结构性裂缝原因分析非结构性裂缝是面板在非外力作用下产生的裂缝。

产生非结构性裂缝的原因很多，但最主要的原因是由于面板混凝土在自身和各种外界因素作用下产生收缩变形所致。

混凝土面板结构体型长而薄，往往由于面板混凝土原材料中的砂石骨料、水泥、施工工艺、防护措施、湿度和温度变化等原因而造成干燥收缩和降温冷缩，并受到底部垫层约束，当由此诱发的拉应力超过面板某截面的抗拉强度时，即在该截面裂开，产生面板收缩裂缝，亦即非结构性裂缝。

2 预防开裂的措施2.1 材料2.1.1 钢纤维混凝土为了更好地适应面板堆石坝施工期和蓄水期面板受力变形的特点，建议采用钢纤维混凝土作为面板堆石坝面板材料。

目前，尽管钢纤维混凝土的单价比钢筋混凝土要稍贵一些，但在初裂强度、弯拉强度、韧性、抗渗性能及抗冻性能等物理力学指标方面比起普通钢筋混凝土均有较大的改善，主要表现在以下几个方面。

1）可以很好地限制控制表面张拉裂缝的形成及开裂发展，还可以限制混凝土收缩所产生的随机裂缝的形成。

2）可以比普通钢筋混凝土具有更好的适应变形的能力，能充分发挥混凝土基体的作用。

3）可适当减小面板的厚度和水泥用量，温控要求相对一较低。

4）可减少甚至取消钢筋，从而可大大避免或减少在陡坡上进行钢筋绑扎作业的潜在危险，施工较为安全。

混凝土面板堆石坝工程中裂缝的成因及对策混凝土面板堆石坝是一种常见的大型水利工程，用于防洪、蓄水和发电等目的。

然而，在工程施工过程中，裂缝的出现可能会对工程的稳定性和安全性产生负面影响。

本文将分析混凝土面板堆石坝工程中裂缝的成因，并提出相应的对策。

一、裂缝的成因1. 温度变化：由于混凝土的热胀冷缩系数较大，温度的变化会导致混凝土体积的变化，从而引起裂缝的产生。

2. 混凝土收缩：混凝土在硬化过程中会发生收缩，如果收缩过大或者不均匀，就会导致裂缝的形成。

3. 水分变化：水分的变化也会引起混凝土体积的变化，从而导致裂缝的产生。

例如，干燥的气候会导致混凝土的收缩和裂缝的形成。

4. 设计和施工问题：不合理的设计或者施工过程中的错误操作也可能导致裂缝的产生。

例如，混凝土的配合比不合理、施工过程中的振捣不均匀等。

二、对策1. 控制温度变化：可以采用降温措施，如在混凝土表面覆盖遮阳网或喷水降温，以减少温度变化引起的混凝土体积变化。

2. 控制混凝土收缩：可以通过调整混凝土的配合比，添加适量的外加剂来减少混凝土的收缩量。

此外，还可以采用预应力或者钢筋加固的方式来限制混凝土的收缩。

3. 控制水分变化：可以在混凝土施工后进行养护，保持适当的湿度，避免混凝土过早干燥和收缩。

同时，在施工过程中要严格控制水灰比，避免水分过多或过少。

4. 加强设计和施工管理：在设计过程中，需要充分考虑温度、湿度等因素，合理选择混凝土的配合比和结构形式。

在施工过程中，要严格按照设计要求进行施工，保证振捣均匀、养护到位等。

混凝土面板堆石坝工程中裂缝的产生是由于多种因素综合作用的结果。

为了减少裂缝的产生，我们可以通过控制温度变化、混凝土收缩和水分变化，加强设计和施工管理等措施来进行预防。

同时，在实际工程中，还需要根据具体情况采取相应的对策，以保证工程的稳定性和安全性。

只有在不断总结经验教训的基础上不断完善工程施工技术和管理水平，才能更好地预防和控制混凝土面板堆石坝工程中裂缝的产生。

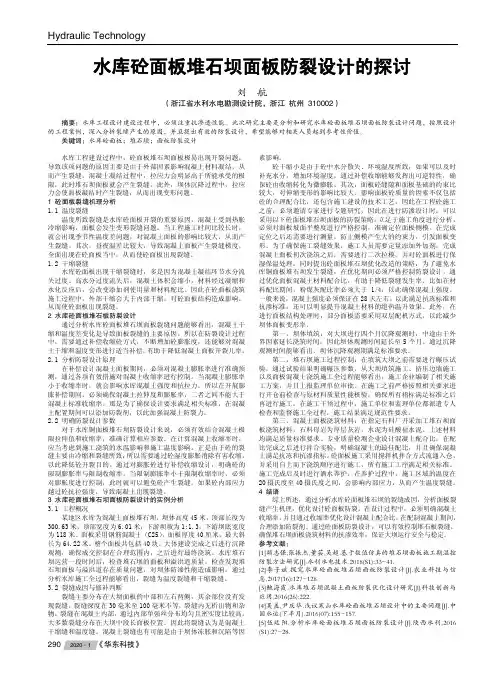

Hydraulic Technology290水库砼面板堆石坝面板防裂设计的探讨刘 航（浙江省水利水电勘测设计院，浙江 杭州 310002）摘要：水库工程设计建设过程中，必须注重抗渗透性能。

此次研究主要是分析和研究水库砼面板堆石坝面板防裂设计问题，按照设计的工程案例，深入分析裂缝产生的原因，并且提出有效的防裂设计，希望能够对相关人员起到参考性价值。

关键词：水库砼面板；堆石坝；面板防裂设计水库工程建设过程中，砼面板堆石坝面板极易出现开裂问题，导致该项问题的原因主要是由于外部因素影响混凝土材料凝结，从而产生裂缝。

混凝土凝结过程中，拉应力会明显高于所能承受的极限，此时堆石坝面板就会产生裂缝。

此外，坝体沉降过程中，拉应力会使面板凝结时产生裂缝，从而出现变形问题。

1 砼面板裂缝机理分析1.1 温度裂缝温度所致裂缝是水库砼面板开裂的重要原因，混凝土受到热胀冷缩影响，面板会发生变形裂缝问题。

当工程施工时间比较长时，就会出现季节性温度差问题，对混凝土面板的影响比较大，从而产生裂缝。

其次，昼夜温差比较大，导致混凝土面板产生裂缝梯度，全面出现在砼面板当中，从而使砼面板出现裂缝。

1.2 干缩裂缝水库砼面板出现干缩裂缝时，多是因为混凝土凝结环节水分流失过度。

高水分过度流失后，混凝土体积会缩小，材料经过凝缩和水化反应后，会改变添加剂使用量和材料配比。

因此在砼面板浇筑施工过程中，外部干缩会大于内部干缩，对砼面板结构造成影响，从而使砼面板出现裂缝。

2 水库砼面板堆石板防裂设计通过分析水库砼面板堆石坝面板裂缝问题能够看出，混凝土干缩和温度差变化是导致面板裂缝的主要原因。

所以在防裂设计过程中，需要通过补偿收缩砼方式，不断增加砼膨胀度，还能够对混凝土干缩和温度变形进行适当补偿，有助于降低混凝土面板开裂几率。

2.1 分析防裂设计原理在补偿设计混凝土面板期间，必须对混凝土膨胀率进行准确预测，通过各项有效措施对混凝土收缩率进行控制。

当混凝土膨胀率小于收缩率时，就会影响水库混凝土强度和抗拉力。

混凝土面板堆石坝坝面变形分析和裂缝处理工艺摘要：混凝土面板堆石坝面板混凝土由于自生特性和面板所处的环境及其工作条件的等原因，裂缝难以避免。

通过施工和蓄水等不同时段面板的受力、面板的变形分析，归纳裂缝产生的规律，并结合潘口、宝瓶河等水电站面板裂缝处理的实例，建议面板裂缝根据不同区域，不同形状区别处理，以满足面板的防渗要求。

关键词：混凝土面板裂缝变形处理一、混凝土面板堆石坝面板裂缝混凝土面板堆石坝因其使用当地材料筑坝，具有有效降低工程造价、对坝基地质要求不高、大坝稳定性好、不易溃坝的特点，近年来，广泛用作水利水电工程挡水建筑物。

混凝土面板堆石坝工程的面板一般都产生裂缝，这是与面板混凝土自生特性和面板所处的环境及其工作条件有关，根据裂缝的成因可以分为：⑴干缩裂缝，⑵减缩裂缝，⑶温度应力裂缝，⑷挠曲应力裂缝。

二、面板的荷载、面板的变形及裂缝产状混凝土面板是浇注铺设在堆石坝上游面垫层上的薄板，承受的荷载包括：⑴面板混凝土自重，⑵趾板对面板底部的支撑力，⑶坝体对面板的支撑力和摩擦力，⑷蓄水期面板上库水压力。

混凝土面板的厚度和质量比坝体小得多，但是其刚度却比坝体大的多，在上述荷载作用下面板必然发生挠曲，面板的部分区域产生拉应力。

有资料指出，随坝体的变形面板在施工期中下部是朝上游方向鼓出变形的，上部则是向下游收缩的；蓄水期在水压力的作用下，坝体与面板均朝下游方向变形。

施工期1／3坝高以下由于受两坝肩的约束较大，加之底部坝体变形朝向上游鼓出，致使面板中部呈朝向上游突出的变形状态；蓄水后，在较高的水头压力作用下，面板中部朝向下游变形，两侧面板由于受坝肩的约束，局部存在向上游变形的反翘现象。

施工期1／3坝高以上面板中部朝向下游收缩变形，两坝肩面板局部存在向上游变形的反翘现象；蓄水后，在水压力作用下整体朝向下游方向变形，面板在施工期和蓄水期所处的受力状态是完全不同的。

从众多的面板堆石坝面板开裂的实际统计情况来看，面板早期裂缝均为很细小的裂缝，而且很不稳定，一般经过1-2年后，也即坝体填筑到一定高度后，面板上的裂缝才基本上稳定下来，并且裂缝绝大多数集中分布在坝高2／3以下左右一带，呈水平状开裂，规律性较强。

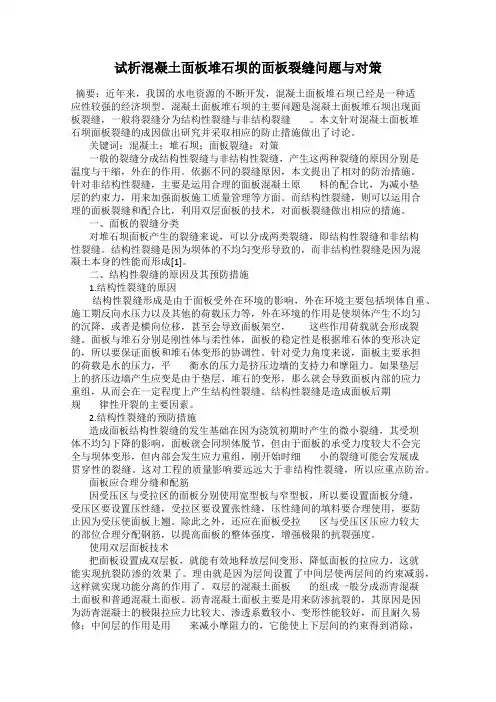

试析混凝土面板堆石坝的面板裂缝问题与对策摘要：近年来，我国的水电资源的不断开发，混凝土面板堆石坝已经是一种适应性较强的经济坝型。

混凝土面板堆石坝的主要问题是混凝土面板堆石坝出现面板裂缝，一般将裂缝分为结构性裂缝与非结构裂缝。

本文针对混凝土面板堆石坝面板裂缝的成因做出研究并采取相应的防止措施做出了讨论。

关键词：混凝土；堆石坝；面板裂缝；对策一般的裂缝分成结构性裂缝与非结构性裂缝，产生这两种裂缝的原因分别是温度与干缩，外在的作用。

依据不同的裂缝原因，本文提出了相对的防治措施。

针对非结构性裂缝，主要是运用合理的面板混凝土原料的配合比，为减小垫层的约束力，用来加强面板施工质量管理等方面。

而结构性裂缝，则可以运用合理的面板裂缝和配合比，利用双层面板的技术，对面板裂缝做出相应的措施。

一、面板的裂缝分类对堆石坝面板产生的裂缝来说，可以分成两类裂缝，即结构性裂缝和非结构性裂缝。

结构性裂缝是因为坝体的不均匀变形导致的，而非结构性裂缝是因为混凝土本身的性能而形成[1]。

二、结构性裂缝的原因及其预防措施1.结构性裂缝的原因结构性裂缝形成是由于面板受外在环境的影响，外在环境主要包括坝体自重、施工期反向水压力以及其他的荷载压力等，外在环境的作用是使坝体产生不均匀的沉降，或者是横向位移，甚至会导致面板架空，这些作用荷载就会形成裂缝。

面板与堆石分别是刚性体与柔性体，面板的稳定性是根据堆石体的变形决定的，所以要保证面板和堆石体变形的协调性。

针对受力角度来说，面板主要承担的荷载是水的压力，平衡水的压力是挤压边墙的支持力和摩阻力。

如果垫层上的挤压边墙产生应变是由于垫层、堆石的变形，那么就会导致面板内部的应力重组，从而会在一定程度上产生结构性裂缝。

结构性裂缝是造成面板后期规律性开裂的主要因素。

2.结构性裂缝的预防措施造成面板结构性裂缝的发生基础在因为浇筑初期时产生的微小裂缝，其受坝体不均匀下降的影响，面板就会同坝体脱节，但由于面板的承受力度较大不会完全与坝体变形，但内部会发生应力重组，刚开始时细小的裂缝可能会发展成贯穿性的裂缝。

浅析堆石坝混凝土面板裂缝预防和处理措施【摘要】堆石坝混凝土面板是坝体防渗的最主要结构，面板质量直接影响坝体工程质量，在面板质量控制方面要重点控制面板裂缝的产生，面板的抗裂是影响整个运用功能的主要问题。

本文主要就混凝土面板堆石坝裂缝的产生原因、防治和处理措施进行论述，为类似水电工程施工提供借鉴。

【关键词面板；裂缝；预防；处理措施1、引言面板堆石坝是我公司拳头品牌。

堆石坝混凝土面板通常采用滑模施工工艺，分块施工。

根据已建成混凝土面板堆石坝面板施工技术研究，发现面板有不同程度的裂缝，对工程质量和投资产生了一定影响。

经统计，混凝土面板裂缝基本特点为:裂缝大多产生在II序块上；裂缝多为浅表性裂缝；裂缝多呈水平向展布；裂缝所在面板浇筑时间多集中在高温天气；裂缝多出现在面板长度中部等。

2、混凝土面板裂缝成因分析根据面板产生裂缝的原因不同可将面板裂缝分为结构性裂缝和非结构性裂缝两类。

2.面板结构性裂缝面板结构性裂缝是面板在外力作用下产生的裂缝，裂缝的原因主要是由于堆石坝面板支撑体在其自重和水压力作用下，产生不均匀的沉降和水平位移，导致面板和垫层之间脱空，改变了面板以承压为主的力学模型而发生裂缝。

2.2面板非结构性裂缝面板非结构性裂缝是面板在非外力作用下产生的裂缝，据统计面板裂缝中有大多属非结构性裂缝。

面板非结构性裂缝发生的原因很多，主要可分为因面板混凝土施工不当产生的裂缝、因面板混凝土材料化学反应造成的裂缝、因面板混凝土收缩产生的裂缝。

与施工材料、施工机具、施工工艺、施工环境、施工经验均有关系。

2.2.1面板混凝土施工不当造成的裂缝面板混凝土施工不当所产生的裂缝主要是指面板混凝土的施工强度不能满足要求，造成混凝土产生施工冷缝。

尤其是当面板施工气温较高、混凝土运距较远时容易产生施工冷缝。

此外，混凝土配合比设计不当造成混凝土下滑过程中骨料分离、振捣不密实也容易产生裂缝，这种裂缝发生在混凝土施工存在问题的面板部位。

2.2.2 面板混凝土材料化学反应造成的裂缝面板混凝土因材料化学反应造成的裂缝主要是指混凝土的碱-集料反应使硬化后的混凝土出现不可控制的体积膨胀而产生裂缝。

混凝土面板堆石坝工程中裂缝的成因及对策以混凝土面板堆石坝工程中裂缝的成因及对策为题，本文将从工程实践的角度，探讨混凝土面板堆石坝工程中裂缝产生的原因，并提出相应的对策。

一、裂缝的成因混凝土面板堆石坝工程中裂缝的产生原因有多方面的因素，主要包括以下几个方面：1. 材料因素：混凝土的质量和强度是混凝土面板堆石坝工程中裂缝产生的重要原因之一。

如果混凝土质量不达标，或者强度不够，就容易导致裂缝的产生。

此外，如果混凝土中使用了不合适的骨料，也会增加裂缝的产生风险。

2. 设计因素：混凝土面板堆石坝的设计参数、结构形式和施工方法等因素也会影响裂缝的产生。

如果设计参数设置不合理，结构形式不符合工程实际情况，或者施工方法不科学，都会增加裂缝的发生概率。

3. 施工因素：混凝土面板堆石坝的施工过程中，施工质量和施工工艺是直接影响裂缝产生的因素。

如果施工质量不过关，如浇筑不均匀、养护不到位等，就会导致混凝土内部应力不平衡，从而引发裂缝的发生。

4. 外部因素：混凝土面板堆石坝工程所处的自然环境条件也是裂缝产生的重要因素。

例如，地震、温度变化、水位变化等都会对混凝土面板堆石坝产生一定的影响，进而增加裂缝的风险。

二、对策措施针对混凝土面板堆石坝工程中裂缝的成因，可以采取以下对策措施：1. 加强材料质量管理：严格按照设计要求选用优质的水泥、骨料等材料，确保混凝土质量。

同时，加强对材料的检测和监控，确保材料的合格率。

2. 合理设计参数：在设计混凝土面板堆石坝时，应充分考虑工程实际情况，合理设置设计参数，确保结构的合理性和稳定性。

同时，应严格按照设计要求进行施工，避免参数设置不合理导致裂缝的产生。

3. 优化施工工艺：在混凝土面板堆石坝的施工过程中，应合理选择施工工艺，确保浇筑均匀、养护到位。

同时，加强施工质量管理，确保施工质量。

4. 增加抗震设计：考虑到混凝土面板堆石坝工程所处的地理环境，应加强抗震设计，提高结构的抗震能力。

同时，加强对地震的监测和预警，及时采取相应的防护措施。

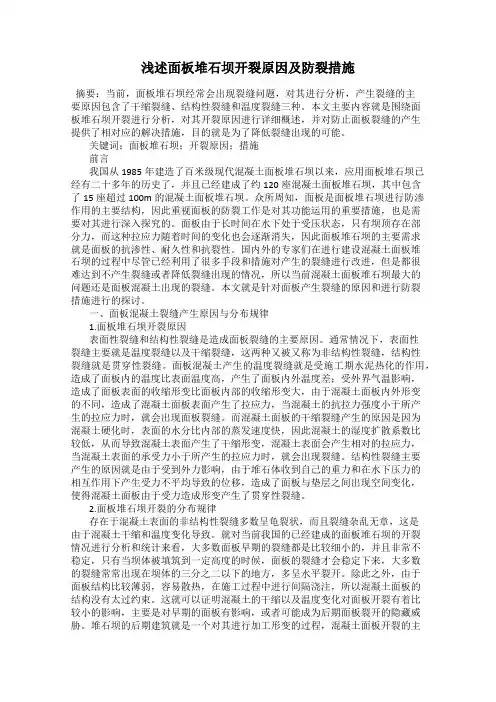

浅述面板堆石坝开裂原因及防裂措施摘要：当前，面板堆石坝经常会出现裂缝问题，对其进行分析，产生裂缝的主要原因包含了干缩裂缝、结构性裂缝和温度裂缝三种。

本文主要内容就是围绕面板堆石坝开裂进行分析，对其开裂原因进行详细概述，并对防止面板裂缝的产生提供了相对应的解决措施，目的就是为了降低裂缝出现的可能。

关键词：面板堆石坝；开裂原因；措施前言我国从1985年建造了百米级现代混凝土面板堆石坝以来，应用面板堆石坝已经有二十多年的历史了，并且已经建成了约120座混凝土面板堆石坝，其中包含了15座超过100m的混凝土面板堆石坝。

众所周知，面板是面板堆石坝进行防渗作用的主要结构，因此重视面板的防裂工作是对其功能运用的重要措施，也是需要对其进行深入探究的。

面板由于长时间在水下处于受压状态，只有坝顶存在部分力，而这种拉应力随着时间的变化也会逐渐消失，因此面板堆石坝的主要需求就是面板的抗渗性、耐久性和抗裂性。

国内外的专家们在进行建设混凝土面板堆石坝的过程中尽管已经利用了很多手段和措施对产生的裂缝进行改进，但是都很难达到不产生裂缝或者降低裂缝出现的情况，所以当前混凝土面板堆石坝最大的问题还是面板混凝土出现的裂缝。

本文就是针对面板产生裂缝的原因和进行防裂措施进行的探讨。

一、面板混凝土裂缝产生原因与分布规律1.面板堆石坝开裂原因表面性裂缝和结构性裂缝是造成面板裂缝的主要原因。

通常情况下，表面性裂缝主要就是温度裂缝以及干缩裂缝，这两种又被又称为非结构性裂缝，结构性裂缝就是贯穿性裂缝。

面板混凝土产生的温度裂缝就是受施工期水泥热化的作用，造成了面板内的温度比表面温度高，产生了面板内外温度差；受外界气温影响，造成了面板表面的收缩形变比面板内部的收缩形变大，由于混凝土面板内外形变的不同，造成了混凝土面板表面产生了拉应力，当混凝土的抗拉力强度小于所产生的拉应力时，就会出现面板裂缝。

而混凝土面板的干缩裂缝产生的原因是因为混凝土硬化时，表面的水分比内部的蒸发速度快，因此混凝土的湿度扩散系数比较低，从而导致混凝土表面产生了干缩形变，混凝土表面会产生相对的拉应力，当混凝土表面的承受力小于所产生的拉应力时，就会出现裂缝。

混凝土面板堆石坝工程中裂缝的成因及对策混凝土面板堆石坝工程中裂缝的成因及对策混凝土面板堆石坝是一种常见的水利工程，其主要由混凝土面板和石块组成。

在工程建设过程中，裂缝是一个常见的问题，它会对工程的稳定性和安全性产生影响。

因此，了解混凝土面板堆石坝工程中裂缝的成因及对策是非常重要的。

一、混凝土面板堆石坝工程中裂缝的成因1.温度变化：混凝土面板堆石坝在施工过程中，由于温度变化会导致混凝土的收缩和膨胀，从而引起裂缝的产生。

2.地震：地震是混凝土面板堆石坝裂缝产生的主要原因之一。

地震会产生强烈的震动，从而导致混凝土面板和石块之间的摩擦力减小，从而引起裂缝的产生。

3.水压力：水压力是混凝土面板堆石坝裂缝产生的另一个主要原因。

水压力会导致混凝土面板和石块之间的摩擦力减小，从而引起裂缝的产生。

4.材料质量：混凝土面板堆石坝的材料质量也会影响裂缝的产生。

如果混凝土的质量不好，或者石块的大小不一，就会导致裂缝的产生。

二、混凝土面板堆石坝工程中裂缝的对策1.加强材料质量控制：在混凝土面板堆石坝的施工过程中，应加强对材料质量的控制，确保混凝土的质量和石块的大小一致，从而减少裂缝的产生。

2.加强温度控制：在混凝土面板堆石坝的施工过程中，应加强对温度的控制，避免温度变化过大，从而减少裂缝的产生。

3.加强地震抗震能力：在混凝土面板堆石坝的设计和施工过程中，应加强地震抗震能力，采取一些措施来增强混凝土面板和石块之间的摩擦力，从而减少裂缝的产生。

4.加强水压力控制：在混凝土面板堆石坝的施工过程中，应加强对水压力的控制，避免水压力过大，从而减少裂缝的产生。

综上所述，混凝土面板堆石坝工程中裂缝的成因及对策是非常重要的。

在工程建设过程中，应加强对材料质量、温度、地震和水压力的控制，从而减少裂缝的产生，确保工程的稳定性和安全性。

混凝土面板堆石坝面板裂缝预防及处理摘要：自上世纪80年代中期，我国已经开始应用混凝土面板堆石坝，由于具有施工方便、成本低、抗震性能好的优点，在我国的应用已十分广泛，从另一个角度来说也是我国坝体未来发展的主要趋势。

在混凝土面板堆石坝施工项目中，经常遇到面板发生裂缝的情况，在一定程度上严重影响到了坝体的整体性、耐久性及安全性，引发裂缝的原因主要有结构性裂缝和非结构裂缝，针对不同的原因需采用不同的处理技术，才能有效解决坝体裂缝的问题。

因此本文提出了对混凝土面板堆石坝面板裂缝预防及处理研究，对其裂缝产生的具体原因进行分析，并提出了相应的解决措施，为我国混凝土面板堆石坝发展奠定基础。

关键词：混凝土面板，面板堆石坝，面板裂缝，预防处理1.混凝土面板堆石坝面板裂缝的主要原因1.1非结构性裂缝产生的原因(1)因气温变动形成的裂缝。

如果水泥面板的工作温度改变了,它就会因为热胀或冷缩而变化,由于水泥自身具有的耐裂性强度变化,对变形现象就会形成相应的制约,这便是拉应力。

当拉应力超过了水泥自身的耐裂性强度时,面板表层就会形成裂纹。

(2)水泥凝固干缩引起的裂纹。

水泥在凝固过程中,表层与内层之间多余的水份会慢慢挥发,当水份挥发以后混凝土体积就会缩小、干缩,在压缩过程中,会由于面层与垫板之间的摩阻力而形成约束。

如果水份挥发得过快或是失水太多,就会形成应力而断裂。

1.2结构性裂缝强烈的外界压力也会导致水泥面板产生裂纹,主要体现在水泥面板在较大水压力下会出现下陷和位移。

在混凝土面层与垫层之问形成细微空隙,久之,细微空隙就会成为大缝隙。

2.混凝土面板堆石坝面板裂缝的预防技术2.1非结构性裂缝的预防技术2.1.1优化混凝土性能。

混凝土性能的优良可以提高水泥面层的硬度,从而预防其开裂。

主要采取以下措施:①施工使用的水泥,一定要完全满足国家施工规范要求。

在拌和水泥时添加这种形式的水泥,可以极大增加水泥的抗裂能力;②注意水泥骨材的配置。

为预防水泥构件在气温差异下产生变化,线膨胀系数较小的骨材是最佳的选材。

混凝土面板堆石坝的面板裂缝防治技术要点摘要：随着水利工程事业不断发展，更多的混凝土面板堆石坝建设成功，但都会面临一个问题—裂缝，裂缝问题严重影响了坝体的质量和运行安全，并且至今没有解决面板裂缝的措施。

面板裂缝宽度小于0.2mm时，通过修复裂缝不会影响坝体正常运行，但从长远来看，依然会影响到坝体的耐久性、稳定性。

所以，想要更好地解决面板裂缝问题，就必须提高面板整体的抗裂性，减少或避免面板裂缝出现概率。

关键词：混凝土面板；堆石坝；面板裂缝；防治技术引言混凝土面板堆石坝是一种常用的坝体形式，但其对施工技术有着一定的要求，除了要根据工程实际情况制定合理有效的施工技术，还应结合现状做好施工质量控制，以保证施工顺利完成，并实现预期的施工质量目标。

1混凝土面板堆石坝概述近年来，混凝土面板堆石坝表现出显著的优势和市场竞争力，赢得快速发展的机遇，在世界范围内得到了广泛的应用。

现阶段，不乏坝高超过100m的混凝土面板堆石坝，世界上最高的面板堆石坝坝高已超过200m。

我国的混凝土面板堆石坝发展始于20世纪80年代中期，自引入以来得到快速发展，成为我国八九十年代以来主要坝型之一。

目前，混凝土面板坝主要涉及软硬岩堆石坝、砂卵石面板坝等。

据调查，混凝土面板堆石坝赢得飞速发展的主要原因是其可就地取材，施工工艺简单、便捷。

堆石体具备极强的抗剪能力，能够稳定抵抗内部冲刷、有极强的抗震性。

同时，其整体运行既安全、可靠，方便维护及日后的检修工作。

伴随面板堆石坝的不断发展，相应的监测面板堆石坝运行的技术也发展得越来越快，大力支持着面板堆石坝的运行与维护。

2混凝土面板堆石坝的面板裂缝类型与产生原因2.1非结构性裂缝2.1.1温度裂缝混凝土面板堆石坝作为一种性价比较高的坝型，在很多情况下，已经成为水利水电工程建设的优选坝型。

混凝土面板由于面板基础的堆石体沉降变形在浇筑面板时尚未达到稳定状态，面板防渗要求水泥用量较高，面板混凝土施工浇筑速度较快，面板沿高程方向一般不分缝等影响因素存在，即使在面板底部铺设乳化沥青等措施，仍可在温降时产生较大拉应力而导致裂缝的产生，从而产生大坝渗漏。

混凝土面板堆石坝面板裂缝的控制摘要：面板堆石坝防渗结构主要是面板，面板裂缝的产生，会降低面板的防渗效果，处置不当极易引发坝体渗漏，导致对坝体的承载力、安全性和耐久性造成很大的影响。

所以，怎样减少或者避免混凝土面板产生裂缝，是水利工程建设过程中需要解决的一个难题。

关键词：混凝土面板、面板裂缝面板堆石坝在水利工程中已经得到了较为普遍的应用，对混凝土面板质量的要求也随之提高，而面板裂缝的出现直接影响着面板的防渗效果，所以采取怎样的措施控制面板裂缝的发生，已经成为了面板堆石坝工程中水利人员亟待解决的一个问题。

1、混凝土面板裂缝成因分析影响面板发生裂缝的因素有很多，如原材料中水泥的品质和质量、砂石骨料的性质和质量、外加剂的品质和质量以及水灰比；混凝土面板的配合比和拌合物质量，混凝土面板施工工艺和浇筑质量，面板浇筑时间的选择和养护情况；混凝土面板合理的分缝和配筋、面板基层的强度和平整度以及坝体填筑质量等方面都是混凝土面板发生裂缝的直接因素或间接因素。

因此，多方面的因素就造成面板产生结构性裂缝和非结构裂缝。

2、混凝土面板裂缝防裂控制措施为了避免或减少混凝土面板结构裂缝和非结构裂缝的发生，在混凝土面板结构裂缝上，在设计上进行合理的分缝和配筋，严格控制坝体填筑质量，坝前设置反向排水管，严格控制面板基层施工质量等措施和方法都是比较有效的途径；对于混凝土面板非结构裂缝，可以采用优质的原材料、性能稳定的混凝土、加强施工管理以及改善施工工艺等来避免。

2.1、结构性裂缝的控制结构性裂缝是面板支撑体在自重或者反向水压力等外力荷载作用下产生的不均匀沉降和水平位移，面板在外力作用下导致基层与面板之间脱空，改变了面板的力学性能，导致面板结构性裂缝的发生；面板结构性裂缝的控制就是要采取措施防止面板支撑体不均匀沉降和超限的水平位移造成基层与面板之间的脱空。

2.1.1、合理的面板配筋及分缝对于面板配筋，在面板重要部位如面板受拉、受压部位以及周边缝部位等考虑设计双层钢筋，增强面板抵御外部形变时的抵抗能力；面板分缝要依据面板承拉和受力的特点，在面板受拉部位设计张性缝，在面板受压部位设计压性缝，压性缝可采用塑性填料填充。

混凝土面板堆石坝面板裂缝成因与防治措施摘要：目前混凝土面板堆石坝与其它坝型相比，具有较高的安全性、可观的经济性和良好的适应性。

混凝土面板是面板堆石坝体防渗的主要结构，面板混凝土开裂会降低防渗效果，同时使混凝土内部的钢筋材料产生腐蚀，降低钢筋混凝土结构的承载力、耐久性和使用寿命，所以提高面板混凝土的抗裂性，防止和减少面板混凝土裂缝的产生，是面板堆石坝建设过程中一个不可忽视的问题。

本文就混凝土面板堆石坝面板裂缝产生原因及其防治措施进行了简单的分析。

关键词：面板堆石坝；产生原因；防治措施混凝土面板堆石坝在我国从60年代得以开始应用的，因其稳定性好、抗震性能强、施工简便、节省材料、造价低等优点，在我国已得到较为广泛的采用，也成为了以后坝体发展的方向之一。

虽然随着工程施工技术及设计理念的发展与进步，更大、更高的混凝土面板堆石坝得以建设成功，但是混凝土面板容易出现裂缝的质量通病严重地影响了坝体施工质量及结构安全，该问题目前尚未得到完全解决。

虽然缝宽小于0.2mm 裂缝经修补处理后不影响坝体的正常安全使用，但从长期看来，对坝体的整体性及耐久性还是有很大影响。

因此提高混凝土面板堆石坝面板的抗裂性，避免或减少面板裂缝出现为坝体建设者们急需解决的关键问题。

1.面板裂缝的成因分析1.1 非结构性裂缝的成因分析非结构性裂缝为温度裂缝和干缩裂缝，各自产裂机理如下：1.1.1 面板温度裂缝发生机理混凝土面板受温度影响发生变形，外界和内部各种约束将限制其变形，超过混凝土的抗裂强度时就会产生裂缝，此种裂缝的直接影响因素是温差值大小和约束条件，约束条件随具体工程的不同而异，一般的裂缝影响温差如下。

（1）昼夜温差。

该温差使混凝土内部产生一定的温度梯度，该温度梯度引起了混凝土内部各质点间的约束，这种约束的作用会产生表面裂缝，常发生于混凝土早期强度较低时。

（2）季节性温差。

主要是混凝土固结温度与使用期间面板年最低温度差。

该温差引起的混凝土面板变形主要受面板与垫层的摩阻力约束产生裂缝，不考虑混凝土面板内部温度梯度派生的内部各质点间的约束力。

面板堆石坝裂缝分析及防治措施作者：朱积军来源：《科技与生活》2012年第02期摘要面板堆石坝在施工期或多或少地出现了面板开裂现象，对此，有两种不同的观点，一种观点认为主要是混凝土干缩和温度应力所造成的，另一种观点则认为主要是结构受力变形所造成的对此，本文从面板开裂的实际分布规律和结构受力变形方面对裂缝产作的根本原因进行探讨。

关键词面板堆石坝；原因；防治中图分类号 TU 文献标识码 A 文章编号 1673-9671-(2012)012-0160-011 面板裂缝原因分析1.1 结构性裂缝原因分析混凝土面板支撑体在坝体自重、水压力等外荷载作用下，产生了不均匀的沉降，导致面板和垫层之间脱空，改变了面板的力學模型，从而产生结构性裂缝。

混凝土面板结构性裂缝分为弯曲性结构裂缝和拉伸性结构裂缝。

弯曲性裂缝主要由面板法向变形产生，混凝土面板一侧受拉裂开张口，另一侧仍处于受压状态，是纯弯、大偏心受拉或大偏心受压引起的。

拉伸结构性裂缝主要由面板切向（平行面板方向）变形产生，与垫层料开裂的原理相同，其方向为：河谷部位是水平的，两岸与岸坡大致平行，面板两侧均裂开，是纯拉、小偏心受拉引起的。

1.2 非结构性裂缝原因分析非结构性裂缝是面板在非外力作用下产生的裂缝。

产生非结构性裂缝的原因很多，但最主要的原因是由于面板混凝土在自身和各种外界因素作用下产生收缩变形所致。

混凝土面板结构体型长而薄，往往由于面板混凝土原材料中的砂石骨料、水泥、施工工艺、防护措施、湿度和温度变化等原因而造成干燥收缩和降温冷缩，并受到底部垫层约束，当由此诱发的拉应力超过面板某截面的抗拉强度时，即在该截面裂开，产生面板收缩裂缝，亦即非结构性裂缝。

2 预防开裂的措施2.1 材料2.1.1 钢纤维混凝土为了更好地适应面板堆石坝施工期和蓄水期面板受力变形的特点，建议采用钢纤维混凝土作为面板堆石坝面板材料。

目前，尽管钢纤维混凝土的单价比钢筋混凝土要稍贵一些，但在初裂强度、弯拉强度、韧性、抗渗性能及抗冻性能等物理力学指标方面比起普通钢筋混凝土均有较大的改善，主要表现在以下几个方面。

堆石坝混凝土面板裂缝成因及防治摘要：面板裂缝现象经常会出现在砼面板堆石坝项目中，对坝体的可靠性、完整性以及结构安全有着严重影响，其中结构性与非结构裂缝是引起坝体裂缝的主要原因，因为裂缝的原因不同，所以要使用的防治技术也不同，只有这样才能对坝体裂缝问题进行有效解决。

为此，文章将对堆石坝混凝土面板裂缝成因进行分析，然后针对裂缝的主要成因，提出相应的防治技术。

关键词：堆石坝；混凝土面板；裂缝成因；防治策略前言：随着一批又一批的面板堆石坝的兴起，推动了相关的理论研究以及施工技术的发展，其工程实践经验十分丰富。

但是值得探讨的是，混凝土面板堆石坝仍存有诸多关键的技术问题，譬如因为受结构性与非结构裂缝的影响而使坝体产生裂缝，进而对坝体安全造成影响等，为此，文章将对堆石坝混凝土面板裂缝成因进行分析，然后针对裂缝的主要成因，提出相应的防治技术。

1裂缝原因阐述1.1结构性裂缝的影响因素结构性裂缝产生的原因在于外力影响面板而造成的，重点是坝体自重及浪压力、水压力等其他荷载影响下导致坝基出现其它方向位移，或不均匀沉降现象，进而引起坝体变形，致使面板架空，荷载作用引起裂缝。

站在宏观的角度来看，柔性体主要为堆石，刚性体主要为面板，面板的可靠性受堆石体变形的干扰，所以，有必要确保面板和堆石体的协调变形。

就受力来说，水压力属于面板主要承受的负载，通过垫层的摩擦阻力和支撑力来平衡面板，堆石的变形会影响堆石上的垫层，并会发生应变，并且面板的内部应力也会出现重组，甚至出现结构性裂缝。

1.1非结构性裂缝的影响因素1.1.1面板温度裂缝的影响因素砼面板之所以会产生变形是因为受温度影响，又受外界及内部各种约束、限制。

在此种情况下，砼的抗裂强度会被超越，从而出现裂缝，而主要的原因在于约束条件、温差值大小，因为实际工程不同，所以约束条件也有所不同，通常裂缝影响温差的详细情况主要有以下两点：⑴季节性温差。

重点是指砼固结温度与使用过程中面板最低温度差。
