LED显示屏灰度卡调试设置手册

LED显示屏的配置与调试方式1. 简介LED显示屏是一种采用LED作为发光元件的显示屏幕，具有高亮度、低功耗、寿命长等特点。

本文档将为您详细介绍LED显示屏的配置与调试方式，帮助您更好地使用LED显示屏。

2. 配置LED显示屏2.1 硬件配置在配置LED显示屏之前，首先需要了解您的项目需求，包括尺寸、分辨率、亮度、灰度等级等。

根据需求选择合适的LED显示屏模块、控制器、电源等硬件设备。

2.2 软件配置LED显示屏的软件配置主要是指对显示屏进行初始化设置，包括设置显示模式、亮度、对比度、色温等参数。

这些设置可以通过显示屏配套的软件进行调整。

3. 调试LED显示屏3.1 物理调试1. 检查LED显示屏的安装位置，确保其稳固可靠。

2. 检查显示屏表面是否有划痕、污渍等影响显示效果的问题。

3. 检查LED模块的连接线是否牢固，避免因接触不良导致的显示异常。

3.2 电气调试1. 检查电源线是否连接正确，确保电源稳定。

2. 使用万用表测量电源电压，确保电压符合设备要求。

3. 检查控制器与显示屏之间的连接线，确保数据传输正常。

3.3 软件调试1. 打开显示屏配套的软件，进行参数设置。

2. 播放测试视频或图片，观察显示屏的显示效果。

3. 根据需要调整亮度、对比度、色温等参数，以达到最佳显示效果。

4. 注意事项1. 在配置与调试LED显示屏时，请务必遵循相关安全规定，确保人身与设备安全。

2. 避免在高温、潮湿的环境下进行操作，以免影响设备性能。

3. 定期对LED显示屏进行清洁和维护，以保持显示效果。

5. 故障处理LED显示屏在运行过程中，可能会出现各种故障。

以下是一些常见的故障及处理方法：1. 显示异常：检查LED模块连接线、控制器连接线是否正常，重新连接或更换故障部件。

2. 亮度不足：检查电源电压是否稳定，调整亮度设置或更换更高亮度的LED模块。

3. 颜色失真：检查色温设置是否正确，调整色温参数或更换故障部件。

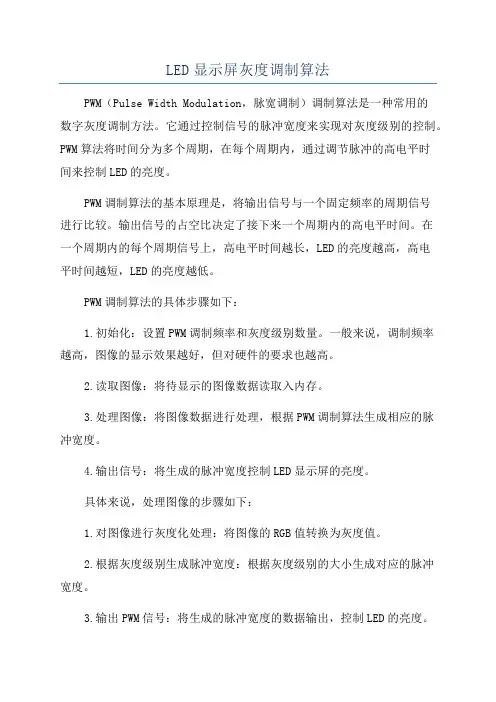

LED显示屏灰度调制算法PWM（Pulse Width Modulation，脉宽调制）调制算法是一种常用的数字灰度调制方法。

它通过控制信号的脉冲宽度来实现对灰度级别的控制。

PWM算法将时间分为多个周期，在每个周期内，通过调节脉冲的高电平时间来控制LED的亮度。

PWM调制算法的基本原理是，将输出信号与一个固定频率的周期信号进行比较。

输出信号的占空比决定了接下来一个周期内的高电平时间。

在一个周期内的每个周期信号上，高电平时间越长，LED的亮度越高，高电平时间越短，LED的亮度越低。

PWM调制算法的具体步骤如下：1.初始化：设置PWM调制频率和灰度级别数量。

一般来说，调制频率越高，图像的显示效果越好，但对硬件的要求也越高。

2.读取图像：将待显示的图像数据读取入内存。

3.处理图像：将图像数据进行处理，根据PWM调制算法生成相应的脉冲宽度。

4.输出信号：将生成的脉冲宽度控制LED显示屏的亮度。

具体来说，处理图像的步骤如下：1.对图像进行灰度化处理：将图像的RGB值转换为灰度值。

2.根据灰度级别生成脉冲宽度：根据灰度级别的大小生成对应的脉冲宽度。

3.输出PWM信号：将生成的脉冲宽度的数据输出，控制LED的亮度。

以上就是LED显示屏灰度调制算法的基本原理和步骤。

通过PWM调制算法，可以实现对LED显示屏上图像的灰度级别进行精细的控制，达到更好的显示效果。

同时，PWM算法相对简单，易于实现，并且在LED显示屏上广泛应用。

但是，PWM调制算法也存在一些问题，比如在低亮度下可能会出现明显的闪烁现象，需要进一步的优化和改进。

总之，LED显示屏灰度调制算法是一种常用的调制算法，通过控制信号的脉冲宽度来实现对LED显示屏上图像的灰度级别的调节和控制，最终达到更好的显示效果。

led显示屏调试教程当涉及到调试LED显示屏时，以下是一些常见的步骤和技巧。

请注意，这不是一个具体的教程，而是一些指导性的建议。

1. 连接硬件：- 将LED显示屏正确连接到适当的电源和控制器。

确保电源和控制器的连接是稳定和安全的。

- 检查连接线是否正确插入，并确保连接紧固。

2. 检查传输信号：- 确保传输信号线正确插入到控制器。

- 检查信号线是否完好无损，没有任何断裂或损坏的情况。

- 使用示波器或其他测试设备来检测和跟踪信号传输是否正常。

3. 调整分辨率和频率：- 确保您的显示屏设置与控制器输出的分辨率和频率匹配。

- 调整控制器的设置，以确保它与显示屏的要求相匹配。

- 如有需要，尝试调整分辨率和频率，以找到最适合您显示屏的设置。

4. 检查显示内容：- 确保控制器正在发送正确的显示内容。

- 检查您的显示屏是否正确显示您所发送的内容。

- 如果内容错误或不同于预期，请检查控制器和发送内容的设置。

5. 调整亮度和对比度：- 根据您的需求和环境条件，调整显示屏的亮度和对比度。

- 这可以通过控制器的设置或显示屏本身的按钮进行调整。

6. 检查灯珠和电路：- 定期检查显示屏上的LED灯珠是否完好无损。

- 检查电路板上的电路连接是否紧固，没有松动或损坏。

7. 使用测试图案和工具：- 使用控制器或其他测试工具提供的测试图案来检查和调整显示屏。

- 运行测试图案，查看是否有任何显示问题，如亮度不均匀，颜色失真等。

8. 寻求帮助：- 如果您无法解决问题，可以联系LED显示屏的制造商或供应商，寻求他们的帮助和支持。

记住，具体调试步骤可能会因LED显示屏的品牌、型号和控制器的不同而有所变化。

因此，请务必参考您所使用的设备的特定调试指南和文档。

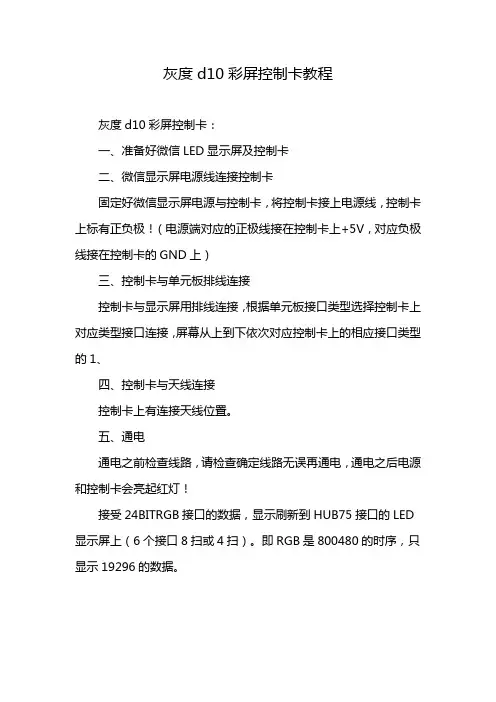

灰度d10彩屏控制卡教程
灰度d10彩屏控制卡：
一、准备好微信LED显示屏及控制卡
二、微信显示屏电源线连接控制卡
固定好微信显示屏电源与控制卡，将控制卡接上电源线，控制卡上标有正负极！（电源端对应的正极线接在控制卡上+5V，对应负极线接在控制卡的GND上）
三、控制卡与单元板排线连接
控制卡与显示屏用排线连接，根据单元板接口类型选择控制卡上对应类型接口连接，屏幕从上到下依次对应控制卡上的相应接口类型的1、
四、控制卡与天线连接
控制卡上有连接天线位置。

五、通电
通电之前检查线路，请检查确定线路无误再通电，通电之后电源和控制卡会亮起红灯！
接受24BITRGB接口的数据，显示刷新到HUB75接口的LED 显示屏上（6个接口8扫或4扫）。

即RGB是800480的时序，只显示19296的数据。

刷新率150到200HZ。

颜色数65536及以上或者（灰度等级8BIT256也可，最低要求）可参考HD到D10B灰度科技异步全彩门头屏全彩卡参数（该卡是HDMI转LED）。

LED显示屏亮度计算及灰度控制方法介绍一、LED显示屏亮度计算方法：亮度（cd/m²） = 发光面积（m²）× 流明（lm）/ 方屏面积（m²）瓦特数（W）= 流明（lm）/ 光效（lm/W）显示屏提供的流明数可以从LED的电气参数中得到，常见的还有片源数据给出的几种颜色的亮度，以及整体的光效。

通过给定的流明数和需要的亮度，可以计算出显示屏所需的瓦特数，并决定所需的供电电源。

二、LED显示屏灰度控制方法介绍：灰度是指LED显示屏显示图像中的明暗层次，灰度控制方法旨在实现不同亮度级别的显示效果。

常用的灰度控制方法有以下几种：1.二进制控制：二进制控制是最简单和最基本的方法，它将每个像素分为两个状态，即开和关，通过快速切换这两种状态，来模拟不同的亮度级别。

在更新频率足够高的情况下，人眼会感知到平滑的灰度变化。

但是，二进制控制只能实现2级灰度。

2.PWM调光：脉宽调制（PWM）是一种常用的灰度控制方法。

它通过控制连接到LED的电流的占空比，来改变LED的亮度。

通过改变电流的状态时间和非状态时间的比例，可以实现不同亮度级别的显示效果。

PWM调光有较高的精度和灵活性，并且在人眼的视觉暂留效应下可以实现较高的灰度分辨率。

3.DC调光：直流调光是通过改变LED的电流大小来控制亮度。

利用LED的I-V特性曲线，调节电流可以实现不同亮度级别的显示效果。

DC调光相对于PWM 调光，灰度变化更为平滑，但需要更高的精确度和更复杂的电路控制。

4.倍频调光：倍频调光是指通过控制驱动芯片输出的时钟信号的频率来改变LED的亮度。

在特定的频率下，LED的亮度会变化。

倍频调光可以实现较高的灰度分辨率，但对驱动芯片的要求比较高，且需要较高的刷新率。

综上所述，LED显示屏的亮度计算和灰度控制方法，通过精确的计算亮度和采用不同的灰度控制方法，可以实现所需的显示效果，满足不同场景和应用的要求。

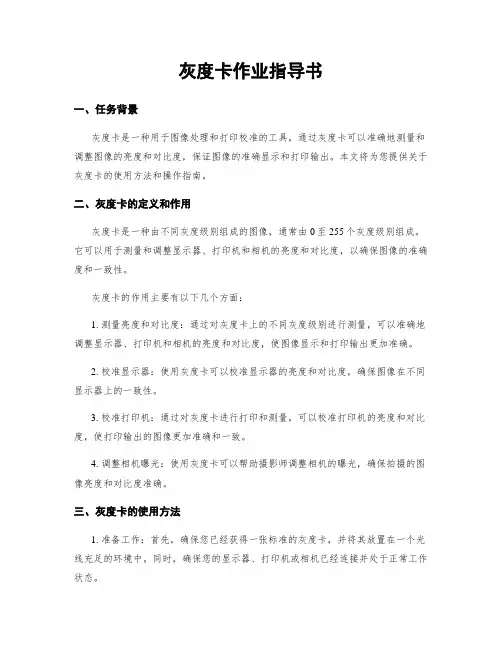

灰度卡作业指导书一、任务背景灰度卡是一种用于图像处理和打印校准的工具，通过灰度卡可以准确地测量和调整图像的亮度和对比度，保证图像的准确显示和打印输出。

本文将为您提供关于灰度卡的使用方法和操作指南。

二、灰度卡的定义和作用灰度卡是一种由不同灰度级别组成的图像，通常由0至255个灰度级别组成。

它可以用于测量和调整显示器、打印机和相机的亮度和对比度，以确保图像的准确度和一致性。

灰度卡的作用主要有以下几个方面：1. 测量亮度和对比度：通过对灰度卡上的不同灰度级别进行测量，可以准确地调整显示器、打印机和相机的亮度和对比度，使图像显示和打印输出更加准确。

2. 校准显示器：使用灰度卡可以校准显示器的亮度和对比度，确保图像在不同显示器上的一致性。

3. 校准打印机：通过对灰度卡进行打印和测量，可以校准打印机的亮度和对比度，使打印输出的图像更加准确和一致。

4. 调整相机曝光：使用灰度卡可以帮助摄影师调整相机的曝光，确保拍摄的图像亮度和对比度准确。

三、灰度卡的使用方法1. 准备工作：首先，确保您已经获得一张标准的灰度卡，并将其放置在一个光线充足的环境中。

同时，确保您的显示器、打印机或相机已经连接并处于正常工作状态。

2. 测量亮度和对比度：打开图像处理软件，导入灰度卡的图像。

使用软件提供的测量工具，分别测量灰度卡上不同灰度级别的亮度和对比度。

记录测量结果，以便后续的调整。

3. 调整显示器亮度和对比度：根据测量结果，调整显示器的亮度和对比度设置，使其与灰度卡上的测量结果一致。

可以通过显示器的设置菜单或图像处理软件的调整工具进行操作。

4. 校准打印机：将灰度卡的图像打印出来，并使用测量工具测量打印出的灰度级别。

根据测量结果，调整打印机的亮度和对比度设置，使其与灰度卡上的测量结果一致。

5. 调整相机曝光：将灰度卡放置在拍摄场景中，调整相机的曝光设置，使拍摄的图像与灰度卡上的灰度级别一致。

可以通过相机的曝光补偿功能进行调整。

四、注意事项1. 确保灰度卡的质量：选择一张质量好、颜色准确的灰度卡，以确保测量和调整的准确性。

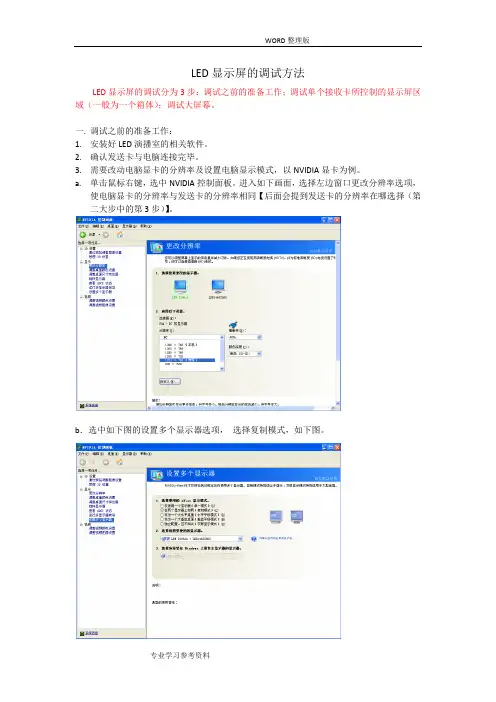

LED显示屏的调试方法LED显示屏的调试分为3步：调试之前的准备工作；调试单个接收卡所控制的显示屏区域（一般为一个箱体）；调试大屏幕。

一.调试之前的准备工作：1.安装好LED演播室的相关软件。

2.确认发送卡与电脑连接完毕。

3.需要改动电脑显卡的分辨率及设置电脑显示模式，以NVIDIA显卡为例。

a.单击鼠标右键，选中NVIDIA控制面板。

进入如下画面，选择左边窗口更改分辨率选项，使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选择（第二大步中的第3步）】。

b．选中如下图的设置多个显示器选项，选择复制模式，如下图。

4.连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。

一.调试单个接收卡所控制的显示屏区域（一般为一个箱体）（以雅安荥经县的P16显示屏为例，雅安显示屏单个箱体为64×48）。

转接卡连接显示屏的排线一定要正确，否则智能设置将不能正确识别显示屏。

进入设置界面时，要一边操作，一边仔细观看显示屏的变化，显示屏会提示你所有的操作步骤。

1.双击桌面LED设置，进入LED设置界面。

2.点击设置参数，输入密码168。

3.进入设置界面，发送卡下面的显示模式可调分辨率（此分辨率需大于大屏幕的分辨率），然后点击接收卡。

4.出现如下所示界面。

5. 单击智能设置，进入智能设置向导1，如下图。

a. 显示屏类型：选择全彩实像数；b. 模块信息的点数：输入一个接收卡所控制的灯珠数目（雅安P16接收卡控制一个箱体为64×48，则在点数里面的X输入64，Y输入48）；c. 模组信息里的数据接口数：为接收卡需要引出的排线数目；d．模组信息里每口数据线组数：不同型号的显示屏每口数据线组数不同。

（一般的有：显示屏用16针的排线则每口数据线组数为1；显示屏用20针的排线则每口数据线组数为2；显示屏用26针的排线则每口数据线组数为3）。

e．数据类型：红绿（蓝）分开。

f．译码方式：不同型号的显示屏有不同的译码方式（一般有所有的室内屏为芯片138译码；室外屏P16、P20为静态不需扫描）g. 其他的选项就按默认选择。

led显示屏屏参设置步骤LED显示屏屏参设置步骤导言：LED显示屏作为现代广告宣传和信息传递的重要工具，在各种场合得到了广泛的应用。

而为了确保LED显示屏能够正常显示和呈现出所需的效果，屏参设置就变得尤为重要。

本文将介绍一些LED显示屏屏参设置的基本步骤，希望能够对您有所帮助。

一、屏参设置的概念屏参设置是指在使用LED显示屏之前，根据实际情况和需求对屏幕参数进行调整和配置的过程。

通过屏参设置，可以确保显示屏的亮度、色彩、对比度等参数能够达到最佳效果，提高观看体验。

二、确定亮度调节方式LED显示屏通常有两种亮度调节方式：手动调节和自动调节。

手动调节需要人工根据实际情况进行调整，而自动调节则是根据环境的变化自动调整亮度。

根据实际需要，选择适合的调节方式。

三、调整亮度和对比度亮度和对比度是影响显示屏效果的两个重要参数。

调节亮度可以使显示屏在不同环境下都能够清晰可见，而调节对比度可以提高图像的层次感和细节表现力。

在进行亮度和对比度调节时，需要根据实际环境光照水平和要显示的内容进行适当的调整。

四、调整色彩均衡LED显示屏的色彩均衡是指红、绿、蓝三个基色之间的色彩分布比例。

通过调整色彩均衡，可以使显示屏呈现出准确、鲜艳的色彩效果。

一般情况下，色彩均衡可以通过调整屏幕上的R、G、B三个通道的亮度来实现。

五、设置屏幕分辨率屏幕分辨率是指显示屏的像素点数。

根据实际需求，设置合适的屏幕分辨率可以保证内容显示的清晰度和准确性。

当选择分辨率时，需要考虑显示屏的尺寸、观看距离和显示内容的要求。

六、调整刷新率刷新率是指显示屏显示图像的频率，单位为赫兹（Hz）。

调整刷新率可以提高图像的稳定性和流畅度。

一般情况下，选择适合的刷新率可以避免图像闪烁或者拖影现象的出现。

七、设置灰度位数灰度位数是指显示屏能够显示的不同亮度级别的数量。

较高的灰度位数可以保证图像的层次感和细节表现力。

根据实际情况和需求，选择适合的灰度位数可以提高显示效果。

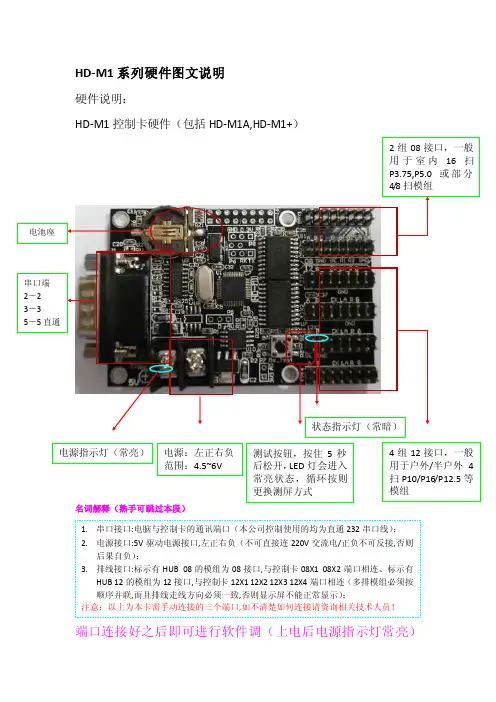

HD-M1系列硬件图文说明硬件说明：HD-M1控制卡硬件（包括HD-M1A,HD-M1+）00名词解释（熟手可跳过本段）端口连接好之后即可进行软件调（上电后电源指示灯常亮）4组12接口，一般用于户外/半户外4扫P10/P16/P12.5等模组测试按钮，按住5秒后松开，LED 灯会进入常亮状态，循环按则更换测屏方式 电源：左正右负范围：4.5~6V电源指示灯（常亮）Ledartist 软件操作说明本软件适合控制卡：HD-M1A/HD-S1操作顺序：1.通讯设置；2.屏参设置；3.节目编辑； 4.退出点击打开软件主界面如下第一步：通讯设置（需要自行了解个人电脑的串口端口）1.点击设置选项（）从下拉菜单选择通讯设置 如图：系统设置选项注意：个人电脑若只存在一个串口时，本步设置可省略（请谨慎设置波特率，非正常设置可能导致波特率不匹配造成无法正常通信）第二步：屏参设置（自行了解显示屏范围、OE 极性、数据极性、扫描方式等相关参数）1.点击设置选项（）从下拉菜单选择屏参设置（或直接点击快捷菜单） 如图：2.弹出对话框如下图（本设置共有两个关联项 基本设置及操作指令）：a. 基本设置通讯正常时会有提示如上图，发送失败时按纽会变成蓝色b.操作指令注意：本步（屏参设置）共有两级关联选项，其中基本设置为必设置选项，如果参数设置错误必定导致显示不正常，如果具体不知道参数如何设置请务必咨询专业的技术人员；操作指令的重启 黑屏 亮屏等 主要用来进行控制卡状态调试，这里不做解释，如有疑问请电话咨询；速度等级数字越小默认设置即可 主要用于通讯测试 用于清空显示屏上当前内容代表速度越快，1为最快速度（速度等级与显示屏参数相关联，显示屏越大速度显示越慢）；第三步：节目编辑（共有两种节目类型）1.新建显示屏节目分为两级（显示屏－节目[字幕、图文]），点击新建显示屏如下图：确定后，完成新建显示屏如图命名2.新建节目（共有两种类型节目 字幕和图文可供编辑）2.1.字幕节目（节目为内嵌字库，本卡可存100个节目，每个节目1000个汉字，共可存储10W 个汉字符），具有飞字、打字等特效点击新建节目 如下图注意：字幕类的节目可存储文字内容多（10W 个汉字符），但是只能显示16*16 32*32共两级宋体字，不能对单个字进行编辑、且只能显示中文与英文（显示效果多），可与图文类节目配合编辑出更绚丽的效果保存后界面如下图发送成功时软件左下角 会有下图显示内容（每成功发送一条信息ok 增加1，每发送失败一条信息lose 增加1）2.2.图文节目（可对单个字进行编辑，大小、显示效果更强大，缺点是只能保存100帧的内容），点击新建图文节目 如下图：注意：图文节目可以对单个字进行排版 编辑（包括大小、颜色、边距、字体等），可显示图片（BMP ，JPG 格式）/编辑表格等、显示万国语言、任意字体；（缺点是只能显示100帧当前内容）保存后界面如下图同样的发送成功时软件左下角会有下图显示内容（每成功发送一条信息ok增加1，每发送失败一条信息lose增加1）注意：速度调不出来时或达不到要求时，可在屏参设置里设置系统速度3.节目属性设置（节目共有三个属性时间亮度定时开关可以设置）如下图：3.1．时间设置点击图标，弹出对话框如下图：发送后右下会有加载成功字样如图3.2.亮度设置（共有三种方式）点击图标，弹出对话框如下图3.3.定时开关设置（两种模式） 点击图标，弹出对话框如下图：第四步：退出 点击经过以上四步的配置，显示屏应该按照你需要的方式正常显示内容。

LED显示屏灰度控制的方法LED显示屏行业内所称的灰度也可以称之为LED亮度。

灰度等级也称中间色调，主要用于传送图像、图片、视频、分别有16级、32级、64级三种方式，它采用矩阵处理方式将文件的像素处理成16、32、64级层次，使传送的图片更清晰。

无论是全彩屏，还是双色屏，要显示图像或动画都需要对构成象素的每个LED发光灰度进行调节，其调节的精细程度就是我们通常所说的灰度等级。

LED显示屏亮度计算及灰度控制方法介绍一、显示屏的亮度计算方法以全彩屏为例，通常红、绿、蓝白平衡配比为3:6：1红色LED灯亮度：亮度（CD）/M2÷点数/M2×0.3（白平衡配比占30%）÷2绿色LED灯亮度：亮度（CD）/M2÷点数/M2×0.6（白平衡配比占60%）蓝色LED灯亮度：亮度（CD）/M2÷点数/M2×0.1（白平衡配比占10%）（1）已知整屏亮度求单管亮度。

例如：每平米2500点密度，2R1G1B，每平米亮度要求为5000cd/m2，则：红色LED灯亮度为：5000÷2500×0.3÷2=0.3cd=300mcd绿色LED灯亮度为：5000÷2500×0.6=1.2cd=1200mcd蓝色LED灯亮度为：5000÷2500×0.1=0.2cd=200mcd每像素点的亮度为：0.3×2+1.2+0.2=2.0cd=2000mcd（2）已知单管亮度求整屏亮度。

例如：以P31.25，日亚管为例。

HSM显示屏主要管芯规格红绿HSM-PH-A+（日亚）180-440mcd1020-2400mcd因为白平衡配亮度配比红：绿：蓝=3:6：1;又白平衡的配比以绿管亮度去配其它管。

所以如下：由红：绿=3:6可知，绿管亮度是红管的2倍，即红管亮度为：2400（蓝）÷2=1200mcd又因为红、绿、蓝四个管中，红管有2个，所以，单个红管的亮度为：1200÷2=600mcd.由绿：蓝=6:1可知，绿管亮度是蓝管的6倍，即蓝管亮度为：2400（蓝）÷6=400mcd因，1个发光像素=2红管+1绿管+1蓝管;即一个像素的亮度=600（红）×2+2400（绿）+400（蓝）=3400mcd=3.4cd每平方米亮度=1个发光像素的亮度×每平方米的像素密度（个数）=3.4cd×1024（像素个数）=3482cd.以光损20%计算，实际发光亮度应为：2785.28cd.二、LED显示屏控制LED灰度的方法下面为大家介绍两种led显示屏大屏幕的亮度控制方法。

LED显示屏的调试方法LED显示屏的调试分为3步：调试之前的准备工作；调试单个接收卡所控制的显示屏区域（一般为一个箱体）；调试大屏幕。

一.调试之前的准备工作：1.安装好LED演播室的相关软件。

2.确认发送卡与电脑连接完毕。

3.需要改动电脑显卡的分辨率及设置电脑显示模式，以NVIDIA显卡为例。

a.单击鼠标右键，选中NVIDIA控制面板。

进入如下画面，选择左边窗口更改分辨率选项, 使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选择（第二大步中的第3步）】。

b •选中如下图的设置多个显示器选项，选择复制模式，如下图。

4.连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。

.调试单个接收卡所控制的显示屏区域（一般为一个箱体）（以雅安荥经县的P16显示屏为例，雅安显示屏单个箱体为64X 48）。

转接卡连接显示屏的排线一定要正确，否则智能设置将不能正确识别显示屏。

进入设置界面时，要一边操作，一边仔细观看显示屏的变化，显示屏会提示你所有的操作步骤。

1.双击桌面LED设置，进入LED设置界面。

2.点击设置参数，输入密码168。

3.进入设置界面，发送卡下面的显示模式可调分辨率（此分辨率需大于大屏幕的分辨率）然后点击接收卡。

4.出现如下所示界面。

5.单击智能设置，进入智能设置向导1，如下图。

a.显示屏类型：选择全彩实像数；b.模块信息的点数：输入一个接收卡所控制的灯珠数目（雅安P16接收卡控制一个箱体为64X 48,则在点数里面的X输入64, Y输入48）;c.模组信息里的数据接口数：为接收卡需要引出的排线数目；d.模组信息里每口数据线组数：不同型号的显示屏每口数据线组数不同。

（一般的有：显示屏用16针的排线则每口数据线组数为1;显示屏用20针的排线则每口数据线组数为2; 显示屏用26针的排线则每口数据线组数为3）。

e •数据类型：红绿（蓝）分开。

f •译码方式：不同型号的显示屏有不同的译码方式（一般有所有的室内屏为芯片138译码；室外屏P16、P20为静态不需扫描）g.其他的选项就按默认选择。

LED显示屏亮度计算及灰度控制方法LED显示屏的亮度计算和灰度控制是设计和控制LED显示屏亮度的重要方法。

LED显示屏通常使用PWM（脉宽调制）技术来实现灰度控制，通过调整脉冲宽度和频率来控制LED的亮度。

下面将详细介绍LED显示屏亮度计算和灰度控制的方法。

一、LED显示屏亮度计算方法LED显示屏的亮度通常由发光二极管（LED）的亮度和驱动电流决定。

LED亮度通常通过光通量或光强度来表示。

光通量是指单位时间内发射出的总光功率，其单位为流明（lm）；光强度是指单位立体角内的光通量，其单位为坎德拉（cd）。

1.根据LED发光特性选择合适的LED。

LED的亮度与其电流和功率有关，一般情况下，LED的亮度随电流的增加而增加。

2. 计算每个LED的亮度值。

LED显示屏通常由多个LED组合而成，每个LED的亮度都需要计算。

假设每个LED的亮度为I（cd），则整个显示屏的亮度可表示为：显示屏亮度=单个LED亮度×LED数量3.计算显示屏的总功率。

根据每个LED的功率和数量，可计算显示屏的总功率。

功率计算公式为：显示屏功率=单个LED功率×LED数量。

通过以上步骤，我们可以计算出LED显示屏的亮度和功率，从而选择合适的LED和控制电流来实现所需的亮度要求。

灰度控制是控制LED显示屏亮度的重要方法之一，常用的灰度控制方法有以下几种：1. PWM（脉宽调制）控制：PWM技术通过改变电源电压或开关频率来控制LED的亮度。

控制电平为高电平时LED亮度较高，控制电平为低电平时LED亮度较低。

通过调整高低电平的占空比，可以实现不同的灰度。

通常使用的PWM控制周期是20ms，频率约为50Hz。

在这个周期内，根据不同的占空比分为多个时间段，每个时间段控制LED的亮灭状态。

2.级联调整：级联调整是通过在LED显示屏中连接不同亮度的LED来实现亮度调整。

通过控制各个LED的电流和亮度，可以达到不同亮度的效果。

这种方法比较简单，但在实际应用中较少使用。

led显示屏调试教程Led显示屏调试教程Led显示屏是指由多个发光二极管(LED)组成的显示器件，广泛应用于电子信息显示领域。

在使用过程中，为了保证显示效果和稳定性，需要对Led显示屏进行调试。

下面就是一份1000字的Led显示屏调试教程。

1. 首先，确保显示屏正常供电。

检查电源线是否插好，电源线是否有断裂或者短路等问题。

如果有问题，及时更换或修复。

2. 连接控制卡和显示屏。

控制卡是控制Led显示屏显示内容的主要设备。

将控制卡和显示屏连接好，确保连接稳固。

3. 设置控制卡参数。

根据显示屏的像素点数和显示效果要求，设置控制卡的参数。

通常可以通过控制卡的自带软件或者电脑上的软件进行设置。

4. 发送显示内容。

通过控制卡发送要显示的内容。

可以通过连接电脑，将要显示的内容传输到控制卡，也可以通过其他设备进行输入。

5. 调整显示效果。

根据需要，调整显示屏的亮度、对比度、色彩等参数。

可以通过控制卡的软件或者控制面板进行调整。

6. 检查显示内容。

确保显示屏正常显示所需要的内容。

检查内容是否有缺失、闪烁等问题。

如果有问题，进行相应的调整或排查故障。

7. 检查显示屏的连接状态。

确保连接线是否稳固，没有松动或者断裂。

同时，检查连接线是否有干扰源，如高压线、强磁场等。

8. 测试显示屏的稳定性。

通过长时间显示不同内容，观察显示屏的稳定性。

如果发现显示内容闪烁、抖动等问题，可以尝试调整控制卡参数或者更换控制卡。

9. 检查灯珠质量。

仔细检查显示屏上的LED灯珠，确保没有质量问题，如黑点、亮度不均匀等。

如果发现问题，及时更换相应的LED灯珠。

10. 定期维护。

Led显示屏在长时间使用过程中，可能会有尘埃、水气等进入显示屏内部。

定期清洁显示屏，保持良好的工作状态。

以上就是Led显示屏调试的基本步骤。

在调试过程中，需要耐心、仔细地进行操作，并根据实际情况进行相应的调整和排查。

调试完成后，可以对比显示效果和要求，进行必要的微调。

调试完成后，还需定期进行维护保养，以保证Led显示屏的正常运行。

LED控制卡调试手册温馨提示1：控制卡调试步骤：第一步：进行当前LED显示屏定义。

第二步：在第一步定义好显示屏上发节目。

第三步：观看第二步发送的节目在LED屏上显示的是否正常，如果显示乱码，则是需要从新设置控制卡的扫描参数。

如果一切显示正常，则只需要回读下控制卡的参数，确认控制卡的波特率为57600即可将DTU接上控制卡。

温馨提示2：控制系统型号说明：在对话框左侧的控制器型号列表中，选择正确的控制系统型号。

其中：H2052与C-Power5200型号通用，H2042与C-Power4200型号通用，H2032与C-Power3200型号通用，H2022与C-Power2200型号通用，H2012与C-Power1200型号通用，根据实际使用控制卡型号选择。

1、显示屏定义目的：在软件中定义显示屏，目的是为显示屏建立节目单并设置好通信方式。

控制系统通过Com1口(RS232)与电脑RS232串口建立连接。

经过“显示屏定义”这一步操作，LedCenterM软件将和显示屏硬件通过节目单关联起来。

方法和步骤：点击“设置”——“高级”——“显示屏定义”，如图1所示。

图1 设置显示屏定义节目弹出如图2所示的“目前已定义的显示屏列表”窗口中，点击“编辑”按钮。

图2 已定义显示屏窗口在弹出的权限确认对话框中输入密码（16888），弹出“显示屏参数编辑”对话框，如图3所示：图 3 显示屏列表窗口在如图3所示的“显示屏参数编辑”对话框中，根据显示屏控制器的实际硬件的设置情况进行定义1) 控制系统型号：在对话框左侧的控制器型号列表中，选择正确的控制系统型号。

其中：H2052与C-Power5200型号通用，H2042与C-Power4200型号通密码：16888用，H2032与C-Power3200型号通用，H2022与C-Power2200型号通用，H2012与C-Power1200型号通用，根据实际使用控制卡型号选择。

灰度软件使用说明书
调试（1）安装《HD2016》软件安装很简单,操作如下:在您的光盘里找到文件
HD2016_V1.01.***.zip,解压后双击HD2016V1.01.***.exe。

将会进入软件安装向导,如下图
（2）在桌面上打开HD2016软件，然后单击软件设置，选择屏参设置、密码“168”，进入屏参设置界面。

（3）第一步，屏参设置选择控制卡型号、改屏宽和屏高、颜色。

（注：做好的成品LED在屏的铝型材侧面有个标签，有标注控制卡型号、屏高、屏宽，在软件选择相对应即可。

）
第二步，硬件设置在常用智能设置选择LED屏类型（注：常规P10单双色选择“C6”，室内 5.0、3.75“C1”，P13.33全彩选择“C16”）
P10单色：数据极性选择“低有效”，OE极性选择“高有效”
室内5.0、3.75双色、全彩等数据极性选择“高有效”，OE极性选择“低有效”
其他设置不动，点击下方确定。

（4）打字说明 1.1单击文本
1.2把文本区域用鼠标拉大，占满预览框
1.3然后在右下角黑色区域打字、改变字体、和字体的大小，选择走字特效即可（注：如果文字较多特效选择连续移动、连续左移）
1.4最后点击U盘选项，点击“导出文件”
将U盘插到显示屏右方USB延长线上即可上传文字，长传成功后拔出U盘。

安装
根据现场安装位置，安装结实、美观、掉不下来即可。

目录第一章概述 (2)1．系统要求 (2)2．通信方式 (2)第二章APP安装与卸载 (3)1．屏掌控安装 (3)2．屏掌控卸载 (3)3．软件注册 (4)第三章节目编辑与发送 (4)1．无线Wi-Fi连接 (4)2．软件主界面 (6)3．编辑节目 (7)4．视频编辑 (8)5．图片编辑 (9)6．文本编辑 (11)7．动画字编辑 (12)8．时钟编辑 (13)9. 温度编辑 (15)10．湿度编辑 (15)11．计时编辑 (16)12．边框及节目设置 (18)13．区域管理 (20)14．节目管理 (20)15．节目更新 (21)第四章功能设置 (23)1．开关机设置 (23)2．亮度设置 (23)3．时间校正 (24)4．甩一甩 (25)5．遥控器 (25)6．选型工具 (26)7．其他设置 (27)第一章概述目前LED显示屏控制系统行业都是采用基于电脑的控制软件来进行操控，每个工程项目现场都需要另带电脑调试，非常不方便。

而智能手机已经成为所有人随身携带的电子产品，基于手机的LED屏控软件已经成为行业急切的需求。

正是看到这一市场需求，作为LED显示屏异步控制系统领导者的灰度科技推出酷炫和简单易用的手机控屏APP——“屏掌控”。

用户将此APP安装到手机或者平板电脑后，即可通过Wi-Fi控制LED显示屏。

1．系统要求1）硬件：全系异步全彩控制系统；2）手机系统：Android 4.0及以上，iOS 7.0及以上。

2．通信方式方案1 通过控制卡Wi-Fi模块发出的无线信号连接控制卡；方案2 控制卡接入无线路由器，手机等控制终端通过无线路由器连接。

第二章APP安装与卸载1．屏掌控安装用户可自行到各大手机应用商店如：华为、小米、OPPO、vivo、应用宝、360、豌豆荚、APP Store中搜索“屏掌控”或“LedArt”下载安装，也可通过扫描二维码下载安装。

2．屏掌控卸载在手机界面长按“屏掌控”图标即可删除。

灰度卡作业指导书一、任务描述本文档旨在为灰度卡作业提供详细的指导，包括灰度卡的定义、使用方法、数据记录和分析等内容。

二、灰度卡的定义灰度卡是一种用于测量图象亮度值的工具，通常由一系列灰度块组成，每一个灰度块的亮度值都不同。

通过将灰度卡放置在摄像机或者显示屏前，可以准确测量图象的亮度。

三、使用方法1. 准备工作：a. 确保灰度卡完好无损，没有明显的划痕或者污渍。

b. 将灰度卡放置在平整、均匀照明的环境中，确保没有明显的阴影或者反光。

c. 校准摄像机或者显示屏的亮度设置，确保其与灰度卡的亮度范围相匹配。

2. 测量亮度：a. 将灰度卡放置在摄像机或者显示屏前，与被测图象保持一定距离。

b. 拍摄或者显示被测图象，并确保灰度卡完整地浮现在图象中。

c. 使用测量工具（如Photoshop）选取灰度卡上的每一个灰度块，记录其对应的亮度值。

四、数据记录1. 创建数据表格：a. 在Excel或者其他数据处理软件中创建一个新的数据表格。

b. 添加列标题，包括：灰度块编号、亮度值。

2. 记录数据：a. 按照灰度卡上的顺序，挨次记录每一个灰度块的编号和对应的亮度值。

b. 确保数据的准确性和一致性，避免录入错误。

3. 数据分析：a. 使用数据处理软件，绘制灰度块编号与亮度值之间的关系图表。

b. 分析图表，观察灰度块的亮度变化趋势，检查是否存在异常值或者不一致的数据。

五、结果分析根据灰度卡作业的结果，可以得出以下分析结论：1. 亮度均匀性：观察灰度块之间的亮度差异，评估被测图象的亮度均匀性。

较小的差异表示亮度分布均匀，较大的差异可能表示亮度不均匀。

2. 灰度范围：根据灰度卡上最暗和最亮的灰度块，确定被测图象的亮度范围。

较小的范围表示亮度变化较小，较大的范围表示亮度变化较大。

3. 灰度线性：观察灰度块的亮度值是否按照线性规律递增或者递减。

如果存在非线性的情况，可能需要进行校准或者调整。

六、总结本文档提供了灰度卡作业的详细指导，包括灰度卡的定义、使用方法、数据记录和分析等内容。

灰度卡作业指导书引言概述：灰度卡是一种用于图像处理和校准的重要工具，它通过提供一系列不同灰度级别的参考值，帮助我们准确地调整图像的亮度和对比度。

本文将为大家介绍灰度卡的使用方法和注意事项，帮助读者更好地进行图像处理。

一、灰度卡的选择1.1 灰度级别的选择：灰度卡通常提供不同的灰度级别，如8位、10位或12位。

根据具体需求，我们可以选择适合的灰度级别。

较高的灰度级别可以提供更精确的亮度和对比度调整，但也需要更高的计算和存储资源。

1.2 灰度卡的尺寸：灰度卡的尺寸应根据实际使用场景进行选择。

对于大尺寸的图像处理，需要选择较大的灰度卡，以确保能够准确地校准整个图像区域。

1.3 灰度卡的稳定性：灰度卡的稳定性对于长期使用和准确的校准非常重要。

我们应该选择具有较高稳定性的灰度卡，以确保在不同环境条件下获得一致的校准结果。

二、灰度卡的使用方法2.1 灰度卡的放置：在进行图像处理之前，我们需要将灰度卡放置在图像的同一平面上。

确保灰度卡与图像的距离相等，避免产生视角变化引起的误差。

2.2 灰度卡的曝光：在进行图像曝光时，我们应该确保灰度卡的每个灰度级别都能够得到适当的曝光。

可以通过调整相机的曝光时间或光圈大小来实现，确保每个灰度级别都能够被准确记录。

2.3 灰度卡的校准：在图像处理软件中，我们可以使用灰度卡的参考值来校准图像的亮度和对比度。

通过将图像中的灰度值与灰度卡上对应的参考值进行比较，我们可以准确地调整图像的亮度和对比度，使其符合我们的需求。

三、灰度卡的注意事项3.1 灰度卡的保养：灰度卡应该定期清洁和保养，以确保其表面的灰度级别保持准确。

可以使用清洁布轻轻擦拭灰度卡表面，避免使用化学溶剂或刮擦物品，以免损坏灰度卡。

3.2 灰度卡的存储：灰度卡应该存放在干燥、避光的环境中，避免受潮或暴露在阳光下。

同时，应该避免将灰度卡与尖锐物品放在一起，以免刮伤或损坏灰度卡表面。

3.3 灰度卡的校准周期：由于灰度卡的灰度级别可能会随时间发生变化，我们应该定期进行灰度卡的校准。

灰度卡作业指导书一、任务背景在图像处理和打印领域，灰度卡是一种用于校准和调整图像的重要工具。

它可以提供不同灰度级别的参考标准，帮助我们准确地调整图像的亮度和对比度。

本次任务旨在编写一份灰度卡作业指导书，详细介绍灰度卡的使用方法和注意事项，使读者能够正确使用灰度卡进行图像校准。

二、灰度卡的介绍灰度卡是一种具有不同灰度级别的标准图像，通常由纯黑色到纯白色的灰度块组成。

每个灰度块都有一个明确的灰度值，可以用来测量和调整图像的亮度和对比度。

灰度卡通常由专业的图像处理软件生成，并以图像文件的形式提供。

三、使用灰度卡的步骤1. 准备工作a. 确保你的显示器或打印机已经进行过校准，并且能够准确显示灰度图像。

b. 下载并保存灰度卡图像文件到你的计算机或设备中。

2. 打开图像编辑软件a. 启动你常用的图像编辑软件，例如Adobe Photoshop或GIMP。

b. 导入灰度卡图像文件。

在软件菜单中选择“文件”->“打开”，然后选择你保存的灰度卡图像文件。

3. 检查灰度块a. 确保图像的亮度和对比度调整为默认设置，即没有进行任何调整。

b. 放大图像，以便能够清晰地看到每个灰度块。

c. 逐个检查每个灰度块，确保它们的灰度级别是连续的，没有明显的跳跃或过渡。

4. 调整图像a. 根据需要，使用软件的亮度和对比度工具，调整图像的整体亮度和对比度，使其与灰度卡的灰度级别相匹配。

b. 逐个灰度块地调整图像，确保每个灰度块的灰度级别与灰度卡相对应。

5. 检查调整效果a. 将调整后的图像与原始图像进行比较，确保亮度和对比度的调整效果符合预期。

b. 使用其他图像进行进一步的测试，确保调整后的图像在不同场景下都能够保持准确的亮度和对比度。

四、注意事项1. 灰度卡的选择：根据具体需求选择合适的灰度卡，例如，打印领域通常使用21级或24级的灰度卡，而摄影领域可能需要更高级别的灰度卡。

2. 灰度卡的质量：确保使用高质量的灰度卡，以获得准确的灰度级别和稳定的色彩表现。
