罗斯蒙特流量计选型流量计在选型时要充分考虑各方面的因素，以保证应用。
为帮助大家解决流量计如何选型的问题，特汇总了以下内容，以供参考。
在流量计如何选型的问题中，不同种类的流量计选型方法和参照因素也不相同，要根据其具体的作用和性能来参考选择。
1.电磁流量计选型测量各种酸、碱、盐等腐蚀液体;各种易燃，易爆介质;各种工业污水，纸浆，泥浆等。
电磁流量计不能用于测量气体、蒸气以及含有大量气体的液体.不能用来测量电导率很低的液体介质,不能测量高温高压流体。
2.涡街流量计选型(旋涡流量计)涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
来源关键词：罗斯蒙特流量计选型流量计如何选型⒊浮子流量计选型(转子流量计)它可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
⒋科氏力质量流量计选型质量流量计广泛应用于石化等领域，是当今世界上的流量测量仪表之一，⒌热式(气体)质量流量计选型适合单一气体和固定比例多组份气体的测量。
⒍超声波流量计选型目前我国只能用于测量200℃以下的流体。
强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
⒎涡轮流量计选型涡轮流量计广泛应用于以下一些测量对象：石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。
流量计选型不可能做到十全十美，因为.每种型式都有它特有的优缺点，只能根据不同的测量方式和结构，要求不同的测量操作、使用方法和使用条件来选择安生可靠又经济耐用的型式。
流量计选型之前要做好以下准备工作：1、测流体的名称、特性(腐蚀性、粘稠度、磨损性等)2、工作流量(正常流量、流量、小流量)3、工作压力(、小工作压力)，如果有负压形成要特别注意4、工作温度(温度、温度)5、流体的电导率，要求必须具备一定的导电性，电导率≥5μS/cm6、安装地点7、供电方式8、工艺管道尺寸9、与中控室之间的通讯方式。
2700/1700面板操作一.屏幕显示说明：SELECT——确认键SCROLL ------- 选择键LED ---- 状态指示灯二。
显示器密码：如果需要密码，CODE的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROLL来选择数字，并用SELECT移到下一个字符，一次只好输入一个字符。
如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开关。
则此密码屏幕将自动退回到初始屏幕。
调零步骤:四。
显示器回路测试:TEST <>K。
则试成功》ISe-lectI1-0-CtI ScrollTEST FAIL《测困失例、五. Set MA01Set MA024 mA12 mA20 mASe eelScroll3e eel正码？二＞SelectScrollOFF-LINE SIMSelectScrollScroll1 KMzIDKHzSclent读取接受设餐的输出HPYesSst D01Set D02SelectScrollOHOFP阱I M]读取接克设备的箍出致T回路测试成功女%，人出?狂.停止历具ScrollExh检登回率接线排除输出故慎显示器查看报警：LED指示灯状态及报警查看状态指示灯的状态报警优先级魄色无报警-正常运行模式鼻电闪姆”已改正但尚未信认的状态黄色已偏认的低强度报警黄色闪探⑴未稳认的做强度报警虹笆己碉认的高强度指警红色闪峭'未询认的高强虚报警11）如果报警菜单被禁止，则无沫箱认报警,在这种情况下.状态指示LEim不再闪保工报警按照报警队列中的优先级排列，要查看队列中某指定报警：L同时按下配Ml和Select按钮，当屏幕上出现"EE ALARM'」札松开按钮“ 参阅图7-1.2 .按Select按钮,3 .如果屏幕上交替出现“AGK ALL”时，则按配FQ11按钮，4 .如果屏幕上出现"0 ALARN” ,则到第6步，5,按配ell按钮查看队列中的每个技警.要了解显示帚显示的报警代码的含义请参阅翦1QJ1幸节,6,按Scroll按钮直到解幕上出现“EXIT” ”7.按Select按祗六.管理累积量和库存量:（完整word 版）罗斯蒙特质量流量计操作说明宫动/停止所有累租值和质存量⑵进行酬重副可定翻值出现空位七：测量单位设置：SELECT+SCROLL 按 4 秒 ----- ► SEE ALARM ---- ► [SCROLL] ---- ►OFFLINE MAINTAIN -------- ► [SELECT]- ..... > [SCROLL] ----- ►CONFIG ----- ► [SELECT] ---- ► MASS ------- [SELECT] ------- ►SELECTI 如果有需求.输入密码SELECTSELECT如果有需求，输入密码SELECTSELECT复位！特定累积值⑴深部翻屏直到特定累积值可以按SCROLL选择你要的单位> 选定后按SELECT按SCROLL 直到出现EXIT ----- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置（LRV URV）[SELECT+SCROLL] 按 4 矛秒/ SEE ALARM ------- ► [SCROLL] --- ►OFFLINE MAINTAIN --------- ► [SELECT^ ------ ►继续按SCROLL 直到出现MAO1[SELECT] ----------------------------- k SRC MAO1 ------ k [SELECT]MFLOW ---- ► [SELECT]----- SRC MAO1 ——[SCROLL]4 MAO1 ----- ►输入最小量程------ ►[SCROL L+SELEC T] 4 MAO1 ------- ► [SCROLL] ------ ►——20HMAO1 ----------- ►[SELECT] 输入最大量程------ ►[SELECT+SCROLL]--------------- > 20 MAO1>[SCROLL]EXIT ---- ^ 按SELECT 退出.其他量程设置和上述步骤相同。
目录第一章传感器安装 (2)1.1概述 (2)1.2安装注意事项 (2)1.3传感器的安装方向 (3)1.4电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1概述 (5)2.2变送器的型号识别。
(5)2.3变送器与传感器连接 (6)2.4最大布线距离 (7)2.5电源规格 (8)2.6变送器、显示组件方向调整 (9)2.7变送器输出 (11)第三章流量计组态 (14)3.1概述 (14)3.2组态项目 (14)3.3变送器的显示器面板结构 (15)3.4组态过程变量的测量单位 (15)3.5组态变送器的毫安输出 (16)3.6组态变送器的脉冲/频率输出 (16)3.7变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9流量计调零 (26)第四章流量计投用及报警状态 (27)4.1流量计投用 (27)4.2获取报警 (27)附录1报警代码含义表 (28)附录2核心处理器检查 (33)附录3传感器检查 (34)附录4软件版本4.x变送器的显示器菜单 (36)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2 工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
1.2.4 在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。
罗斯蒙特流量计选型什么是罗斯蒙特流量计？罗斯蒙特流量计是一种通过测量流体通过管道的质量或体积来确定流量的仪器。
它基于冲量原理，利用流体流过管道时会产生阻力的特点，测量阻力来计算流量。
罗斯蒙特流量计采用了多种测量技术和原理，已应用于许多行业。
罗斯蒙特流量计的优点•精度高：罗斯蒙特流量计具有高度的测量准确性，可以测量多种类型的液体和气体。
•稳定性好：罗斯蒙特流量计可以承受高压、高温、低温和腐蚀等环境。
•处理能力强：罗斯蒙特流量计能够处理高流量和低流量下的多种物质。
•维护简单：罗斯蒙特流量计由少量组件构成，没有移动部件，因此不需要经常维护。
如何选型在选型罗斯蒙特流量计时，需要考虑以下几个方面：流体类型不同类型的流体需要不同的测量技术。
例如，对于非粘稠的液体，可以使用磁流量计测量。
对于较粘稠的液体，可以使用涡街流量计和激光多普勒流量计。
对于气体，可采用超声波流量计。
管路尺寸流量计应与管道尺寸匹配。
当管道尺寸较小时，可以使用探头流量计。
对于大型管道，则需要使用静态管道式流量计。
流量范围流量计应该能够涵盖实际流量范围，同时满足所需的测量精度。
此外，应该考虑流量的变化程度，以便选择最佳测量技术。
温度和压力应考虑流体的温度和压力是否在流量计所能承受的范围内。
如果流体温度过高、过低或流体压力过低或过高，需要使用其他技术或额外配件以满足条件。
应用环境应考虑流量计要放置在何种环境下，以便选择适当的材料和外部保护措施。
例如，在强腐蚀环境中，可以采用萤石玻璃或陶瓷材料制成的流量计，同时加入特殊的防腐涂层。
价格最后，需要根据所需流量计的功能和规格来衡量价格。
不同类型的流量计价格差异很大，应根据实际需求选择适当的产品。
结论罗斯蒙特流量计具有高度的精度和稳定性，适用于多种流体和气体的测量。
在选型时，需要考虑流体类型、管路尺寸、流量范围、温度和压力、应用环境和价格等因素。
通过综合考虑，选择适当的罗斯蒙特流量计产品后，能够提高测量精度，降低成本和风险。
罗斯蒙特质量流量计测量原理及应用摘要：本文主要介绍了罗斯蒙特科氏力质量流量计（CMF）传感器、变送器的工作原理，详细介绍了流量计的质量流量测量原理和密度的测量原理、变送器的信号特性、DSP数字信号处理器特性以及应用。
质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。
Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。
当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。
由于存在关系式：mq=ρVA 所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。
传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。
根据牛顿第二定律，流量管扭曲量的大小完全与流经流量管的质量流量大小成正比，安装于流量管两侧的电磁信号检测器用于检测流量管的振动。
罗斯蒙特流量计/美国ROSEMOUNT流量计工作原理罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。
罗斯蒙特质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。
Rosemount质量流量计依据牛顿第二定律：力=质量×加速度(F=ma) 如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：(1)法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；(2)切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。
当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx (1)式中，A—管道的流通截面积。
由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx (2)因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。
传感器内是U型流量管(图2)，在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。
根据牛顿第二定律，流量管扭曲量的大小完全与流经流量管的质量流量大小成正比，安装于流量管两侧的电磁信号检测器用于检测流量管的振动。
涡街流量计工作原理图涡街流量计的工作原理是在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替产生投规律的漩涡（如图所示），这种漩涡就称之为卡门涡街，因此就叫做涡街流量计。
卡门涡街的释放频率与流动速度及柱状物的宽状有关。
涡街流量计原理图示涡街原理（图示）涡街流量计是利用卡门原理和压电技术制造的速度式流量计，传感器输出的频率值与管道中介质流速成正比：Q=3600F/K，F=f=Sr×V/d传感器压力损失：△P≤1.2ρV²式中：F———流量脉冲频率，Hz;V———管道内流体平均流速，m/s;d———漩涡发生体迎流面宽度，m;D———传感器壳体内径，m;Sr———施特劳哈尔数(无量纲);ρ———被测介质密度，kg/m3;QV———工况下的体积流量，m3/h;QG———工况下的质量流量，kg/h;K———涡街流量传感器仪表系数，N/m3。
仪表系数K是流过传感器单位体积流量所产生的脉冲个数n。
每台传感器的K值是经过计量检定装置检定后给出的值，并且是对传感器内所有几何尺寸和物理量进行系统检定。
K值大小随口径变化而变化，同口径K值较接近。
上海有恒测控UH-LUGB涡街流量计具有较宽的测量量程范围、精准度高、压损小，具有较高可靠性及长期稳定性。
机构简单全新外观设计包装，耐高温抗腐蚀性强。
安装维护安全方便，无可动部件、无机械磨损。
常用信号有脉冲或者模拟信号，抗干扰能力及信号强，是目前比较受欢迎的流量计之一。
涡街流量传感器特点1.量程范围涡街流量传感器量程在很小范围时，准确度可达0.5级或更高，量程范围增大，准确度下降。
用于气体计量，好的传感器在1.5级准确度时，量程比可达1∶20~1∶25，即流速为(3~75)m/s。
一般传感器量程比只有1∶8~1∶10。
2.重复性JJG198-1994《速度式流量计》检定规程规定，传感器每个流量点要检测3次，找出最大差值，取全量程所有检测点(一般有5~6个点)的最大差值为重复性，一般为0.2%或0.3%。

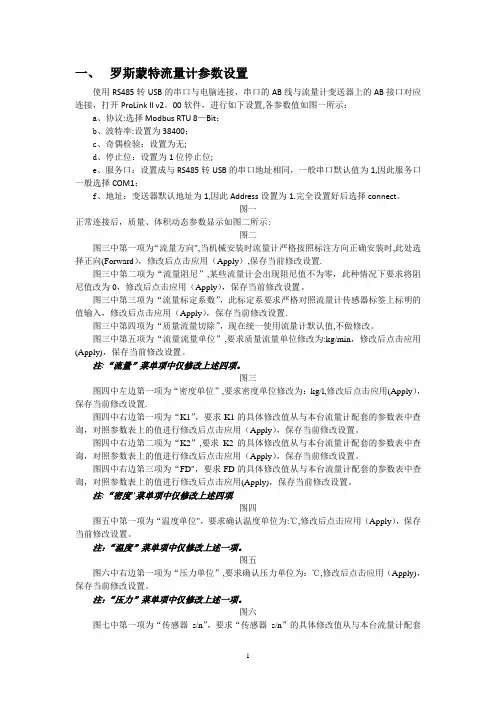

一、罗斯蒙特流量计参数设置使用RS485转USB的串口与电脑连接，串口的AB线与流量计变送器上的AB接口对应连接，打开ProLink II v2。
00软件，进行如下设置,各参数值如图一所示：a、协议:选择Modbus RTU 8—Bit；b、波特率:设置为38400；c、奇偶检验：设置为无;d、停止位：设置为1位停止位;e、服务口：设置成与RS485转USB的串口地址相同，一般串口默认值为1,因此服务口一般选择COM1；f、地址：变送器默认地址为1,因此Address设置为1.完全设置好后选择connect。
图一正常连接后，质量、体积动态参数显示如图二所示:图二图三中第一项为“流量方向",当机械安装时流量计严格按照标注方向正确安装时,此处选择正向(Forward），修改后点击应用（Apply）,保存当前修改设置.图三中第二项为“流量阻尼”,某些流量计会出现阻尼值不为零，此种情况下要求将阻尼值改为0，修改后点击应用（Apply），保存当前修改设置。
图三中第三项为“流量标定系数”，此标定系要求严格对照流量计传感器标签上标明的值输入，修改后点击应用（Apply），保存当前修改设置.图三中第四项为“质量流量切除”，现在统一使用流量计默认值,不做修改。
图三中第五项为“流量流量单位”,要求质量流量单位修改为:kg/min，修改后点击应用(Apply)，保存当前修改设置。
注:“流量”菜单项中仅修改上述四项。
图三图四中左边第一项为“密度单位”,要求密度单位修改为：kg/l,修改后点击应用(Apply），保存当前修改设置.图四中右边第一项为“K1”，要求K1的具体修改值从与本台流量计配套的参数表中查询，对照参数表上的值进行修改后点击应用（Apply），保存当前修改设置。
图四中右边第二项为“K2”,要求K2的具体修改值从与本台流量计配套的参数表中查询，对照参数表上的值进行修改后点击应用（Apply），保存当前修改设置。
2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。
HR-LUGB系列涡街流量计介绍资料来源：/关键词：涡街流量计_智能涡街流量计_插入式涡街流量计_管道式涡街流量计1．概述LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。
并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。
每种型式都有整体、分体结构，以适应不同的安装环境。
2．工作原理涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。
当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。
斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f = St × V/d式中:f 涡街发生频率(Hz)V 旋涡发生体两侧的平均流速(m/s )St 斯特罗哈尔系数（常数）图1这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
3. 仪表特点与用途特点：⏹无可动部件，长期稳定，结构简单便于安装和维护⏹采用消扰电路和抗振动传感头，具有一定抗环境振动性能⏹采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上⏹由软件对仪表系数非线性进行修正，提高测量精度⏹压力损失小，量程范围宽采用EEPROM对累积流量进行掉电保护，保护时间大于10年用途：本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
1 Overview综述2Configure组态3 Service Tools服务工具1 Check Status状态检查 1 Device Information设备信息 1 Device Information设备信息 1 Tag位号 1 Universal Revision 通用版本2 Primary Purpose 2 Configure Outputs组态输出 2 Sensor传感器 2 Manufacturer制造厂 2 Field Device Rev 现场设备版本Variables主变量 3 Simulate Flow流量仿真3Jumpers and Swtiches跳线和开关 3 Model型号 3 Software Revision 软件版本3Shortcuts快捷模式4 Optimize DSP优化数字信号处理 4 Final Assembly #装配号 4 Hardware Revision 硬件版本1 Basic Setup基本组态5 View Trends趋势图 5 Device ID设备标识6 View Totalizer总量 2 Configure Display组态显示 6 Date日期3 Optimize DSP优化数字信号7 Descriptor描述符处理8 Message信息1 Set Pipe I.D.设置管道内径9 Revision Numbers版本号1 Initial Configuration初始组态2 Set Process Temperature设1 Reference K-factor参考K系数2 Process Configuration过程组置介质温度 1 Transmitter Mode变送器模式2 Compensated K-补偿后K系数态3 Set Fixed Density设置固定密度 2 Process Fluid过程流体factor4 Set Density Ratio设置密度比1 Guided Setup向导组态 3 Set Process Fluid设置流体3 Output Configuration输出组态 3 Upper Sensor Limit传感器上限2 Manual Setup手动组态 4 Signal Processing信号处理1 Analog Output模拟量输出4 Fixed Proc Temp固定的过程温度4 Lower Sensor Limit传感器下限5 Fixed Proc Density固定过程密度2 Pulse Output脉冲输出 6 Pipe I.D.管道内径3 Set Variable Mapping建立变量分配7 Installation Effect安装影响4 Special Units特殊单位1 T/C Failure Mode温度传感器失败模式1 Set Damping阻尼 1 Wetted Material接液材料2 Set Installation Effect安装影响 2 Flange Type法兰类型 1 Volume Flow Units体积流量单位3 Low Flow Cutoff小流量切除 3 Meter Body S/N仪表系列号 2 Velocity Flow Units速度流量单位4 Low-pass Corner Frequency 4 Body # Suffix腔体后缀 3 Vel Measure Base速度测量基值低通角频率 5 Meter Body #仪表体号 4 Mass Flow Units质量流量单位5 Trigger Level触发水平 5 Elec Temp Units电路板温度单位6 Restore Default Filters恢复出场 1 Primary Variable主变量 6 Proc Density Units过程密度单位滤波2 2nd Variable第二变量1 Process过程情况1 Sensor传感器 3 3rd Variable第三变量 1 Base Volume Unit基本体积单位2 Flow Sensor流量传感器2 Variable Mapping变量分配 4 4th Variable第四变量 2 Base Time Unit基本时间单位3 Temperature Sensor温度传感器5 Set Variable3 Process过程情况 3 Spec Volume Unit特殊体积单位4 Meter Body仪表本体4 Outputs输出Mapping建立变量分配 4 Conversion #转换系数5 Special Flow Unit特殊流量单位5 Signal Processing信号处理1 Variable Mapping变量分配6 Display显示2 Process Variable Units过程变量单位7 Communications通讯3 Special Units特殊单位8 Device Information设备信息1 Process Conditions过程条件 1 Fixed Proc Density固定过程密 1 Density Ratio密度比2 Density Ratio密度比 2 Set Denisty Ratio建立密度比1 Polling Address轮询地址2 Base Conditions标准条件2 Burst Mode广播模式3 Density/Density Ratio密度/密度3 Burst Option广播选项比 1 Flow Rate流量 1 Off关4 Burst Variables广播变量 1 Analog Output模拟量输出 2 Flow Unit流量单位 2 Direct (Shedding)直接（发生体）2 Pulse Output频率输出3 Upper Range Value流量上限 3 Scaled Volumetric与体积流量关系3 Totalizer总量4 Lower Range Value流量下限 4 Scaled Velocity与速度流量关系1 Process Variables过程变量 5 Sensor Limits传感器测量范围 5 Scaled Mass与质量流量关系6 Minimum Span最小允许量程2 Mapped Variables已分配变量 1 Signal Strength号强度7 Flow Damping流量阻尼3 Flow流量 2 Volume Flow体积流量4 Frequency频率 3 Shedding Frequency发生体频率1 Total总量5 Diagnostics诊断 4Shed Freq at URV发生体频率上限2 Totalizer Control总量控制5 Filter Settings滤波设置3 Totalizer Config总量组态6 Damping阻尼1 Optimize DSP优化数字信号处理1 Device Alerts设备报警 1 Volume Flow体积流量2 Manual Filter Adjust手动滤波调整1 Signal Strength信号强度2 Variables变量 2 Velocity Flow速度流量 1 Signal Strength Gauge信号强度计量3 LFC Response小流量切除响应2 Volume Flow体积流量3 Trends趋势图 3 Mass Flow质量流量 2 Signal Strength信号强度4 Restore Default Filters恢复到出场3 Low Flow Cutoff小流量切除4 Maintenance维护 4 Shedding Frequency发生体频率 3 Elec Temp Gauge电路板温度计量滤波值4 Low-pass Corner5 Simulate仿真 5 Pulse Frequency脉冲频率 4 Electronics Temp电路板温度Frequency低通角频率6 Signal Strength信号强度 5 Min Electronics Temp最低电路板温度1 Flow Rate流量 5 Trigger Level触发水平7 Electronics Temp电路板温度 6 Max Electronics Temp最高电路板温度2 Shedding Frequency发生体频率1 Self Test自测试3 Simulate Flow流量仿真1 Analog Output模拟量输出1 Meter Verification仪表查证 4 Enable Normal Flow正常流量2 Signal Processing信号处理 2 Reset Transmitter变送器 5 Current Mode当前模式 2 Percent of Range百分比范围3 Analog Calibration模拟校准 3 Flow Simulation流量仿真 3 Flow Rate流量4 Upper Range Value上限1 Flow Simulation流量仿真5 Lower Range Value下限1 Pulse Frequency脉冲频率6 Analog Trim模拟输出修正2 Analog Output模拟量输出1 Analog Output模拟量输出7 Scaled Analog Trim模拟量全范围修正3 Pulse Output脉冲输出 2 Pulse Output Mode脉冲输2 Percent of Range百分比范围8 Restore Factory出范围3 Flow Rate流量 3 Pulse Scaling脉冲范围Calibration恢复出厂校正4 Upper Range Value上限 4 Pulse Loop Test脉冲测试5 Lower Range Value下限6 Loop Test环路测试taoyu。
氧化锆氧量/可燃性气体分析变送器OCX 8800性能•1台仪器分析氧量和可燃性气体两个参数，变送器设计形式，便于安装；•电子变送单元可以直接安装在氧化锆锆头上，也可以分体安装；•防爆、全天候外壳设计，满足欧洲ATEX设计规范；•通用电源设计（90-250VAC，50-60Hz）；•完全可以在现场进行维修；•具备HART数字通讯功能，与AMS/PlantWeb现场总线结构兼容；•简化安装-不需要安装电气接线盒、锆头专用电缆和穿线管；-通用电源设计可以提供线电压自动选择；-适用于氧含量和可燃性气体的分析。
增强型氧含量/可燃性气体分析变送器适用于燃烧应用的烟气分析Emerson Process Management在原有OCX 4400氧含量/可燃性气体分析变送器的基础上，取其精华，改进了可燃性气体传感器的设计，提高了仪器测量单元的可靠性。
此外，仪器的电子单元也进行了升级。
因此，OCX 8800是目前市场上最新型、最可靠的氧含量/可燃性气体分析变送器。
OCX 8800与OCX 4400相比，设计理念是一致的，不同的是检测传感器的工作更加稳定，使用的电子变送单元和应用软件更加先进。
在Oxymitter分析仪中应用非常成熟的氧化锆检测技术仍然是OCX 8800氧含量测量的基础，其结合了新型专利的可燃性气体检测传感器，可以测量温度高达2600ºF（1427ºC）烟气的氧含量和可燃气体浓度。
典型应用：炼油厂过程加热器、石化反应炉、热水锅炉和蒸汽锅炉、惰性气体生产、燃气/燃油/燃煤锅炉等行业。
OCX 8800有2个隔离的4-20mA信号输出，分别代表氧含量和可燃性气体浓度，其完全可以依据工艺要求，定义测量范围。
OCX 8800外壳的防护等级为NEMA 4X，适用于危险区域安装，满足北美CSA/FM Class 1、Div. 1和欧洲ATEX II 2 GEExd的防爆要求。
OCX 8800具备HART数字通讯功能，与AMS/PlantWeb现场总线结构兼容，借助于375 HART手操器、或个人计算机（使用AMS设备管理软件），可以与OCX 8800进行通讯。
