监控摄像头相关名词解释

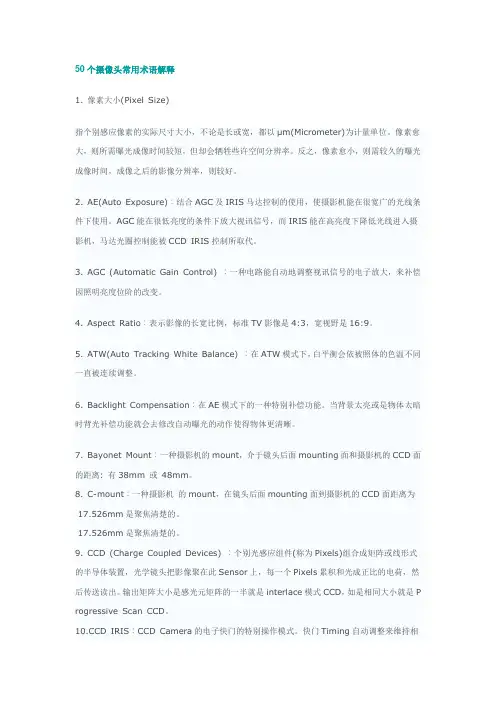

50个摄像头常用术语解释1. 像素大小(Pixel Size)指个别感应像素的实际尺寸大小，不论是长或宽，都以μm(Micrometer)为计量单位。

像素愈大，则所需曝光成像时间较短，但却会牺牲些许空间分辨率。

反之，像素愈小，则需较久的曝光成像时间，成像之后的影像分辨率，则较好。

2. AE(Auto Exposure)︰结合AGC及IRIS马达控制的使用，使摄影机能在很宽广的光线条件下使用。

AGC能在很低亮度的条件下放大视讯信号，而IRIS能在高亮度下降低光线进入摄影机，马达光圈控制能被CCD IRIS控制所取代。

3. AGC (Autom atic Gain Control) ︰一种电路能自动地调整视讯信号的电子放大，来补偿因照明亮度位阶的改变。

4. Aspect Ratio︰表示影像的长宽比例，标准TV影像是4:3，宽视野是16:9。

5. ATW(Auto Tracking White Balance) ︰在ATW模式下，白平衡会依被照体的色温不同一直被连续调整。

6. Backlight Compensation︰在AE模式下的一种特别补偿功能。

当背景太亮或是物体太暗时背光补偿功能就会去修改自动曝光的动作使得物体更清晰。

7. Bayonet Mount︰一种摄影机的mount，介于镜头后面mounting面和摄影机的CCD面的距离: 有38mm 或48mm。

8. C-m ount︰一种摄影机的mount，在镜头后面mounting面到摄影机的CCD面距离为 17.526mm是聚焦清楚的。

17.526mm是聚焦清楚的。

9. CCD (Charge Coupled Devices) ︰个别光感应组件(称为Pixels)组合成矩阵或线形式的半导体装置，光学镜头把影像聚在此Sensor上，每一个Pixels累积和光成正比的电荷，然后传送读出。

输出矩阵大小是感光元矩阵的一半就是interlace模式CCD，如是相同大小就是P rogressive Scan CCD。

监控基础知识网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像通过网络传至地球另一端，且远端的浏览者不需用任何专业软件，只要标准的网络浏览器即可监视其影像。

网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。

视频信号数字化后由高效压缩芯片压缩，通过网络传送到Web服务器。

网络上用户可以直接用浏览器观看Web 服务器上的摄像机图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。

网络摄像机的分类防爆低速球机(按云台速度可分为) 匀速半球高速按外观样式分枪机红外防水机低速聚焦网络摄像机一体机(按聚焦速度可分为) 高速聚焦有线IP网络摄像机超高速聚焦按网络类型分3G网络无线IP网络摄像机WIFI网络球机半球机枪机一体机红外防水机一体机是一款电动三可变摄像机，通常是装入球机外壳中，作为球机的机芯来使用。

网络摄像机的组成网络摄像机一般由镜头、图像传感器、声音传感器、A/D转换器、处理器、图像、声音编码器，外部报警、网络接口等部分组成。

镜头名词解释：镜头有两种解释，一是指由多片透镜组成，用来生成影像的光学部件。

二是指开机到关机所拍摄下来的一段连续的画面，或两个剪接点之间的片段。

通常我们所提到的镜头是第一中解释，即光学镜头，简称镜头。

固定光圈按光圈分手动光圈二可变(可调焦距、聚焦、自动光圈)镜头自动光圈手动变焦三可变(可调焦距、调聚焦、调光圈)变焦镜头二可变(可调焦距、聚焦、自动光圈)按焦距分电动变焦定焦镜头三可变(可调焦距、调聚焦、调光圈)焦距名词解释：指从透镜的光心到光聚集之焦点的距离。

亦是照相机中，从镜片中心到底片或CCD等成像平面的距离。

光心：可以把凸透镜的中心近似看作是光心。

摄像机的镜头是一组透镜，当平行于主光轴的光线穿过透镜时，会会聚到一点上，这个点叫做焦点，焦点到透镜中心的距离，就称为焦距。

焦距固定的镜头，即定焦镜头；焦距可以调节变化的镜头，就是变焦镜头。

相机它成的最清晰的像一般不会正好落在焦点上，而是略大于焦距。

1 什么是ccd——(难度:容易)答：ccd全称为charge coupled device，中文翻译为"电荷藕合器件"。

它使用一种高感光度的半导体材料制成，能把光线转变成电荷。

因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

而其上的感光元件则称之为“像素”。

ccd像素数目越多、单一像素尺寸越大，收集到的图像就会越清晰2 ccd芯片的尺寸有那些？——(难度:容易)答：ccd的成像尺寸常用的有1/2"、1/3" 1/4" 尺寸越小的监控摄像机的体积可以做得更小些。

在相同的光学镜头下，成像尺寸越大，视场角越大。

芯片规格成像面大小(宽x高) 对角线1/2 6.4x4.8mm 8mm 1/3 4.8x3.6mm 6mm3 什么是had传感器——(难度:较难)答：had（hole-accumulation diode）传感器是在n型基板，p型，n+2极体的表面上，加上正孔蓄积层，这是sony独特的构造。

由于设计了这层正孔蓄积层，可以使感测器表面常有的暗电流问题获得解决。

另外，在n型基板上设计电子可通过的垂直型隧道，使得开口率提高，换句换说，也提高了感度。

在80年代初期，索尼将其领先使用在可变速电子快门产品中，在拍摄移动快速的物体也可获得清晰的图象。

4 什么是super had ccd——(难度:较难)答：ccd的单位面积也越来越小，微小镜片技术，已经无法再提升感亮度，如果将ccd组件内部放大器的放大倍率提升，将会使杂讯也被提高，画质会受到明显的影响。

索尼在ccd技术的研发上又更进一步，将以前使用微小镜片的技术改良，提升光利用率，开发将镜片的形状最优化技术，即索尼super had cc技术。

基本上是以提升光利用效率来提升感亮度的设计，这也为目前的ccd基本技术奠定了基础。

5 什么是exview had ccd ？——(难度:容易)答：比可视光波长更长的红外线光，也可以在半导体硅芯片内做光电变换。

监控摄像头专业术语1. 分辨率，这可是监控摄像头的一个大关键呐。

就好比咱眼睛的视力一样，分辨率越高，看到的画面就越清晰。

比如说，1080p的分辨率，那人物脸上的小雀斑都能瞧得清清楚楚。

要是分辨率低呀，就跟近视眼没戴眼镜似的，模模糊糊一片。

2. 视场角，嘿，这就像人的视野范围。

广角的监控摄像头视场角大，能看到很大一片区域呢。

打个比方，就像一只大眼睛的青蛙，坐在那能看到周围好大一块地方。

我朋友家店门口装了个大视场角的摄像头，整个店门口外加旁边的街道都能尽收眼底。

3. 帧率，这东西可重要啦。

帧率越高，画面就越流畅，就像看电影一样，60帧的就比30帧的看着顺滑多了。

我之前看一个监控回放，帧率低的就跟幻灯片似的，一卡一卡的，看得人着急。

可帧率高的呢，就像行云流水，那动作连贯得很。

4. 红外功能，哇塞，这简直是黑夜中的小卫士。

到了晚上，普通摄像头就成了睁眼瞎，但是有红外功能的摄像头就不一样啦。

它就像一只在黑夜里能看见东西的猫，利用红外光，即使在漆黑的环境下也能把画面拍得清清楚楚。

我邻居家院子晚上有小动物跑来跑去，就是靠有红外功能的摄像头拍到的。

5. 防水等级，这对于室外的监控摄像头可太重要喽。

要是防水等级不够，一下雨就完蛋。

就像人没带伞在雨里淋着，肯定生病呀。

我看到过一个摄像头，号称防水，结果下了一场小雨就坏了，这防水等级肯定不行。

而好的防水等级的摄像头，就像穿着雨衣的小战士，风吹雨打都不怕。

6. 存储容量，这就像人的记忆力一样。

存储容量大，就能记住更多的画面。

假如摄像头的存储容量小，就像一个记性不好的人，刚发生的事儿就给忘了。

我公司的监控摄像头，存储容量大得很，一个月的录像都能存下来，要是有什么事儿，随时都能翻出来查看。

7. 像素，这是衡量监控摄像头好坏的一个重要指标哟。

像素高的摄像头拍出来的画面就精致得很，就像画家画的画一样细致。

我对比过两个摄像头，一个像素高，一个像素低，那像素低的拍出来的人就像个马赛克拼凑的，而像素高的，连头发丝都能数得清呢。

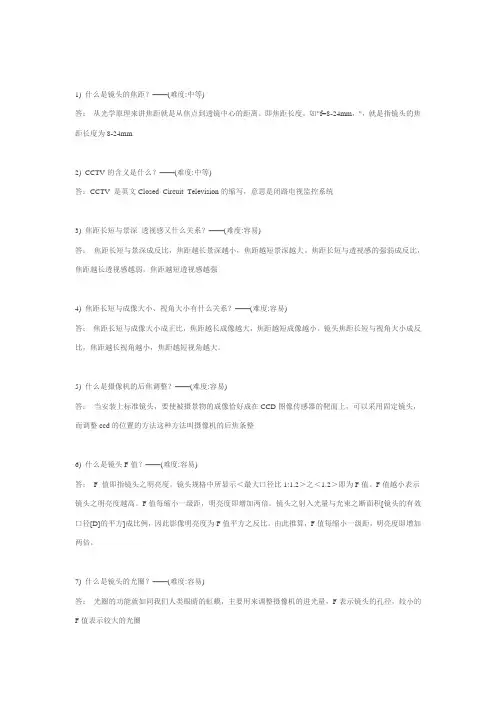

1) 什么是镜头的焦距？——(难度:中等)答：从光学原理来讲焦距就是从焦点到透镜中心的距离。

即焦距长度。

如"f=8-24mm，"，就是指镜头的焦距长度为8-24mm2) CCTV的含义是什么？——(难度:中等)答：CCTV 是英文Closed Circuit Television的缩写，意思是闭路电视监控系统3) 焦距长短与景深透视感又什么关系？——(难度:容易)答：焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。

焦距长短与透视感的强弱成反比，焦距越长透视感越弱，焦距越短透视感越强4) 焦距长短与成像大小、视角大小有什么关系？——(难度:容易)答：焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。

镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。

5) 什么是摄像机的后焦调整？——(难度:容易)答：当安装上标准镜头，要使被摄景物的成像恰好成在CCD图像传感器的靶面上，可以采用固定镜头，而调整ccd的位置的方法这种方法叫摄像机的后焦条整6) 什么是镜头F值？——(难度:容易)答： F 值即指镜头之明亮度。

镜头规格中所显示＜最大口径比1:1.2＞之＜1.2＞即为F值。

F值越小表示镜头之明亮度越高。

F值每缩小一级距，明亮度即增加两倍。

镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例，因此影像明亮度为F值平方之反比。

由此推算，F值每缩小一级距，明亮度即增加两倍。

7) 什么是镜头的光圈？——(难度:容易)答：光圈的功能就如同我们人类眼睛的虹蟆，主要用来调整摄像机的进光量，F表示镜头的孔径，较小的F值表示较大的光圈8) 什么是景深？——(难度:容易)答：当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。

焦点相当清晰的这段从前到后的距离就叫做景深9) 什么是广角镜头？（Wide Angle）——(难度:容易)答：广角镜头因焦距非常短，所以投射到底片上的景物就变小了扩阔镜头拍摄角度，除可拍摄更多景物，更能在狭窄的环境下拍摄出宽阔角度的影像。

监控系统中的名词解释在现代社会中，监控系统已经成为一种普遍存在的安全保障机制。

无论是在公共场所、商业机构还是个人家庭中，监控系统通过使用高科技设备和软件，实现对事件、人员和环境的监视和记录。

然而，对于监控系统中的一些专业名词，很多人可能并不熟悉。

本文将对监控系统中的一些常见名词进行解释，帮助读者更好地理解和应用这些技术。

1. 摄像机（Camera）摄像机是监控系统中最基础的设备之一，主要用于捕捉监控区域的图像和视频。

摄像机通常分为模拟摄像机和网络摄像机两种类型。

模拟摄像机将图像通过传统的模拟信号传输至监视器上，而网络摄像机则通过网络将图像数字化并传输至监视器或存储设备。

摄像机可以实现全天候监控，并可根据需要选择不同的镜头类型实现不同的远近视距，从而满足各种监控需求。

2. 数字录像机（DVR）与网络视频录像机（NVR）数字录像机（DVR）和网络视频录像机（NVR）是用于存储和管理监控系统中摄像机拍摄的图像和视频的设备。

DVR主要针对模拟摄像机，通过将模拟信号转换为数字信号进行录制和存储。

而NVR则适用于网络摄像机，通过网络传输和存储视频数据。

DVR和NVR支持远程访问，可以随时查看和管理录制的图像和视频。

3. 码流（Bitrate）码流是指数字视频数据流中传输的位数，通常用bps（每秒位数）表示。

码流越高，图像细节和画面质量就越好，但对存储和传输带宽的需求也越大。

所以，在监控系统中，根据实际需求，可以根据不同的场景和目标选择合适的码流来平衡画质和带宽。

4. 像素（Pixel）像素是图像中最小的单元，是图像分辨率和细节的基本组成部分。

在监控系统中，像素数目决定了图像的清晰度和细节程度。

通常情况下，高分辨率的图像能够提供更清晰的画质，但也需要更大的存储空间和更高的处理能力来处理。

5. 运动检测（Motion Detection）运动检测是指监控系统利用摄像机感知到的像素变化来识别图像中的运动目标。

当摄像机检测到运动时，系统会触发报警或者录制视频。

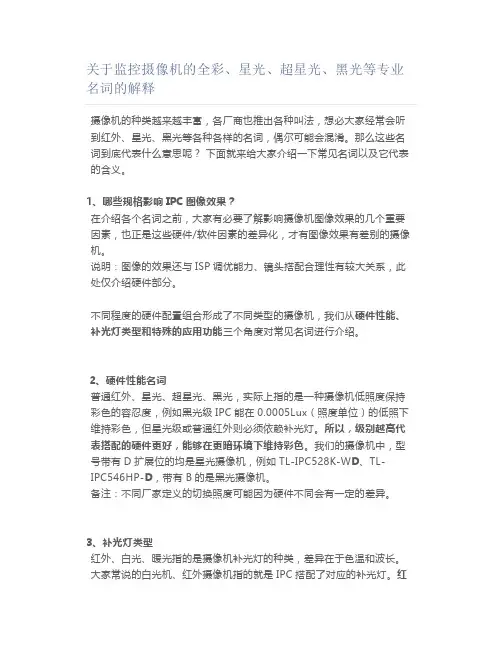

关于监控摄像机的全彩、星光、超星光、黑光等专业名词的解释摄像机的种类越来越丰富，各厂商也推出各种叫法，想必大家经常会听到红外、星光、黑光等各种各样的名词，偶尔可能会混淆。

那么这些名词到底代表什么意思呢？下面就来给大家介绍一下常见名词以及它代表的含义。

1、哪些规格影响IPC图像效果？在介绍各个名词之前，大家有必要了解影响摄像机图像效果的几个重要因素，也正是这些硬件/软件因素的差异化，才有图像效果有差别的摄像机。

说明：图像的效果还与ISP调优能力、镜头搭配合理性有较大关系，此处仅介绍硬件部分。

不同程度的硬件配置组合形成了不同类型的摄像机，我们从硬件性能、补光灯类型和特殊的应用功能三个角度对常见名词进行介绍。

2、硬件性能名词普通红外、星光、超星光、黑光，实际上指的是一种摄像机低照度保持彩色的容忍度，例如黑光级IPC能在0.0005Lux（照度单位）的低照下维持彩色，但星光级或普通红外则必须依赖补光灯。

所以，级别越高代表搭配的硬件更好，能够在更暗环境下维持彩色。

我们的摄像机中，型号带有D扩展位的均是星光摄像机，例如TL-IPC528K-W D、TL-IPC546HP-D，带有B的是黑光摄像机。

备注：不同厂家定义的切换照度可能因为硬件不同会有一定的差异。

3、补光灯类型红外、白光、暖光指的是摄像机补光灯的种类，差异在于色温和波长。

大家常说的白光机、红外摄像机指的就是IPC搭配了对应的补光灯。

红外是应用主流，但启用红外后监控画面是黑白，如果需要呈现彩色画面，则需要使用白光/暖光灯补光。

我们全系列支持全彩的IPC搭配的都是3000K暖色的暖光灯。

4、特殊应用和功能除了上述两类名词，还有其他名词区分，但绝大多数是按照应用和功能，很多是厂家定义或简称。

例如TL-IPC7220-MX-DC就是暖光灯+红外灯组合的混光球机，是因为在一定焦距下，摄像机通过红外和暖光灯进行同时补光。

宽动态数字宽动态并没有达到真正意义上的扩大成像动态范围的目的，而是通过软件的图像后处理算法提高了局部区域的对比度，一般由摄像机ISP模组实现。

监控基本名词解释垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。

完全同步全体锁定是两部用于精密的应用如广播摄影棚摄像机之间完全同步最好的方法。

它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和阶段。

垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采用老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。

垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3毫秒宽度的脉冲组成。

彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。

然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。

外同步非常类似于彩色视频复合信号同步。

一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。

直流线锁定是一种古老的技术，利用直流50/60赫兹电源线电流来同步摄像机。

因为直流24伏电源广泛使用于多数建筑物防火警报系统，由于非常容易获得。

由于老型号的切换器和分割系统没有数字记忆功能，要保持稳定的影像，摄像机之间的同步非常必要，直流线锁定就是摄像机同步于交流50/60赫兹，彩色信道之间时间的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩阶段设计），因此所有使用交流线锁定的用户不可避免地失去很好的色彩转换。

幸运的是，现在的分割器和16通道复合处理器以及硬盘录象机都有内部记忆体来克服这个问题，不再需要同步信号，因此交流线锁定可能若干年后会被淘汰掉。

无色滚动数字讯号处理器视频摄像机使用在荧光灯下时，只能产生严重色滚动的影像。

影像会从白色转变成蓝色、粉红色再回到白色，如此循环。

这是因为交流电源运行在50/60赫兹所引起的问题。

白热灯泡能提供稳定的光线，而日光灯的光线由于交流电的强度和色彩以8.3ms的速度在变换而波动。

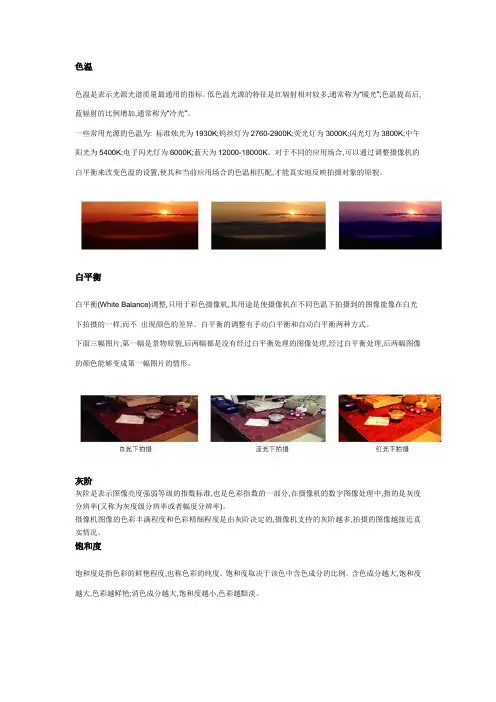

色温色温是表示光源光谱质量最通用的指标。

低色温光源的特征是红辐射相对较多,通常称为“暖光”;色温提高后,蓝辐射的比例增加,通常称为“冷光”。

一些常用光源的色温为: 标准烛光为1930K;钨丝灯为2760-2900K;荧光灯为3000K;闪光灯为3800K;中午阳光为5400K;电子闪光灯为6000K;蓝天为12000-18000K。

对于不同的应用场合,可以通过调整摄像机的白平衡来改变色温的设置,使其和当前应用场合的色温相匹配,才能真实地反映拍摄对象的原貌。

白平衡白平衡(White Balance)调整,只用于彩色摄像机,其用途是使摄像机在不同色温下拍摄到的图像能像在白光下拍摄的一样,而不出现颜色的差异。

白平衡的调整有手动白平衡和自动白平衡两种方式。

下面三幅图片,第一幅是景物原貌,后两幅都是没有经过白平衡处理的图像处理,经过白平衡处理,后两幅图像的颜色能够变成第一幅图片的情形。

灰阶灰阶是表示图像亮度强弱等级的指数标准,也是色彩指数的一部分,在摄像机的数字图像处理中,指的是灰度分辨率(又称为灰度级分辨率或者幅度分辨率)。

摄像机图像的色彩丰满程度和色彩精细程度是由灰阶决定的,摄像机支持的灰阶越多,拍摄的图像越接近真实情况。

饱和度饱和度是指色彩的鲜艳程度,也称色彩的纯度。

饱和度取决于该色中含色成分的比例。

含色成分越大,饱和度越大,色彩越鲜艳;消色成分越大,饱和度越小,色彩越黯淡。

对比度指的是一幅图像中最亮的白和最暗的黑之间不同亮度层级的测量,差异范围越大代表对比度越大,差异范围越小代表对比度越小。

对比度大,形象地说,就是亮的更亮,暗的更暗。

对比度在120:1左右就能显示生动、丰富的色彩,当对比度达到300:1以上时,便可支持各阶的颜色显示。

伽马曲线调整输入和输出关系的函数曲线,即:输出=输入×伽马。

由于人眼对不同波长光线的敏感程度不同,可以让显示装置按一定的伽马曲线输出图像,以适应人眼的特点。

监控专业术语1、PDVR：数字硬盘录像机2、NVR：网络硬盘录像机3、IP-SAN：存储局域网络4、IR-CUT：双滤光片切换5、PTZ：云台、镜头变焦变倍控制6、解码器：将输入的模拟视频信号转化成数字信号，同时解码器还有控制云台、镜头变焦等功能7、数字硬盘录像机：将模拟的音频信号转化成MPEG数字信号存储在硬盘上，并推广与录制、播放和管理等功能8、压缩编码器：在不衰减音频信号的情况下，将音频的数字信号进一步压缩。

9、信噪比SNR：又叫讯噪比，指放大器输出的信号的电压和同时输出的噪音电压的比例。

一般来讲，信噪比越高，表面其设备产生的杂音越小。

但是一般信噪比不能高于70dB。

若摄像机的信噪比为50dB时，则图像有少量的噪音，但图像质量良好。

若摄像机的信噪比为60dB时，则图像的质量优良，不出现噪音情况。

10、摄像机的扫描方式，目前有2种扫描方式，分别为：PAL(逐行倒像正交平衡调副制，一般为25帧/秒。

目前中国大部分是该制式)和NTSC（正交平衡调副制，一般为30帧/秒。

目前一般日本用此制式）。

11、水平分辨率：也叫水平清晰线，它是评估摄像机的分辨率的指标，长约的黑白摄像机的水平分辨率在380-600线左右，彩色摄像机的水平分辨率在320-500线之间。

12、自动增益控制：也叫AGC，对放大器的增益进行自动调节的过程。

通常是为了使随输入信号电平变化而引起的输出信号电平变化少。

13、白平衡：白平衡是电视摄像领域一个非常重要的概念，通过它可以解决色彩还原和色调处理的一系列问题。

白平衡是随着电子影像再现色彩真实而产生的。

14、自动白平衡：自动白平衡通常为数码相机的默认设置，相机中有一结构复杂的矩形图，它可决定画面中的白平衡基准点，以此来达到白平衡调校。

15、视频分配器：把一个视频信号资源平均分配给多路视频信号设备上，其对信号的衰减很小。

16、画面分割器：又叫监控画面用分割器，一般有4分割、9分割、16分割等。

名词解释IPC：全称IP camera，即网络摄像机，可以直接通过网络将图片、视频传输出去，另一端可以通过浏览器直接进行浏览。

IPC内置A/D转换器和嵌入式芯片，将模拟信号转换成数字信号，可以直接接入交换机。

编码器：英文名称encoder，即将一些数据流或者信号进行编制、转换成可以传输和存储的电信号的工具，在我们的系统中也有将图像模拟信号转换成数字信号的这种编码器。

RAID：全称独立冗余磁盘阵列，简称磁盘阵列，通过RAID技术将图像数据分段分别存储在不同的磁盘上，可以实现在一个磁盘出现故障的时候仍然可以正常工作。

Raid 0：是最简单的形式，没有冗余功能，如果一个磁盘损坏，所有数据都无法使用，可靠性为单独一块硬盘的1/N；Riad 1：又称磁盘镜像，磁盘利用率只能达到50%，是所有RAID中级别最低的；Raid 0+1：在磁盘镜像中建立带区集，提供全冗余能力，允许一个以下磁盘故障，要在磁盘镜像中建立带区集至少4个硬盘。

Raid 01是先分区再将数据镜射到两组硬盘上，读写速度快；Raid 10是先镜射再分区，可靠性上不如Raid 01;Raid 5：奇偶校验码存在于所有磁盘上，读出效率很高，写入效率一般分辨率：分为显示分辨率和图像分辨率，显示分辨率主要针对显示器，指显示器所能显示的像素点有多少，一般情况下，像素点越多显示器能显示的越清晰；图像显示器主要针对图片，指一幅图片所能够包含的像素点，包含的像素点越多越清晰，常用单位是ppi。

清晰度：指各细部影纹及其边界的清晰程度，常常将分辨率和清晰度进行比较，两者有共同之处也有不同之处，清晰度一般描述图像和视频，清晰度是矢量上的概念，像素高的图像清晰度不一定高。

码流：指视频文件单位时间内使用的数据流量。

常用单位Mbps衡量码流的大小，一般情况下码流越大，画面的质量就越好，我们一般常见的数字图像码流是2Mbps，模拟图像码流1Mbps。

帧率：是用来显示视频帧数的量度，常用单位是FPS和Hz，一般帧数越高视频的流畅度也就越高，根据人的视觉暂留效应，一般帧率高于24 FPS的会让人感觉是连贯的。

《监控摄像头基本知识》既然是买摄像头就要对摄像头的一些基本的知识要了解一些。

下面先介绍关于监控摄像头的基本知识。

一、基本知识（一）红外夜视简单的理解就是，白天它是彩色，到了晚上它就是黑白的。

基本原理就是，当白天可见光充足的时候，监控摄像机会呈现出完整的彩色的画面，类似于我们眼睛看到的色彩。

当环境的光逐渐的减弱或者是减少，低于监控摄像机呈现彩色所需要的最低的值的时候，这个时候监控摄像机是无法输出彩色画面的。

这个时候监控摄像机就会开启红外夜视灯，打开红外滤光片，从而实现正常的成像画面。

我们所看到的红外图像都是黑白的，这是因为，光源通过红外滤光片之后，过滤掉了彩色光源，使画面变成了黑白的图像。

那红外滤光片又是如何工作的呢？白天的时候光源充足的时候红外滤光片是会盖上镜头的，过滤掉红外光；到晚上的时候红外滤光片就会从镜头前移开，从而会让红外光进去，提高感光度。

白天摄像头画面晚上摄像头画面（二）全彩夜视就是全天都是彩色的摄像机。

像这种全彩夜视的摄像机它在晚上是不需要依靠白天的环境光，即使在黑夜的环境下也是可以显示清晰的画面全彩夜视是有三种类型：暖光灯全彩型、微光全彩型、双摄暗光全彩型。

暖光灯全彩型：这种是通过摄像机自身携带的暖光灯，它可以在黑夜的环境下，打开暖光灯，营造白天的环境，从而实现夜晚的全彩。

微光全彩型：它是搭载了比较好的传感器，有着大光圈的镜头增加了进光量，在同样的环境下，监控画面比其他的监控摄像头画面更加的丰富。

双摄暗光全彩型：从字面意思就知道它是搭载了双摄像头的摄像机，一个是专门感知色彩，另一个是专门感知环境的亮度，利用算法进行图像的处理，从而实现在极暗的环境下一样的输出彩色画面。

（三）智能全彩夜视这种摄像头就是，当摄像头侦测到人或者是有小动物闯入的时候它会自动的切换为全彩夜视，它是默认是黑白夜视的。

图片示例如下：图片来自萤石自营旗舰店图片来自萤石自营旗舰店（四）防水防尘等级现在市面上很多的摄像头都是支持防尘防水，有的说是IP66,有的是IP65等等。

1) 什么是摄像机的光谱响应特性？CCD器件由硅材料制成，对近红外比较敏感，光谱响应可延伸至1.0um左右。

其响应峰值为绿光(550nm)。

夜间隐蔽监视时，可以用近红外灯照明，人眼看不清环境情况，在监视器上却可以清晰成像。

由于CCD传感器表面有一层吸收紫外的透明电极，所以CCD对紫外不敏感。

彩色摄像机的成像单元上有红、绿、蓝三色滤光条，所以彩色摄像机对红外、紫外均不敏感。

2) 摄像机的数字信号（DSP）处理指的是什么？DSP（Digital Signal Processing）是数字信号处理的缩写。

其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

DSP芯片提高了摄像机的视频处理及操作性能。

3) 什么是摄像机的曝光量？曝光量是图像构成，最原始的关键因素，它主要由光圈(Aperture)以及快门(Shutter)两方面决定。

4) 什么是摄像机的最低照度？最低照度也称为灵敏度。

是CCD对环境光线的敏感程度，或者说是CCD正常成像时所需要的最暗光线。

照度的单位是勒克斯（LUX），数值越小，表示需要的光线越少，摄像头也越灵敏。

黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。

0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱时，推荐使用0.02Lux 的摄像机。

与近红外灯配合使用时，也必须使用低照度的摄像机。

5) 什么是摄像机的数字变焦（Digital Zoom）实际上是画面的电子放大，把原来CCD影像感应器上的一部份像素使用“插值”处理手段做放大，将CCD影像感应器上的像素用插值算法将画面放大到整个画面。

安防监控设备名词解释1.图像传感器:●中文名称 :图像传感器.●英文名称：image transducer.●定义：能感受光学图像信息并转换成可用输出信号的传感器.●图像传感器的分类:可分为CCD（Charge Coupled Device，电荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）两大类。

图片为CMOS传感器其引脚清晰可见.图片:图片为CCD传感器看不到引脚电路有效像素数英文名称为Effective Pixels。

有效像素数是指真正参与感光成像的像素值。

3.最高像数：最高像素的数值是感光器件的真实像素，这个数据通常包含了感光器件的非成像部分。

4：什么叫NTSC/PAL制式？NTSC/PAL制式，是电视广播中色彩编码的一种方法。

除了北美，东亚部分地区使用NTSC制式，中东、法国及东欧采用SECAM制式以外，世界上大部份地区都是采用PAL。

5：最低照度：低照度摄像机是指在较低光照度的条件下仍然可以摄取清晰图像的监控摄像机。

6：照度：照度，是指1平方米上的亮度，单位：勒克斯Lux，简作Lx。

[2]安防行业所说的照度，用Lux表示。

照度值的大小是要看镜头的光圈大小（F值），F值越小所需的照度越低。

7：自动ICR功能：自动ICR功能是摄像机根据光线环境自动切换IR裁断过滤片，以获得增叫摄像机灵敏度特性．在昏暗的光线强度下，IR裁断过滤片被自动移除（ICR ON），红外灵敏性增加，可配合红外线灯获得清晰图像．在阳光充沛的光线强度下，IR裁断过滤片被自动添加（ICR OFF），以获得色彩真实的清晰图像．ICR的自动切换使得摄像机在白天和黑夜环境中均能够有效地工作。

8：光学变焦：光学变焦是通过镜头、物体和焦点三方的位置发生变化而产生的（通过改变变焦镜头中的各镜片的相对位置来改变镜头的焦距）。

9：数码变焦：数码变焦，英文名称为DigitalZoom，是通过摄像机内部的DSP处理器，把图片内的每个象素面积增大，从而达到放大目的。

摄像头模组专业术语
以下是摄像头模组的专业术语：
1. 感光元件：摄像头模组中用于接收光线并转换为电信号的元件。

2. 像素：感光元件上的最小单位，用于表示图像的分辨率。

3. 帧率：摄像头每秒拍摄的图像数量。

4. 视角：摄像头可以拍摄到的场景范围。

5. 自动对焦：摄像头自动调整焦距以确保图像清晰的功能。

6. 白平衡：摄像头自动调整颜色温度以确保图像颜色真实的功能。

7. 曝光时间：摄像头接收光线的时间长度。

8. 增益：摄像头对电信号的放大程度。

9. 噪点：摄像头在低光环境下拍摄时出现的颗粒状或斑点状的图像瑕疵。

10. 动态范围：摄像头可以同时捕捉到的最亮和最暗部分的范围。

这些术语是摄像头模组的基本概念，了解它们可以帮助你更好地理解摄像头的工作原理和性能。

监控摄像机中英文对照专业术语ALC(auto lens control) 镜头自动控制镜头自动控制也称自动光圈，可使镜头光圈在不同光线下自动进行调正，数字光圈镜头可解决背光问题，在某些特殊场合下使用者可用手动来调节光圈大小，使得所设图像更加完美。

AES(automatic electronic shutter) 自动电子快门自动电子快门用于摄影机自动调节曝光时间的长短，使得光源较强或较弱的环境下，都能摄得亮度稳定、曝光良好的画面。

通常自动快门的时间为1/ 50sec~1/ 100,000sec。

AGC(automatic gain control) 自动增益控制摄影机的增益是用来提高CCD 摄像组件的灵敏度。

自动增益控制是根据拍摄环境的亮度变化，自动调节灵敏度。

当拍摄环境过暗时，其灵敏度增大，画面增亮。

当拍摄环境过亮时，其灵敏度减少，画面变暗，当拍摄环境为普通照度时，其灵敏度调至正常状态。

BLC(backlight compensation) 背(景)光补偿景物再背景光很强时，有的摄影机可以进行背光补偿，自动调节景物亮度，使景物不会太暗，从而获得清晰图像。

CCD(charge couple device) 电荷耦合器件CCD 是一种固体摄像器件，它依据时钟派冲的电压作用，应用电荷耦合效应，利用少数载流子的注入、存储和转移等物理过程，在器件内部实现扫描检拾图像信号。

当CCD 和放大器及成在同一硅片时，就具有摄像、偏转线圈和前置放大功能。

因此CCD 是一种自扫描式新型摄像器件。

CCD 固体摄像组件固定在摄影机镜头的后面，它是由大规模集成电路技术制造的。

一般由几十万个像素(半导体单元)构成，其上面有滤色器，从中输出对应红、蓝、绿基色的电信号。

每个像素具有转换功能、存储电荷功能、电荷转移和输出功能。

一般像素为20 万~ 40 万个，清晰度达500 线以上。

而高清晰度摄影机像素达200 万个，清晰度达700 线。
