沟槽开挖施工方案1、沟槽开挖前认真组织人员学习图纸,进行调查研究,充分了解挖槽段的土质,地下水位、地下结构物,沟槽附近地上结构物及施工环境等情况,拟选用反铲挖掘机,制定必要的安全措施,确保施工质量及安全。
2、挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。
挖槽断面应符合管道结构施工方便、保证质量和安全,以少挖方、少占地为宜。
3、采用人工配合反铲挖掘机挖槽,挖槽前,现场施工员向司机及土方工详细交底沟槽的断面,开挖的次序、。
在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度,防止超挖及亏挖。
4、沟槽挖土的边坡系数根据土质及挖深暂定1:0.75,遇到边坡土质为液塑性较差地段,可适当将其边坡加大至1:1,保证开挖稳定。
由于沟槽开挖深度<2.5M,采用一次性放坡开挖,开挖中如发现土质松软地段,立即采用木板、支架、方木进行全断面支护,沟槽上下均设安全员,及时观测沟槽,发现和排除各种险情。
5、基槽的直立壁和边坡,在开挖过程和敞露期间应防止塌陷,必要时应加应保护。
在挖方边坡上侧堆土或材料以及移动施工机械时,应与挖方边坡保持2米以上距离,以保证边坡和直立壁的稳定,堆土或材料堆放高度应不大于2.5m.沟槽开挖断面图6、为确保沟槽底土壤结构不被扰动和破坏,在机械开挖时应留10cm左右一层不挖,待人工清除。
人工清挖槽底,应认真控制槽底高程和宽度,并注意不使槽底土壤结构遭受拢动和破坏。
7、在雨季施工,应尺量缩短开槽长度,并做好防排水措施,如果雨水泡槽以后,要尽快采取措施,抽排雨水,清除淤泥,用砂石料回填湿槽,达到稳定即可,不宜铺垫过厚,造成基础沉陷不均匀。
深槽不宜被积水泡槽太久,否则极易造成塌方,危急其它。
基槽底部的开挖宽度,除基础底部的宽度外,应根据施工需要增加工作面、排水设施和支撑结构宽度。
8、深基坑或雨季施工的浅沟槽的边坡开挖以后,必须采取护坡措施,以免边坡坍塌或滑移。

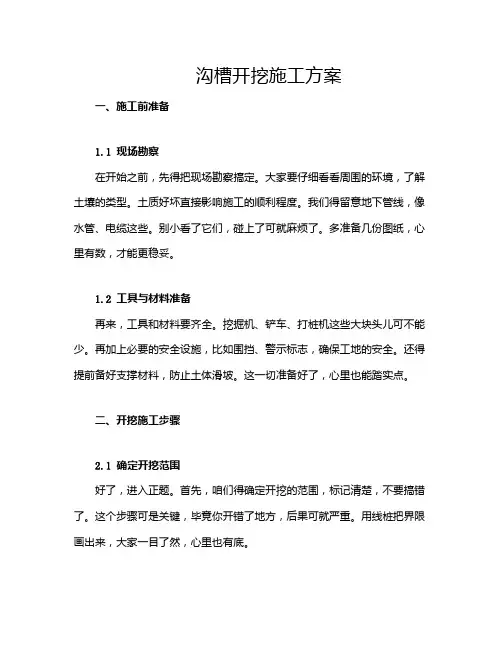

沟槽开挖施工方案一、施工前准备1.1 现场勘察在开始之前,先得把现场勘察搞定。
大家要仔细看看周围的环境,了解土壤的类型。
土质好坏直接影响施工的顺利程度。
我们得留意地下管线,像水管、电缆这些。
别小看了它们,碰上了可就麻烦了。
多准备几份图纸,心里有数,才能更稳妥。
1.2 工具与材料准备再来,工具和材料要齐全。
挖掘机、铲车、打桩机这些大块头儿可不能少。
再加上必要的安全设施,比如围挡、警示标志,确保工地的安全。
还得提前备好支撑材料,防止土体滑坡。
这一切准备好了,心里也能踏实点。
二、开挖施工步骤2.1 确定开挖范围好了,进入正题。
首先,咱们得确定开挖的范围,标记清楚,不要搞错了。
这个步骤可是关键,毕竟你开错了地方,后果可就严重。
用线桩把界限画出来,大家一目了然,心里也有底。
2.2 实施开挖接下来就是开挖啦。
机器启动的瞬间,震耳欲聋,心里也随之热血沸腾。
看着一铲铲土层被挖起,感觉真是爽快。
不过,大家得注意控制挖掘深度,别一下子挖太深,慢慢来,稳中求胜。
特别是遇到硬土层的时候,得加倍小心。
2.3 排水措施别忘了排水措施。
雨天施工可得当心,土坑里积水可不是小事。
可以临时搭建排水沟,确保水流畅通,避免影响施工进度。
设备进场前,也要清理好排水系统,确保一切顺利进行。
三、施工安全管理3.1 安全培训安全第一,大家一定要重视。
在施工前,得进行一次全面的安全培训。
让每个人都了解施工中的潜在风险,如何正确使用设备。
这可是保障工人安全的重要一环,得认真对待。
3.2 应急预案再说应急预案,真到关键时刻,这个可得用得上。
准备好突发事件的处理方案,比如意外事故、设备故障等,确保大家都能冷静应对。
平时多做演练,遇到问题也能从容应对。
四、施工后的清理与总结4.1 工地清理施工结束,咱们可不能大意。
工地得彻底清理,不能留下任何隐患。
把所有的工具、材料都归整好,现场打扫得干干净净,给后续的工作留个好印象。
4.2 总结经验最后,得总结一下经验教训。
第1篇一、工程概况1. 工程名称:某道路及配套基础设施工程2. 工程地点:某市某区某道路3. 工程规模:道路全长1000米,道路红线宽度30米,双向四车道。
4. 施工单位:某施工单位5. 施工期限:自2023年3月1日至2023年12月31日。
二、施工准备1. 技术准备(1)熟悉图纸,明确施工要求,掌握施工工艺。
(2)组织施工人员学习施工方案,确保施工人员掌握施工技术要求。
(3)对施工人员进行岗前培训,提高施工技能。
2. 材料准备(1)根据工程需求,提前采购水泥、砂石、钢筋等原材料。
(2)确保材料质量符合国家相关标准。
(3)对进场材料进行验收,做好材料台账。
3. 机械设备准备(1)根据施工需要,配置挖掘机、装载机、运输车辆等机械设备。
(2)对机械设备进行检查、保养,确保设备性能良好。
(3)制定机械设备操作规程,加强设备管理。
4. 人员准备(1)组织施工队伍,明确各工种人员配置。
(2)选拔责任心强、技术过硬的施工人员担任关键岗位。
(3)制定人员培训计划,提高施工人员素质。
三、施工工艺及方法1. 沟槽开挖施工流程(1)测量放线:根据设计图纸,确定沟槽开挖位置,进行测量放线。
(2)土方开挖:采用挖掘机进行土方开挖,按照设计深度和宽度进行开挖。
(3)边坡处理:对开挖后的边坡进行修整,确保边坡稳定。
(4)排水:在沟槽两侧设置排水沟,及时排除雨水。
(5)基础处理:对沟槽底部进行平整,确保基础质量。
(6)铺设管道:按照设计要求,铺设给水、排水、电力等管道。
(7)回填:对沟槽进行回填,确保回填质量。
2. 施工方法(1)土方开挖:采用挖掘机进行土方开挖,挖掘过程中注意保护地下管线。
(2)边坡处理:边坡采用人工修整,确保边坡坡度满足设计要求。
(3)排水:在沟槽两侧设置排水沟,排水沟采用混凝土浇筑,排水沟底部设置集水井。
(4)基础处理:沟槽底部采用压实机进行压实,确保基础质量。
(5)管道铺设:按照设计要求,进行管道铺设,确保管道接口严密,无渗漏。
沟槽开挖施工方案沟槽开挖是指在地面上开出一条线状或块状的开口,用于埋设管道、电缆或其他设施。
沟槽开挖施工是一项重要的土建工作,施工方案的合理性直接影响到施工的顺利进行和工程质量的保证。
下面是一份沟槽开挖施工方案,供参考。
一、施工前准备1. 根据设计图纸和相关要求确定沟槽的位置、尺寸和深度;2. 确定施工的起点和终点,标明在场地上;3. 确认施工区域是否存在隐患,如地下管道、电缆等,必要时进行探测。
二、施工工艺1. 根据设计要求,使用机械设备进行开挖施工,确保沟槽的平直和稳定;2. 根据沟槽的尺寸和深度,选择合适的挖掘机或推土机进行开挖;3. 开始开挖前,要确保施工现场的安全,采取必要的措施,如设置警示标志、划定施工区域;4. 分批次进行开挖,每次挖掘的长度不超过15米,保持挖坡稳定。
三、施工要点1. 控制挖掘深度,根据设计要求进行挖掘,并注意用水进行湿润,以提高施工效率;2. 挖掘过程中,要注意保留边坡,确保沟槽的结构稳定,防止坍塌;3. 挖掘宽度应根据管道或设施的尺寸来确定,一般宽度比设施的宽度多出30cm;4. 合理布置沟槽的坡度,以便排水畅通,避免积水。
5. 挖掘过程中,严禁乱堆放土方和废弃物料,保持施工现场的整洁和安全;6. 施工期间,要定期巡视挖掘面和边坡的稳定性,及时进行补强和防护。
四、施工安全1. 施工过程中,要严格按照安全生产的要求进行,穿戴好安全防护用品;2. 施工现场要设置警示标志,确保施工区域的安全;3. 施工过程中,要注意挖掘机和推土机的操作安全,防止发生事故;4. 挖掘过程中,要避免与地下管道、电缆等设施发生碰撞,必要时进行探测并采取相应的保护措施。
五、施工质量控制1. 挖掘过程中,要保持沟槽的平直和坡度的一致性,确保施工质量;2. 对挖掘面和边坡定期进行检查和修整,防止塌方和坍塌的发生;3. 挖掘完成后,对施工现场进行清理,保持整洁,并对沟槽进行验收。
六、施工总结通过执行以上的施工方案,可以保证沟槽开挖施工的顺利进行,并且保证施工的安全性和质量。

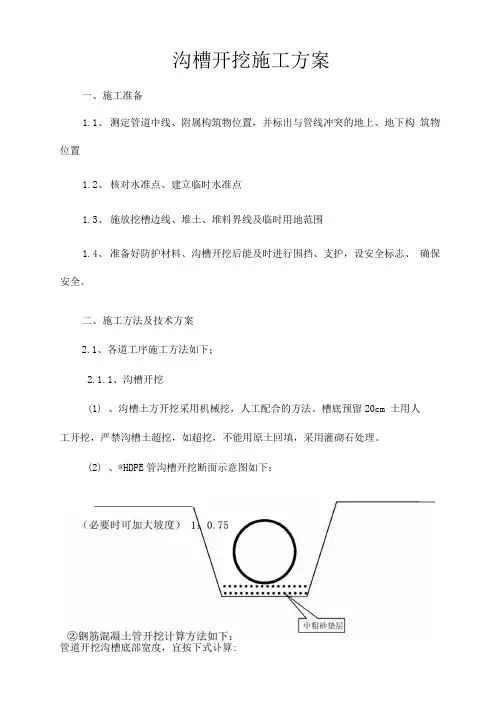

沟槽开挖施工方案一、施工准备1.1、测定管道中线、附属构筑物位置,并标出与管线冲突的地上、地下构筑物位置1.2、核对水准点、建立临时水准点1.3、施放挖槽边线、堆土、堆料界线及临时用地范围1.4、准备好防护材料、沟槽开挖后能及时进行围挡、支护,设安全标志、确保安全。
二、施工方法及技术方案2.1、各道工序施工方法如下;2.1.1、沟槽开挖(1)、沟槽土方开挖采用机械挖,人工配合的方法。
槽底预留20cm 土用人工开挖,严禁沟槽土超挖,如超挖,不能用原土回填,采用灌砌石处理。
(2)、®HDPE管沟槽开挖断面示意图如下:管道开挖沟槽底部宽度,宜按下式讣算:B二Dl+2 (bl+b2+b3)式中B ----- 管道沟槽底部的开挖宽度(血)D1 ------ 管道结构的外缘宽度5m)bl ----- 管道一侧的工作面宽度(mm)b2 ----- 管道每一侧支撑的厚度可取150-250 (mm)b3 ----- 现浇混凝土或钢筋混凝土管每一侧模板的厚度5m)(3)、沟槽边坡根据各分段的土质、管道埋深情况分别采用不同的坡度和支撑方法,确保边坡稳定,避免塌方。
(4)、沟槽开挖的土方一律根据土质情况或利用或挖弃。
(5)、如遇地下古墓文物,要立即暂停施工,积极保护并迅速报监理和中方及文物部门等待处理。
(6)、工艺流程图如下:沟槽开挖施工工艺流程图下道工序(7)质量检查与验收①严禁扰动槽底土壤,严禁超挖,如超挖严禁用土回填②槽底不得受水浸泡③各种技术参数符合下表规定三、沟槽开挖安全保障措施:1、当沟槽挖深较大时,应合理确定分层开挖的深度:①机械挖槽时,沟槽分层的深度应按照机械性能确定②有人工配合开挖沟槽时,槽深超过3米应分层开挖,每层深度不宜超过2米。
2、沟槽每侧临时堆土或施加其他荷载时,应符合下列规定:①不得影响各种管线和其他设施的安全②不得掩埋电缆、消火栓、测量标志③有人工挖沟槽时,堆土不得超过1.5米且距离槽口边缘不宜小于0.8米。
沟槽土方开挖施工方案沟槽土方开挖施工方案一、工程概述本工程是针对某地区建设项目的沟槽土方开挖施工方案,旨在对沟槽进行土方开挖和边坡整理,为后续工程建设提供基础条件。
二、施工过程1. 工地准备(1)根据工程要求,搭建临时施工场地,放置安全标识,并进行周边交通疏导。
(2)组织开展相关的安全培训,确保施工人员具备相应的安全技能和意识。
(3)对使用的机械设备进行检查,保证其正常工作。
(4)建立施工档案,记录施工过程中的各项数据和文件。
2. 裁剪土方(1)根据设计要求,确定沟槽的开挖深度和宽度。
(2)采用挖土机进行土方裁剪,开挖到预定线桩和标高。
(3)根据土质情况,将挖出的土方分成不同的等级,进行分类堆放。
3. 边坡整理(1)根据设计要求,对挖掘出的边坡进行整理和修整。
(2)对边坡进行夯实,确保边坡的稳定性和安全性。
(3)根据要求,进行边坡的排水处理,保证水流的畅通。
4. 废弃物处理(1)将挖掘出的废弃物进行分类,进行环保处理。
(2)对废弃物进行适当的填埋或处理,确保环境卫生和安全。
5. 施工安全(1)施工现场要设置保护栏或临时护栏,确保施工人员和过往行人安全。
(2)施工人员要穿戴安全帽、工作服和防护鞋,严禁穿拖鞋等不符合安全要求的服装。
(3)机械设备要定期检查和维护,确保其安全可靠。
三、施工管理1. 施工人员要按照相关规定进行工作,不得违章行为。
2. 工程监理要按照规定进行施工质量检验和监督。
3. 随时进行工地巡查,发现问题及时解决。
4. 做好工地安全救援预案,确保施工过程中的安全。
四、施工进度和质量控制1. 施工进度要适应工程计划,按照施工合同的要求,保证按期完成。
2. 施工质量要符合相关标准,严格按照设计要求进行施工。
3. 定期进行工程质量检查,确保质量达标。
五、环境保护1. 施工过程中要做到无尘土扬尘和污水渗漏,对周边环境造成的污染要进行及时清理和处理。
2. 全程采取环保措施,减少对环境的影响。
六、总结通过以上的施工方案,沟槽土方开挖施工可以有效控制施工进度和质量,并保证了施工过程中的安全和环境保护。

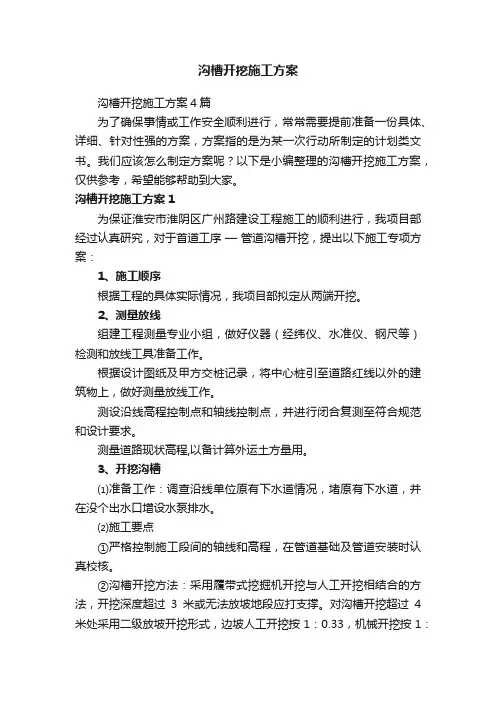

沟槽开挖施工方案沟槽开挖施工方案4篇为了确保事情或工作安全顺利进行,常常需要提前准备一份具体、详细、针对性强的方案,方案指的是为某一次行动所制定的计划类文书。
我们应该怎么制定方案呢?以下是小编整理的沟槽开挖施工方案,仅供参考,希望能够帮助到大家。
沟槽开挖施工方案1为保证淮安市淮阴区广州路建设工程施工的顺利进行,我项目部经过认真研究,对于首道工序—管道沟槽开挖,提出以下施工专项方案:1、施工顺序根据工程的具体实际情况,我项目部拟定从两端开挖。
2、测量放线组建工程测量专业小组,做好仪器(经纬仪、水准仪、钢尺等)检测和放线工具准备工作。
根据设计图纸及甲方交桩记录,将中心桩引至道路红线以外的建筑物上,做好测量放线工作。
测设沿线高程控制点和轴线控制点,并进行闭合复测至符合规范和设计要求。
测量道路现状高程,以备计算外运土方量用。
3、开挖沟槽⑴准备工作:调查沿线单位原有下水道情况,堵原有下水道,并在没个出水口增设水泵排水。
⑵施工要点①严格控制施工段间的轴线和高程,在管道基础及管道安装时认真校核。
②沟槽开挖方法:采用履带式挖掘机开挖与人工开挖相结合的方法,开挖深度超过3米或无法放坡地段应打支撑。
对沟槽开挖超过4米处采用二级放坡开挖形式,边坡人工开挖按1:0.33,机械开挖按1:0.67。
③机械开挖时向司机交底,告知沟槽开挖深度和堆土位置,安排专人与司机配合,随时测量深度,防止超挖和过分欠挖。
⑶质量标准和允许偏差①不得扰动槽底土壤,如发现超挖,必须用中粗砂回填,严禁用土回填。
②槽底的松散土、淤泥、大块石、杂物等必须清除,并用1:1砂、石置换,保持不浸水。
⑷沟槽开挖施工工艺流程图见下页。
(5)沟槽开挖断面见断面示意图。
沟槽开挖施工方案2沟槽开挖前应了解土质、地下水等情况。
查清地下埋设的管道、电缆或有毒气体的位置、深度、走向,并要加设标记,设置护栏。
工程实施前施工人员必须向操作工人详细交底。
其内容包括:地下设施情况、危险性、安全措施、操作方法和施工过程中的安全注意事项等。

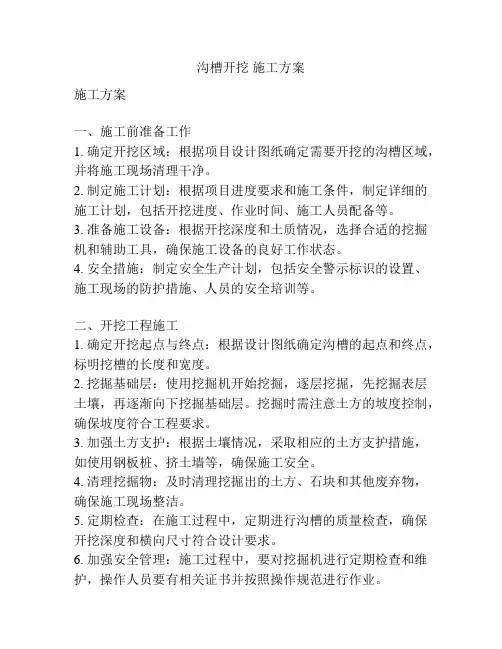

沟槽开挖施工方案施工方案一、施工前准备工作1. 确定开挖区域:根据项目设计图纸确定需要开挖的沟槽区域,并将施工现场清理干净。
2. 制定施工计划:根据项目进度要求和施工条件,制定详细的施工计划,包括开挖进度、作业时间、施工人员配备等。
3. 准备施工设备:根据开挖深度和土质情况,选择合适的挖掘机和辅助工具,确保施工设备的良好工作状态。
4. 安全措施:制定安全生产计划,包括安全警示标识的设置、施工现场的防护措施、人员的安全培训等。
二、开挖工程施工1. 确定开挖起点与终点:根据设计图纸确定沟槽的起点和终点,标明挖槽的长度和宽度。
2. 挖掘基础层:使用挖掘机开始挖掘,逐层挖掘,先挖掘表层土壤,再逐渐向下挖掘基础层。
挖掘时需注意土方的坡度控制,确保坡度符合工程要求。
3. 加强土方支护:根据土壤情况,采取相应的土方支护措施,如使用钢板桩、挤土墙等,确保施工安全。
4. 清理挖掘物:及时清理挖掘出的土方、石块和其他废弃物,确保施工现场整洁。
5. 定期检查:在施工过程中,定期进行沟槽的质量检查,确保开挖深度和横向尺寸符合设计要求。
6. 加强安全管理:施工过程中,要对挖掘机进行定期检查和维护,操作人员要有相关证书并按照操作规范进行作业。
三、施工结束工作1. 施工记录:对施工过程进行详细记录,包括施工进度、施工质量、施工人员等情况。
2. 整理施工现场:清理施工现场的杂物、废弃物等,并进行现场的清理消毒工作。
3. 施工资料整理:整理施工过程中所使用的文件、图纸等资料,确保施工记录齐全。
4. 客户验收:邀请项目相关人员进行沟槽开挖完成验收,确认施工质量符合要求。
5. 安全交底:对整个施工过程中的安全问题进行交底,告知使用单位安全注意事项以及维护保养等事项。
四、总结与优化1. 进行施工总结:对施工过程中出现的问题进行总结,分析原因,提出改进措施。
2. 优化施工方案:根据总结的施工经验和反馈意见,优化施工方案,提高施工效率和质量。

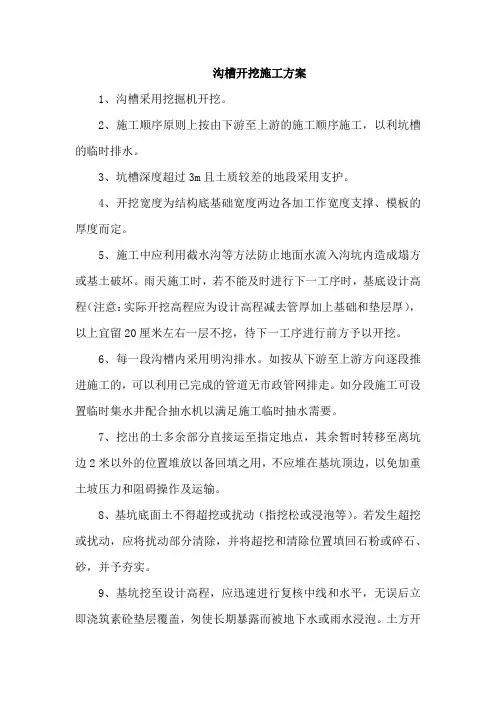

沟槽开挖施工方案1、沟槽采用挖掘机开挖。
2、施工顺序原则上按由下游至上游的施工顺序施工,以利坑槽的临时排水。
3、坑槽深度超过3m且土质较差的地段采用支护。
4、开挖宽度为结构底基础宽度两边各加工作宽度支撑、模板的厚度而定。
5、施工中应利用截水沟等方法防止地面水流入沟坑内造成塌方或基土破坏。
雨天施工时,若不能及时进行下一工序时,基底设计高程(注意:实际开挖高程应为设计高程减去管厚加上基础和垫层厚),以上宜留20厘米左右一层不挖,待下一工序进行前方予以开挖。
6、每一段沟槽内采用明沟排水。
如按从下游至上游方向逐段推进施工的,可以利用已完成的管道无市政管网排走。
如分段施工可设置临时集水井配合抽水机以满足施工临时抽水需要。
7、挖出的土多余部分直接运至指定地点,其余暂时转移至离坑边2米以外的位置堆放以备回填之用,不应堆在基坑顶边,以免加重土坡压力和阻碍操作及运输。
8、基坑底面土不得超挖或扰动(指挖松或浸泡等)。
若发生超挖或扰动,应将扰动部分清除,并将超挖和清除位置填回石粉或碎石、砂,并予夯实。
9、基坑挖至设计高程,应迅速进行复核中线和水平,无误后立即浇筑素砼垫层覆盖,匆使长期暴露而被地下水或雨水浸泡。
土方开挖采用挖掘机进行开挖,人工配合。
沟槽开挖土方调至填方区填土或用自卸车外运至指定地点弃土。
在开挖前,沟槽的断面,开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。
在开挖过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置,确保沟槽中心偏移符合规范要求。
为保证槽底土壤不被扰动或破坏,在用机械挖土时,要防止超挖,挖至离设计标高前20~30cm时用人工开挖、检平,尽量避免超挖现象。
若有超挖,应将扰动部分清除,并必须用中砂回填,用平板震动器振实。
开挖要保证连续作业,衔接工序流畅,分段开挖,每段长约以3-5个检查井为一段,以减少塌方或破坏土基,同时要注意边坡土体及支挡板变化,出现问题及时处理。
减少意外事故。
沟槽开挖专项施工方案沟槽开挖专项施工方案一、施工内容1. 这个方案是针对沟槽开挖的施工,包括沟槽的定位、开挖、清理和测量等工作。
二、施工前准备1. 根据设计要求和标示,确定沟槽的位置和尺寸,并在地面上进行标注。
2. 准备好所需的工具和设备,包括挖掘机、推土机、清理车辆、测量工具等。
3. 确保施工现场的安全,设置好警示标识和安全防护措施。
三、施工步骤1. 开始施工前,需要将施工现场清理干净,包括清除杂物和垃圾等。
2. 使用挖掘机进行沟槽的开挖工作,根据设计要求和标高,控制挖掘深度和宽度。
3. 在挖掘过程中,注意保护周边设施和管线,避免损坏。
4. 开挖完成后,使用清理车辆进行沟槽内的杂物和泥土的清理工作,确保沟槽干净。
5. 进行沟槽的测量工作,确保尺寸和位置符合设计要求。
6. 检查施工质量,确保沟槽的开挖工作符合规范要求。
四、施工注意事项1. 施工期间要确保施工现场的安全,设置好警示标识和安全防护措施。
2. 开挖过程中要注意保护周边设施和管线,避免损坏。
3. 挖掘机的操作要熟练,严格按照设计要求和标高进行操作。
4. 沟槽开挖后要及时清理,以确保沟槽干净。
5. 施工完成后要进行质量检查,确保沟槽的开挖工作符合规范要求。
五、施工总结1. 沟槽开挖是土木工程中常见的施工任务,施工前准备和施工过程的注意事项都是确保施工质量和安全的关键。
2. 在施工过程中,要严格按照设计要求和标高进行操作,保护周边设施和管线,确保施工质量。
3. 完成施工后,要进行质量检查,确保沟槽的开挖工作符合规范要求。
4. 在施工过程中,要时刻关注施工现场的安全,设置好警示标识和安全防护措施。
一、编制依据⒈金华市开发区磐安街改造工程《招标文件》⒉金华市开发区磐安街改造工程《施工图设计》⒊《给水排水构筑物施工及验收规范》(GB50268-2008)二、工程概况〖一〗基本情况1、建设单位:金华市开发区资产经营有限公司2、设计单位;金华市市政设计院有限公司3、监理单位:浙江致远建设咨询监理有限公司〖二〗工程范围及主要工程量金华市磐安街改造工程,位于金华市开发区,线型呈南北走向。
南起宾虹路,北至防洪坝边,道路全长390米。
道路路设计等级为市次干道,道路宽度为20米。
本工程雨污水管道采用雨污分流制,污水管道布置于道路东侧车行道下,距离道路中心线3米。
接入江南截污箱涵(1500mm*1300mm)。
D=1200 钢筋砼承插管橡胶圈接口WS1-WS2素砼方包,WS2-WS7采用180度素砼基础,WS7-WS8素砼方包,本工程排水管道基础均采用砼基础,雨水井均采用砖砌井,污水井均采用钢筋砼井。
管道沟槽回填自槽底至管顶以上50cm以内用级配碎石回填,夯实;50cm以上回填宕渣回填。
〖三〗工程特点本污水管道由于埋置深度较深,开挖方量较大,更由于地下管线复杂,施工现场不能封闭施工,基坑的开挖带来一定难度;同时因本工程工期紧,工程大,以上几点为本污水管道沟槽施工的重点和难点,需详细计划、严格组织方能按期优质的完成本工程。
三、施工准备〖一〗施工技术准备1、熟悉施工图纸:项目部在拿到施工图纸后,立即组织技术人员进行详细的阅读,对图纸中存在的部分疑点请业主及设计院加以澄清,力求将图纸中的问题解决在施工前,确保了解设计意图、掌握设计要求。
2、根据现场实地勘察,结合规范和设计要求,编制详细的施工组织设计和施工预算,使工程按计划有序进行。
3、根据图纸和施工组织提出材料、机械使用计划,同时做好有关原材料试验及配合比设计等工作,确保能满足工程施工要求。
4、及时组织施工班组进场,制定质量、进度、安全、文明要求及管理措施并做好有关交底工作。
5、根据有关坐标和高程做好施工放线工作,对有关控制点和水准点要做好保护工作。
〖二〗其他各项准备工作1、临时施工用电的选择和准备:本工程施工用电主要采用发电机组进行供电,其次可租用当地电源来满足用电要求。
2、做好现场场地平整和围护,确保文明安全施工。
3、修好临时施工便道和排水设施,以方便工程施工。
4、编制材料使用计划,做好订货和采购及贮备工作,材料的堆放场地和仓库要及时提供,确保不影响工程施工。
5、编制机械使用计划,做好机械设备的维修保养工作,对大型的施工机械应及时与公司联系,现场要做好准备工作,确保合理有效使用机械。
四、施工管理〖一〗组织管理机构为更好的完成本工程,我公司组织了具有多年管道施工经验的管理人员组成项目部施工管理机构,建立健全各项规章制度,实行统一生产调度,由项目经理亲自负责污水管道的工程施工,实行计划管理,签定质量、工期目标责任书,并与经济效益挂钩,充分发挥我公司管理效益高、施工速度快、干劲足、管理机制灵活的优势。
〖二〗施工成本控制根据设计图纸及有关规定做好工程预算工作,作为安排施工进度,组织劳务队伍、材料物资供应及降低施工成本的指导。
项目部与施工班组质检签定内部劳务承包协议,每周、每月对施工班组进行考核,使工程质量、进度等与经济效益相挂钩。
五、施工方案〖一〗施工测量测设前应检查和校正各种仪器、测量工具,使测量工作能顺利进行,确保测量成果的精度。
根据施工要求及时对涵洞的中心线、各结构部位的轴线和标高进行放样和复测,对重要的标高及位置控制要做到两班人独立复核,对常用的施工控制桩位要做好保护工作。
〖二〗基坑开挖一、确定方案本工程西侧为建筑物及荒地,西侧为尾水渠,本工程的土质粉砂及圆砾,土质较好。
根据设计图纸,基坑从自然地面至-6.5m左右,本工程支坑支护采取放坡开挖,排水采取明沟排水。
二、支护方案和排水方案针对本工程的特点,土方采取放坡分两阶开挖,第一阶开挖深度为3.0m,第二阶开挖深度为3.50m。
基坑底的长度和宽度为边轴线外加1m 作为施工作业面和挖排水沟用。
排水采取基坑内集排水,在基坑底距坡角1.50m处设0.5*0.5m排水沟,每隔30m设一集水井,直径为1.50m,比排水边沟深0.8m。
自然降水及地下水均通过抽水设备将水排放至西侧尾水渠。
1、安全围护基坑四周做1.2m高的临时围栏,并用密目网封闭,1m以内不得堆土堆料,夜间设红色警示标志。
2、放坡系数的确定根据地质勘探报告及现场实际情况,本工程地下水位较高,地下水丰富,结合设计要求,放坡系数确定为0.67(即坡比为1:0.67)。
3、槽底宽度根据施工要求确定,包括结构宽度、两侧排水边沟及两侧工作宽度,并考虑基坑支护宽度,详见下图:〖三〗土方开挖施工方案(一)准备工作1、清除或搬迁、改线、加固挖方区域内所有障碍物,如地上照明、通讯线路,电杆、树木及地下给排水、煤气、供热管道,电缆、沟渠等。
2、制定好现场场地平整、基坑开挖施工方案,绘制施工总平面布置图和基坑士方开挖图,确定开挖路线,基底标高、边坡坡度、排水沟、集水井位置及土方堆放地点。
3、完成测量控制网的设置,包括控制基线、轴线和水准基点。
场地平整进行方格网桩的布置和标高测设,计算挖填土方量,对建筑物做好定位轴线的控制测量和校核;进行土方工程的测量定位放线,并经检查复核无误后,作为施工控制的依据。
4、在施工区域内做好临时性排水设施,场地向排水沟方向做成不小0.2%的坡度,使场地不积水,必要时设置截水沟、排洪沟。
5、完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。
(二)开挖路线本工程采用2台挖掘机同时从北侧向南侧分步(层)和接力开挖法。
(三)开挖方案1、本工程采用分步(层)和接力开挖法,为配合基坑围护施工,分二步挖土。
第一阶开挖深度为3.00m,第二阶开挖深度为3.50m。
采用接力开挖法,分二步开挖,1台反铲机由地面挖至-3.0m,直接装汽车运走;另一台反铲机由-3.0m挖至-6.50m,实际挖土3.50m,将土挖甩至上边挖土机工作面内,装汽车运走。
2、挖土过程中测量工配合测定标高,当挖土快接近槽底时,用水准仪在槽底测设3×3m的放格控制网,并撒上白灰点,以示标记。
3、开挖时机械挖土、人工修坡,开挖过程中,随时用标杆检查边坡坡度是否正确无误。
4、挖土之前做好坑外排水,坑内明沟集排水5、挖土至设计标高,尽快会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验槽,办理验槽手续。
(四)、进度控制根据基坑土方量及施工机械安排,本分项计划60个日历天完成。
(五)、施工机械挖掘机:2台,50L装载机:1台,自卸汽车:5辆,50KW发电机:1台,水泵:10台。
(六)、成品保护1、开挖时注意保护测量控制定位桩、轴线桩、水准基桩,防止被挖土和运土机械设备碰撞、行驶破坏。
2、基坑四周设排水沟、集水井,场地设置一定坡度,以防雨水浸泡基坑和场地。
3、夜间施工应设足够的照明,防止地基、边坡超挖。
六、安全措施1、开挖边坡土方,严禁切割坡脚,以防导致边坡失稳,不得在挖方上侧堆士。
2、机械行驶道路平整、坚实;底部应铺设路基箱垫道,防止作业时下陷;3、机械挖土分层进行,合理放坡,防止塌方、溜坡等造成机械倾翻、淹埋等事故。
4、多台挖掘机在同一作业面机械开挖,挖掘机间距应大于10m;多台挖掘机械在不同台阶同时开挖,应验算边坡稳定,上下台阶挖掘机前后应相距30m以上,挖掘机离下部边坡有一定的安全距离,以防造成翻车事故。
5、机械施工区域禁止无关人员进人场地内。
挖掘机工作回转半径内不得站人或进行其他作业。
挖掘机、装载机卸土,应待整机停稳后进行,不得将铲斗从运输汽车驾驶室顶部越过;装土时人都不得停留在装土车上。
6、挖掘机操作和汽车装土行驶要听从现场指挥;所有车辆必须严格按规定的开行路线行驶,防止撞车。
7、挖掘机行走和自卸汽车卸土时, 必须注意上空电线,不得在架空输电线路下工作;如在架空输电线一侧工作时,垂直与水平距离分别不得小于2.5m与4m(110~22OKV时) 。
8、基坑四周做1.2m高的临时围栏,并用密目网封闭,1m以内不得堆土堆料,夜间设红色警示标志。
七、基坑监测方案〖一〗、基坑周围地表水平位移与沉降监测主要监测基坑开挖引起的地表变形情况。
监测方法是在地表埋设测点,分别用高精度经纬仪和水准仪进行水平位移和下沉的量测。
根据量测结果进行回归分析,判断基坑开挖对地表变形的影响。
1、测点布设(1)在基坑外侧与基坑纵轴方向布设,每个截面布点4个,距围护结构中心分别为4m、8m、12m,24m见下图:24 12 8 4基坑开挖线水平位移、地表沉降监测点布置示意图2、测点埋设测点顶部要圆滑,沥青路面采用具有凸球面的钢制测钉。
软土地基打入土体中的测点要有足够长度(0.15~0.2m),测点与土体之间不允许松动。
3、观测方法利用高精度水准仪观测测点高程变化情况,观测按不等距几何水准测量方法进行,测前应对仪器、标尺进行检验,仪器i角应保证 i< ±5″,视线长度<50米,视线高度>0.2米, 基辅读数差<±0.5mm, 基辅高差之差<±0.7mm。
沉降点的施测:每次监测从基准点起测,高程引至工作点,采用不等距几何水准测量方法,后视照准读数两次,测点可多次测量。
4、测量频率基坑开挖前一周观测初始值,在基坑开挖期间每日监测一次,浇筑底板后两日监测一次,浇筑完侧墙后一周监测一次直至主体完工。
5、量测精度:±1mm。
6、相应对策:当地表沉降速度过大,加快监测频率,必要时,停工检查原因,采用加强支撑和加固地层的措施保证施工安全。
〖二〗基坑开挖引起的地下管线变形监测1、监测方法:施工范围内及周围地下管线较多,根据开挖方案,针对每一根管线,提出初步的保护措施,管线分布及保护方案详见管线保护方案。
本次监测主要是针对基坑周边的管线及受保护的管线,监测管线的水平位移和沉降。
2、测点布置原则:在悬吊保护的管线上及地下管线所在处覆土正上方挖孔布置测点。
3、量测频率:两天一次。
4、量测精度:±1mm。
5、长途通信光缆管道的变位:沉降或水平位移均不得超过10mm,每天发展不得超过2mm;电力管道变位:沉降或水平位移均不得超过30mm,每天发展不得超过3mm。
6、相应措施:当地下管线的位移超过警界值时,立即会同有关部门对管线采取加固措施。
〖三〗、监测数据管理1、监控测量资料主要包括监测方案、监测数据、监测日记、监测报告、监测会议纪要等。
坚持长期、连续、定人、定时、定仪器的收集资料,用专用表格做好记录,做到签字齐全。
每次测量后,将原始记录存入计算机监测管理系统进行统一管理,并及时以图表形式作直观的反映,对于位移、变形速度变化和加速度的变化,自动预警,提出相应的参考措施、对策。
