FJK-FS-FD型防火卷帘控制器

新型防火卷帘配套设备的功能
防火卷帘门的温度自动控制装置，是防火卷帘的配套设备，属于建筑五金技术领域。

防火卷帘在高层建筑、工业与民用建筑中大量使用，已经证明防火卷帘确实有效地阻止了火灾的漫延。

与防火卷帘配套的设备有烟感、温感报警器，联动控制器等这些设备配合卷帘门的动作都是建立在强电或弱电通畅的情况下进行的。

然而火灾一旦发生，人们首先采取的措施是切断电源，以防火灾因电气设备而漫延，此时防火卷帘就处在无电状态下，而不能驱动电气闸门控制卷帘门。

有时还会遇到停电、断电等意外情况，建筑物在此时若发生火灾，防火卷帘不能自动关闭也会造成财产损失和人员伤亡。

为克服防火卷帘的缺陷，有人利用易熔断金属来控制卷帘门自重下落，但易熔断金属是一次性的，不能重复使用，而且还会发生误动作，一次使用后，还需再重新更换熔断金属，其更换工序操作较麻烦。

新型防火卷帘目的是要彻底解决在没有电源的情况下，只要温度达到规定的范围内，防火卷帘的温度自动控制装置就可自动启动关闭机构，而且可以在灭火后再次方便地调正到自动控制状态，不需更换任何元件。

该自动关门装置要反应灵敏，动作可靠，开启力大，可重复使用。

瀚天门控有专门生产设计制作安装防火卷帘的团队，如有相关需要，欢迎来电咨询或者实地考察，我们会为您设计满意的解决方案。

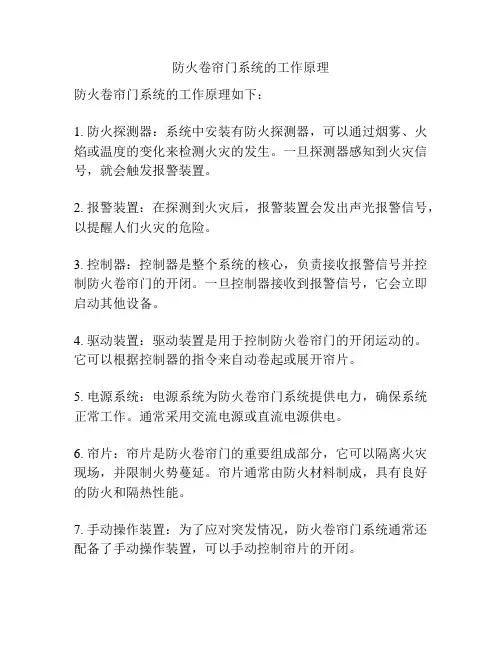

防火卷帘门系统的工作原理
防火卷帘门系统的工作原理如下：
1. 防火探测器：系统中安装有防火探测器，可以通过烟雾、火焰或温度的变化来检测火灾的发生。

一旦探测器感知到火灾信号，就会触发报警装置。

2. 报警装置：在探测到火灾后，报警装置会发出声光报警信号，以提醒人们火灾的危险。

3. 控制器：控制器是整个系统的核心，负责接收报警信号并控制防火卷帘门的开闭。

一旦控制器接收到报警信号，它会立即启动其他设备。

4. 驱动装置：驱动装置是用于控制防火卷帘门的开闭运动的。

它可以根据控制器的指令来自动卷起或展开帘片。

5. 电源系统：电源系统为防火卷帘门系统提供电力，确保系统正常工作。

通常采用交流电源或直流电源供电。

6. 帘片：帘片是防火卷帘门的重要组成部分，它可以隔离火灾现场，并限制火势蔓延。

帘片通常由防火材料制成，具有良好的防火和隔热性能。

7. 手动操作装置：为了应对突发情况，防火卷帘门系统通常还配备了手动操作装置，可以手动控制帘片的开闭。

总的来说，防火卷帘门系统通过探测火灾信号，触发报警装置，并通过控制器控制驱动装置，实现防火卷帘门的自动开闭，以隔离火灾并防止火势蔓延。

这样可以最大程度地保护人员财产的安全。

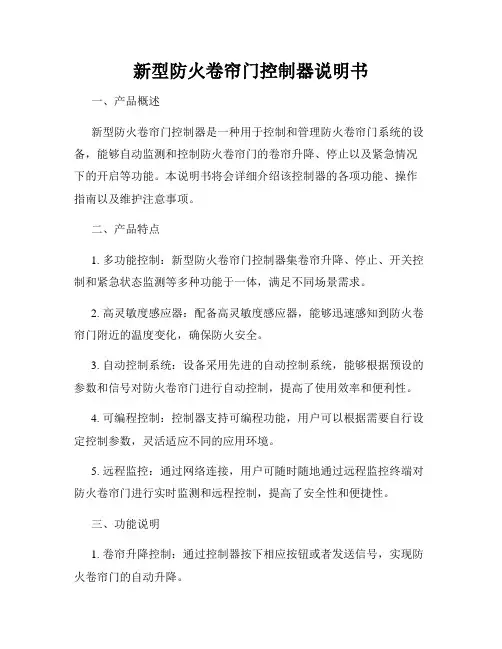

新型防火卷帘门控制器说明书一、产品概述新型防火卷帘门控制器是一种用于控制和管理防火卷帘门系统的设备，能够自动监测和控制防火卷帘门的卷帘升降、停止以及紧急情况下的开启等功能。

本说明书将会详细介绍该控制器的各项功能、操作指南以及维护注意事项。

二、产品特点1. 多功能控制：新型防火卷帘门控制器集卷帘升降、停止、开关控制和紧急状态监测等多种功能于一体，满足不同场景需求。

2. 高灵敏度感应器：配备高灵敏度感应器，能够迅速感知到防火卷帘门附近的温度变化，确保防火安全。

3. 自动控制系统：设备采用先进的自动控制系统，能够根据预设的参数和信号对防火卷帘门进行自动控制，提高了使用效率和便利性。

4. 可编程控制：控制器支持可编程功能，用户可以根据需要自行设定控制参数，灵活适应不同的应用环境。

5. 远程监控：通过网络连接，用户可随时随地通过远程监控终端对防火卷帘门进行实时监测和远程控制，提高了安全性和便捷性。

三、功能说明1. 卷帘升降控制：通过控制器按下相应按钮或者发送信号，实现防火卷帘门的自动升降。

2. 停止控制：用户可以通过控制器的停止按钮或者相关信号中断防火卷帘门的升降运动。

3. 紧急开启：在特殊情况下，如火灾发生时，用户可以通过手动按钮或者紧急信号使防火卷帘门立即开启。

4. 温度监测：配备高灵敏度感应器，实时监测周围环境温度，并根据设定的参数进行报警或触发其他操作。

5. 远程监控和控制：通过网络连接，用户可以在远程监控终端上实时查看防火卷帘门的状态，并进行远程控制，实现远程管理。

四、使用指南1. 控制器面板结构：控制器面板包括主控开关、卷帘升降按钮、停止按钮、紧急开启按钮以及LED指示灯等部分。

2. 启动操作：首先，确保控制器连接正常，然后打开主控开关，此时LED指示灯亮起。

接下来，按下升降按钮，防火卷帘门会自动开始升降运动。

3. 停止操作：在防火卷帘门升降过程中，按下停止按钮，防火卷帘门会停止运动。

4. 紧急开启操作：在紧急情况下，按下紧急开启按钮，防火卷帘门会立即开启，确保人员的安全。

防火卷帘控制器本公司生产的FJK-3 型防火卷帘控制器，是采用先进的检测控制方法和集成电路，优质元器件制造的高科技产品。

控制器可单独使用，也可与消防中心联动。

具有按钮手动控制，烟感、温感自动控制，消控信号联动控制，多点监控反馈，具有缺相和相序检测自动保护功能。

本控制箱功能齐全，安装简易，性能可靠，是防火卷帘门控制的理想配套产品。

一、主要功能1、系统取消工作零线，采用三相三线制，系统用隔离控制变压器与电网分离。

信号采用二线制。

2、缺相、相序检测及自动保护，并带有切除保护的短接片。

3、手动控制卷帘门上行、下行、停止在任意位置。

4、功能开关SW 置上位：a. 接受感烟信号（无源接点或24VDC 消控电平）后，自动完成一步降—中停延时—二步降。

b. 接受感温信号（无源接点或24VDC 消控电平）后，自动完成一步降。

5、功能开关SW 置下位：a. 接受感烟信号（无源接点或24VDC 消控电平）后，自动完成一步降—中停，接受感温信号（无源接点或24VDC 消控电平）后完成二步降。

b. 若先接受感温信号（无源接点或24VDC 消控电平），则卷突帘门一步降到底。

6、反馈信号（提供无源接点）包括火警，中位、门关、门开，且与系统隔离。

7、感烟、感温24VDC 消控信号与系统隔离。

8、逃生手动优先a. 火警出现后，按停止按钮，卷门可在任意位置停留，无自锁。

b. SW 置上位时：按上升按钮，卷帘门上升到顶端后下降至中位，中停延时后下降到底，可重复动作。

接三相电源 接热保护 接三相电机感温信号先出现，按上升按钮，卷帘门上升到顶端后一步降 到底，可重复动作。

c. SW 置下位时： 在有感温信号的情况下，按上升按钮，卷帘门上升到顶端后 一步下降到底，可重复动作。

二、主要性能与技术参数1、三相三线制， AC380V ，50Hz ，无工作零线。

消控信号为二线制。

2、控制对象为交流 380V 电动卷门机，功率≤ 5.5KW 。

3、一次下降时间可调范围为5~60s ，中位停留时间可调范围为6~240s 。

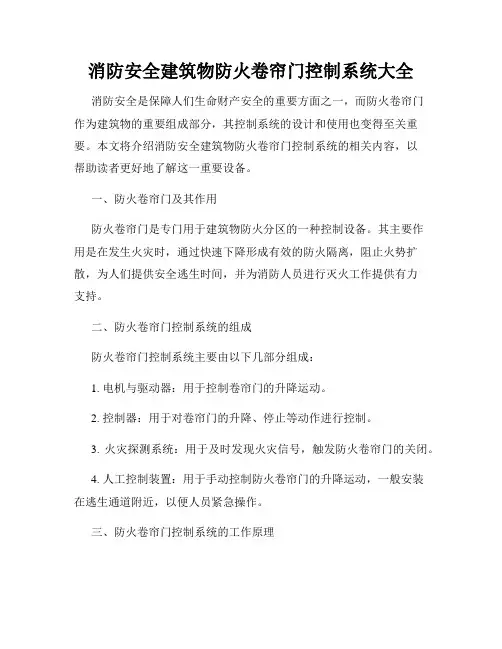

消防安全建筑物防火卷帘门控制系统大全消防安全是保障人们生命财产安全的重要方面之一，而防火卷帘门作为建筑物的重要组成部分，其控制系统的设计和使用也变得至关重要。

本文将介绍消防安全建筑物防火卷帘门控制系统的相关内容，以帮助读者更好地了解这一重要设备。

一、防火卷帘门及其作用防火卷帘门是专门用于建筑物防火分区的一种控制设备。

其主要作用是在发生火灾时，通过快速下降形成有效的防火隔离，阻止火势扩散，为人们提供安全逃生时间，并为消防人员进行灭火工作提供有力支持。

二、防火卷帘门控制系统的组成防火卷帘门控制系统主要由以下几部分组成：1. 电机与驱动器：用于控制卷帘门的升降运动。

2. 控制器：用于对卷帘门的升降、停止等动作进行控制。

3. 火灾探测系统：用于及时发现火灾信号，触发防火卷帘门的关闭。

4. 人工控制装置：用于手动控制防火卷帘门的升降运动，一般安装在逃生通道附近，以便人员紧急操作。

三、防火卷帘门控制系统的工作原理防火卷帘门控制系统在平时处于待机状态，当火灾发生或火灾警报触发时，系统会自动工作。

其工作原理如下：1. 火灾探测系统检测到火灾信号后，通过控制器发出信号。

2. 控制器接收到信号后，自动控制电机与驱动器，使卷帘门迅速下降。

3. 在卷帘门完全关闭后，控制器发出停止信号，同时关闭电机。

4. 火势得到控制后，控制器可以手动或自动将卷帘门恢复至初始位置。

四、防火卷帘门控制系统的应用场景防火卷帘门控制系统广泛应用于以下场所：1. 商业建筑物：如购物中心、酒店、写字楼等。

2. 公共机构：如学校、医院、体育馆等。

3. 工业厂房：如工厂、仓库、停车场等。

4. 住宅区：如高层公寓楼、别墅等。

五、防火卷帘门控制系统的注意事项在设计和使用防火卷帘门控制系统时，需要注意以下几点：1. 选择符合国家标准的防火卷帘门及相关设备，确保其质量和性能达到要求。

2. 保证火灾探测系统的可靠性和准确性，提前进行系统检测和维护。

3. 定期对防火卷帘门及其控制系统进行检查和维护，确保其处于良好的工作状态。

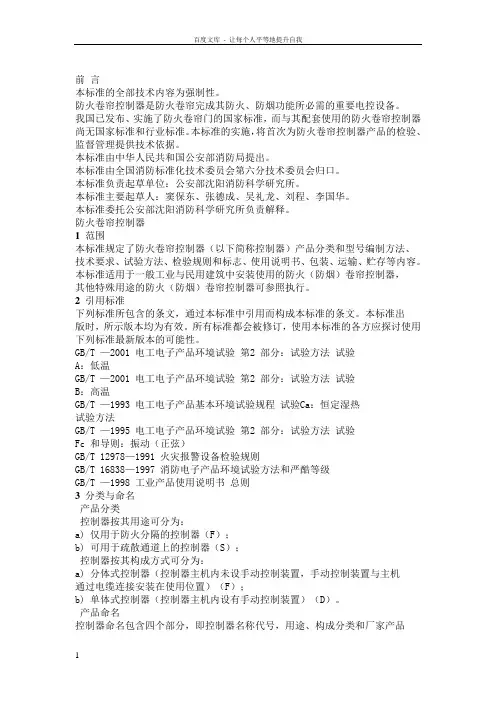

前言本标准的全部技术内容为强制性。

防火卷帘控制器是防火卷帘完成其防火、防烟功能所必需的重要电控设备。

我国已发布、实施了防火卷帘门的国家标准，而与其配套使用的防火卷帘控制器尚无国家标准和行业标准。

本标准的实施，将首次为防火卷帘控制器产品的检验、监督管理提供技术依据。

本标准由中华人民共和国公安部消防局提出。

本标准由全国消防标准化技术委员会第六分技术委员会归口。

本标准负责起草单位：公安部沈阳消防科学研究所。

本标准主要起草人：窦保东、张德成、吴礼龙、刘程、李国华。

本标准委托公安部沈阳消防科学研究所负责解释。

防火卷帘控制器1 范围本标准规定了防火卷帘控制器（以下简称控制器）产品分类和型号编制方法、技术要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存等内容。

本标准适用于一般工业与民用建筑中安装使用的防火（防烟）卷帘控制器，其他特殊用途的防火（防烟）卷帘控制器可参照执行。

2 引用标准下列标准所包含的条文，通过本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T —2001 电工电子产品环境试验第2 部分：试验方法试验A：低温GB/T —2001 电工电子产品环境试验第2 部分：试验方法试验B：高温GB/T —1993 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T —1995 电工电子产品环境试验第2 部分：试验方法试验Fc 和导则：振动（正弦）GB/T 12978—1991 火灾报警设备检验规则GB/T 16838—1997 消防电子产品环境试验方法和严酷等级GB/T —1998 工业产品使用说明书总则3 分类与命名产品分类控制器按其用途可分为：a) 仅用于防火分隔的控制器（F）；b) 可用于疏散通道上的控制器（S）；控制器按其构成方式可分为：a) 分体式控制器（控制器主机内未设手动控制装置，手动控制装置与主机通过电缆连接安装在使用位置）（F）；b) 单体式控制器（控制器主机内设有手动控制装置）（D）。

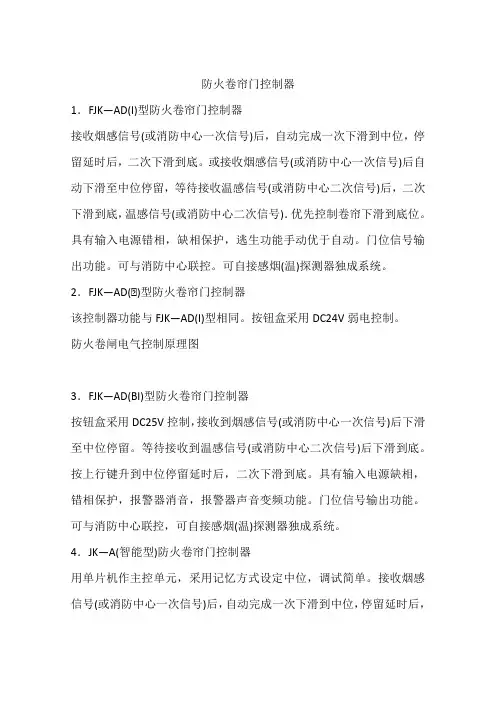

防火卷帘门控制器1．FJK—AD(I)型防火卷帘门控制器接收烟感信号(或消防中心一次信号)后，自动完成一次下滑到中位，停留延时后，二次下滑到底。

或接收烟感信号(或消防中心一次信号)后自动下滑至中位停留，等待接收温感信号(或消防中心二次信号)后，二次下滑到底，温感信号(或消防中心二次信号)．优先控制卷帘下滑到底位。

具有输入电源错相，缺相保护，逃生功能手动优于自动。

门位信号输出功能。

可与消防中心联控。

可自接感烟(温)探测器独成系统。

2．FJK—AD(Ⅱ)型防火卷帘门控制器该控制器功能与FJK—AD(I)型相同。

按钮盒采用DC24V弱电控制。

防火卷闸电气控制原理图3．FJK—AD(BI)型防火卷帘门控制器按钮盒采用DC25V控制，接收到烟感信号(或消防中心一次信号)后下滑至中位停留。

等待接收到温感信号(或消防中心二次信号)后下滑到底。

按上行键升到中位停留延时后，二次下滑到底。

具有输入电源缺相，错相保护，报警器消音，报警器声音变频功能。

门位信号输出功能。

可与消防中心联控，可自接感烟(温)探测器独成系统。

4．JK—A(智能型)防火卷帘门控制器用单片机作主控单元，采用记忆方式设定中位，调试简单。

接收烟感信号(或消防中心一次信号)后，自动完成一次下滑到中位，停留延时后，二次下滑到底。

或接收类感信号(或消防中心一次信号)后，自动下滑至中位停留，等待接收温感信号(或消防中心二次信号)后，二次下滑到底。

二次下降过程中或下降到底后，按任意键，卷帘自动返回中位，停留延时后下行到底。

具有输入电源缺相、错相保护，按钮盒采用电子锁控制。

门位信号输出功能。

可与消防中心联控，可自接感烟(温)探测器独成系统。

防火卷帘现场电气布线图说明：1．虚框内为电控箱装置。

2．用户可通过限位信号、受动控制信号、烟温感信号、消防中心信号对防火卷帘进行控制，并自动反馈门位信号、报警信号至消防报警系统。

3．若用户对电控系统有其它要求，请订货时以图纸或书面形式注名具体要求。

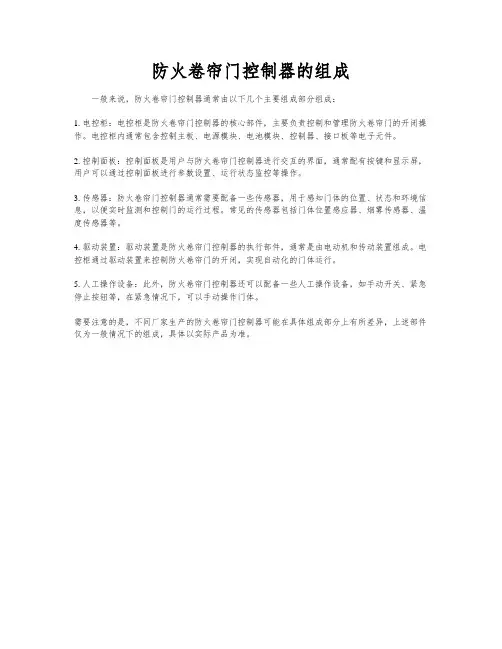

防火卷帘门控制器的组成
一般来说，防火卷帘门控制器通常由以下几个主要组成部分组成：
1. 电控柜：电控柜是防火卷帘门控制器的核心部件，主要负责控制和管理防火卷帘门的开闭操作。

电控柜内通常包含控制主板、电源模块、电池模块、控制器、接口板等电子元件。

2. 控制面板：控制面板是用户与防火卷帘门控制器进行交互的界面，通常配有按键和显示屏，用户可以通过控制面板进行参数设置、运行状态监控等操作。

3. 传感器：防火卷帘门控制器通常需要配备一些传感器，用于感知门体的位置、状态和环境信息，以便实时监测和控制门的运行过程。

常见的传感器包括门体位置感应器、烟雾传感器、温度传感器等。

4. 驱动装置：驱动装置是防火卷帘门控制器的执行部件，通常是由电动机和传动装置组成。

电控柜通过驱动装置来控制防火卷帘门的开闭，实现自动化的门体运行。

5. 人工操作设备：此外，防火卷帘门控制器还可以配备一些人工操作设备，如手动开关、紧急停止按钮等，在紧急情况下，可以手动操作门体。

需要注意的是，不同厂家生产的防火卷帘门控制器可能在具体组成部分上有所差异，上述部件仅为一般情况下的组成，具体以实际产品为准。

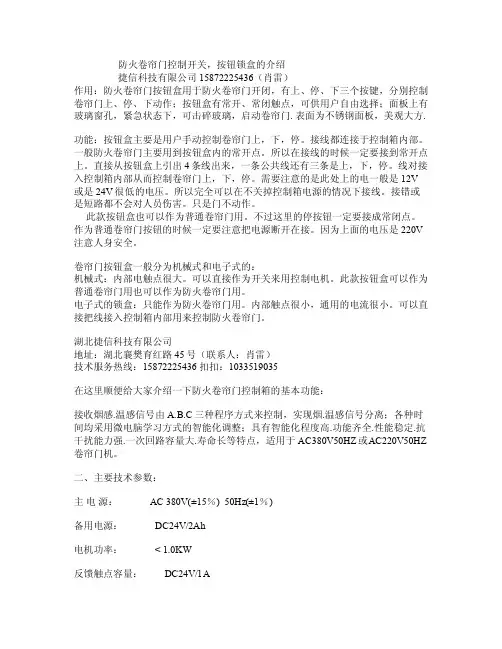

‎‎‎防火‎卷帘门控制‎开关，按钮‎锁盒的介绍‎‎‎‎捷‎信科技有限‎公司158‎72225‎436（肖‎雷）作用‎：防火卷帘‎门按钮盒用‎于防火卷帘‎门开闭，有‎上、停、下‎三个按键，‎分别控制卷‎帘门上、停‎、下动作；‎按钮盒有常‎开、常闭触‎点，可供用‎户自由选择‎；面板上有‎玻璃窗孔，‎紧急状态下‎，可击碎玻‎璃，启动卷‎帘门. 表‎面为不锈钢‎面板，美观‎大方.‎功能：按钮‎盒主要是用‎户手动控制‎卷帘门上，‎下，停。

接‎线都连接于‎控制箱内部‎。

一般防火‎卷帘门主要‎用到按钮盒‎内的常开点‎。

所以在接‎线的时候一‎定要接到常‎开点上。

直‎接从按钮盒‎上引出4条‎线出来，一‎条公共线还‎有三条是上‎，下，停。

‎线对接入控‎制箱内部从‎而控制卷帘‎门上，下，‎停。

需要注‎意的是此处‎上的电一般‎是12V或‎是24V很‎低的电压。

‎所以完全可‎以在不关掉‎控制箱电源‎的情况下接‎线。

接错或‎是短路都不‎会对人员伤‎害。

只是门‎不动作。

‎‎此款按钮盒‎也可以作为‎普通卷帘门‎用。

不过这‎里的停按钮‎一定要接成‎常闭点。

作‎为普通卷帘‎门按钮的时‎候一定要注‎意把电源断‎开在接。

因‎为上面的电‎压是220‎V 注意人身‎安全。

‎卷帘门按钮‎盒一般分为‎机械式和电‎子式的：‎机械式：内‎部电触点很‎大。

可以直‎接作为开关‎来用控制电‎机。

此款按‎钮盒可以作‎为普通卷帘‎门用也可以‎作为防火卷‎帘门用。

‎电子式的锁‎盒：只能作‎为防火卷帘‎门用。

内部‎触点很小，‎通用的电流‎很小。

可以‎直接把线接‎入控制箱内‎部用来控制‎防火卷帘门‎。

湖北‎捷信科技有‎限公司地‎址：湖北襄‎樊育红路4‎5号（联系‎人：肖雷）‎技术服务‎热线：15‎87222‎5436 ‎扣扣：10‎33519‎035‎在这里顺便‎给大家介绍‎一下防火卷‎帘门控制箱‎的基本功能‎：接收‎烟感.温感‎信号由A.‎B.C三种‎程序方式来‎控制，实现‎烟.温感信‎号分离；各‎种时间均采‎用微电脑学‎习方式的智‎能化调整；‎具有智能化‎程度高.功‎能齐全.性‎能稳定.抗‎干扰能力强‎.一次回路‎容量大.寿‎命长等特点‎，适用于A‎C380V‎50HZ或‎A C220‎V50HZ‎卷帘门机。

FJK-S(F)F-5K 防火卷帘控制器1F1-5K（换向型）简易调试说明5一、接线示意图外接三相火线外接零线外接电机线插头S 1S 2S 3S 4S 1一步或二步降S4左装、右装换向S 2调试开关S 3点动或连动上升停止下降1234567891011121314一二三四五六W K24VY KG N DL KL E DU PS T O PD NC O M SU P -LC O M -LD N -LC O M -ZU P -ZM D -Z D N -Z温烟解火上停下公上公下反上中下锁警升止降共升共降馈限限限正灯按按按端限端限公反反反感感极钮钮钮位位共馈馈馈1、烟、温感用开关信号，接在YK、24V 和WK、24V 端子。

（接左边1，2或者接2,3）2、烟、温感用24V 信号，则正极接YK 或WK,负极接GND 端子。

（接左边1,4或者接3,4）3、上图为电子按钮盒接法，若接普通按钮，则解锁和火警灯不接，。

（左边5,6不接）二、调试方法1、接通电源，若三相和零线都正常，则绿灯长亮。

若有缺相，则黄灯闪烁并有故障报警音。

2、调上、下限位：通过调整限位器上的齿轮调节上下限位。

3、调中停延时：将卷门停在中位，S2向上拨，红灯亮，按停止键，红灯闪烁（一秒一闪），延时时间到再按一次停止键，门自动开始运行，最后停在上限位。

4、退出调试：S2向下拨，红灯灭，调试全部完成。

●调火灾控制程序：S1是选择开关，向上拨是温感一步降到底，烟感降一半，向下拨是烟、温感二步延时降到底）。

●按钮点动、连动选择：S3是选择开关，向下拨是连动，向上拨是点动。

●卷门机左装、右装选择：S4是选择开关，向下拨是右装，向上拨是左装。

三、主要功能：1、卷帘正常升降功能。

2火警一步降、二步降功能。

3、火灾逃生功能。

4、自动换相、缺相保护功能。

5、信号反馈功能。

四、主要技术参数工作电源：三相四线380V 50Hz2、电机功率：＜550W零线火线火线火线相线相线相线限位器插头蓝（）黄绿红黑。

防火卷帘安装验收规范电气系统与控制装置要求防火卷帘是一种重要的被动防火隔离设备，广泛应用于建筑物或场所的防火分区。

为了确保防火卷帘的正常运行和安全性能，对其电气系统与控制装置的安装与验收规范非常重要。

本文将详细介绍防火卷帘电气系统与控制装置的要求，以确保其达到相关标准和要求。

一、电气系统要求1. 电源供应：防火卷帘的电源供应应稳定可靠，采用专线独立供电，与其他电气设备隔离。

电源线路需按照国家电气规范进行敷设，避免与其他设备共用电源或穿越不同区域。

2. 电缆绝缘：电缆绝缘应符合规范要求，保证在长期使用过程中不会因绝缘老化而出现安全隐患。

同时，电缆敷设路径应避免与其他设备搭接，避免电缆磨损、挤压等情况。

3. 接地保护：防火卷帘的电气系统应有良好的接地保护，以确保电流能够有效地通过接地线路排除。

接地电阻应符合国家电气规范的要求，以确保触发保护装置在故障时能够迅速切断电源。

4. 温升保护：为防止电器元件长时间运行过热，防火卷帘电气系统应配备温升保护装置，并按照规范设置合理的温度保护阈值，以实现温度过高时的自动断电保护。

二、控制装置要求1. 控制方式：防火卷帘的控制装置应提供手动和自动控制两种方式。

手动控制用于紧急情况下的手动关闭或开启，自动控制用于正常情况下的自动运行。

2. 自动控制系统：防火卷帘的自动控制系统应具备以下功能：- 火灾探测：能够感知火灾或烟雾等异常情况，并能及时触发防火卷帘的关闭。

- 紧急停机：在紧急情况下，应设有紧急停机按钮或开关，以便迅速切断电源。

- 电气互锁：通过电气互锁装置，确保防火卷帘在关闭状态时，其他相关设备无法启动或运行。

- 故障报警：能够及时发现电气故障或设备损坏，并通过声音或光信号报警，以便迅速处理。

3. 控制盘及显示：控制盘上应设置清晰明了的控制按钮和指示灯，操作人员可以直观地了解控制状态和故障情况。

4. 保护功能：控制装置应具备防止短路、过载等故障的保护功能，保证防火卷帘及其电气系统的安全可靠运行。

防火卷帘门控制器接线图
防火卷帘门是用于防火分区的，一般构成包括帘片、轨道、卷轴、电机、控制器，防火卷帘门可以自动升降，都配有应急电源，断电后会自动降到底。

防火卷帘门需要与消防主机连接，可在消防主机上操作防火卷帘门下降和反馈卷帘门的动作信息。

其工作原理是由于安装了烟感和温感探测器，烟感探测器感应后会自动下降一半，阻挡烟雾蔓延，温感探测器感应后或自动全降，防止火势蔓延。

防火卷帘门的控制器相当于人类的大脑，是控制其操作的设备，可与火灾自动报警控制进行联动，完成全降和半降的动作，具体防火卷帘门控制器接线方法如下。

如防火卷帘门控制器接线图所示：
1、U、V、W为电机线，提供电压给电机使用。

2、W是温感接入线，Y是烟感接入线，烟温感端子需连接公共端才能使用。

3、XJ是下降端子、SJ是上升端子、TJ是停止端子，这几个端子主要连接手动控制按钮盒使用。

4、K为上位反馈、G为下位反馈，这两个端子主要连接消防控制模块，用于反馈防火卷帘门的上升和下降信息。

fjk-sf-yh100防火卷帘控制器说明书
一、主要技术参数：
1.工作电源：主电源AC380V ±1015%50Hz±1%
备用电源:DC24V/1.2Ah
2.允许外接电机功率<2KW
3.门位反馈触点容量：DC24V/500mA
4.工作环境：温度-10℃~+55℃
相对湿度：≤95%
大气压力：85-106Kpa
5.外形尺寸：长x宽x高360mm×240mm×70mm
二、主要功能
主备电自动切换功能
正常情况下控制器由主电源供电工作，当主电源切断时，自动转换到备电工作；当主电恢复时，自动转换回主电工作，并对备电充电。

速放功能
当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至中位时停止，延时"中位延时时间"后自动下降至底；如果在速放过程中按任一键，卷帘立即停止，延时“中位延时时间”后再下降至底。

具有两种自动控制方式
1.烟、温感两步降:(SW1置于ON位)：烟感动作后(或半降信号)，卷帘下降至中停位置，等温感动作后(或全降信号)，再下降至下限位置。

2.烟感延时两步降:(SW1置于OFF位):烟感动作后(或半降信号)，卷帘下降至中停位置，延时后，下降至下限位置。

具有故障检测功能
1.三相电源/主电故障；
2.备用电源断线或欠压
3.限位器故障、超限位故障(需电机配合)；
4.电机电磁铁与控制器连接断线或短路。

5.探测器与控制器连接断线。
