防火卷帘智能控制器说明书

电动卷帘门控制器使用说明书电动卷帘门控制器使用说明书1.功能概述1.1 控制器概述电动卷帘门控制器是一种用于控制电动卷帘门开关的设备。

它具有多种功能，包括门的开关控制、遥控操作、安全保护等。

1.2 主要特点●带有远程遥控功能，可以通过无线遥控器远程控制门的开关。

●支持多种安全保护功能，包括过载保护、防夹保护等，确保使用时的安全性。

●支持手动操作功能，可以在停电情况下手动打开或关闭门。

2.安装与接线2.1 安装①墙面安装控制器应安装在离电动卷帘门较近的位置的墙面上。

安装时，应确保控制器能够方便地接通电源，且距离地面不低于1.8米。

②电源接线将控制器的电源线接入电源插座，并确保电源线连接牢固。

接线时，应按照国家电气安装标准进行接线，确保电线的安全性。

2.2 接线①门开关接线将控制器的门开关线连接到电动卷帘门的开关接口上。

接线时，应确保接线牢固，防止接触不良或接线松动。

②安全保护接线将控制器的安全保护线连接到相应的安全保护设备上，如安全感应器、防夹传感器等。

3.使用方法3.1 开关门操作①使用遥控器开关门按下遥控器上的开门按钮，电动卷帘门将自动打开。

再次按下遥控器上的关门按钮，电动卷帘门将自动关闭。

②使用手动按钮开关门当遥控器无法正常使用时，可以使用手动按钮开关门。

按下手动按钮，电动卷帘门将自动打开或关闭。

3.2 远程遥控操作使用遥控器可以进行远程控制操作，包括开关门、停止等功能。

按下遥控器上的相应按钮，电动卷帘门将执行相应操作。

3.3 安全保护功能控制器具有多种安全保护功能，包括过载保护、防夹保护等。

在使用过程中，如果发生异常情况，控制器将停止门的运行，以保证使用者的安全。

4.附件本文档涉及的附件有：●电动卷帘门控制器本体●遥控器●用户手册5.法律名词及注释●电动卷帘门：一种使用电动驱动装置控制门的开启和关闭的门类。

●远程遥控功能：通过无线遥控器远程控制门的开关操作的功能。

●过载保护：一种功能，当电动卷帘门承受过大的负荷时，控制器会自动停止门的运行，以防止设备损坏。

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。

2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。

3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。

4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。

注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。

二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。

2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。

3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。

4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。

三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。

2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。

3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。

4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。

也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。

2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

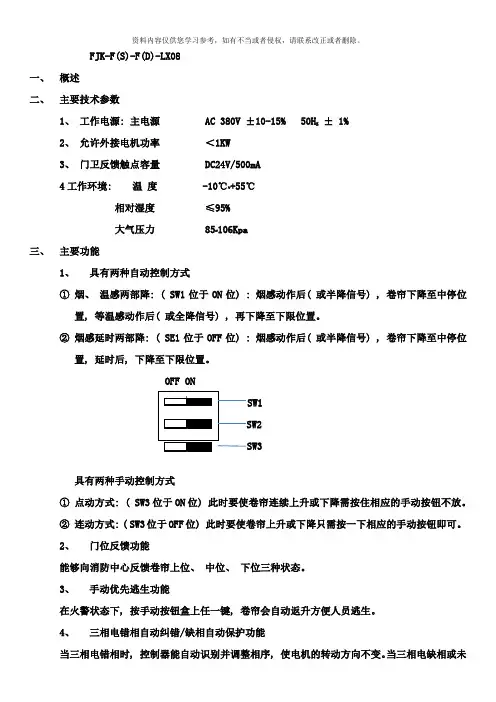

FJK-F(S)-F(D)-LX08一、概述二、主要技术参数1、工作电源: 主电源 AC 380V ±10-15% 50H± 1%Z2、允许外接电机功率＜1KW3、门卫反馈触点容量 DC24V/500mA+55℃4工作环境: 温度 -10℃~相对湿度≤95%大气压力 85106Kpa~三、主要功能1、具有两种自动控制方式①烟、温感两部降: ( SW1位于ON位) : 烟感动作后( 或半降信号) , 卷帘下降至中停位置, 等温感动作后( 或全降信号) , 再下降至下限位置。

②烟感延时两部降: ( SE1位于OFF位) : 烟感动作后( 或半降信号) , 卷帘下降至中停位置, 延时后, 下降至下限位置。

OFF ON具有两种手动控制方式①点动方式: ( SW3位于ON位) 此时要使卷帘连续上升或下降需按住相应的手动按钮不放。

②连动方式: ( SW3位于OFF位) 此时要使卷帘上升或下降只需按一下相应的手动按钮即可。

2、门位反馈功能能够向消防中心反馈卷帘上位、中位、下位三种状态。

3、手动优先逃生功能在火警状态下, 按手动按钮盒上任一键, 卷帘会自动返升方便人员逃生。

4、三相电错相自动纠错/缺相自动保护功能当三相电错相时, 控制器能自动识别并调整相序, 使电机的转动方向不变。

当三相电缺相或未接零线时, 控制器能自动保护电机, 同时控制器的正常灯闪亮、蜂鸣器发出断续声。

四、控制器连接示意图按照控制器连接示意图, 将以下几部分线路正确连至控制器内相应的接线端子上。

1、三相交流电源2、三相电机及上/下限位开关3、门卫状态反馈4、烟、温感探测器( 或半降、全降联动信号)5、手动控制按钮盒注意事项1、三相电源输入的火线、零线不要接反。

2、电机电源的火线、零线不要接反。

3、本控制器连接的消防联动信号一般为无源常开信号, 如需接有源联动信号, 则有源信号的”+”端连接控制器的”7”( 半降) 或”9”( 全降) 号端子, ”-”端连接控制器”10”号, 注意”+””-”端不要接反。

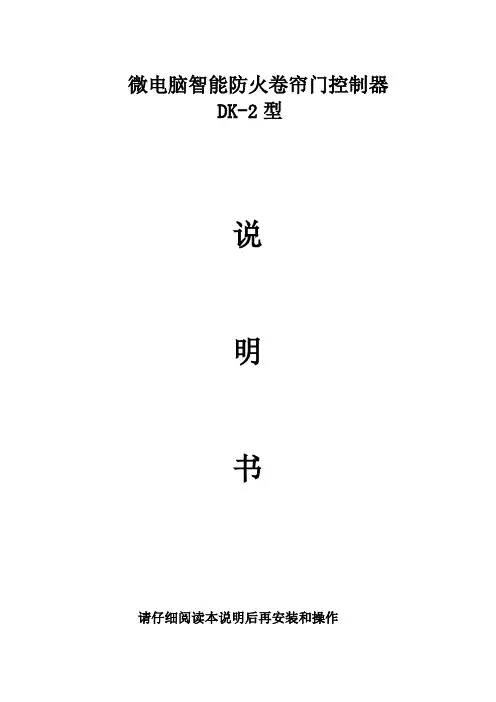

微电脑智能防火卷帘门控制器DK-2型说明书请仔细阅读本说明后再安装和操作一、主要功能：（一）、具有手动控制功能：本控制器在正常工作时，可以用手动按钮来控制卷帘门机上行、下行、停止功能的操作。

（二）、本控制器具有“A”“B”“C”三种控制程序：〔A〕：将电路控制主板上的功能开关拨到“A”程序状态时，执行“A”程序控制，即检测到烟雾信号，控制器立即发出声光报警，同时命令卷帘门下滑到中停位置，等待温度信号，当检测到温度信号后，再命令卷帘门下滑归底。

若检测不到温度信号，卷帘门始终停在中停位置。

〔B〕：当开关拨到“B”程序状态时，控制器执行“B”程序控制，即无论检测到“烟雾”“温度”信号均可命令卷帘门一次下滑，中停延时，然后二次下滑归底。

〔C〕：当开关拨到“C”程序状态时，控制器执行“C”程序控制，即无论检测到“烟雾”“温度”信号均可命令卷帘门一次下滑归底。

（三）、具有程序自动检测、保护功能：本控制器能自动检测外接电源相序的变化。

当外接交流电源相序发生变化时，控制器功能自动锁定，并发出“救护”报警声、正常指示灯闪烁。

（四）、具有缺相、保护功能：一旦动力电源缺相，立即发出声、光报警，控制器功能自动锁定。

（五）、A、B、C、程序具有手动急停功能：当发生火灾，门正下滑时，这时按动按钮任意键（上行、停、下行），门即停止，并进入中停延时状态，最后下滑归底，此功能可反复操作。

（六）、A、B、C、程序下滑归底后均具有手动逃生功能：当发生火灾时，若卷帘门已处于关闭状态。

如果诱人阻在火灾内未能及时撤离现场，可用手任意触击按钮盒中任何一只按键（上行、停、下行）卷帘门均可上升到中停位置并自动延时下滑归底，此动作可反复进行。

（七）、本控制器对门帘中停位置、中停停留、逃生高度、逃生停留共四步时间都采用学习记忆。

操作方便，精确可靠。

（八）、接受命令：本控制器可同时接收现场烟、温指令（低电平信号）和消防指挥中心发送的火灾命令（开关触点信号或电压信号均可）。

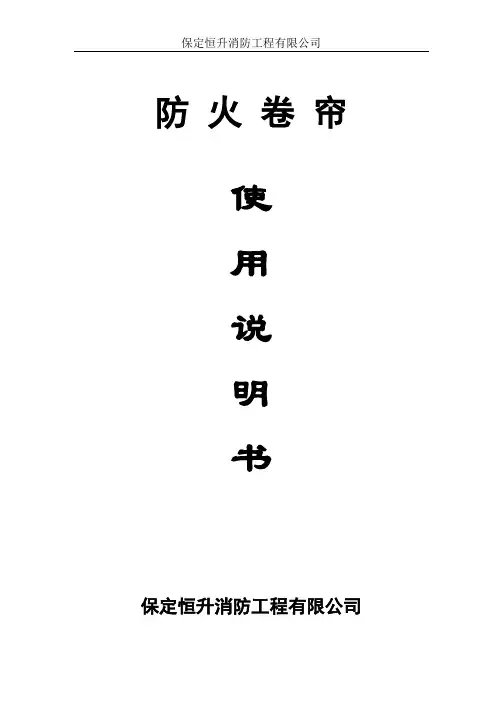

防火卷帘使用说明书保定恒升消防工程有限公司感谢您选择使用保定恒升消防工程有限公司产品！在启用产品前请您仔细阅读本使用说明书，正确的使用和维护可以让产品保持良好状态，发挥最佳效用。

一、产品介绍1、概述防火卷帘门广泛应用于商场、仓库、厂房、地下车库、饭店、大厦等工程的大空间防火隔断，能阻止火势蔓延，确保生命财产安全，是现代建筑中必不可少的配套产品，防火卷帘门根据耐火等级及材料可分为特级防火卷帘、无机纤维复合防火卷帘、钢质防火卷帘三大类型，我公司生产的防火卷帘系列产品通过国家防火建筑材料监督检验中心按照国标《GB14102-2005》检验，其耐火极限均满足国标要求，达到了同类产品的领先水平。

特级防火卷帘门是指用无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性，隔热性和防烟性能要求的卷帘。

我公司生产的特级防火卷帘，采用新型的无机防火布、抗热辐射布及装饰布组成的复合结构帘面，中间夹层为优质新型耐火材料，精心加工而成，安装完成结构为双轨双帘，可替代防火墙，无需水幕保护，大火不变型，保持高温强力等功能，其防火隔热性能达到国标要求。

无机纤维复合防火卷帘门是指用无机纤维材料做帘面，用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以防火卷门机和电脑控制箱所组成的能符合耐火完整性要求的卷帘，其制作工艺及材料与特级防火卷帘相似，同样能保持高温强力，大火不变形等功能，安装完成结构为单轨单帘，可替代钢质防火卷帘门，它具有外型平整美观、重量轻，启闭灵活，安装空间小、使用安全、可靠等特点，更适合于大跨度门洞使用。

钢质防火卷帘门是指用钢质材料做帘板，导轨、座板、门楣、箱体等，并配以防火卷门机和控制箱所组成的能符合耐火完整性要求的卷帘，我公司生产的钢质防火卷帘门是选用优质带钢，采用最先进的双层帘片挤压成复合结构，中间填充优质耐火材料，采用流水线生产技术加工而成。

具有外型平整、美观、结构紧凑，启闭灵活，使用安全可靠等特点。

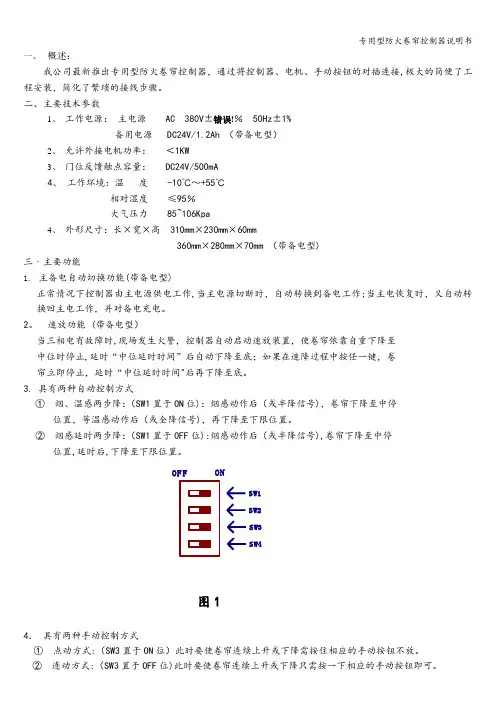

一、概述：我公司最新推出专用型防火卷帘控制器，通过将控制器、电机、手动按钮的对插连接,极大的简便了工程安装，简化了繁琐的接线步骤。

二、主要技术参数1、工作电源：主电源 AC 380V±错误!％ 50Hz±1%备用电源 DC24V/1.2Ah （带备电型）2、允许外接电机功率：＜1KW3、门位反馈触点容量： DC24V/500mA4、工作环境：温度 -10℃～+55℃相对湿度≤95％大气压力 85~106Kpa4、外形尺寸：长×宽×高 310mm×230mm×60mm360mm×280mm×70mm （带备电型)三﹑主要功能1.主备电自动切换功能(带备电型)正常情况下控制器由主电源供电工作,当主电源切断时，自动转换到备电工作;当主电恢复时，又自动转换回主电工作，并对备电充电。

2。

速放功能 (带备电型）当三相电有故障时,现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至中位时停止,延时“中位延时时间”后自动下降至底；如果在速降过程中按任一键，卷帘立即停止，延时“中位延时时间"后再下降至底。

3. 具有两种自动控制方式①烟、温感两步降：（SW1置于ON位)：烟感动作后（或半降信号)，卷帘下降至中停位置，等温感动作后（或全降信号)，再下降至下限位置。

②烟感延时两步降：（SW1置于OFF位):烟感动作后（或半降信号),卷帘下降至中停位置,延时后,下降至下限位置。

图14．具有两种手动控制方式①点动方式:（SW3置于ON位）此时要使卷帘连续上升或下降需按住相应的手动按钮不放。

②连动方式:（SW3置于OFF位)此时要使卷帘连续上升或下降只需按一下相应的手动按钮即可。

5．门位反馈功能可以向消防中心反馈卷帘上位、中位、下位三种状态。

6．手动优先逃生功能在火警状态下，按手动按钮盒上任一键，卷帘会自动返升方便人员逃生。

7。

故障反馈功能（带备电型）可以向消防中心反馈控制器的故障状态.8．三相电错相自动纠错∕缺相自动保护功能当三相电错相时，控制器能自动识别并调整相序，使电机的转动方向不变.当三相电缺相或未接零线时，控制器能自动保护电机，同时控制器的故障灯闪亮﹑蜂鸣器发出断续声。

防火卷帘控制器调试步骤1、接通电源，按手动按钮盒上的“上升”键，使卷帘运行至顶部，然后关闭电源。

将连接示意图中的SW2拨至“ON”位，打开电源。

2、按一下“下降”键，卷帘开始下行，当运行到中停位时，按一下“停止”键。

卷帘停止并记录上位将至中停位时间。

3、接上步：按一下“下降”键，使卷帘运行至底位。

4、接上步：按一下“上升”键，卷帘上行至中停位时，按一下“停止”键，卷帘停止并记录下位返升至中停位时间。

5、接上步：按一下“上升”键，使卷帘上行至定位，再按“下降”键，控制器调用速降是卷帘下降，当运行至中停位时，按一下“停止”键，卷帘停止，并记录速降从顶位至中位的时间。

6、关闭电源，将SW2拨回“OFF”位后重新打开电源，控制器进入正常运行状态。

若对调试结果不满意，可重复以上步骤重新调整。

防火卷帘控制器调试注意事项1、本控制器中停延时时间出厂时已设置位30秒，如需要更改，可在调试步骤第3步后按“上升”见，此时控制器内的蜂鸣器会发出报警声（卷帘不动），并开始计时，当到达所需时间后按“停止”见，这段时间就是新的中停延时时间。

中停延时时间调整完毕后，再继续完成后面的调试步骤。

2、调试步骤也可通过控制器内的“上升”，“停止”、“下降”三个按钮进行。

3、卷帘速降时，由于受重力影响卷帘下降的速度会越来越快，位避免这种现象，本控制器可设置速降时，下降3秒钟，停止1秒钟，并循环执行。

也可设置位速降时连续下降，具体方法是①将连接示意图中的拨码SW3拨至ON位置，按以上调试步骤结束后，控制器速降时即为连续下降。

②将拨码SW3拨至ON位置，按以上调试步骤结束后，控制器控制速降时即为位连续下降。

4、只有卷帘在顶位时才可将SW3、SW4拨至ON位置。

5、针对普通型备电控制器，设置两步降和延时两步降的方法：把拨码2拨到ON位置，重启控制器后，按停止键，听到蜂鸣器响一声，设置两步降成功，继续按停止键，听到蜂鸣器响两声，设置延时两步降成功。

新型防火卷帘门控制器说明书一、产品概述新型防火卷帘门控制器是一种用于控制和管理防火卷帘门系统的设备，能够自动监测和控制防火卷帘门的卷帘升降、停止以及紧急情况下的开启等功能。

本说明书将会详细介绍该控制器的各项功能、操作指南以及维护注意事项。

二、产品特点1. 多功能控制：新型防火卷帘门控制器集卷帘升降、停止、开关控制和紧急状态监测等多种功能于一体，满足不同场景需求。

2. 高灵敏度感应器：配备高灵敏度感应器，能够迅速感知到防火卷帘门附近的温度变化，确保防火安全。

3. 自动控制系统：设备采用先进的自动控制系统，能够根据预设的参数和信号对防火卷帘门进行自动控制，提高了使用效率和便利性。

4. 可编程控制：控制器支持可编程功能，用户可以根据需要自行设定控制参数，灵活适应不同的应用环境。

5. 远程监控：通过网络连接，用户可随时随地通过远程监控终端对防火卷帘门进行实时监测和远程控制，提高了安全性和便捷性。

三、功能说明1. 卷帘升降控制：通过控制器按下相应按钮或者发送信号，实现防火卷帘门的自动升降。

2. 停止控制：用户可以通过控制器的停止按钮或者相关信号中断防火卷帘门的升降运动。

3. 紧急开启：在特殊情况下，如火灾发生时，用户可以通过手动按钮或者紧急信号使防火卷帘门立即开启。

4. 温度监测：配备高灵敏度感应器，实时监测周围环境温度，并根据设定的参数进行报警或触发其他操作。

5. 远程监控和控制：通过网络连接，用户可以在远程监控终端上实时查看防火卷帘门的状态，并进行远程控制，实现远程管理。

四、使用指南1. 控制器面板结构：控制器面板包括主控开关、卷帘升降按钮、停止按钮、紧急开启按钮以及LED指示灯等部分。

2. 启动操作：首先，确保控制器连接正常，然后打开主控开关，此时LED指示灯亮起。

接下来，按下升降按钮，防火卷帘门会自动开始升降运动。

3. 停止操作：在防火卷帘门升降过程中，按下停止按钮，防火卷帘门会停止运动。

4. 紧急开启操作：在紧急情况下，按下紧急开启按钮，防火卷帘门会立即开启，确保人员的安全。

防火卷帘控制器FIRE RESISTANT SHUTTERS ELECTRICITYCONTROL SYSTEM使用说明书上海森宇电气有限公司SHANGHAI SENYU ELECTRIC CO., LTD.地址：上海市浦东新区机场镇森塘路28号邮编： 201202TEL：137********联系人：刘安国网址：/敬告客户欢迎使用本公司的FJK-3型防火卷帘控制器。

您在安装使用前，请详细阅读本说明书，按照说明书中的要求和操作使用本控制器，否则会影响正常使用。

若有质量问题或疑问，请与本公司联系。

本公司生产的FJK-3型防火卷帘控制器，是采用先进的检测控制方法和集成电路，优质元器件制造的高科技产品。

控制器可单独使用，也可与消防中心联动。

具有按钮手动控制，烟感、温感自动控制，消控信号联动控制，多点监控反馈，具有缺相和相序检测自动保护功能。

本控制箱功能齐全，安装简易，性能可靠，是防火卷帘门控制的理想配套产品。

一、主要功能1、系统取消工作零线，采用三相三线制，系统用隔离控制变压器与电网分离。

信号采用二线制。

2、缺相、相序检测及自动保护，并带有切除保护的短接片。

3、手动控制卷帘门上行、下行、停止在任意位置。

4、功能开关SW置上位：a.接受感烟信号（无源接点或24VDC消控电平）后，自动完成一步降—中停延时—二步降。

b.接受感温信号（无源接点或24VDC消控电平）后，自动完成一步降。

5、功能开关SW置下位：a.接受感烟信号（无源接点或24VDC消控电平）后，自动完成一步降—中停，接受感温信号（无源接点或24VDC消控电平）后完成二步降。

b.若先接受感温信号（无源接点或24VDC消控电平），则卷突帘门一步降到底。

6、反馈信号（提供无源接点）包括火警，中位、门关、门开，且与系统隔离。

7、感烟、感温24VDC消控信号与系统隔离。

8、逃生手动优先a.火警出现后，按停止按钮，卷门可在任意位置停留，无自锁。

b.SW置上位时：按上升按钮，卷帘门上升到顶端后下降至中位，中停延时后下降到底，可重复动作。
