Inverter即逆变器又叫电压升压板

如今，长虹等离子电视机是用的多了，但是故障仍然不可避免，下面为您介绍维修方法：背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。

背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。

背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。

电视的背光板有三种，分别是采用CCFL灯管即冷阴极灯管的背光板、采用EEFL 无冷阴极灯管的背光板和采用LED发光二极管的背光板。

CCFL(冷阴极荧光灯)背光源是目前液晶电视的最主要背光产品。

冷阴极荧光灯，即CCFL(Cold Cathode Fluorescent Lamp)，或称为CCFT(Cold Cathode Fluorescent Tube)。

它的工作原理是当高电压加在灯管两端后，灯管内少数电子高速撞击电极后产生二次电子发射，开始放电，管内的水银或者惰性气体受电子撞击后，激发辐射出253.7nm的紫外光，产生的紫外光激发涂在管内壁上的荧光粉而产生可见光。

LED背光板采用发光二极管作为背光光源，是未来最有希望替代传统冷阴极荧光管的技术。

发光二极管由数层很薄的搀杂半导体材料制成，一层带有过量的电子，另一层则缺乏电子而形成带正电的空穴，工作时电流通过，电子和空穴相互结合，多余的能量则以光辐射的形式被释放出来。

通过使用不同的半导体材料可以获得不同发光特性的发光二极管。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

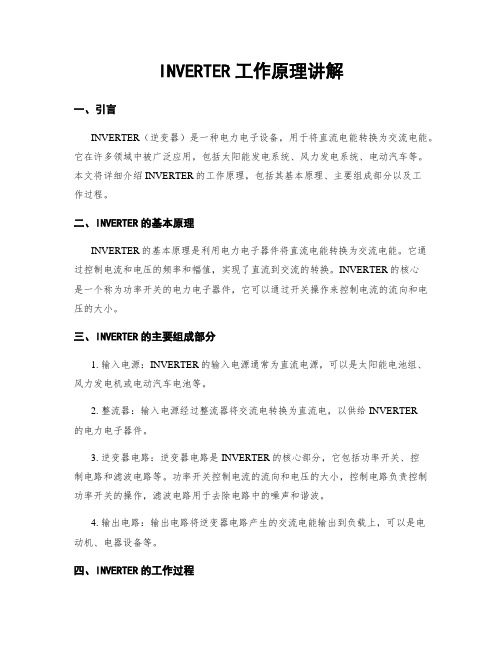

INVERTER工作原理讲解一、引言INVERTER（逆变器）是一种电力电子设备，用于将直流电能转换为交流电能。

它在许多领域中被广泛应用，包括太阳能发电系统、风力发电系统、电动汽车等。

本文将详细介绍INVERTER的工作原理，包括其基本原理、主要组成部分以及工作过程。

二、INVERTER的基本原理INVERTER的基本原理是利用电力电子器件将直流电能转换为交流电能。

它通过控制电流和电压的频率和幅值，实现了直流到交流的转换。

INVERTER的核心是一个称为功率开关的电力电子器件，它可以通过开关操作来控制电流的流向和电压的大小。

三、INVERTER的主要组成部分1. 输入电源：INVERTER的输入电源通常为直流电源，可以是太阳能电池组、风力发电机或电动汽车电池等。

2. 整流器：输入电源经过整流器将交流电转换为直流电，以供给INVERTER的电力电子器件。

3. 逆变器电路：逆变器电路是INVERTER的核心部分，它包括功率开关、控制电路和滤波电路等。

功率开关控制电流的流向和电压的大小，控制电路负责控制功率开关的操作，滤波电路用于去除电路中的噪声和谐波。

4. 输出电路：输出电路将逆变器电路产生的交流电能输出到负载上，可以是电动机、电器设备等。

四、INVERTER的工作过程1. 开关状态：在INVERTER的工作过程中，功率开关会不断地开关，从而控制电流的流向和电压的大小。

当功率开关关闭时，输入电源的直流电能通过整流器转换为交流电能，并经过滤波电路去除噪声和谐波。

当功率开关打开时，输出电路将逆变器电路产生的交流电能输出到负载上。

2. 控制策略：INVERTER的工作过程需要通过控制策略来实现。

常见的控制策略包括脉宽调制（PWM）和电压调制（VM）等。

脉宽调制通过控制开关的开关频率和占空比来控制输出电压的幅值和频率。

电压调制通过控制开关的开关时间来控制输出电压的幅值。

3. 输出波形：INVERTER的输出波形可以是正弦波、方波或脉冲波等，具体取决于控制策略和负载的要求。

INVERTER工作原理讲解一、引言INVERTER（逆变器）是一种电力电子设备，用于将直流电转换为交流电。

它在太阳能发电、风能发电、电动汽车以及家用电器等领域得到广泛应用。

本文将详细讲解INVERTER的工作原理。

二、INVERTER的基本原理INVERTER的基本原理是通过电子器件将直流电源转换为交流电源。

其主要由直流输入、中间电路和交流输出三个部分组成。

1. 直流输入INVERTER的直流输入部分通常由一个或多个电池组成。

电池是一种储存电能的设备，能够提供稳定的直流电源。

直流输入部分还包括输入保护电路，用于保护INVERTER免受过流、过压等异常情况的影响。

2. 中间电路中间电路是连接直流输入和交流输出的关键部分。

它通常由电容器和电感器组成。

电容器能够储存电荷，电感器则能够储存能量。

中间电路的作用是将直流电转换为交流电，并提供给交流输出部分。

3. 交流输出交流输出部分是INVERTER的最终输出部分，它将中间电路提供的交流电源输出到外部负载上。

交流输出部分通常由功率开关器件、滤波器和输出变压器组成。

功率开关器件（如晶体管、IGBT等）能够控制电流的通断，滤波器则用于去除输出电流中的杂散波形，输出变压器则用于调整输出电压的大小。

三、INVERTER的工作过程INVERTER的工作过程主要包括三个阶段：开关控制、中间电路储能和交流输出。

1. 开关控制在开关控制阶段，INVERTER的控制电路通过控制功率开关器件的通断，将直流输入切换为交流输出。

开关控制的频率通常在几十千赫兹至几百千赫兹之间，以确保输出的交流电具有稳定的频率。

2. 中间电路储能在开关控制阶段，当功率开关器件关闭时，电流无法流经中间电路。

此时，电容器和电感器中的电荷和能量会被储存起来。

当功率开关器件再次打开时，储存在中间电路中的电荷和能量会被释放，从而提供给交流输出部分。

3. 交流输出在交流输出阶段，中间电路提供的交流电源经过滤波器的处理，去除杂散波形后，通过输出变压器输出到外部负载上。

INVERTER工作原理讲解1. 概述INVERTER（逆变器）是一种电子设备，用于将直流电源转换为交流电源。

它在许多应用中起着重要作用，如太阳能电池板系统、电动汽车、UPS（不间断电源）等。

本文将详细介绍INVERTER的工作原理。

2. 基本原理INVERTER的基本原理是通过改变电源的电压和频率来产生交流电。

它包含以下几个主要组件：2.1. 整流器整流器将交流电转换为直流电。

它通常由多个二极管组成，这些二极管只允许电流在一个方向上流动。

2.2. 滤波器滤波器用于平滑整流器输出的直流电。

它通常由电容器和电感器组成，能够减少电压和电流的波动。

2.3. 逆变器逆变器是INVERTER的核心部件，它将直流电转换为交流电。

逆变器使用一种称为PWM（脉宽调制）的技术，通过改变电压的脉冲宽度来产生不同频率和幅值的交流电。

3. PWM技术PWM技术是逆变器中最常用的技术之一。

它通过将直流电源的电压分解成一系列脉冲来产生交流电。

这些脉冲的宽度和间隔可以根据需要进行调整，以产生所需的电压和频率。

3.1. 脉冲宽度调制脉冲宽度调制是PWM技术的核心。

它通过改变脉冲的宽度来控制输出电压的大小。

当脉冲宽度增加时，输出电压也会增加，反之亦然。

3.2. 调制波形调制波形是通过改变脉冲的间隔来控制输出电压的频率。

当脉冲的间隔减小时，输出电压的频率也会增加，反之亦然。

4. 控制电路逆变器的控制电路负责监测和控制输出电压和频率。

它通常包括传感器、比较器和反馈回路。

传感器用于检测输出电压和频率，然后将这些信息传递给比较器。

比较器将传感器的信号与设定值进行比较，并根据比较结果调整PWM信号的宽度和间隔，以达到所需的输出。

5. 保护功能逆变器通常还具有多种保护功能，以确保其正常运行并防止损坏。

这些保护功能包括过载保护、过温保护、短路保护等。

当逆变器检测到异常情况时，它会自动断开电源，以避免进一步损坏。

6. 应用领域INVERTER的应用非常广泛。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

INVERTER工作原理讲解一、引言INVERTER（逆变器）是一种将直流电能转换为交流电能的电子设备。

它在现代电力系统中扮演着重要的角色，广泛应用于太阳能发电、风力发电、电动汽车等领域。

本文将详细介绍INVERTER的工作原理，包括其基本原理、主要组成部分以及工作过程。

二、基本原理INVERTER的工作原理基于电子器件的开关特性。

它通过控制电力开关器件（如IGBT、MOSFET等）的开关状态，将直流电源的电压和电流转换为交流电源的电压和电流。

具体来说，INVERTER通过不断地开关和关闭电力开关器件，将直流电源的电压转换为高频脉冲信号，然后通过滤波器将其转换为交流电源的电压。

三、主要组成部分1. 控制电路：控制电路是INVERTER的核心部分，它负责控制电力开关器件的开关状态。

控制电路通常由微处理器或专用控制芯片组成，可以根据输入信号（如电压、电流等）进行精确的控制。

2. 电力开关器件：电力开关器件是INVERTER的关键组成部分，它负责将直流电源的电压和电流转换为高频脉冲信号。

常用的电力开关器件有IGBT、MOSFET等，它们具有高开关速度和低开关损耗的特点。

3. 滤波器：滤波器用于将高频脉冲信号转换为平滑的交流电源的电压。

滤波器通常由电感和电容组成，可以滤除高频噪声和谐波成分，使输出电压更加稳定。

4. 输出变压器：输出变压器用于将INVERTER输出的电压变换为所需的电压等级。

它通常由铁芯和绕组组成，可以实现电压的升降转换。

四、工作过程INVERTER的工作过程可以分为以下几个步骤：1. 输入电流检测：控制电路首先检测直流电源的电流大小，以便进行后续的控制。

2. 控制信号生成：根据输入电流的大小和设定的输出电压，控制电路生成相应的控制信号，用于控制电力开关器件的开关状态。

3. 电力开关器件控制：控制信号经过放大和隔离后，控制电力开关器件的开关状态。

当控制信号为高电平时，电力开关器件处于导通状态；当控制信号为低电平时，电力开关器件处于断开状态。

INVERTER工作原理讲解1. 概述INVERTER（逆变器）是一种电力电子设备，用于将直流电转换为交流电。

它广泛应用于太阳能发电系统、电动车辆、UPS（不间断电源）等领域。

本文将详细讲解INVERTER的工作原理。

2. 原理INVERTER的工作原理基于两个主要的电子器件：整流器和逆变器。

整流器将交流电转换为直流电，逆变器将直流电转换为交流电。

2.1 整流器整流器的主要作用是将交流电转换为直流电。

它通常由一组二极管组成，这些二极管使电流只能在一个方向上流动。

当正弦波的正半周期时，二极管导通，电流从源端流向负载端；当负半周期时，二极管截止，电流无法流动。

这样，整流器将交流电转换为具有固定极性的直流电。

2.2 逆变器逆变器的主要作用是将直流电转换为交流电。

它通常由一组开关器件（如MOSFET、IGBT等）和控制电路组成。

逆变器的工作原理基于PWM（脉宽调制）技术。

PWM技术通过改变开关器件的导通时间来控制输出电压的幅值和频率。

当逆变器的开关器件导通时，直流电源的电流通过负载，输出交流电。

当开关器件截止时，电流无法通过负载，输出电压为零。

通过控制开关器件的导通时间和截止时间，可以实现不同频率和幅值的交流输出。

3. 控制策略INVERTER的控制策略通常包括两种：基于PWM的开环控制和基于PWM 的闭环控制。

3.1 基于PWM的开环控制基于PWM的开环控制是最简单的控制策略。

它通过固定的PWM信号来控制逆变器的开关器件，从而实现固定频率和幅值的交流输出。

然而，这种控制策略无法适应负载变化和输入电压波动等情况。

3.2 基于PWM的闭环控制基于PWM的闭环控制是一种更高级的控制策略。

它通过反馈控制来调整PWM信号，使输出电压和频率始终保持在设定值。

闭环控制通常使用PID（比例-积分-微分）控制算法来实现。

4. 应用领域INVERTER的工作原理使其在多个领域得到广泛应用。

4.1 太阳能发电系统太阳能发电系统将太阳能转换为直流电，然后通过INVERTER将直流电转换为交流电。

两电平逆变电路名词解释逆变电路是一种将直流电转换为交流电的电路。

两电平逆变电路指的是，在逆变电路中，输出的交流电有两个稳定的电压水平。

下面，我将对两电平逆变电路涉及到的一些名词进行解释。

1.逆变器（Inverter）逆变器是实现电流方向反转的设备，将直流电源转换为交流电信号。

逆变器一般由半导体器件和控制电路组成，能够将直流电源的电压转换为具有不同频率、幅值和波形的交流电。

2.直流输入电压（DC Input Voltage）直流输入电压指逆变电路的输入电源电压，通常是直流电。

逆变器通过将直流电压转换为交流电压，实现将直流电源连接到交流负载的功能。

3.交流输出电压（AC Output Voltage）交流输出电压指逆变电路输出的电压。

两电平逆变电路的交流输出电压具有两个稳定的电平，可以是正电平和负电平，也可以是其他电平。

4.输出频率（Output Frequency）输出频率指逆变电路输出的交流电信号的频率，它决定了交流电的周期性。

在两电平逆变电路中，输出频率可以根据需求进行调整，一般为几十赫兹或几百赫兹。

5.输出波形（Output Waveform）输出波形指逆变电路输出的交流电信号的波形形状。

在两电平逆变电路中，输出波形可以是方波、正弦波、锯齿波等不同形式的波形，具体取决于电路设计和应用需求。

6.输出功率（Output Power）输出功率指逆变电路输出的交流电的功率。

在两电平逆变电路中，输出功率可以根据电路设计和负载需求进行调整，一般以瓦特为单位。

综上所述，两电平逆变电路是一种将直流电转换为具有两个稳定电压水平的交流电的电路。

该电路涉及的名词包括逆变器、直流输入电压、交流输出电压、输出频率、输出波形和输出功率等。

通过理解和掌握这些名词的含义和作用，我们可以更好地理解和应用两电平逆变电路。

逆变器概述逆变器定义中文名称：逆变器英文名称： inverter定义1：将直流转换成交流的换流器。

所属学科：电力（一级学科）；高压直流输电（二级学科）定义2：将直流电变为交流电的电源设备。

所属学科：通信科技（一级学科）；通信电源（二级学科）逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ 正弦或方波）。

应急电源，一般是把直流电瓶逆变成220V交流的。

通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

它由逆变桥、控制逻辑和滤波电路组成.广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。

逆变器电路图利用TL494组成的400W大功率稳压逆变器电路TL494组成的400W大功率稳压逆变器电路它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只 60V/30A的MOS FET开关管。

如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。

TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。

反相输入端2脚输入5V基准电压(由14脚输出)。

当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。

正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。

此时输出AC电压为235V(方波电压)。

第4脚外接R6、R4、C2设定死区时间。

正常电压值为0.01V。

第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。

正常时5脚电压值为1.75V，6脚电压值为3.73V。

第7脚为共地。

第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。
