广联达与斯维尔的钢筋算法区别

钢筋量算量很繁琐？学会广联达钢筋算量软件，让你变成造价
小达人
近几年来流行于建筑行业的计量软件应该就是广联达计量软件了，对于学习工程造价的小伙伴来说，这个软件的学习是必不可少的，学会这个软件之后，造价就不会很困难的。

那钢筋量如何计算的呢？不用担心，今天小编带来了《钢筋算量软件操作讲解》，文中高清图并且配合详细讲解，让你从小白变成一个造价小达人！
钢筋算量总流程
钢筋算量的基本原理
钢筋量取决于钢筋长度的计算，根据平法图集去查找相关公式以及参数，用手工的方式去计算出每一类钢筋的长度，再乘以钢筋的根数和理论重量，钢筋的重量就可以得到了。

工程设置
1、一般会选择11G图集，一旦选择无法更改；
2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；
3、比重设置；
4、弯钩设置、比重设置不需修改；
5、计算设置；
广联达的钢筋算量最重要的依照手工算量，将这种算法置于软件当中，这样就能够实现算量的程序化，并且还挺高了造价员员的效率，而且准确度也有了很大的提升。

准备工作
1.在新建工程之前分析图纸并仔细阅读结构总设计；
2.建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。

以上只是钢筋算量的部分资料，需要完整版资料的联系小编。

广联达钢筋计算广联达钢筋计算是一款基于数字化技术开发的计算工具，可以帮助钢筋加工、建筑设计等行业用户进行相关计算，实现快速、准确的钢筋计算。

该计算工具使用方便，可根据实际需要选定计算方案，便于用户进行个性化操作。

功能介绍广联达钢筋计算主要包含以下几个模块：钢筋数量计算钢筋数量计算可根据不同混凝土结构（梁、柱、板等）的尺寸、布置和规格，自动计算出所需要的钢筋数量，包括直径、长度、钢筋型号等。

钢筋截面积计算根据不同直径的钢筋和不同形状的梁、柱、板等混凝土结构，自动计算出所需要的钢筋截面积，便于进行下一步的钢筋加工。

钢筋重量计算根据所选定的钢筋规格和数量，自动计算出所需要的钢筋重量，方便用户进行材料采购和经济性分析。

垂直钢筋间距计算根据不同混凝土结构和设计要求，对垂直方向上的钢筋间距进行计算，提供不同的计算方案，用户可根据实际需要选择。

水平钢筋间距计算根据不同混凝土结构和设计要求，对水平方向上的钢筋间距进行计算，提供不同的计算方案，用户可根据实际需要选择。

使用方法广联达钢筋计算使用简单，只需按照以下几个步骤即可：1.打开广联达钢筋计算软件。

2.选择需要进行的计算模块，以梁为例，选择梁的长度、宽度、高度等参数，选择所需的钢筋规格，点击计算按钮。

3.计算结果将在界面中展示，用户也可选择导出计算结果，便于存档和分享。

优势与不足广联达钢筋计算具有以下优势：1.方便快捷：广联达钢筋计算可快速进行钢筋计算，相比传统的计算方式，可以大大提高效率。

2.高精度：广联达钢筋计算采用数字化技术，计算结果准确无误。

3.易操作：广联达钢筋计算界面简洁、清晰，使用方便，具有较强的用户友好性。

但也有不足之处：1.仅提供基础计算功能，对于较为复杂的钢筋结构计算仍需其他辅助工具的支持。

2.针对不同的计算需求，广联达钢筋计算提供的计算方案较单一，欠缺个性化选择。

广联达钢筋计算的推出，为钢筋加工、建筑设计等行业带来了极大的便利，同时也推动了数字化技术在建筑行业的应用。

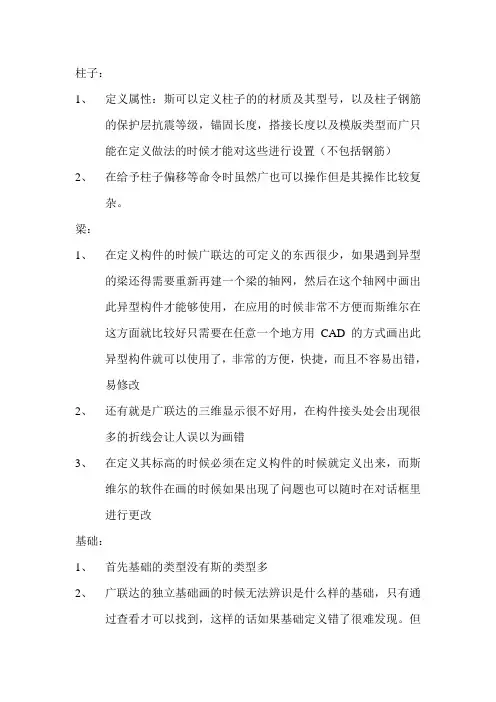

柱子：1、定义属性：斯可以定义柱子的的材质及其型号，以及柱子钢筋的保护层抗震等级，锚固长度，搭接长度以及模版类型而广只能在定义做法的时候才能对这些进行设置（不包括钢筋）2、在给予柱子偏移等命令时虽然广也可以操作但是其操作比较复杂。

梁：1、在定义构件的时候广联达的可定义的东西很少，如果遇到异型的梁还得需要重新再建一个梁的轴网，然后在这个轴网中画出此异型构件才能够使用，在应用的时候非常不方便而斯维尔在这方面就比较好只需要在任意一个地方用CAD的方式画出此异型构件就可以使用了，非常的方便，快捷，而且不容易出错，易修改2、还有就是广联达的三维显示很不好用，在构件接头处会出现很多的折线会让人误以为画错3、在定义其标高的时候必须在定义构件的时候就定义出来，而斯维尔的软件在画的时候如果出现了问题也可以随时在对话框里进行更改基础：1、首先基础的类型没有斯的类型多2、广联达的独立基础画的时候无法辨识是什么样的基础，只有通过查看才可以找到，这样的话如果基础定义错了很难发现。

但是这样在图纸上的画面是非常清晰地，很方便3、有一点广和斯时一样的，就是如果发现基础有问题，那么在定义属性里面改了以后就会发现其他已经布上的基础也会更改过来4、广联达可以直接定义基础梁然后进行布置，而斯维尔的基础梁区分的比较详细，包括基础主梁、基础次梁、基础连梁5、斯维尔的条基定义的时候似乎更加灵活，可以选择的条基基础类型也比较多，还可以选择条基的材质，而广的都是以砖的大放脚定义的，但是他的砖基础可以在条基里面定义，而斯维尔的软件想要定义砖基础还要进行组合定义，比较麻烦6、斯维尔软件在三维视图里面也可以进行构件的编辑和修改，广联达只能看，不能定义和修改7、自己定义了一个广联达的异形基坑，结果三维显示的图片特别难看，不成形8、广联达的集水井布置的时候参数图非常清晰，但是他可供选择的类型没有斯维尔的多，另外就是广联达在布置其中一些构件的时候只会显示这种类型的构件，不显示其他已布置的构件。

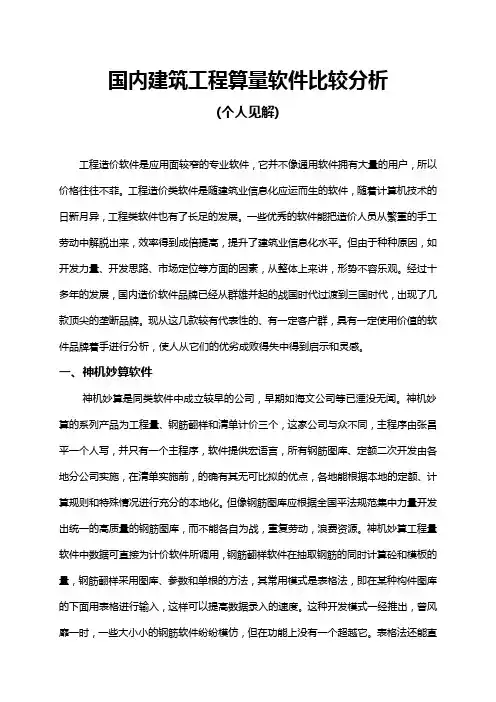

国内建筑工程算量软件比较分析(个人见解)工程造价软件是应用面较窄的专业软件，它并不像通用软件拥有大量的用户，所以价格往往不菲。

工程造价类软件是随建筑业信息化应运而生的软件，随着计算机技术的日新月异，工程类软件也有了长足的发展。

一些优秀的软件能把造价人员从繁重的手工劳动中解脱出来，效率得到成倍提高，提升了建筑业信息化水平。

但由于种种原因，如开发力量、开发思路、市场定位等方面的因素，从整体上来讲，形势不容乐观。

经过十多年的发展，国内造价软件品牌已经从群雄并起的战国时代过渡到三国时代，出现了几款顶尖的垄断品牌。

现从这几款较有代表性的、有一定客户群，具有一定使用价值的软件品牌着手进行分析，使人从它们的优劣成败得失中得到启示和灵感。

一、神机妙算软件神机妙算是同类软件中成立较早的公司，早期如海文公司等已湮没无闻。

神机妙算的系列产品为工程量、钢筋翻样和清单计价三个，这家公司与众不同，主程序由张昌平一个人写，并只有一个主程序，软件提供宏语言，所有钢筋图库、定额二次开发由各地分公司实施，在清单实施前，的确有其无可比拟的优点，各地能根据本地的定额、计算规则和特殊情况进行充分的本地化。

但像钢筋图库应根据全国平法规范集中力量开发出统一的高质量的钢筋图库，而不能各自为战，重复劳动，浪费资源。

神机妙算工程量软件中数据可直接为计价软件所调用，钢筋翻样软件在抽取钢筋的同时计算砼和模板的量，钢筋翻样采用图库、参数和单根的方法，其常用模式是表格法，即在某种构件图库的下面用表格进行输入，这样可以提高数据录入的速度。

这种开发模式一经推出，曾风靡一时，一些大小小的钢筋软件纷纷模仿，但在功能上没有一个超越它。

表格法还能直接调用单根钢筋图库中的钢筋，解决构件中一些无法计算的钢筋类型。

但其远非完美无缺，尤其是软件设计者对钢筋没有那么专业，对一些异常却常用的情况明显缺乏系统性思维，导致与实际施工图纸的脱节，它的变通解决办法就是用单根法，它的单根法在同类软中最完美的，它几乎穷尽所有形状的钢筋包括缩尺钢筋，并且用户可以利用其内置的宏语言自己做图库。

钢筋抽样常用公式钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

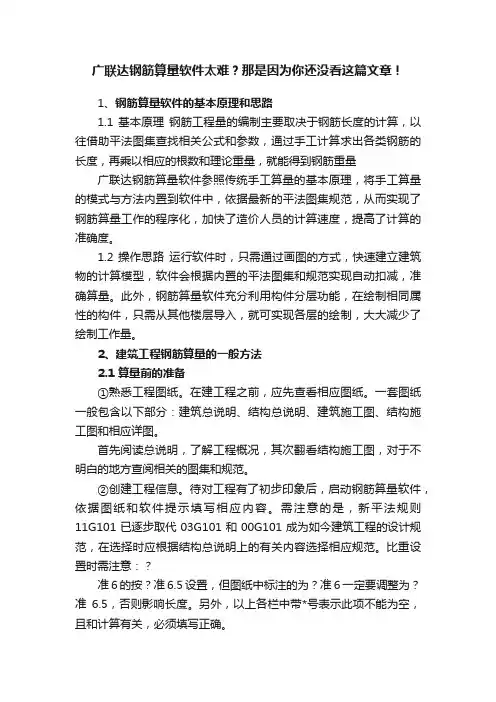

广联达钢筋算量软件太难？那是因为你还没看这篇文章！1、钢筋算量软件的基本原理和思路1.1 基本原理钢筋工程量的编制主要取决于钢筋长度的计算，以往借助平法图集查找相关公式和参数，通过手工计算求出各类钢筋的长度，再乘以相应的根数和理论重量，就能得到钢筋重量广联达钢筋算量软件参照传统手工算量的基本原理，将手工算量的模式与方法内置到软件中，依据最新的平法图集规范，从而实现了钢筋算量工作的程序化，加快了造价人员的计算速度，提高了计算的准确度。

1.2 操作思路运行软件时，只需通过画图的方式，快速建立建筑物的计算模型，软件会根据内置的平法图集和规范实现自动扣减，准确算量。

此外，钢筋算量软件充分利用构件分层功能，在绘制相同属性的构件，只需从其他楼层导入，就可实现各层的绘制，大大减少了绘制工作量。

2、建筑工程钢筋算量的一般方法2.1 算量前的准备①熟悉工程图纸。

在建工程之前，应先查看相应图纸。

一套图纸一般包含以下部分：建筑总说明、结构总说明、建筑施工图、结构施工图和相应详图。

首先阅读总说明，了解工程概况，其次翻看结构施工图，对于不明白的地方查阅相关的图集和规范。

②创建工程信息。

待对工程有了初步印象后，启动钢筋算量软件，依据图纸和软件提示填写相应内容。

需注意的是，新平法规则11G101已逐步取代03G101和00G101成为如今建筑工程的设计规范，在选择时应根据结构总说明上的有关内容选择相应规范。

比重设置时需注意：？准6的按？准6.5设置，但图纸中标注的为？准6一定要调整为？准6.5，否则影响长度。

另外，以上各栏中带*号表示此项不能为空，且和计算有关，必须填写正确。

③建楼层轴网。

查看立面图或剖面图，确定楼层标高信息。

一般的民用建筑只需确定首层，其它层复制修改。

对于有女儿墙、异形挑檐、电梯机房等构件的建筑，建楼层时应比图纸楼层多设置一层。

轴网的绘制是否精确，关系到整个工程是否能顺利建成。

轴网的定义要和各层平面图轴网相对应。

我之前的公司都是用广联达软件做工程，最近跳槽了，公司用的是斯维尔软件，刚开始一点都不适应,不过经过我的努力学习，已经完全把斯维尔拿下了。

使用斯维尔过程中还是发现该软件存在好多问题，就不一一列举了，挑几个与大家分享分享，看看大家跟我有没有一样的感受。

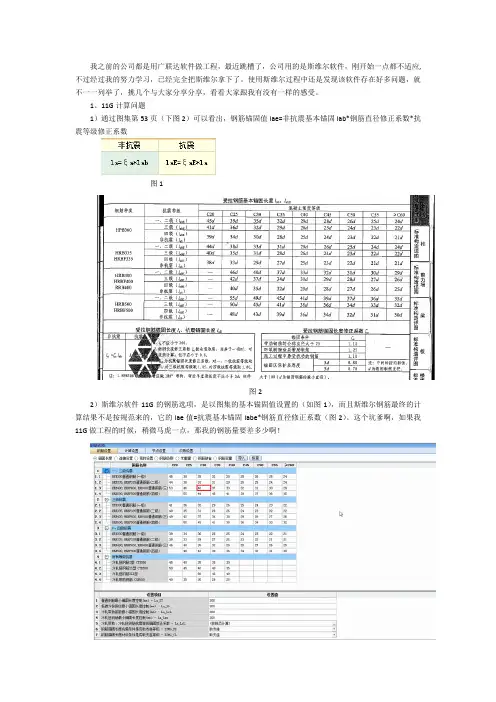

1、11G计算问题1）通过图集第53页（下图2）可以看出，钢筋锚固值lae=非抗震基本锚固lab*钢筋直径修正系数*抗震等级修正系数图1图22）斯维尔软件11G的钢筋选项，是以图集的基本锚固值设置的（如图1），而且斯维尔钢筋最终的计算结果不是按规范来的，它的lae值=抗震基本锚固labe*钢筋直径修正系数（图2）。

这个坑爹啊，如果我11G做工程的时候，稍微马虎一点，那我的钢筋量要差多少啊！图1图22）可能11G计算错误，这个对于我们来说很痛苦，对于斯维尔公司来说，它可能还没有什么感觉；但是看看人家广联达的正确设计，估计小斯多少也能感到自己错误的愚蠢（前提是他们知道的话）下图1是广联达软件按照规范乘以修正系数后得出的锚固值，有兴趣的朋友可以自己算一算，是绝对正确的，不知道小斯看后有什么感觉。

图1广联达基本锚固设置图：图22、11G处理情况下图是我和朋友统计的广联达和斯维尔对11G的处理情况，因为最近我们接了一个私活，正好是11G 的工程，就想看看用哪个软件处理会更好，做的过程中我们就统计了一下。

从下图可以得出广联达基本上全都做进软件里面了，而斯维尔处理的地方，少得可怜。

选哪个，可想而知啊！3、钢筋三维1）相信使用过广联达软件查看钢筋三维的朋友，一定和我有同样的感受，小斯的钢筋三维真的太弱了。

点击钢筋三维功能，除了能看见钢筋，任何操作都做不了，钢筋三维想转换角度查看都不行，像广联达在钢筋三维模式下选中单根钢筋和三维图形联动、在三维模式下直接修改钢筋计算式，三维模式下角度转换等等，小斯可能都望尘莫及吧。

图1是斯维尔的钢筋三维，就只能这样单纯的看下：图1图2是小斯的核对单筋功能，貌似可以查看计算式，可是修改计算式、和图形联动这些都做不到，这就不再提广联达做得好了。

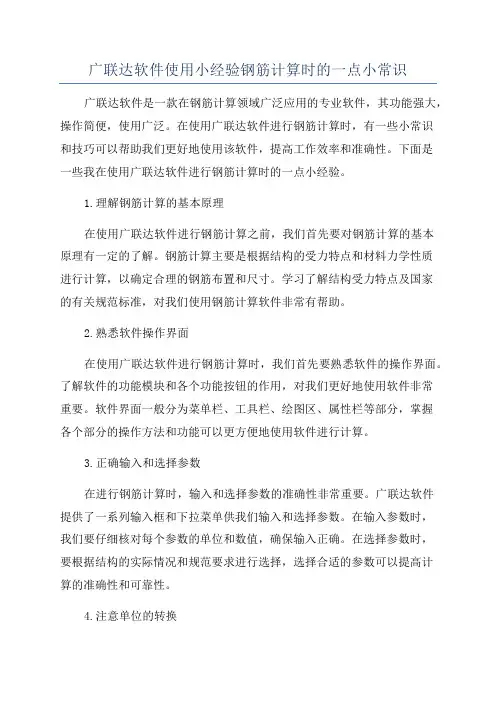

广联达软件使用小经验钢筋计算时的一点小常识广联达软件是一款在钢筋计算领域广泛应用的专业软件，其功能强大，操作简便，使用广泛。

在使用广联达软件进行钢筋计算时，有一些小常识和技巧可以帮助我们更好地使用该软件，提高工作效率和准确性。

下面是一些我在使用广联达软件进行钢筋计算时的一点小经验。

1.理解钢筋计算的基本原理在使用广联达软件进行钢筋计算之前，我们首先要对钢筋计算的基本原理有一定的了解。

钢筋计算主要是根据结构的受力特点和材料力学性质进行计算，以确定合理的钢筋布置和尺寸。

学习了解结构受力特点及国家的有关规范标准，对我们使用钢筋计算软件非常有帮助。

2.熟悉软件操作界面在使用广联达软件进行钢筋计算时，我们首先要熟悉软件的操作界面。

了解软件的功能模块和各个功能按钮的作用，对我们更好地使用软件非常重要。

软件界面一般分为菜单栏、工具栏、绘图区、属性栏等部分，掌握各个部分的操作方法和功能可以更方便地使用软件进行计算。

3.正确输入和选择参数在进行钢筋计算时，输入和选择参数的准确性非常重要。

广联达软件提供了一系列输入框和下拉菜单供我们输入和选择参数。

在输入参数时，我们要仔细核对每个参数的单位和数值，确保输入正确。

在选择参数时，要根据结构的实际情况和规范要求进行选择，选择合适的参数可以提高计算的准确性和可靠性。

4.注意单位的转换广联达软件默认的单位是国际单位制，而我国的规范要求一般采用国内单位制。

在进行钢筋计算时，我们要注意将规范要求的单位转换为软件默认的单位，确保计算结果的准确性。

软件提供了单位转换的功能，我们可以通过设置将参数的单位进行转换，提高计算的准确性。

5.校核计算结果在使用广联达软件进行钢筋计算后，需要对计算结果进行校核。

校核计算结果可以使用软件提供的校核功能，将软件计算的结果与手工计算的结果进行对比，确保计算结果的准确性和可靠性。

对于校核不通过的情况，我们可以对输入参数进行检查，或者进行手动调整，以达到规范要求。

基于广联达GTJ和Revit的土建算量实践对比一、本文概述随着建筑行业的快速发展，数字化和智能化技术的应用日益广泛。

土建算量作为建筑工程的重要环节，其准确性和效率直接影响到项目的整体进度和成本控制。

广联达GTJ和Revit作为当前土建算量领域常用的两款软件，各自具有独特的优势和特点。

本文旨在通过对广联达GTJ和Revit在土建算量实践中的对比，分析两款软件的功能差异、操作便捷性、数据兼容性以及实际应用效果，以期为土建算量工作者在选择和使用软件时提供参考和借鉴。

文章首先将对广联达GTJ和Revit两款软件的基本情况进行介绍，包括软件的发展历程、主要功能和应用范围。

随后，通过实际案例的对比分析，详细阐述两款软件在土建算量过程中的具体表现，包括建模效率、算量精度、数据交互等方面。

文章还将探讨两款软件在实际应用中可能遇到的问题和挑战，并给出相应的解决策略和建议。

通过本文的对比分析，希望能够为土建算量工作者在选择软件时提供更为全面和客观的信息，推动建筑行业数字化和智能化水平的不断提升。

也期望通过本文的探讨，能够激发更多研究者对土建算量技术的创新和研究，为建筑行业的可持续发展贡献力量。

二、广联达GTJ软件介绍广联达GTJ（广联达钢筋算量软件）是一款专为建筑工程领域设计的钢筋算量软件。

该软件基于先进的计算机算法和丰富的工程数据库，为工程师提供了一套高效、精确的钢筋算量解决方案。

智能化识别：软件能够自动识别施工图纸中的钢筋信息，包括类型、规格、数量等，大大减少了人工输入和核对的工作量。

自动化计算：GTJ软件具备强大的计算功能，能够自动完成钢筋的交叉、连接、弯折等复杂计算，保证了计算的准确性和高效性。

可视化操作界面：软件界面设计直观易用，用户可以通过简单的操作完成复杂的算量任务，降低了操作难度，提高了工作效率。

多维度数据分析：GTJ软件提供了丰富的数据分析功能，用户可以从多个角度对钢筋算量结果进行深入分析，为工程设计提供有力支持。

广联达软件之钢筋算法软件作用随着建筑行业的发展，传统的手工计算工程量以及工程造价已经不能满足预算行业的需求，造价软件的出现为我们提供了一个平台，它使我们的工作效率大幅度提高，我们要做的只是计算出工程量，套上相应的定额，在电脑上输入之后，工程总造价就出来了。

在这门课程的学习中老师着重讲了广联达软件的应用。

由于钢筋预算在现在的建筑工程预算中占了相当大的比重，因此我对钢筋的算法比较感兴趣。

学习目的广联达软件不但能用来造价，更重要的是，还可以用来工程量的计算，太别是钢筋的计算。

对于基础、柱梁板、墙体、屋面、楼地面、墙面等大项目，合理的运用软件就可以提高我们的工作效率，并且减少出错的几率。

主要内容广联达软件中对各个部分的钢筋算量都有比较明确的分类以及相应的公式，在计算过程中对于大构件比如基础、柱、梁、墙体我们可以直接用软件中的公式来计算，但是对于挑檐、栏板、台阶这样的小型构件，还有落水管、变形缝等线性构件，用软件画图计算的话反而费事，我们需要查找图集，自己动手算出其中钢筋用量。

学习技巧以板作为例子。

在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。

板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋、分布筋、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。

一、受力筋软件中，受力筋的长度是依据轴网计算的。

受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。

根数＝（轴线长度-扣减值）/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)。

根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。

某用户所做的：最新的斯维尔对比广联达1、广联达与斯维尔算量软件最大的区别在于前者是钢筋与图形分开的软件，而斯维尔是钢筋与图形二合一的算量软件，斯维尔实现了钢筋与图形的完美结合。

广联达算量软件应该被称作广联达钢筋算量软件和广联达图形算量软件。

广联达的操作流程是必须先布置钢筋，而在布置钢筋的时候又必须先定义构件的截面形状，在钢筋软件里面把所有需要布置钢筋的构件布置完成后再导进图形软件里面。

然后在图形算量软件中画出不需要布置钢筋的构件。

这种算量方式的最大缺陷在于一旦需要修改，就必须现在钢筋软件里面修改一次，然后导进图形软件再修改一次。

这完全是在重复工作。

斯维尔算量软件是二合一的算量软件，它完全避免了广联达的重复工作。

不论你是需要修改钢筋还是图形，只需要修改一次即可。

2、广联达软件在同一台电脑上同时只能打开一个程序，斯维尔却没有限制。

这对审计人员来说无疑是相当方便的，如果送审方用的是斯维尔算量软件，你可以同时在一台电脑上打开送审方的工程和你自己做的工程直接进行对比审计，这样更为直观。

而广联达却只能先导成EXCLE文件再进行审计。

斯维尔软件实现了与陕西龙筑-斯维尔清单计价和金建清单计价的无缝连接，在斯维尔软件中挂上做法后算量结果可以直接导进龙筑清单计价软件。

3、广联达无法识别带扩展区（即大样图中构件没有封口）的暗柱。

如前文，广联达是在钢筋算量软件中进行暗柱的识别，而识别暗柱是必须先识别大样图的，而约束边缘构件没有封口，软件则不能识别出截面尺寸。

众所周知，暗柱的截面具有很多异形，毫不夸张的说，只有我们造价人员想不到的，没有设计人员想不到的。

无法识别暗柱截面直接导致的是我们需要手动建立截面，异型截面的定义，应该是所有造价人员的伤痛之一。

但是，有了斯维尔算量软件，这种情况将不复存在。

斯维尔软件是先识别构件再识别（布置）钢筋。

斯维尔识别暗柱与大样图无关，是直接在图纸上布置有暗柱的地方进行识别。

在斯维尔里面，可以说在识别暗柱截面上，只有设计人员想不到的，没有斯维尔算量软件做不到的。

一、软件比较说明为了让广大造价从业人员更好的选择适合自己的工程算量软件，本文挑选了两个市面上应用最广泛的土建算量软件，以工程项目实际算量流程为背景，介于篇幅原因本文只挑选软件进行构件建模的一种常用方法进行建模功能比较。

二、算量流程比较斯维尔三维算量软件算量流程广联达软件算量流程对比分析斯维尔一个平台完成钢筋和图形所有工程量计算，更加直观高效。

广联达双平台建模存在工程数据需要同步问题。

三、算量平台比较斯维尔软件平台广联达软件平台对比分析斯维尔算量平台技持32位的windowsXP、windows7、windows8 的操作系统；最新的3DA2014版本已经完成64位windows平台的全面兼容支持，充分的将电脑内存优势利用起来，速度效率成数倍提高。

基于CAD平台保证了建模的流畅性操作不受约束，同时能保证与图纸数据无缝流通。

工程项目设计图纸内容数据可无缝流通操作性，流畅性、易用性、外观都是无可挑剔。

工程数据信息采用“图层”概念，其方法与CAD一致。

钢筋和图形算量软件合二为一，数据集中、不分先后、不怕遗漏。

同时计算工程量与钢筋，个人算量产值提高。

1、目前只支持32为windows平台(兼容64位），不能充分利用好64位系统电脑的内存资源、汇总计算效率相对较低。

2、非CAD平台造成图纸数据不能无缝流通，数据可靠性值得商榷。

3、操作性不够友好，项目模型较大是，拖拽时存在明显停顿。

4、工程数据信息也采用“图层”，但只能修改当前图层的数据，不能修改其它图层。

5、钢筋与工程量采用不同软件计算，消耗两倍人力（当采用不同人计算时）；图纸变更、现场签证等原因引起的工程内容修改、删除、增加，均要修改两次。

因项目时间长，导致改了钢筋忘记改图纸的情况大大增加。

工程核量不便，如出现问题。

也需花大量的人力去修改。

1、广联达钢筋和图形工程量分开计算存在数据同步问题。

2、基于CAD平台研发的斯维尔三维算量在建模的效率和计算准确度上相对广联达更具优势。

浅谈钢筋翻样与广联达算量的联系及区别摘要：在建筑工程中，钢筋是施工材料中的重要一项，在总造价中占比30%-35%。

加强钢筋管理，做好算量和翻样工作，才能满足现场施工需求，提高工程质量。

本文首先介绍了广联达算量软件的原理和操作，然后分析了钢筋翻样与广联达算量的联系与区别，最后阐述了钢筋工程管理的改进措施，以供参考。

关键词：钢筋翻样；钢筋算量；广联达；联系；区别钢筋工程具有较强的专业性，钢筋管理是一项复杂、细致、工程量大的工作，如果管理不够专业，就容易造成严重的经济损失。

从当前管理现状来看，存在的问题主要包括原料质量不可控、质量验收不完善、库存堆放不达标、加工作业不规范等。

以下从钢筋翻样和算量入手，探讨了两者的联系和区别。

1．广联达算量软件的原理和操作1.1 原理简单来说，钢筋算量就是计算钢筋长度，然后得到钢筋重量。

以往算量采用人工手动法，根据规范和图集进行翻样，利用人工表格或电子表格计算钢筋长度。

广联达算量软件，则是在人工翻样基础上进行升级，根据规范和图集编制算量程序，不仅提高了工作效率，还能保证算量精准度。

1.2 操作应用广联达算量软件时，以设计图纸为准，绘制出建筑结构和钢筋模型，基于设定好的计算程序下，软件可自行完成钢筋计算工作。

此外，如果不同楼层的钢筋构件属性相同，可以将本层构件复制到其他楼层，从而减少建模量，加快算量速度。

结合工程实践，广联达算量软件可以导入建筑CAD图，调整图纸以准确定位，然后根据算量需求对图形进行分割整理；软件识别CAD图后，即可建立算量模型。

其中，CAD图纸的质量，直接影响软件的识别，一般识别率在50%-90%之间，CAD图层越清晰，有利于减少软件算量工作量[1]。

2．钢筋翻样与广联达算量的联系2.1 以施工图纸为准钢筋翻样，指的是施工技术人员按照图纸，计算工料、列出加工清单，并绘制加工简图。

钢筋算量，指的是工程造价人员编制造价预结算时，根据图纸计算钢筋工程的实物量，包括规格、型号、长度、损耗等。

跟着斯维尔，学图形钢筋二合一的算量——没有电子图，算量照样可以很快（楼层表、轴网、柱）一、三维算量为什么选择基于AutoCAD 平台，而不自主研发平台？答：首先，现阶段的工程算量工作，要求算的专业、准、快、全，恰恰AutoCAD 能给算量提供这样好的平台。

其次，软件公司可花更多精力去专心研发新的功能和解决方案，而不是在平台的改进更新上。

这样也就帮客户节省了因平台原因导致的升级费用。

CAD 平台的优点如下：第一，AutoCAD 平台在世界各国各行业广泛，平台成熟、稳定；第三，AutoCAD 具有强大的图形处理能力，意味方便处理复杂异型构件；第四，AutoCAD 具有先进的计算方法，意味着能更准确计算各种复杂扣减场景；第五，AutoCAD 在我国建筑设计院应用广泛。

造价师与设计师共享同一个平台作业，无缝共享CAD 电子设计图信息，达到快速识别建模。

而随着行业的发展，利用CAD 电子图识别算量的趋势，越来越明显！二、我不会AutoCAD 操作，也能学会斯维尔的算量软件吗？答：根据实际经验，不用学AutoCAD ，照样能学会三维算量。

虽然有说：不懂CAD ，相当于建筑行业的“文盲”！因为算量工作，只是利用AutoCAD 的图形处理能力和先进的计算方法，同时有利于共享设计院电子图数据，达到快速建模的目的。

当然如果您掌握了一些CAD 的操作知识，将成倍提高你的建模速度。

三、识别操作1、识别流程2、识别楼层表第一步：导入图纸。

两种方式：方式一、利用命令“导入图纸（DRTZ ）”；方式二、在打开电子图的CAD 软件中，框选要复制的图纸信息，执行CTRL+C-右键，切换到软件中执行CTRL+V 。

因为同是CAD 平台，犹如两个WORD 文件之间的复制粘贴。

第二步：分解图纸导入的图纸，软件自动将图纸信息做成了块整体，方便整体移动或删除。

所以要识别之前，要执行“分解图纸（X ）”。

第三步：识别楼层表点击“工程设置”→“楼层设置”→ “识别”导入设计图 对齐设计图 清空设计图（分解设计图） 识别设计图提取完表格后，在弹出的对话框中，对应好表头与图纸信息，点击确定即可完成楼层表的识别。

钢筋按外皮计算？按中轴线计算？—钢筋预算中两种计算方式的差异和选用前言：在做预算计算钢筋长度时，到底应该是按照钢筋外皮长度来计算，还是按照钢筋的中轴线长度来进行计算？很多用户对于这两种算法产生了分歧，有些用户觉得，预算就应该是按照外皮，中轴线长度是下料采用的，有些用户则不这样认为。

特别是有些地方的定额规则对此没有明确规定，或是多方说法不统一时，更是引起了各方激烈的讨论和争执。

（比如河南省工程量计算规则规定钢筋按图示长度计算，郑州市定额站明确解释应按中轴线计算）遇到这样的情况，我们到底该采用哪种方法来计算？这个问题困扰了很多的用户，那么我们首先来了解一下两种算法到底有什么差异，以及其计算的原理。

一、钢筋外皮与中轴线差异产生的原理图纸上的标注给出了如下图所示的钢筋图示，各段都标明有具体的尺寸；图1实际就是标注的钢筋外线长度（即外皮长度），按各段尺寸的和算出所需钢筋长度，应该等于：300+2100+500=2900mm可是，如果在钢筋加工时按2900mm长下料，那么，弯曲成型出来的钢筋各段长度是不是能够符合图1的外形呢?回答是否定的。

图上尺寸下料不能弯曲成预定的外形，主要原因有两点：1）量法的差异：将图1的平段截分为左半段长1000mm，右半段长1100mm；左半段如图：图2钢筋在现场加工受弯曲后，弯曲处的内皮缩短而外皮伸长，只有中轴线处保持不变的尺寸。

实际对成型好的钢筋是量外皮的，那么从图中可见，表示的钢筋每段长度是300和1000，它比相应中轴线长度各长d/2（d为钢筋直径），这就是说，真实钢筋的长度（中轴线处长度）只需要：（300—d/2）+（1000—d/2）就正好能够成型出两段长分别为300和1000的钢筋。

按这种情况，钢筋中轴线长度应为300+1000--d，其中减小的尺寸d是量法的差异(量外皮，而不是量中轴线)所引起。

实际上，这就是钢筋弯曲过程的影响，因此，中轴线长度要根据图上式样的尺寸加以调整，d即使这种情况下弯曲调整值。
