MQ-2温度传感器

电压：5V输出TTL信号LED指示。

双信号输出,模拟量TTL电平输出.TTL输出有效信号为低电平.模拟量输出0~5V电压，浓度越高电压越高。

输出TTL的灵敏度可通过电位器调节。

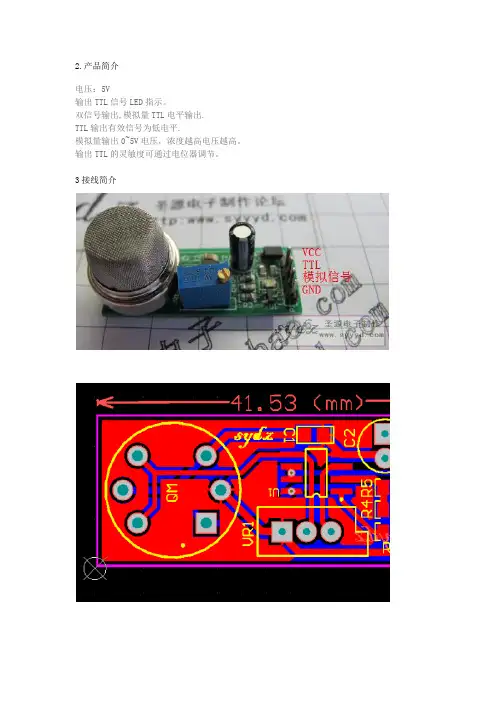

3接线简介电子元件全福家最后酒精传感器的焊接完成~！5测试使用前需要进行5分钟左右的预热~~~溶度越高，输出模拟量的电压也越高！！烟雾的检测输出TTL灵敏度可通过电位器调节~6.原理图7.元件表元件表-配件表R1-R3 1KR4 22KR5 47KD1 1N5819LED1 LEDQ1 8050（2TY）C1 0.1U(104)C2 100UFVR1 10K（103）U1 LM358QM MQ-2P1 4P插针点击进入购买∙max232串口isp下线制作的焊接级说明，原理图，元件表∙m8数字焊台-936数控焊台的焊接级说明，原理图，元件表∙0730橙色点阵时钟焊接级说明，原理图，元件表-led数字时钟-89c52∙m8r2r数控电源焊接级说明，原理图，元件表温控风扇散热，3r33稳压∙2w6v太阳能led灯套件配2片锂电池的焊接级说明，原理图，元件表∙mq-2 气体传感器中文资料芯片ic中文资料∙自己动手制作32*16led点阵~！含程序原理图∙8*8*8led光立方程序源hex 原理图文件-atmega32-74hc 574 138-max232-转载自外国网∙漂浮的文字-投影-烟雾∙贴片元件的焊接教程（多图详解）-教你焊接查看更多>>mq2烟雾传感器mq 2烟雾传感器原理烟雾传感器mq 2气体传感器的原理图mq 2模块原理烟雾传感器原理图气体传感器模块工作原理烟雾传感器模块工作原理酒精传感器原理图烟雾浓度参数分享到:QQ空间腾讯微博腾讯朋友收藏0支持0反对0转发到微博回复举报sydz 615 主题 7 好友 282积分管理员发消息 沙发发表于 2012-4-21 17:21:29|只看该作者 AT89C52 STC89C52 单片机都行LED 接在 P1.0传感器输入端 P2.0C 程序 1. 转载自互联网，此程序仅用于学习与参考！！！ 2. </font>使用芯片：AT89S52 3. 晶振：11.0592MHZ 4. 波特率：9600 5. 编译环境：Keil 6. 作者：zhangxinchunleo 7. 【声明】 引用请注明版权和作者信息！ “汇诚科技 ” 8. *********************************************************************/ 9. /********************************************************************10. 说明：1、 当测量浓度大于设定浓度时，单片机IO 口输出低电平11. *********************************************************************/12. #include<reg52.h> //库文件13. #define uchar unsigned char//宏定义无符号字符型14. #define uint unsigned int //宏定义无符号整型 15.16. /********************************************************************17. I/O 定义18. *********************************************************************/19. sbit LED=P1^0; //定义单片机P1口的第1位 （即P1.0）为指示端20. sbit DOUT=P2^0; //定义单片机P2口的第1位 （即P2.0）为传感器的输入端21. /********************************************************************22. 延时函数23. *********************************************************************/24. void delay()//延时程序25.{26.uchar m,n,s;27.for(m=20;m>0;m--)28.for(n=20;n>0;n--)29.for(s=248;s>0;s--);30.}31./********************************************************************32.主函数33.*********************************************************************/34.void main()35.{36.while(1) //无限循环37.{38.LED=1; //熄灭P1.0口灯39.if(DOUT==0)//当浓度高于设定值时，执行条件函数40.{41.delay();//延时抗干扰42.if(DOUT==0)//确定浓度高于设定值时，执行条件函数43.{44.LED=0; //点亮P1.0口灯45.}46.}47.}48.}复制代码。

MQ-2规格书
一、基本信息
1.产品类型：烟雾控制器
2.产品型号：MQ-2
3.输入电压：+5V
4.额定功率：7.5W
5.规格尺寸：7
6.33MM×33.78MM
6.适用范围：烟雾控制
二、命名规则
MQ -2
类型型号
三、外形尺寸
四、技术参数
五、产品图片
烟雾传感器
烟雾传感器与控制板连
接线,需注意安装方向
烟雾控制板
六、 使用方法
七、 标准包装
1. 烟雾控制板、烟雾传感器安装配套后进行包装。

2. 使用防静电双层泡沫袋进行包装。

八、 注意事项
1. 必须按本使用要求使用。

2. 安装和调试过程必须由专业人士完成，必须防静电。

3. 注意防水。

接收卡、烟雾控制器
发送卡 PC 机电脑。

mq2传感器手册
MQ-2烟雾传感器技术手册：
一、工作原理
MQ-2烟雾传感器采用半导体敏感元件，当烟雾分子进入传感器并与表面上的敏感材料相接触时，敏感材料的电阻值将发生变化。

这一变化随后被转换为电信号，从而能够检测和测量烟雾浓度。

二、特性
1. 高灵敏度：MQ-2传感器对烟雾非常敏感，能够快速地检测到烟雾的存在。

2. 长寿命：由于其稳定的材料和构造，MQ-2传感器具有较长的使用寿命。

3. 防腐蚀：传感器表面涂有防腐蚀材料，能够在各种环境中稳定工作。

4. 易安装：MQ-2传感器体积小巧，易于安装和配置。

三、应用领域
MQ-2烟雾传感器广泛应用于家庭、工业和商业场所的火灾预防系统。

它可以检测到火灾初期的烟雾，并向报警系统发送信号，从而及时触发火灾报警。

此外，它还可以用于需要检测空气质量或污染物的地方。

四、使用方法
1. 安装：请根据产品手册中的说明正确安装传感器，确保其位于需要检测的区域附近，且通风良好。

2. 测试：在安装完成后，应测试传感器以确保其正常工作。

可以通过向传感器吹气或使用烟雾发生器来测试其响应。

3. 维护：定期清洁传感器表面，以保持其良好的工作状态。

避免使用强烈的清洁剂或溶剂，以免损坏传感器表面。

4. 更换：当传感器寿命结束或出现故障时，应更换传感器。

请根据产品手册中的说明进行更换操作。

以上是MQ-2烟雾传感器技术手册的主要内容。

在使用过程中如有任何问题，请参考产品手册或联系制造商获得支持。

模块使用说明传感器模块使用说明MQ-2传感器雁凌电子一模块描述1可以用于家庭和工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、烟雾等的探测；2灵敏度可调（图中蓝色数字电位器调节）3工作电压5V使用前，供电至少预热2分钟以上，传感器稍微发烫属于正常现象；4输出形式a模拟量电压输出b数字开关量输出（0和1）5设有固定螺栓孔，方便安装6小板PCB尺寸：4.5cm* 1.8cm模块接口说明（44线制）二模块接口说明（1VCC5V工作电压2GND外接GND3DO小板数字开关输出接口（0和1）4AO小板模拟量输出接口三使用说明1MQ-2传感器模块对环境液化气、丁烷、丙烷、甲烷、酒精、烟雾等较敏感。

2模块在无上述气体影响或者气体浓度未超过设定阈值时，数字接口DO口输出高电平，模拟接口A0电压基本为0v左右，当气体影响超过设定阈值时，模块数字接口D0输出低电平，模拟接口A0输出的电压会随着气体的影响慢慢增大；3小板数字量输出D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境气体；4小板数字量输出DO可以直接驱动本店继电器模块，由此可以组成一个气体开关；5小板数字量输出DO可以直接驱动本店有源蜂鸣器模块，由此可以组成一个气体报警器；5小板模拟量输出AO可以和本店AD模块相连，通过AD转换，可以获得环境气体浓度精准的数值；四测试说明使用本店51开发板与MQ2模块测试接线说明：模块VCC接开发板VCC模块GND接开发板GND接好VCC和GND，模块电源指示灯会亮将模块放置有无上述气体处，调节板上蓝色电位器，直到板上开关指示灯亮，然后慢慢回调，直到开关指示灯灭。

然后将模块放入有上述气体的环境中，会发现模块上的开关指示灯会亮，这个现象就是说明，上述气体可以触发模块，从而使开关指示灯点亮。

另外资料里面附带一个51程序，用来检测MQ2模块数字接口D0的高低电平具体说明如下：接线：模块VCC接开发板VCC模块GND接开发板GND模块D0接开发板P0.1单片机：STC89C52串口发送数据波特率：9600现象：模块有气体触发，串口不断发送01，同时开关指示灯亮；模块无气体触发，串口不发送数据，同时开关指示灯灭。
