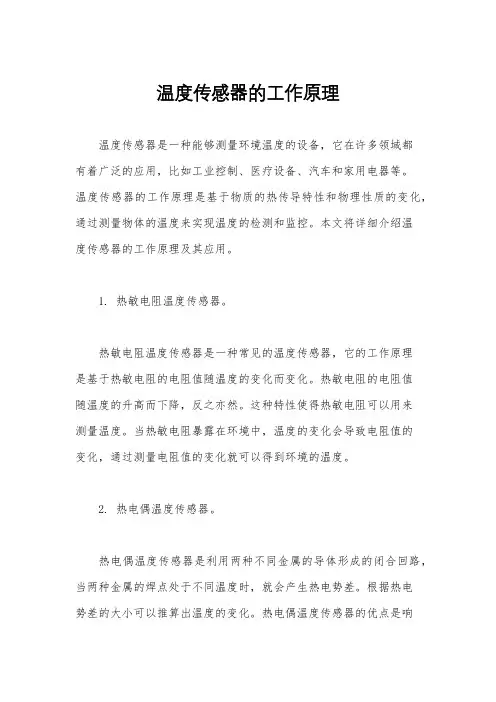

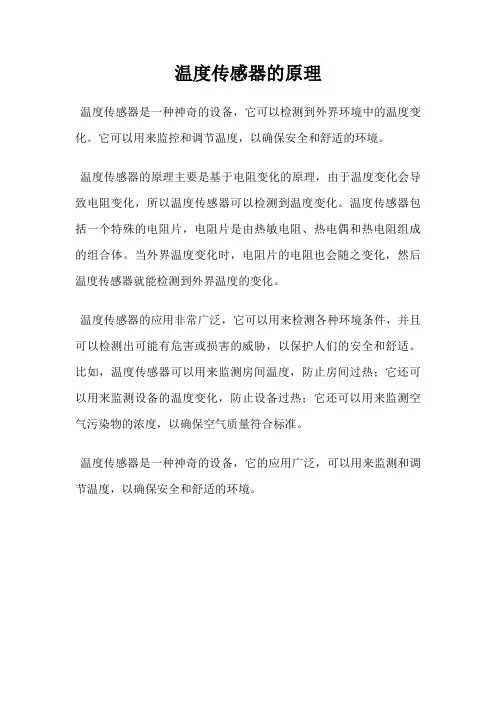

温度传感器原理

一、温度传感器热电阻的应用原理

温度传感器热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

1．温度传感器热电阻测温原理及材料

温度传感器热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。温度传感器热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造温度传感器热电阻。

2．温度传感器热电阻的结构

（1）精通型温度传感器热电阻工业常用温度传感器热电阻感温元件（电阻体）的结构及特点见表2-1-11。从温度传感器热电阻的测温原理可知，被测温度的变化是直接通过温度传感器热电阻阻值的变化来测量的，因此，温度传感器热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制，有关具体内容参见本篇第三章第一节.

（2）铠装温度传感器热电阻铠装温度传感器热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，如图2-1-7所示，它的外径一般为φ2~φ8mm，最小可达φmm。

与普通型温度传感器热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。

（3）端面温度传感器热电阻端面温度传感器热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，其结构如图2-1-8所示。它与一般轴向温度传感器热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

（4）隔爆型温度传感器热电阻隔爆型温度传感器热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型温度传感器热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。

3．温度传感器热电阻测温系统的组成

温度传感器热电阻测温系统一般由温度传感器热电阻、连接导线和显示仪表等组成。必须注意以下两点：

①温度传感器热电阻和显示仪表的分度号必须一致

②为了消除连接导线电阻变化的影响，必须采用三线制接法。具体内容参见本篇第三章。

（2）铠装温度传感器热电阻铠装温度传感器热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，如图2-1-7所示，它的外径一般为φ2~φ8mm，最小可达φmm。与普通型温度传感器热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；

②机械性能好、耐振，抗冲击，③能弯曲，便于安装④使用寿命长。

（3）端面温度传感器热电阻端面温度传感器热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，其结构如图2-1-8所示。它与一般轴向温度传感器热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

（4）隔爆型温度传感器热电阻隔爆型温度传感器热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用

/cdbbs/2008-3/24/0832449FD A9A40.html

随着时代的发展，科研、农业、暖通、纺织、机房、航空航天、电力等工业部门，越来越需要采用湿度传感器，对产品质量的要求越业越高，对环境温、湿度的控制以及对工业材料水份值的监测与分析都已成为比较普遍的技术条件之一。湿度传感器产品及湿度测量属于90年代兴起的行业。如何使用好湿度传感器，如何判断湿度传感器的性能，这对一般用户来讲，仍是一件较为复杂的技术问题。

下列此文供大家参考。

一、湿度传感器的分类及感湿特点

湿度传感器，分为电阻式和电容式两种，产品的基本形式都为在基片涂覆感湿材料形成感湿膜。空气中的水蒸汽吸

附于感湿材料后，元件的阻抗、介质常数发生很大的变化，从而制成湿敏元件。

国内外各厂家的湿度传感器产品水平不一，质量价格都相差较大，用户如何选择性能价格比最优的理想产品确有一定难度，需要在这方面作深入的了解。湿度传感器具有如下特点：

1、精度和长期稳定性

湿度传感器的精度应达到±2%~±5%RH，达不到这个水平很难作为计量器具使用，湿度传感器要达到±2%~±3%RH的精度是比较困难的，通常产品资料中给出的特性是在常温（20℃±10℃）和洁净的气体中测量的。在实际使用中，由于尘土、油污及有害气体的影响，使用时间一长，会产生老化，精度下降，湿度传感器的精度水平要结合其长期稳定性去判断，一般说来，长期稳定性和使用寿命是影响湿度传感器质量的头等问题，年漂移量控制在1%RH水平的产品很少，一般都在±2%左右，甚至更高。

2、湿度传感器的温度系数

湿敏元件除对环境湿度敏感外，对温度亦十分敏感，其温度系数一般在0.2~0.8%RH/℃范围内，而且有的湿敏元件在不同的相对湿度下，其温度系数又有差别。温漂非线性，这需要在电路上加温度补偿式。采用单片机软件补偿，或无温度补偿的湿度传感器是保证不了全温范围的精度的，湿度传感器温漂曲线的线性化直接影响到补偿的效果，非线性的温漂往往补偿不出较好的效果，只有采用硬件温度跟随性补偿才会获得真实的补偿效果。湿度传感器工作的温度范围也是重要参数。多数湿敏元件难以在40℃以上正常工作。

3、湿度传感器的供电

金属氧化物陶瓷，高分子聚合物和氯化锂等湿敏材料施加直流电压时，会导致性能变化，甚至失效，所以这类湿度传感器不能用直流电压或有直流成份的交流电压。必须是交流电供电。

4、互换性

目前，湿度传感器普遍存在着互换性差的现象，同一型号的传感器不能互换，严重影响了使用效果，给维修、调试增加
