第5讲 ASPEN PLUS 反应器的模拟与优化

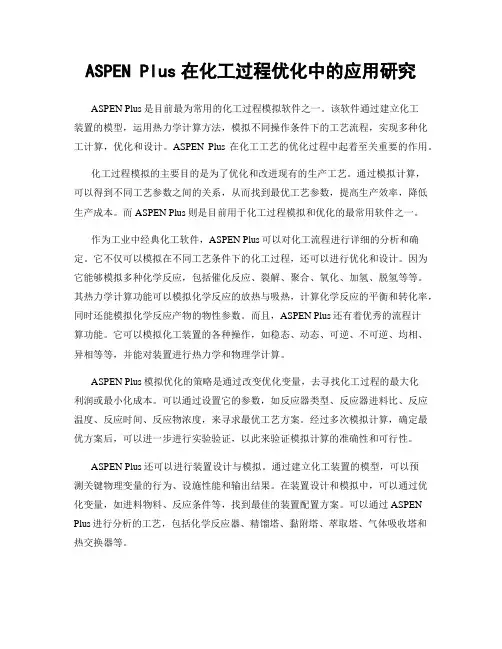

ASPEN Plus在化工过程优化中的应用研究ASPEN Plus是目前最为常用的化工过程模拟软件之一。

该软件通过建立化工装置的模型，运用热力学计算方法，模拟不同操作条件下的工艺流程，实现多种化工计算，优化和设计。

ASPEN Plus在化工工艺的优化过程中起着至关重要的作用。

化工过程模拟的主要目的是为了优化和改进现有的生产工艺。

通过模拟计算，可以得到不同工艺参数之间的关系，从而找到最优工艺参数，提高生产效率，降低生产成本。

而ASPEN Plus则是目前用于化工过程模拟和优化的最常用软件之一。

作为工业中经典化工软件，ASPEN Plus可以对化工流程进行详细的分析和确定。

它不仅可以模拟在不同工艺条件下的化工过程，还可以进行优化和设计。

因为它能够模拟多种化学反应，包括催化反应、裂解、聚合、氧化、加氢、脱氢等等。

其热力学计算功能可以模拟化学反应的放热与吸热，计算化学反应的平衡和转化率，同时还能模拟化学反应产物的物性参数。

而且，ASPEN Plus还有着优秀的流程计算功能。

它可以模拟化工装置的各种操作，如稳态、动态、可逆、不可逆、均相、异相等等，并能对装置进行热力学和物理学计算。

ASPEN Plus模拟优化的策略是通过改变优化变量，去寻找化工过程的最大化利润或最小化成本。

可以通过设置它的参数，如反应器类型、反应器进料比、反应温度、反应时间、反应物浓度，来寻求最优工艺方案。

经过多次模拟计算，确定最优方案后，可以进一步进行实验验证，以此来验证模拟计算的准确性和可行性。

ASPEN Plus还可以进行装置设计与模拟。

通过建立化工装置的模型，可以预测关键物理变量的行为、设施性能和输出结果。

在装置设计和模拟中，可以通过优化变量，如进料物料、反应条件等，找到最佳的装置配置方案。

可以通过ASPEN Plus进行分析的工艺，包括化学反应器、精馏塔、黏附塔、萃取塔、气体吸收塔和热交换器等。

最后，ASPEN Plus的应用领域相当广泛。

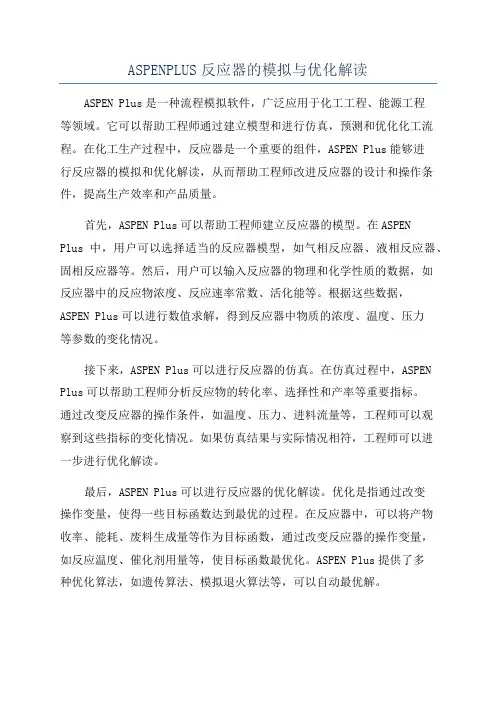

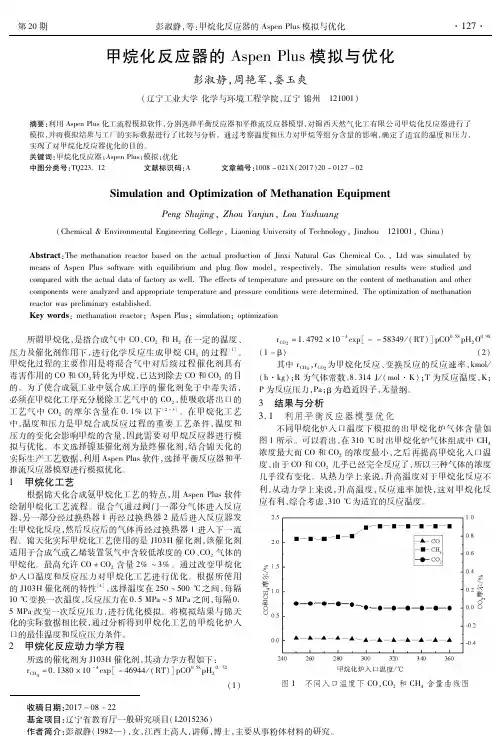

ASPENPLUS反应器的模拟与优化解读ASPEN Plus是一种流程模拟软件，广泛应用于化工工程、能源工程等领域。

它可以帮助工程师通过建立模型和进行仿真，预测和优化化工流程。

在化工生产过程中，反应器是一个重要的组件，ASPEN Plus能够进行反应器的模拟和优化解读，从而帮助工程师改进反应器的设计和操作条件，提高生产效率和产品质量。

首先，ASPEN Plus可以帮助工程师建立反应器的模型。

在ASPENPlus中，用户可以选择适当的反应器模型，如气相反应器、液相反应器、固相反应器等。

然后，用户可以输入反应器的物理和化学性质的数据，如反应器中的反应物浓度、反应速率常数、活化能等。

根据这些数据，ASPEN Plus可以进行数值求解，得到反应器中物质的浓度、温度、压力等参数的变化情况。

接下来，ASPEN Plus可以进行反应器的仿真。

在仿真过程中，ASPEN Plus可以帮助工程师分析反应物的转化率、选择性和产率等重要指标。

通过改变反应器的操作条件，如温度、压力、进料流量等，工程师可以观察到这些指标的变化情况。

如果仿真结果与实际情况相符，工程师可以进一步进行优化解读。

最后，ASPEN Plus可以进行反应器的优化解读。

优化是指通过改变操作变量，使得一些目标函数达到最优的过程。

在反应器中，可以将产物收率、能耗、废料生成量等作为目标函数，通过改变反应器的操作变量，如反应温度、催化剂用量等，使目标函数最优化。

ASPEN Plus提供了多种优化算法，如遗传算法、模拟退火算法等，可以自动最优解。

通过ASPEN Plus的模拟与优化解读，工程师可以获得以下信息和结果：1. 反应器的性能评估：ASPEN Plus可以帮助工程师评估反应器的表现，如转化率、选择性和产率等。

这些信息对于确定反应器的效果并进行性能改进至关重要。

2. 最优操作条件：通过优化解读，ASPEN Plus可以帮助工程师确定反应器的最佳操作条件，如温度、压力、进料流量等。

ASPENPLUS介绍及模拟实例ASPENPLUS具有广泛的应用领域，包括石化、炼油、化肥、热力、制药、生化工程等。

它可以用于模拟各种化工过程，例如分离、混合、反应、蒸馏、液-液/气-液萃取、吸收、脱吸附、干燥等。

ASPENPLUS使用了一套成熟的计算方法和数学模型，可以准确地预测化工过程的性能指标，为工程师提供决策支持。

ASPENPLUS的建模过程包括定义组分、定义装置流程、定义物理特性、定义热力学模型、定义操作条件、定义单元操作、定义修正参数等。

用户可以根据具体的工艺流程需求，选择不同的模拟单元进行组合，以实现整个过程的模拟。

在模拟过程中，用户可以通过调整操作条件和设备参数，进行优化设计，以实现最佳的性能。

下面以丙烯酸酯生产过程为例，介绍ASPENPLUS的模拟实例。

丙烯酸酯是一种重要的化工原料，广泛应用于合成高分子材料、油墨、粘合剂等。

其主要生产过程是通过异丁烯与甲基丙烯酸酯在催化剂存在下进行反应生成。

为了实现丙烯酸酯的高选择性产率，需要优化反应过程的操作条件和装置结构。

首先，在ASPENPLUS中定义组分，包括异丁烯、甲基丙烯酸酯、丙烯酸酯和副产物。

然后，定义装置流程，包括进料反应器、分离塔和产品收集器。

接下来，定义物理特性，如温度、压力、流量等。

充分考虑物料的热力学性质，确保模拟过程的准确性。

在物理特性定义完成后，需要定义热力学模型。

根据反应过程的实际情况，选择适当的热力学模型，并确定模型参数。

在反应过程中，可以设置反应器的温度、压力和催化剂的用量，以及反应物的摩尔比例。

定义好热力学模型后，需要定义操作条件。

根据实际工艺需求，设置反应器的温度和压力，以及进料和产物的流量。

可以使用ASPENPLUS提供的优化算法，通过调整操作条件，实现产物选择性的优化。

最后，定义单元操作，包括进料反应器、分离塔和产品收集器的模型和参数。

分离塔的模型可以选择蒸馏、吸收或萃取等。

通过定义修正参数，可以对模拟过程进行细致的调整和修改，以实现更准确的模拟结果。

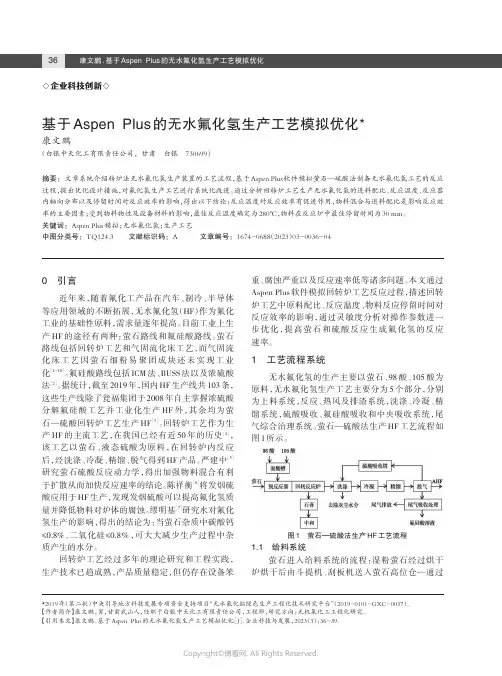

0引言近年来，随着氟化工产品在汽车、制冷、半导体等应用领域的不断拓展，无水氟化氢（HF ）作为氟化工业的基础性原料，需求量逐年提高。

目前工业上生产HF 的途径有两种：萤石路线和氟硅酸路线。

萤石路线包括回转炉工艺和气固流化床工艺，而气固流化床工艺因萤石细粉易聚团成块还未实现工业化［1-10］。

氟硅酸路线包括ICM 法、BUSS 法以及浓硫酸法［2］。

据统计，截至2019年，国内HF 生产线共103条，这些生产线除了瓮福集团于2008年自主掌握浓硫酸分解氟硅酸工艺并工业化生产HF 外，其余均为萤石—硫酸回转炉工艺生产HF ［3］。

回转炉工艺作为生产HF 的主流工艺，在我国已经有近50年的历史［4］，该工艺以萤石、液态硫酸为原料，在回转炉内反应后，经洗涤、冷凝、精馏、脱气得到HF 产品。

严建中［5］研究萤石硫酸反应动力学，得出加强物料混合有利于扩散从而加快反应速率的结论。

陈祥衡［6］将发烟硫酸应用于HF 生产，发现发烟硫酸可以提高氟化氢质量并降低物料对炉体的腐蚀。

缪明基［7］研究水对氟化氢生产的影响，得出的结论为：当萤石杂质中碳酸钙≤0.8%、二氧化硅≤0.8％，可大大减少生产过程中杂质产生的水分。

回转炉工艺经过多年的理论研究和工程实践，生产技术已趋成熟，产品质量稳定，但仍存在设备笨重、腐蚀严重以及反应速率低等诸多问题。

本文通过Aspen Plus 软件模拟回转炉工艺反应过程，描述回转炉工艺中原料配比、反应温度、物料反应停留时间对反应效率的影响，通过灵敏度分析对操作参数进一步优化，提高萤石和硫酸反应生成氟化氢的反应速率。

1工艺流程系统无水氟化氢的生产主要以萤石、98酸、105酸为原料，无水氟化氢生产工艺主要分为5个部分，分别为上料系统，反应、热风及排渣系统，洗涤、冷凝、精馏系统，硫酸吸收、氟硅酸吸收和中央吸收系统，尾气综合治理系统。

萤石—硫酸法生产HF 工艺流程如图1所示。

图1萤石—硫酸法生产HF 工艺流程1.1给料系统萤石进入给料系统的流程：湿粉萤石经过烘干炉烘干后由斗提机、刮板机送入萤石高位仓—通过*2019年（第二批）中央引导地方科技发展专项资金支持项目“无水氟化铝绿色生产工程化技术研究平台”（2019-0101-GXC-0037）。

化学反应器模拟与优化的常用工具与方法化学反应器模拟与优化是现代化学工程领域的重要研究方向。

通过模拟和优化化学反应器的运行过程，可以提高反应的效率、选择合适的操作条件，并减少生产成本。

本文将介绍一些常用的工具和方法，用于化学反应器模拟与优化。

1. 流程模拟软件在化学反应器模拟与优化过程中，流程模拟软件是不可或缺的工具。

目前市场上存在许多强大的流程模拟软件，如Aspen Plus、HYSYS、COMSOL Multiphysics等。

这些软件具有强大的计算和模拟功能，可以对复杂的化学反应过程进行仿真和优化。

通过输入反应物料的性质、反应条件、反应机理等参数，流程模拟软件可以预测反应器的性能指标，并帮助工程师选择最佳的操作条件。

2. 反应动力学模型反应动力学模型是化学反应器模拟与优化的关键。

基于反应机理和实验数据，可以建立数学模型来描述反应的速率和转化率。

常用的反应动力学模型包括平衡反应模型、经验动力学模型和基于反应机理的模型。

平衡反应模型假设反应达到平衡，速率与反应物浓度成正比。

经验动力学模型根据实验数据拟合得到，适用于缺乏反应机理的情况。

基于反应机理的模型则基于反应物质的元素平衡和反应步骤，可以精确地预测反应过程。

根据具体反应的要求，选择适合的动力学模型非常重要。

3. 多目标优化算法化学反应器的优化往往涉及多个目标函数，例如最大化产率、最小化副产物生成等。

为了解决这类多目标优化问题，常用的工具是多目标优化算法。

多目标优化算法可以在不同的操作条件下生成一系列的解，形成一个Pareto前沿。

这些解对应了不同的操作方式，工程师可以根据具体需求选择最合适的解。

常见的多目标优化算法包括遗传算法、粒子群优化算法和模拟退火算法等。

这些算法采用不同的数学模型和搜索策略，可以帮助工程师寻找到全局最优解或近似最优解。

4. 可视化工具化学反应器模拟与优化通常涉及大量的数据和信息。

为了更好地理解和分析模拟结果，可视化工具起着重要的作用。

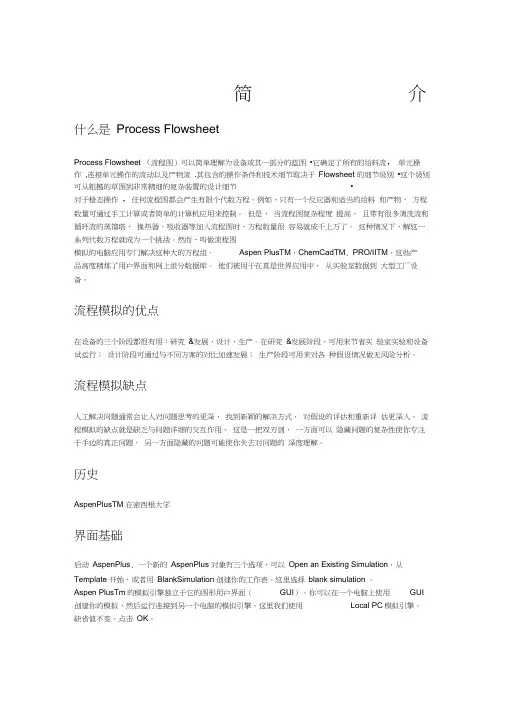

ASPEN-PLUS-反应器模拟教程简介什么是Process FlowsheetProcess Flowsheet（流程图）可以简单理解为设备或其一部分的蓝图.它确定了所有的给料流,单元操作,连接单元操作的流动以及产物流.其包含的操作条件和技术细节取决于Flowsheet 的细节级别.这个级别可从粗糙的草图到非常精细的复杂装置的设计细节.对于稳态操作,任何流程图都会产生有限个代数方程。

例如，只有一个反应器和适当的给料和产物，方程数量可通过手工计算或者简单的计算机应用来控制。

但是，当流程图复杂程度提高，且带有很多清洗流和循环流的蒸馏塔、换热器、吸收器等加入流程图时，方程数量很容易就成千上万了。

这种情况下，解这一系列代数方程就成为一个挑战。

然而，叫做流程图模拟的电脑应用专门解决这种大的方程组，Aspen PlusTM，ChemCadTM，PRO/IITM。

这些产品高度精炼了用户界面和网上组分数据库。

他们被用于在真是世界应用中，从实验室数据到大型工厂设备。

建你的工作表。

这里选择blank simulation。

Aspen PlusTm的模拟引擎独立于它的图形用户界面（GUI）。

你可以在一个电脑上使用GUI创建你的模拟，然后运行连接到另一个电脑的模拟引擎。

这里我们使用Local PC模拟引擎。

缺省值不变。

点击OK。

下一步就是Aspen PlusTM主应用窗口——空白的流程图窗口。

先熟悉下界面。

状态信息Flowsheet Not Complete一直持续到完整的流程描述进入窗口，完成后状态信息会变为Required Input Incomplete（所需输入未完成）。

一个模拟只有在状态信息显示Required Input Complete（所需输入完成）时才能运行。

对于最简单的流程图，必须有两股物流，一个FEED，一个PRODUCT，连接到单元操作设备，叫做REACTOR。

模型库工具条（Model Library Toolbar）：这个工具条包含Aspen Plus不同操作单元的内置模型。

ASPENLUS反应器模拟教程第一步是创建一个新的ASPEN Plus工程。

打开软件后，选择“File”，然后选择“New”创建一个新的工程。

在弹出的对话框中，输入工程的名称和路径，并选择一个空白模板。

点击“OK”创建工程。

第三步是定义反应器。

选择“Reactor”选项卡，然后点击“Add”添加反应器。

在弹出的对话框中，选择反应器类型，例如理想反应器、柱塞反应器、流动床反应器等。

根据需要，设置反应器的相关参数，例如容积、温度、压力等。

点击“OK”添加反应器到工程中。

第四步是定义反应。

选择“Reactions”选项卡，然后点击“Add”添加反应。

在弹出的对话框中，选择反应类型，例如气液相反应、液体相反应等。

根据反应方程式，输入反应的化学方程式，并设置反应的参数，例如反应速率常数。

点击“OK”添加反应到工程中。

第五步是设定约束条件。

选择“Specifications”选项卡，然后点击“Add”添加约束条件。

在弹出的对话框中，选择需要约束的参数，例如物质转化率、温度、压力等。

根据需要，设置参数的取值范围或固定值。

点击“OK”添加约束条件到工程中。

第六步是运行模拟。

点击工具栏上的“Run”按钮开始模拟过程。

ASPEN Plus将根据设定的反应器和反应条件进行仿真计算，并输出结果。

在仿真过程中，可以监视反应器内物质转化率、温度、压力等参数的变化情况。

第七步是分析结果。

在模拟结束后，可以查看和分析模拟结果。

选择“Results”选项卡，然后点击不同的结果子选项卡，例如“Conversion”，“Temperature”，“Pressure”等。

在结果窗口中，可以查看各个参数的变化曲线图，并对结果进行进一步分析。

除了上述基本步骤之外，ASPEN Plus还提供了许多高级功能和工具，例如灵敏度分析、优化设计等。

可以根据具体的需求和应用场景，进一步探索和应用这些功能。

总结起来，ASPEN Plus反应器模拟教程包括创建工程、添加组件、定义反应器和反应、设定约束条件、运行模拟和分析结果等步骤。

Aspen Plus介绍 (物性数据库)Aspen Plus ---生产装置设计、稳态模拟和优化的大型通用流程模拟系统Aspen Plus是大型通用流程模拟系统，源于美国能源部七十年代后期在麻省理工学院（MIT）组织的会战，开发新型第三代流程模拟软件。

该项目称为“过程工程的先进系统”(Advanced System for Process Engineering，简称ASPEN）,并于1981年底完成。

1982年为了将其商品化，成立了AspenTech公司，并称之为Aspen Plus。

该软件经过20多年来不断地改进、扩充和提高，已先后推出了十多个版本，成为举世公认的标准大型流程模拟软件，应用案例数以百万计。

全球各大化工、石化、炼油等过程工业制造企业及著名的工程公司都是Aspen Plus的用户。

它以严格的机理模型和先进的技术赢得广大用户的信赖，它具有以下特性：ASPEN PLUS有一个公认的跟踪记录，在一个工艺过程的制造的整个生命周期中提供巨大的经济效益，制造生命周期包括从研究与开发经过工程到生产。

ASPEN PLUS使用最新的软件工程技术通过它的Microsoft Windows图形界面和交互式客户-服务器模拟结构使得工程生产力最大。

ASPEN PLUS拥有精确模拟范围广泛的实际应用所需的工程能力，这些实际应用包括从炼油到非理想化学系统到含电解质和固体的工艺过程。

ASPEN PLUS是AspenTech的集成聪明制造系统技术的一个核心部分，该技术能在你公司的整个过程工程基本设施范围内捕获过程专业知识并充分利用。

在实际应用中，ASPEN PLUS可以帮助工程师解决快速闪蒸计算、设计一个新的工艺过程、查找一个原油加工装置的故障或者优化一个乙烯全装置的操作等工程和操作的关键问。

Aspen Plus功能Aspen Plus AspenTech工程套装软件(AES)的一个成员，它是一套非常完整产品，特别对整个工厂、企业工程流程工程实践和优化和自动化有着非常重要的促进作用。
