第一讲ASPENPlus使用入门

ASPEN_PLUS入门培训教程第一步：软件安装和准备在启动ASPENPLUS之前，还需要准备好所需要的流程模型和数据库。

ASPENPLUS提供了多个预定义的模型和数据库，但用户也可以自定义它们。

确保所需的模型和数据库文件已经准备好并保存在合适的位置。

第二步：启动ASPENPLUS点击桌面上的ASPENPLUS快捷方式，软件将会启动并显示出一个窗口。

用户需要在窗口中选择一个新建流程模型或打开一个已有的流程模型。

第三步：创建流程模型用户需要选择适当的组件来构建流程模型。

ASPENPLUS提供了各种各样的组件，包括物料输入输出单元、反应器、换热器、塔、压缩机等。

用户可以通过连接这些组件来模拟复杂的流程。

第四步：配置组件参数一旦组件被添加到流程模型中，用户需要配置它们的参数。

每个组件都有一系列参数，用于定义组件的行为和性质。

用户需要根据实际情况为每个组件设定参数值。

用户可以通过双击组件或者右键单击组件来打开参数设置对话框。

在对话框中，用户可以输入参数值或者从数据库中选择合适的值。

第五步：运行模拟模型配置完毕后，用户可以点击运行按钮来进行模拟。

ASPENPLUS将会开始模拟该流程，计算各个组件的行为和性质，并生成模拟结果。

用户可以通过查看ASPENPLUS的输出窗口和结果报告来获取模拟结果。

输出窗口将显示模拟过程的详细信息，而结果报告将展示模拟结果的摘要和图表。

第六步：优化和改进模型如果模型的结果不理想，用户可以通过优化和改进模型来达到更好的效果。

ASPENPLUS提供了多种优化技术和工具，用户可以使用它们来调整参数、改进组件连接或者添加新的组件。

用户还可以使用ASPENPLUS的敏感性分析和参数估计功能来进一步优化模型。

敏感性分析可以帮助用户了解参数对模型结果的影响程度，而参数估计可以帮助用户确定模型中的未知参数值。

总结：通过以上步骤，用户可以轻松入门ASPENPLUS，并能够使用该软件进行流程模拟和优化。

ASPENPLUS的基本操作目录1启动User Interface (2)2建立工艺流程： (3)2.1选用单元操作模型 (3)2.2连结流股：Streams （流） (6)3模拟输入 (7)3.1模拟设置（Setup-Spercifications） (7)3.2输入化学组分信息（Components-Spercfications） (8)3.3选用物性计算方法和模型（Properties –Specifications） (9)3.4输入流股信息(Steams)： (9)3.5输入单元模块参数(Blocks) (9)4模拟过程的操作 (9)4.1Run Project（运行模拟过程） (10)4.2View Results（查看结果） (10)4.3Export Report（输出报告文件） (10)4.4Save Project（保存模拟项目） (10)4.5Exit（退出） (10)5Aspen Plus使用几点说明 (10)5.1颜色警示 (10)5.2状态提示 (10)5.3输入提示 (11)1启动User Interface1.1“开始”→AspenTech→AspenTech Engineering Suite→Aspen Plus 11.1→Aspen Plus User Interface”。

1.2AspenPlus Startup对话框：空白模拟模板打开已有的模拟1.3New对话框:1.3.1Simulations（模拟类型）：根据过程类型模拟用的单位制选用，最常用的是General with Metric Units/或Chemicals with Metric Units1.3.2Run Type（运行类型）：默认为Flowsheet（流程图），根据需要可以选择其它类型。

1.3.3Connect to Engin对话框: Local PC（勾选save as default connect后，以后再运行程序，就不会再出现这个对话框了）1.3.4以上任务完成后将会进入到工艺流程窗口。

Aspen Plus上机指南1——用RADFRAC模拟蒸馏塔要求：设计一个收率可达95%，而且在蒸馏物中乙烯纯度可达99%的的C2分离器。

进料条件如下：Component Hydrogen- H2Methane-CH4 Ethylene-C2H4Ethane-C2H6 Propylene- C3H6-2 Mole Fraction0.000140.001620.757460.240030.00075我们将用DSTEU模型来模拟操作条件，在P=18 bar, RR=3.1和basis=100 lbmol/hr 的条件下运行，DSTEU模型，DSTEU模型可以作为一个用部分冷凝器或全冷凝器且单进物料双产物蒸馏塔的捷径。

然后，将利用这些计算结果做一个RADFRAC分析，RadFrac 是一个严格模型用于模拟所有类型的多级气-液精馏操作，需要用到一个全冷凝器，同时设置乙烯的蒸馏纯度为99%。

运用DSTWU模型模拟的步骤如下1．在流程图窗口插入一个DSTWU塔，一股进料物流从塔左侧进入，两股产品物流从塔上下侧流出，如下图所示：注意：物流编号随后将很重要，所以保证你做的图和下图保持一致2．点击NEXT按扭，然后输入“DSTWU Distillation Example”作为标题。

3．点击NEXT按扭，然后你将进入到组分-说明窗口。

4．输入进料物流的组分，如下图：5．点击NEXT按扭，将出现物性方法窗口，选择PENG-ROB方法.6．点击NEXT按扭两次，然后点击OK，然后就进入了物流1-输入-说明窗口。

7．输入下列数据：Pressure 18 barVapor Fraction 0Composition Basis Mole FractionHYDROGEN 0.00014METHANE 0.00162ETHANE 0.24003ETHYLENE 0.75746PROPYLEN 0.00075Total Mole Flow 100 lbmol/hr8．点击NEXT按扭，将出现模块-B1-输入-说明窗口。

ASPENPLUS入门培训教程一、ASPENPLUS的基本概念1.原料：系统中输入的化学物质，可以是单个组分或多个组分的混合物。

2.组件：系统中独立存在的化学物质，可以是纯物质或混合物。

3.流程单元：用于描述系统中的物理过程，如反应器、分离器等。

4.平衡：确定系统中各组分的分布，满足质量守恒和能量守恒的原理。

5.数据回归：根据给定的数据点，在回归模板中进行拟合，得到合适的模型。

6.数据丢失：由于计算机存储限制，超过一定节点的数据将被丢弃。

二、ASPENPLUS的基本操作步骤1.创建工程：打开ASPENPLUS软件，选择“建立新流程模型”，输入工程的名称和路径，选择适当的模板。

2.添加组分：点击“组分”按钮，输入组分的名称和性质，可以选择从数据库中添加已有组分。

3.添加流程单元：点击“流程单元”按钮，选择合适的单元，可以通过拖拽方式添加到工作区。

4.连接流程单元：使用“连接”按钮，将各个流程单元连接起来，建立物料和能量的流动路径。

5.设置条件：点击流程单元上的条件按钮，设置合适的温度、压力等操作条件。

6. 进行模拟：点击“Simulate”按钮，ASPEN PLUS将基于设定条件进行流程模拟，得到计算结果。

7.数据回归：根据需要，对模拟结果进行数据回归，拟合出合适的模型。

8.优化操作：根据实际需求，对模型进行优化，获得最佳的操作条件和产品质量。

三、ASPENPLUS的应用实例1.原料配方优化：根据已知的原料组分和性质，优化配方中各组分的含量，以得到最佳的产品质量。

2.反应器设计：根据反应物的特性和反应器的形式，通过模拟和优化，确定反应器的体积和操作条件。

3.分离过程优化：根据不同组分之间的物理特性，优化分离过程中的操作条件，提高产品的纯度和产率。

4.能源系统优化：根据能源的供给和需求，优化能源系统中各个单元的操作条件，提高能源利用效率。

5.可行性研究：通过ASPENPLUS模拟，评估新工艺流程的可行性和经济性，为工艺设计提供科学依据。

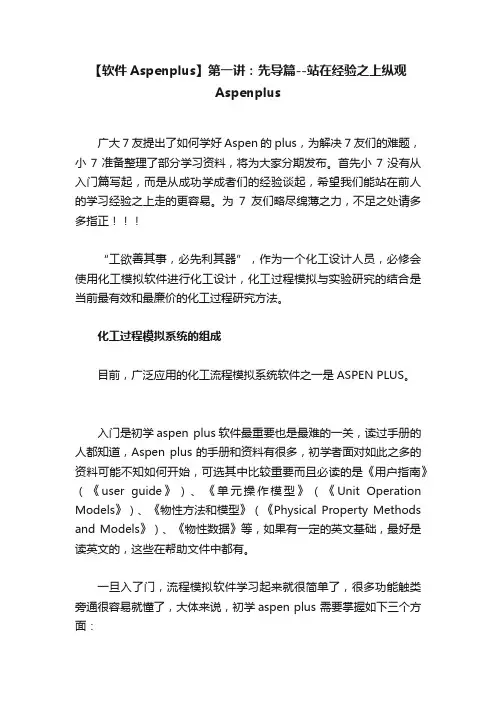

【软件Aspenplus】第一讲：先导篇--站在经验之上纵观Aspenplus广大7友提出了如何学好Aspen的plus，为解决7友们的难题，小7准备整理了部分学习资料，将为大家分期发布。

首先小7没有从入门篇写起，而是从成功学成者们的经验谈起，希望我们能站在前人的学习经验之上走的更容易。

为7友们略尽绵薄之力，不足之处请多多指正“工欲善其事，必先利其器”，作为一个化工设计人员，必修会使用化工模拟软件进行化工设计，化工过程模拟与实验研究的结合是当前最有效和最廉价的化工过程研究方法。

化工过程模拟系统的组成目前，广泛应用的化工流程模拟系统软件之一是ASPEN PLUS。

入门是初学aspen plus软件最重要也是最难的一关，读过手册的人都知道，Aspen plus的手册和资料有很多，初学者面对如此之多的资料可能不知如何开始，可选其中比较重要而且必读的是《用户指南》（《user guide》）、《单元操作模型》（《Unit Operation Models》）、《物性方法和模型》（《Physical Property Methods and Models》）、《物性数据》等，如果有一定的英文基础，最好是读英文的，这些在帮助文件中都有。

一旦入了门，流程模拟软件学习起来就很简单了，很多功能触类旁通很容易就懂了，大体来说，初学aspen plus 需要掌握如下三个方面：Aspen plus能做什么？Aspen plus需要什么？Aspen plus的界面及功能。

aspen plus能做什么？aspen plus是一个功能十分强大的过程模拟软件，强大之处在于：1.它几乎内建了所有化工过程所涉及的原理公式，也就是说化工专业的课程他全部都包括了；2.它附带了完善的数据库，囊括了所有你需要去化工手册上查找的数据；3.强大的分析工具，比如改变输入会怎样影响输出? aspen plus已经自带了此类工具，可以直接使用。

正因为如此, aspen plus可以很方便的计算出大的复杂的流程;4.aspen plus是平衡态体系的软件。
