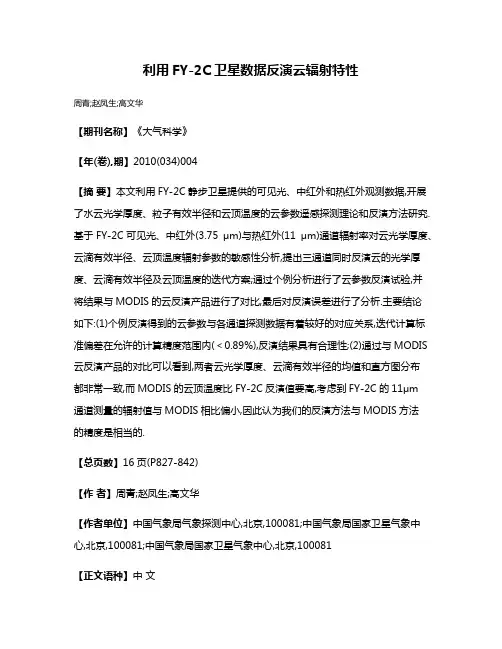

利用FY-2C卫星数据反演云辐射特性

利用FY-2C卫星数据反演云辐射特性周青;赵凤生;高文华【期刊名称】《大气科学》【年(卷),期】2010(034)004【摘要】本文利用FY-2C静步卫星提供的可见光、中红外和热红外观测数据,开展了水云光学厚度、粒子有效半径和云顶温度的云参数遥感探测理论和反演方法研究.基于FY-2C可见光、中红外(3.75 μm)与热红外(11 μm)通道辐射率对云光学厚度、云滴有效半径、云顶温度辐射参数的敏感性分析,提出三通道同时反演云的光学厚度、云滴有效半径及云顶温度的迭代方案;通过个例分析进行了云参数反演试验,并将结果与MODIS的云反演产品进行了对比,最后对反演误差进行了分析.主要结论如下:(1)个例反演得到的云参数与各通道探测数据有着较好的对应关系,迭代计算标准偏差在允许的计算精度范围内(＜0.89%),反演结果具有合理性;(2)通过与MODIS 云反演产品的对比可以看到,两者云光学厚度、云滴有效半径的均值和直方图分布都非常一致,而MODIS的云顶温度比FY-2C反演值要高,考虑到FY-2C的11μm通道测量的辐射值与MODIS相比偏小,因此认为我们的反演方法与MODIS方法的精度是相当的.【总页数】16页(P827-842)【作者】周青;赵凤生;高文华【作者单位】中国气象局气象探测中心,北京,100081;中国气象局国家卫星气象中心,北京,100081;中国气象局国家卫星气象中心,北京,100081【正文语种】中文【中图分类】P405【相关文献】1.FY-2C卫星反演云参数产品在湖南人工增雨抗旱中的应用 [J], 徐冬英;张中波;王璐;樊志超;王治平2.FY-2C卫星反演云参数产品在一次飞机增雨作业中的应用 [J], 刘星光;李鹏;单良3.用FY-2C/D卫星等综合观测资料反演云物理特性产品及检验 [J], 周毓荃;陈英英;李娟;黄毅梅;何小东;周非非;吴门新;胡波;毛节泰4.利用FY-2C静止卫星资料反演云粒子有效半径的试验研究 [J], 陈英英;周毓荃;毛节泰;杨军5.利用NOAA-AVHRR观测数据反演云辐射特性的一种迭代方法 [J], 赵凤生;丁强;孙同明;孔庆欣;胡雯;荀尚培;邵鸿飞因版权原因，仅展示原文概要，查看原文内容请购买。

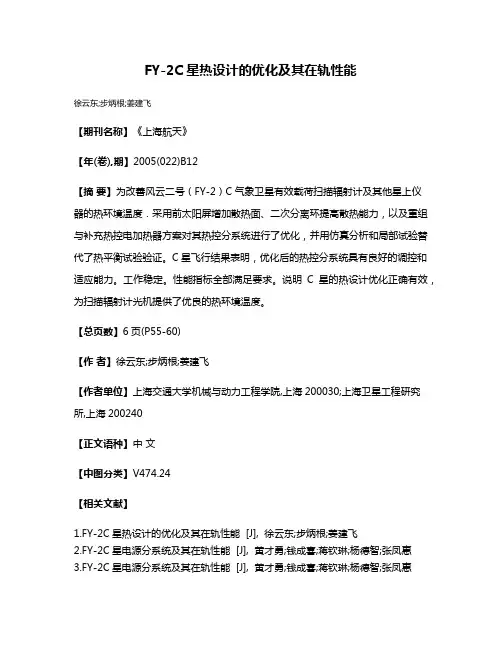

FY-2C星热设计的优化及其在轨性能

FY-2C星热设计的优化及其在轨性能
徐云东;步炳根;姜建飞
【期刊名称】《上海航天》
【年(卷),期】2005(022)B12
【摘要】为改善风云二号（FY-2）C气象卫星有效载荷扫描辐射计及其他星上仪
器的热环境温度．采用前太阳屏增加散热面、二次分离环提高散热能力，以及重组与补充热控电加热器方案对其热控分系统进行了优化，并用仿真分析和局部试验替代了热平衡试验验证。

C星飞行结果表明，优化后的热控分系统具有良好的调控和适应能力。

工作稳定。

性能指标全部满足要求。

说明C星的热设计优化正确有效，为扫描辐射计光机提供了优良的热环境温度。

【总页数】6页(P55-60)
【作者】徐云东;步炳根;姜建飞
【作者单位】上海交通大学机械与动力工程学院,上海200030;上海卫星工程研究所,上海200240
【正文语种】中文
【中图分类】V474.24
【相关文献】
1.FY-2C星热设计的优化及其在轨性能 [J], 徐云东;步炳根;姜建飞
2.FY-2C星电源分系统及其在轨性能 [J], 黄才勇;钱成喜;蒋钦琳;杨德智;张凤惠
3.FY-2C星电源分系统及其在轨性能 [J], 黄才勇;钱成喜;蒋钦琳;杨德智;张凤惠
4.高轨卫星机热一体化星敏感器支架设计 [J], WANG Zhiguo;ZHANG Zonghua;CHEN Shuangquan;MAO Min
5.FY-2C卫星太阳电池阵在轨性能分析 [J], 高剑锋; 铁琳; 蒋钦琳; 黄才勇
因版权原因，仅展示原文概要，查看原文内容请购买。

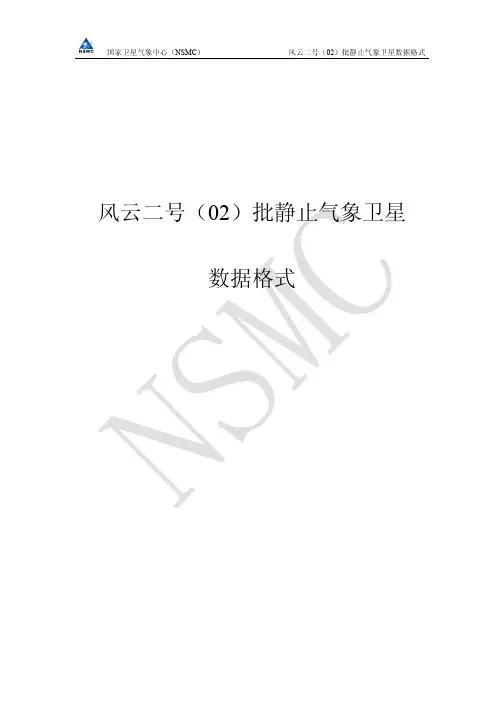

试谈FY-2号(02)批静止气象卫星数据格式(pdf 38页)

表 4.1 辐射计主要技术指标
通道
可见光红外 1 红外 2 红外分辨率（KM）
0.55-0.90 1.25
白天的云、雪、水体
10.3-11.3 5
昼夜云、下垫面温度、云雪区分
11.5-12.5 5
昼夜云
6.3-7.6
5
半透明卷云的云顶温度、中高层水汽
红外 4
3.5-4.0
3.1.1 FY-2C 星 S-VISSR 与 FY-2B S-VISSR 传输格式的主要区别 ..............................1 3.1.2 FY-2 C 卫星展宽数据传输格式 ..............................................................................3 3.1.3 编码方法.................................................................................................................20 3.1.4 对表 4.5-4.6 和 4.8-4.11 中所使用数据类型的说明.............................................21 4 FY-2C 存档数据格式 CSV ..................................................................................................24 4.1.1 压缩的 S-VISSR(CSV)数据文件格式...................................................................24 4.1.2 CSV 质量控制文件格式 ........................................................................................28 4.1.3 关于质量控制.........................................................................................................29 4.1.4 关于南北半球划分图.............................................................................................30 5 FY-2C 标称投影数据集产品（NOM）的 HDF 文件格式 1.0 版 ....................................31 5.1 标称投影简介.................................................................................................................31 5.2 标称投影数据集产品（NOM）的 HDF 文件格式简介..............................................31 5.3 标称投影数据集产品（NOM）的内容........................................................................34

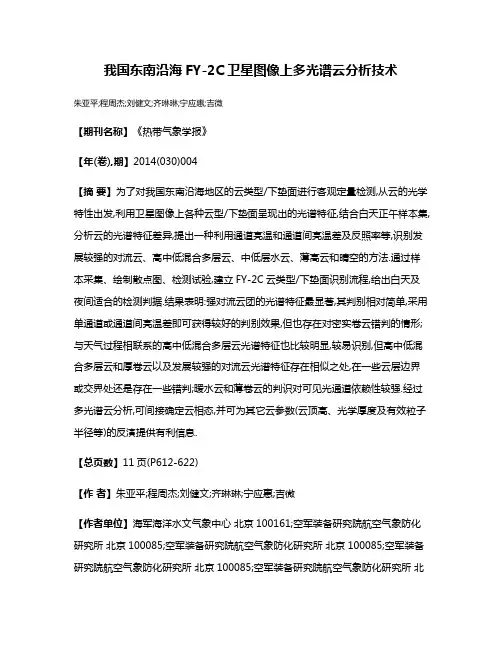

我国东南沿海FY-2C卫星图像上多光谱云分析技术

我国东南沿海FY-2C卫星图像上多光谱云分析技术朱亚平;程周杰;刘健文;齐琳琳;宁应惠;吉微【期刊名称】《热带气象学报》【年(卷),期】2014(030)004【摘要】为了对我国东南沿海地区的云类型/下垫面进行客观定量检测,从云的光学特性出发,利用卫星图像上各种云型/下垫面呈现出的光谱特征,结合白天正午样本集,分析云的光谱特征差异,提出一种利用通道亮温和通道间亮温差及反照率等,识别发展较强的对流云、高中低混合多层云、中低层水云、薄高云和晴空的方法.通过样本采集、绘制散点图、检测试验,建立FY-2C云类型/下垫面识别流程,给出白天及夜间适合的检测判据.结果表明:强对流云团的光谱特征最显著,其判别相对简单,采用单通道或通道间亮温差即可获得较好的判别效果,但也存在对密实卷云错判的情形;与天气过程相联系的高中低混合多层云光谱特征也比较明显,较易识别,但高中低混合多层云和厚卷云以及发展较强的对流云光谱特征存在相似之处,在一些云层边界或交界处还是存在一些错判;暖水云和薄卷云的判识对可见光通道依赖性较强.经过多光谱云分析,可间接确定云相态,并可为其它云参数(云顶高、光学厚度及有效粒子半径等)的反演提供有利信息.【总页数】11页(P612-622)【作者】朱亚平;程周杰;刘健文;齐琳琳;宁应惠;吉微【作者单位】海军海洋水文气象中心北京100161;空军装备研究院航空气象防化研究所北京100085;空军装备研究院航空气象防化研究所北京100085;空军装备研究院航空气象防化研究所北京100085;空军装备研究院航空气象防化研究所北京100085;空军装备研究院航空气象防化研究所北京100085;空军装备研究院航空气象防化研究所北京100085【正文语种】中文【中图分类】P412.27【相关文献】1.近红外光谱分析技术在快速分析上的应用 [J], 刘发龙;马新刚;程福银;何峻荣2.近红外光谱分析技术在酒醅常规指标检测上的应用 [J], SHEN Xiaomei;LIU Guoying3.光谱分析技术在作物氮素诊断上的应用研究进展 [J], 栗方亮;孔庆波;张青4.经典女子箭步式上挺关键技术环节的运动学分析——基于廖秋云世锦赛破挺举世界纪录动作的技术诊断 [J], 但林飞;吴紫莹;石智勇;梅齐昌;刘功聚;李建设5.近红外光谱分析技术在青贮饲料营养品质检测评价上的研究进展 [J], 杨雪萍;陈菲;倪奎奎;李军涛;林炎丽;杨富裕因版权原因，仅展示原文概要，查看原文内容请购买。

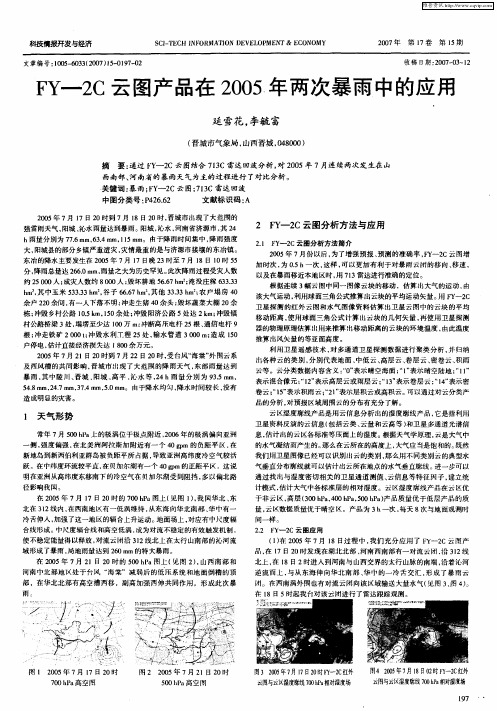

FY-2C云图产品在2005年两次暴雨中的应用

分，降雨总量达２６ｍ．６．ｍ雨量之大为历史罕Ｉ。０见此次降雨过程受灾人数
约２０人；５０成灾人数约８０人；００毁坏耕地５．淹没庄稼６３３０６７ｍ；６ｈ３．３ｈ＂其中玉米５３３ｍ，ｍ．３．谷子６．ｍ，３ｈ６７ｈ其他３．ｍ；户塌房４６３３ｈ农３０余户２０间，一人下落不明；２余有冲走生猪４余头；０毁坏蔬菜大棚２余０栋；冲毁乡村公路ｌ．ｋ，５余处；０ｍｌ０５冲毁阳济公路５处达２ｍ；冲毁镇ｋ
２Ｆ一２ＹＣ云图分析方法与应用
２１Ｆ —２．Ｙｃ云图分析方法简介２ｏ年７份以后，０５月为了增强预报、预测的准确率，Ｙｃ云图增Ｆ一２加时次，０一次，为．ｈ５这样，可以更加有利于对暴雨云跚的移向、移速，以及在暴雨移近本地区时，７３用ｌ雷达进行准确的定位。根据连续３幅云图巾同一图像云块的移动．估算ｆ大气的运动，ＩＪ由该大气运动．利用球面三角公式推算ｉ云块的平均运动矢量。Ｆ —２ｉＪ用Ｙｃ卫星探测的红外云图和水气图像资料估算出卫星云图巾的云块的平均移动距离，使用球面三角公式计算出云块的几何矢量，再使用卫星探测器的物理原理估算ｆ用来推算｝移动距离的云块的环境温度，ｉｉＨ由此温度推箅出风矢量的等亚面高度。利用卫星遥感技术，对多通道卫星探测数据进行聚类分析．并归纳各种云的类别．分别代表地面、云、中低高层云、卷层云、密卷云、积雨云等。云分类数据内容含义：０表示晴空海面；ｌ表示晴空陆地；ｌ” “” “” “１

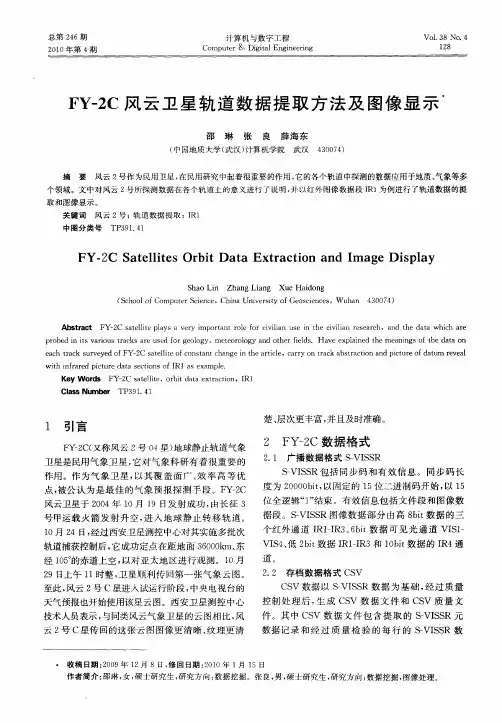

FY-2C风云卫星轨道数据提取方法及图像显示

ｗｉｎｒｒｄｐｃｕｅｄｔｅｔｎｆＩｓｅａｌ．ｔｉｆａｅｉｔｒａａｓｃｉｓｏＲ１ａｘｍｐｅｈｏ
ＫｙＷｏｒｓＦＹ－Ｃａｅｌｅｒｉｄｔｘｒｃｉｎ，Ｉｅｄ２ｓｔｌｔ，ｏｂｔａａｅｔａｔｉｏＲ１
据段。ＳＶＩＳ图像数据部分由高８ｉ数据的三－ＳＲｂｔ
个红外通道Ｉ一Ｒ、ｂｔ据可见光通道ＶＩ１Ｒ１Ｉ３６ｉ数Ｓ一
轨道捕获控制后，它成功定点在距地面３００ｍ、６０ｋ东
经１５的赤道上空，０。以对亚太地区进行观测。１ｏ月
取和图像显示。
关键词风云２；道数据提取；Ｒ号轨Ｉ１ＴＰ９．１３１４中图分类号
ＦＹ－ＣａｅｌｔｓＯｒｉａａＥｘｒｃｉｎａｄＩａｅＤｉｐｌｙ２ＳｔｌｉｅｂｔＤｔｔａｔｏｎｍｇｓａ
ＣＶ数据以ＶＳＲ数据为基础，ＳＩＳ经过质量控制处理后，成ＣＶ数据文件和ＣＶ质量文生ＳＳ
天气预报也开始使用该星云图。西安卫星测控中心
技术人员表示，同类风云气象卫星的云图相比，与风云２号Ｃ星传回的这张云图图像更清晰、理更清纹
武汉４０７）３０４（中国地质大学（武汉）计算机学院
摘要
风云２号作为民用卫星，民用研究中起着很重要的作用，在它的各个轨道中探测的数据应用于地质、气象等多

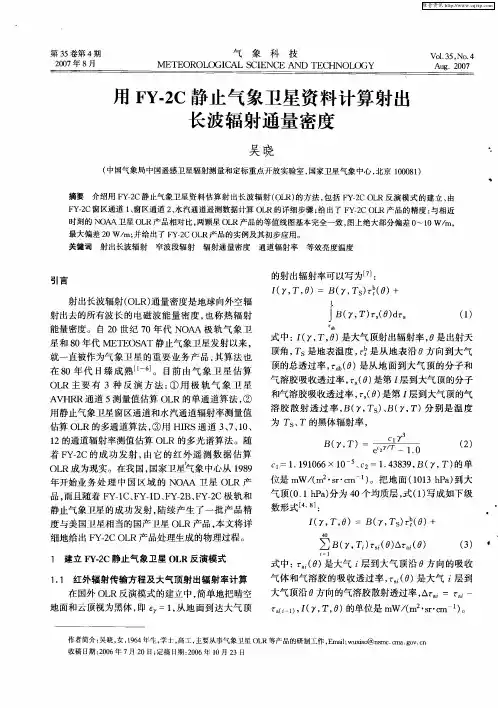

用FY-2C静止气象卫星资料计算射出长波辐射通量密度

溶胶散射透过率，７Ｔ）ＢｙＴ）Ｂ（，ｓ、（，分别是温度为、的黑体辐射率，Ｔ
１，３
１２的通道辐射率测值估算ＯＲ的多光谱算法。随Ｌ
着Ｆ２Ｙ一Ｃ的成功发射，它的红外遥测数据估算由ＯＬＲ成为现实。在我国，国家卫星气象中心从１８９９
引言
的射出辐射率可以写为［：］
ＪｙＴ，）（，０＝ＢｙＴ）（）（，ｓ－０＋４
射出长波辐射（Ｒ）量密度是地球向外空辐ＯＬ通射出去的所有波长的电磁波能量密度，也称热辐射
能量密度。自２０世纪７０年代ＮＯＡ极轨气象卫Ａ
气体和气溶胶的吸收透过率，）ｒ（是大气ｉ到层大气顶沿方向的气溶胶散射透过率，ｒＡ＝ｒ —
ｒ（）Ｊｙ，０ａ，（Ｔ，）的单位是ｍｗ／ｍ２ｓ・ｍ）Ｈ（・ｃｒ。
作者简介：吴晓，１６女，９４年生，学士，高工，主要从事气象卫星ＯＲ等产品的研制工作，ｍａｌｘａ＠ｎｍｕｎＬＥｉｗｕｉ：ｏｓｃ㈨ｇｖｃ收稿日期：０６年７月２２００日；定稿日期：０６年１２００月２３日
年开始业务处理中国区域的ＮＡＡ卫星ＯＬ产ＯＲ品，而且随着Ｆ１、Ｙ１Ｆ一Ｂ、Ｙ一Ｃ极轨和Ｙ一ＣＦ一Ｄ、Ｙ２Ｆ２
Ｂ（，７Ｔ）
（）２
ｃ＝１１１６１．９０６×１一、２．３３，ｙ，的单０ｃ＝１４８９Ｂ（Ｔ）

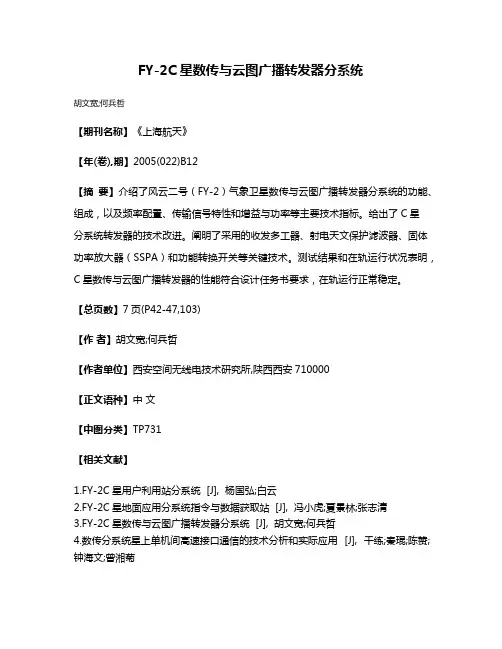

FY-2C星数传与云图广播转发器分系统

FY-2C星数传与云图广播转发器分系统
胡文宽;何兵哲
【期刊名称】《上海航天》
【年(卷),期】2005(022)B12
【摘要】介绍了风云二号（FY-2）气象卫星数传与云图广播转发器分系统的功能、组成，以及频率配置、传输信号特性和增益与功率等主要技术指标。

给出了C星
分系统转发器的技术改进。

阐明了采用的收发多工器、射电天文保护滤波器、固体功率放大器（SSPA）和功能转换开关等关键技术。

测试结果和在轨运行状况表明，C星数传与云图广播转发器的性能符合设计任务书要求，在轨运行正常稳定。

【总页数】7页(P42-47,103)
【作者】胡文宽;何兵哲
【作者单位】西安空间无线电技术研究所,陕西西安710000
【正文语种】中文
【中图分类】TP731
【相关文献】
1.FY-2C星用户利用站分系统 [J], 杨国弘;白云
2.FY-2C星地面应用分系统指令与数据获取站 [J], 冯小虎;夏景林;张志清
3.FY-2C星数传与云图广播转发器分系统 [J], 胡文宽;何兵哲
4.数传分系统星上单机间高速接口通信的技术分析和实际应用 [J], 干练;秦琨;陈赞;钟海文;曾湘菊
5.数传分系统星上单机间高速接口通信的技术分析和实际应用 [J], 干练[1];秦琨[2];陈赞[2];钟海文[2];曾湘菊[3]
因版权原因，仅展示原文概要，查看原文内容请购买。

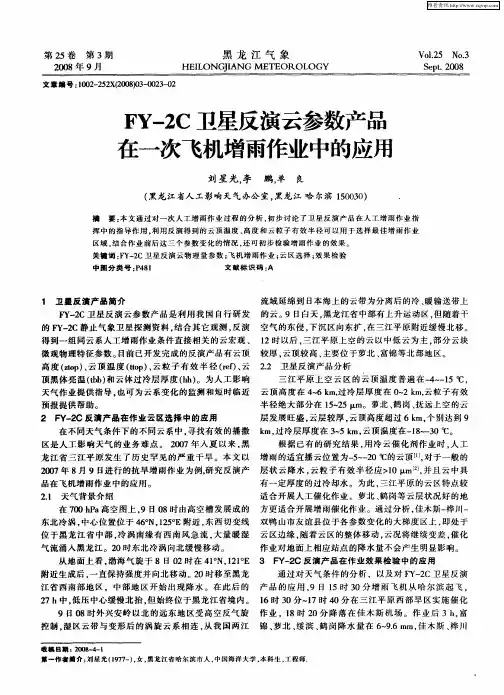

FY-2C卫星反演云参数产品在一次飞机增雨作业中的应用

通过对天气条件的分析。以及对Ｆ一Ｃ卫星反演Ｙ２
从地面上看。海气旋于８１０渤２时在４。１１Ｅ３Ｆ一Ｃ反演产品在作业效果检验中的应用３ｌＮ，２。：２Ｙ
附近生成后．一直保持强度并向北移动。Ｏ时移至黑龙２
挥中的指导作用．用反演得到的云顶温度、度和云粒子有效半径可以用于选择最佳增雨作业利高区域，合作业前后这三个参数变化的情况，可初步检验增雨作业的效果。结还关键词：Ｙ－Ｃ卫星反演云物理量参数；Ｆ－２飞机增雨作业；区选择；果检验云效
江省西南部地区。中部地区开始出现降水。在此后的产品的应用，日１９５时３０分增雨飞机从哈尔滨起飞。
２７ｈ中。压中心缓慢北抬。始终位于黑龙江省境内。ｌ低但６时３０分一７时４ｌ０分在三江平原西部旱区实施催化
层发展旺盛，云层较厚。云顶高度超过６ｋ个别达到９ｍ。
根据已有的研究结果，用冷云催化剂作业时．人工
ｍ， — ｍ，ｌ— Ｏ℃。在不同天气条件下的不同云系中，寻找有效的播撒ｋ过冷层厚度在３５ｋ云顶温度在一８３龙江省三江平原发生了历史罕见的严重干旱。本文以增雨的适宜播云位置为一～２５０℃的云顶 Ⅲ．于一般的１对］

FY-2C

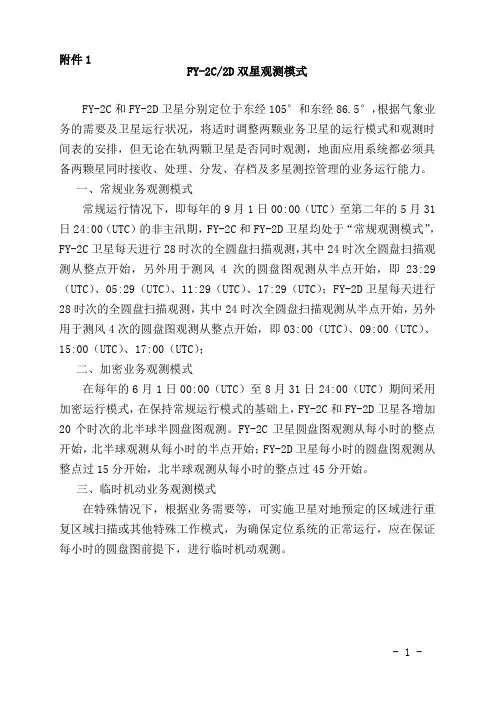

附件1FY-2C/2D双星观测模式FY-2C和FY-2D卫星分别定位于东经105°和东经86.5°，根据气象业务的需要及卫星运行状况，将适时调整两颗业务卫星的运行模式和观测时间表的安排，但无论在轨两颗卫星是否同时观测，地面应用系统都必须具备两颗星同时接收、处理、分发、存档及多星测控管理的业务运行能力。

一、常规业务观测模式常规运行情况下，即每年的9月1日00:00（UTC）至第二年的5月31日24:00（UTC）的非主汛期，FY-2C和FY-2D卫星均处于“常规观测模式”，FY-2C卫星每天进行28时次的全圆盘扫描观测，其中24时次全圆盘扫描观测从整点开始，另外用于测风4次的圆盘图观测从半点开始，即23:29（UTC）、05:29（UTC）、11:29（UTC）、17:29（UTC）；FY-2D卫星每天进行28时次的全圆盘扫描观测，其中24时次全圆盘扫描观测从半点开始，另外用于测风4次的圆盘图观测从整点开始，即03:00（UTC）、09:00（UTC）、15:00（UTC）、17:00（UTC）；二、加密业务观测模式在每年的6月1日00:00（UTC）至8月31日24:00（UTC）期间采用加密运行模式，在保持常规运行模式的基础上，FY-2C和FY-2D卫星各增加20个时次的北半球半圆盘图观测。

FY-2C卫星圆盘图观测从每小时的整点开始，北半球观测从每小时的半点开始；FY-2D卫星每小时的圆盘图观测从整点过15分开始，北半球观测从每小时的整点过45分开始。

三、临时机动业务观测模式在特殊情况下，根据业务需要等，可实施卫星对地预定的区域进行重复区域扫描或其他特殊工作模式，为确保定位系统的正常运行，应在保证每小时的圆盘图前提下，进行临时机动观测。

- 1 -附件2 9210 PCVSAT FY-2C/2D双星产品分发表- 2 -- 3 -- 4 -- 5 -- 6 -- 7 -- 8 -- 9 -备注：9210系统分发优先级：第1级：图像产品文件名中第二位为I、W、V、S、R依次分发，例如：EILMYYGA.AWXEWLMYYGA.AWXEVLMYYGA.AWXESLMYYGA.AWXERLMYYGA.AWX第2级：监测分析产品中的火、雾、西北太平洋编号热带气旋监测、中国陆地暴雨监测分析、南海季风监测分析产品；图像产品中的沙尘暴产品；定量产品中的降水估计、大气运动矢量产品。

FY-2C星多通道扫描辐射计及其在轨运行

FY-2C星多通道扫描辐射计及其在轨运行
陈桂林;栾炳辉
【期刊名称】《上海航天》
【年(卷),期】2005(022)0z1
【摘要】介绍了风云二号(FY-2)C静止气象卫星多通道扫描辐射计的性能、组成和工作原理,以及为适应将3通道改为5通道而完成的5通道焦平面、光学系统、结构、电子学、红外探测器、辐射致冷器、光学薄膜和第二扫描结构等主要设计改进.卫星的在轨测试和运行结果表明,C星扫描辐射计在第一代自旋静止气象卫星上实现了包括中波红外的5通道同时对地观测,图像质量总体优于同类
GMS5,METEOSAT-5静止气象卫星,与目前应用的GOES9三轴稳定静止气象卫星基本相当.
【总页数】8页(P21-27,71)
【作者】陈桂林;栾炳辉
【作者单位】中国科学院,上海技术物理研究所,上海,200083;中国科学院,上海技术物理研究所,上海,200083
【正文语种】中文
【中图分类】TN215;TP731
【相关文献】
1.气象卫星最小的“千里眼”是怎样炼成的?——风云四号A星多通道扫描成像辐射计红外探测器芯片研制回顾 [J], 李向阳;贾嘉
2.HY-2卫星扫描微波辐射计多通道分辨率匹配技术研究 [J], 黄磊;周武;李延民
3.FY-2C星多通道扫描辐射计及其在轨运行 [J], 陈桂林;栾炳辉
4.FY-1C/D极轨气象卫星10通道扫描辐射计及其在轨运行 [J], 郑亲波
5.多通道扫描辐射计行间错位的配准方法 [J], 李凯;韩昌佩;朱钰;吴亚鹏
因版权原因，仅展示原文概要，查看原文内容请购买。

FY-2C

FY-2C气象卫星延时云图的校正及实现方法

Delay Cloud Picture Correction and Its Realization Method for FY_2C Meteorological Satellite
作者：乔田华李国春
作者机构：沈阳农业大学,辽宁沈阳110161
出版物刊名：农业网络信息
页码： 120-123页
主题词：非线性插值法简化网格数据延时云图
摘要：应用非线性插值法对FY-2C静止气象卫星数据中提供的简化网格数据进行近似插值计算。

从计算结果看,使用非线性插值法对延时云图的校正效果较为理想,像点定位后扫描列的形状为一条平滑的曲线,基本实现了风云二数据的图像定位,为遥感数据的参数反演和针对性分析做了铺垫。

“9210”下传卫星云图资料的转换及应用

“9210”下传卫星云图资料的转换及应用
黄本峰;李刚
【期刊名称】《山东气象》
【年(卷),期】1999(019)003
【摘要】主要介绍了“９２１０”工程下传的卫星云图的基本格式以及ＹＳ－９０００电视图文制作系统中云图转换功能，实现了利用“９２１０”工程下传的卫星去和于电视预报节目制作的目的。

【总页数】3页(P42-44)
【作者】黄本峰;李刚
【作者单位】蓬莱市气象局;烟台市气象局
【正文语种】中文
【中图分类】P455
【相关文献】
1.卫星云图与雷达资料在一次强对流天气过程中的应用 [J], 李景祥;郑稻根;叶爱玲;王知航
2.卫星云图资料在降水量客观分析中的应用试验 [J], 刘刈;何险峰;刘德
3.用VC++实现9210卫星云图剪切及显示 [J], 张子峰;杨艳萍;王海滨
4.卫星云图与雷达资料在克州强对流天气过程中的应用 [J], 艾克代·沙拉木;阿依谢姆古丽·孜比不拉;仙米西努尔·克里木;阿提坎木·那曼;茹仙古丽·阿布都瓦依提
5.应用环流形势图结合卫星云图等资料综合分析二次相同强度对流天气的成因 [J], 程琛
因版权原因，仅展示原文概要，查看原文内容请购买。

“9210”卫星通信系统气象卫星业务产品简介

“9210”卫星通信系统气象卫星业务产品简介
黄淑娥;颜冰
【期刊名称】《气象与减灾研究》
【年(卷),期】2000(0)2
【总页数】3页(P40-42)
【关键词】静止气象卫星;卫星通信系统;气象卫星业务;极轨气象卫星;产品简介;空数据集;国家卫星气象中心;射出长波辐射;云导风;扫描辐射计
【作者】黄淑娥;颜冰
【作者单位】江西省气象科研所;江西省气象信息网络中心
【正文语种】中文
【中图分类】P414.4
【相关文献】
1.气象卫星使用8025～8400MHz频段作为卫星地球探测业务的规范研究 [J], 聂晶;冯小虎;朱爱军
2.气象卫星综合应用业务系统（9210工程）简介 [J], 张善君
3.气象卫星综合应用业务系统中业务应用软件的本地化 [J], 高宇;夏巧利
4.气象卫星综合业务系统(9210工程)介绍 [J], 胡小宁
5.中国风云气象卫星已被纳入全球业务应用气象卫星序列 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

风云二号气象卫星

风云二号气象卫星(FY-2)是我国自行研制的第一颗地球静止轨道气象卫星，与极地轨道气象卫星相辅相成，构成我国气象卫星应用体系。

风云二号卫星作用是获取白天可见光云图、昼夜红外云图和水气分布图，进行天气图传真广播，供国内外气象资料利用站接收利用，收集气象、水文和海洋等数据收集平台的气象监测数据，监测太阳活动和卫星所处轨道的空间环境，为卫星工程和空间环境科学研究提供监测数据。

风云二号静止气象卫星资料越来越成为天气分析，预报服务中必不可少的重要监测手段。

主要性能参数卫星质量：1365公斤轨道特性：地球静止轨道设计寿命：3年发射历程风云二号系列静止气象卫星是我国第一代静止气象卫星，计划发射5颗，即风云二号A/B/C/D/E，两颗试验星（风云二号A/B），三颗业务星（风云二号C/D/E）。

其中风云二号A 星于1997年6月10日发射成功，风云二号B星于2000年6月25日发射成功，姿态均为自旋稳定，只有一个三通道扫描辐射计，设计寿命3年。

从风云二号C星起，扫描辐射计由三个通道增加到五个通道，在性能上较风云二号A/B两星有较大的改进与提高。

风云二号C 星和D星已分别于2004年10月19日和2006年12月8日年发射。

E风云二号气象卫星星计划于2009年发射。

12月23日8时54分，我国在西昌卫星发射中心用长征三号甲运载火箭，成功将"风云二号"06星送入预定轨道。

火箭飞行24分钟后，西安卫星测控中心传来数据表明，卫星已经成功进入地球同步转移轨道。

经过一系列控制，卫星将最终定点于东经123．5度赤道上空。

"风云二号"06星是由中国航天科技集团公司所属上海航天技术研究院为主研制，可全天候对地球进行连续气象监视，获取地球空间环境白天可见光云图、昼夜红外云图和水汽分布图；收集和转发气象、海洋、水文等观测数据；监测太阳X射线和空间粒子辐射数据等。

卫星重1.39吨，在轨采用自旋稳定方式，用户为中国气象局。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

short int iPixelNumberOfImageTopLeft; //图像左上角象元号
short int iSampleRatio;
//抽样率
short int iLatitudeOfNorth; //地理范围（北纬）
short int iLatitudeOfSouth; //地理范围（南纬）
一级文件头记录结构：序号字节序号字节数
1
1－12
12
类型 Char×12
描述字 SAT96 文件名
-4-
国家卫星气象中心（NSMC）
2
13－14
2
3
15－16
2
4
17－18
2
5
19－20
2
6
21－22
2
7
23－24
2825－262927－28
2
10 29－30
2
11 31－38
8
12 39－40
l
=
a
sin
θ
1
⎜⎛ ⎜
k ⎜⎜⎝
tg θ 2
tg θ1 2
⎟⎞ ⎟k ⎟⎟⎠
其中θ1 为标准余纬，K=0.7156。
X = (L * sin(θ ) + X0) Y = (L * cos(θ ) + Y0)
其中： X0, Y0 是制图坐标系中极点的位置标准纬度是：30N 和 60N
1.2.3.2 Mercator 投影图
SPIN 在 YZ 平面上的投影和 Z 轴之间的夹角。
δr
卫星姿态的赤纬。指 J2000.0 平天球坐标系中卫星自旋矢量
SPIN 和 YZ 平面之间的夹角。
-2-
国家卫星气象中心（NSMC）
风云二号 C 卫星业务产品释用手册
β
由卫星自旋轴与太阳中心组成的平面和由卫星自旋轴与地球中
心组成的平面这两个平面之间的夹角。也就是卫星在自旋过程中，
2
10 65－66
2
11 67－68
2
类型 A×8 I×2 I×2 I×2 I×2 I×2 I×2 I×2 I×2 I×2 I×2
-5-
风云二号 C 卫星业务产品释用手册
整型数的字节顺序第一级文件头长度第二级文件头长度填充段数据长度
记录长度文件头占用记录数产品数据占用记录数
产品类别压缩方式格式说明字串产品数据质量标记
2
Int16 Int16 Int16 Int16 Int16 Int16 Int16 Int16 Int16 Char×8 Int16
二级文件头记录结构：
序号字节序号字节数
1
41－48
8
2
49－50
2
3
51－52
2
4
53－54
2
5
55－56
2
6
57－58
2
7
59－60
2
8
61－62
2
9
63－64
1.2.2 VISSR 图像坐标转换程序所用的参数与观测仪器与地球有关的常数
-1-
国家卫星气象中心（NSMC）
风云二号 C 卫星业务产品释用手册
参数 tS 观测开始时间
内容
P 扫描线之间的行际步进角 Q 扫描像素之间的采样角 IC 地球影像中心的行序号 JC 地球影像中心列序号
n 该通道的传感器个数，对于可见光为 4，对于红外为 1 ρ 滚动失配角，围绕 x 轴旋转的失配角，从 Y 轴向 Z 轴转为正，它造成地
国家卫星气象中心（NSMC）
风云二号 C 卫星业务产品释用手册
1 FY-2C 卫星 9210 图像产品格式及原理简介
1.1 9210 图像产品原理简介
9210 图像产品主要生成 9210 图像产品格式以及 WEB 图像格式数据（bmp、 jpg）。采用的处理过程如下：
y 读取轨道姿态参数计算高分辨率网格（分辨率为 0.04 度）； y 根据投影公式获得图像点的地理经纬度坐标； y 利用高分辨率网格进行双线性插值获得该点在 VISSR 中的坐标； y 由于计算得到的 VISSR 坐标是浮点数，因此在 VISSR 数据中取值时采用
1.2.3.1 Lambert 投影图投影光源在地球球心，影像面为一个与地球表面北纬 30 度和 60 度相割的圆
锥面，也成为双标准纬线等角圆锥投影。这种投影图在中纬度地区的变形比较小，
-3-
国家卫星气象中心（NSMC）
所以适合作中纬度地区的卫星云图底图。
风云二号 C 卫星业务产品释用手册
距离 L 的表达式为：
〖7〗
char
strVersion[8];
//格式说明字串
〖8〗
short int iFlagOfQuality;
//产品数据质量标记〖9〗
}AwxFileFirstHeader;
/* 静止气象卫星图像产品的第二级文件头记录格式 */typedef struct
[NP ]
地球章动和进动矩阵
1.2.3 地图投影的基本原理和算法地球是一个椭圆球体，其长半轴为 6378.245 公里，短半轴为 6356.863 公里，
可以看作一个球体。按照一定的数学条件，把球形的地球表面展开绘于平面上就是地图投影。经过地图投影后，地球表面的地理区域的距离、面积、角度、形状等几何特征一般都要发生变化，从而产生投影误差。保持其中某一种几何特征不变，可以把投影分为等角、等积、任意投影三种。FY2C 分区图处理中采用的都属于等角投影。
short int iLongitudeOfWest; //地理范围（西经）
short int iLongitudeOfEast; //地理范围（东经）
short int iCenterLatitudeOfProjection;//投影中心纬度度×100
-7-
国家卫星气象中心（NSMC）
风云二号 C 卫星业务产品释用手册
short int iMinute;
//时间（分）
short int iChannel;
//通道号
short int iFlagOfProjection;
//投影方式
short int iWidthOfImage;
//图像宽度
short int iHeightOfImage;
//图像高度
short int iScanLineNumberOfImageTopLeft; //图像左上角扫描线号
[M ] VISSR 失配矩阵
Re 地球的赤道半径 f 地球扁率
注：从卫星指向地心的方向为 X 轴，卫星自旋轴的方向为 Z 轴，Y 轴由右手法则确定。
姿态参数
姿态参数每 5 分钟一组，共 33 组，每一组由以下参数组成：
参数
内容
tn
预报时间
αr
卫星姿态的赤经。指 J2000.0 平天球坐标系中卫星自旋矢量
保留
下面为读取 9210 图像产品头记录的 c 程序数据结构：
/*第一级头记录*/
typedef struct AwxFileFirstHeader
{char
strFileName[12];
//文件名
short int iByteOrder;
//形数的字节顺序
short int iFirstHeaderLength; //第一级文件头长度
风云二号 C 卫星业务产品释用手册
图象左上角象元号抽样率
地理范围（北纬）地理范围（南纬）地理范围（西经）地理范围（东经）
投影中心纬度投影中心经度投影标准纬度 1（或标准经度）标准投影纬度 2 投影水平分辨率投影垂直分辨率地理网格叠加标志地理网格叠加值调色表数据块长度定标数据块长度定位数据块长度
short int iCenterLongitudeOfProjection;//投影中心经度度×100
short int iStandardLatitude1;//标准投影纬度 1（或标准经度）
short int iStandardLatitude2;
//标准投影纬度 2
short int iHorizontalResolution;//投影水平分辨率公里×100
三次样条插值法获得该点的计数值。
1.2 图像产品生成的原理和算法
1.2.1 VISSR 图像的定位算法风云二号气象卫星图像定位的参数共有十三个。它们是：每个时刻卫星的位
置(X，Y，Z)、卫星姿态(卫星自旋矢量 SPIN 的指向和卫星的自旋速度)、扫描仪失配(ρ，ζ，η)、β 角。图像定位参数计算完成后，可以对 VISSR 图像进行定位。图像定位是对每一个图像像元确定其地理经纬度。
short int iSecondHeaderLength; //第二级文件头长度
-6-
〖1〗〖2〗〖3〗〖4〗
国家卫星气象中心（NSMC）
风云二号 C 卫星业务产品释用手册
short int iFillSectionLength; //填充段数据长度
short int iRecoderLength;
投影光源在地球球心，影像面是一个与地球表面南、北纬 22.5 度相割的圆柱面。这种投影图在低纬度地区的变形比较小。
投影平面上某条经线上的网格点所在纬度的余弦可以这么确定：
cosϕ =
a cos 22.5o
(a cos 22.5o )2 + (J ed )
其中 d 为网格距离，Je 为该网格点相对于赤道的坐标。
short int iVerticalResolution; //投影垂直分辨率公里×100
short int iOverlapFlagGeoGrid; //地理网格叠加标志

FY-2C 卫星9210图像产品格式以及原理介绍

合集下载

FY-2C卫星云图接收处理系统概述及故障分析

利用FY-2C卫星数据反演云辐射特性

FY-2C星热设计的优化及其在轨性能

试谈FY-2号(02)批静止气象卫星数据格式(pdf 38页)

我国东南沿海FY-2C卫星图像上多光谱云分析技术

FY-2C云图产品在2005年两次暴雨中的应用

FY-2C风云卫星轨道数据提取方法及图像显示

用FY-2C静止气象卫星资料计算射出长波辐射通量密度

FY-2C星数传与云图广播转发器分系统

FY-2C卫星反演云参数产品在一次飞机增雨作业中的应用

FY-2C

FY-2C星多通道扫描辐射计及其在轨运行

FY-2C

FY-2C气象卫星延时云图的校正及实现方法

“9210”下传卫星云图资料的转换及应用

“9210”卫星通信系统气象卫星业务产品简介

风云二号气象卫星

文档推荐

最新文档
