AutoGrid5 高级功能

  • 格式：pdf
  • 大小：3.56 MB
  • 文档页数：85

无奇线边界
三维网格示例

串列叶栅
Step1.Open CAD Files

打开Import and Link CAD窗口，调入/AG5/Tandem/Geom目录下的Demo.igs文件。

AutoGrid5 高级功能

尤迈克（北京）流体工程技术有限公司 NUMECA-Beijing Fluid Engineering Co., LTD

Bulb 结构

R=0 R=0


完全非匹配连接（FNMB）
匹配连接（CON）

非对称端壁
Step1.调入几何文件
按照具有对称端壁的准备几何文件 并输入AutoGrid，同标准AutoGrid步 骤及格式(/AG5/NonAxis/Geom Demo.geomturbo)

打开Import and Link CAD，调入 非对称端壁Face.igs，Link Non Axis to Hub
查看属性，AutoGrid会自动检测非对称端壁。

自动激活
Step2.生成正常网格
取消非对称结构，按照正常结构生成三维网格。

定义第一层网格尺度，并选择合适的Grid Level，执行Reset Default Topology操作。
Step3.添加Fillet结构

设定前后缘倒角半径， 和端壁的最小夹角，倒角 网格数目及分布。
Step4.其他
同时选中压力面和吸力面，Link to Blade
分别Link Hub和Shroud
Step 3: Link Leading & Trailing Edge

分别Link Leading Edge及Trailing Edge
定义叶片数
Step 4: Reset Default Topology

Step3.调整叶轮通道网格
生成默认拓扑结构
Set Default Topology
展向网格控制

B2B网格控制
网格数目、分布、网格类型、等Z线的添加等….
网格光顺控制
……

Step4.控制拓扑结构
当子午效应与叶轮通道有2 个及2个以上连接面时，必 须添加一条RS线。

铺网格面
调整左边快捷面板 中的控制参数 Default Topology


可选择是否使用奇线边界
Step 8: 其它
B2B网格控制
网格数目、分布、网格类型、等Z线的添加等….
网格光顺控制
……

三维网格生成
注：此部分内容与AUTOGRID5的基本功能培训中的操作相同，在此不重复讲解。

有奇线边界

Step3.设置非对称端壁参数
Repetition必须覆盖 通道网格在周向转过 的角度 在三维视图中显示 非对称端壁

Step4.重新生成三维网格
不需做任何修改，重新生成三维网格，AutoGrid会自动将端壁网格投 影至非对称表面。
激活所有叶片排，选取相应的Grid Level及第一层网格大小，生成默认拓扑结构。

AutoGrid会自动调 整叶片展向网格分 布，以使有间隙的 叶片排和无间隙的 叶片排在交接面上 分布保持一致。
Step4.调整展向网格

Step2.调整叶轮通道网格
Set Default Topology
选择grid level、定义第一层网格尺度
B2B网格控制
网格数目、分布、网格类型等….

网格光顺控制
……
Step3.进入ZR effect网格编辑模式
右键点击，进入编辑模式

Step 2: Link Blade & Endwall

分别Link Hub，Shroud，Blade（大叶片） 及Leading edge，Trailing edge。
Step2.Add Splitter并Link几何

B2B网格控制
网格数目、分布、网格类型、等Z线的添加等….
网格光顺控制
……
三维网格生成


Gap 结构
Step1.调入几何文件
调入/AG5/Gap/Geom/Demo.geomturbo文件，该文件不包括间隙。


Step3.调整进出口位置，定义叶片参数

Step4.调整光顺步数，生成默认拓扑结构

Step5.减少控制层，生成三维网格



Fillet 结构
Step1.调入几何
调入/AG5/Fillet/Geom/Demo.geomturbo文件，定义叶片参数。

1.2
1.1
Step2.Set Default Topology
Step6.生成三维网格

多分流叶片结构
Step1.Open CAD Files

打开Import and Link CAD窗口，调入/AG5/MultiSplitter/AxialTurbine/Geom目录下 的Demo.igs文件。
Step5.调整B2B网格
除了第一排叶片和最后一排叶片需要单独调整外，对于中间位置 的叶片，其静叶几何相似，动叶几何也相似，只需要调整一排静 叶和一排动叶，将其网格拓扑结构复制给其他即可。此操作在级 数较多时，可大大缩短调整网格的时间。


这时，row4（有叶顶间隙）和他相邻的叶片排的分布会发生变化。 可以手工调整其分布。
将右侧的分布复制，粘贴给左侧。

用同样的方法可以调 整row4右侧的网格分布 （Copy left distribution ，Paste right distribution）。
定义第一层网格尺度，并选择合适 的Grid Level，执行Reset Default Topology操作


Step 5: 调整进出口边位置
Step 6. 调整Bulb结构处的网格类型及数目

Bulb结构说明
Step 1: Open CAD Files

Import and Link CAD 调入/AG5/BULB/Geom目录下de & Endwall

气封结构
Step1.调入几何，定义ZR effect

调入/AG5/ZReffect/Geom目录下的 Demo.geomturbo 添加ZR effect 打开Import and Link CAD，调入 Demo_seal.igs，Import Meridional
按需要调整网格 数目及分布 退出编辑模式

Step5.生成三维网格
Step6.修改边界条件

将边界条件中的SOL*改为UND 打开FNM界面，删除原来的两个 连接，重新建立FNMB连接。
备注
前面所生成的网格中，气封网格和主通道网格的连接面是完全非匹配连接， 为了避免不必要的插值误差，通常在生成主通道网格时，在子午效应连接点 处加入等Z线，以使连接面称为匹配连接。
添加两个分流叶片，分别Link两个小叶片的几何。
Step3.Set Default Topology
调整出口位置，选择Grid level和第一层网格尺度，生成 默认拓扑结构。

Step4.调整并生成三维网格
B2B网格控制
网格数目、分布、网格类型、等Z线的添加等….
网格光顺控制
……
三维网格生成


3D Effect
Step1.Link CAD

Import and Link CAD 调入/AG5/3Deffect/Geom目录下Demo.igs,分别link hub，shroud，blade，leading edge，trailing edge Add 3D Effect，Link

用同样的方法依次调入第二排静叶，第二排动叶……
Step2.设置叶片参数，定义动叶间隙
依次设置每一排叶片参数：（叶 片数、转速、Rotor/Stator， Axial/Centrifugal）。 定义动叶间隙。

Step3.生成默认拓扑结构
Step2.定义间隙形状
选择自定义间隙形状，导入间隙几何 Tip.dat
间隙设定：
间隙既可以是根部间隙，也可以是顶部 间隙，分别对应Hub Gap和Shroud Gap. 间隙的尺寸单位和叶型数据单位相同。 用户在进行其他算例的网格生成时，需 额外注意叶型尺寸的单位，这样方可确 定应当给定的间隙尺寸的单位是米、厘 米还是毫米。 间隙中展向网格的数目包含在展向总网 格数中。 AutoGrid中支持三种方式定义间隙： a.间隙尺寸不变。此时只需指定前缘和尾 缘的间隙尺寸为相同值即可。 b.间隙尺寸线性变化。此时需分别指定前 缘和尾缘的间隙尺寸，AutoGrid会根据 这两个尺寸值进行插值确定间隙尺寸的 变化规律。 c.间隙尺寸是随意的变化形式。此时可通 过Defined Shape来引入定义间隙根部 的型线即可。
分别Link Hub，Shroud，Blade（前 排叶片）及Leading edge，Trailing edge。
Step2.Add Splitter并Link几何

添加一个分流叶片，Link后排叶片的几何（Blade，Leading edge，Trailing edge）。
间隙展向网格控制。
Step4.间隙网格控制

间隙周向网格控制。

Step5.生成三维网格

多级结构
Step1.调入几何
调入第一排静叶几何（ /AG5/MultiStage/Geom/Stator1.geomturbo） 添加第一排动叶Rotor1.geomturbo

合集下载

AutoGrid 中文说明书

AutoGrid 中文说明书

AutoGrid 用户用户操作操作操作说明说明 1. Compact 开机程序a) 打开笔记本电脑(登陆AutoGrid 用户帐号)，插入PCMCIA 卡到电脑的PCMCIA 卡插槽。

b) 连接视频线，从PCMCIA 卡到Compact 的测量头，注意插头的方向 c) 将电源线一端连接到PCMCIA 卡，注意插头方向d) 将电源线的另外一端接上电源，此时Compact 测量头会闪烁一次蓝光 e) 将加密狗插到笔记本电脑的USB 端口f) 启动AutoGrid 软件2. 校准程序a) 拿出标定块b) 开机程序后，选择File/ Calibration ，选择Compact 测量头正确的序列号(In process 选择hires(高分辨率)或hispd(高速)测量标定)，选择标定块名称，点finish ，待四只摄像头都启动以后准备对标定块拍照c) 可以拍摄5-7张照片，一张照片从标定块上方，六张照片来自标定块四周不同角度。

要保证两束激光准确对齐。

d) 关掉拍照窗口，软件开始自动计算校准数据，当数据全部出现绿色后校准完成。

点OK 保存校准数据并退出。

e) 一般情况下不需要重复校准，只有当Compact 发生了运输过程，震动时，或In process 的镜头发生改变时，才需要重新校准。

3. 新建试验a) 启动AutoGrid 软件b) 选择File/ New Measurement ，输入项目名the project name ，选择测试镜头的校准数据the calibrated measure headc) 做In process 的试验时，如果使用hires （hi resolution ）校准数据，那么hires 会用到相机的全像素分辨率, 这对于网格分析的高精度局部测量是非常有好处的，所以可以用hires 来分析1.0mm 的网格，但是图片文件的尺寸会非常大，而且在用in process 测量的时候由于大的图片文件会限制记录的图片数量（一般最多大约300-350张），而记录的帧数也被限制到，最高大约每秒20帧；如果使用hispd (hi speed) 校准数据，可以增加4个真实像素的亮度值并且在记录的照片里只使用1个像素，所以记录图片的像素分辨率在垂直和水平方向上和“hires ”下拍到的相片相比仅有原来的一半，所以hispd 下图片的局部分辨率要比hires 下的低，但是另一方面这个图片文件的尺寸仅有hires 记录的图片文件的25%大小，所以它就能够在in process 测量中记录更加多的图片(大约有1200到1400张)，而且记录的帧数也可以更高，最高可以达到30张每秒d) 选择记录照片的模式，Compact 选择single measurement （单一测量），in process 选择time sequence/video （时间序列测量/视频）e) 填写project property 项目属性，thickness 厚度和Grid distance 网格间距，color for grid 默认选择dark 黑暗，也可以在网格点扫描计算程序中的Settings → Project parameters → Color of grid 里修改，finish 完成，image recording 将启动，数秒钟后cameras 将从1到4启动完成。

numeca学习教程AutoBlade ppt课件

numeca学习教程AutoBlade ppt课件

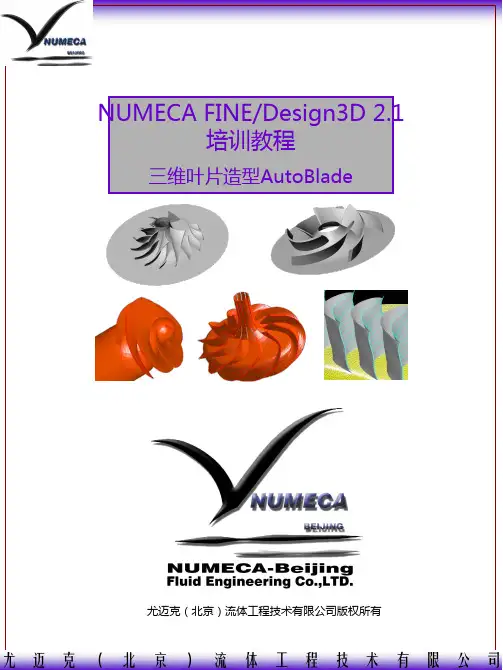

NUMECA FINE/Design3D 2.1 培训教程
三维叶片造型AutoBlade
尤迈克（北京）流体工程技术有限公司版权所有
尤迈克（北京）流体工程技术有限公司
确定叶轮形状的因素
1. 子午通道位置＋叶片形状＋叶片积叠规律＋叶 片安装位置可精确定义一叶轮形状
2. 通过端壁形状可确定子午通道形状 3. 通过中弧线、厚度分布或者压力面吸力面控制
Page 7
尤迈克（北京）流体工程技术有限公司
Step 3. 端壁定义
1. 按照Step 2中第二步打开某一模板
打开模板之后 的默认几何形 状及视图
2. 点击“EndWalls”按钮，激活端壁控制线类型设定窗 口
Page 8
尤迈克（北京）流体工程技术有限公司
ห้องสมุดไป่ตู้
Step 3. 端壁定义(2)
端壁型线类型种类及说明
3.1 3.3
3.2
Page 6
尤迈克（北京）流体工程技术有限公司
Step 2. 项目管理
*1. 新建工程项目或者打开已经存在的工程文件(.par)
*2. 调入几何模板或者打开已存在的参数化文件(.par)
2.1
2.2
*注意事项 1. 进 入 AutoBlade 后 ，如果 打开一 个已 经 存在的 参数化 叶型 （ 比如先前用
叶型输出
geomturbo专用文件格式 Par参数化文件格式 Iges 通用CAD接口格式
Page 2
尤迈克（北京）流体工程技术有限公司
用户界面
2
1
3
4
6
5
1 叶片几何模型定义工具栏 2 操作菜单
3 快捷工具栏
4 视图区域
TrueGrid学习指南

TrueGrid学习指南

三峡大学土木水电学院肖泽云

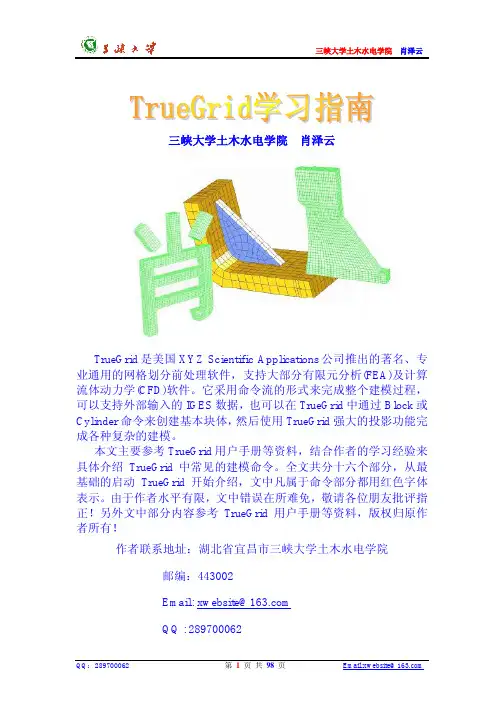

TrueGrid是美国XYZ Scientific Applications公司推出的著名、专业通用的网格划分前处理软件，支持大部分有限元分析(FEA)及计算流体动力学(CFD)软件。
