快速看懂国外机械图纸公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]快速看懂国外机械图纸株洲职业技术学院刘培德自改革开放以来,我国引进了不少国外设备、图纸和其它技术资料,有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。
为了更好地学习发达国家的先进技术,故快速看懂国外机械图纸很有必要。
1 概述当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。
各国根据国情均有所侧重,其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影,而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
解放前我国也采用第三角投影,新中国成立后改用第一角投影。
在引进的国外机械图样和科技书刊中经常会遇到第三角投影。

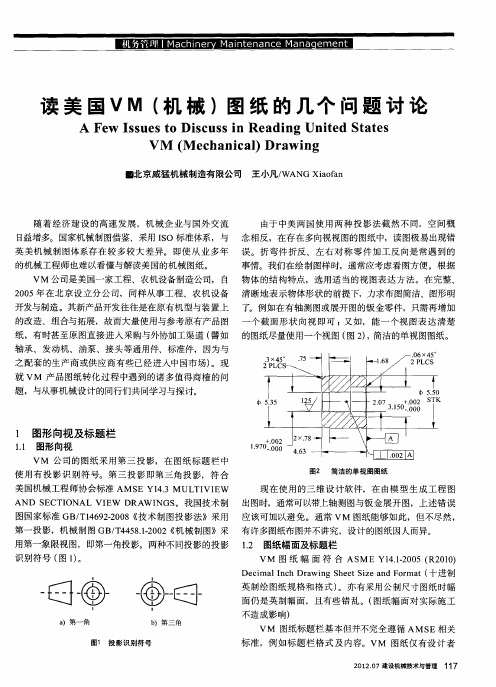

ISO国际标准规定了第一角和第三角的投影标记(图1和图2)。
在标题栏中,画有标记符号,根据这些符号可识别图样画法,但有的图纸无投影标记。
图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域,分别为第1、第2、第3、第4、第5、第6、第7、第8分角,如图3所示。
图3将物体放在第一分角内投影称为第一角投影,又称E法——欧洲的方法。
将物体放在第三分角内投影称为第三角投影,又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中,以玻璃盒的每个侧面作为投影面,按照人—面—物的位置作正投影而得到图形的方法,如图4、图5。
图4 图5第三角投影中六个基本视图的位置ISO国际标准规定,第三角投影中六个基本视图的位置如图6所示。
图6以上视图是将物体投影到一个封闭矩形(透明的)“投影箱”的各个投影面上而得到的。
每个视图都可以理解为:当观察者的视线垂直与相应的投影面时,他所看到的物体的实际图像。
前视图即观察者假想自己处于物体的前面,并逐点移动眼睛的位置,且视线始终垂直于一个假想的正立投影面(透明的)而得到的物体的正面投影,其它视图可按类似方法获得。
看英文机械工程图纸的几点经验近几年,我厂和英国、西班牙的几个公司有业务往来,外商传真发来的图纸都是英文标注,平时阅看有一定的困难。
下面把我们积累的几点看英文图纸的经验与同行们交流。
1 标题栏英文工程图纸的右下边是标题栏(相当于我们的标题栏和部分技术要求),其中有图纸名称(TILE)、设计者(DRAWN)、审查者(CHECKED)、材料(MATERIAL)、日期(DATE)、比例(SCALE)、热处理(HEAT TREATMENT)和其它一些要求,如:1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1°角度公差±1°。
4)DIMS TOLERANCE±0.1未注尺寸公差±0.1。
5)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.2。
2 常见尺寸的标注及要求2.1孔(HOLE)如:(1)毛坯孔:3"DIA+1CORE芯子3"0+1;(2)加工孔:1"DIA1";(3)锪孔:锪孔(注C'BORE=COUNTER BORE锪底面孔);(4)铰孔:1"/4 DIA REAM 铰孔1"/4;(5)螺纹孔的标注一般要表示出螺纹的直径,每英寸牙数(螺矩)、螺纹种类、精度等级、钻深、攻深,方向等。
如:例1.6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5圆周上(EQUI-SPACED=EQUALLY SPACED均布)DRILL 1"DIATHRO'钻1"通孔(THRO'=THROUGH通)C/SINK22×6DEEP沉孔22×6例2.TAP7"/8-14UNF-3BTHRO'攻统一标准细牙螺纹,每英寸14牙,精度等级3B级(注UNF=UNIFIED FINE THREAD美国标准细牙螺纹)1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO钻1"孔,攻1"/4美国粗牙螺纹,每英寸20牙,攻深7"/8,4孔不准钻通(UNC=UCIFIED COARSE THREAD 美国标准粗牙螺纹)1"-14NS-2THRO攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级(注NS=NATIONAL SPECIAL THREAD:美国固定特种标准)2.2倒角(CHAMFER)例1/8×45°BEV倒角1/8×45°(注BEV=BEVEI,斜面)1.5×45°CHAM倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE)例5"SQUARE5"×5"方2.4剖视(SECTION)例SECTION A-A A-A剖面2.5圆角半径例1"R R1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且与平面相切2.6加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8虚线表示最大加工余量1"/82.7零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记3 关于铸锻件的技术要求例1.FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理,布氏硬度<203例2.NORMALIZE TO 163-207BHNMUST BE FREE OF SCALE & RUST锻件正火处理,布氏硬度163-207,锻件表面不得有氧化皮和锈蚀例3.FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或喷砂处理例4.UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7°例5.CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6.DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°总之,看英文机械工程图纸并不是高不可攀,只要坚持常看,熟记部分单词即可。
国外机械图纸的识读方法介绍
曹晓艳
【期刊名称】《无锡商业职业技术学院学报》
【年(卷),期】2007(007)006
【摘要】随着我国经济的迅速发展,很多企业会用到国外机械图纸.文章重点介绍快速看懂国外机械图纸的方法,认为识别图纸的画法、掌握图纸标注尺寸的方法和技术要求的表达、熟悉图纸上常见的符号及缩略词的含义是快速看懂国外机械图纸的有效方法.
【总页数】3页(P7-9)
【作者】曹晓艳
【作者单位】无锡职业技术学院,江苏,无锡,214121
【正文语种】中文
【中图分类】TH126.1
【相关文献】
1.指纹防盗锁产品识读指标测试方法介绍 [J], 李勇平;汪勇旭;牟晓生;戎玲
2.浅谈第三角投影及国外机械图纸 [J], 侯玉芬
3.浅谈如何快速看懂国外机械图纸 [J], 刘培德
4.信息化教学手段在《飞机图纸识读与维护手册使用》课程教学中的应用 [J], 刘惠超;牛军
5.国外机械工程图纸注释语的翻译 [J], 范文斌
因版权原因,仅展示原文概要,查看原文内容请购买。
看懂机械图纸的技巧与秘诀机械图纸是机械零件或装置制造过程中最重要的一环,不论是生产企业还是机械设计师都需要熟悉机械图纸的抽象语言,将所需要的物件完美地呈现在图纸上。
通过对机械图纸的学习和掌握,可以更好地提高机械设计师制图的效率,减少制造中的错误,提高制造精度和出厂率。
那么,如何看懂机械图纸呢?本文将为您介绍几个技巧与秘诀。
一、掌握机械图纸的基本常识首先,我们需要了解机械图纸的基本常识。
机械图纸是一种用于描述机械产品零部件、装置的二维图形。
在绘制机械图纸时,我们需要使用各种专业符号、图形和标记表达机械部件结构、形状、尺寸、位置、工艺和质量等信息。
此外,机械图纸的一些常见标注还包括公差、表面粗糙度、加工工艺要求等。
二、了解图纸上的尺寸标注图纸上的尺寸标注是非常关键和重要的,它们决定了每个零部件的尺寸和形状。
在理解机械图纸的时候,我们应该掌握各种常用的图纸尺寸标注方式,例如线性尺寸标注、直径尺寸标注、半径尺寸标注、角度尺寸标注等等。
我们还需要了解机械图纸的公差限制标准,这将有助于我们在制造过程中掌握更精准的制造标准。
三、明白图纸上的符号和标记在机械图纸中,符号和标记是非常重要的,它们用各种专业符号、图形和标记表达机械部件结构、形状、尺寸、位置、工艺和质量等信息。
比较常见的符号有:圆形、矩形、三角形、菱形等。
它们分别代表着不同的含义,如圆形代表孔洞,矩形代表平面,三角形代表斜面等。
除此之外,我们还应该了解一些常见的标记,如第一个视图、满圆、中心线、标准角度和公差等等,这些标记可以有助于我们更好地读懂机械图纸。
四、了解机械图纸的截面图与剖面图机械图纸除了正常的视图外,还有许多的剖面和截面,这些视图可以提供更详细的信息。
在理解这些图纸时,我们需要明白它们表示的是被刀具切割、划线或抽取部分所形成的视图,可以帮助我们更直观地了解图纸参数、几何形状以及内部结构等信息。
五、了解机械图纸的工艺要求标注机械图纸不仅表达了设计要求和尺寸要求,还应结合实际生产过程,标注合适的加工工艺信息。
英文机械图纸的几点经验 (更多经验总结,陆续传上,请关注)外商传真发来的图纸都是英文标注,平时阅看有一定的困难。
下面把我们积累的几点看英文图纸的经验与同行们交流。
近几年,我厂和英国、西班牙的几个公司有业务往来,外商传真发来的图纸都是英文标注,平时阅看有一定的困难。
下面把我们积累的几点看英文图纸的经验与同行们交流。
1 标题栏英文工程图纸的右下边是标题栏(相当于我们的标题栏和部分技术要求),其中有图纸名称(TILE)、设计者(DRAWN)、审查者(CHECKED)、材料(MATERIAL)、日期(D ATE)、比例(SCALE)、热处理(HEAT TREATMENT)和其它一些要求,如:1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1° 角度公差±1°。
4)DIMS TOLERANCE±0.1 未注尺寸公差±0.1。
5)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.2。
2 常见尺寸的标注及要求2.1 孔(HOLE)如:1)毛坯孔:3"DIA+1CORE 芯子Φ3"0+1;2)加工孔:1"DIA 孔Φ1"3)锪孔:锪孔 (注C'BORE=COUNTER BORE锪底面孔);4)铰孔:1"/4 DIA REAM 铰孔Φ1"/45)螺纹孔的标注一般要表示出螺纹的直径,每英寸牙数(螺矩)、螺纹种类、精度等级、钻深、攻深,方向等。
如:例1. 6 HOLES EQUI-SPACED ON 5"DIA6孔均布在5圆周(EQUI-SPACED=EQUALLY SPACED均布)DRILL 1"DIATHRO'钻Φ1"通孔(THRO'=THROUGH通)螺纹孔的标注一般要表示出螺纹的直径,每C/SINK Φ22×6DEEP沉孔Φ22×6例2. TAP7"/8-14UNF-3B THRO 攻统一标准细牙螺纹,每英寸14牙,精度等级3级(注UNF=UNIFIED FINE THREAD美国标准细牙螺纹)1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO钻孔,攻Φ1"/4美国粗牙螺纹,每英寸20牙,攻深7"/8,4孔为盲(UNC=UCIFIED COAR SE THREAD 美国标准粗牙螺纹)1"-14NS-2 THRO -攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级(注NS=NATIONAL SPECIAL THREAD:美国固定特种标准)2.2 倒角(CHAMFER)例 1/8×45°BEV 倒角1/8×45°(注BEV=BEVEI,斜面)1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3 方(SQUARE)例 5"SQUARE 5"×5"方2.4 剖视(SECTION)例 SECTION A-A A-A剖面2.5 圆角半径例 1"R R1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且与平面相切2.6 加工余量例 DOTTED LINES INDICATED MAX FINISH 1"/8虚线表示最大加工余量1"/82.7 零件标记例 USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY 用突起高为5"/16的细实线字母在本体一侧打标记3 关于铸锻件的技术要求例1.FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理,布氏硬度<203例2. NORMALIZE TO 163-207BHNMUST BE FREE OF SCALE & RUST锻件正火处理,布氏硬度163-207,锻件表面不得有氧化皮和锈蚀例例3. FORGING TO BE SHOT OR SAND BLASTED 锻件需经喷丸或喷砂处理例4. UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7° 例5. CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6. DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2° 看英文机械工程图纸并不是高不可攀,只要坚持常看,熟记部分单词即可4、热处理(heat treatment)例1. HT 30T gear teeth 3mm min below root dia40-50HR热处理:感应淬火,在齿轮根径以下的3mm至少是,40-50HRC1.5min case deptp 层深度最小1.5例2. casting to be free from de-carburisation to allow for post selective hardening to 45-55 rockwell铸件需防止脱碳随后局部淬火到45-55洛氏硬度post selective Hardening随后淬火例3. HEAT TREATMENT: 热处理:HRU HARDEN AND TEMPER TO 41-45 HRC淬火并回火至HRC41-45PREHEAT: 预热FROM ROOM TEMPERATURE, RAMP UP TO 1200 DETREES F (650 DETREES C) AND SOAK AT TEMPERATURE FOR 45 MINUTES.从室温缓慢升至华氏1200度(650 氏度),保温45分钟HARDENING:硬化:FROM 1200DETREES F (650 DETREES C), RAMP UP TO 1555 DETREES F (845 DETREES C) AND SOAK AT TEMPERATURE FO R 45MINUTES.从华氏1200度(650摄氏度)加热至华氏1555度(845摄氏度)保温45分钟QUENCH: 淬火:IN OIL, AS-QUENCHED HARDNESS 53-55 HRC.油淬,淬火后硬度53-55 HRCEMPER:回火:600DETREES F (315 DETREES C) FOR TWO HOURS 在华氏600度(315 摄氏度)下保温2小时NOTE: 注意:DECARBORATION MUST BE PREVENTED BY USING ENTHER VACUUM FURNACE OR CONTROLLED ATMOSPHERE.必须防止脱碳,可使用真空炉或者可控气氛炉4.4 常见的热处理方式:T empering回火Annealing 退火 Nnormalising正火 Hardening淬火Case carburising渗碳Case Hardening表面淬火nitriding氮化aging 时效处理 induction hardening 感应淬火impedance matching 感应淬火 hardening and tempering 调质常见的冷却方式:air cooling 空冷furnace cooling 炉冷oil cooling 油冷5、常见的表面处理 (surface treatment) Coating for casting/铸件喷涂1). Normal painting 普通喷漆2). Powder painting 粉末喷漆3).Galvanize (galvanization) 电镀 镀锌4).Zinc coating 镀锌5).Cataphoretic coating 电泳敷层 KTL (德语:Kathodische Elektrotauchlackierung )6). Hot dipping 热浸镀7). Bluing 发蓝 ,black 发黑8). Thermal spraying 热喷涂9).Electrostatic spraying 静电喷涂10).Aqueous rust preventive 防锈水11). Rust preventive oil 防锈油12).Oxiron painting 金属漆13).Epoxy resin plastic powder painting 环氧树脂型塑料粉末喷漆14). descaling 除污,除氧化皮等black oxide coating 氧化发黑。
快速看懂国外机械图纸自改革开放以来,我国引进了不少国外设备、图纸和其它技术资料,有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。
为了更好地学习发达国家的先进技术,故快速看懂国外机械图纸很有必要。
1 概述当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。
各国根据国情均有所侧重,其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影,而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
解放前我国也采用第三角投影,新中国成立后改用第一角投影。
在引进的国外机械图样和科技书刊中经常会遇到第三角投影。
ISO国际标准规定了第一角和第三角的投影标记(图1和图2)。
在标题栏中,画有标记符号,根据这些符号可识别图样画法,但有的图纸无投影标记。
图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域,分别为第1、第2、第3、第4、第5、第6、第7、第8分角,如图3所示。
图32.1 将物体放在第一分角内投影称为第一角投影,又称E法——欧洲的方法。
2.2 将物体放在第三分角内投影称为第三角投影,又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中,以玻璃盒的每个侧面作为投影面,按照人—面—物的位置作正投影而得到图形的方法,如图4、图5。
图4 图52.3 第三角投影中六个基本视图的位置ISO国际标准规定,第三角投影中六个基本视图的位置如图6所示。
图6以上视图是将物体投影到一个封闭矩形(透明的)“投影箱”的各个投影面上而得到的。
每个视图都可以理解为:当观察者的视线垂直与相应的投影面时,他所看到的物体的实际图像。
前视图即观察者假想自己处于物体的前面,并逐点移动眼睛的位置,且视线始终垂直于一个假想的正立投影面(透明的)而得到的物体的正面投影,其它视图可按类似方法获得。
快速看懂国外机械图纸株洲职业技术学院刘培德1 概述当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。
俄罗斯、中国、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影,美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
3一些主要国家图线宽度的比较(表1)表14几个国家机械图样标准简介4.1 美国标准(ANSI)美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影,但必须指明)。
视图布置形式有两种,第一种与ISO国际标准相同,如图6。
第二种如图8。
图8美国标准中尺寸标注法:美国图样中的尺寸很少以mm为单位,一般采用英寸(1英寸=25.4mm),原来采用分数形式表示多少英寸,如9/16英寸等,1966年以后改为十进制,写成小数形式。
数值小于1时小数点前不写0,数字推荐水平书写。
公差尺寸的上、下偏差,要注意与基本尺寸保持相同的小数位数,如或,尺寸在6英尺以上应注出英尺英寸符号,如“12′7″。
(1)直径、半径、球形代号①视图明确反映为圆形时,不注直径代号DIA(diameter)或D,如图9;只有一个非圆视图时,尺寸数字后加注直径代号DIA或D,如图10。
图9图10②半径尺寸数字后不加注半径代号R(radius),当半径尺寸标注在不反映半径和圆弧实形的视图中,要求半径尺寸数字后加注代号TRUER (TRUE RADIUS)(真实的R)。
球形代号在尺寸数字后加注代号SPHER DIA(球直径)或SPHERR(SPHER RADIUS)(球半径)。
(2)弦长(CHORD)、弧长(ARC)注法如图11所示。
图11(3)倒角CHAM(CHAMBER)如图12所示。
图12(4)沉孔如图13。
图13(5)键槽如图14。
图14(6)螺纹标记如图15。
图154.2 日本标准(JIS)图样表示方法与美国接近,一般使用第三角投影画法,原则上同一张图纸不得混用第一角、第三角画法,必要时两种画法可局部地混合使用,但必须用箭头示出另一种画法的投影方向。
模具技术之快速看懂国外图纸1 概述当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。
各国根据国情均有所侧重,其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影,而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。
解放前我国也采用第三角投影,新中国成立后改用第一角投影。
在引进的国外机械图样和科技书刊中经常会遇到第三角投影。
ISO国际标准规定了第一角和第三角的投影标记(图1和图2)。
在标题栏中,画有标记符号,根据这些符号可识别图样画法,但有的图纸无投影标记。
图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域,分别为第1、第2、第3、第4、第5、第6、第7、第8分角,如图3所示。
图32.1 将物体放在第一分角内投影称为第一角投影,又称E法——欧洲的方法。
2.2 将物体放在第三分角内投影称为第三角投影,又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中,以玻璃盒的每个侧面作为投影面,按照人—面—物的位置作正投影而得到图形的方法,如图4、图5。
图4 图52.3 第三角投影中六个基本视图的位置ISO国际标准规定,第三角投影中六个基本视图的位置如图6所示。
图6以上视图是将物体投影到一个封闭矩形(透明的)“投影箱”的各个投影面上而得到的。
每个视图都可以理解为:当观察者的视线垂直与相应的投影面时,他所看到的物体的实际图像。
前视图即观察者假想自己处于物体的前面,并逐点移动眼睛的位置,且视线始终垂直于一个假想的正立投影面(透明的)而得到的物体的正面投影,其它视图可按类似方法获得。
读图者应当始终把视图看作是物体本身的一面。
从前视图可看出物体的高度与宽度,以及物体顶面、底面、左侧面和右侧面的位置。
顶视图显示物体的深度和宽度。
2.4 第三角投影的优点(1)视图配置较好,便于识图视图之间直接反映了视向,便于看图,便于作图。
看英文图纸的一些资料。
(提示:以下内容均来源于网络,版权归原作者所有。
同时,本人不对内容的正误负责)[转帖]看英文机械工程图纸的几点经验。
下面把我们积累的几点看英文图纸的经验与同行们交流。
1 标题栏英文工程图纸的右下边是标题栏(相当于我们的标题栏和部分技术要求),其中有图纸名称(TILE)、设计者(DRAWN)、审查者(CHECKED)、材料(MATERIAL)、日期(DATE)、比例(SCALE)、热处理(HEAT TREATMENT)和其它一些要求,如:1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。
2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。
3)ANGULAR TOLERANCE±1° 角度公差±1°。
4)DIMS TOLERANCE±0.1 未注尺寸公差±0.1。
5)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.2。
2 常见尺寸的标注及要求2.1 孔(HOLE)如:(1)毛坯孔:3"DIA+1CORE 芯子 3"0+1;(2)加工孔:1"DIA1";(3)锪孔:锪孔(注C'BORE=COUNTER BORE锪底面孔);(4)铰孔:1"/4 DIA REAM 铰孔1"/4;(5)螺纹孔的标注一般要表示出螺纹的直径,每英寸牙数(螺矩)、螺纹种类、精度等级、钻深、攻深,方向等。
如:例1.6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5"圆周上(EQUI-SPACED=EQUALLY SPACED均布)DRILL 1"DIA THRO'钻1"通孔(THRO'=THROUGH通)C/SINK22×6DEEP 沉孔22×6例2.TAP 7"/8-14 UNF-3B THRO'攻统一标准细牙螺纹,每英寸14牙,精度等级3B级(注UNF=UNIFIED FINE THREAD美国标准细牙螺纹)1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO钻1"孔,攻1"/4美国粗牙螺纹,每英寸20牙,攻深7"/8,4孔不准钻通(UNC=UCIFIED COARSE THREAD 美国标准粗牙螺纹)1"-14NS-2THRO 攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级(注NS=NATIONAL SPECIAL THREAD:美国固定特种标准)2.2 倒角(CHAMFER)例1/8×45°BEV 倒角1/8×45°(注BEV=BEVEI,斜面)1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3 方(SQUARE)例5"SQUARE5"×5"方2.4 剖视(SECTION)例SECTION A-AA-A剖面2.5 圆角半径例1"RR1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且与平面相切2.6 加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8,虚线表示最大加工余量1"/82.7 零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY 用突起高为5"/16的细实线字母在本体一侧打标记3 关于铸锻件的技术要求例1.FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理,布氏硬度<203例2.NORMALIZE TO 163-207BHN MUST BE FREE OF SCALE & RUST锻件正火处理,布氏硬度163-207, 锻件表面不得有氧化皮和锈蚀例3.FORGING TO BE SHOT OR SAND BLASTED 锻件需经喷丸或喷砂处理例4.UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7°例5.CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6.DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°总之,看英文机械工程图纸并不是高不可攀,只要坚持常看,熟记部分单词即可。
快速看明白国外机械图纸
株洲职业技术学院刘培德
自改革开放以来,我国引进了许多国外设备、图纸和其它技术资料,有许多发达国家的机械图样投影方法与我国所采纳的投影方法不同。
为了更好地学习发达国家的先进技术,故快速看明白国外机械图纸专门有必要。
1 概述
当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。
各国依照国情均有所侧重,其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均要紧用第一角投影,
而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均要紧用第三角投影。
解放前我国也采纳第三角投影,新中国成立后改用第一角投影。
在引进的国外机械图样和科技书刊中经常会遇到第三角投影。
ISO国际标准规定了第一角和第三角的投影标记(图1和图2)。
在标题栏中,画有标记符号,依照这些符号可识不图样画法,但有的图纸无投影标记。
图1 第一角画法标记符号
图2 第三角画法标记符号
2 第三角投影
空间可由正平面V、水平面H、侧平面W将其划分成八个区域,分不为第1、第2、第3、第4、第5、第6、第7、第8分角,如图3所示。
图3
2.1 将物体放在第一分角内投影称为第一角投影,又称E法——欧洲的方法。
2.2 将物体放在第三分角内投影称为第三角投影,又称为A法——美国的方法。
我国用的是第三角投影法。
第三角投影是假想将物体放在透明的玻璃盒中,以玻璃盒的每个侧面作为投影面,按照人—面—物的位置作正投影而得到图形的方法,如图4、图5。
图4 图5
2.3 第三角投影中六个差不多视图的位置
ISO国际标准规定,第三角投影中六个差不多视图的位置如图6所示。
图6
以上视图是将物体投影到一个封闭矩形(透明的)“投影箱”的各个投影面上而得到的。
每个视图都能够理解为:当观看者的视线垂直与相应的投影面时,他所看到的物体的实际图像。
前视图即观看者假想自己处于物体的前面,并逐点移动眼睛的位置,且视线始终垂直于一个假想的正立投影面(透明的)而得到的物体的正面投影,其它视图可按类似方法获得。
读图者应当始终把视图看作是物体本身的一面。
从前视图可看出物体的高度与宽度,以及物体顶面、底面、左侧面和右侧面的位置。
顶视图显示物体的深度和宽度。
2.4 第三角投影的优点
(1)视图配置较好,便于识图
视图之间直接反映了视向,便于看图,便于作图。
左视图在左边,右视图在右边。
而第一角投影有时要采纳“向视图”来弥补表达不清晰的部位。
(2)易于想象物体的空间形状
左视图和右视图向里,顶视图向下,如此易于想象物体的形状。
(3)便于绘制轴侧图
易于想象物体的空间形状,对绘制轴侧图时想象物体形状有直接关心。
(4)有利于表达零件细节
相邻图就近配置,一般均不需另加标注,如图7。
图7
(5)尺寸及其它标注相对集中。
3一些要紧国家图线宽度的比较(表1)
表1
4几个国家机械图样标准简介
4.1 美国标准(ANSI)
美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影,但必须指明)。
视图布置形式有两种,第一种与ISO国际标准相同,如图6。
第二种如图8。
图8
美国标准中尺寸标注法:美国图样中的尺寸专门少以mm为单位,一般采纳英寸(1英寸=25.4mm),原来采纳分数形式表示多少英寸,如9/16英寸等,1966年以后改为十进制,写成小数形式。
数值小于1时小数点前不写0,数字推举水平书写。
公差尺寸的上、下偏差,要注意与差不多尺寸保持相同的小数位数,如或,尺寸在6英尺以上应注出英尺英寸符号,如“12′7″。
(1)直径、半径、球形代号
①视图明确反映为圆形时,不注直径代号DIA(diameter)或D,如图9;只有一个非圆视图时,尺寸数字后加注直径代号DIA或D,如图10。
